TEMA 2. ARQUITECTURA IA-32 Lección 1. Arquitectura de los microprocesadores IA-32 Intel Architecture Software Developer’s Manual Vol 1 caps 2.

Presentación del tema: "TEMA 2. ARQUITECTURA IA-32 Lección 1. Arquitectura de los microprocesadores IA-32 Intel Architecture Software Developer’s Manual Vol 1 caps 2."— Transcripción de la presentación:

1 TEMA 2. ARQUITECTURA IA-32 Lección 1. Arquitectura de los microprocesadores IA-32 Intel Architecture Software Developer’s Manual Vol 1 caps 2.

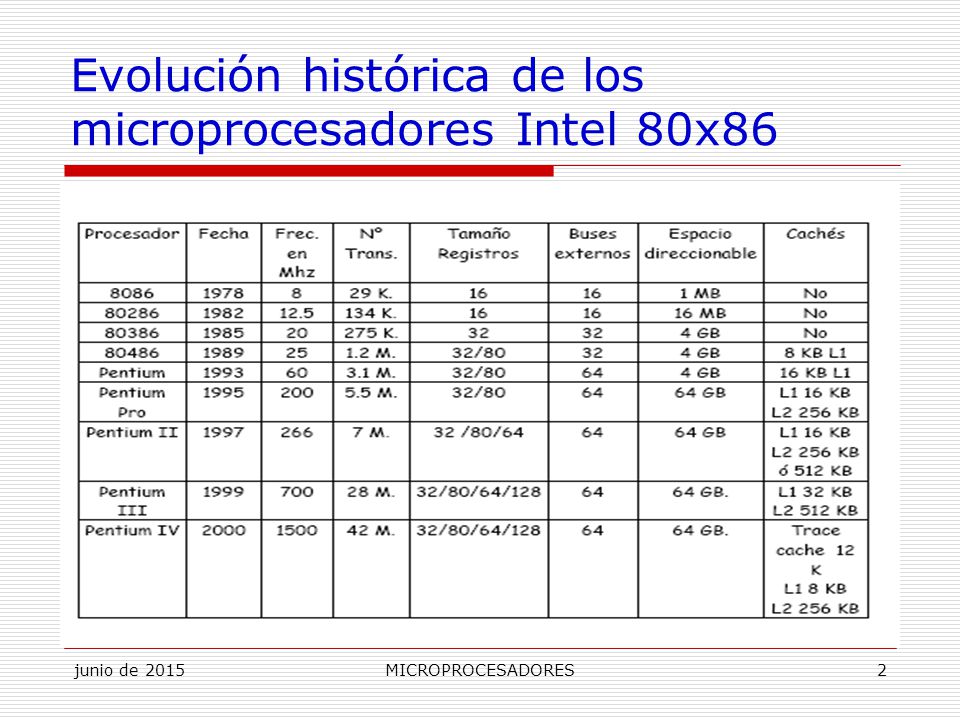

2 junio de 2015MICROPROCESADORES2 Evolución histórica de los microprocesadores Intel 80x86

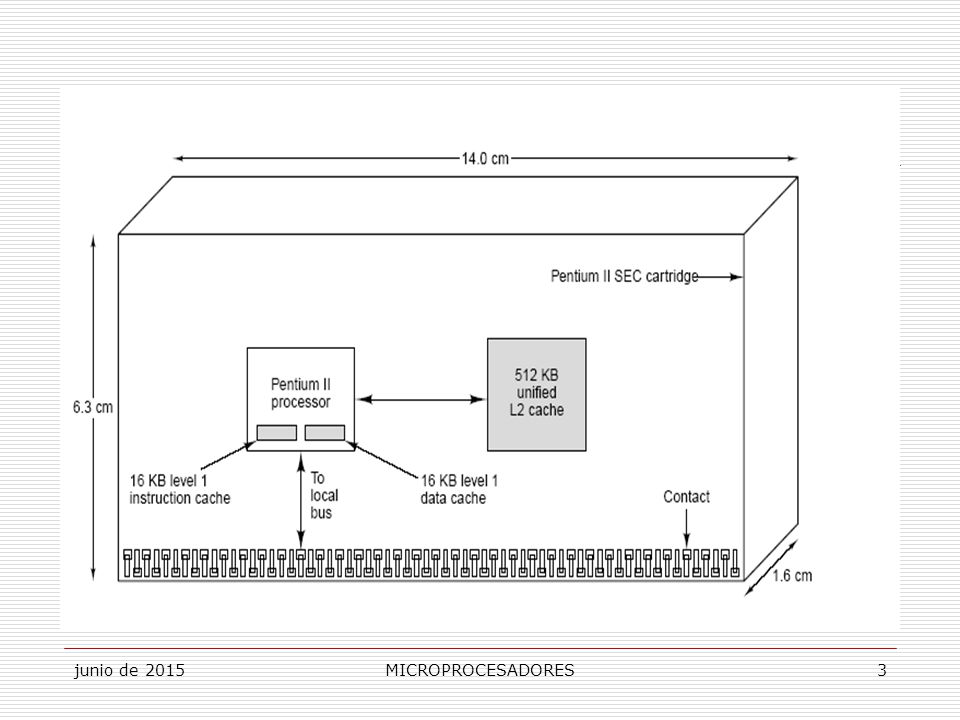

3 junio de 2015MICROPROCESADORES3

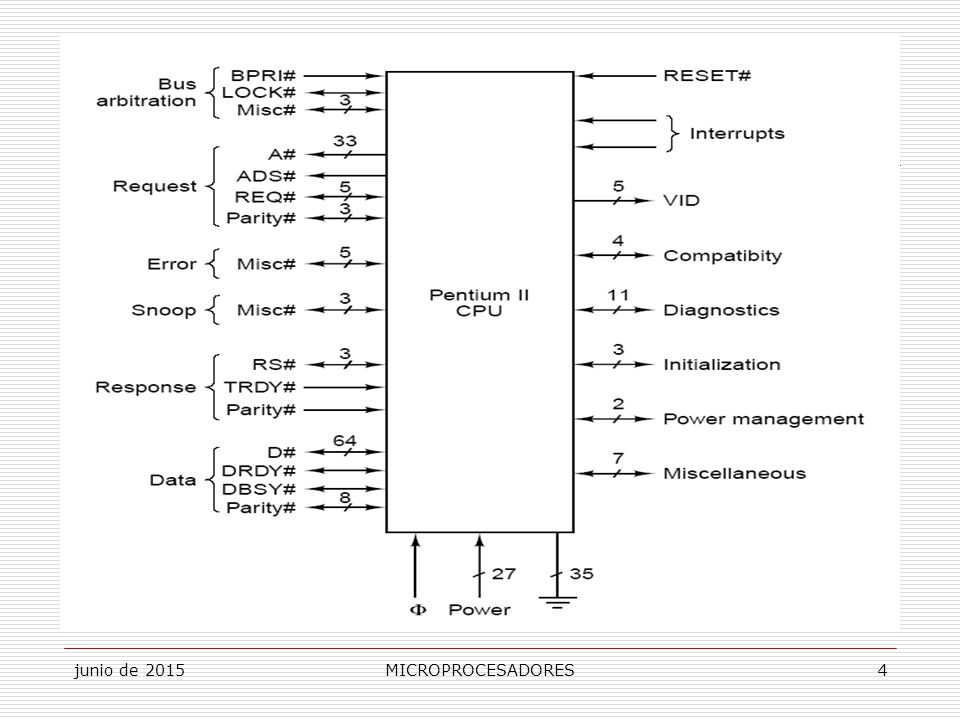

4 junio de 2015MICROPROCESADORES4

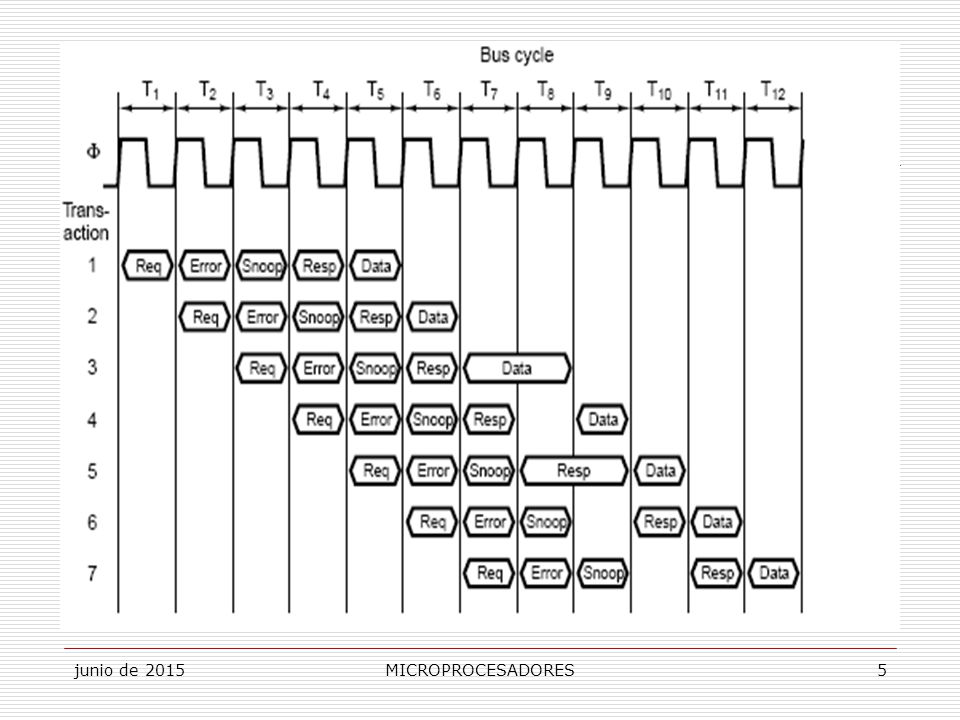

5 junio de 2015MICROPROCESADORES5

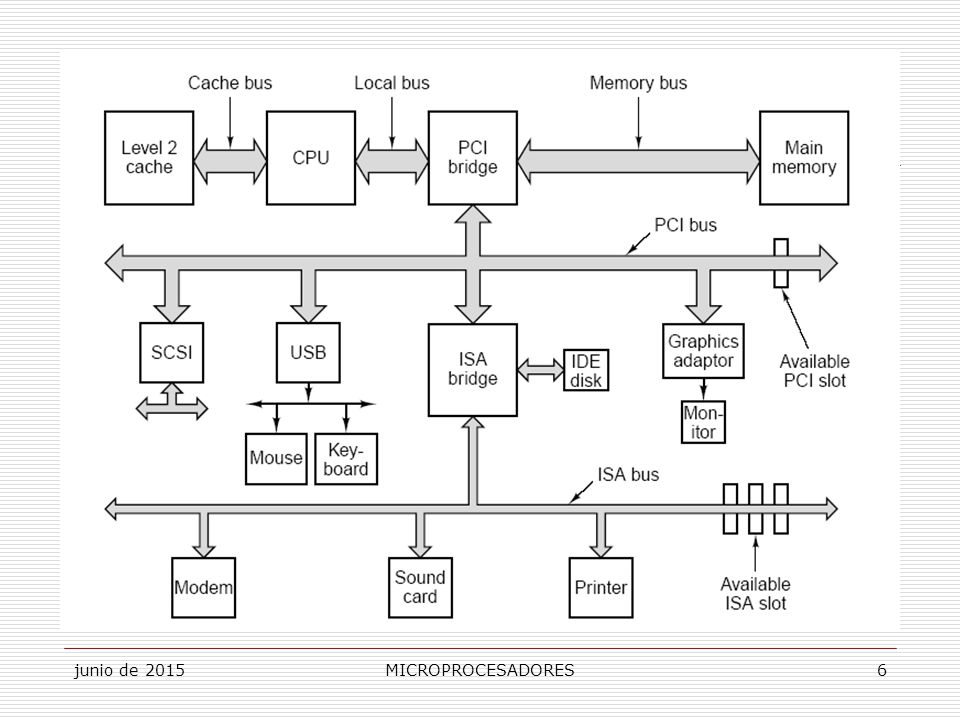

6 junio de 2015MICROPROCESADORES6

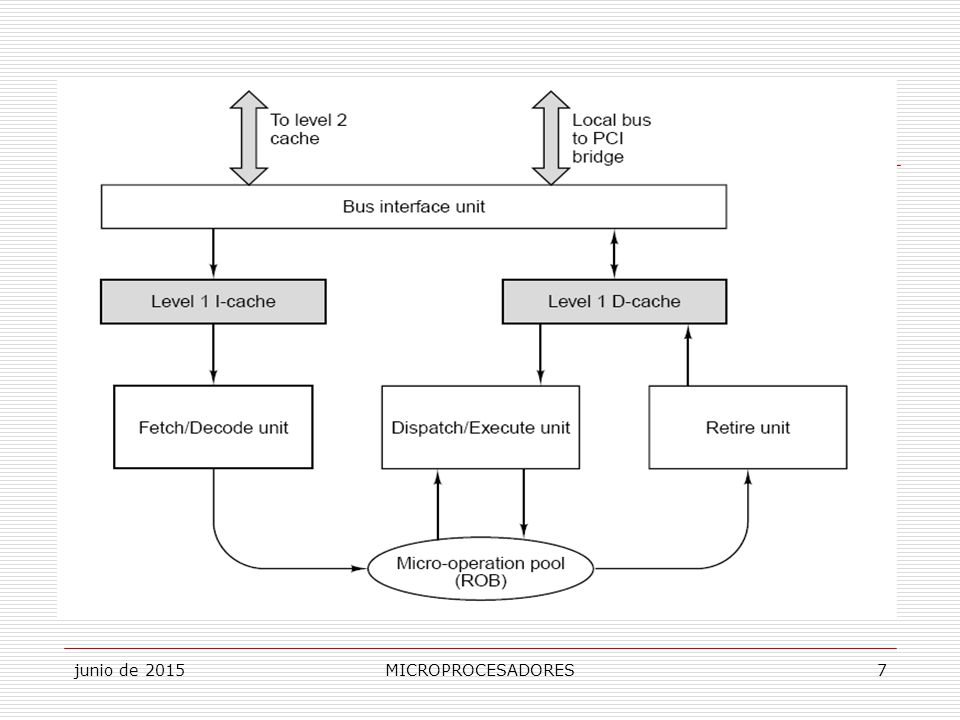

7 junio de 2015MICROPROCESADORES7

8 junio de 2015MICROPROCESADORES8

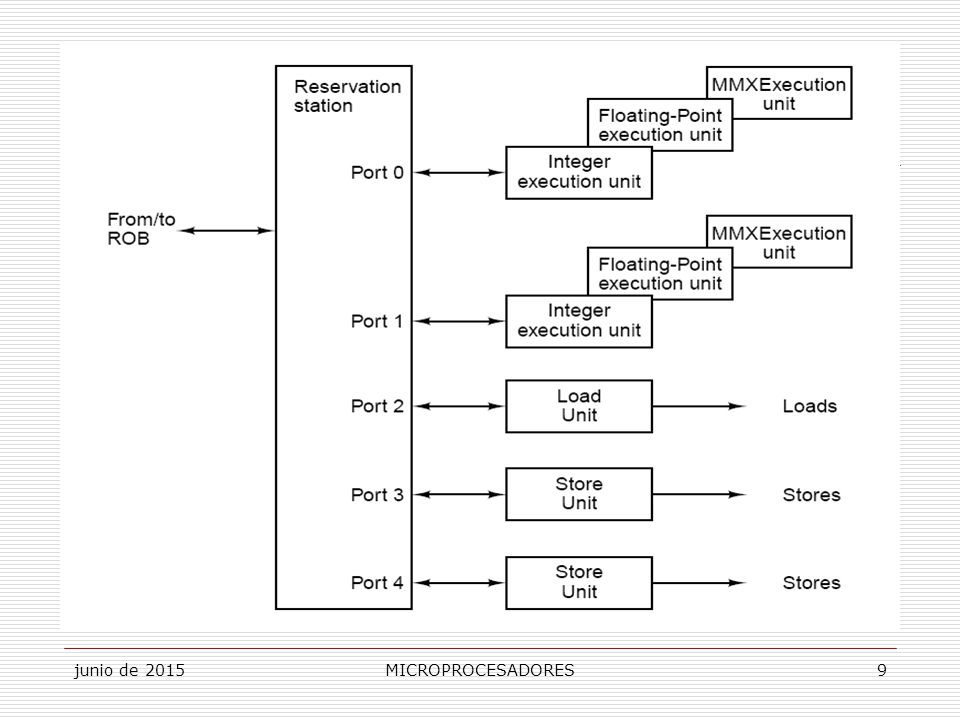

9 junio de 2015MICROPROCESADORES9

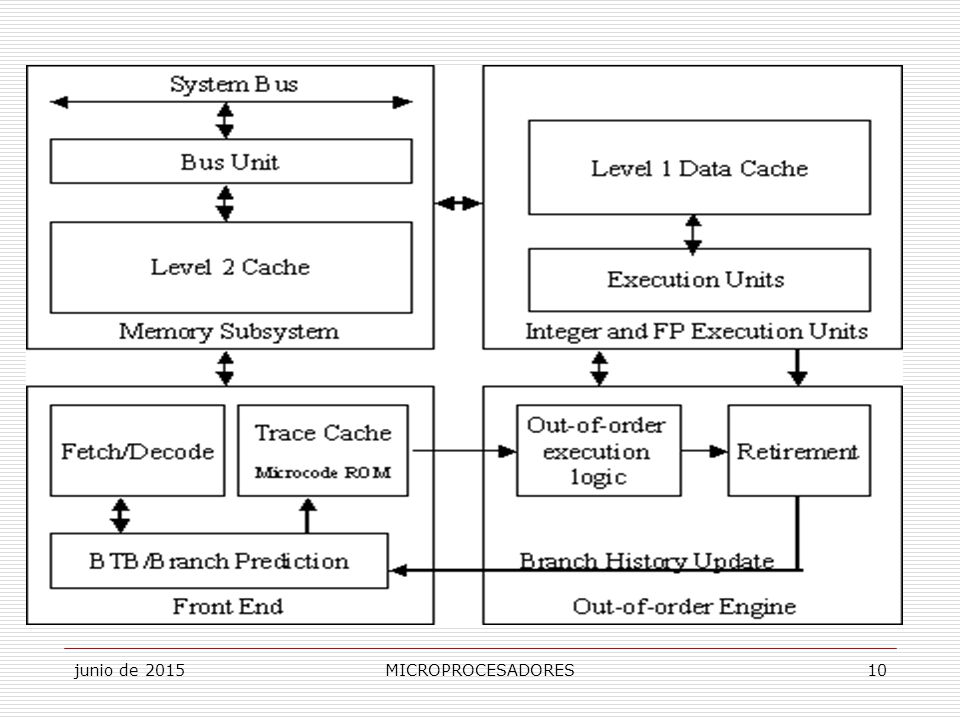

10 junio de 2015MICROPROCESADORES10

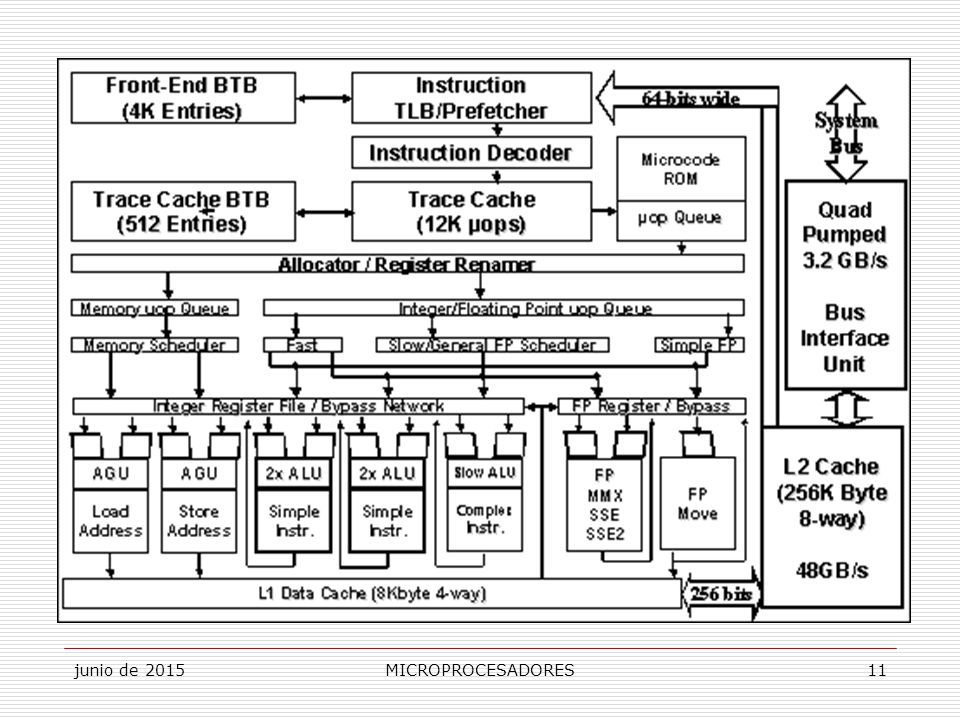

11 junio de 2015MICROPROCESADORES11

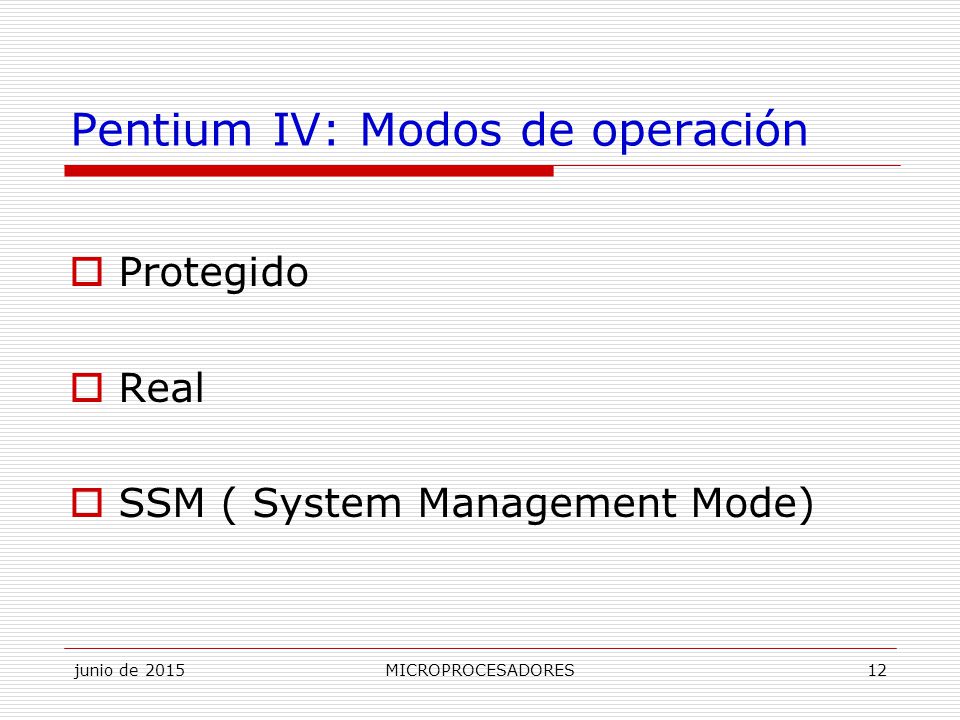

12 junio de 2015MICROPROCESADORES12 Pentium IV: Modos de operación  Protegido  Real  SSM ( System Management Mode)

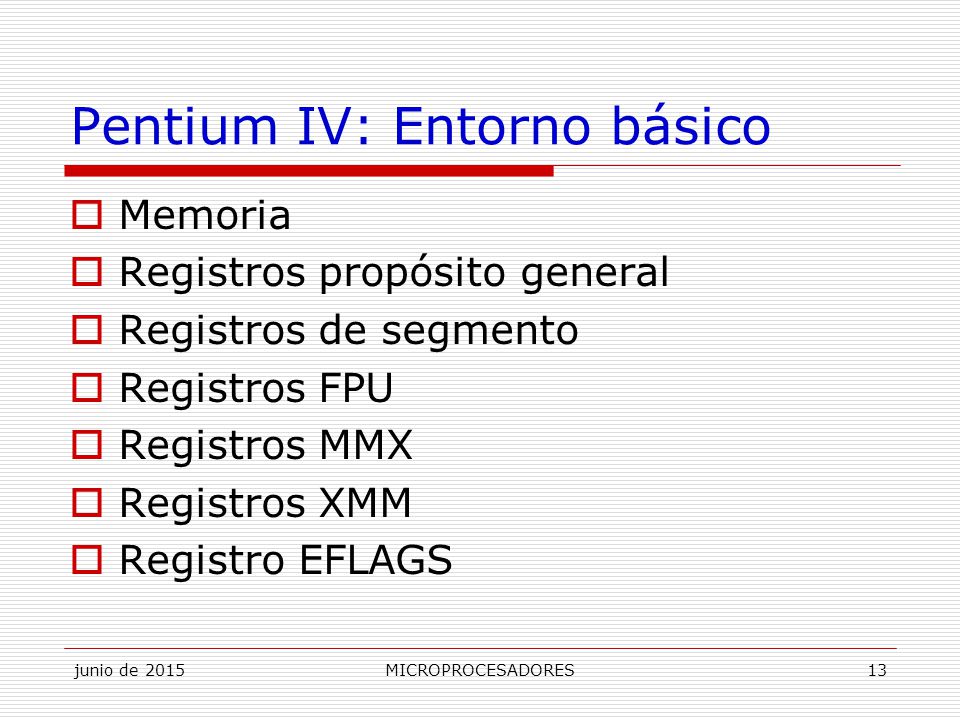

13 junio de 2015MICROPROCESADORES13 Pentium IV: Entorno básico  Memoria  Registros propósito general  Registros de segmento  Registros FPU  Registros MMX  Registros XMM  Registro EFLAGS

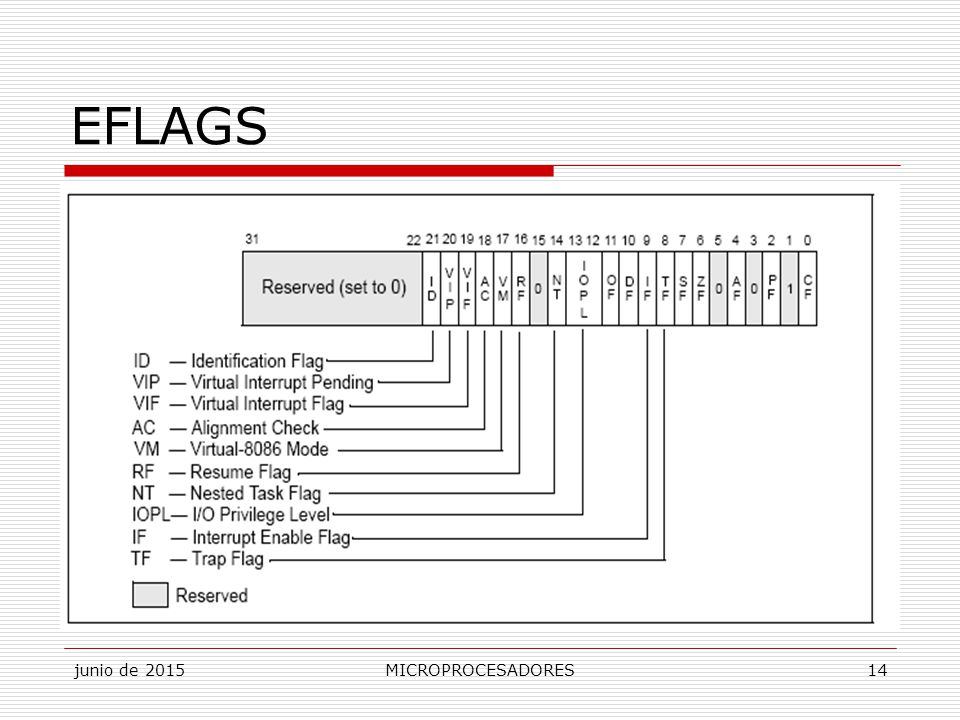

14 junio de 2015MICROPROCESADORES14 EFLAGS

15 junio de 2015MICROPROCESADORES15 Pentium IV: Otros registros  Registros de control  Registros de gestión de memoria  Registros de depuración  Registro CPUID  Otros registros

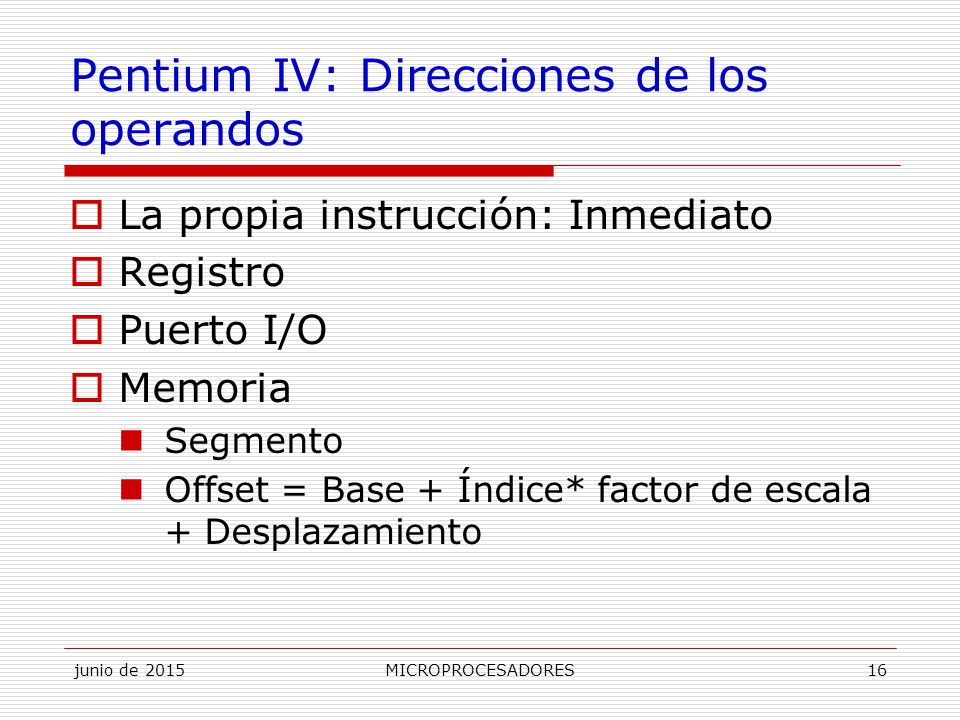

16 junio de 2015MICROPROCESADORES16 Pentium IV: Direcciones de los operandos  La propia instrucción: Inmediato  Registro  Puerto I/O  Memoria Segmento Offset = Base + Índice* factor de escala + Desplazamiento

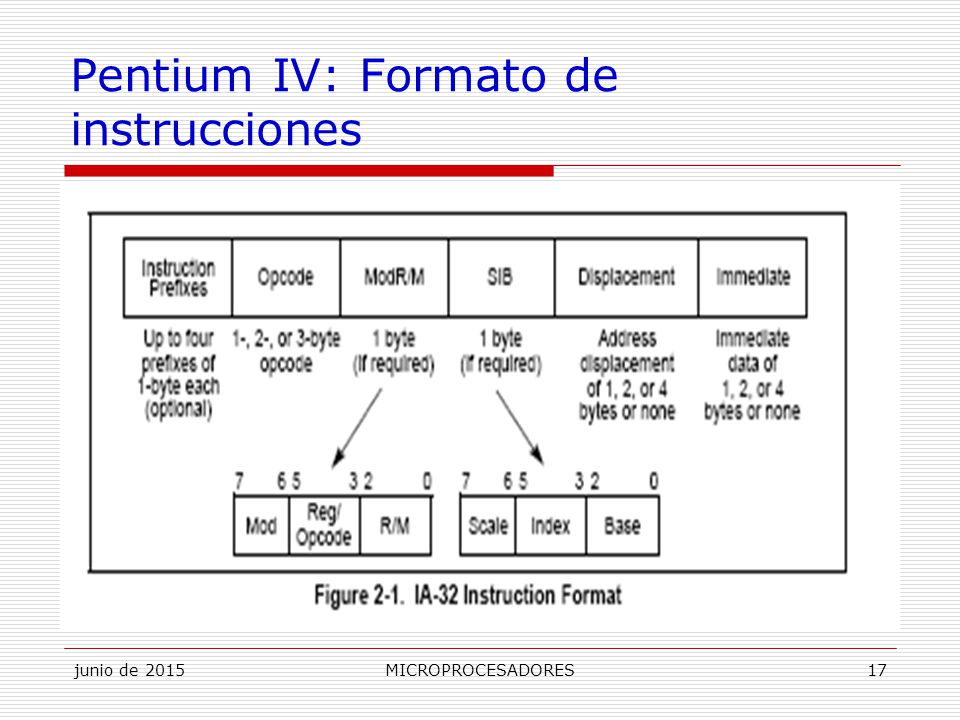

17 junio de 2015MICROPROCESADORES17 Pentium IV: Formato de instrucciones

18 junio de 2015MICROPROCESADORES18 Pentium IV: Formato de instrucciones

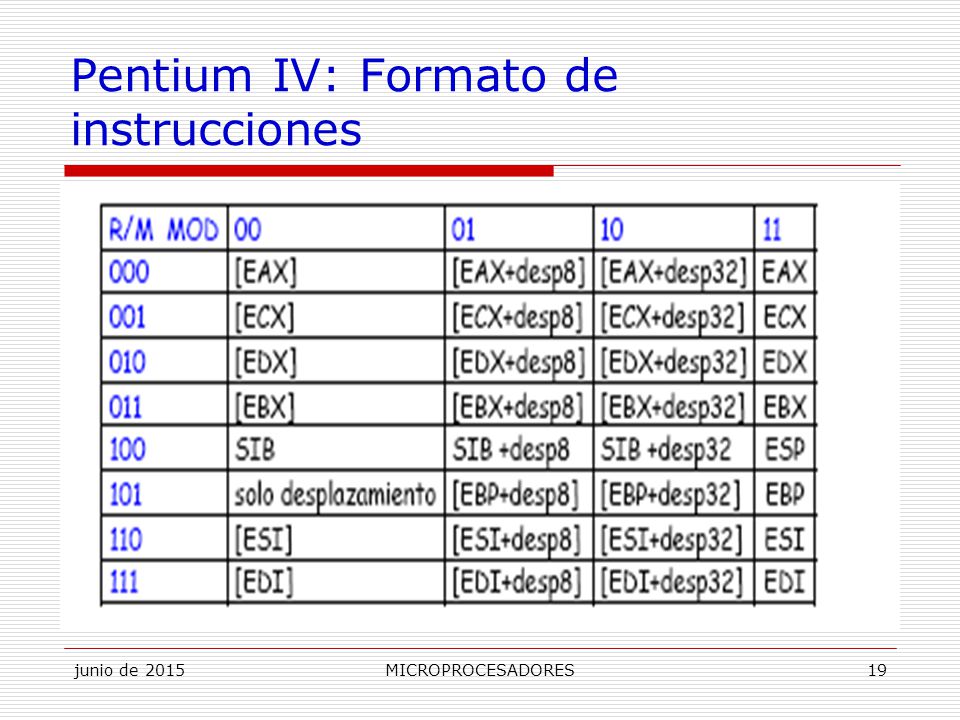

19 junio de 2015MICROPROCESADORES19 Pentium IV: Formato de instrucciones

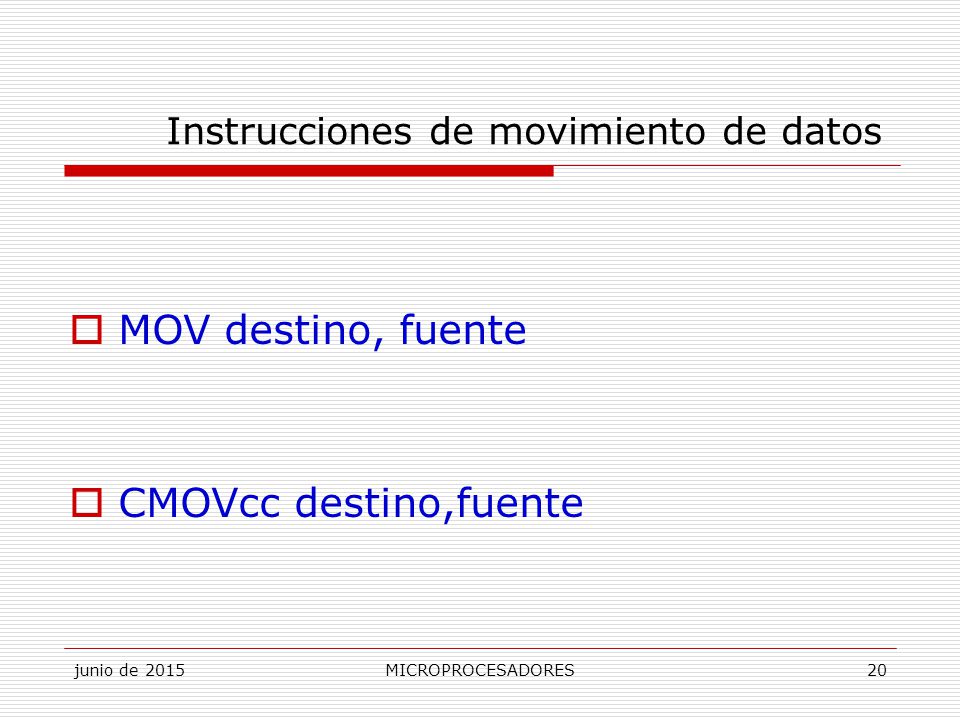

20 junio de 2015MICROPROCESADORES20 Instrucciones de movimiento de datos  MOV destino, fuente  CMOVcc destino,fuente

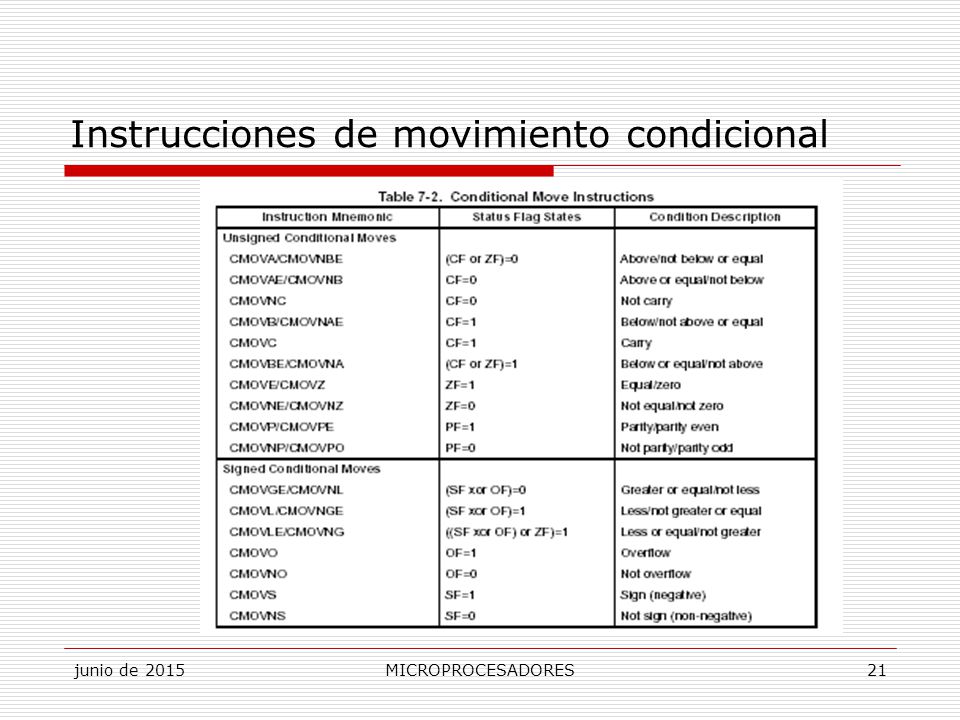

21 junio de 2015MICROPROCESADORES21 Instrucciones de movimiento condicional

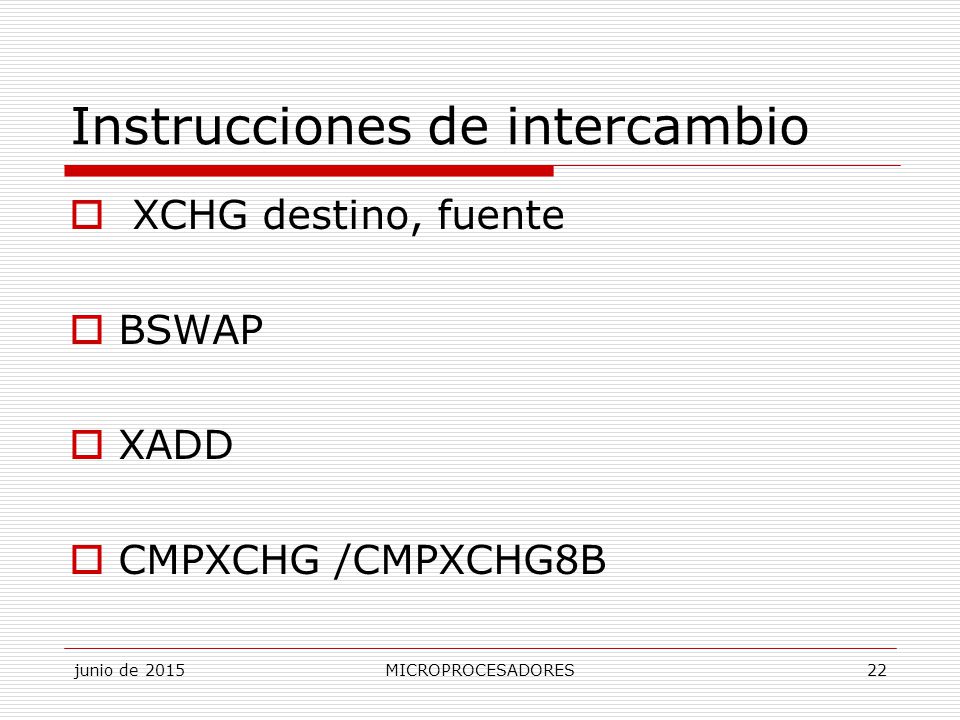

22 junio de 2015MICROPROCESADORES22 Instrucciones de intercambio  XCHG destino, fuente  BSWAP  XADD  CMPXCHG /CMPXCHG8B

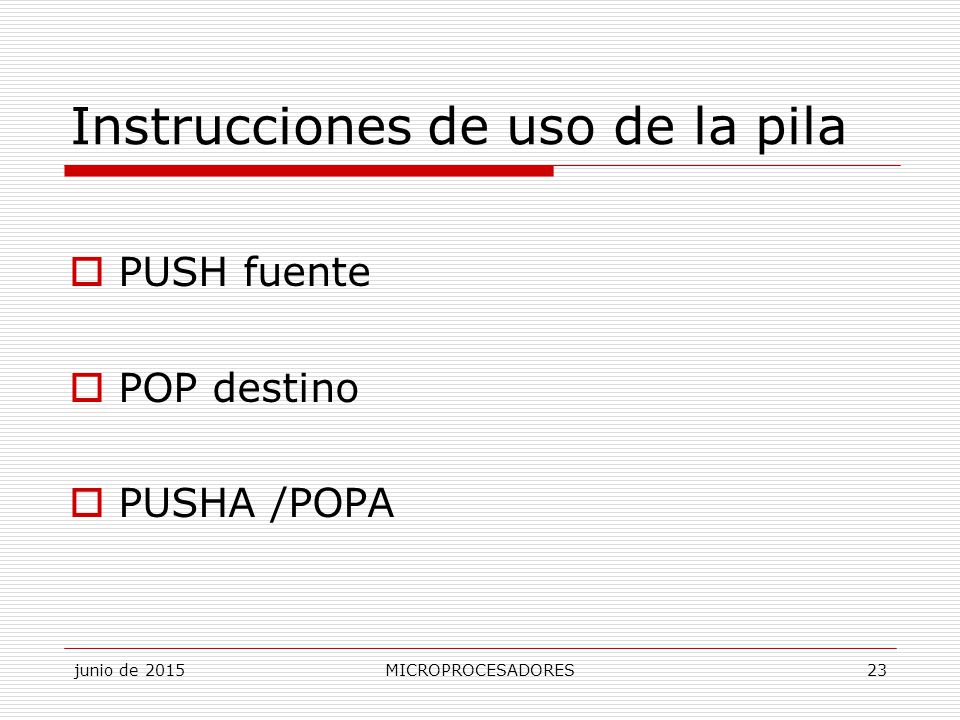

23 junio de 2015MICROPROCESADORES23 Instrucciones de uso de la pila  PUSH fuente  POP destino  PUSHA /POPA

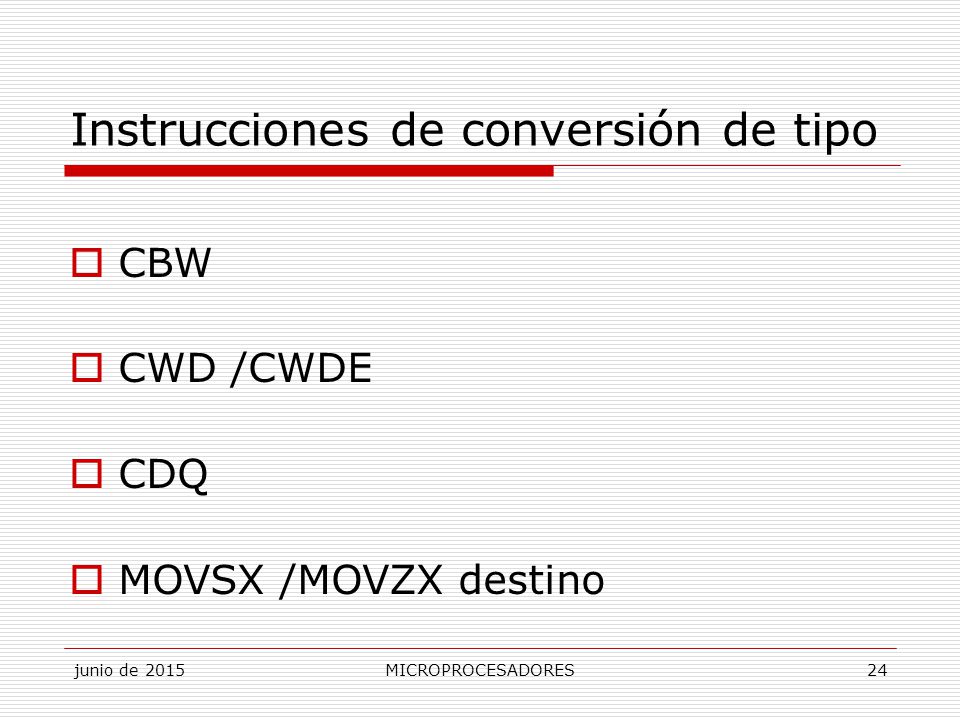

24 junio de 2015MICROPROCESADORES24 Instrucciones de conversión de tipo  CBW  CWD /CWDE  CDQ  MOVSX /MOVZX destino

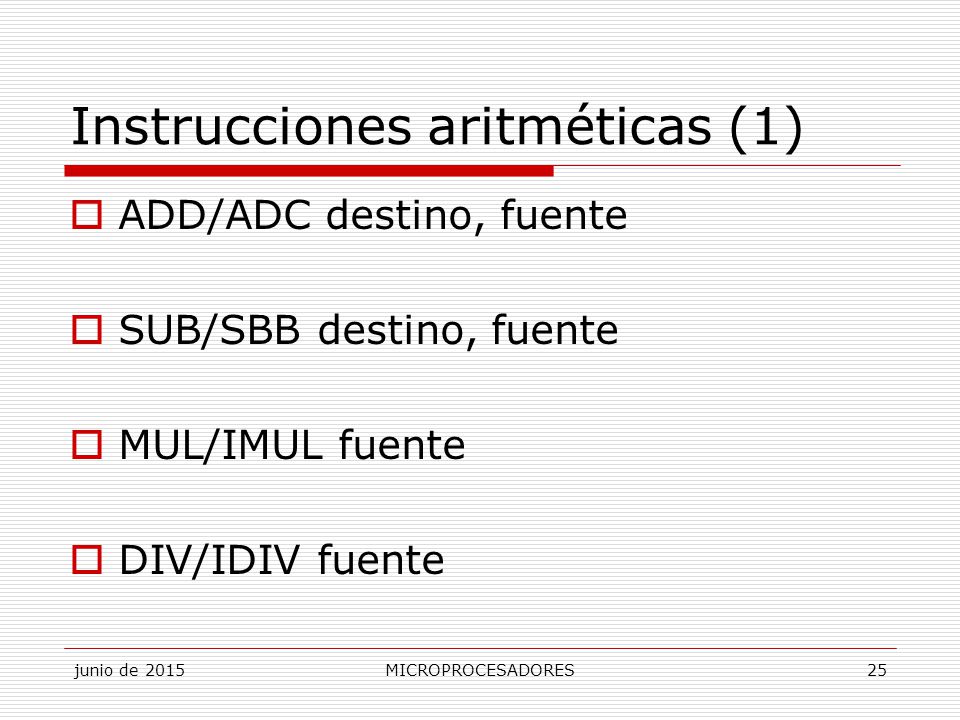

25 junio de 2015MICROPROCESADORES25 Instrucciones aritméticas (1)  ADD/ADC destino, fuente  SUB/SBB destino, fuente  MUL/IMUL fuente  DIV/IDIV fuente

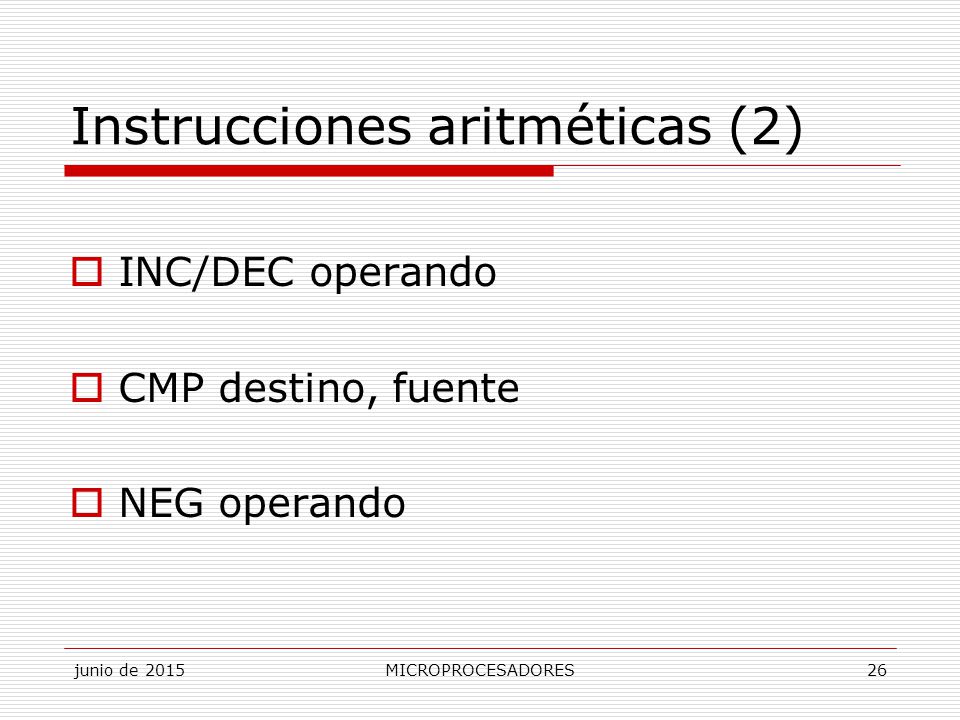

26 junio de 2015MICROPROCESADORES26 Instrucciones aritméticas (2)  INC/DEC operando  CMP destino, fuente  NEG operando

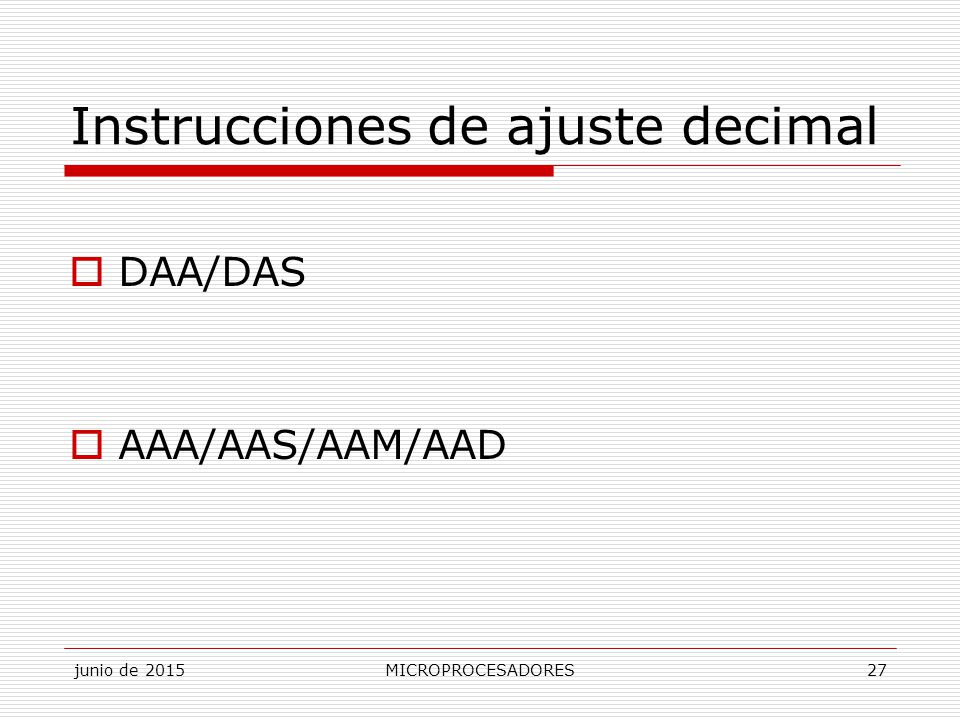

27 junio de 2015MICROPROCESADORES27 Instrucciones de ajuste decimal  DAA/DAS  AAA/AAS/AAM/AAD

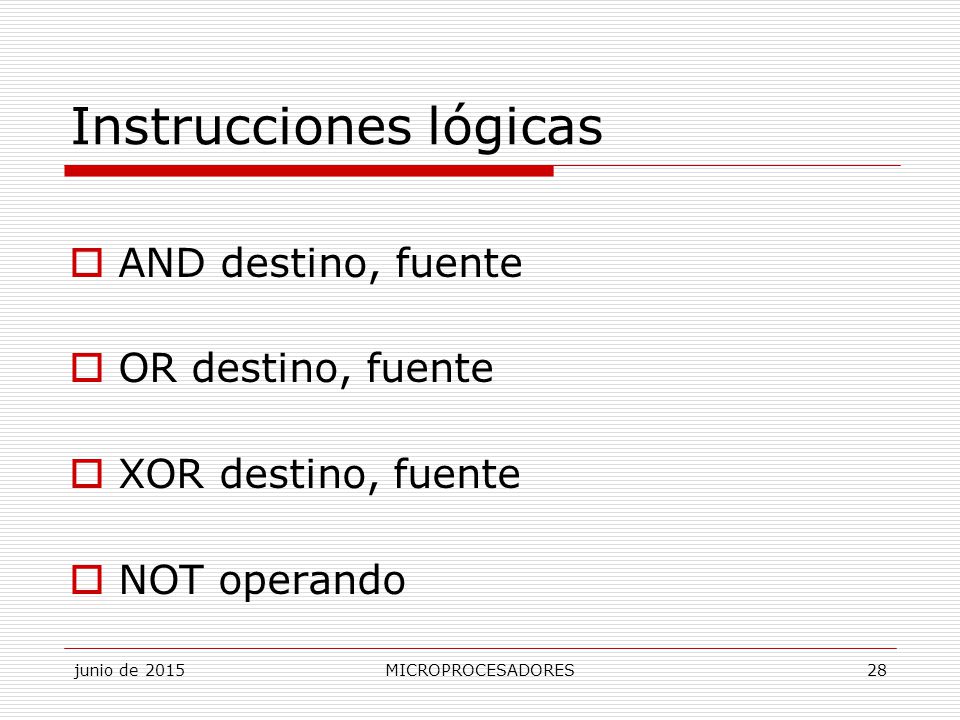

28 junio de 2015MICROPROCESADORES28 Instrucciones lógicas  AND destino, fuente  OR destino, fuente  XOR destino, fuente  NOT operando

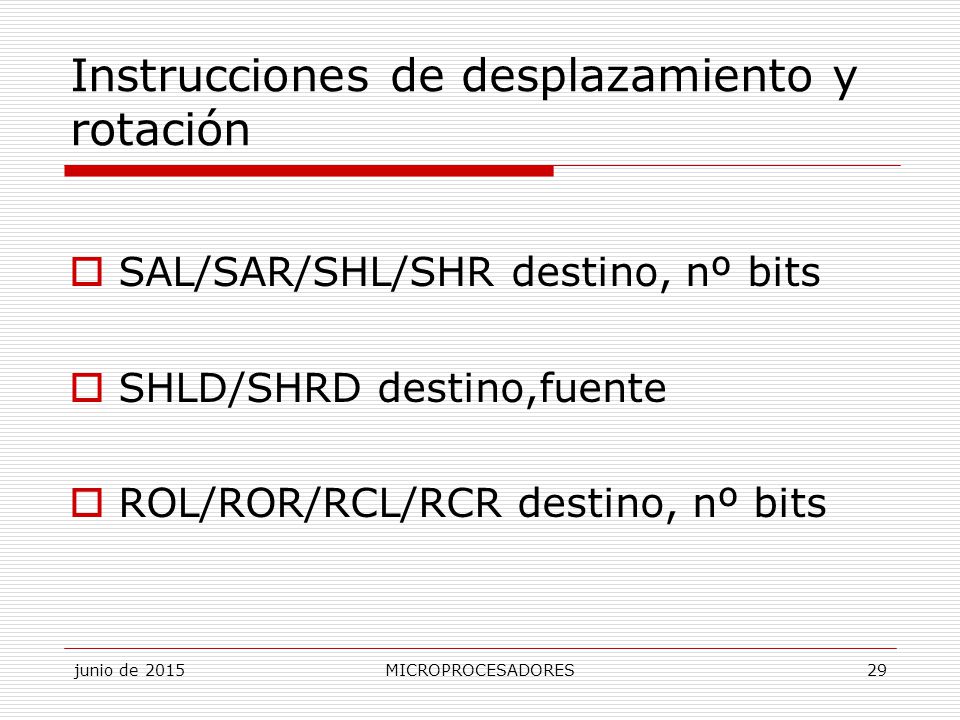

29 junio de 2015MICROPROCESADORES29 Instrucciones de desplazamiento y rotación  SAL/SAR/SHL/SHR destino, nº bits  SHLD/SHRD destino,fuente  ROL/ROR/RCL/RCR destino, nº bits

30 junio de 2015MICROPROCESADORES30 Instrucciones de bit y byte  BT/BTS/BTR/BTC operando, nº bit  BSF/BSR destino,origen  SETcc destino  TEST destino, fuente

31 junio de 2015MICROPROCESADORES31 Instrucciones de transferencia incondicional  JUMP (short near far) etiqueta  CALL/RET etiqueta  INT/IRET

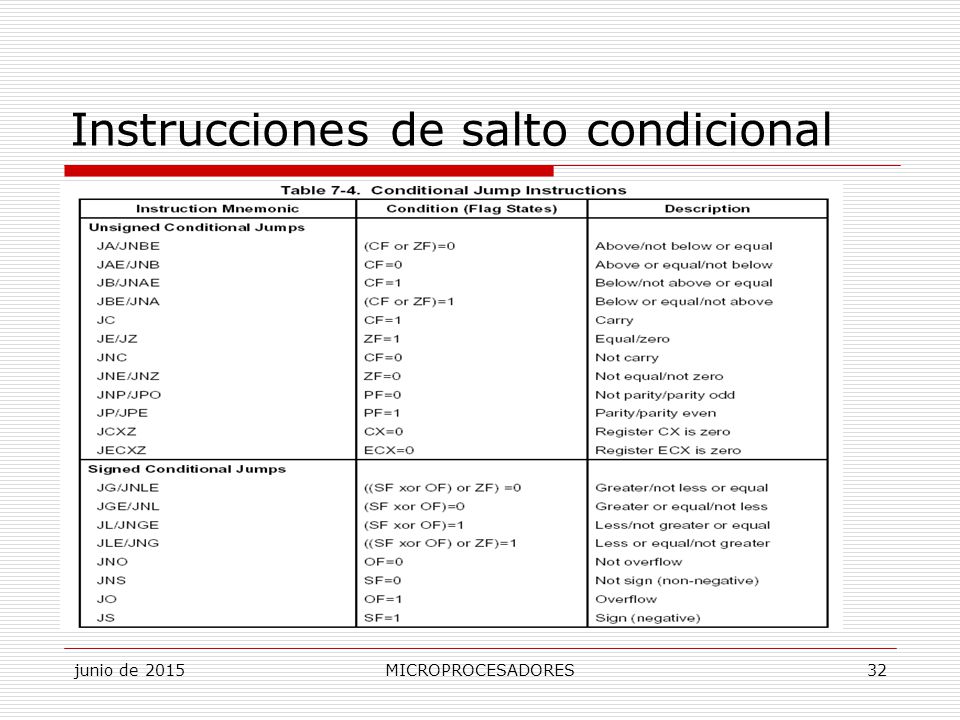

32 junio de 2015MICROPROCESADORES32 Instrucciones de salto condicional

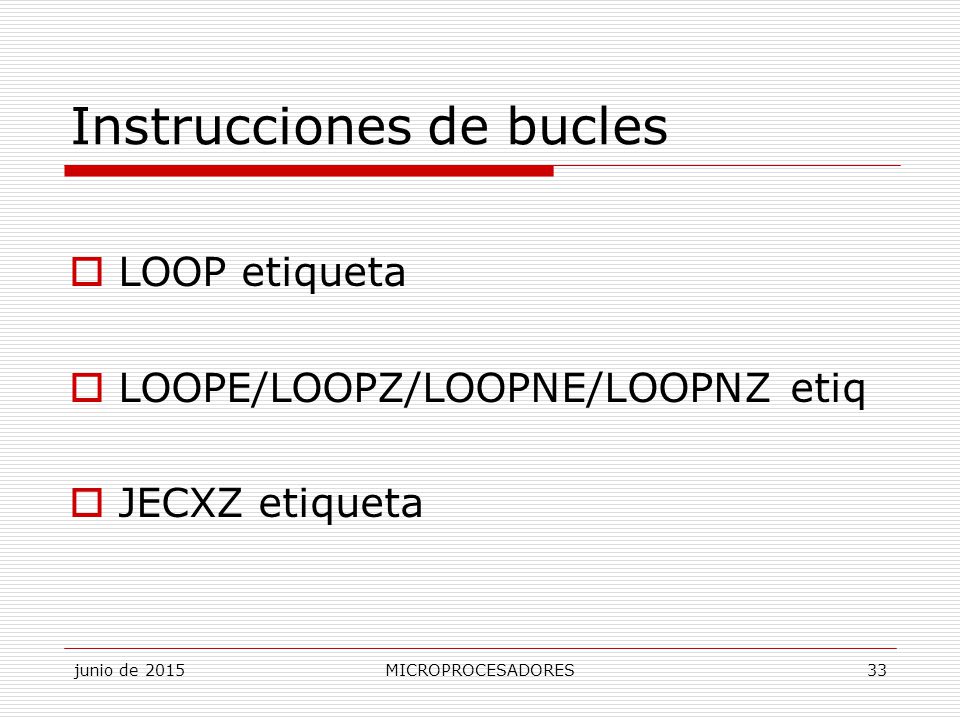

33 junio de 2015MICROPROCESADORES33 Instrucciones de bucles  LOOP etiqueta  LOOPE/LOOPZ/LOOPNE/LOOPNZ etiq  JECXZ etiqueta

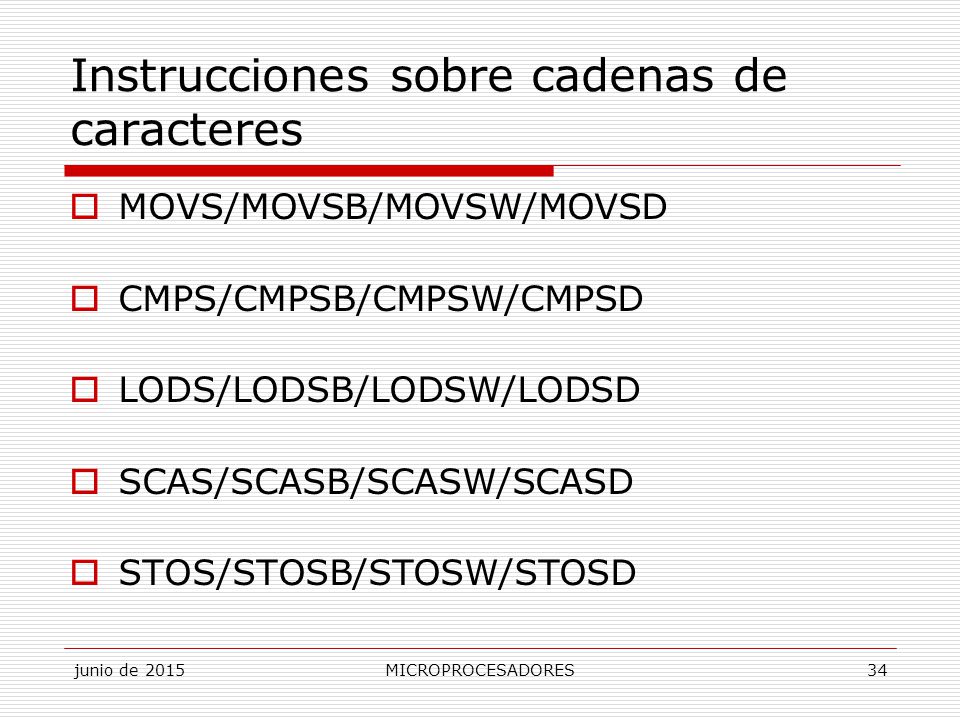

34 junio de 2015MICROPROCESADORES34 Instrucciones sobre cadenas de caracteres  MOVS/MOVSB/MOVSW/MOVSD  CMPS/CMPSB/CMPSW/CMPSD  LODS/LODSB/LODSW/LODSD  SCAS/SCASB/SCASW/SCASD  STOS/STOSB/STOSW/STOSD

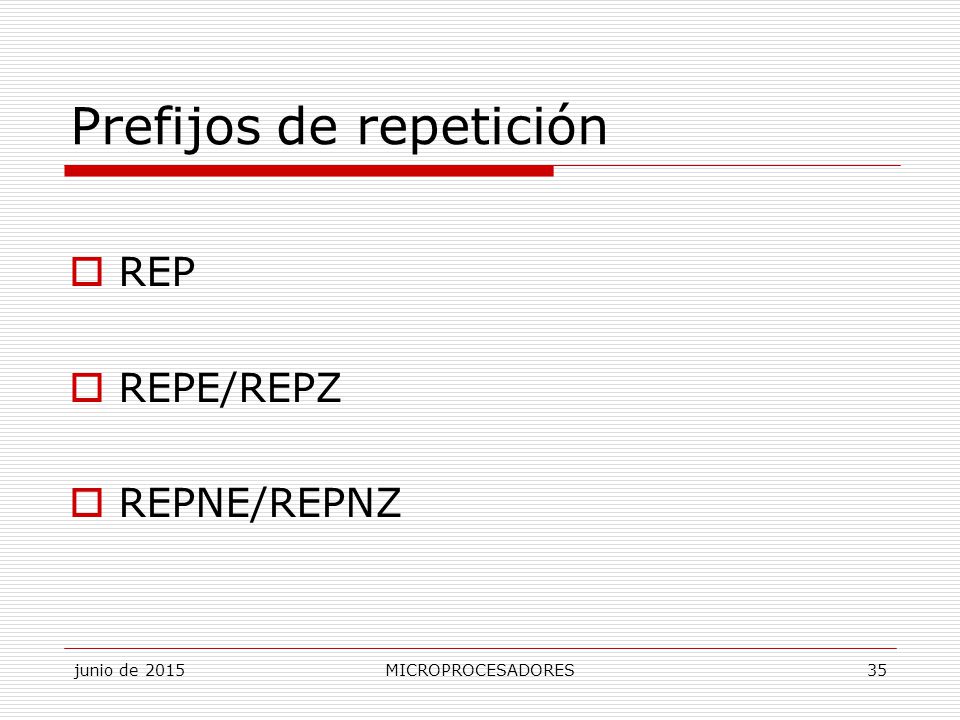

35 junio de 2015MICROPROCESADORES35 Prefijos de repetición  REP  REPE/REPZ  REPNE/REPNZ

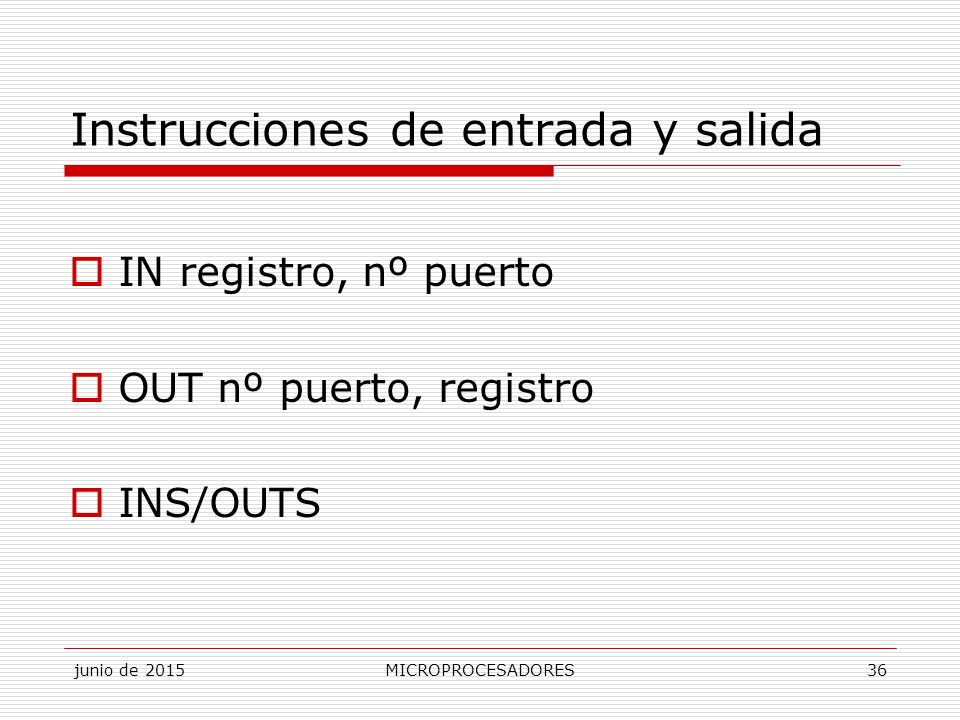

36 junio de 2015MICROPROCESADORES36 Instrucciones de entrada y salida  IN registro, nº puerto  OUT nº puerto, registro  INS/OUTS

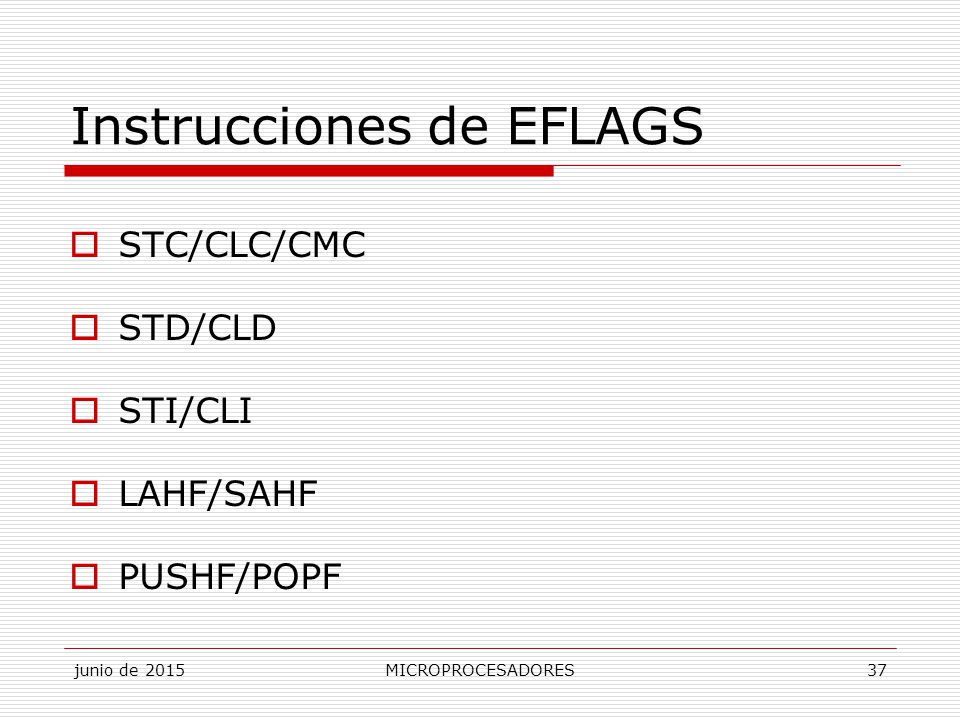

37 junio de 2015MICROPROCESADORES37 Instrucciones de EFLAGS  STC/CLC/CMC  STD/CLD  STI/CLI  LAHF/SAHF  PUSHF/POPF

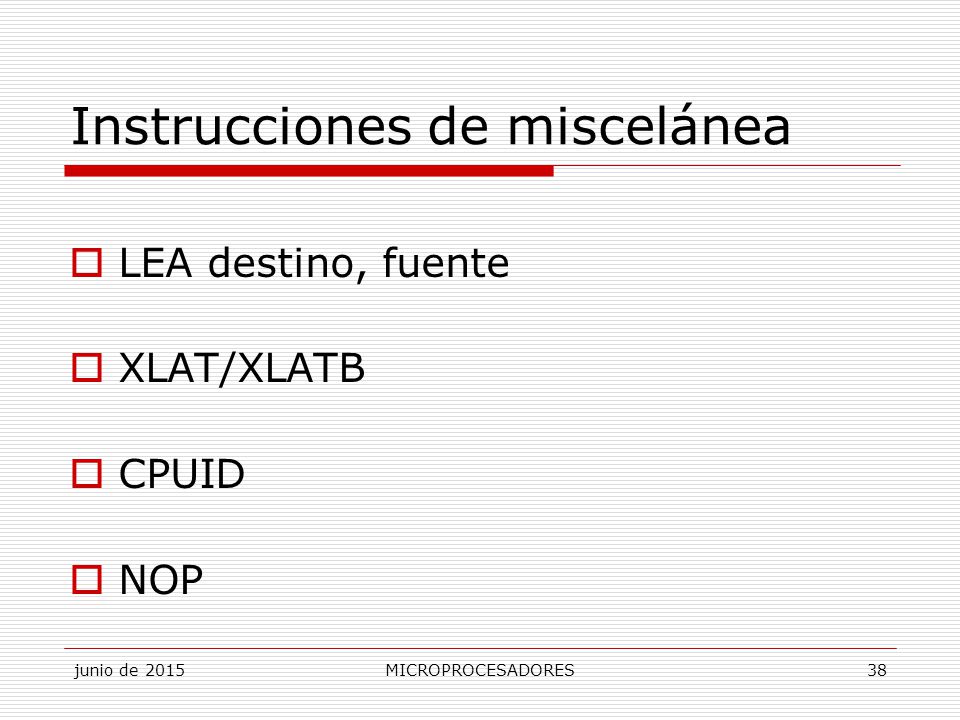

38 junio de 2015MICROPROCESADORES38 Instrucciones de miscelánea  LEA destino, fuente  XLAT/XLATB  CPUID  NOP

39 junio de 2015MICROPROCESADORES39 El entorno de ejecución FPU-32  Pila de registros  Registro de estado  Registro de control  Registro de tag  Registro puntero al ultimo operando  Registro puntero a la última instrucción  Registro de código de operación

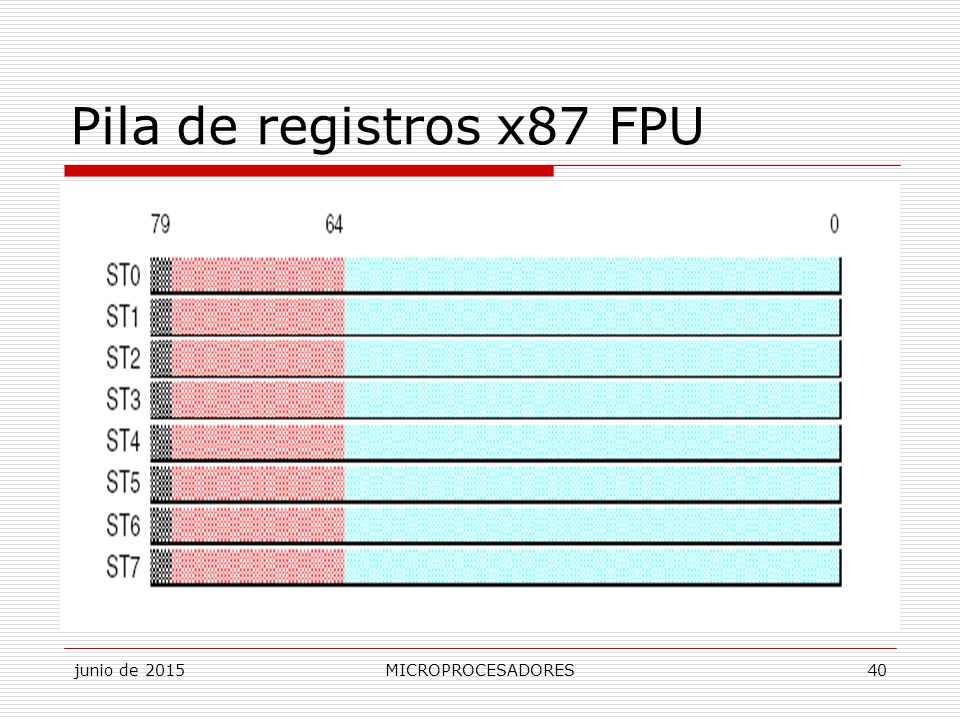

40 junio de 2015MICROPROCESADORES40 Pila de registros x87 FPU

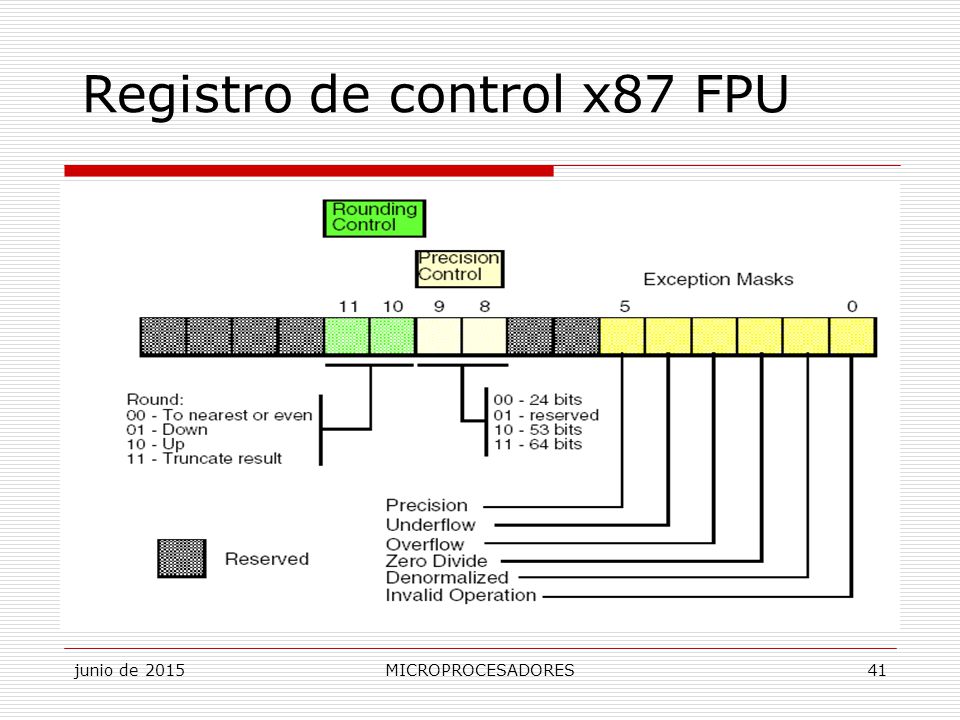

41 junio de 2015MICROPROCESADORES41 Registro de control x87 FPU

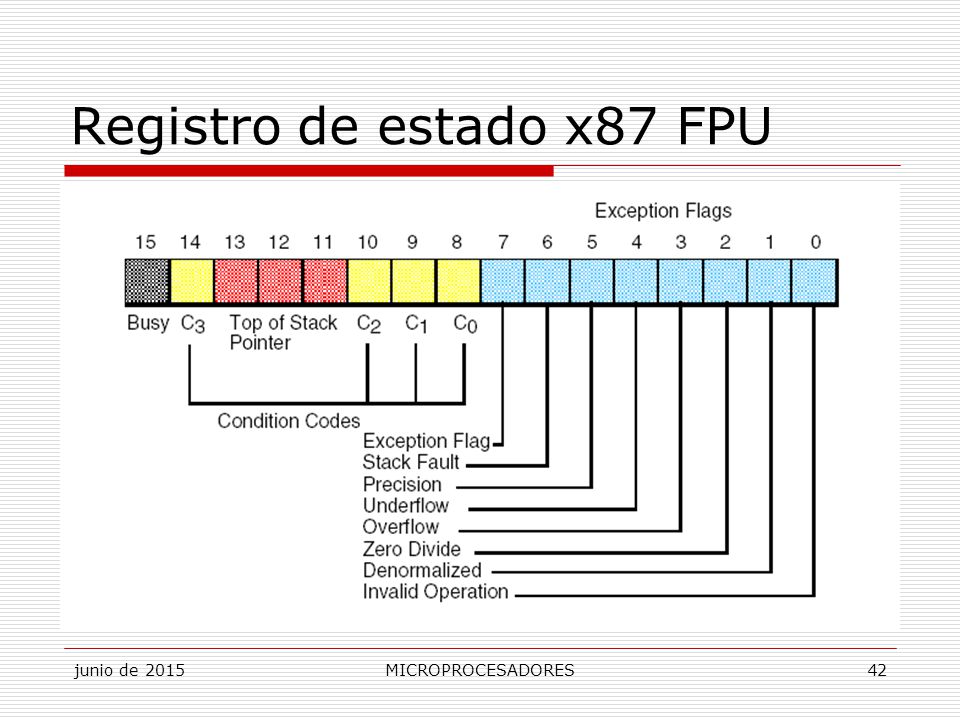

42 junio de 2015MICROPROCESADORES42 Registro de estado x87 FPU

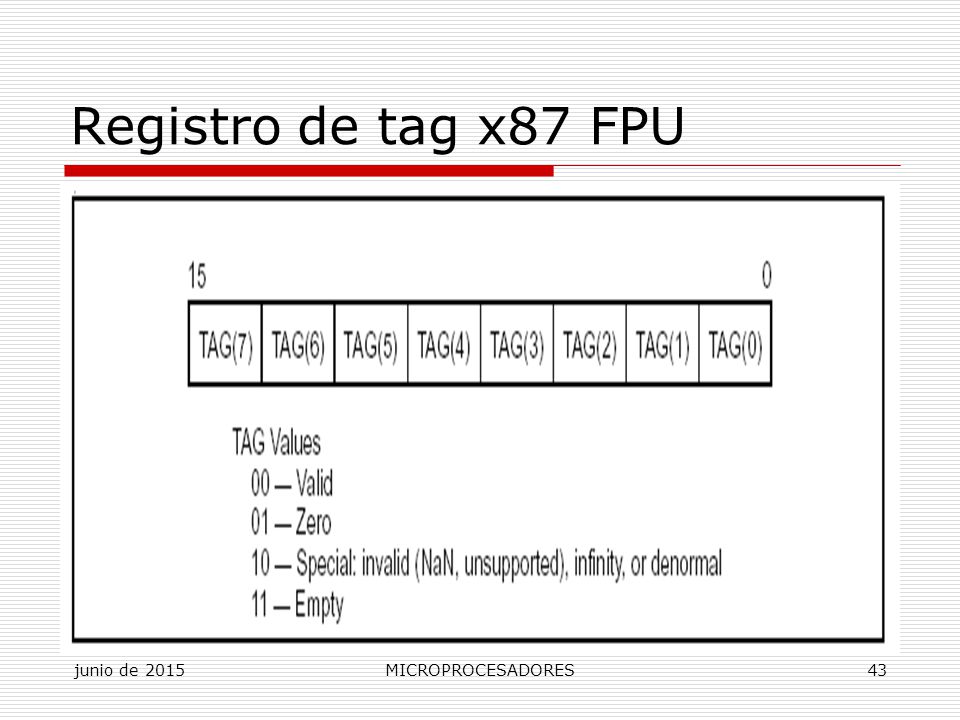

43 junio de 2015MICROPROCESADORES43 Registro de tag x87 FPU

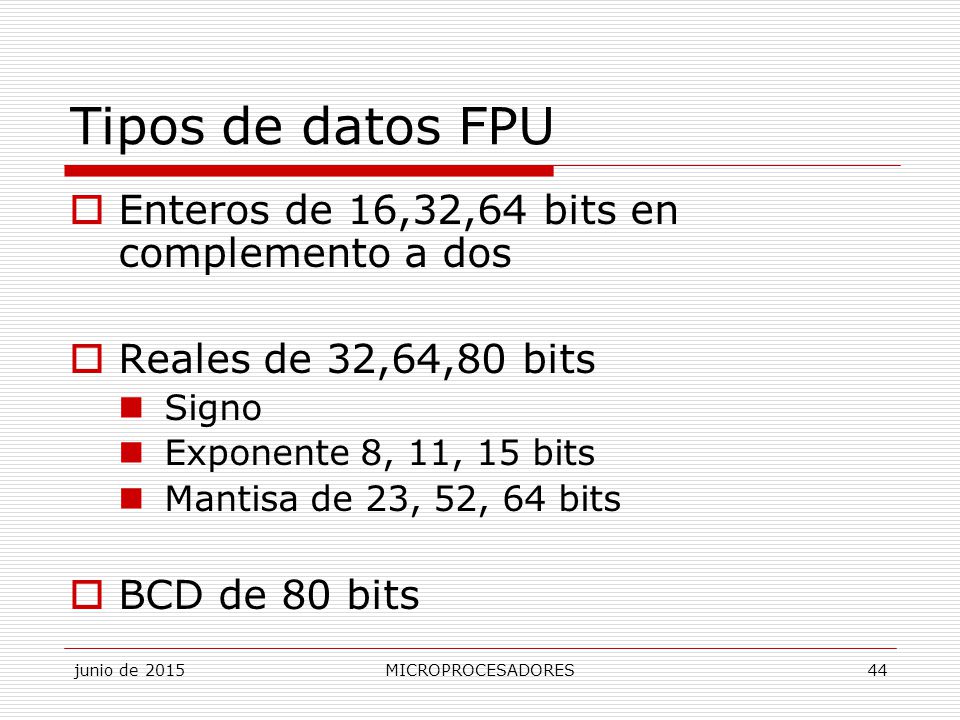

44 junio de 2015MICROPROCESADORES44 Tipos de datos FPU  Enteros de 16,32,64 bits en complemento a dos  Reales de 32,64,80 bits Signo Exponente 8, 11, 15 bits Mantisa de 23, 52, 64 bits  BCD de 80 bits

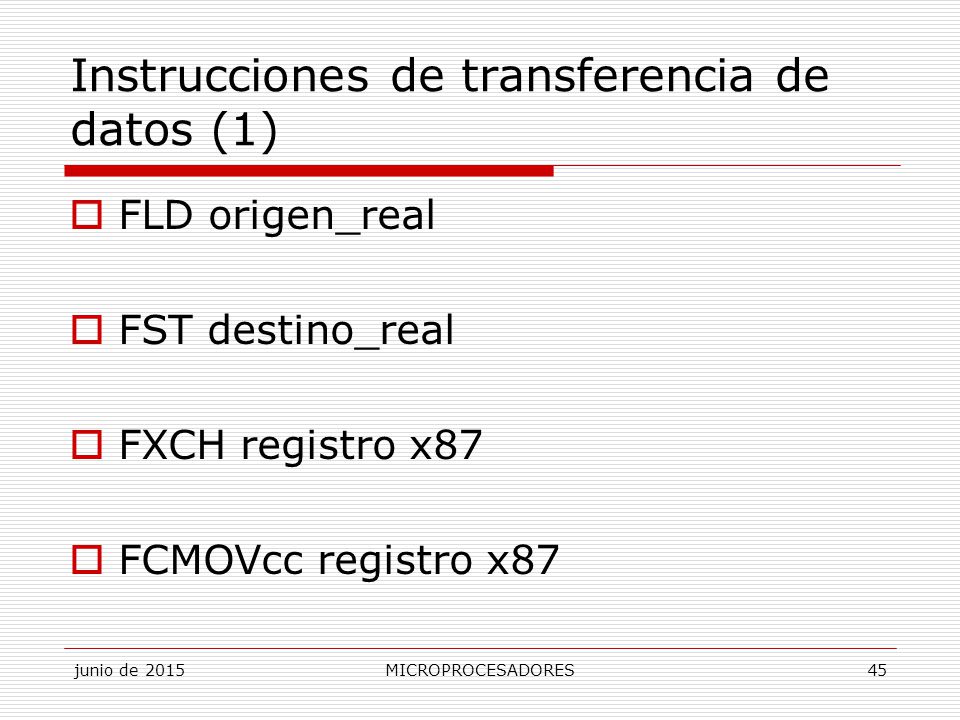

45 junio de 2015MICROPROCESADORES45 Instrucciones de transferencia de datos (1)  FLD origen_real  FST destino_real  FXCH registro x87  FCMOVcc registro x87

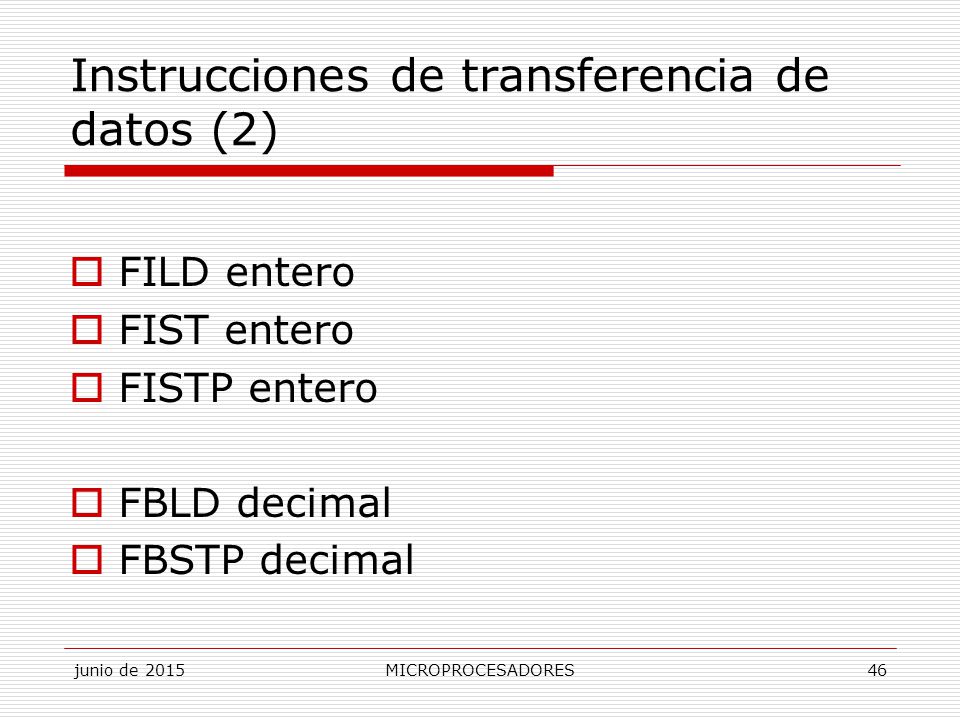

46 junio de 2015MICROPROCESADORES46 Instrucciones de transferencia de datos (2)  FILD entero  FIST entero  FISTP entero  FBLD decimal  FBSTP decimal

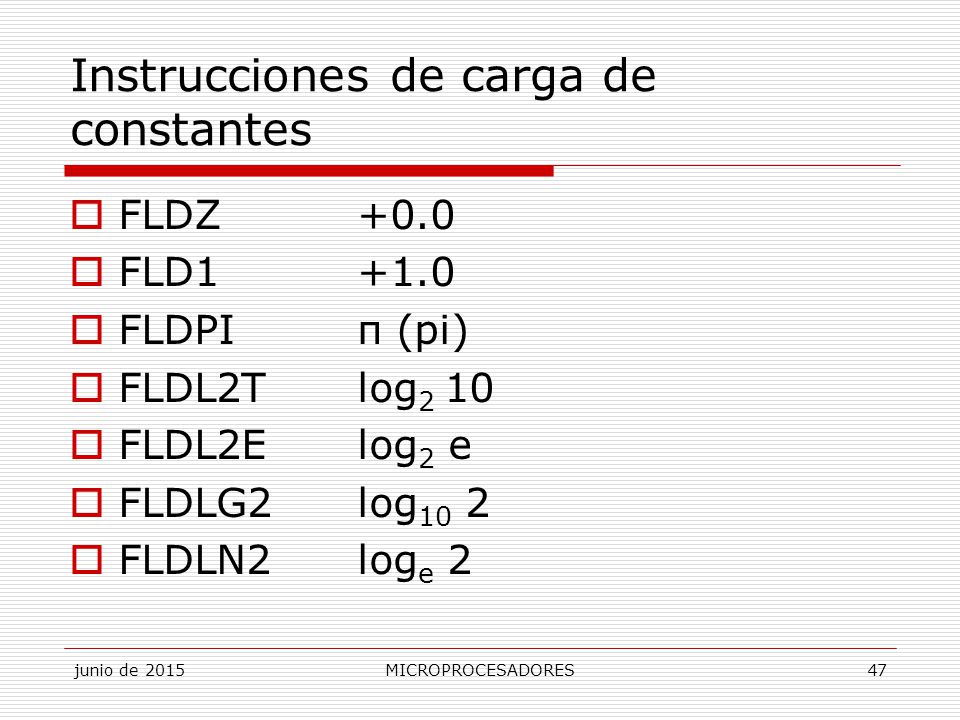

47 junio de 2015MICROPROCESADORES47 Instrucciones de carga de constantes  FLDZ +0.0  FLD1+1.0  FLDPIπ (pi)  FLDL2Tlog 2 10  FLDL2Elog 2 e  FLDLG2log 10 2  FLDLN2log e 2

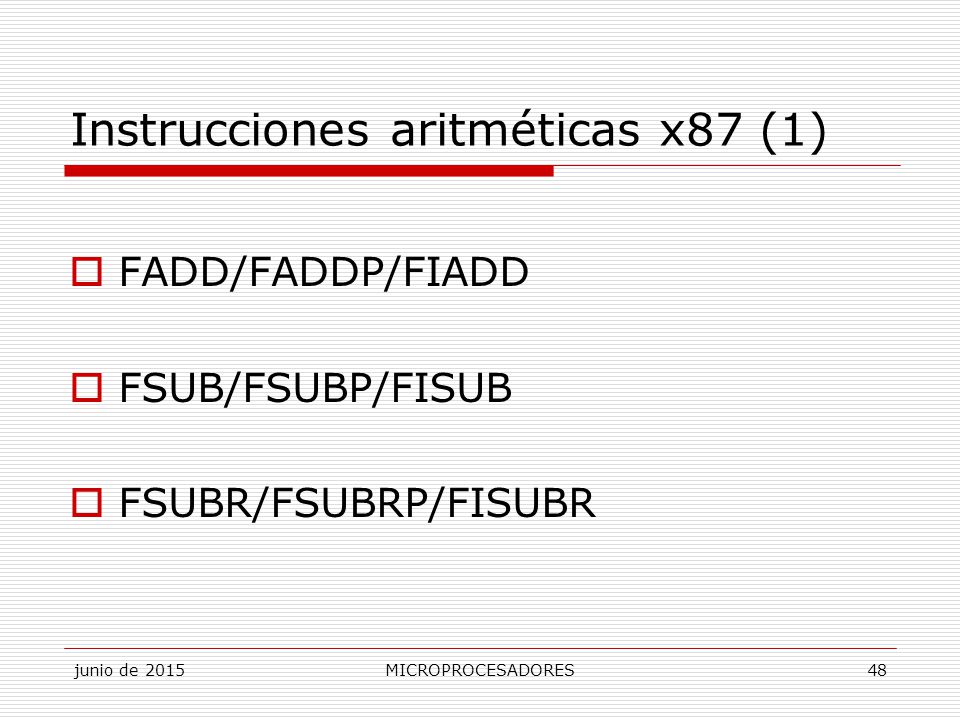

48 junio de 2015MICROPROCESADORES48 Instrucciones aritméticas x87 (1)  FADD/FADDP/FIADD  FSUB/FSUBP/FISUB  FSUBR/FSUBRP/FISUBR

49 junio de 2015MICROPROCESADORES49 Instrucciones aritméticas x87 (2)  FMUL/FMULP/FIMUL  FDIV/FDIVP/FIDIV  FDIVR/FDIVRP/FIDIVR

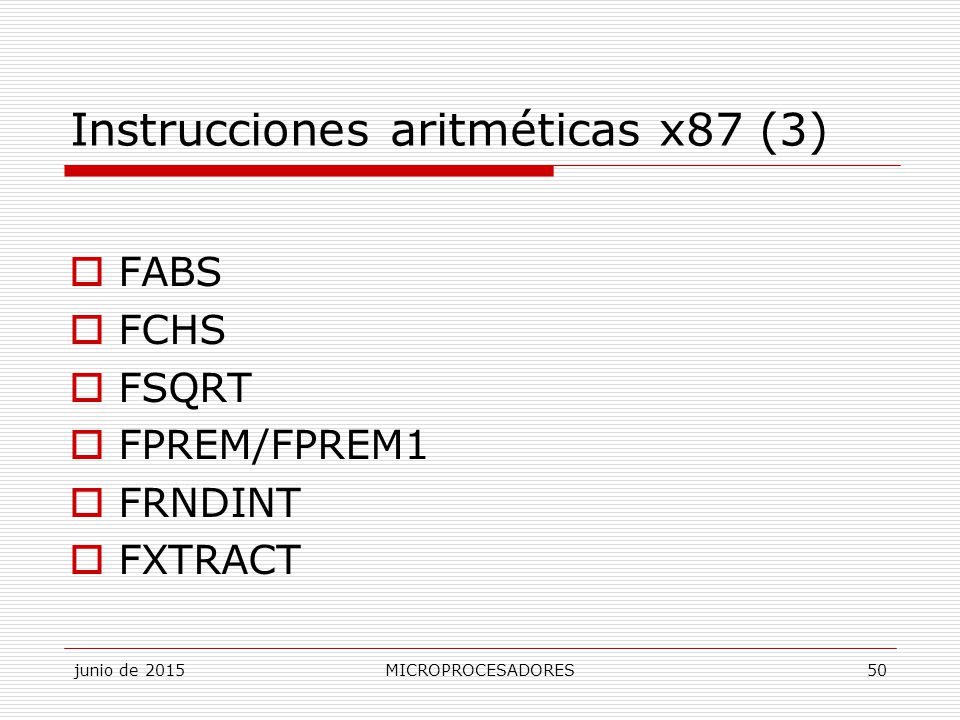

50 junio de 2015MICROPROCESADORES50 Instrucciones aritméticas x87 (3)  FABS  FCHS  FSQRT  FPREM/FPREM1  FRNDINT  FXTRACT

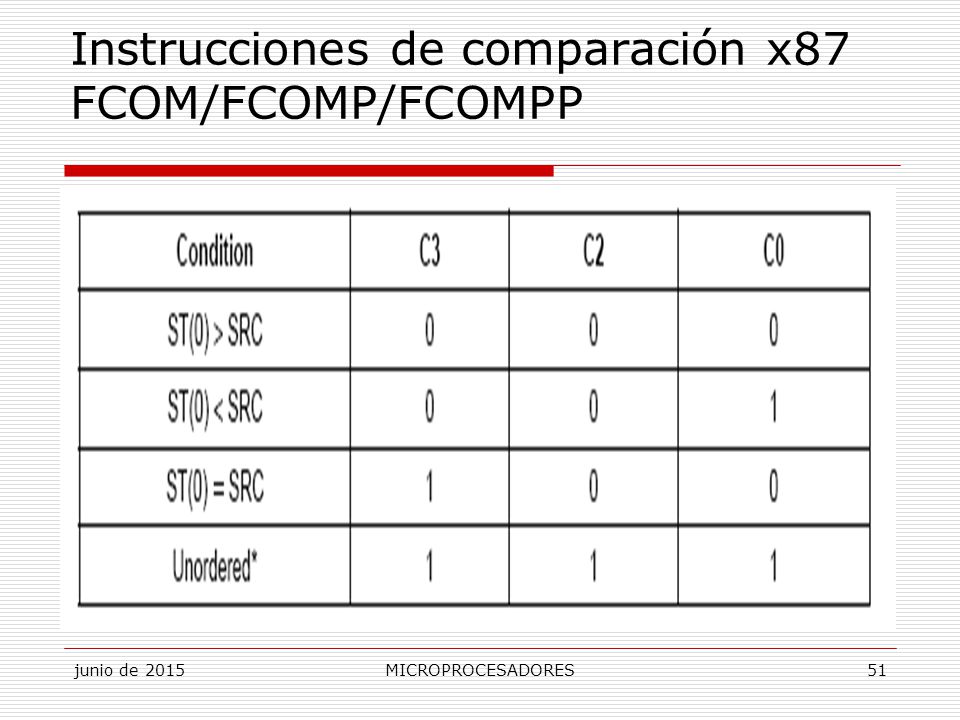

51 junio de 2015MICROPROCESADORES51 Instrucciones de comparación x87 FCOM/FCOMP/FCOMPP

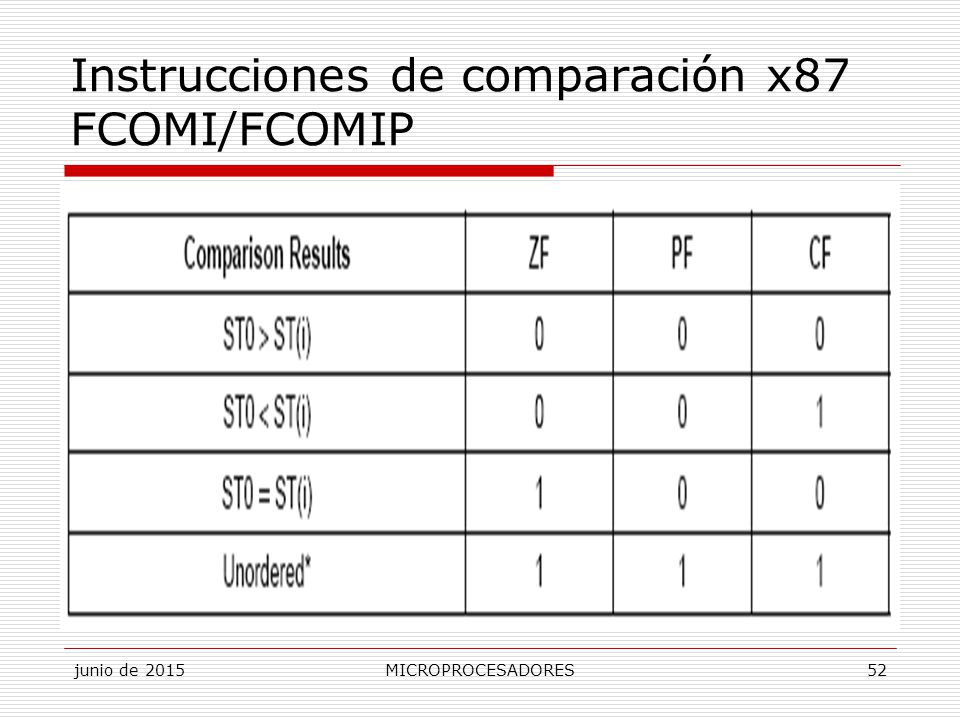

52 junio de 2015MICROPROCESADORES52 Instrucciones de comparación x87 FCOMI/FCOMIP

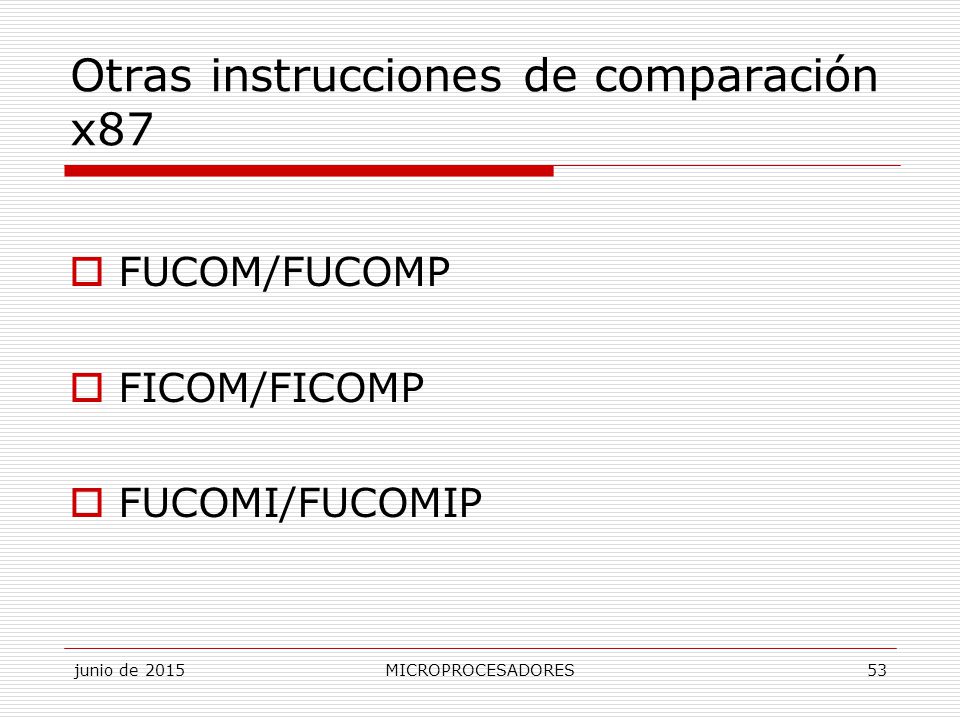

53 junio de 2015MICROPROCESADORES53 Otras instrucciones de comparación x87  FUCOM/FUCOMP  FICOM/FICOMP  FUCOMI/FUCOMIP

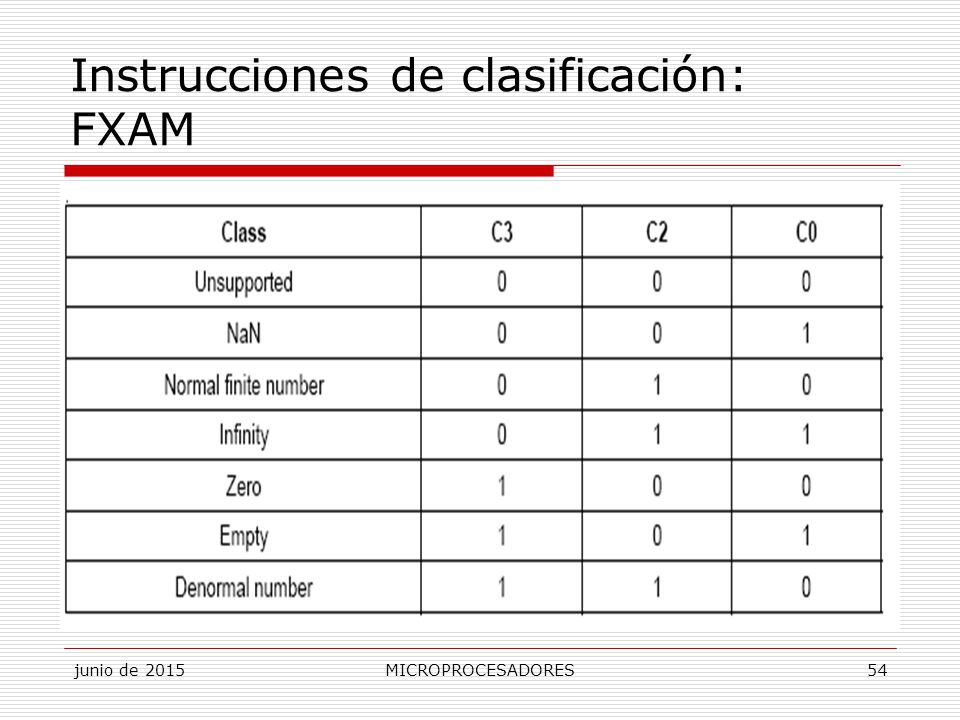

54 junio de 2015MICROPROCESADORES54 Instrucciones de clasificación: FXAM

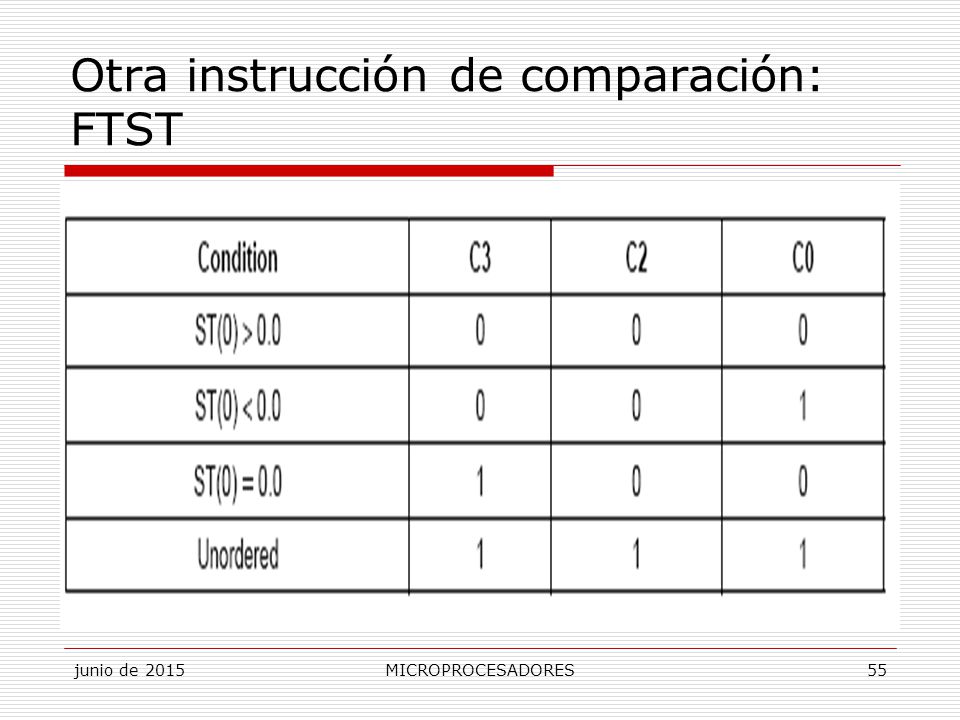

55 junio de 2015MICROPROCESADORES55 Otra instrucción de comparación: FTST

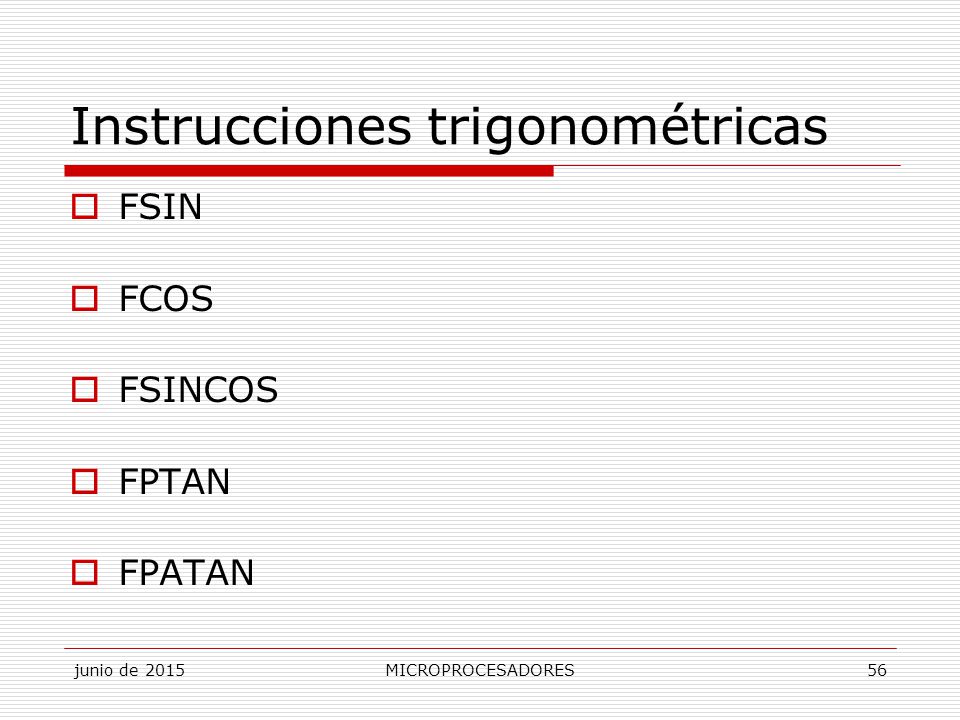

56 junio de 2015MICROPROCESADORES56 Instrucciones trigonométricas  FSIN  FCOS  FSINCOS  FPTAN  FPATAN

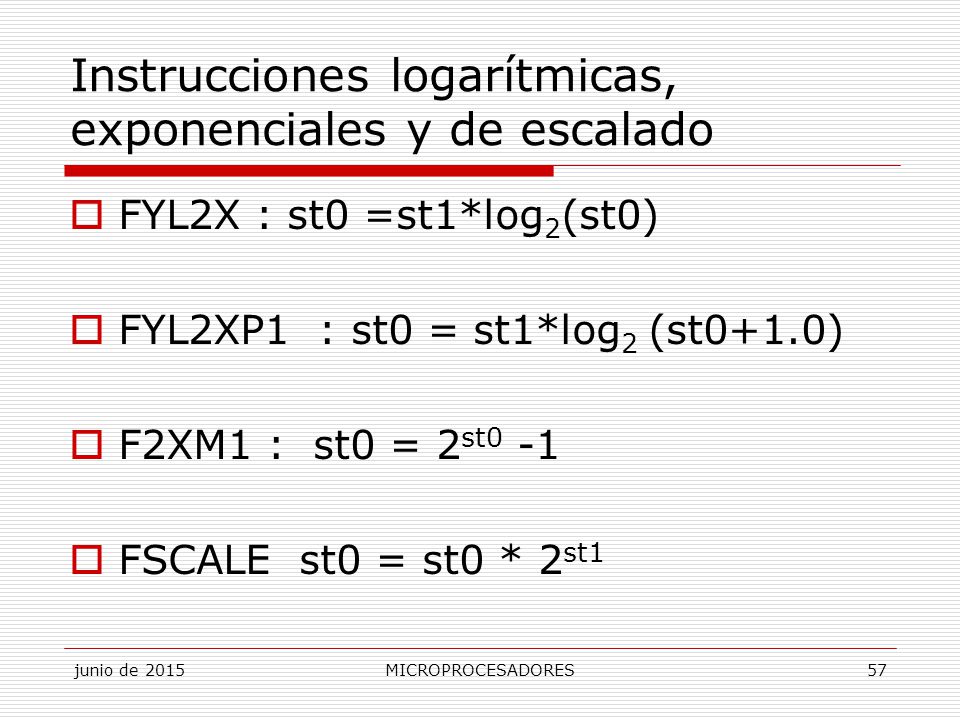

57 junio de 2015MICROPROCESADORES57 Instrucciones logarítmicas, exponenciales y de escalado  FYL2X : st0 =st1*log 2 (st0)  FYL2XP1 : st0 = st1*log 2 (st0+1.0)  F2XM1 : st0 = 2 st0 -1  FSCALE st0 = st0 * 2 st1

58 junio de 2015MICROPROCESADORES58 Instrucciones de control x87  FINIT/FNINIT : inicialización  FLDCW/FSTCW/FNSTSW : reg control  FSTSW/FNSTSW : reg. Estado  FCLEX/FNCLEX : bits excepción

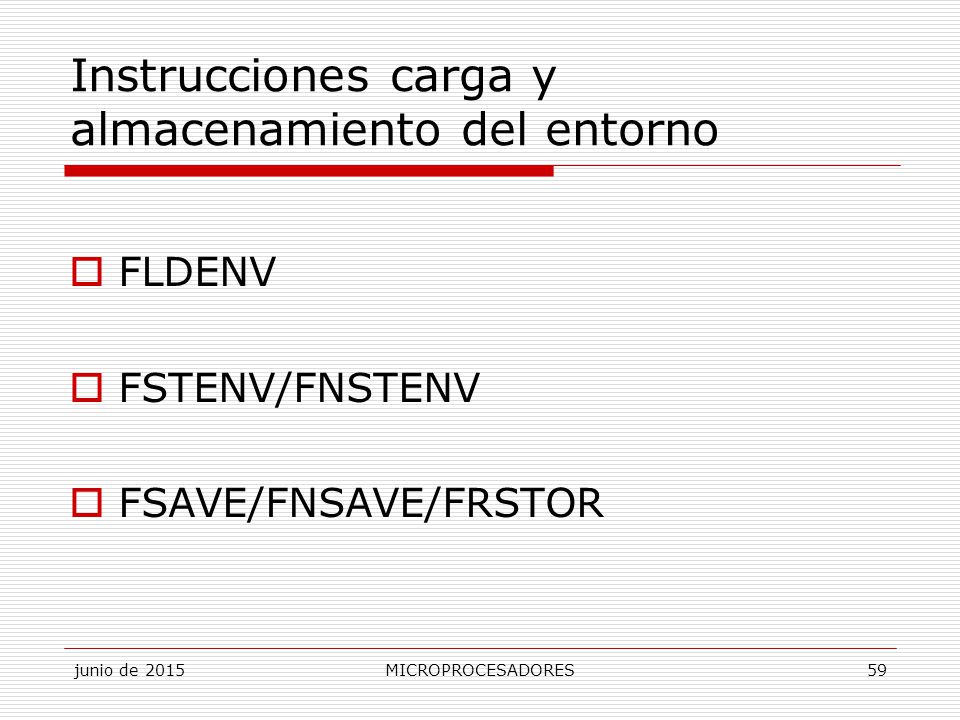

59 junio de 2015MICROPROCESADORES59 Instrucciones carga y almacenamiento del entorno  FLDENV  FSTENV/FNSTENV  FSAVE/FNSAVE/FRSTOR

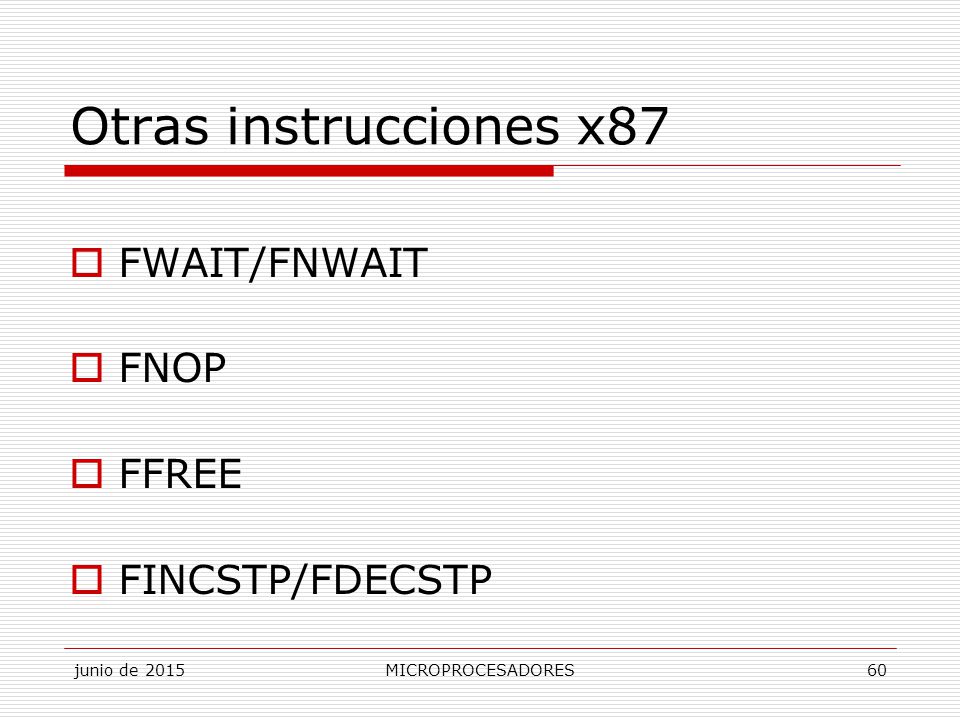

60 junio de 2015MICROPROCESADORES60 Otras instrucciones x87  FWAIT/FNWAIT  FNOP  FFREE  FINCSTP/FDECSTP
