1 Muestreo y Medición de Be7 Centro de Estudios Nucleares La Reina Laboratorio Radiactividad Ambiental Comisión Chilena de Energía Nuclear

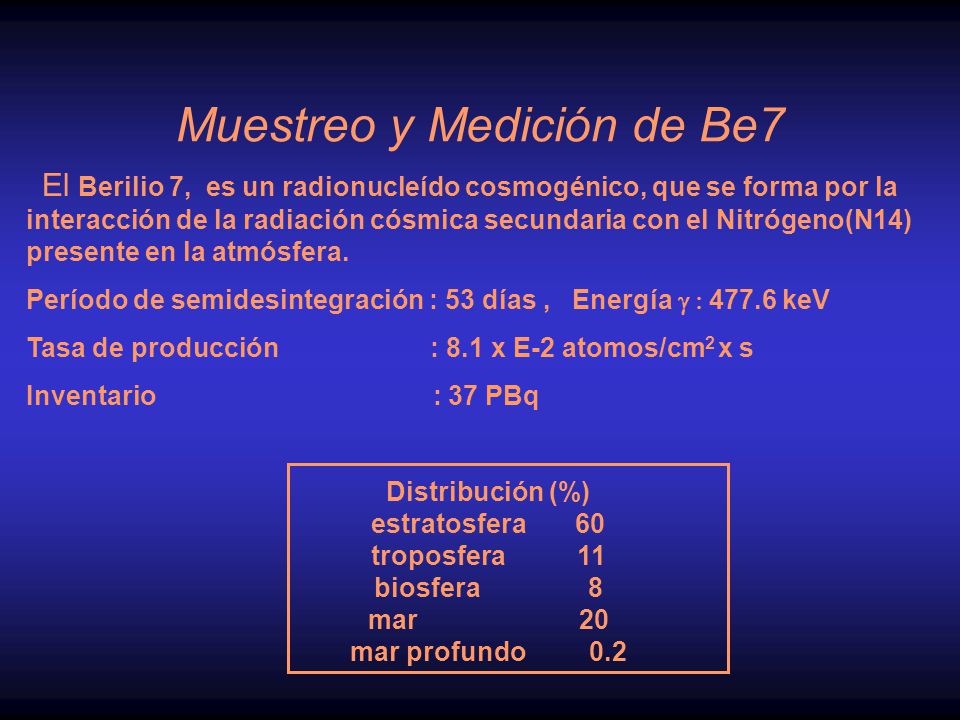

2 Muestreo y Medición de Be7 El Berilio 7, es un radionucleído cosmogénico, que se forma por la interacción de la radiación cósmica secundaria con el Nitrógeno(N14) presente en la atmósfera. Período de semidesintegración : 53 días, Energía  477.6  keV Tasa de producción : 8.1 x E-2 atomos/cm 2 x s Inventario : 37 PBq Distribución (%) estratosfera 60 troposfera 11 biosfera 8 mar 20 mar profundo 0.2

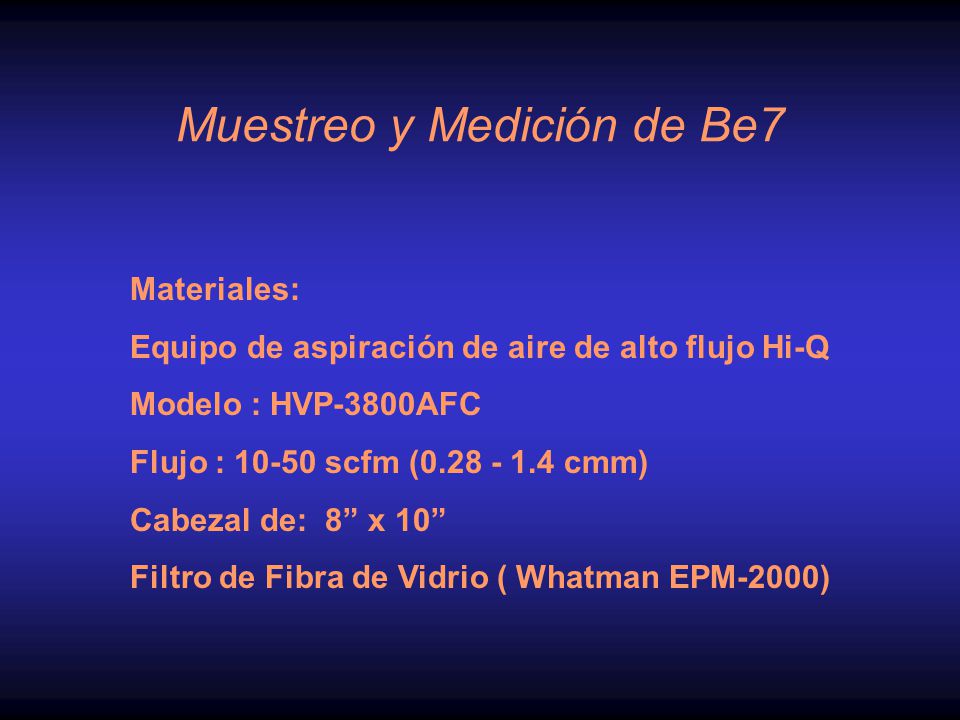

3 Muestreo y Medición de Be7 Materiales: Equipo de aspiración de aire de alto flujo Hi-Q Modelo : HVP-3800AFC Flujo : 10-50 scfm (0.28 - 1.4 cmm) Cabezal de: 8” x 10” Filtro de Fibra de Vidrio ( Whatman EPM-2000)

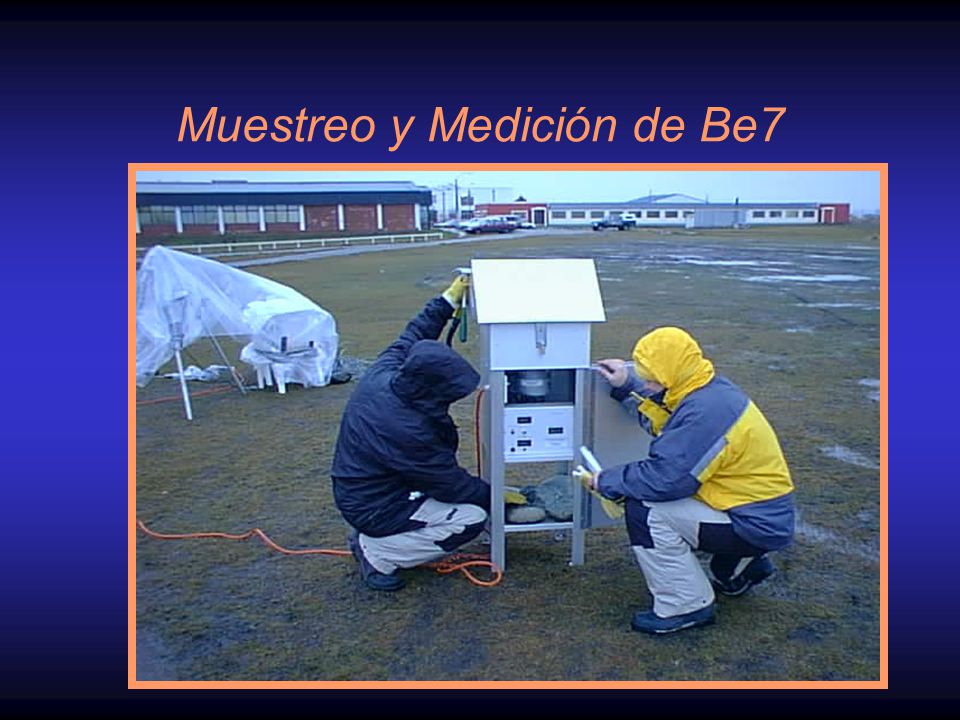

4 Muestreo y Medición de Be7

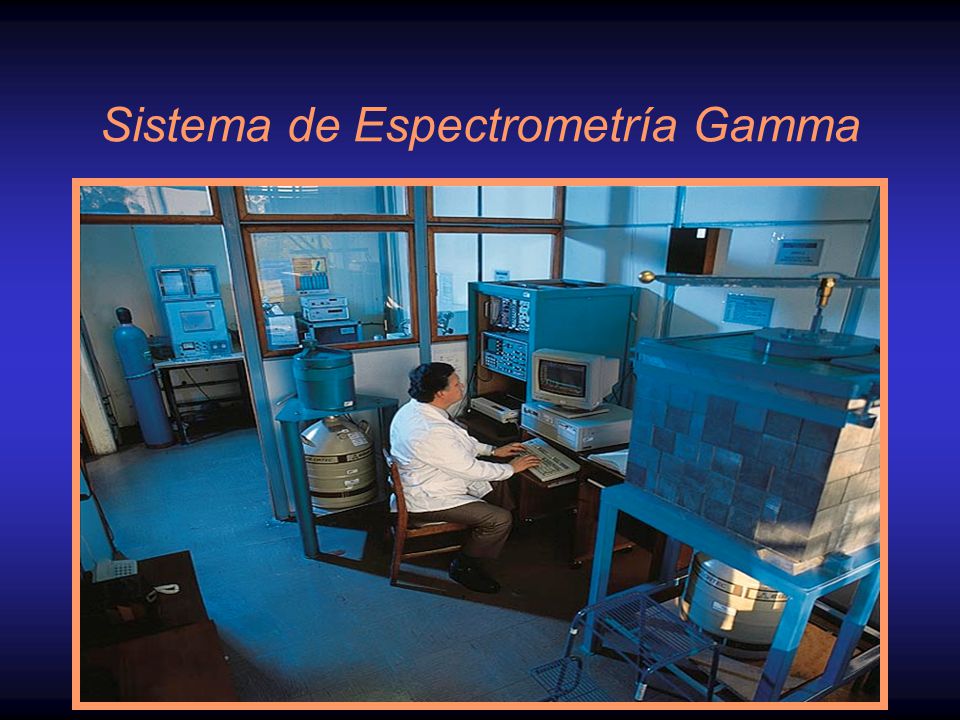

5 Sistema de Espectrometría Gamma

6

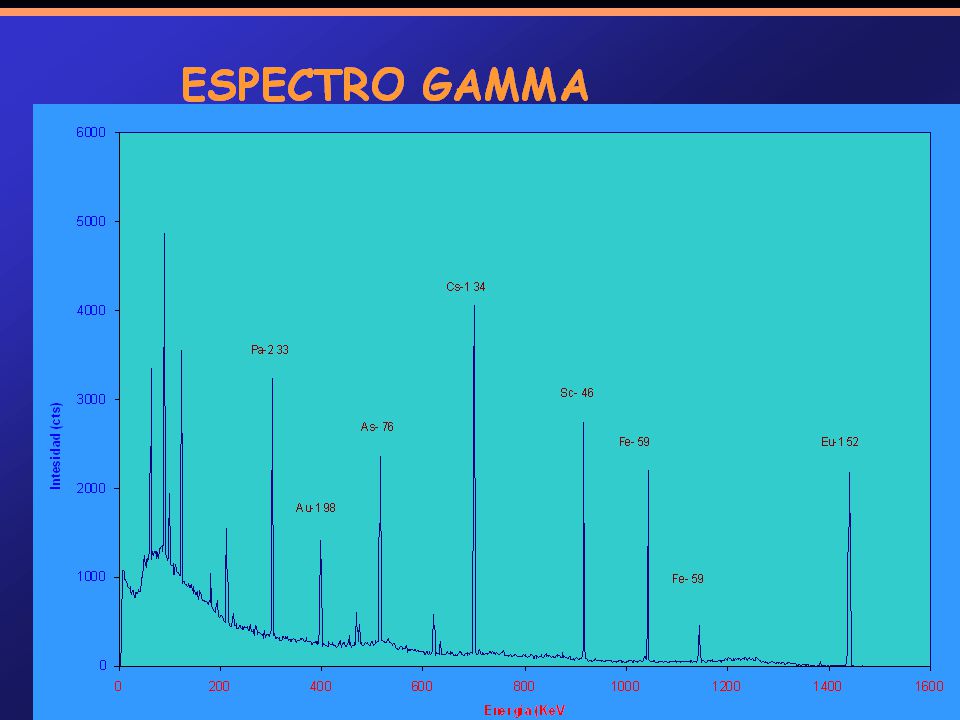

7 Proceso de Medición 1.-La radiación interacciona con el detector 2.-La señal llega del detector al preamplificador, luego al amplificador y finalmente al analizador multicanal(MCA) que permite hacer el análisis por la altura de los pulsos (PHA). 3.-El multicanal, genera una gráfica del tipo histograma (espectro) donde en el eje X, cada intervalo de clase, corresponde a un canal y éste a un rango de energía y en el eje de las ordenadas (Y) el número de eventos. 4.-La señal que llega del MCA es seleccionada por dos discriminadores y llega a una compuerta de entrada donde pasa al conversor análogo-digital (ADC) convirtiéndose la señal de lógica a digital ( ^ -----> GI ). 5.-Una vez que la señal es digital, es ubicada en una unidad de memoria conocida como canal, incrementándose el número cada vez que se recibe una señal similar. 6.-Al finalizar el tiempo de adquisición el espectro puede ser analizado ya sea en forma manual o por programas computacionales.

8

9

10

11

12
