FERTILIZACIÓN *La entrega de fertilizantes es de acuerdo a los requerimientos del cultivo*

Presentación del tema: "FERTILIZACIÓN *La entrega de fertilizantes es de acuerdo a los requerimientos del cultivo*"— Transcripción de la presentación:

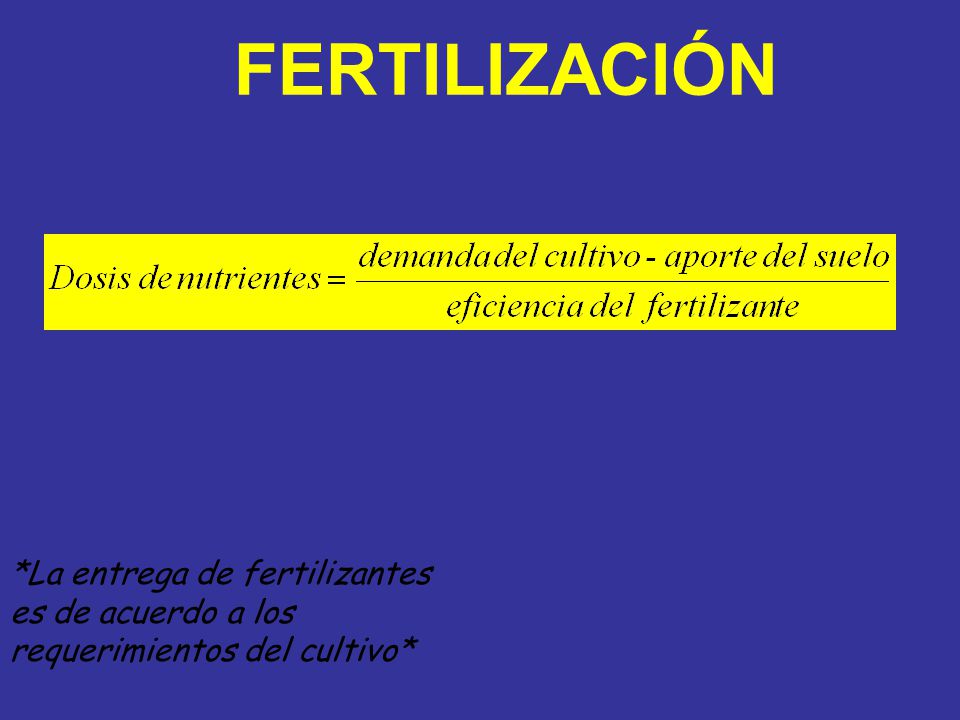

1 FERTILIZACIÓN *La entrega de fertilizantes es de acuerdo a los requerimientos del cultivo*

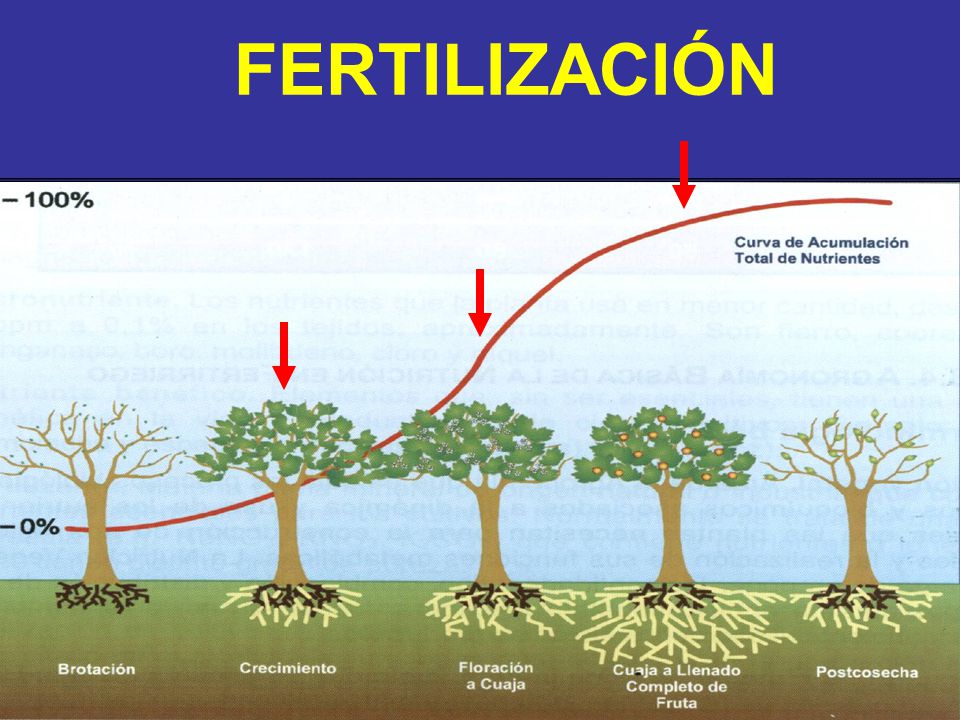

2 FERTILIZACIÓN

3

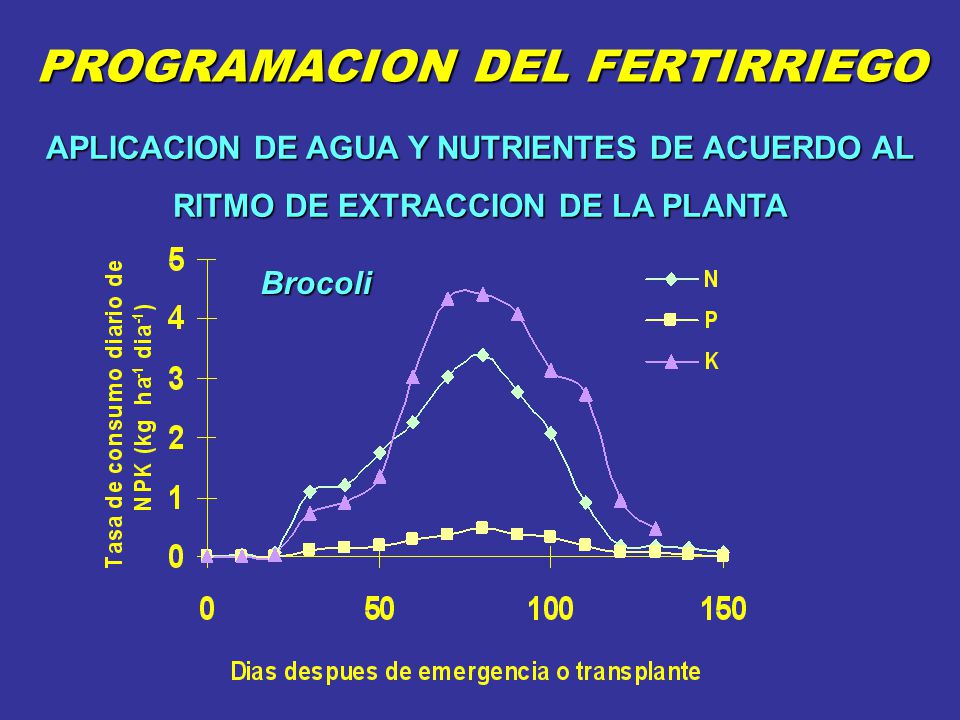

4 PROGRAMACION DEL FERTIRRIEGO
APLICACION DE AGUA Y NUTRIENTES DE ACUERDO AL RITMO DE EXTRACCION DE LA PLANTA Brocoli

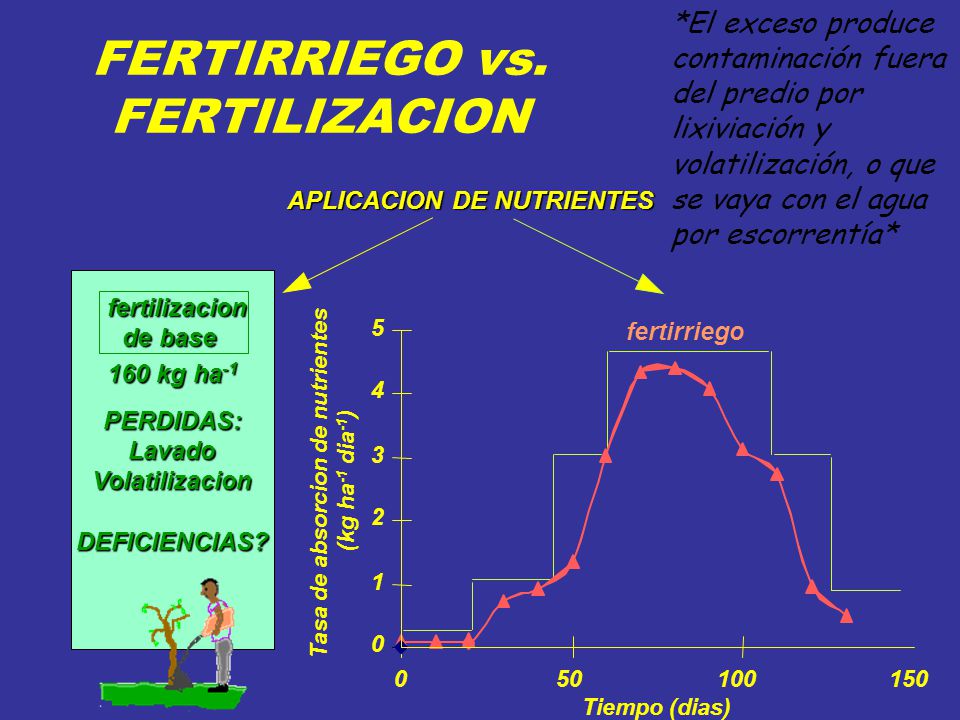

5 FERTIRRIEGO vs. FERTILIZACION
*El exceso produce contaminación fuera del predio por lixiviación y volatilización, o que se vaya con el agua por escorrentía* FERTIRRIEGO vs. FERTILIZACION APLICACION DE NUTRIENTES 160 kg ha-1 fertilizacion de base 1 2 3 4 5 50 100 150 Tiempo (dias) Tasa de absorcion de nutrientes (kg ha-1 dia-1) fertirriego PERDIDAS: Lavado Volatilizacion DEFICIENCIAS?

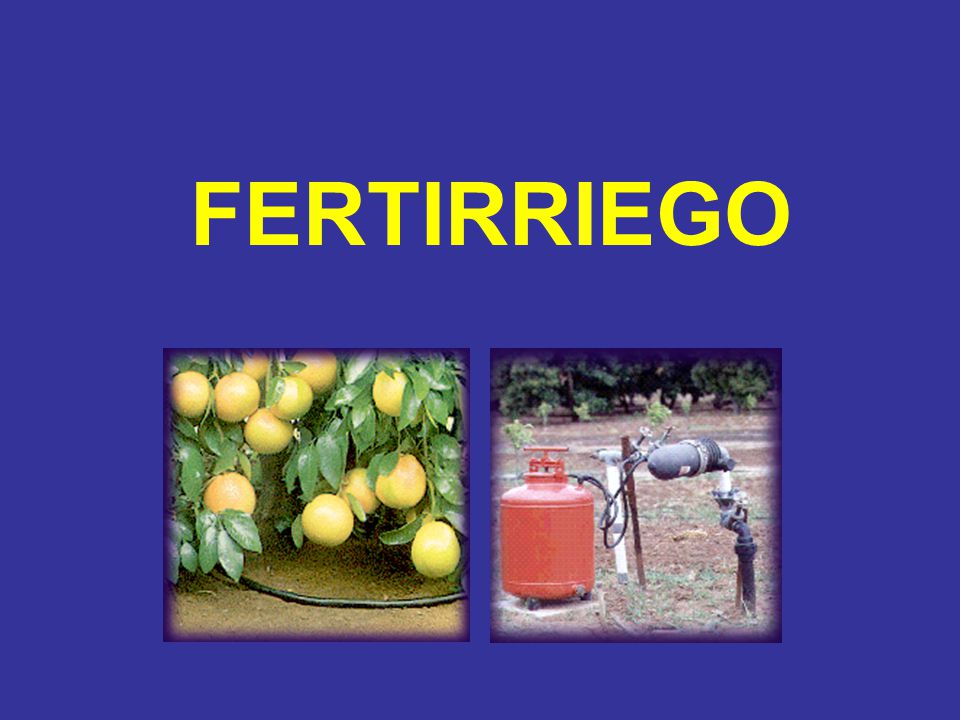

6 FERTIRRIEGO

7 FERTIRRIEGO = FERTILIZACION + RIEGO

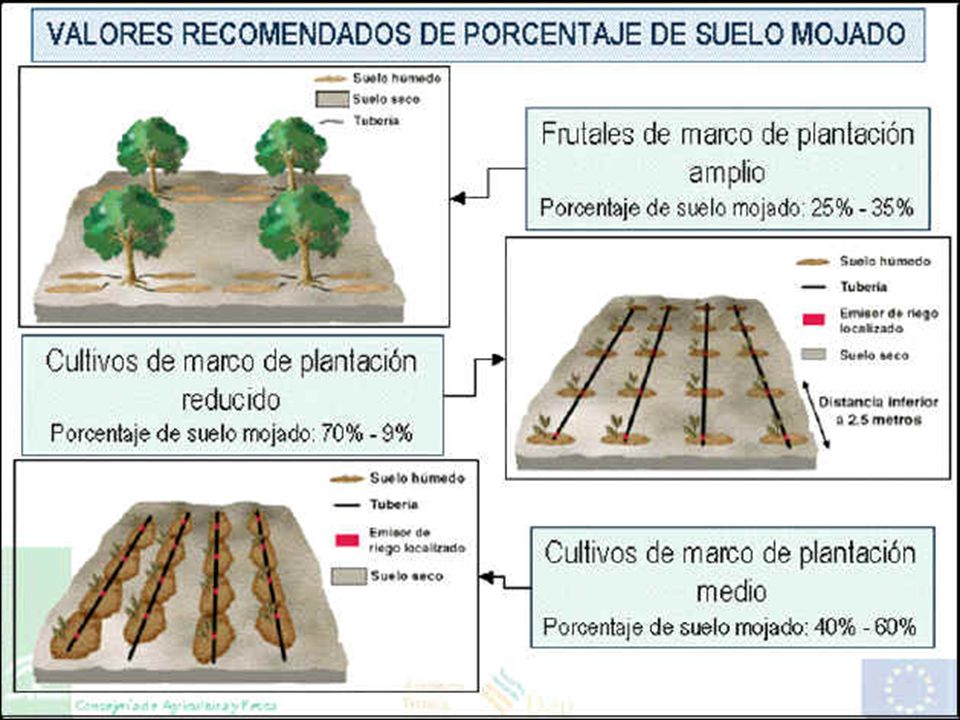

*A mediados del s. XX aparecen los sistemas de riego. Con ello el suelo aporta menos nutrientes, solamente donde está la planta. Por lo mismo, no es necesario fertilizar todo, ya que como aumenta la eficiencia de la entrega, solo la parte donde están las plantas debe ser fertilizada, aproximadamente el 30% del suelo* FERTIRRIEGO = FERTILIZACION + RIEGO *Los fertilizantes son disueltos en el agua de riego, por ello no hay efecto sobre éstos con los filtros. Así, no todos los fertilizantes son aptos para ser aplicados por fertirrigación, como el superfosfato triple, que es muy poco soluble*

8 Las raíces de la planta reciben al mismo tiempo en el mismo lugar

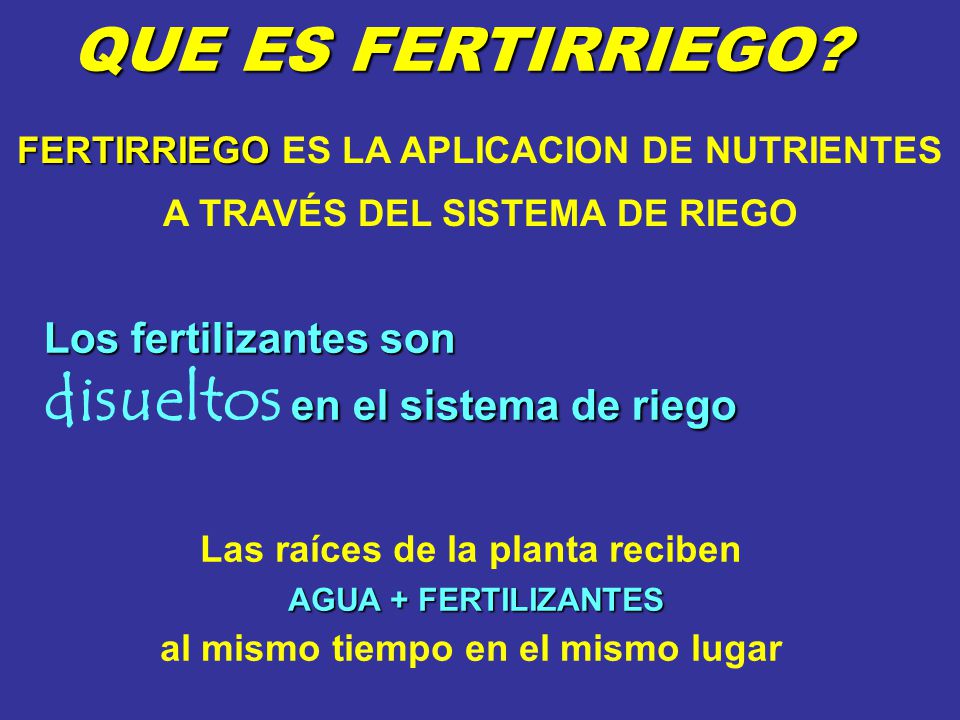

QUE ES FERTIRRIEGO? FERTIRRIEGO ES LA APLICACION DE NUTRIENTES A TRAVÉS DEL SISTEMA DE RIEGO Los fertilizantes son disueltos en el sistema de riego Las raíces de la planta reciben AGUA + FERTILIZANTES al mismo tiempo en el mismo lugar

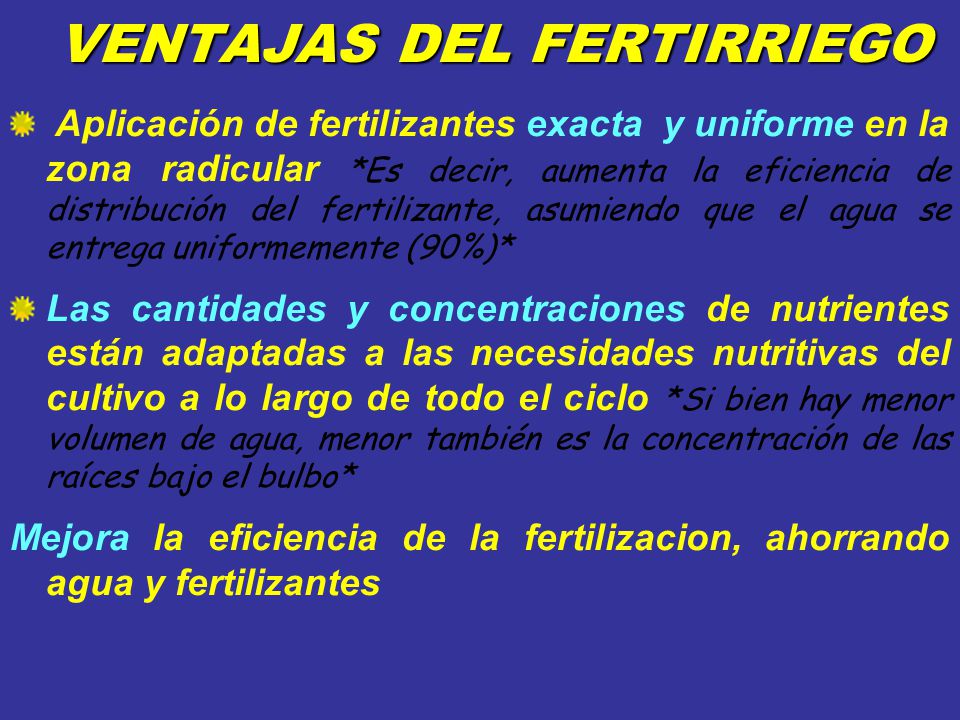

9 VENTAJAS DEL FERTIRRIEGO
Aplicación de fertilizantes exacta y uniforme en la zona radicular *Es decir, aumenta la eficiencia de distribución del fertilizante, asumiendo que el agua se entrega uniformemente (90%)* Las cantidades y concentraciones de nutrientes están adaptadas a las necesidades nutritivas del cultivo a lo largo de todo el ciclo *Si bien hay menor volumen de agua, menor también es la concentración de las raíces bajo el bulbo* Mejora la eficiencia de la fertilizacion, ahorrando agua y fertilizantes

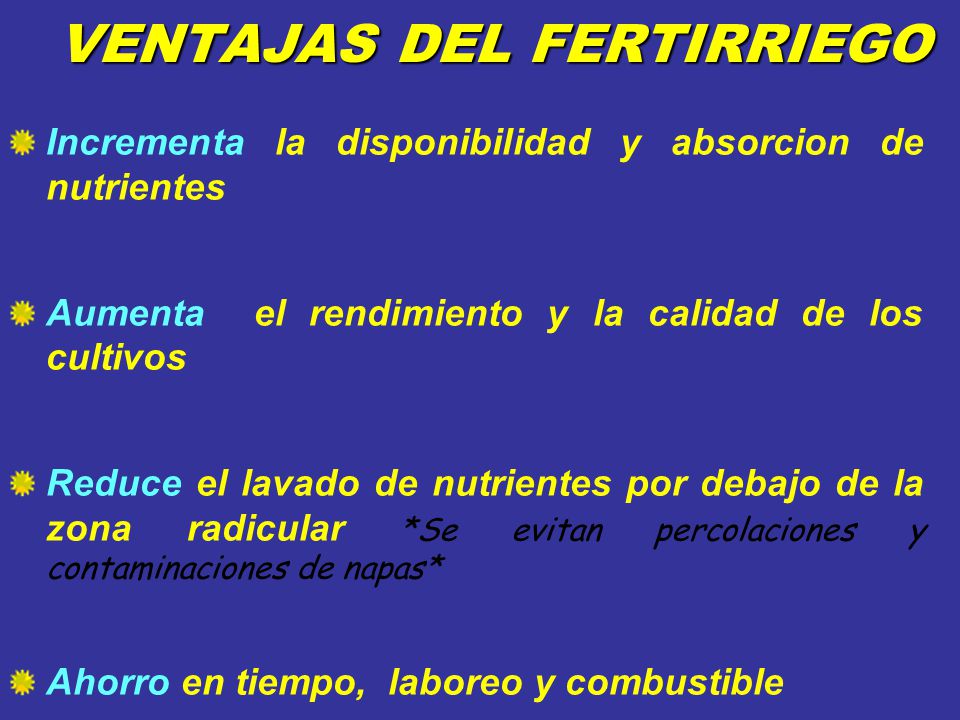

10 VENTAJAS DEL FERTIRRIEGO
Incrementa la disponibilidad y absorcion de nutrientes Aumenta el rendimiento y la calidad de los cultivos Reduce el lavado de nutrientes por debajo de la zona radicular *Se evitan percolaciones y contaminaciones de napas* Ahorro en tiempo, laboreo y combustible

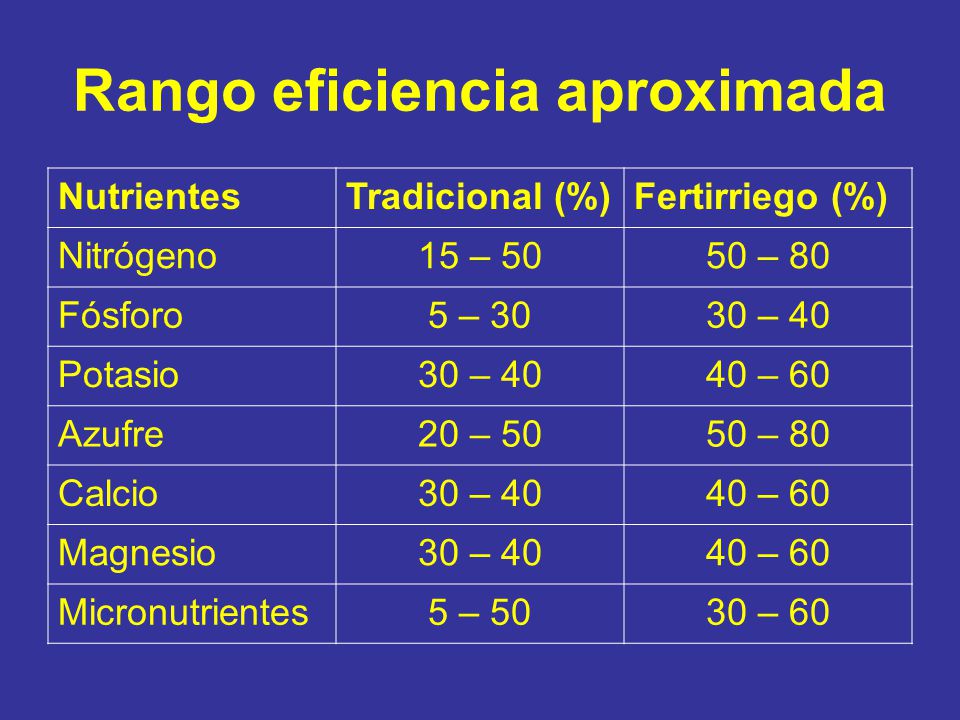

11 Rango eficiencia aproximada
Nutrientes Tradicional (%) Fertirriego (%) Nitrógeno 15 – 50 50 – 80 Fósforo 5 – 30 30 – 40 Potasio 40 – 60 Azufre 20 – 50 Calcio Magnesio Micronutrientes 5 – 50 30 – 60

12 CUIDADOS ESPECIALES CON EL FERTIRRIEGO
Costo Contaminación de las aguas subterráneas Reacciones químicas de los fertilizantes (precipitación, obturación, corrosión) Acumulación de sales en el frente de humedecimiento

13 Alternativas de fertirrigación

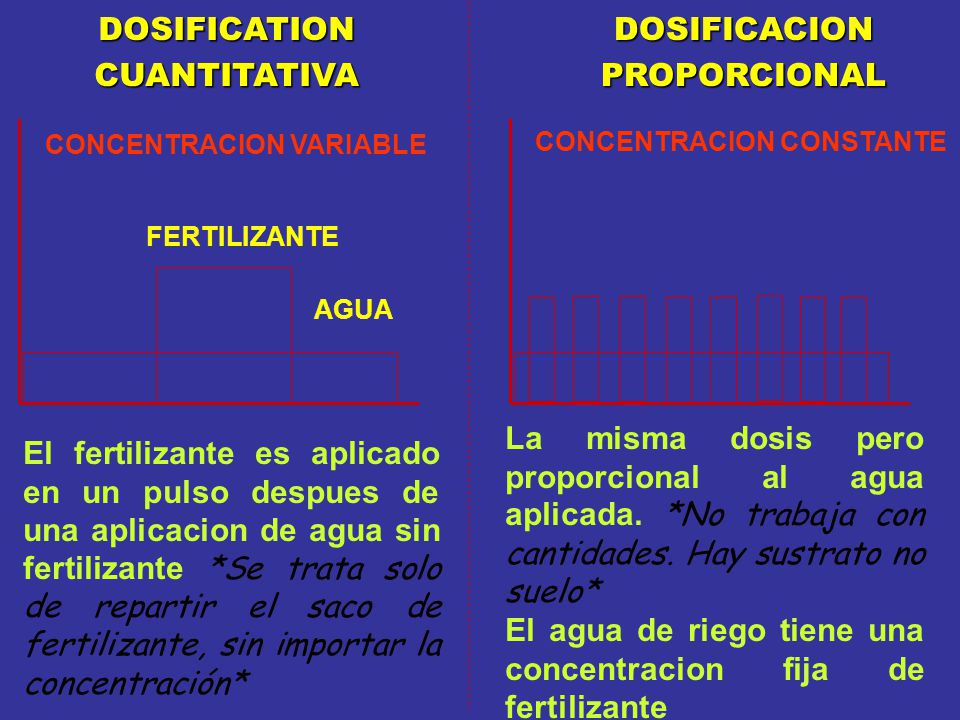

14 DOSIFICATION CUANTITATIVA DOSIFICACION PROPORCIONAL
FERTILIZANTE AGUA CONCENTRACION VARIABLE CONCENTRACION CONSTANTE La misma dosis pero proporcional al agua aplicada. *No trabaja con cantidades. Hay sustrato no suelo* El agua de riego tiene una concentracion fija de fertilizante El fertilizante es aplicado en un pulso despues de una aplicacion de agua sin fertilizante *Se trata solo de repartir el saco de fertilizante, sin importar la concentración*

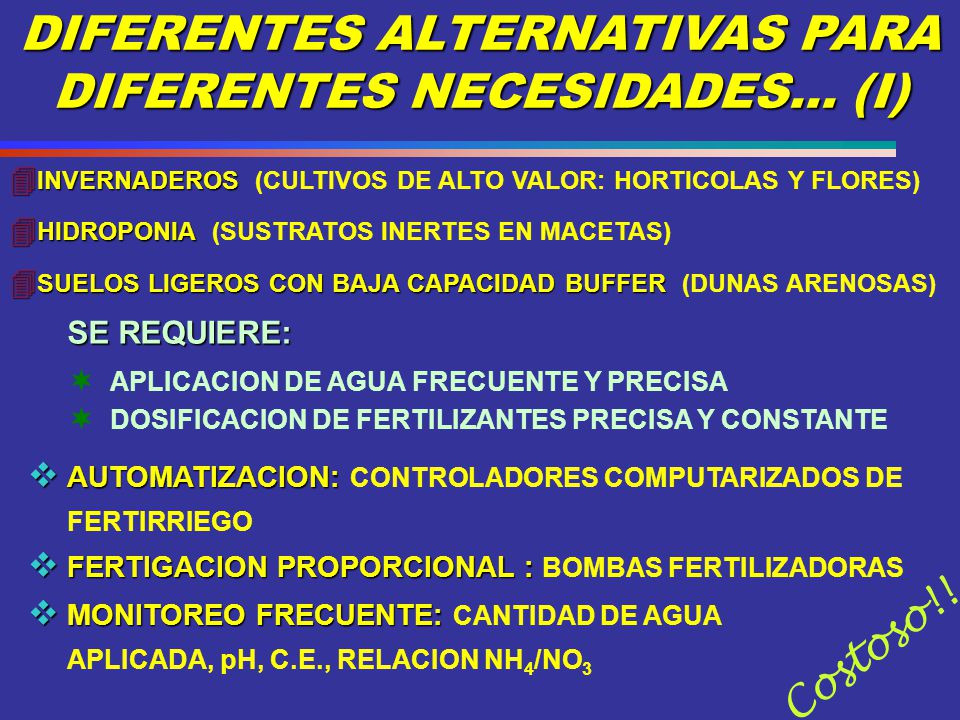

15 DIFERENTES ALTERNATIVAS PARA DIFERENTES NECESIDADES… (I)
INVERNADEROS (CULTIVOS DE ALTO VALOR: HORTICOLAS Y FLORES) HIDROPONIA (SUSTRATOS INERTES EN MACETAS) SUELOS LIGEROS CON BAJA CAPACIDAD BUFFER (DUNAS ARENOSAS) SE REQUIERE: APLICACION DE AGUA FRECUENTE Y PRECISA DOSIFICACION DE FERTILIZANTES PRECISA Y CONSTANTE AUTOMATIZACION: CONTROLADORES COMPUTARIZADOS DE FERTIRRIEGO FERTIGACION PROPORCIONAL : BOMBAS FERTILIZADORAS MONITOREO FRECUENTE: CANTIDAD DE AGUA APLICADA, pH, C.E., RELACION NH4/NO3 Costoso!!

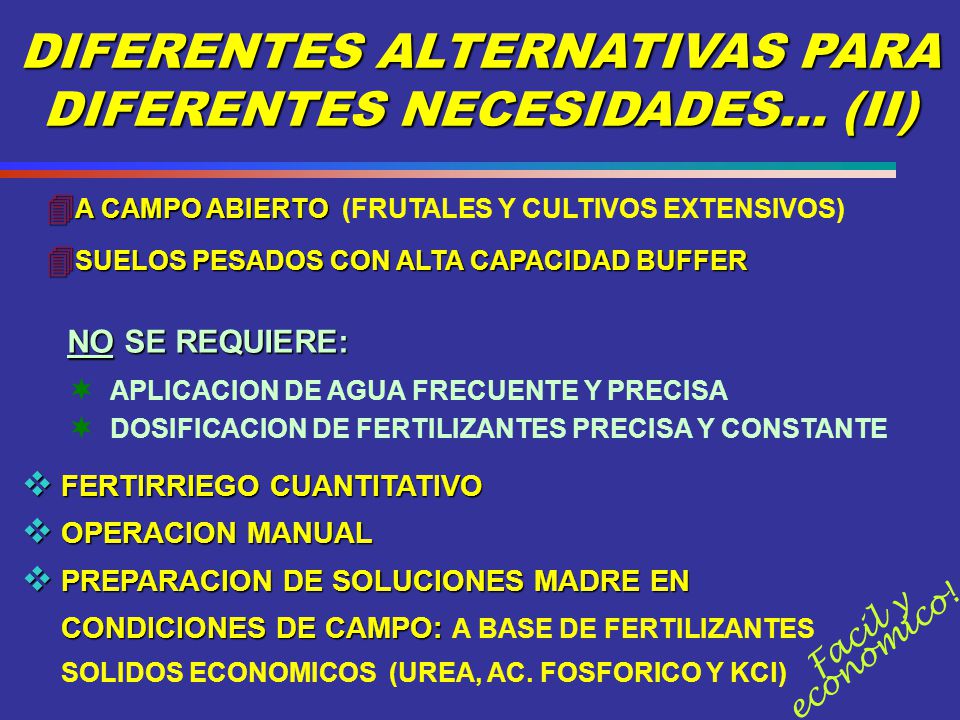

16 DIFERENTES ALTERNATIVAS PARA DIFERENTES NECESIDADES… (II)
A CAMPO ABIERTO (FRUTALES Y CULTIVOS EXTENSIVOS) SUELOS PESADOS CON ALTA CAPACIDAD BUFFER NO SE REQUIERE: APLICACION DE AGUA FRECUENTE Y PRECISA DOSIFICACION DE FERTILIZANTES PRECISA Y CONSTANTE FERTIRRIEGO CUANTITATIVO OPERACION MANUAL PREPARACION DE SOLUCIONES MADRE EN CONDICIONES DE CAMPO: A BASE DE FERTILIZANTES SOLIDOS ECONOMICOS (UREA, AC. FOSFORICO Y KCl) economico! Facil y

17 Preparación de soluciones

18 Frutales y hortalizas a campo abierto

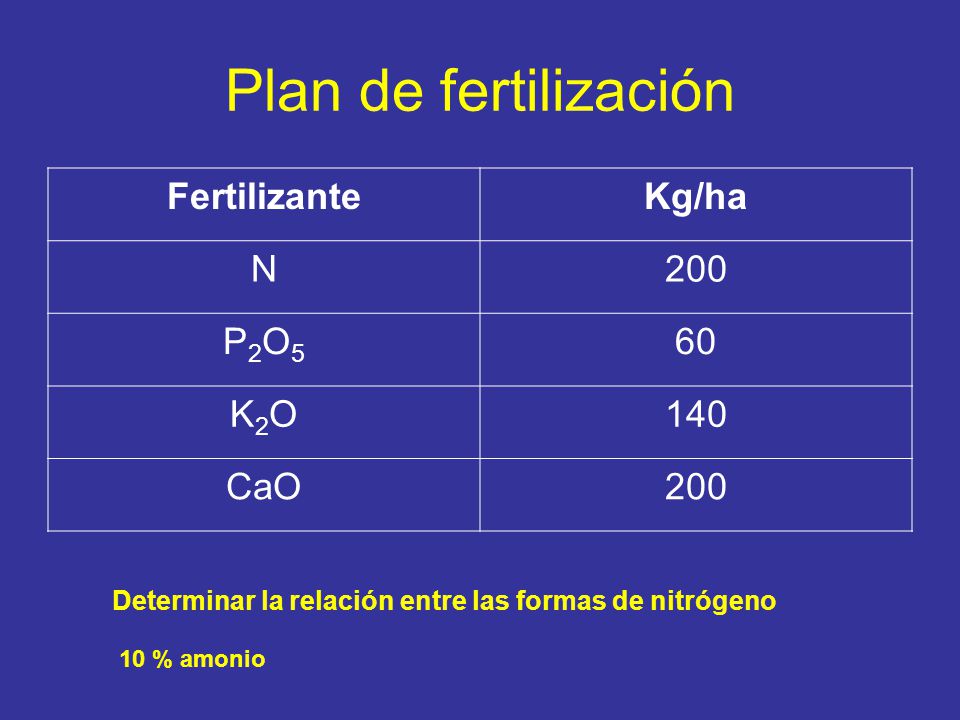

19 Plan de fertilización Fertilizante Kg/ha N 200 P2O5 60 K2O 140 CaO
Determinar la relación entre las formas de nitrógeno 10 % amonio

20 Plan de fertilización Fertilizante Kg/ha N – NH4 20 N – NO3 180 P2O5
60 K2O 140 CaO 200 Elegir fertilizantes

21 Elección fertilizantes

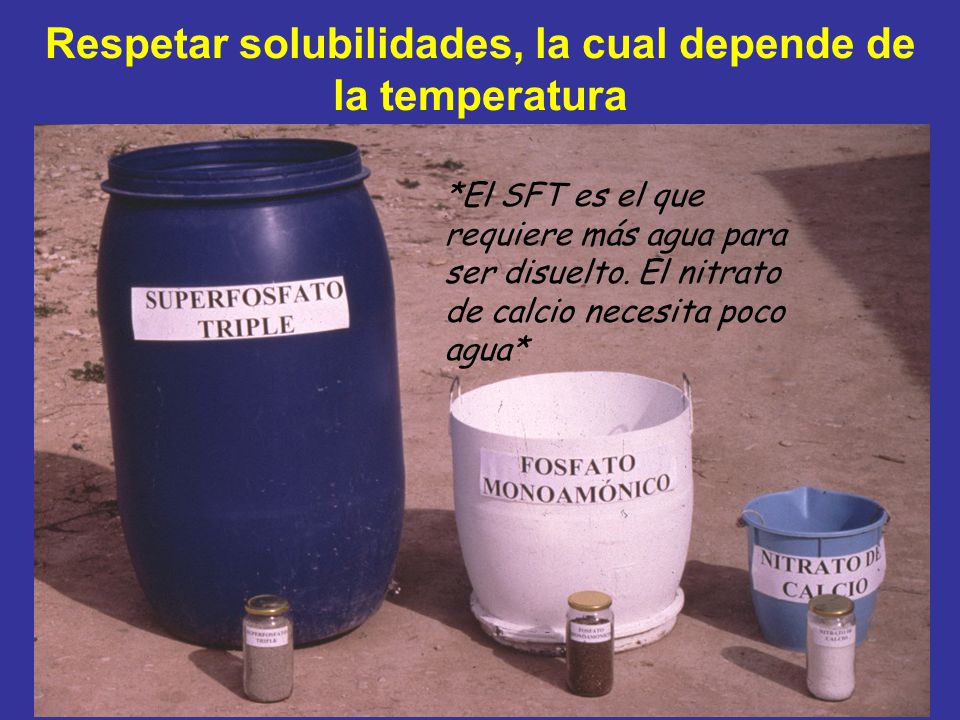

22 Respetar solubilidades, la cual depende de la temperatura
*El SFT es el que requiere más agua para ser disuelto. El nitrato de calcio necesita poco agua*

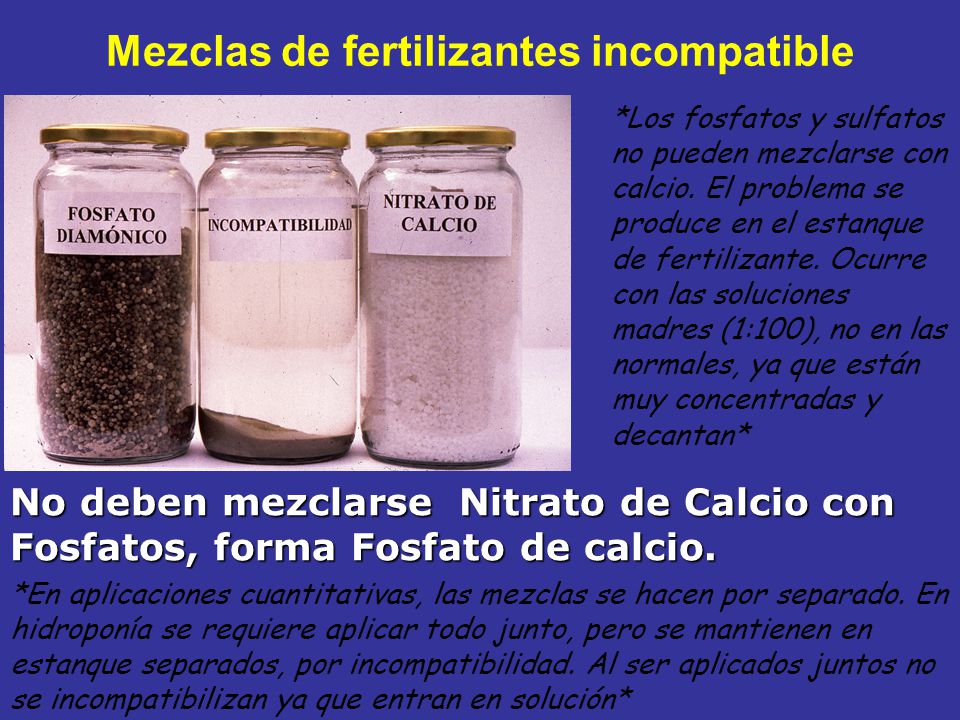

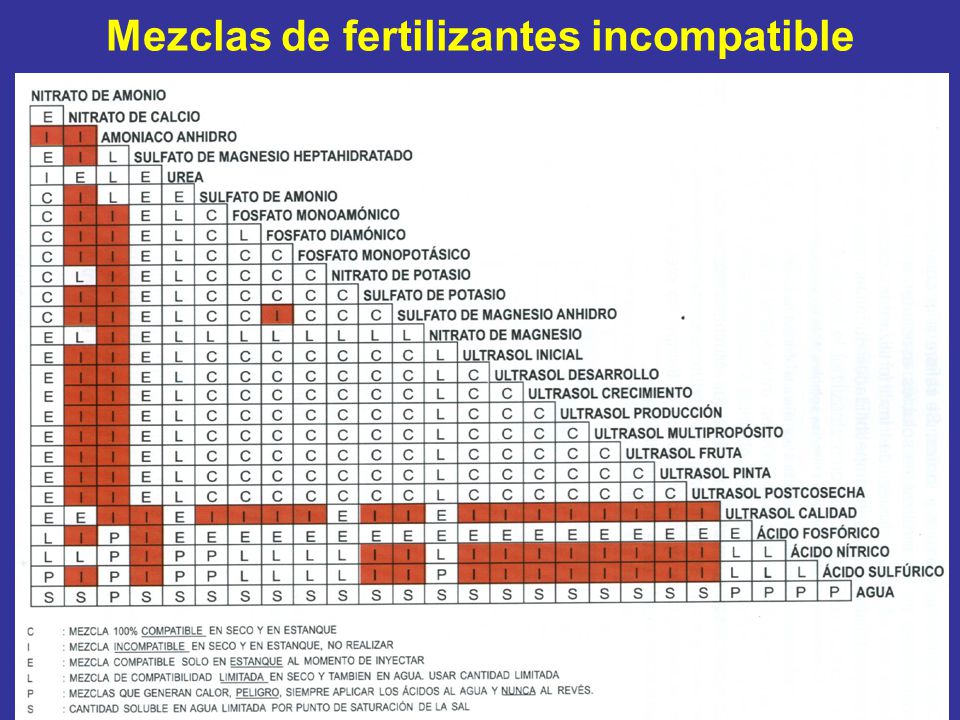

23 Mezclas de fertilizantes incompatible
*Los fosfatos y sulfatos no pueden mezclarse con calcio. El problema se produce en el estanque de fertilizante. Ocurre con las soluciones madres (1:100), no en las normales, ya que están muy concentradas y decantan* No deben mezclarse Nitrato de Calcio con Fosfatos, forma Fosfato de calcio. *En aplicaciones cuantitativas, las mezclas se hacen por separado. En hidroponía se requiere aplicar todo junto, pero se mantienen en estanque separados, por incompatibilidad. Al ser aplicados juntos no se incompatibilizan ya que entran en solución*

24 Mezclas de fertilizantes incompatible

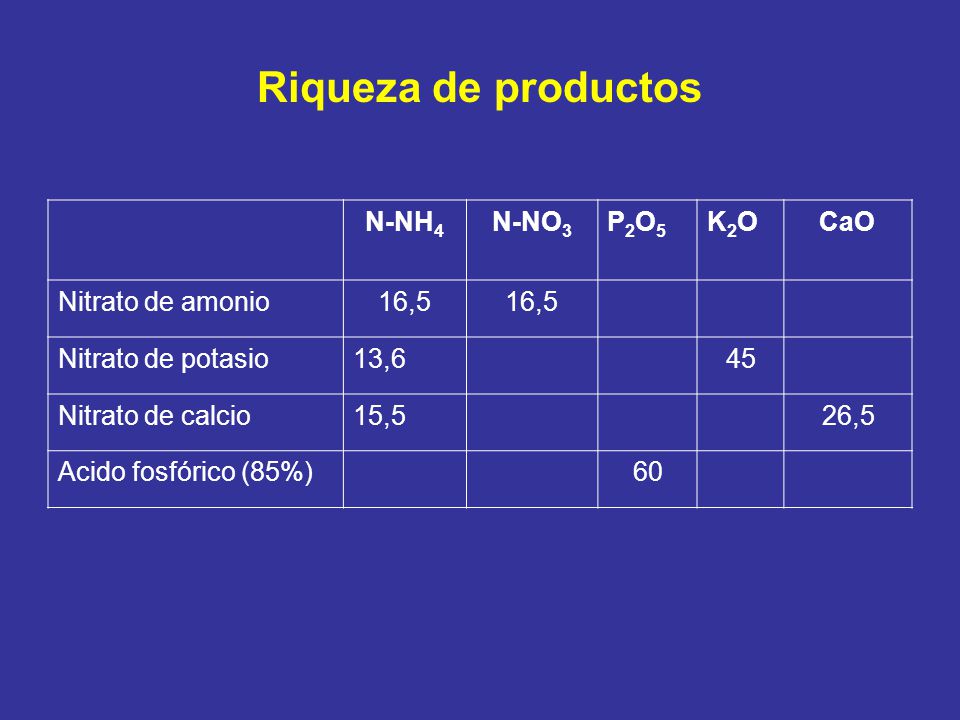

25 Riqueza de productos N-NH4 N-NO3 P2O5 K2O CaO Nitrato de amonio 16,5
Nitrato de potasio 13,6 45 Nitrato de calcio 15,5 26,5 Acido fosfórico (85%) 60

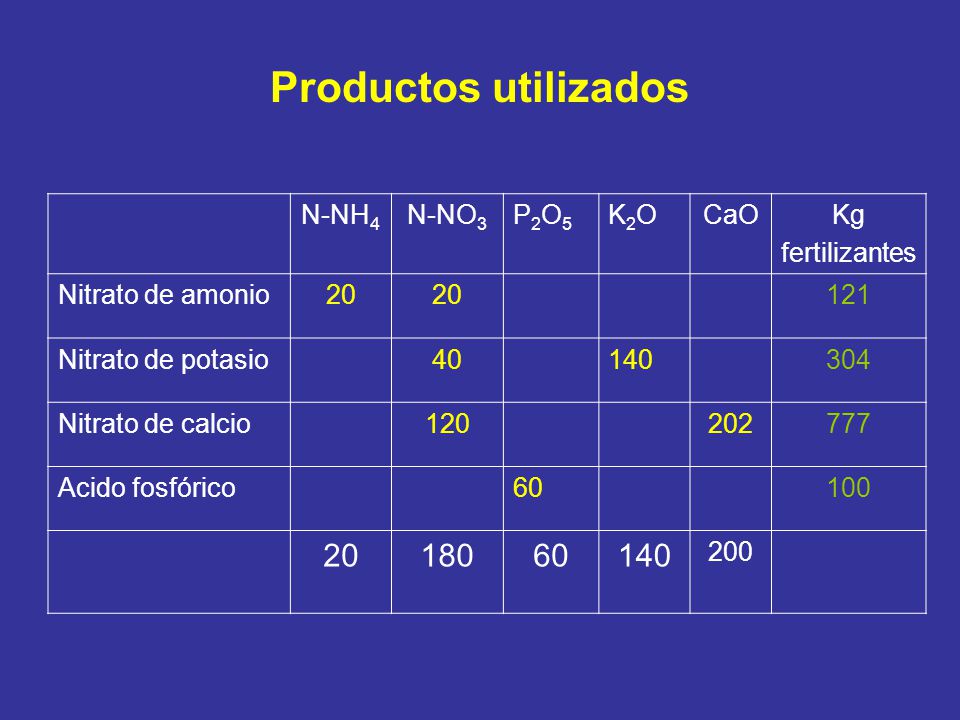

26 Productos utilizados 180 N-NH4 N-NO3 P2O5 K2O CaO Kg fertilizantes
Nitrato de amonio 20 121 Nitrato de potasio 40 140 304 Nitrato de calcio 120 202 777 Acido fosfórico 60 100 180 200

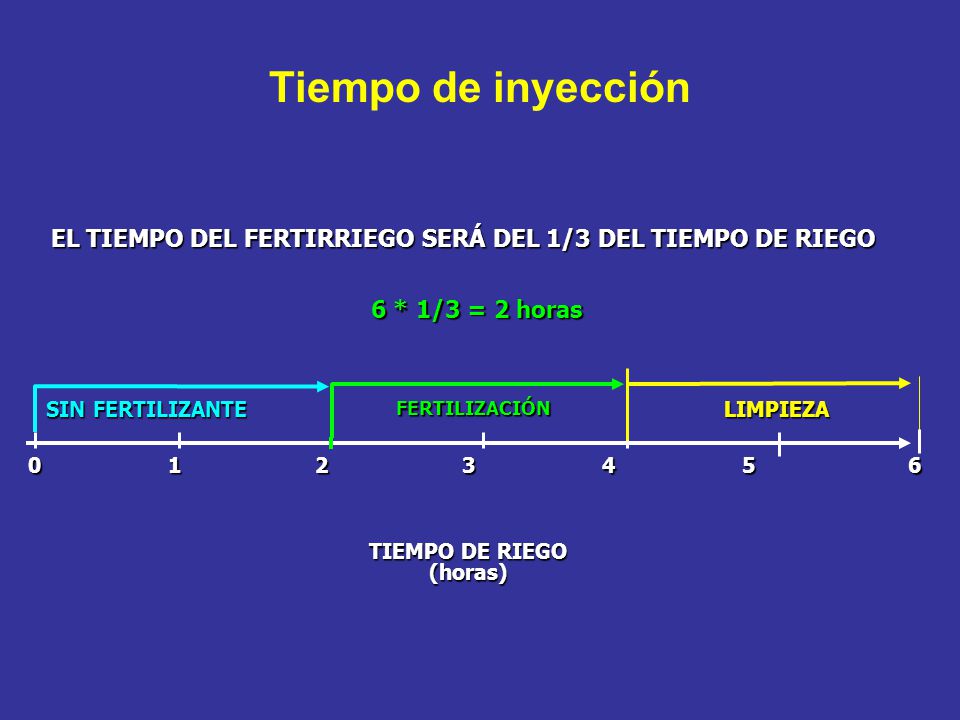

27 Tiempo de inyección EL TIEMPO DEL FERTIRRIEGO SERÁ DEL 1/3 DEL TIEMPO DE RIEGO 6 * 1/3 = 2 horas SIN FERTILIZANTE FERTILIZACIÓN LIMPIEZA TIEMPO DE RIEGO (horas)

28 Preguntas por resolver
En cuanto tiempo aplico el fertilizante necesario Cual es la concentración máxima que puedo permitir en el agua de riego Cual es la concentración máxima en el estanque de fertilización

29 En invernadero e hidroponía

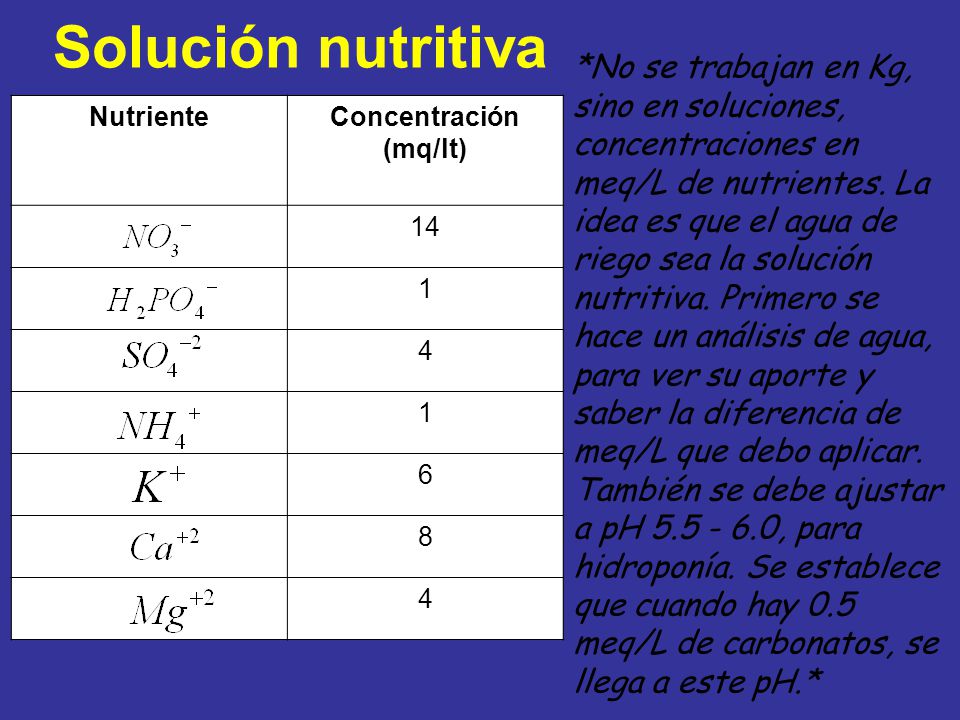

30 Concentración (mq/lt)
Solución nutritiva *No se trabajan en Kg, sino en soluciones, concentraciones en meq/L de nutrientes. La idea es que el agua de riego sea la solución nutritiva. Primero se hace un análisis de agua, para ver su aporte y saber la diferencia de meq/L que debo aplicar. También se debe ajustar a pH , para hidroponía. Se establece que cuando hay 0.5 meq/L de carbonatos, se llega a este pH.* Nutriente Concentración (mq/lt) 14 1 4 6 8

31 Concentración (mq/lt)
Aporte agua de riego *Para llegar al pH deseado se pueden aplicar ácidos cítrico, sulfúrico, etc, pero con ello, a la vez, se está añadiendo cantidades de sulfato y nitrato, por lo que hay que recalcular* *Luego se traducen los meq/L a producto comercial en g/L y g/m3* Nutriente Concentración (mq/lt) 0,40 2,34 3,25 0,49 0,02 3,08 2,26 pH =7,1 CE = 0,6

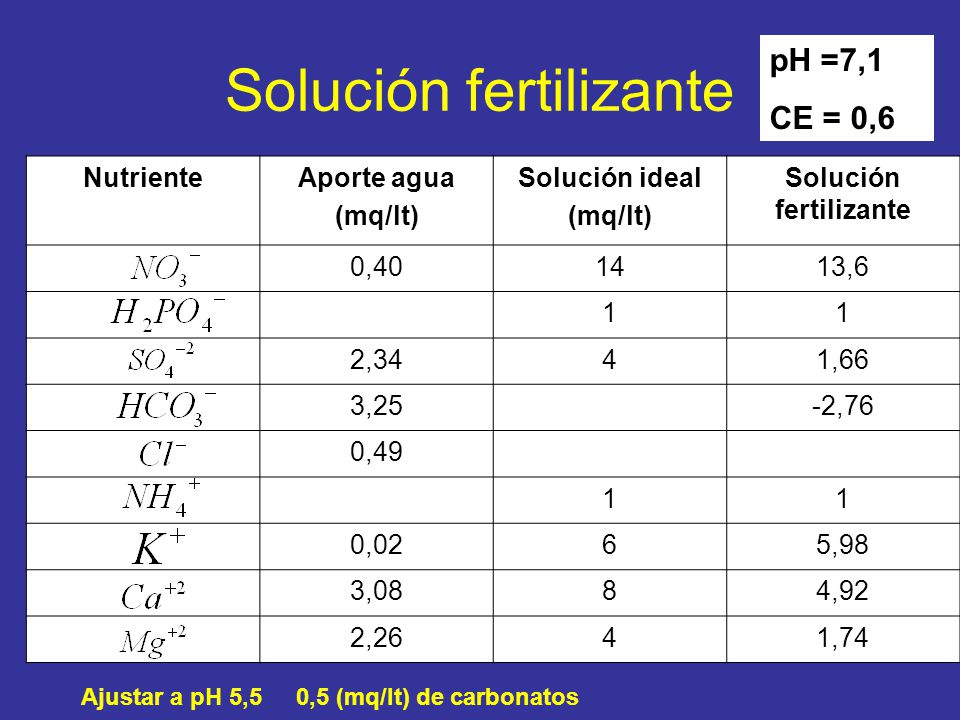

32 Solución fertilizante
pH =7,1 CE = 0,6 Nutriente Aporte agua (mq/lt) Solución ideal Solución fertilizante 0,40 14 13,6 1 2,34 4 1,66 3,25 -2,76 0,49 0,02 6 5,98 3,08 8 4,92 2,26 1,74 Ajustar a pH 5, ,5 (mq/lt) de carbonatos

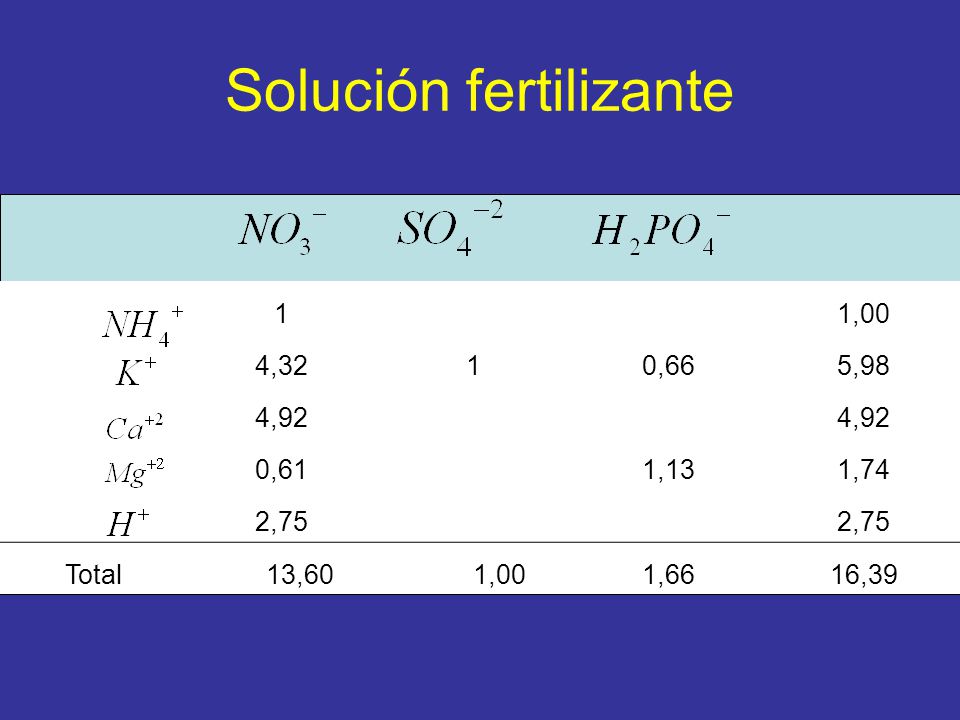

33 Solución fertilizante
1 1,00 4,32 0,66 5,98 4,92 0,61 1,13 1,74 2,75 Total 13,60 1,66 16,39

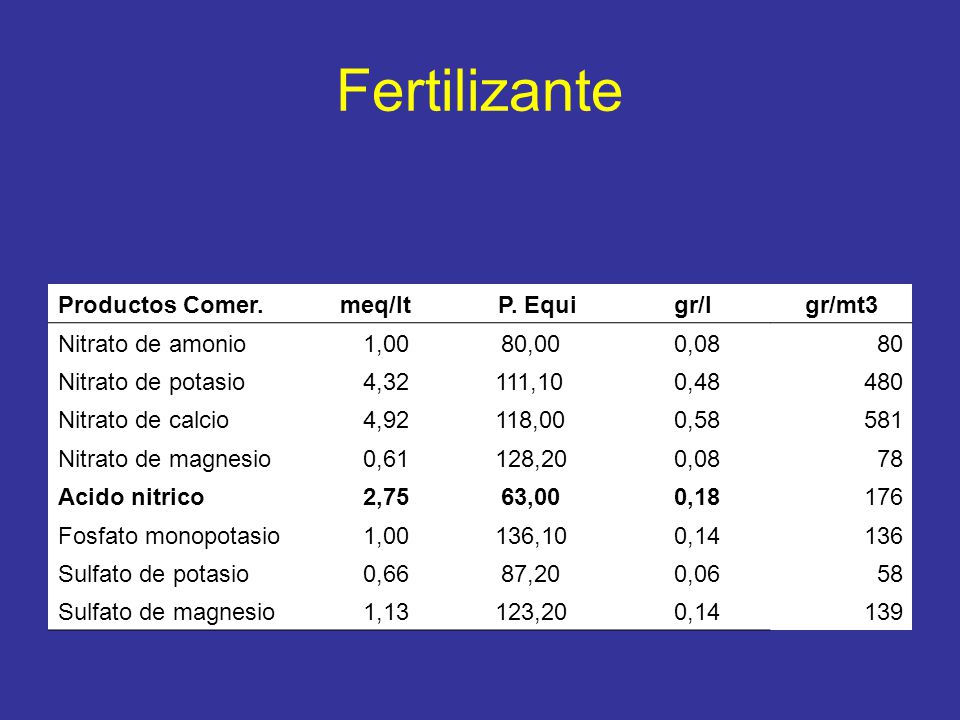

34 Fertilizante Productos Comer. meq/lt P. Equi gr/l gr/mt3
Nitrato de amonio 1,00 80,00 0,08 80 Nitrato de potasio 4,32 111,10 0,48 480 Nitrato de calcio 4,92 118,00 0,58 581 Nitrato de magnesio 0,61 128,20 78 Acido nitrico 2,75 63,00 0,18 176 Fosfato monopotasio 136,10 0,14 136 Sulfato de potasio 0,66 87,20 0,06 58 Sulfato de magnesio 1,13 123,20 139

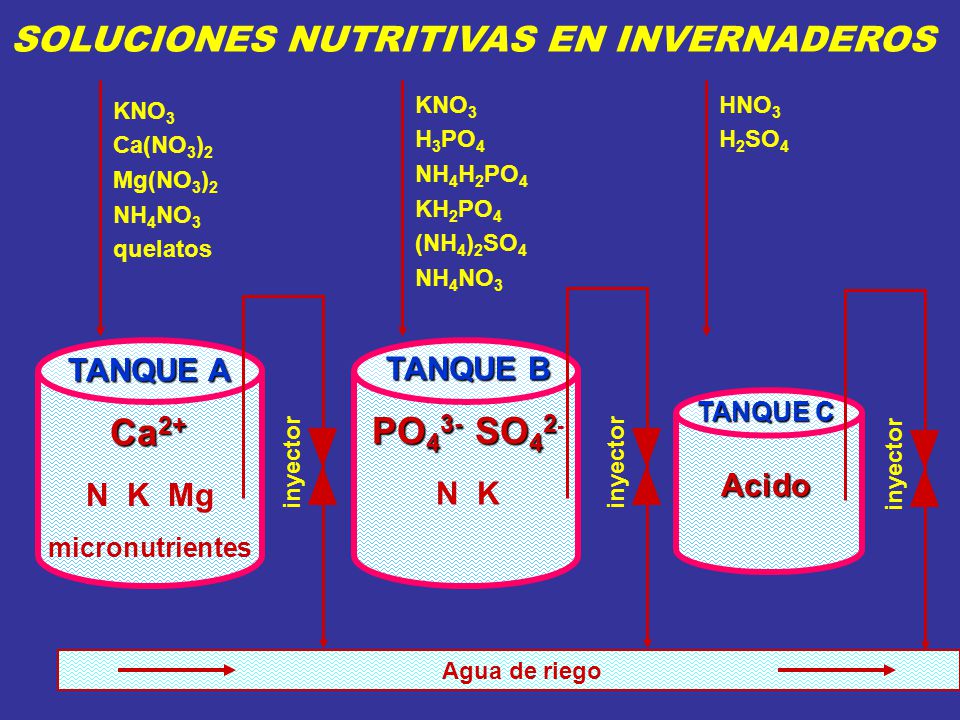

35 Ca2+ PO43- SO42- SOLUCIONES NUTRITIVAS EN INVERNADEROS TANQUE A
KNO3 Ca(NO3)2 Mg(NO3)2 NH4NO3 quelatos KNO3 H3PO4 NH4H2PO4 KH2PO4 (NH4)2SO4 NH4NO3 HNO3 H2SO4 TANQUE A Ca2+ N K Mg micronutrientes TANQUE B PO43- SO42- N K TANQUE C Acido inyector Agua de riego

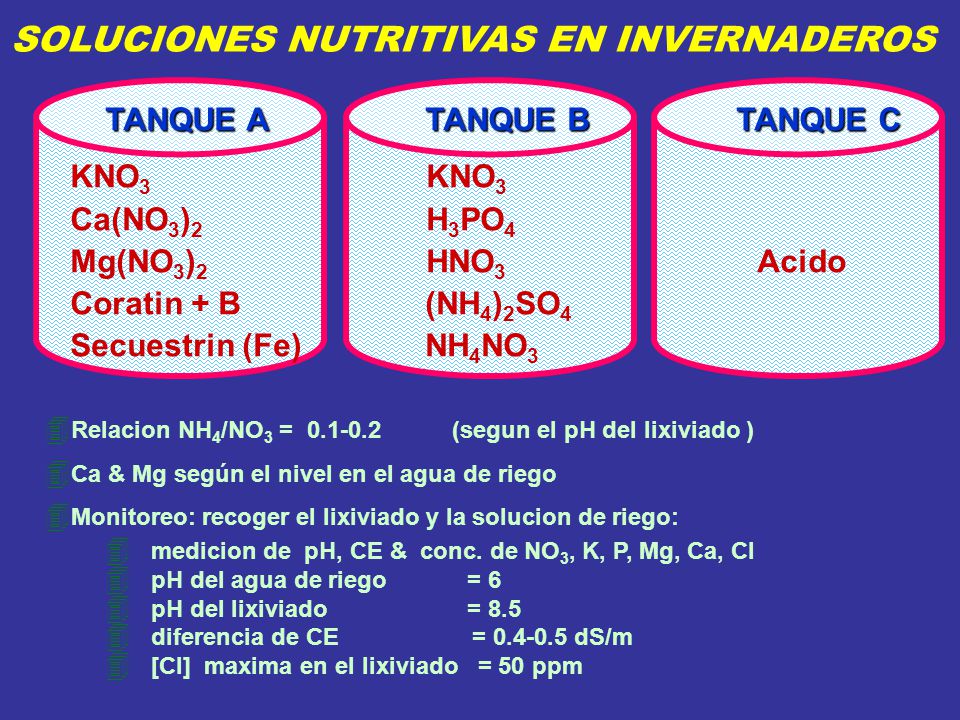

36 SOLUCIONES NUTRITIVAS EN INVERNADEROS
TANQUE A TANQUE B TANQUE C KNO KNO3 Ca(NO3) H3PO4 Mg(NO3) HNO Acido Coratin + B (NH4)2SO4 Secuestrin (Fe) NH4NO3 Relacion NH4/NO3 = (segun el pH del lixiviado ) Ca & Mg según el nivel en el agua de riego Monitoreo: recoger el lixiviado y la solucion de riego: medicion de pH, CE & conc. de NO3, K, P, Mg, Ca, Cl pH del agua de riego = 6 pH del lixiviado = 8.5 diferencia de CE = dS/m [Cl] maxima en el lixiviado = 50 ppm

37 Seguimiento y control:
Monitoreo

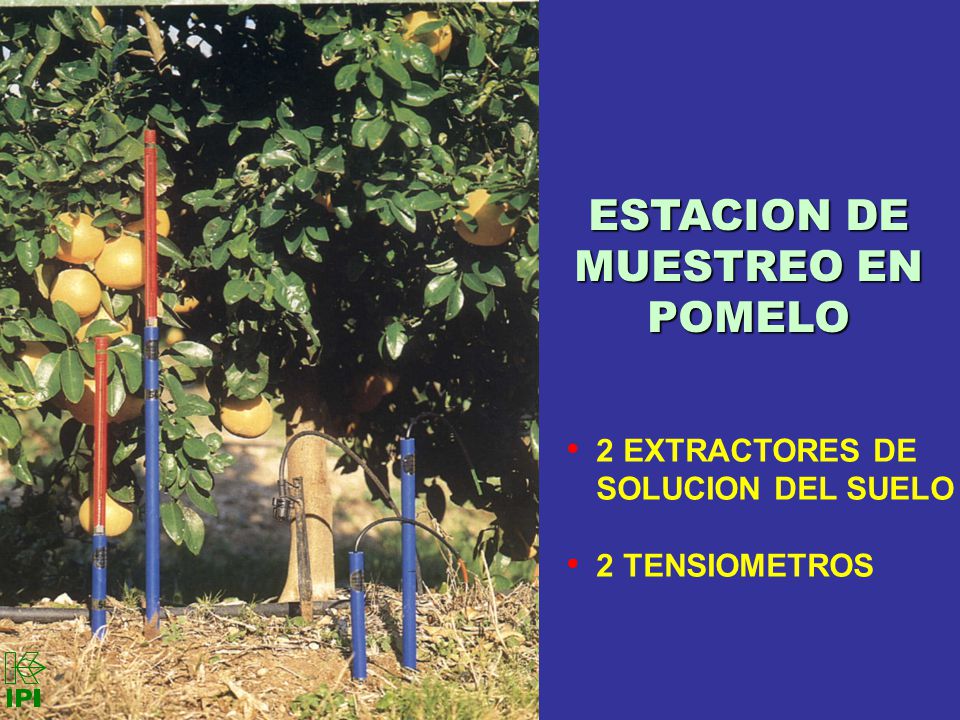

38 ESTACION DE MUESTREO EN POMELO
2 EXTRACTORES DE SOLUCION DEL SUELO 2 TENSIOMETROS

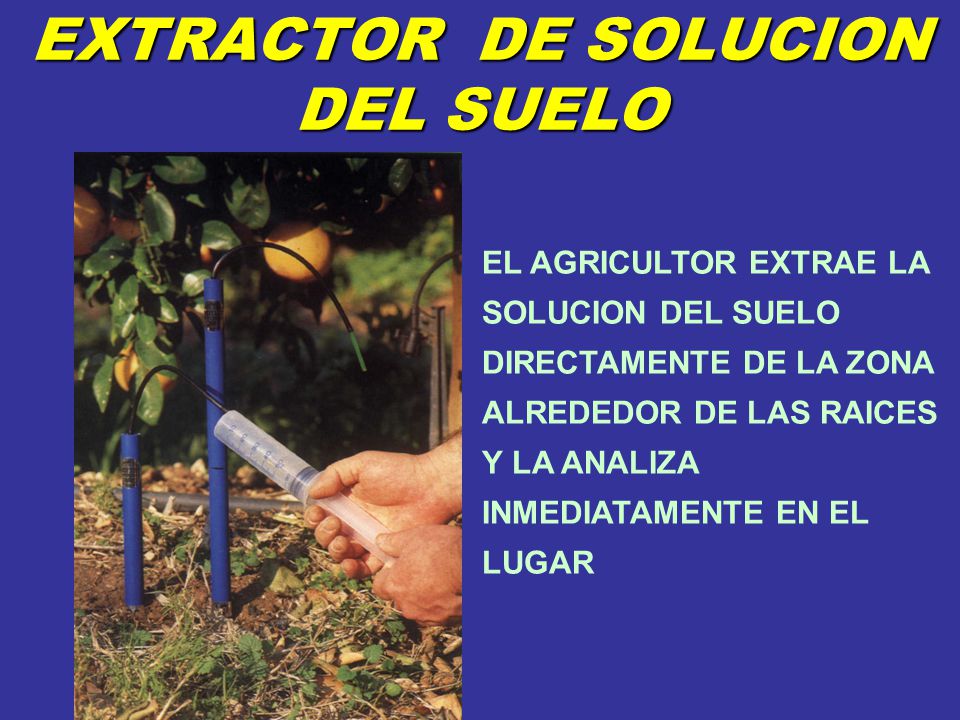

39 EXTRACTOR DE SOLUCION DEL SUELO
EL AGRICULTOR EXTRAE LA SOLUCION DEL SUELO DIRECTAMENTE DE LA ZONA ALREDEDOR DE LAS RAICES Y LA ANALIZA INMEDIATAMENTE EN EL LUGAR

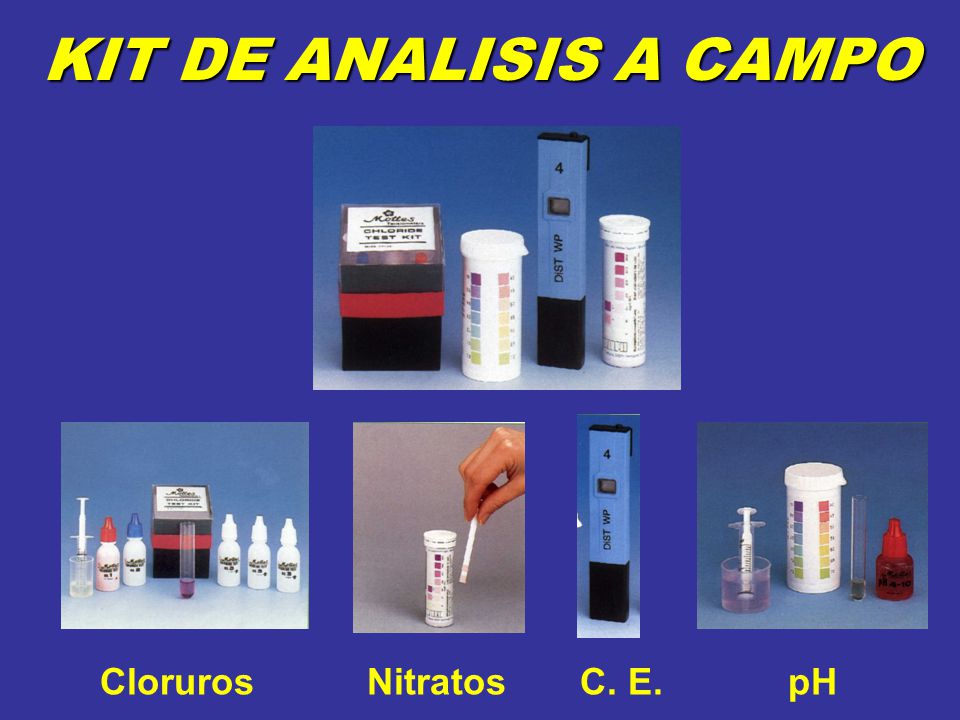

40 KIT DE ANALISIS A CAMPO Cloruros Nitratos C. E. pH

41 ESQUEMA DEL FERTIRRIEGO EN SUSTRATOS Y/O INVERNADEROS
CORRECCION ANALISIS DEL AGUA DE RIEGO ANALISIS FOLIAR SOLUCION NUTRITIVA EN LA RIZOSFERA K P N FERTIRRIEGO SOLUCION FERTILIZANTE NO3 NH4 K Ca Mg Fe Zn pH - EC A NO3 NH4 PO4 SO4 B PLANTA CURVA DE ABSORCION DEL CULTIVO tiempo N P K DIAGNOSTICO DEL ESTADO NUTRITIVO Programa Absorcion radicular Reaccion con el sustrato H+/ OH- NO3:NH4 ANALISIS pH CE Cl NO3 CORRECCION NO3 NH4 P K Ca Mg Fe Zn pH - EC SOLUCION LIXIVIADA

42 Formas de inyección De fertilizantes

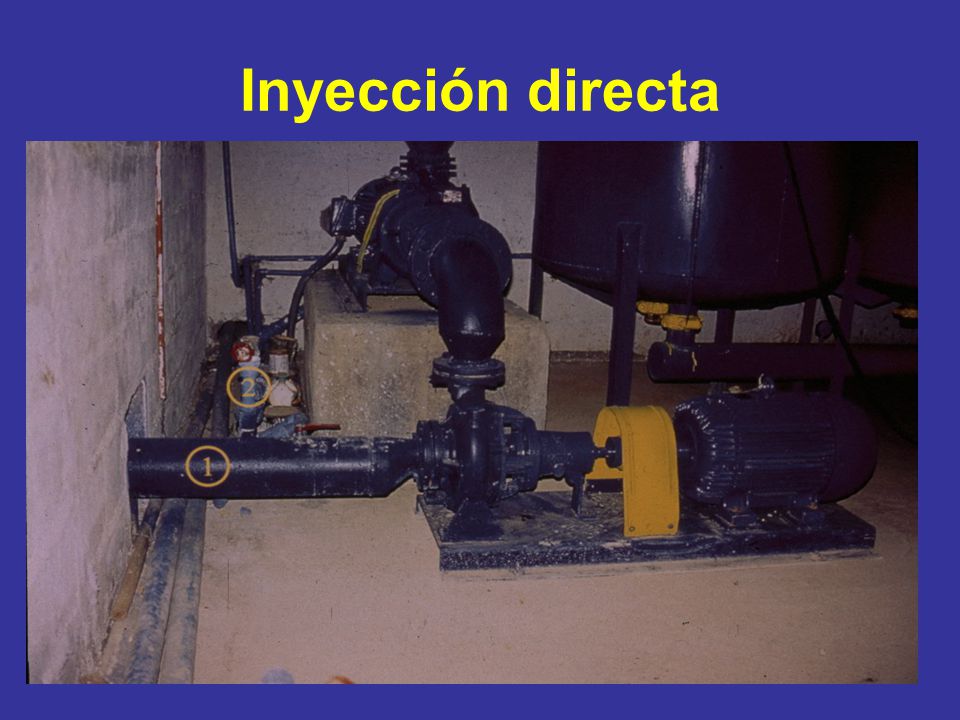

43 Inyección directa

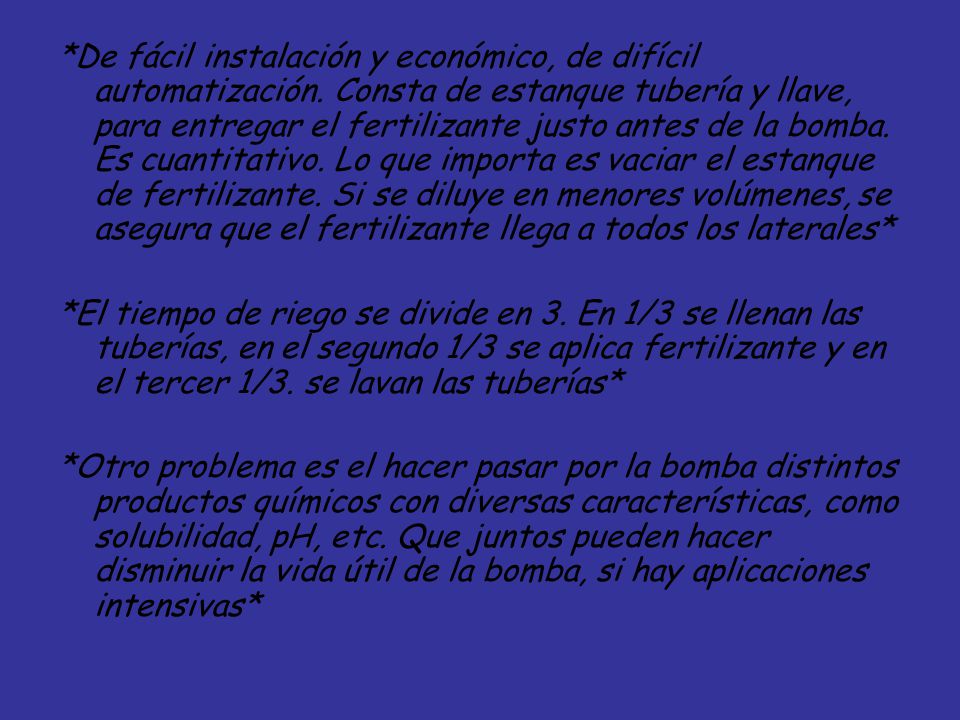

44 De fácil instalación y económico, de difícil automatización
*De fácil instalación y económico, de difícil automatización. Consta de estanque tubería y llave, para entregar el fertilizante justo antes de la bomba. Es cuantitativo. Lo que importa es vaciar el estanque de fertilizante. Si se diluye en menores volúmenes, se asegura que el fertilizante llega a todos los laterales* *El tiempo de riego se divide en 3. En 1/3 se llenan las tuberías, en el segundo 1/3 se aplica fertilizante y en el tercer 1/3. se lavan las tuberías* *Otro problema es el hacer pasar por la bomba distintos productos químicos con diversas características, como solubilidad, pH, etc. Que juntos pueden hacer disminuir la vida útil de la bomba, si hay aplicaciones intensivas*

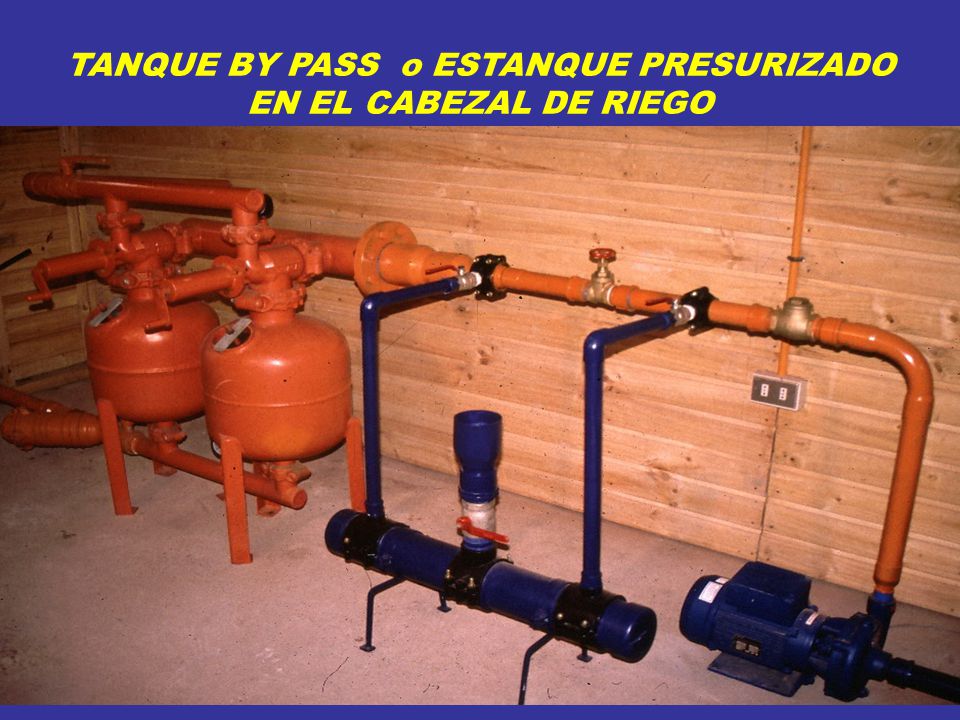

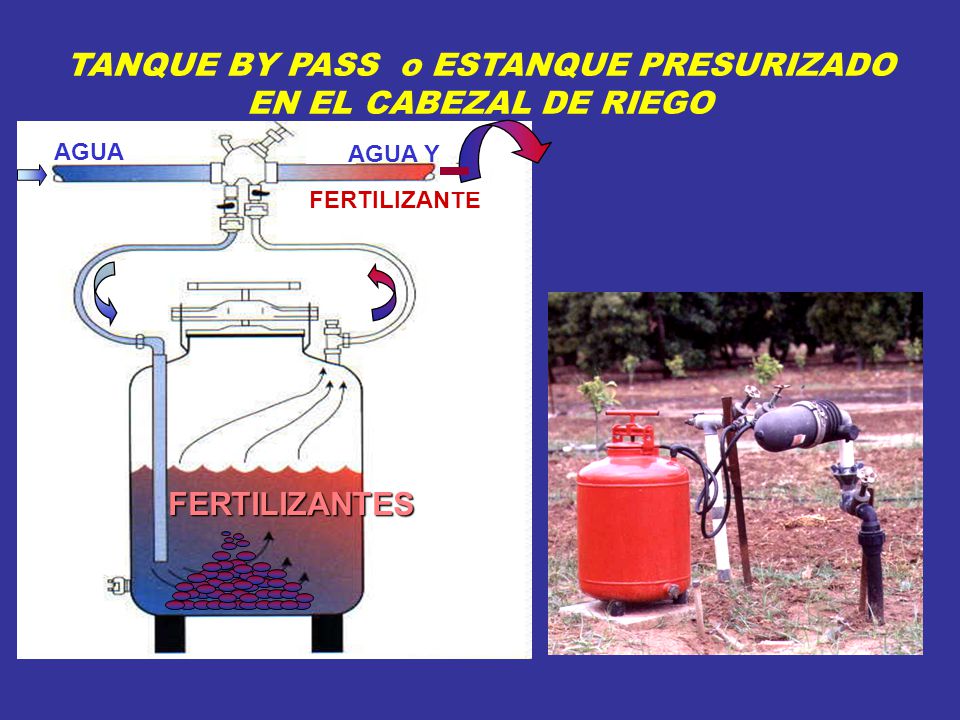

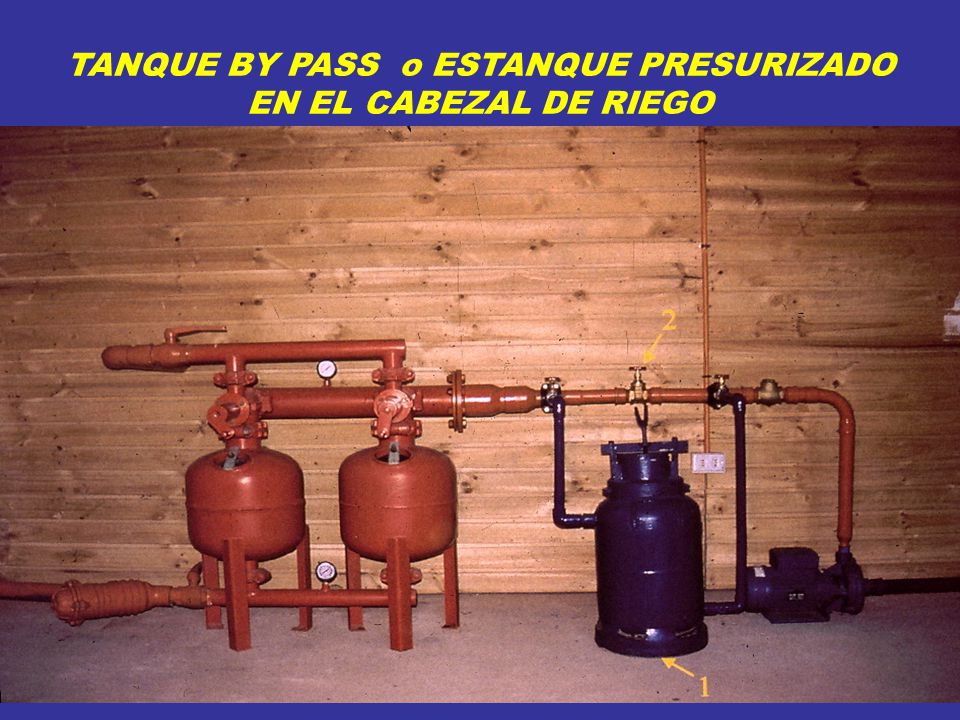

45 TANQUE BY PASS o ESTANQUE PRESURIZADO
EN EL CABEZAL DE RIEGO AGUA AGUA Y FERTILIZANTE FERTILIZANTES

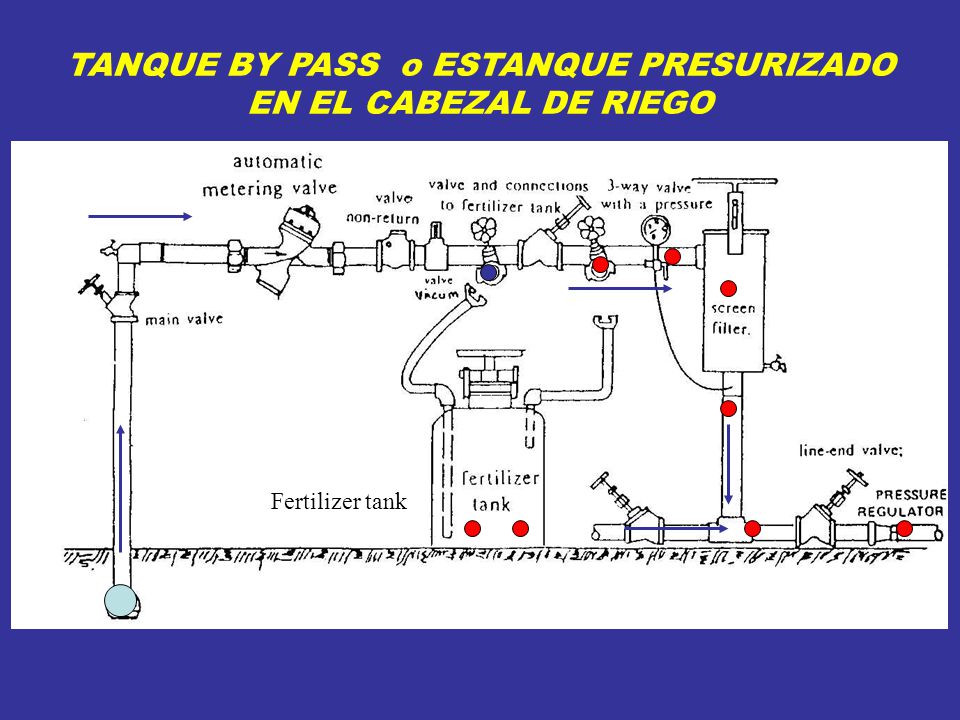

46 TANQUE BY PASS o ESTANQUE PRESURIZADO
EN EL CABEZAL DE RIEGO Fertilizer tank

47 TANQUE BY PASS o ESTANQUE PRESURIZADO
EN EL CABEZAL DE RIEGO

48 TANQUE BY PASS o ESTANQUE PRESURIZADO
EN EL CABEZAL DE RIEGO

49 TANQUE BY PASS o ESTANQUE PRESURIZADO
EN EL CABEZAL DE RIEGO

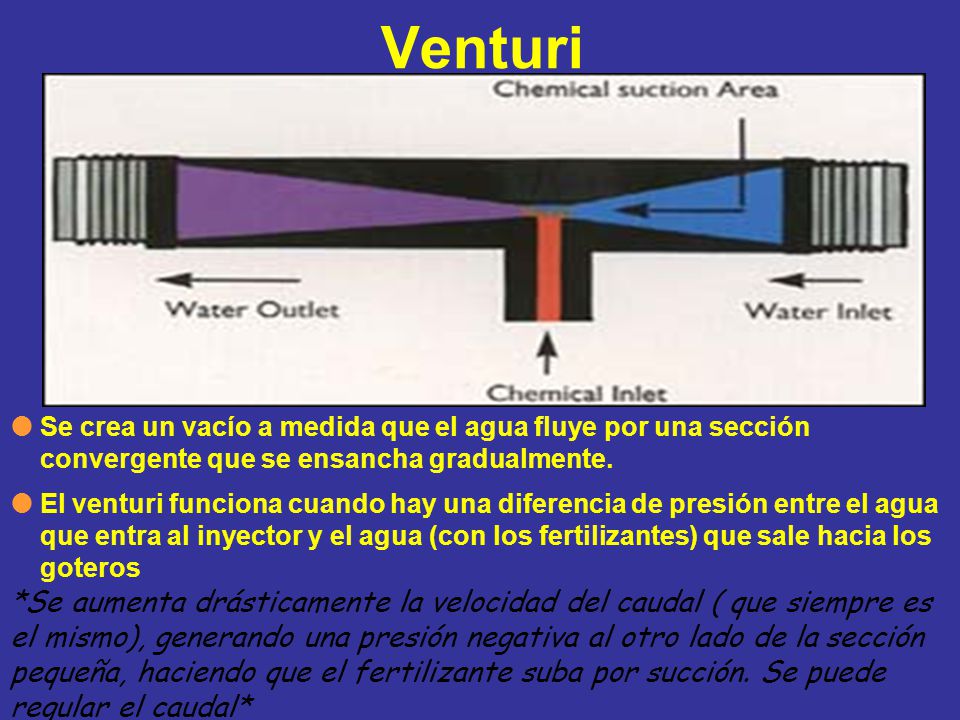

50 Venturi Se crea un vacío a medida que el agua fluye por una sección convergente que se ensancha gradualmente. El venturi funciona cuando hay una diferencia de presión entre el agua que entra al inyector y el agua (con los fertilizantes) que sale hacia los goteros *Se aumenta drásticamente la velocidad del caudal ( que siempre es el mismo), generando una presión negativa al otro lado de la sección pequeña, haciendo que el fertilizante suba por succión. Se puede regular el caudal*

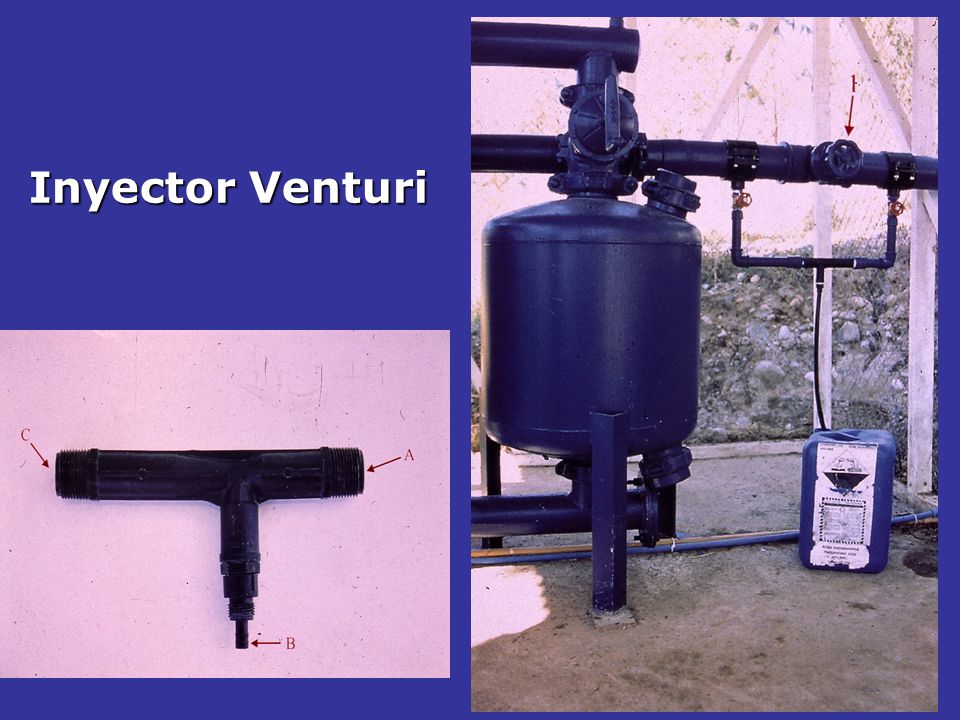

51 Inyector Venturi

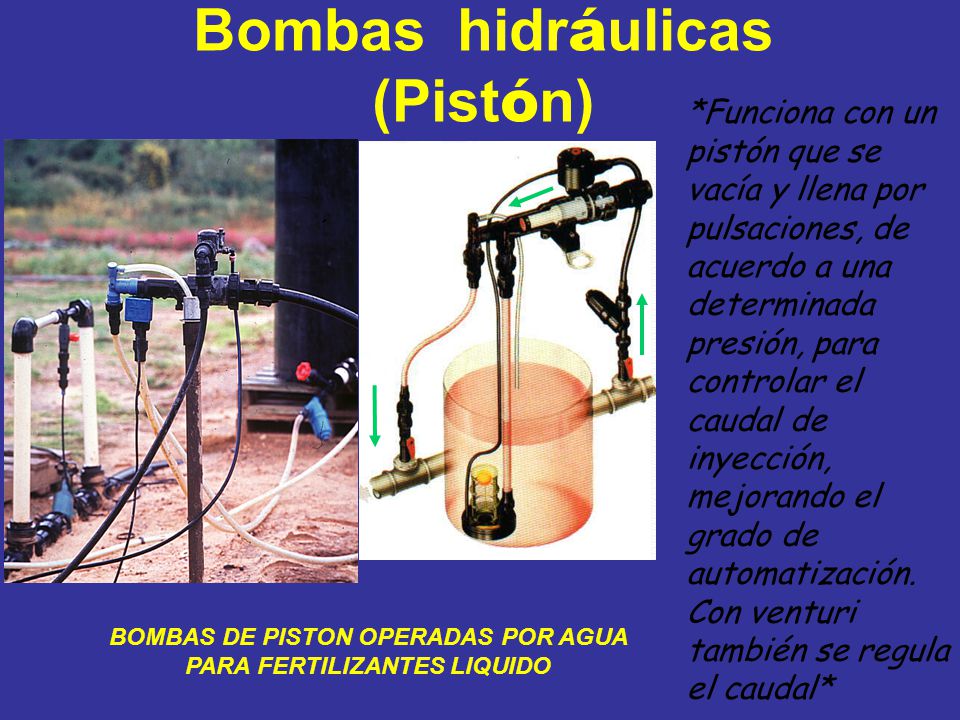

52 Bombas hidráulicas (Pistón)
*Funciona con un pistón que se vacía y llena por pulsaciones, de acuerdo a una determinada presión, para controlar el caudal de inyección, mejorando el grado de automatización. Con venturi también se regula el caudal* BOMBAS DE PISTON OPERADAS POR AGUA PARA FERTILIZANTES LIQUIDO

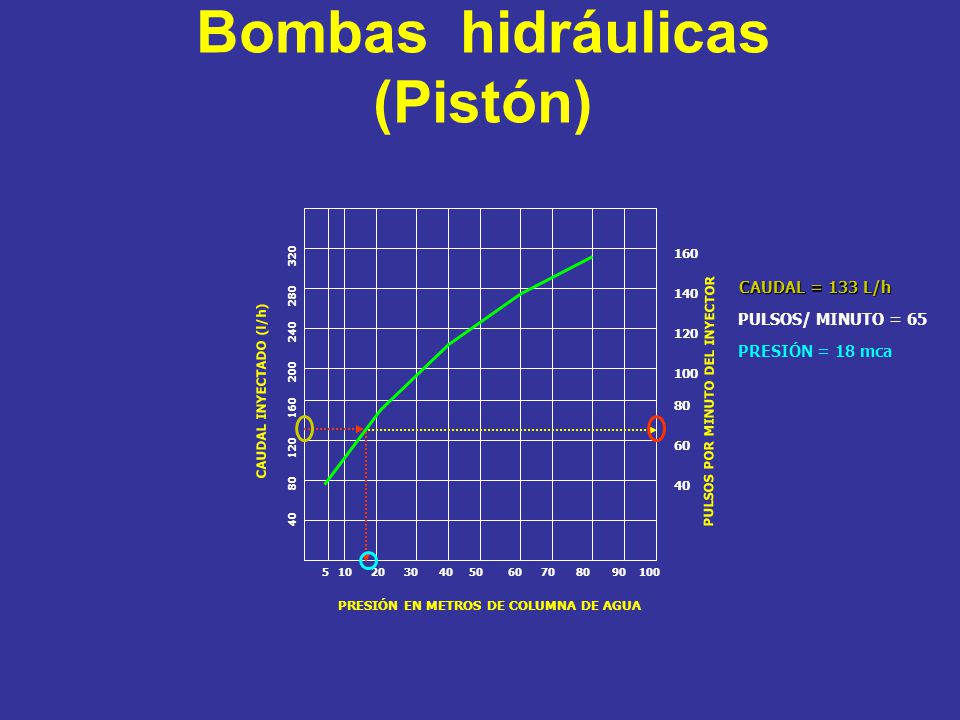

53 Bombas hidráulicas (Pistón)
160 CAUDAL = 133 L/h 140 PULSOS/ MINUTO = 65 120 PRESIÓN = 18 mca 100 CAUDAL INYECTADO (l/h) PULSOS POR MINUTO DEL INYECTOR 80 60 40 PRESIÓN EN METROS DE COLUMNA DE AGUA

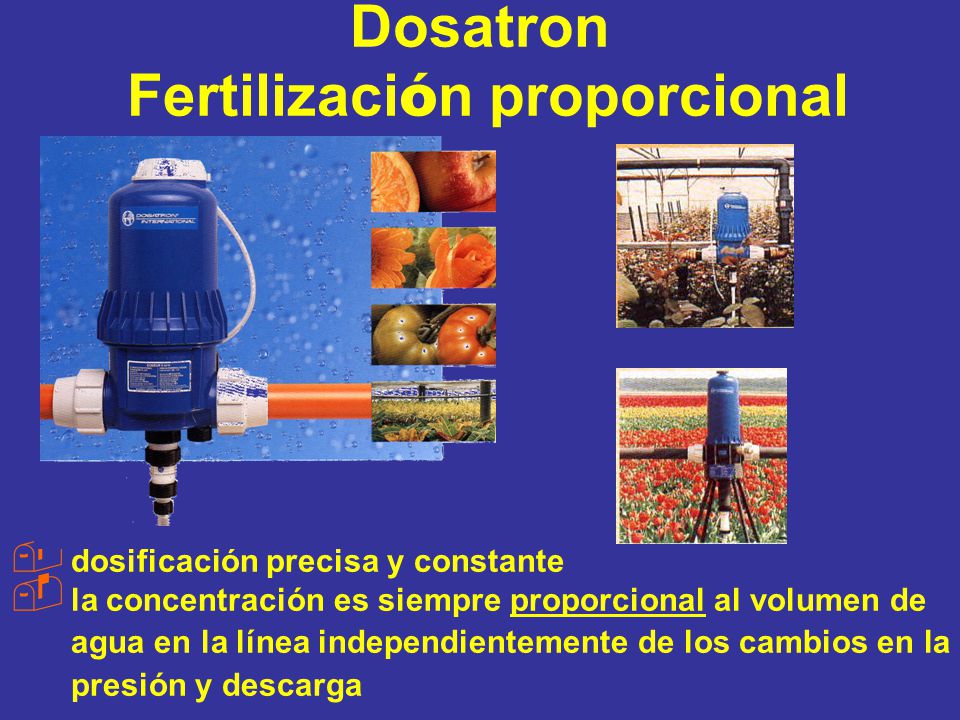

54 Dosatron Fertilización proporcional
dosificación precisa y constante la concentración es siempre proporcional al volumen de agua en la línea independientemente de los cambios en la presión y descarga

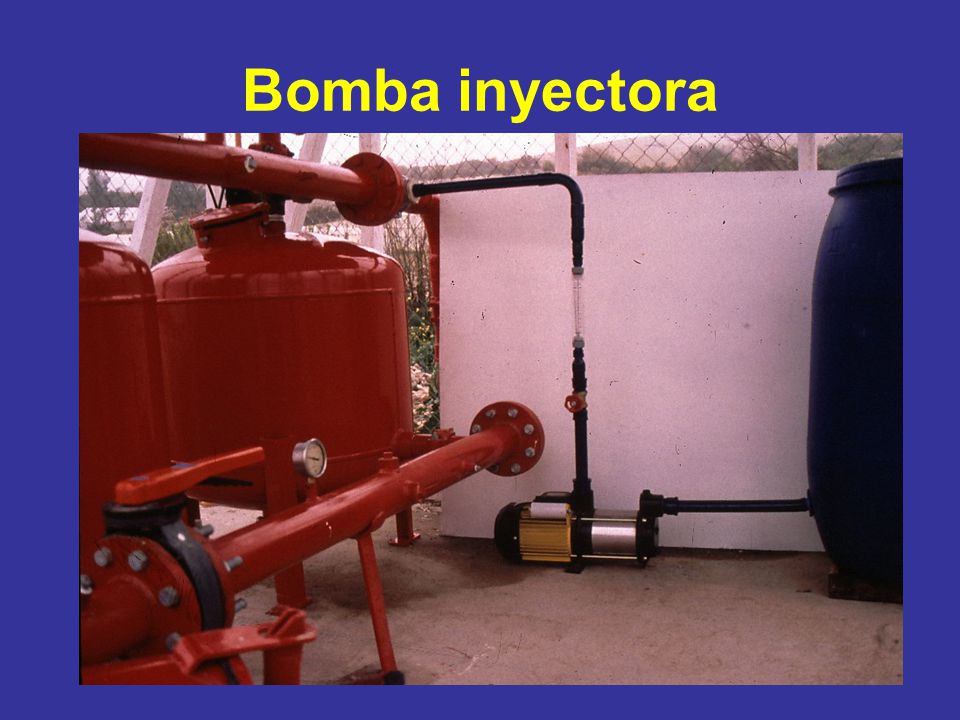

55 Bomba inyectora

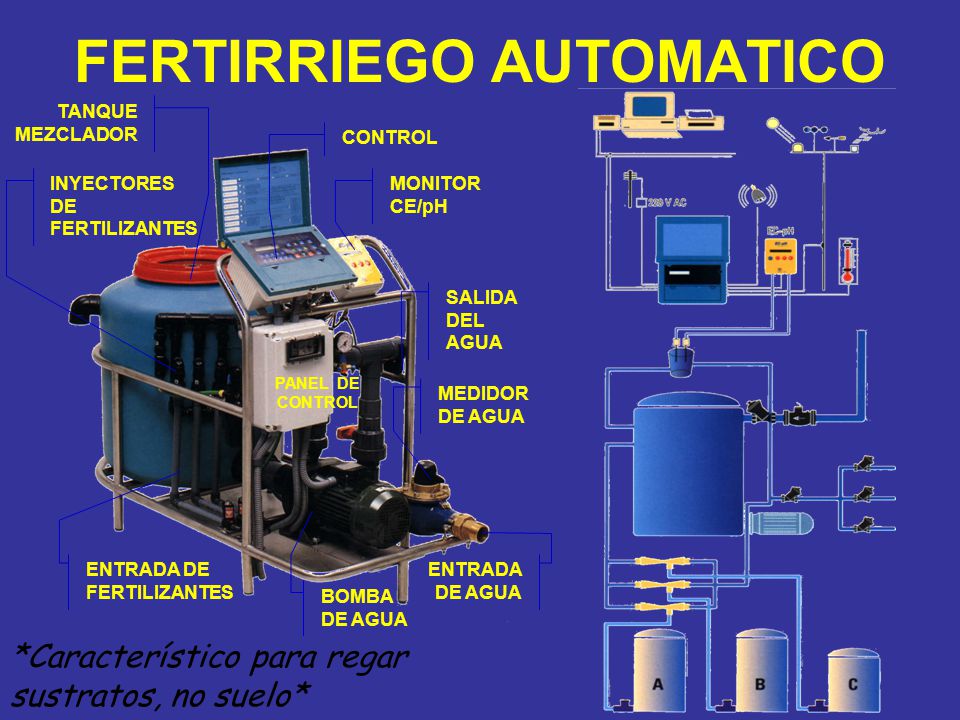

56 FERTIRRIEGO AUTOMATICO
TANQUE MEZCLADOR CONTROL MONITOR CE/pH MEDIDOR DE AGUA ENTRADA DE FERTILIZANTES INYECTORES DE FERTILIZANTES BOMBA DE AGUA SALIDA DEL AGUA ENTRADA DE AGUA PANEL DE *Característico para regar sustratos, no suelo*

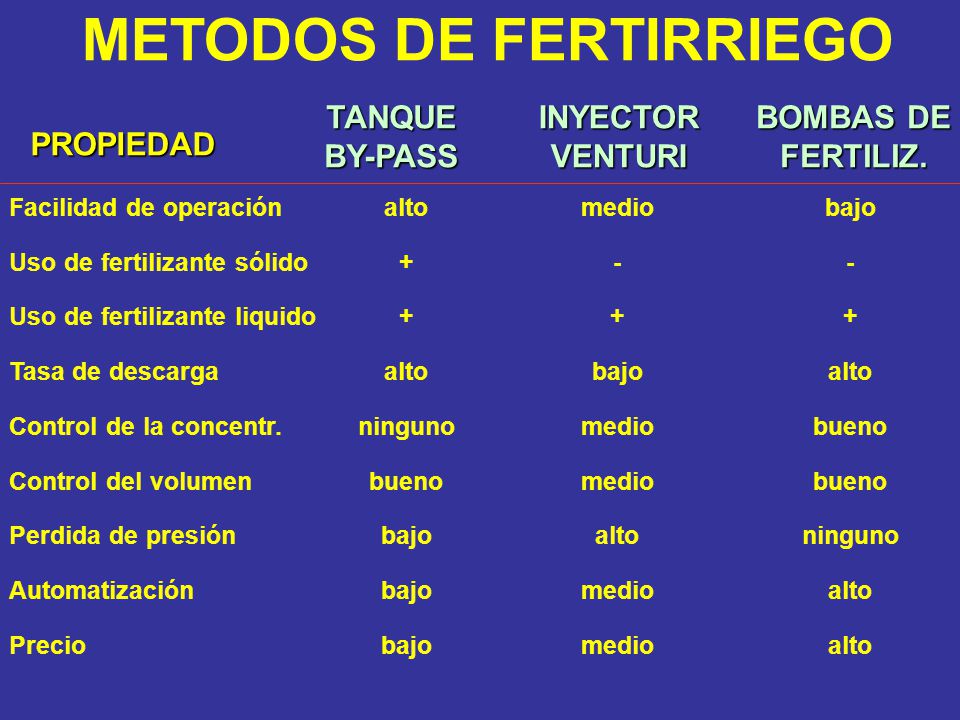

57 METODOS DE FERTIRRIEGO
TANQUE BY-PASS INYECTOR VENTURI BOMBAS DE FERTILIZ. PROPIEDAD Facilidad de operación Uso de fertilizante sólido Uso de fertilizante liquido Tasa de descarga Control de la concentr. Control del volumen Perdida de presión Automatización Precio alto + ninguno bueno bajo medio - + bajo alto bajo - + alto bueno ninguno
