APARATOS TOPOGRÁFICOS

Presentación del tema: "APARATOS TOPOGRÁFICOS"— Transcripción de la presentación:

1 APARATOS TOPOGRÁFICOS

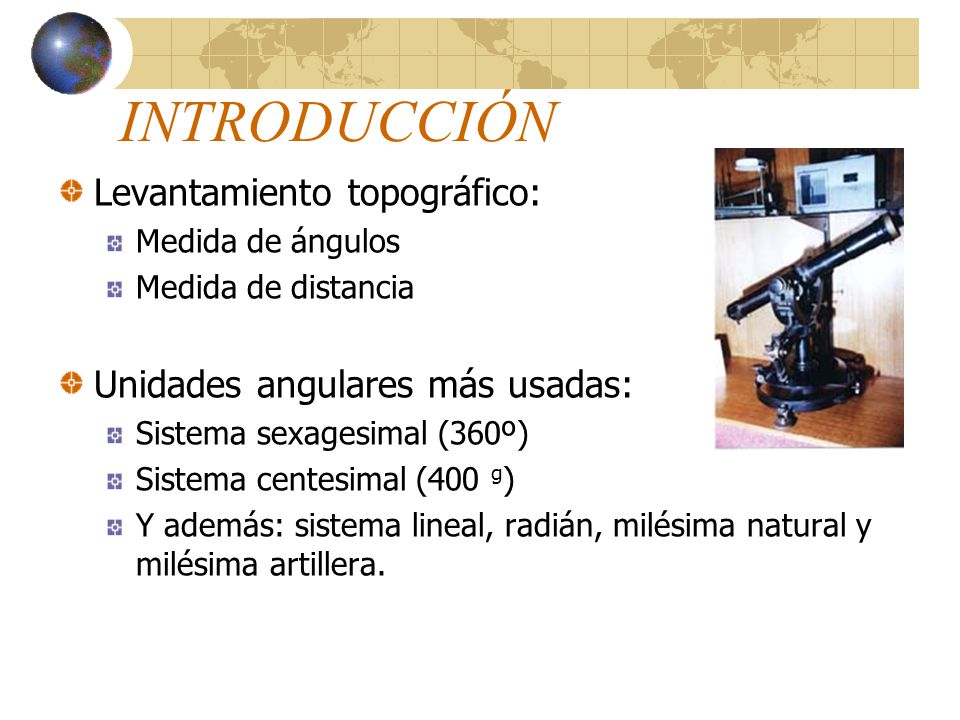

2 INTRODUCCIÓN Levantamiento topográfico: Unidades angulares más usadas:
Medida de ángulos Medida de distancia Unidades angulares más usadas: Sistema sexagesimal (360º) Sistema centesimal (400 g) Y además: sistema lineal, radián, milésima natural y milésima artillera.

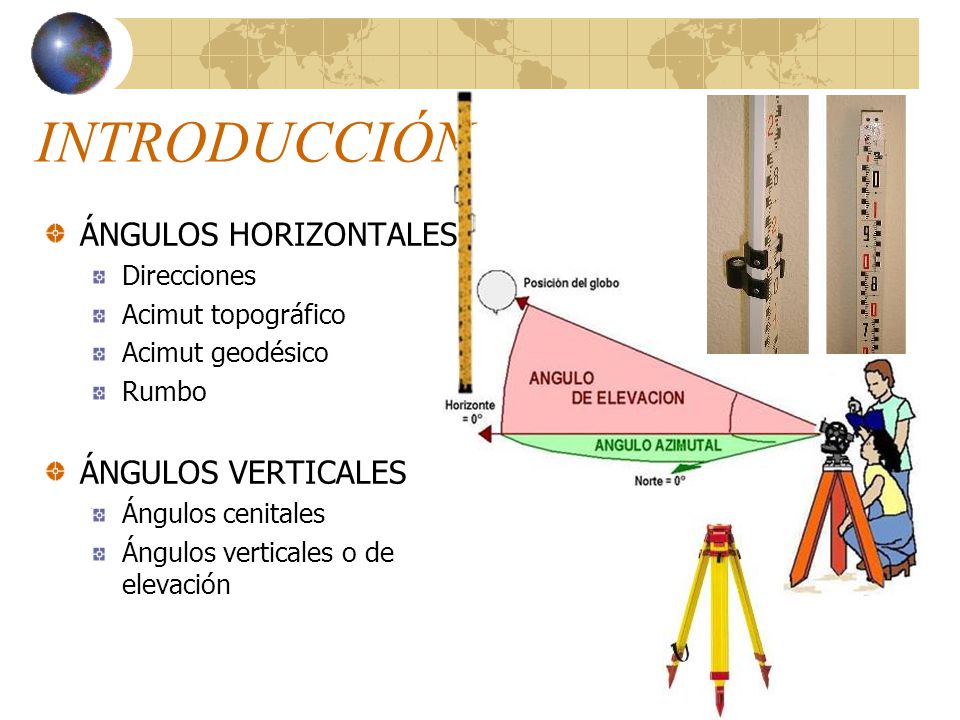

3 INTRODUCCIÓN ÁNGULOS HORIZONTALES ÁNGULOS VERTICALES Direcciones
Acimut topográfico Acimut geodésico Rumbo ÁNGULOS VERTICALES Ángulos cenitales Ángulos verticales o de elevación

4 EL GONIÓMETRO. Partes Base de sustentación con tres tornillos nivelantes Círculo graduado fijo azimutal Alidada o parte móvil que contiene un círculo cenital o eclímetro Anteojo para colimar (apuntar) Trípode Otros: plomada, niveles, tornillos de presión, etc.

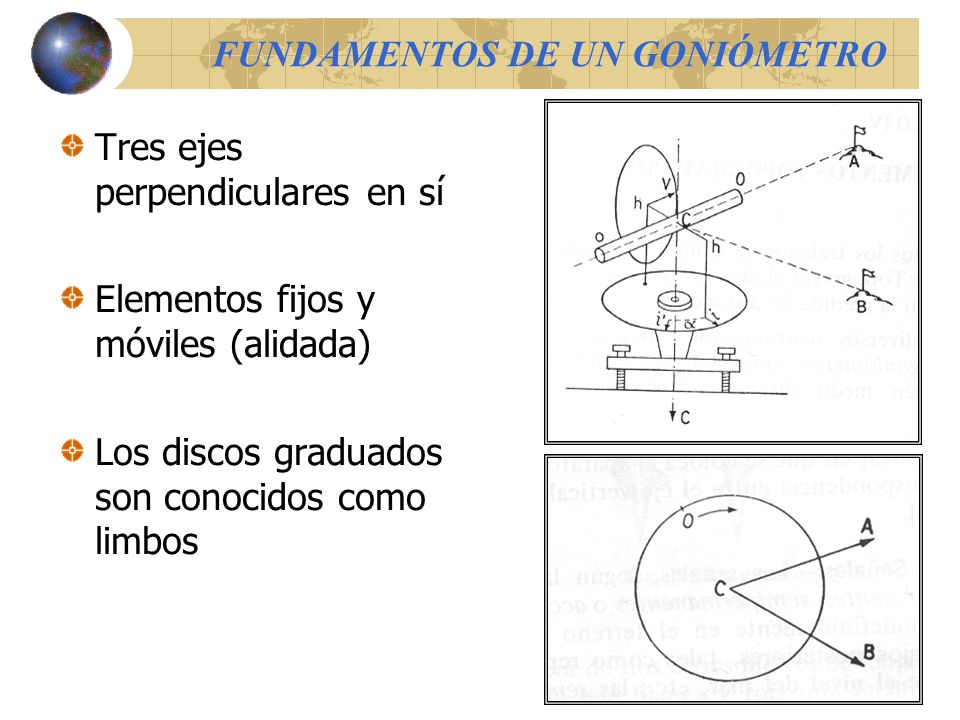

5 FUNDAMENTOS DE UN GONIÓMETRO
Tres ejes perpendiculares en sí Elementos fijos y móviles (alidada) Los discos graduados son conocidos como limbos

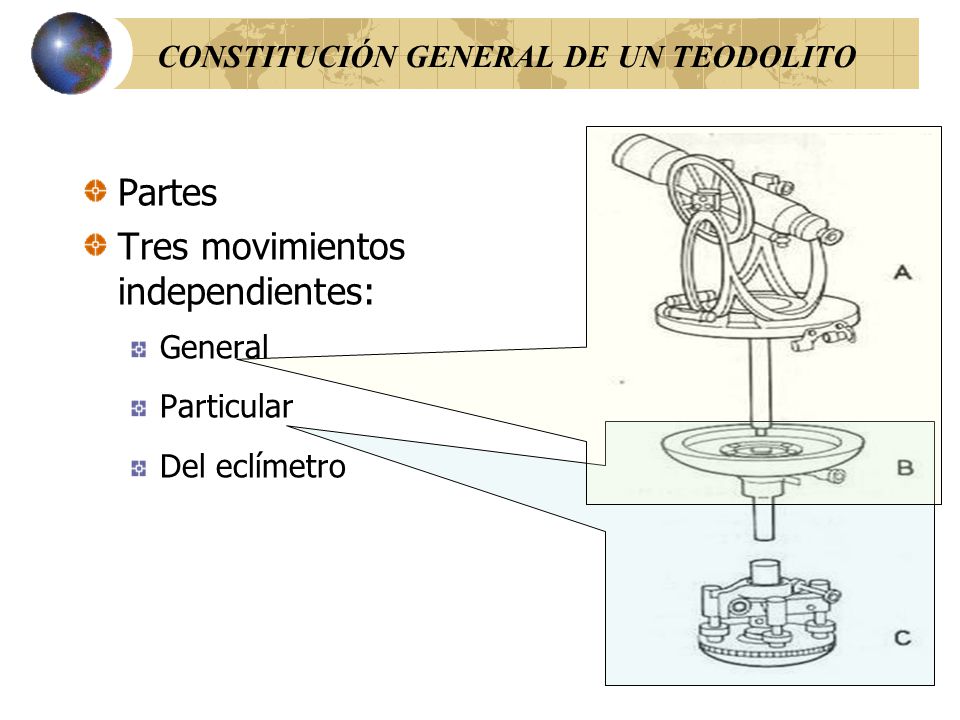

6 CONSTITUCIÓN GENERAL DE UN TEODOLITO
Partes Tres movimientos independientes: General Particular Del eclímetro

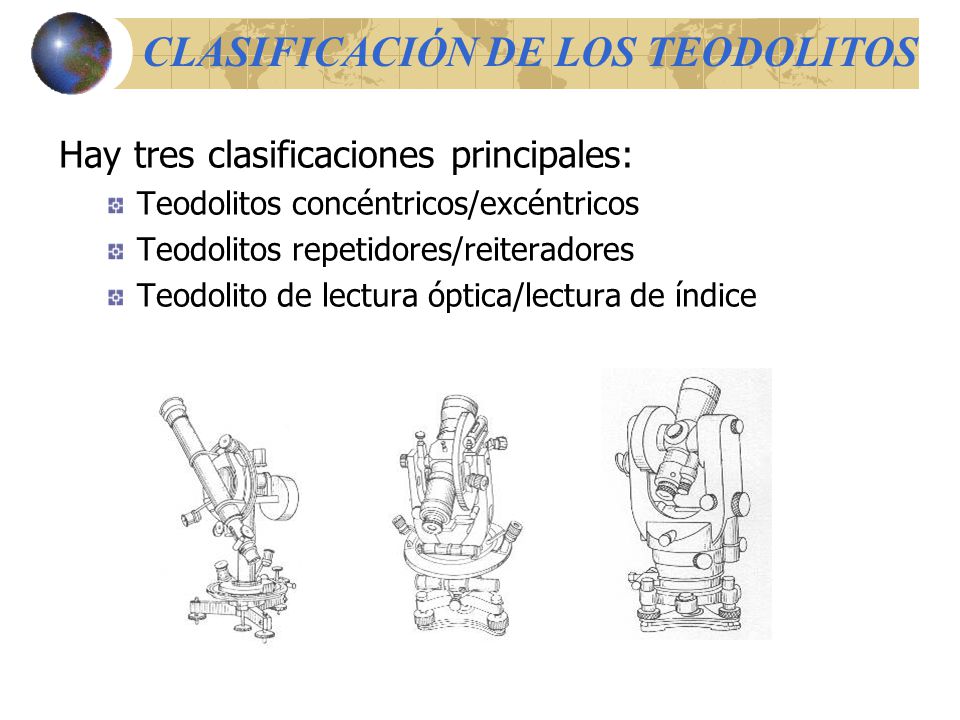

7 CLASIFICACIÓN DE LOS TEODOLITOS
Hay tres clasificaciones principales: Teodolitos concéntricos/excéntricos Teodolitos repetidores/reiteradores Teodolito de lectura óptica/lectura de índice

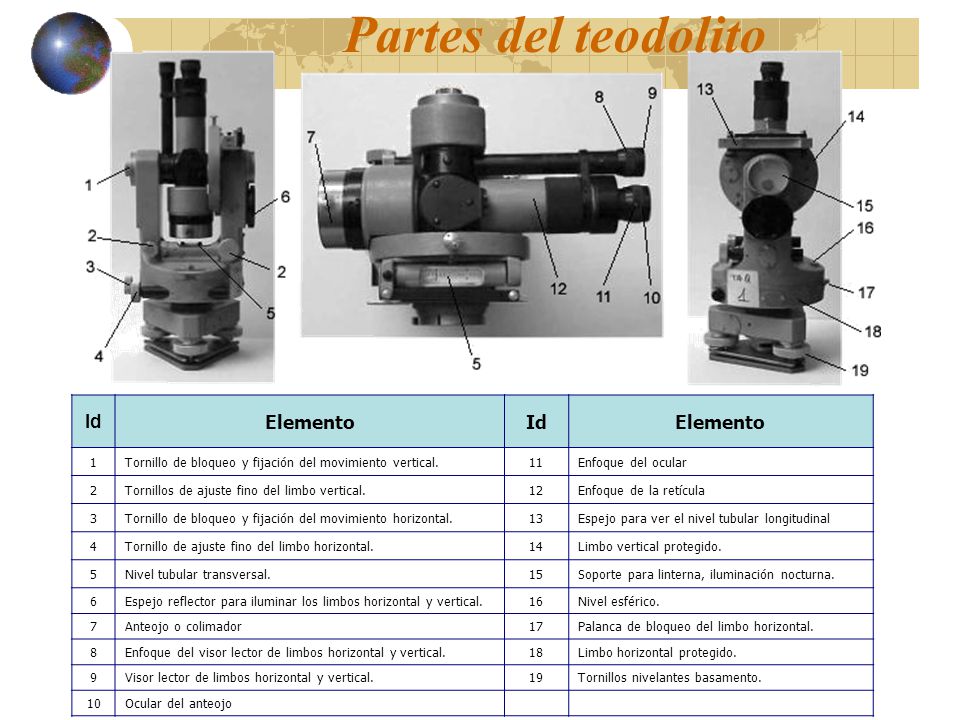

8 Partes del teodolito Id Elemento 1
Tornillo de bloqueo y fijación del movimiento vertical. 11 Enfoque del ocular 2 Tornillos de ajuste fino del limbo vertical. 12 Enfoque de la retícula 3 Tornillo de bloqueo y fijación del movimiento horizontal. 13 Espejo para ver el nivel tubular longitudinal 4 Tornillo de ajuste fino del limbo horizontal. 14 Limbo vertical protegido. 5 Nivel tubular transversal. 15 Soporte para linterna, iluminación nocturna. 6 Espejo reflector para iluminar los limbos horizontal y vertical. 16 Nivel esférico. 7 Anteojo o colimador 17 Palanca de bloqueo del limbo horizontal. 8 Enfoque del visor lector de limbos horizontal y vertical. 18 Limbo horizontal protegido. 9 Visor lector de limbos horizontal y vertical. 19 Tornillos nivelantes basamento. 10 Ocular del anteojo

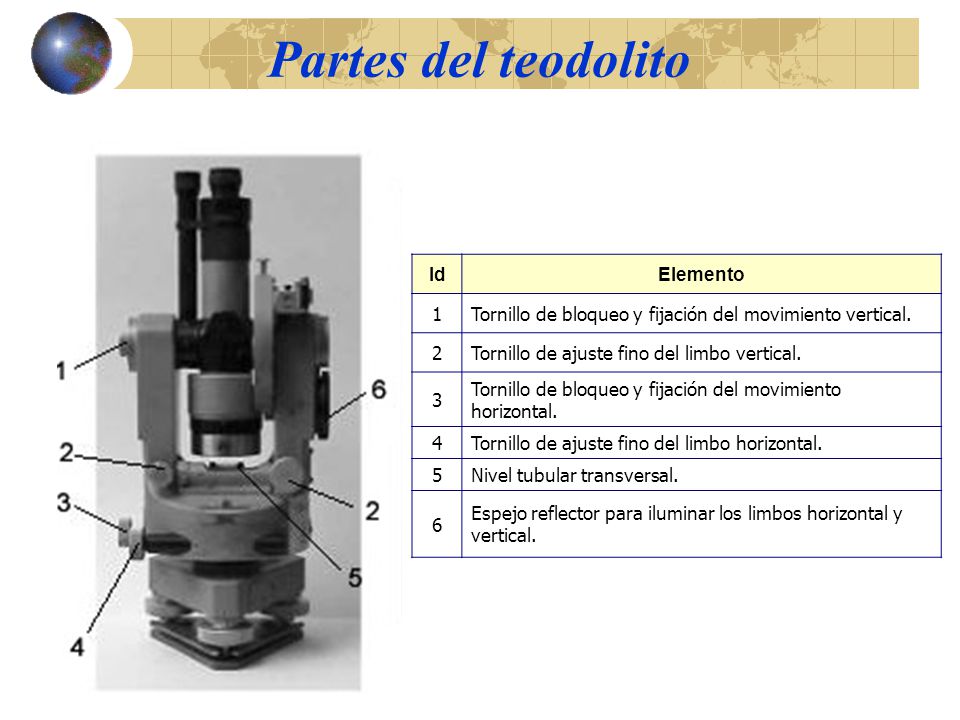

9 Partes del teodolito Id Elemento 1
Tornillo de bloqueo y fijación del movimiento vertical. 2 Tornillo de ajuste fino del limbo vertical. 3 Tornillo de bloqueo y fijación del movimiento horizontal. 4 Tornillo de ajuste fino del limbo horizontal. 5 Nivel tubular transversal. 6 Espejo reflector para iluminar los limbos horizontal y vertical. El modelo virtual del teodolito se muestra en la aplicación mediante una cámara orbital, por tanto las funciones del ratón son las indicadas en el apartado D y algunas más que se describen en éste. Sobre dicho modelo el cliente puede: Conocer el nombre de cada una de las distintas partes de que se compone el teodolito. Los diferentes elementos de que consta son:

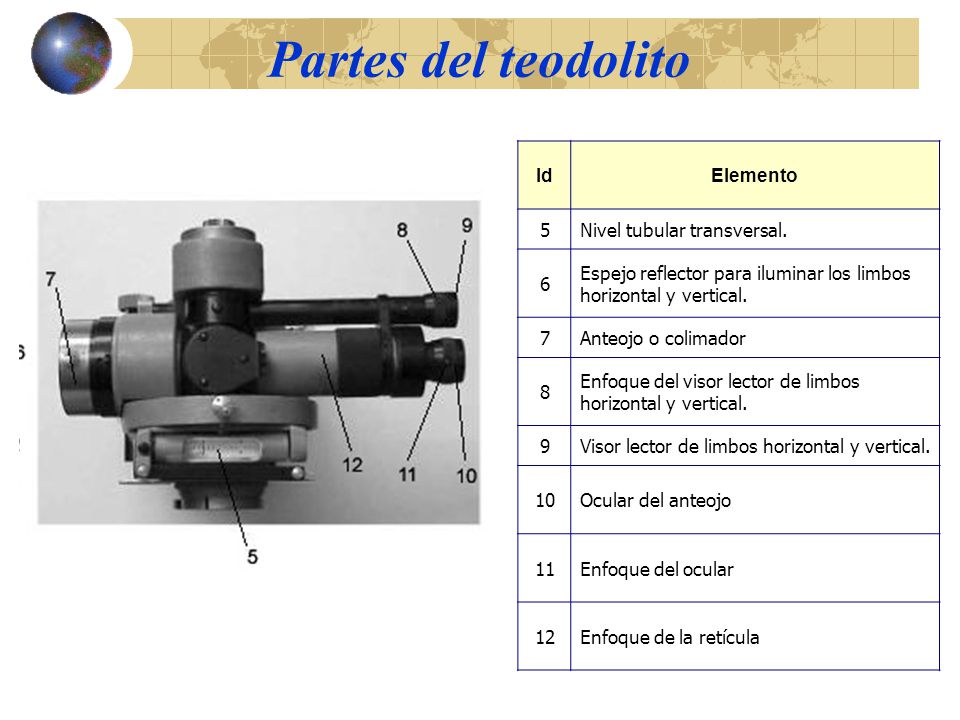

10 Partes del teodolito Id Elemento 5 Nivel tubular transversal. 6
Espejo reflector para iluminar los limbos horizontal y vertical. 7 Anteojo o colimador 8 Enfoque del visor lector de limbos horizontal y vertical. 9 Visor lector de limbos horizontal y vertical. 10 Ocular del anteojo 11 Enfoque del ocular 12 Enfoque de la retícula

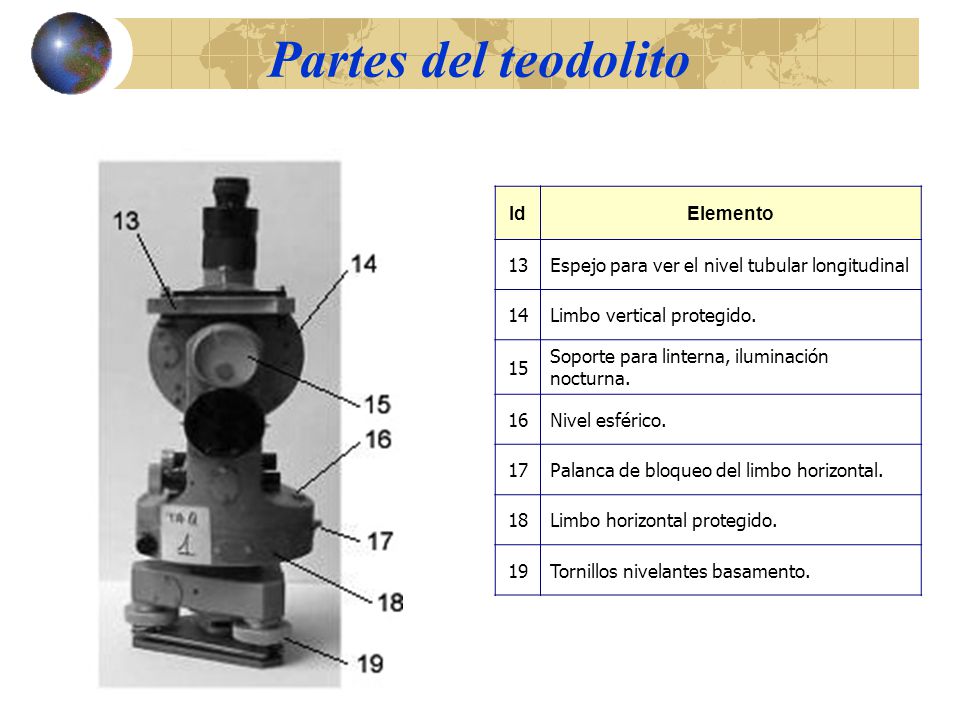

11 Partes del teodolito Id Elemento 13
Espejo para ver el nivel tubular longitudinal 14 Limbo vertical protegido. 15 Soporte para linterna, iluminación nocturna. 16 Nivel esférico. 17 Palanca de bloqueo del limbo horizontal. 18 Limbo horizontal protegido. 19 Tornillos nivelantes basamento.

12

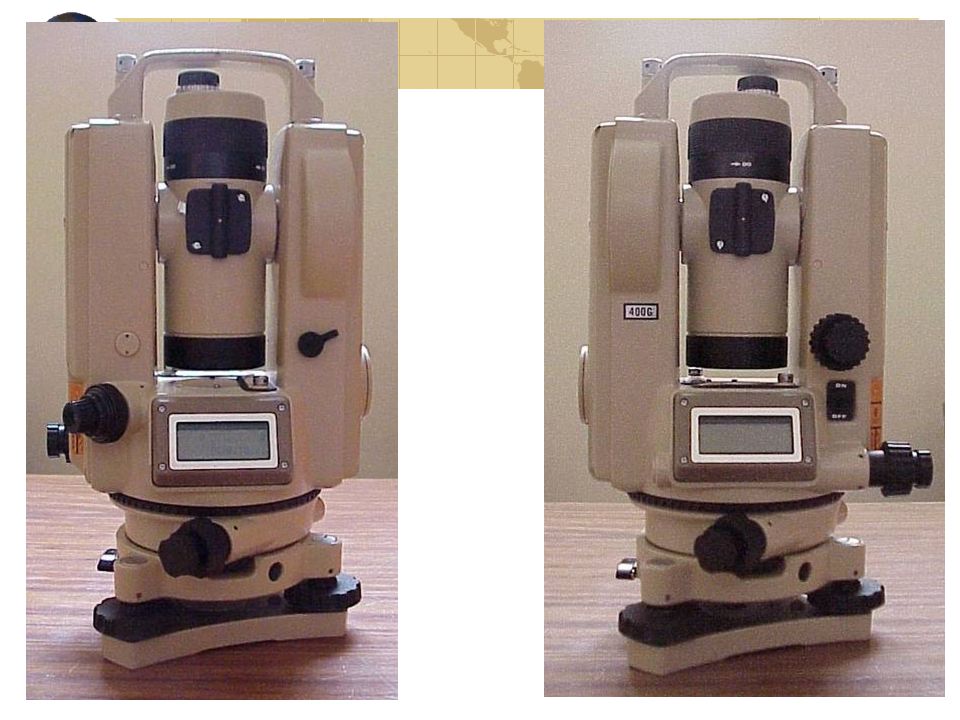

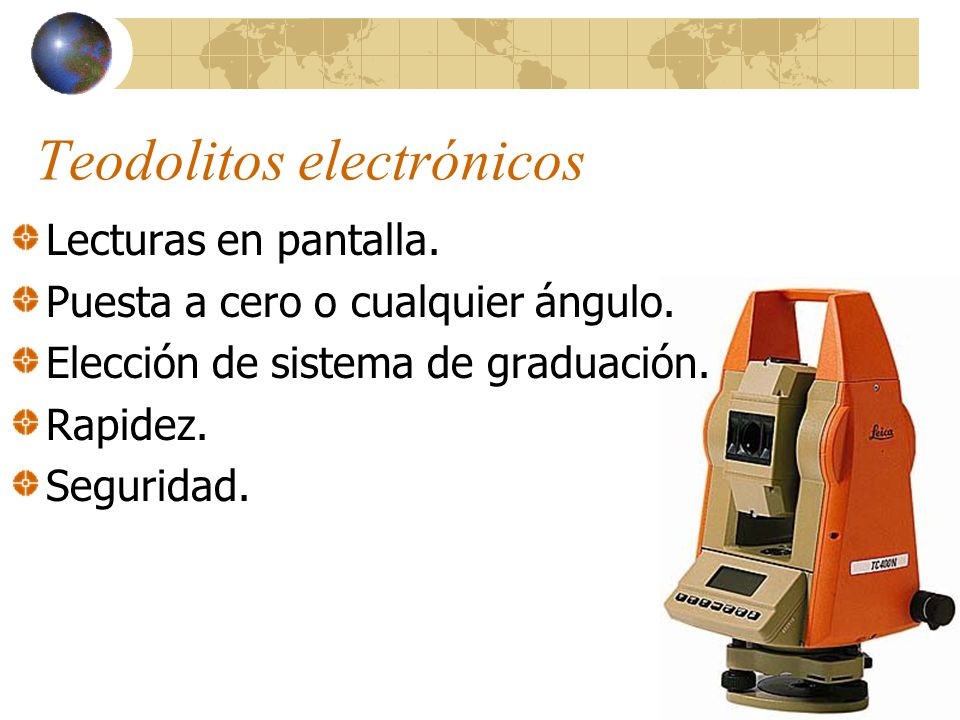

13 Teodolitos electrónicos
Lecturas en pantalla. Puesta a cero o cualquier ángulo. Elección de sistema de graduación. Rapidez. Seguridad.

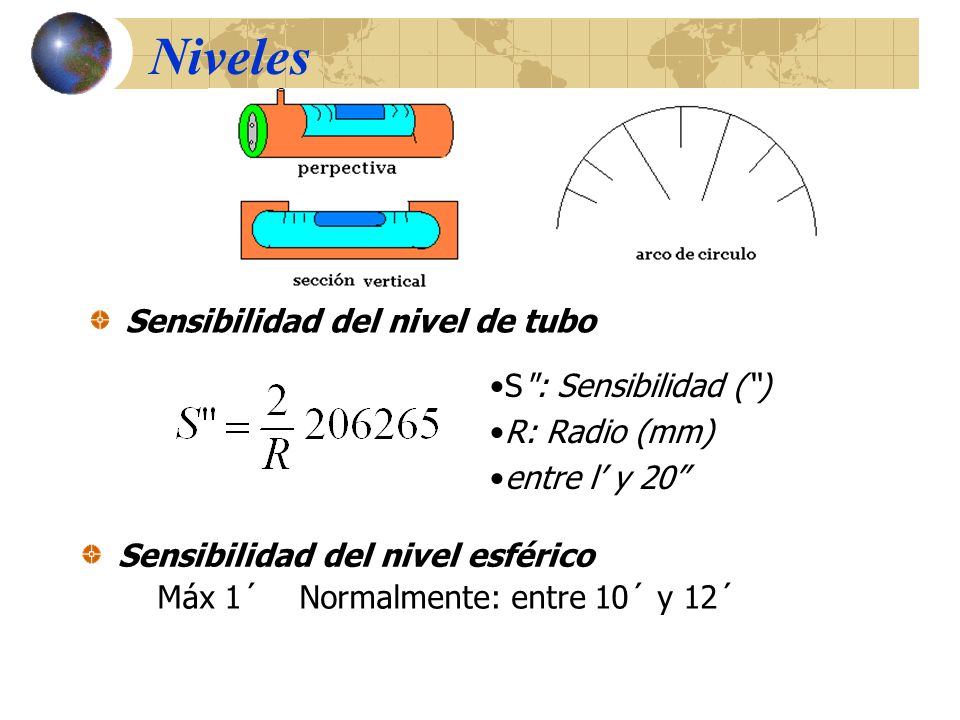

14 Niveles Sensibilidad del nivel de tubo S": Sensibilidad (“)
R: Radio (mm) entre l’ y 20” Sensibilidad del nivel esférico Máx 1´ Normalmente: entre 10´ y 12´

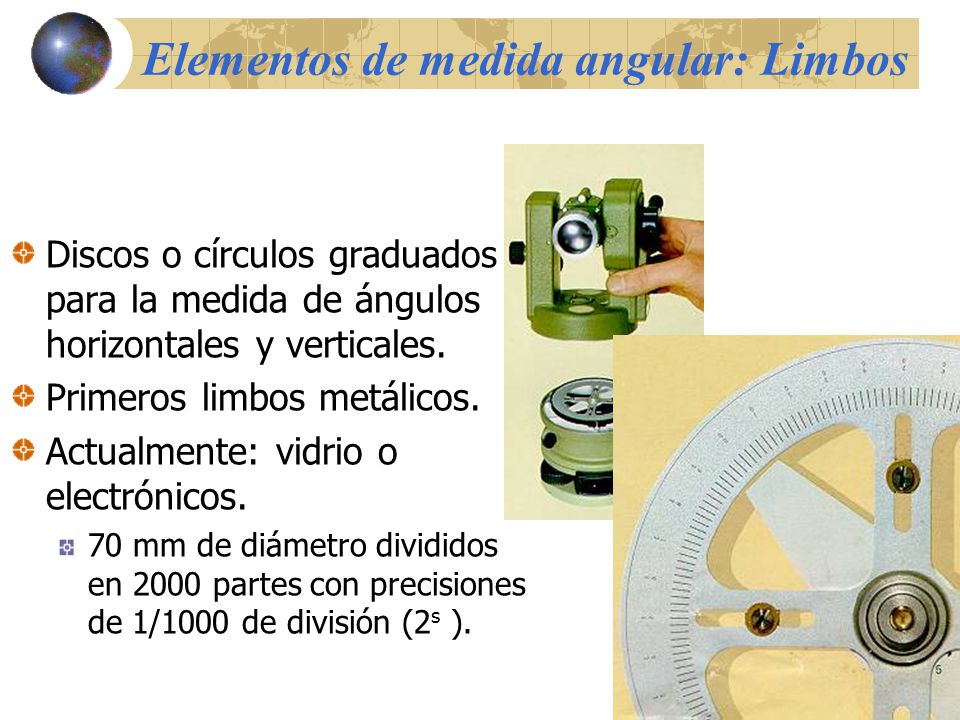

15 Elementos de medida angular: Limbos
Discos o círculos graduados para la medida de ángulos horizontales y verticales. Primeros limbos metálicos. Actualmente: vidrio o electrónicos. 70 mm de diámetro divididos en 2000 partes con precisiones de 1/1000 de división (2s ).

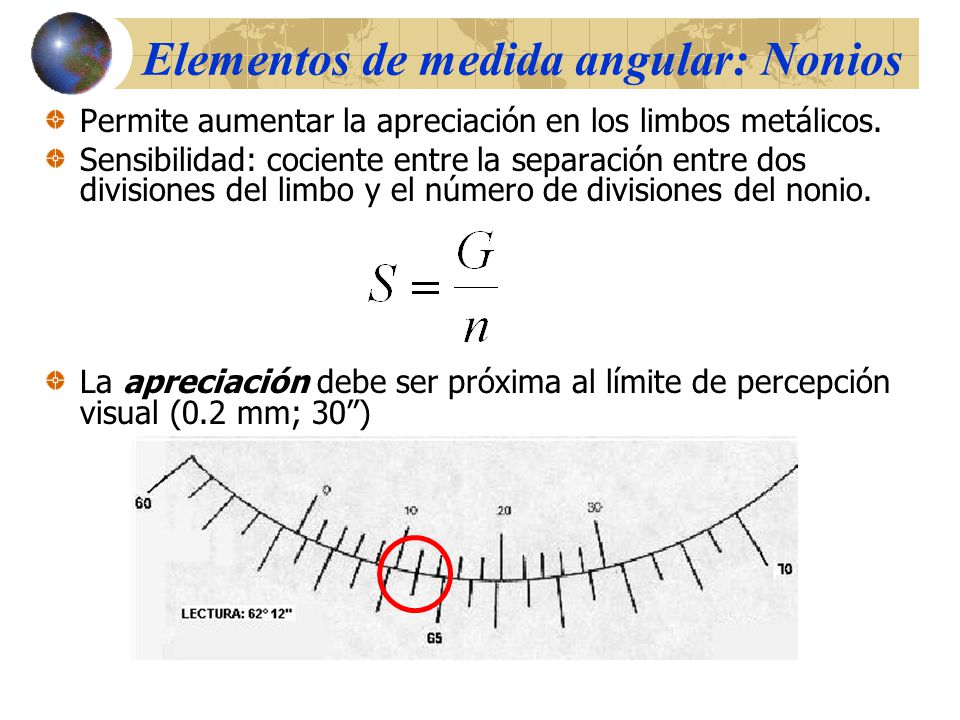

16 Elementos de medida angular: Nonios
Permite aumentar la apreciación en los limbos metálicos. Sensibilidad: cociente entre la separación entre dos divisiones del limbo y el número de divisiones del nonio. La apreciación debe ser próxima al límite de percepción visual (0.2 mm; 30”)

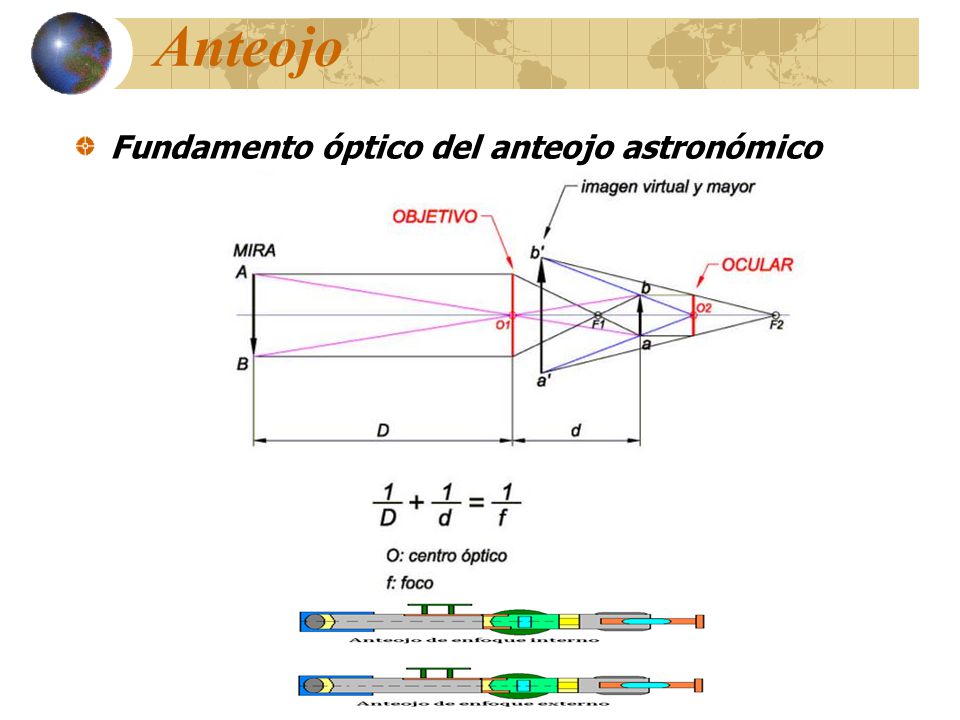

17 Anteojo Fundamento óptico del anteojo astronómico

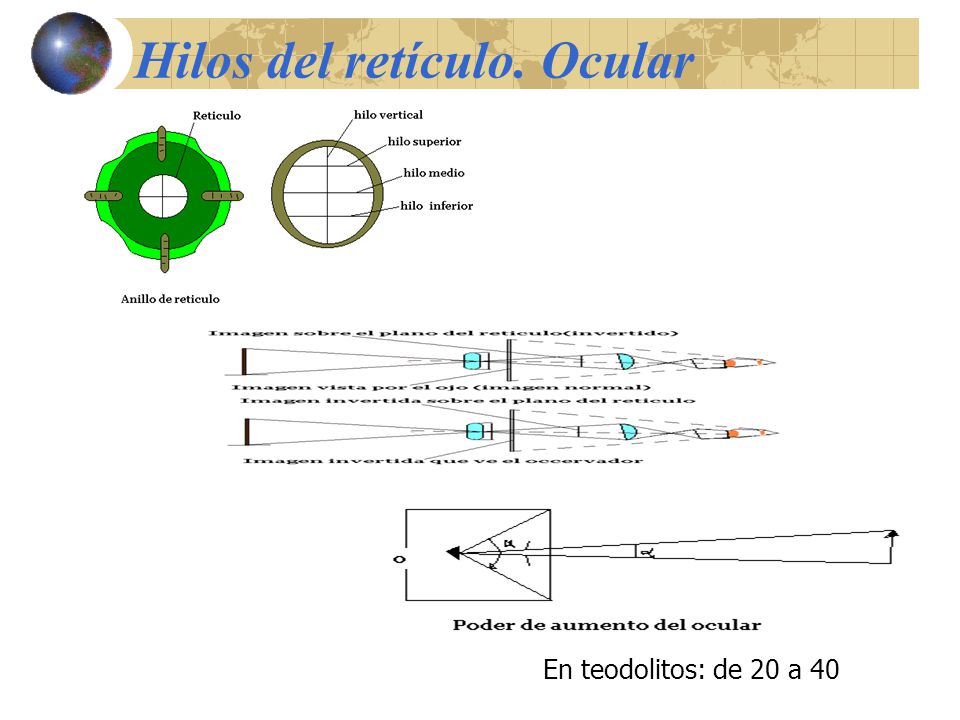

18 Hilos del retículo. Ocular
En teodolitos: de 20 a 40

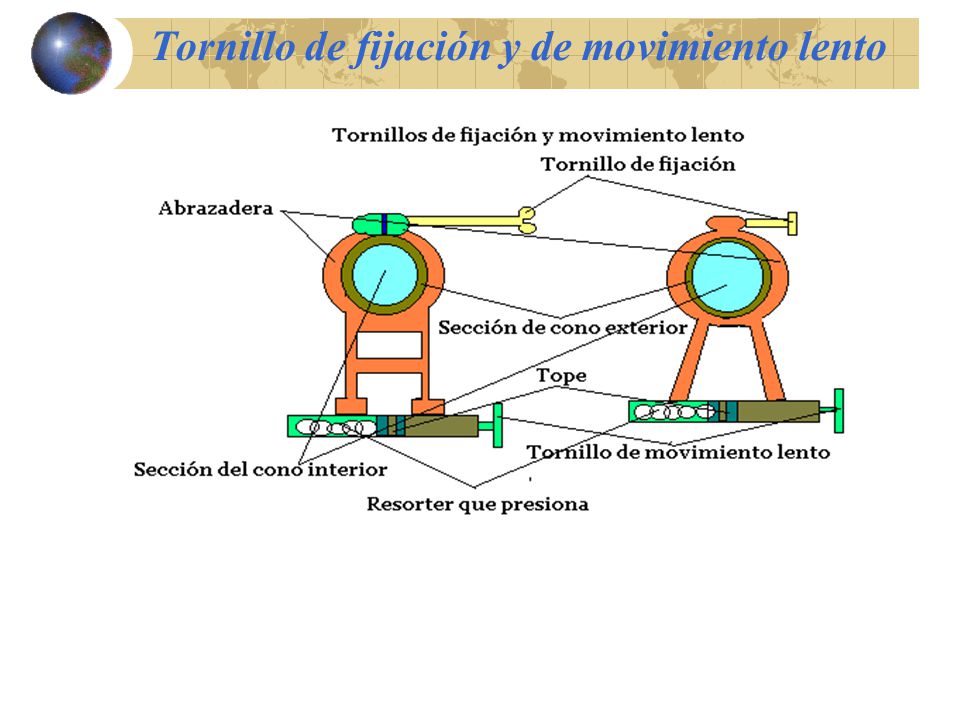

19 Tornillo de fijación y de movimiento lento

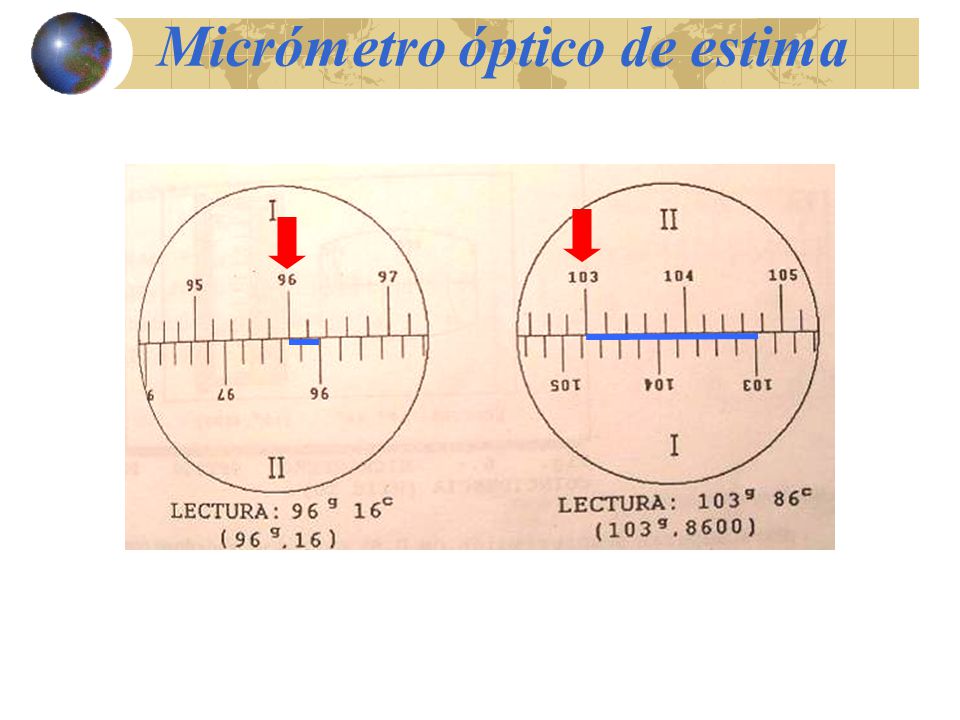

20 Micrómetro óptico de estima

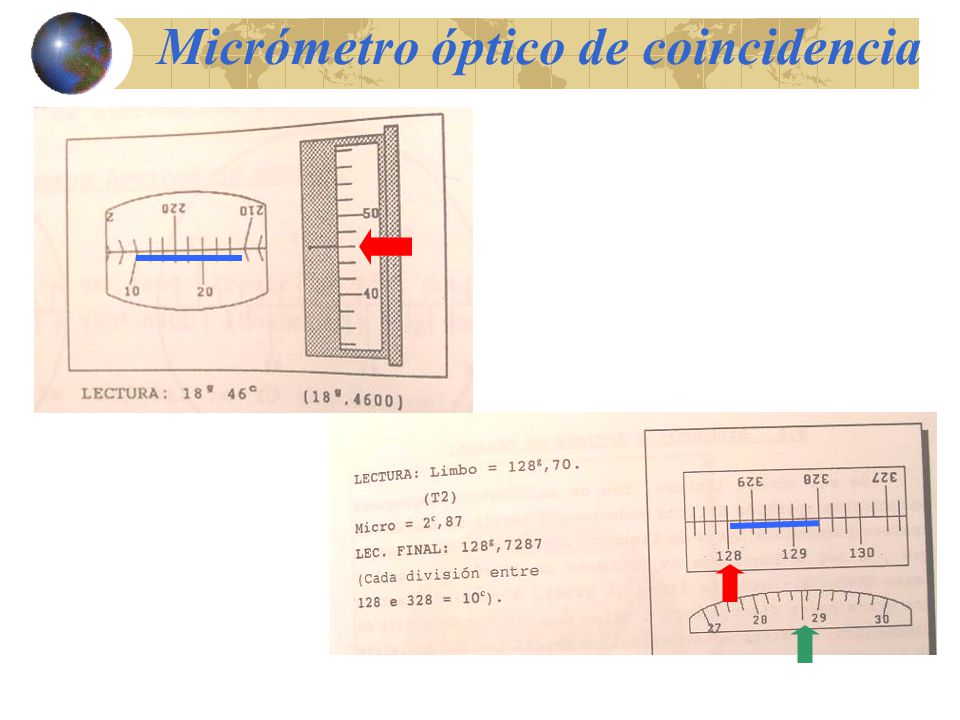

21 Micrómetro óptico de coincidencia

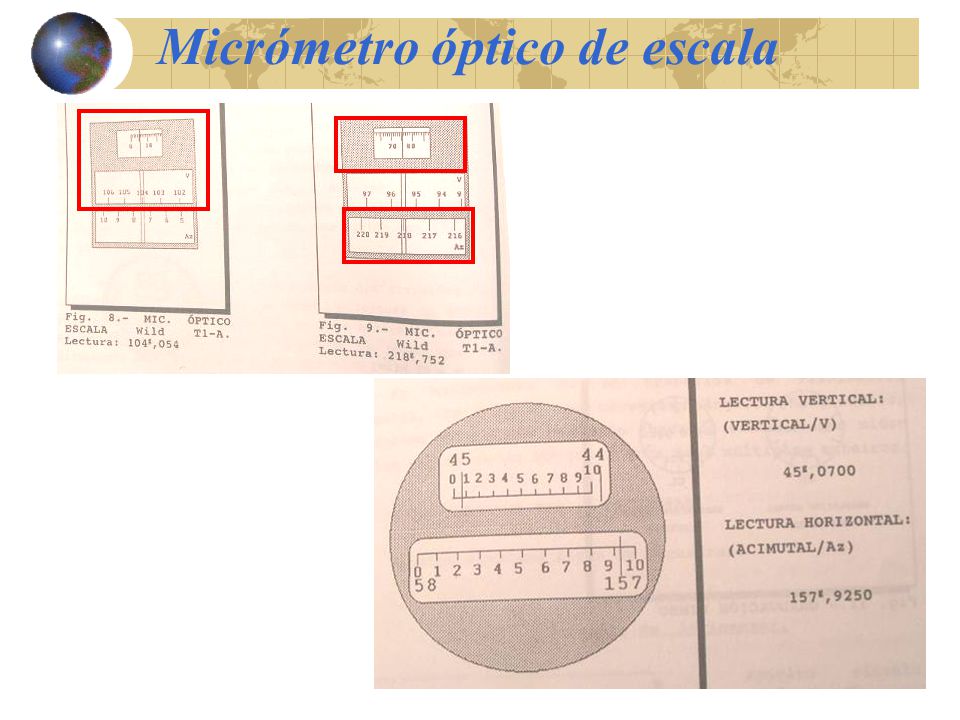

22 Micrómetro óptico de escala

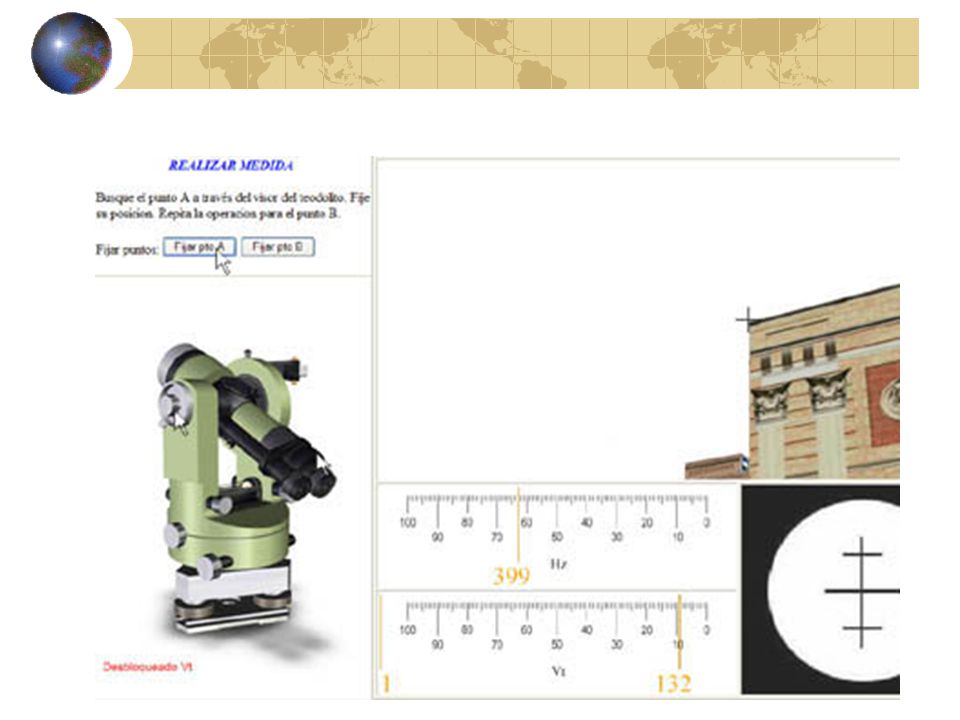

23

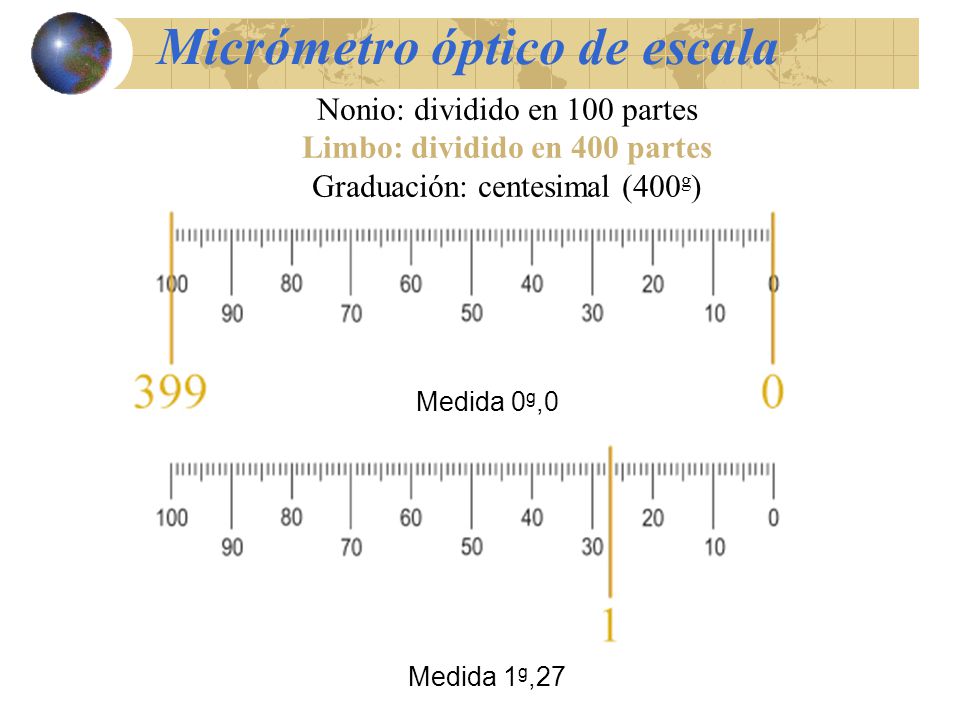

24 Limbo: dividido en 400 partes
Micrómetro óptico de escala Nonio: dividido en 100 partes Limbo: dividido en 400 partes Graduación: centesimal (400g) Medida 0g,0 Medida 1g,27

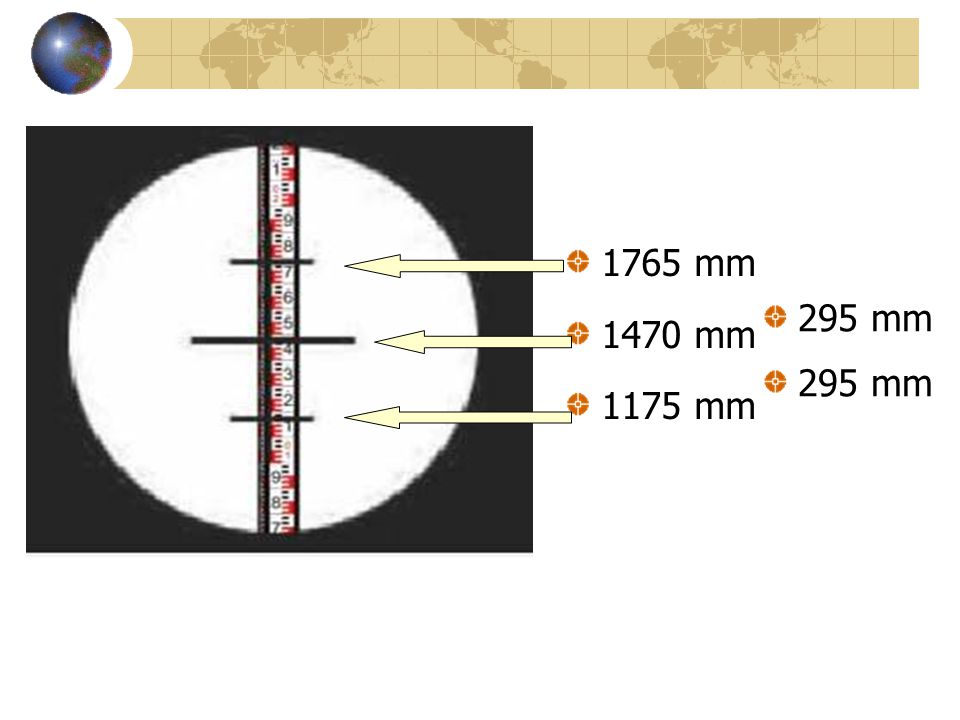

25 1765 mm 1470 mm 1175 mm 295 mm

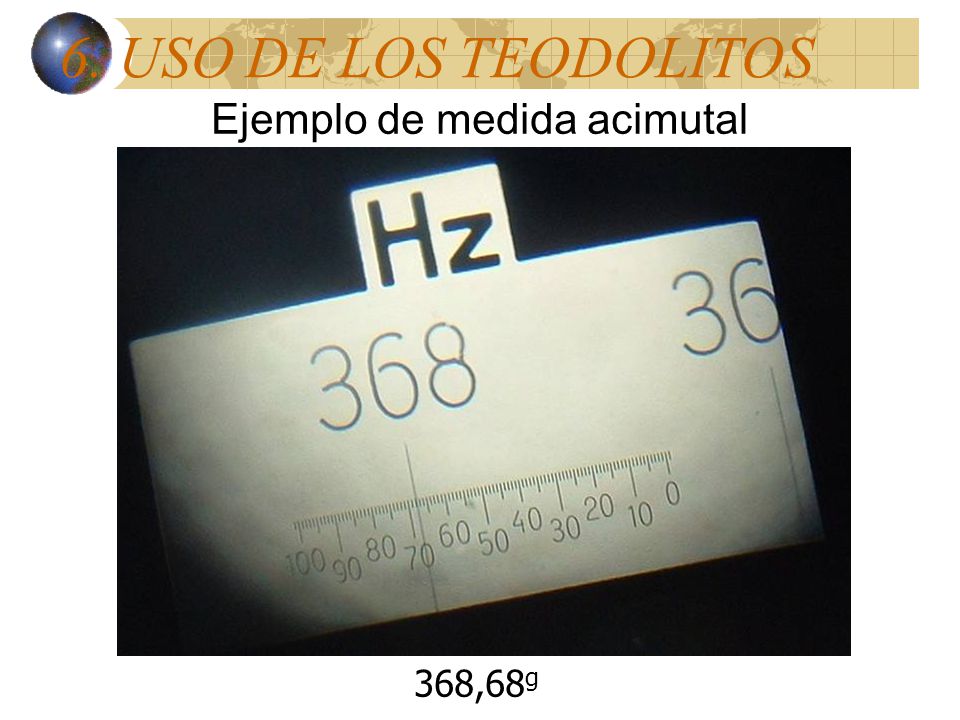

26 Ejemplo de medida acimutal
6. USO DE LOS TEODOLITOS Ejemplo de medida acimutal 368,68g

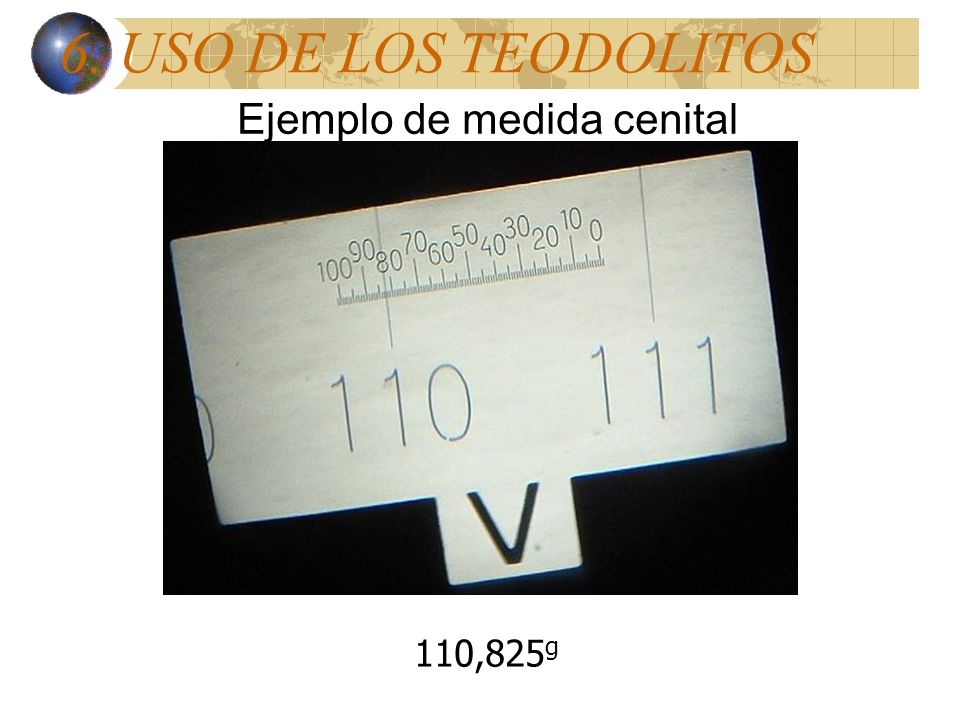

27 Ejemplo de medida cenital
6. USO DE LOS TEODOLITOS Ejemplo de medida cenital 110,825g

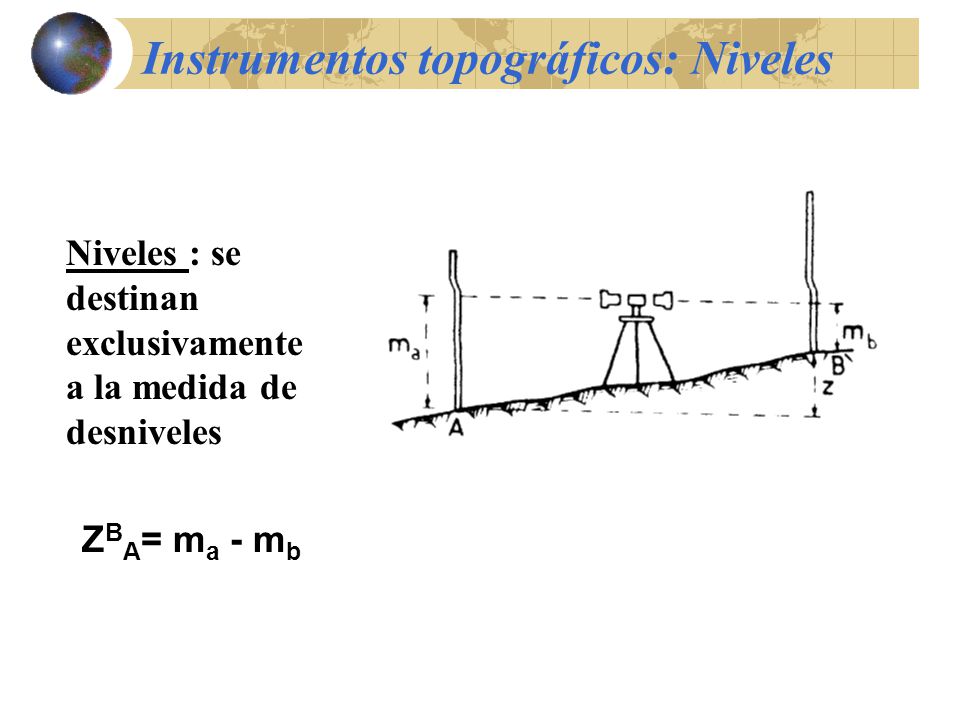

28 Instrumentos topográficos: Niveles
Niveles : se destinan exclusivamente a la medida de desniveles ZBA= ma - mb

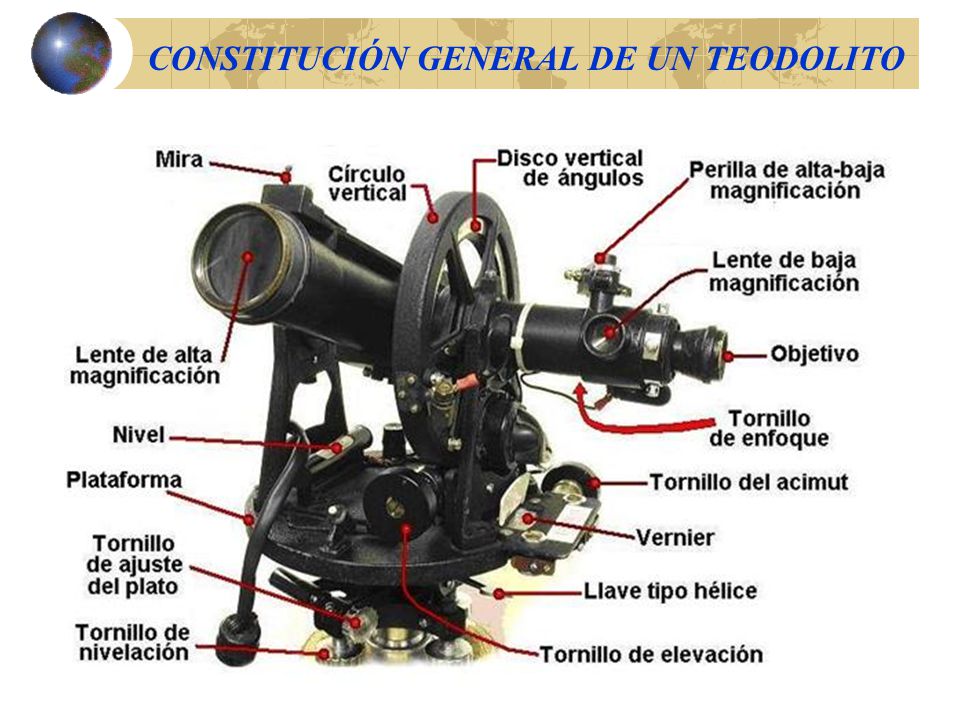

29 CONSTITUCIÓN GENERAL DE UN TEODOLITO

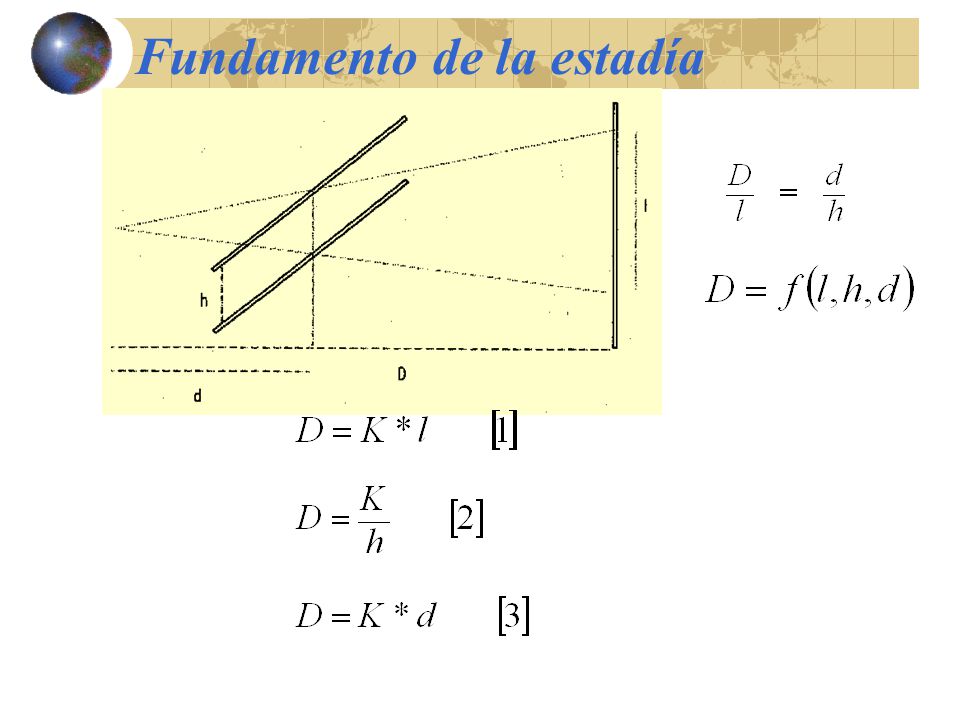

30 Fundamento de la estadía

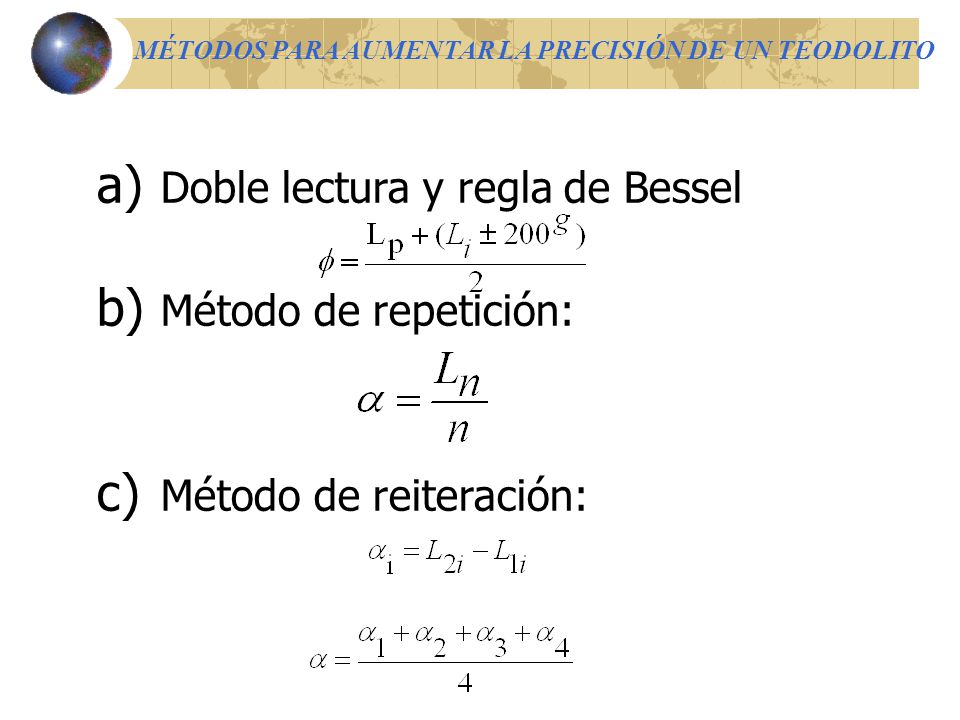

31 Doble lectura y regla de Bessel Método de repetición:
MÉTODOS PARA AUMENTAR LA PRECISIÓN DE UN TEODOLITO Doble lectura y regla de Bessel Método de repetición: Método de reiteración:
