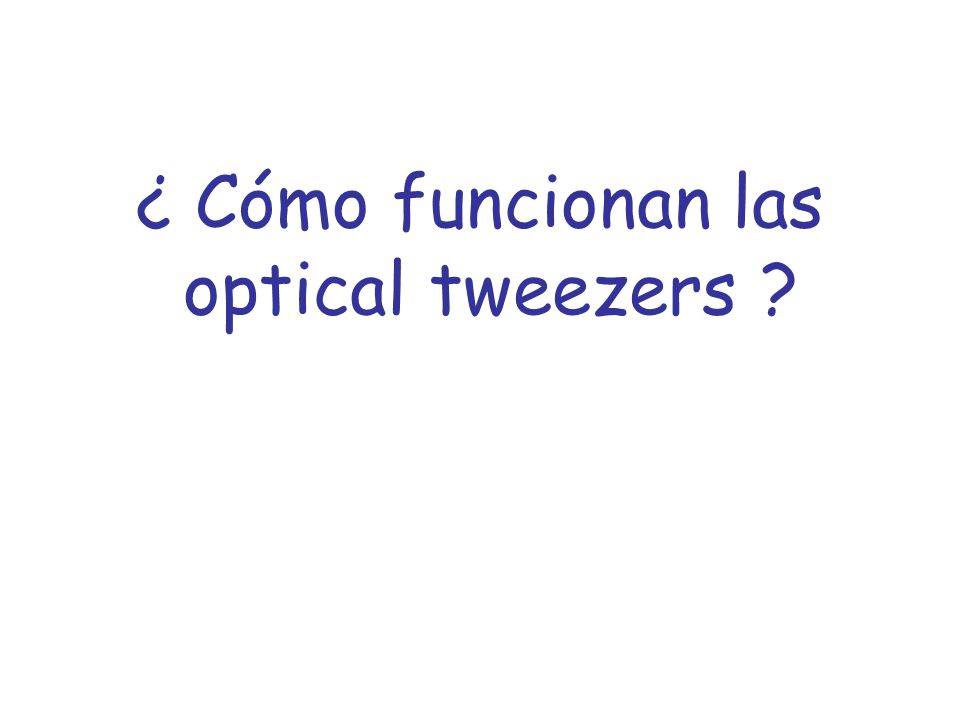

1 ¿ Cómo funcionan las optical tweezers ?

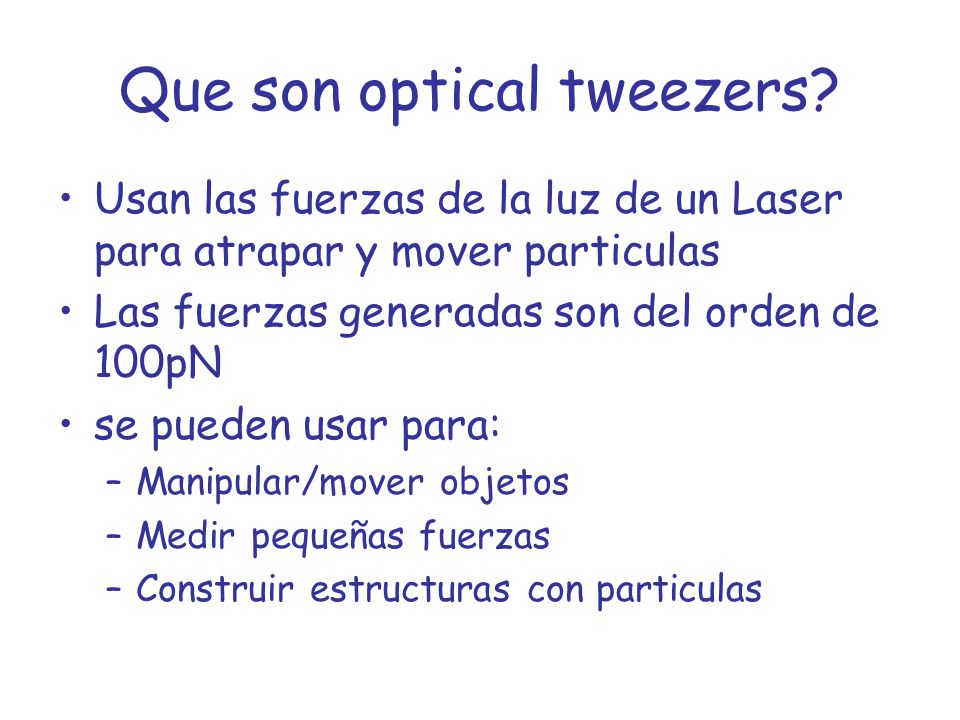

2 Que son optical tweezers? Usan las fuerzas de la luz de un Laser para atrapar y mover particulas Las fuerzas generadas son del orden de 100pN se pueden usar para: –Manipular/mover objetos –Medir pequeñas fuerzas –Construir estructuras con particulas

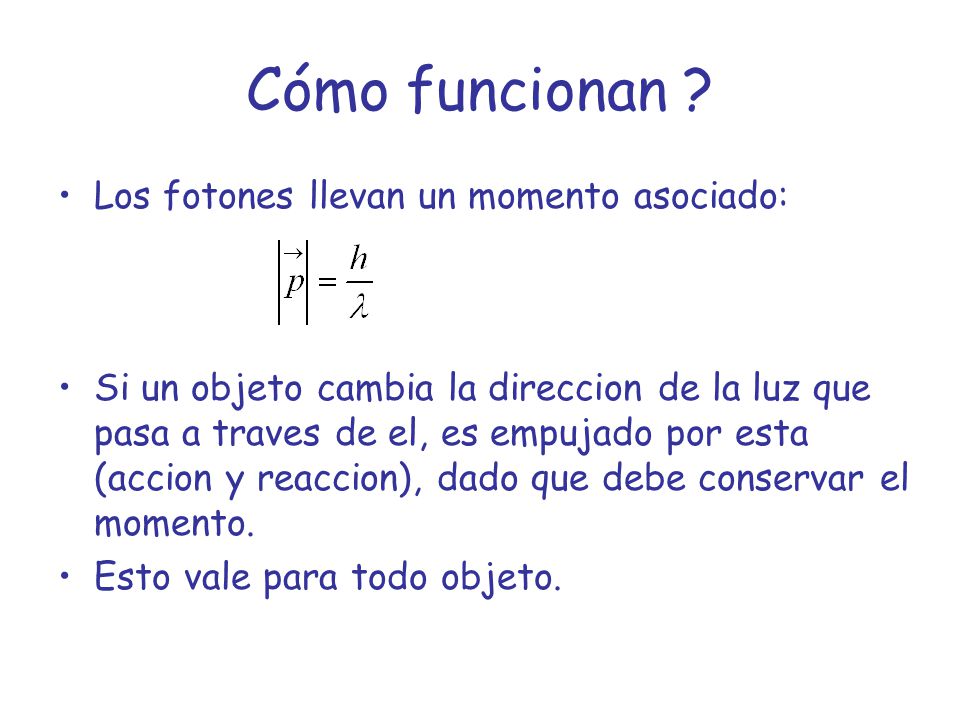

3 Cómo funcionan ? Los fotones llevan un momento asociado: Si un objeto cambia la direccion de la luz que pasa a traves de el, es empujado por esta (accion y reaccion), dado que debe conservar el momento. Esto vale para todo objeto.

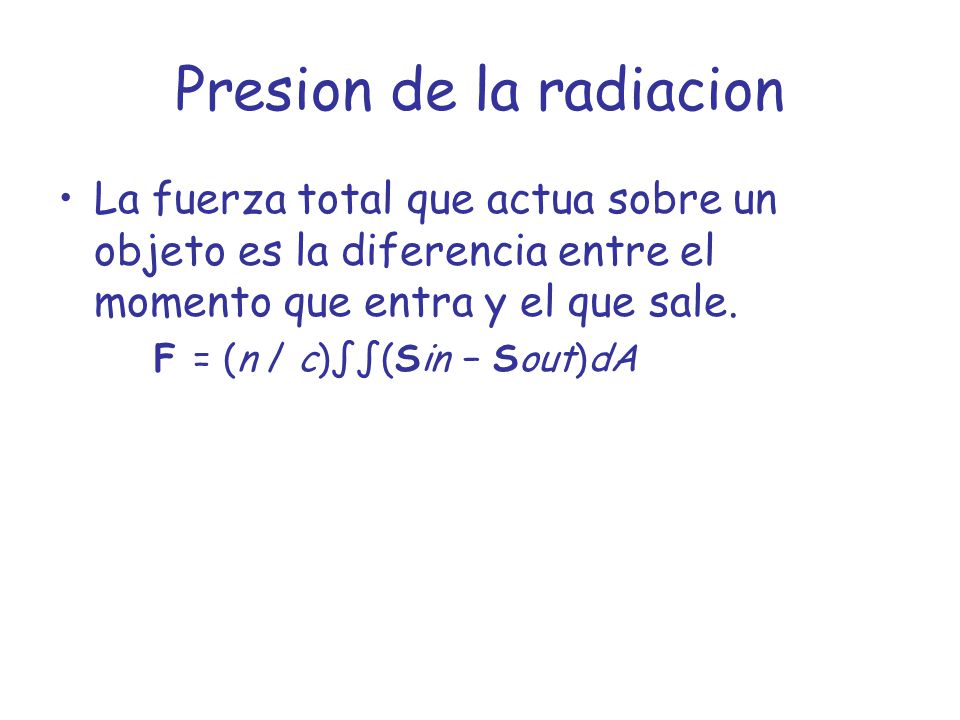

4 Presion de la radiacion La fuerza total que actua sobre un objeto es la diferencia entre el momento que entra y el que sale. F = (n / c)∫∫(Sin − Sout)dA

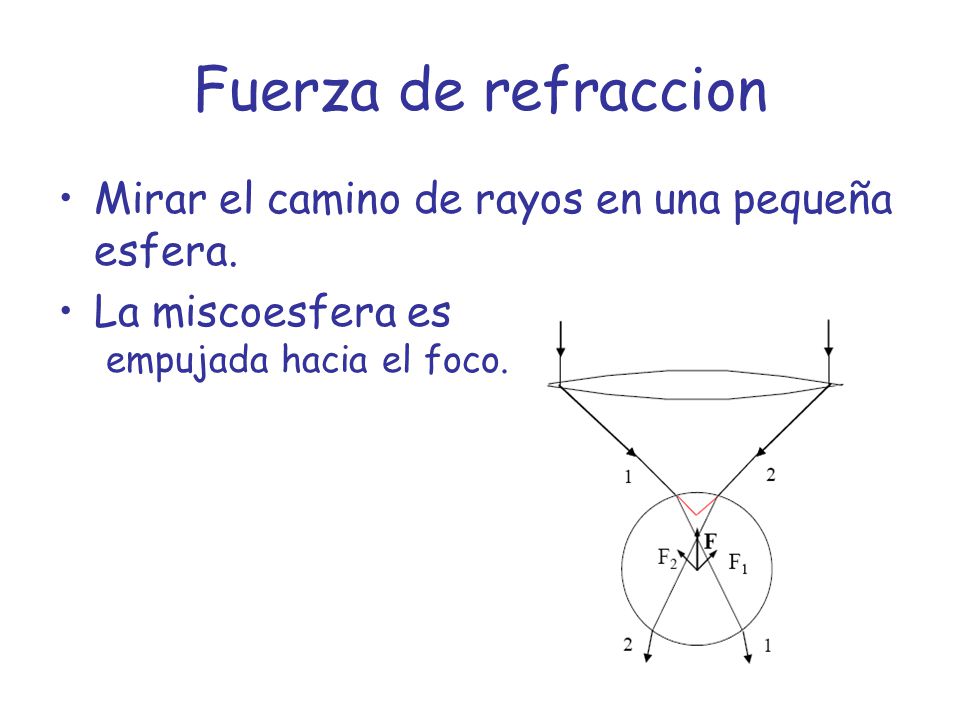

5 Fuerza de refraccion Mirar el camino de rayos en una pequeña esfera. La miscoesfera es empujada hacia el foco.

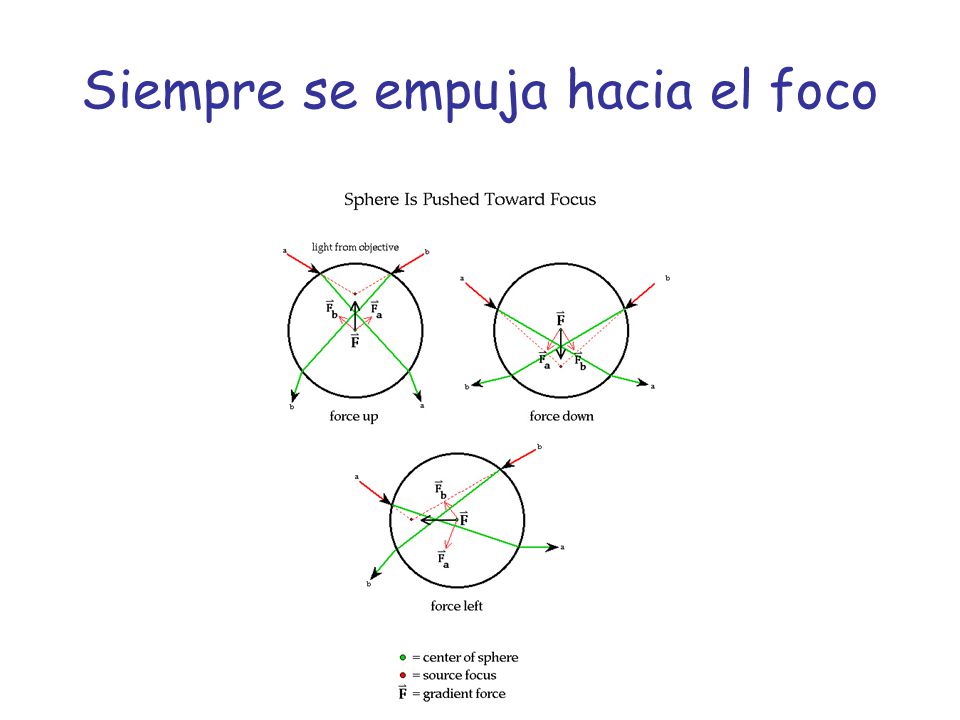

6 Siempre se empuja hacia el foco

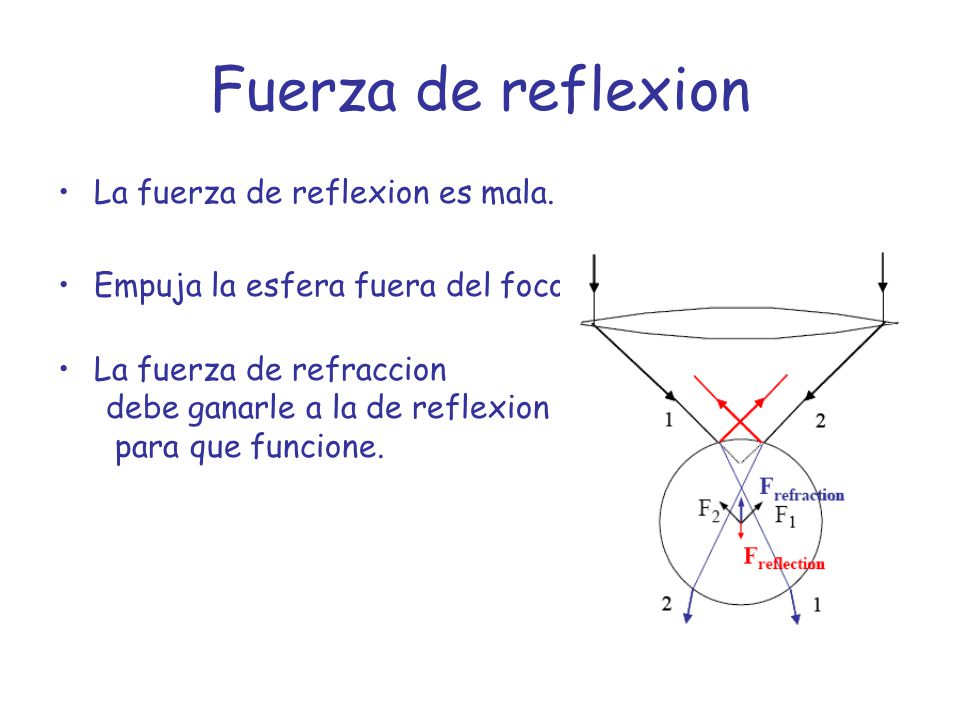

7 Fuerza de reflexion La fuerza de reflexion es mala. Empuja la esfera fuera del foco La fuerza de refraccion debe ganarle a la de reflexion para que funcione.

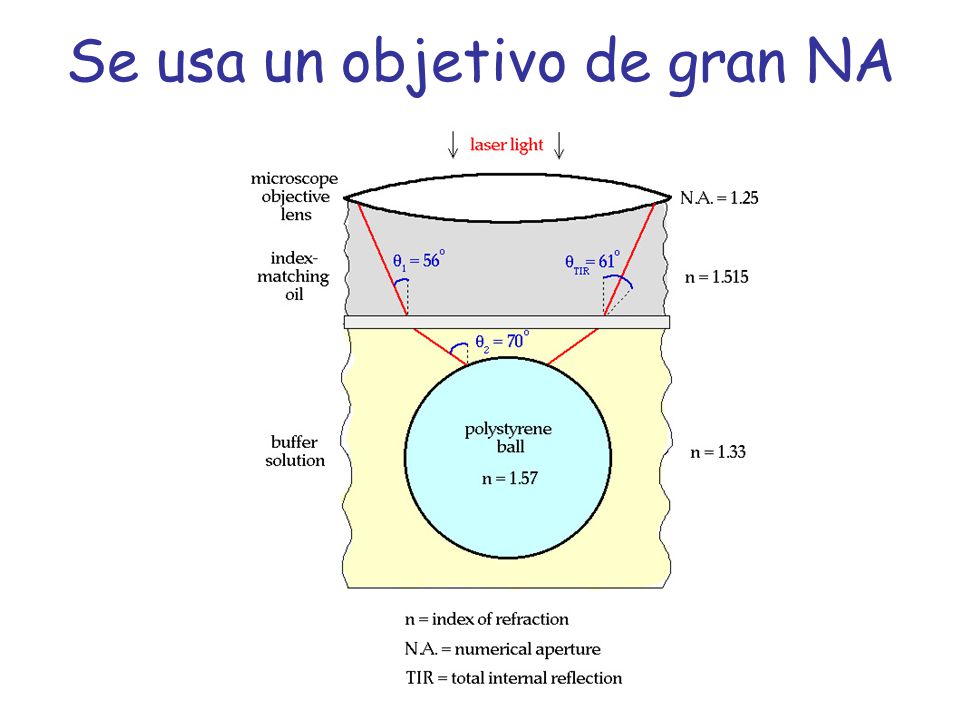

8 Se usa un objetivo de gran NA

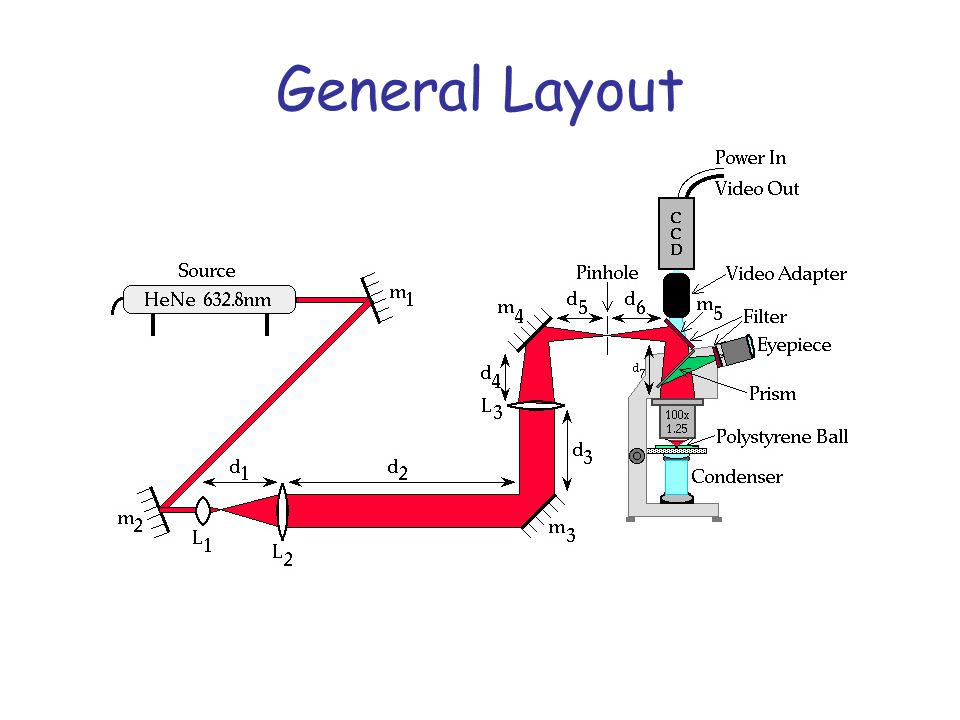

9 General Layout

10 Se pueden mover cosas Se agarra y se mueve Se la hace girar

11 Ver propiedades fisicas Como elasticidad

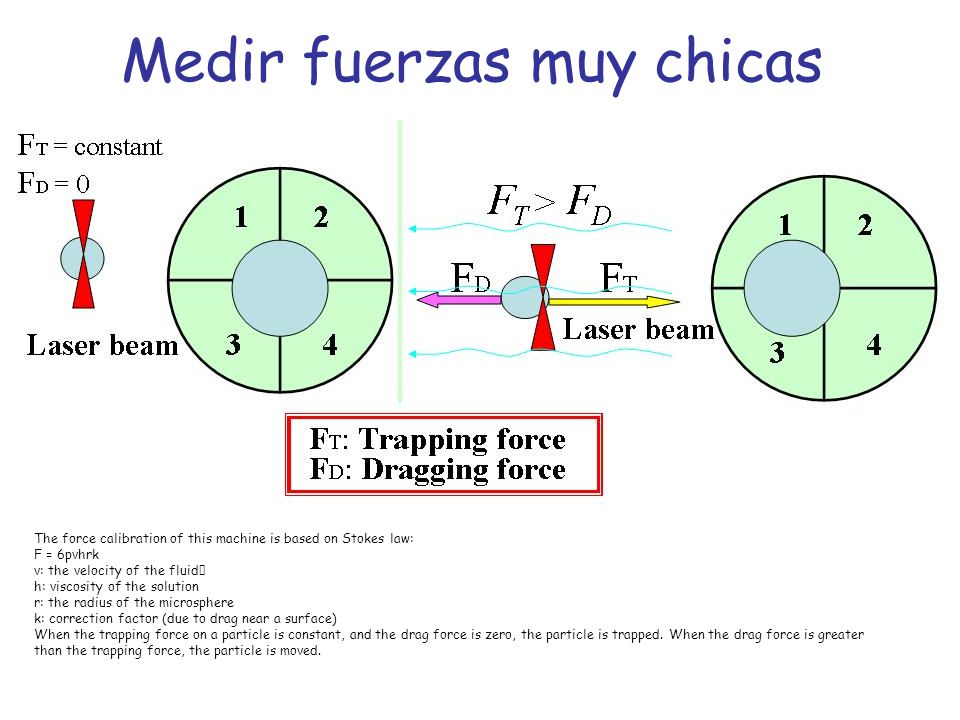

12 The force calibration of this machine is based on Stokes law: F = 6pvhrk v: the velocity of the fluid  h: viscosity of the solution r: the radius of the microsphere k: correction factor (due to drag near a surface) When the trapping force on a particle is constant, and the drag force is zero, the particle is trapped. When the drag force is greater than the trapping force, the particle is moved. Medir fuerzas muy chicas

13 Optical tweezers being used to measure forces between chinese hamster ovary (CHO) cells coated with glycoprotein (GP Ib-IX) and beads coated with vWf factors.

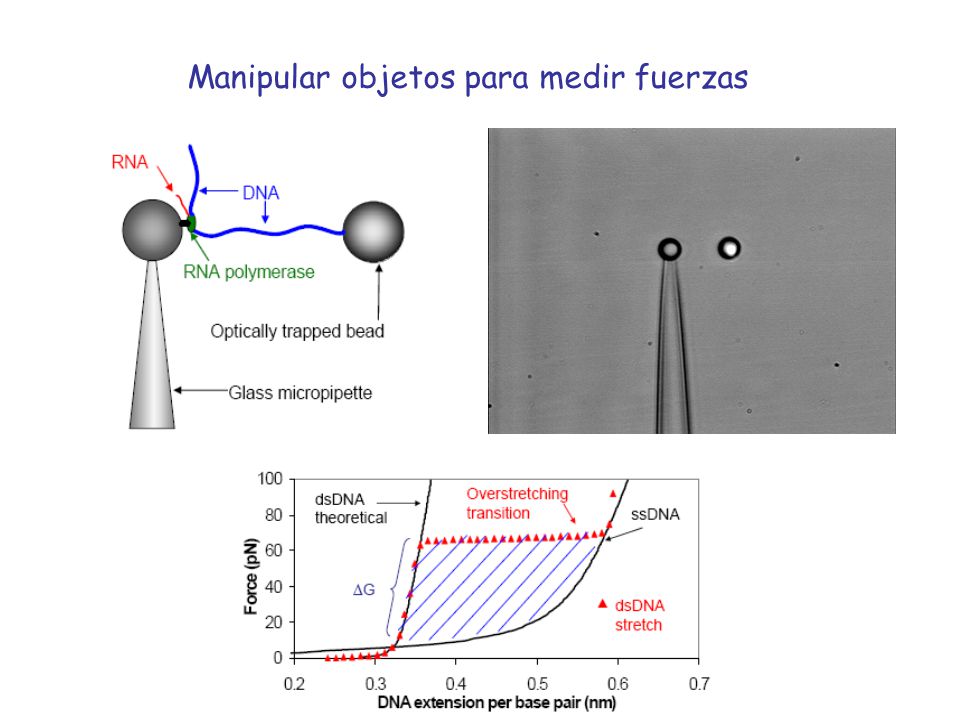

14 Manipular objetos para medir fuerzas
