1 ELECTRICIDAD 3º ESO

2 PARTÍCULAS ATÓMICAS Partículas del átomo
El mismo número de electrones y protones indica un átomo neutro Átomo de un metal Átomo de Mg2+ Capta con facilidad electrones Átomo de un no metal Átomo de F- Pierde con facilidad electrones

3 CORRIENTE ELÉCTRICA La corriente eléctrica es la circulación ordenada de electrones libres a través de un conductor.

4 CORRIENTE ELÉCTRICA La Intensidad de corriente, es la cantidad de carga que circula en la unidad de tiempo. Se designa por la letra I, se mide en Amperios (A) La Diferencia de potencial, es la fuerza encargada de hacer que se desplacen los electrones a través del conductor. Se designa por la letra V, se mide en Voltios (V) Los electrones se desplazan de un átomo al siguiente impulsados por la diferencia de potencial en extremos del conductor.

5 CIRCUITO ELÉCTRICO Un circuito eléctrico es un camino cerrado por el que circulan electrones. Este camino está formado por un conjunto de elementos conectados mediante cables.

6 CIRCUITO ELÉCTRICO Circuito básico con elemento de control y elemento de protección

7 COMPONENTES ELÉCTRICOS

8 Tensión de las pilas más utilizadas
GENERADORES Suministran corriente eléctrica al circuito. Tensión de las pilas más utilizadas

9 RECEPTORES Transforman la energía procedente del generador en energía útil (luz, calor, movimiento,…).

10 CONDUCTORES Hilos por los que circula la corriente.

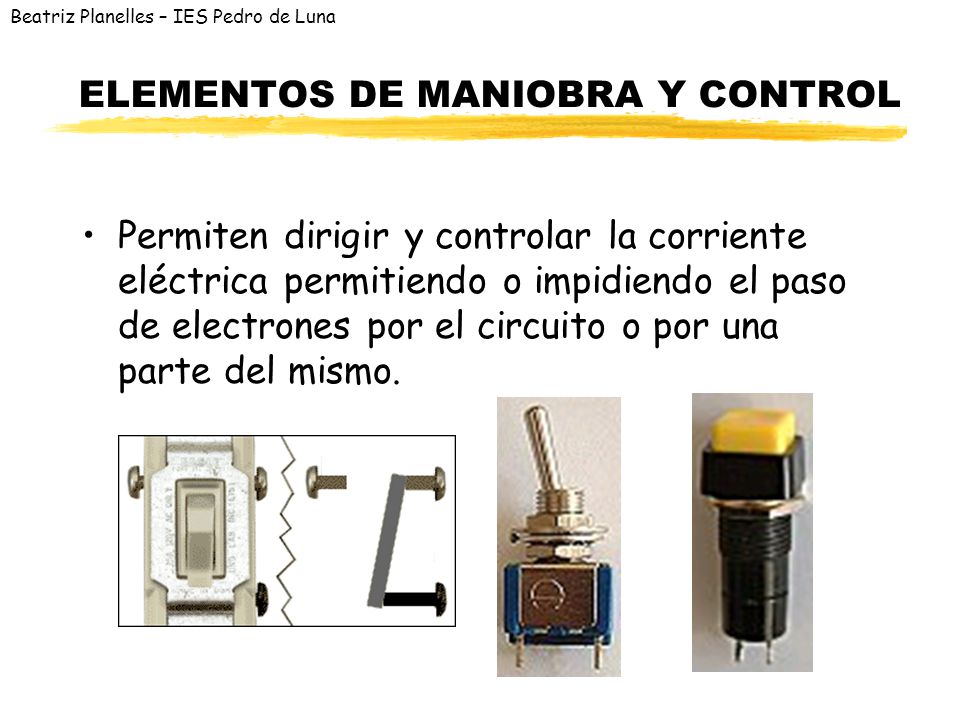

11 ELEMENTOS DE MANIOBRA Y CONTROL
Permiten dirigir y controlar la corriente eléctrica permitiendo o impidiendo el paso de electrones por el circuito o por una parte del mismo.

12 ELEMENTOS DE PROTECCIÓN
Protegen los cables y componentes del circuito: fusibles; magnetotérmicos o PIA (pequeño Interruptor Automático). Evitan daños a las personas que los utilizan: diferencial; cable de tierra. Puedes ver el funcionamiento del diferencial en

13 SÍMBOLOS

14 ESQUEMA Representación gráfica en la que se utilizan los símbolos de los elementos que componen un circuito.

15 TIPOS DE CIRCUITOS

16 TIPOS DE CIRCUITOS Circuito completo con protección
Circuito serie con lámparas

17 TIPOS DE CIRCUITOS Circuito paralelo con lámparas
Circuito mixto con lámparas

18 MAGNITUDES ELÉCTRICAS
TENSIÓN (o VOLTAJE): Energía por unidad de carga que se pone en juego cuando los electrones se mueven entre los extremos de un hilo conductor. Para que exista una corriente eléctrica en un hilo conductor es preciso que se establezca entre sus extremos una diferencia de potencial o voltaje. Se designa por V y se mide en Voltios (V). INTENSIDAD: Cantidad de electrones que pasan por un circuito en cada segundo. Se designa por I y se mide en Amperios (A). RESISTENCIA: Oposición que ofrece un circuito al paso de corriente eléctrica. Se designa por R y se mide en Ohmios (Ω).

19 INSTRUMENTOS DE MEDIDA
VOLTÍMETRO: Se conecta en paralelo con el componente o generador cuya tensión se quiere medir. AMPERÍMETRO: Se conecta en serie con el receptor o receptores por los que circula la intensidad que se quiere medir. POLÍMETRO: Sirve para medir diferentes magnitudes eléctricas (tensión, intensidad, resistencia, …) en diferentes escalas de medida.

20 MEDIDA ELÉCTRICA

21 LEY DE OHM Ecuación que relaciona la intensidad con la tensión y la resistencia de un circuito. Conociendo dos de estas magnitudes podemos determinar la tercera.

22 RESISTIVIDAD La resistencia es: Donde:
Material Resistividad ( ) Unidades Cobre 0,0172 Aluminio 0,0283 Hierro 0,1 Madera De 108 x 106 a x 106 Vidrio De Red cristalina de los metales Se los conoce como conductores La resistencia es: Donde: R es el valor de la resistencia en ohmios ()  es la resistividad del materia ( ) L la longitud del elemento (m). S la sección del elemento (mm2). Resistividad de algunos materiales Es una propiedad intrínseca de los materiales

23 RESISTENCIAS

24 ENERGÍA ELÉCTRICA DEFINICIÓN Es la energía que consume en un tiempo
determinado, un aparato eléctrico cualquiera por el que circula un intensidad ‘I’ y cuyo voltaje es ‘V’ E = V · I · t (Julios)

25 POTENCIA ELÉCTRICA DEFINICIÓN Es la capacidad que tiene un receptor
eléctrico cualquiera para transformar energía en un tiempo determinado. P = V · I (Watios)

26 FACTURA DE LA LUZ

27 EJERCICIO En un recibo de luz pone que se han consumido en dos meses 360 KWh ¿Cuántos julios se han consumido? ¿Cuánto dinero supone, si cada KWh se paga a 0,08 euros?

28 GENERACIÓN DE ELECTRICIDAD
PRESA DE BEMPOSTA (PORTUGAL) AEROGENERADORES CENTRAL TÉRMICA DE ANDORRA

29 TRANSPORTE DE ELECTRICIDAD

30 APLICACIONES Y EFECTOS
Efecto electromagnético El efecto electromagnético se emplea en motores, transformadores, zumbadores, relés y teléfonos móviles Efecto Joule El efecto Joule se emplea en bombillas, estufas, etc.

31 ELECTROIMÁN Es una bobina eléctrica enrollada en torno a una barra alargada de un material ferroso

32 MOTOR ELÉCTRICO Es una maquina motriz que transforma la energía eléctrica en movimiento

33 GENERADOR ELECTROMAGNÉTICO
DINAMO ALTERNADOR La diferencia más importante consiste en que el alternador sirve para generar …………………. Mientras que la dinamo se usa para ………………….………

34 OTROS MECANISMOS ELECTROMAGNÉTICOS
RELÉ TIMBRE

35 PRECAUCIONES CON LA CORRIENTE ELÉCTRICA

36 SEGURIDAD I

37 SEGURIDAD II

38 LOS PELIGROS DE LA ELECTRICIDAD

39 ETIQUETA ENERGÉTICA

40 VERDADES Y MENTIRAS DE LA ELECTRICIDAD
El mp3 funciona con pilas, no con electricidad. Un amperímetro es el aparato que mide la resistencia de la corriente eléctrica. Para que se pueda encender una bombilla es suficiente con tener un conductor de la corriente (cable) y un receptor (una bombilla) Una bombilla de bajo consumo ilumina menos que una normal. La electricidad es peligrosa, pero una sola descarga eléctrica no mata a nadie. La electricidad y el magnetismo no están relacionados entre sí. La producción de energía eléctrica no influye en el medio ambiente, solo lo hace el consumo de electricidad. Para que fluya la electricidad es importante que el circuito esté cerrado, pero no es imprescindible. Los objetos metálicos, cuando se cogen con la mano, no se pueden cargar.

41 EJERCICIO AISLANTE CONDUCTOR NEUTRO CUERPO CON CARGA NETA NEGATIVA
Conecta de forma apropiada los elementos de la columna de la izquierda con los de la derecha. AISLANTE Ha perdido electrones CONDUCTOR Hacer que un cuerpo se cargue eléctricamente NEUTRO Los electrones no pueden desplazarse fácilmente por él. CUERPO CON CARGA NETA NEGATIVA Los electrones pueden desplazarse fácilmente por él. Ha ganado electrones ELECTRIZAR Tener la misma carga positiva que negativa

42 EJERCICIO En un horno vemos una inscripción que pone 2000 W / 220 V ¿Qué significa? ¿Cuánta energía eléctrica habrá consumido ese horno después de 45 minutos de funcionamiento? Significa que dicho horno cuando se conecta a consume de energía cada que está enchufado. La energía consumida en 45 minutos es de

43 ¿¿¿¿ QUÉ TIENEN EN COMÚN LA CORRIENTE CONTINUA Y LA CORRIENTE ALTERNA ?????
Elabora una lista de aparatos eléctricos que usas a diario, diferenciando los que utilicen corriente continua y alterna. CORRIENTE CONTINUA CORRIENTE ALTERNA

44 CUESTIONES El Kw·h es una unidad de ........... Potencia. Energía
Tiempo de uso de 1 KW

45 INVESTIGA UNESA Materia y energía La corriente eléctrica Tecno12-18
