OBSERVACIONES A DIFERENTES ESCALAS

Presentación del tema: "OBSERVACIONES A DIFERENTES ESCALAS"— Transcripción de la presentación:

1 OBSERVACIONES A DIFERENTES ESCALAS

2 Principales tecnicas en Mineralogia y Petrologia
Analisis espectrográfico -absorción atómica- rayos X - microscopio óptico - Fluorescencia - Sonda electrónica Todas estas tecnicas tienen algo en comun: SE BASAN EN LA INTERACCIÓN ONDA-MATERIA Reflexión Refracción Absorción Difracción Transparencia Opacidad Fenómenos debidos a la interacción onda-materia La teoría ondulatoria describe adecuadamente estos fenómenos de interacción onda-materia por lo que la empleamos para su explicación.

3 EL MICROSCOPIO PETROGRAFICO
También llamado microscopio de luz polarizada Para un uso adecuado de sus posibilidades, necesitamos conocer algunos aspectos de la fisica de la luz y aprender algunos “trucos” en su manejo.

4 ¿Porqué usamos el microscopio óptico? Identifica minerales
Determina el tipo de roca Determina la secuencia de cristalización Documenta la historia de deformaciones Muestra reacciones congeladas Delimita intervalos de presión-temperatura Refleja procesos de erosión-alteración ¿Cual de estas dos rocas ha estado sometida a presión?

5 e interrelacion de los granos minerales
TEXTURA: tamaño, forma e interrelacion de los granos minerales

6 LABORATORIO DE PREPARACIÓN DE MUESTRAS
(LAMINAS DELGADAS)

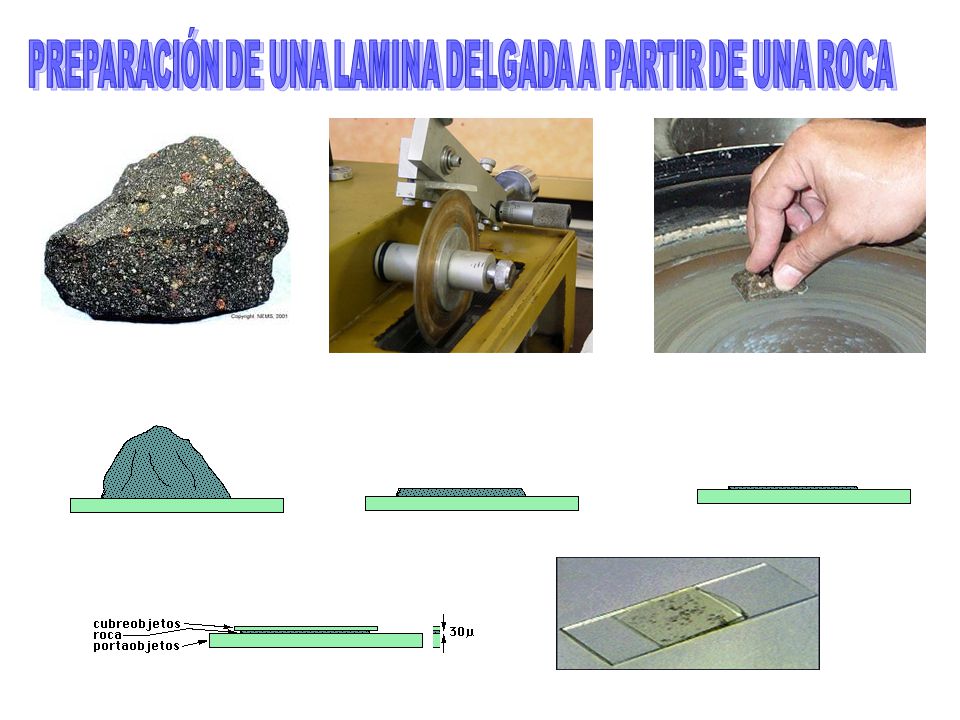

7 PREPARACIÓN DE UNA LAMINA DELGADA A PARTIR DE UNA ROCA

8 EN EL ESPECTRO DE RADIACION ELECTROMAGNETICA
LA LUZ EN EL ESPECTRO DE RADIACION ELECTROMAGNETICA

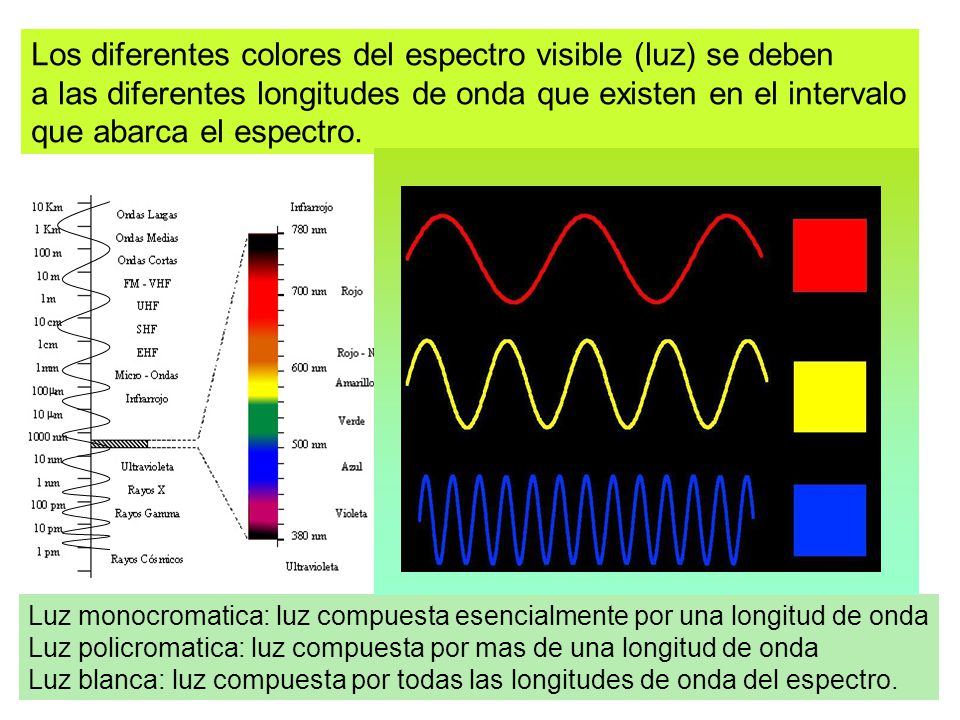

9 Los diferentes colores del espectro visible (luz) se deben
a las diferentes longitudes de onda que existen en el intervalo que abarca el espectro. Luz monocromatica: luz compuesta esencialmente por una longitud de onda Luz policromatica: luz compuesta por mas de una longitud de onda Luz blanca: luz compuesta por todas las longitudes de onda del espectro.

10 NATURALEZA DE LUZ TEORIA DE PARTICULAS: la luz esta
compuesta de particulas subatómicas (fotones) TEORIA ONDULATORIA: la luz es una radiación electromagnética que se propaga de un punto a otro. La teoría ondulatoria describe muy adecuadamente los fenómenos que nos Interesan en mineralogía óptica por lo que nos remitimos a ella. Campo electrico (dirección de vibración Perpendicular a la Direccion de propagacion Campo magnético Dirección de propagación Solo consideraremos el campo eléctrico por ser el mas afectado por el Carácter eléctrico de los átomos y los enlaces químicos de los minerales (afectando por tanto la conducta de la luz)

11 NOMENCLATURA DE LA ONDA
Longitud ( ) Cresta Dirección de propagación Amplitud (A) o x Amplitud (A) Longitud ( ) Valle

12 INTERFERENCIA DE ONDAS
Cuando dos ondas de la misma longitud se superponen y están en fase, la amplitud de la onda Resultante es la suma de las amplitudes de las ondas que interfieren. Esta interferencia es llamada INTERFERENCIA CONSTRUCTIVA. La onda verde es la onda resultante con mayor amplitud

13 INTERFERENCIA DE ONDAS
Cuando dos ondas de la misma longitud se superponen y están fuera de fase, la amplitud de la onda Resultante será menor que la amplitud de una de las dos ondas, esta interferencia es llamada INTERFERENCIA DESTRUCTIVA. Si las ondas que interfieren tienen la misma amplitud y están en fuera de fase se producirá una interferencia destructiva total. La línea verde la onda resultante que en este caso destruye las dos ondas

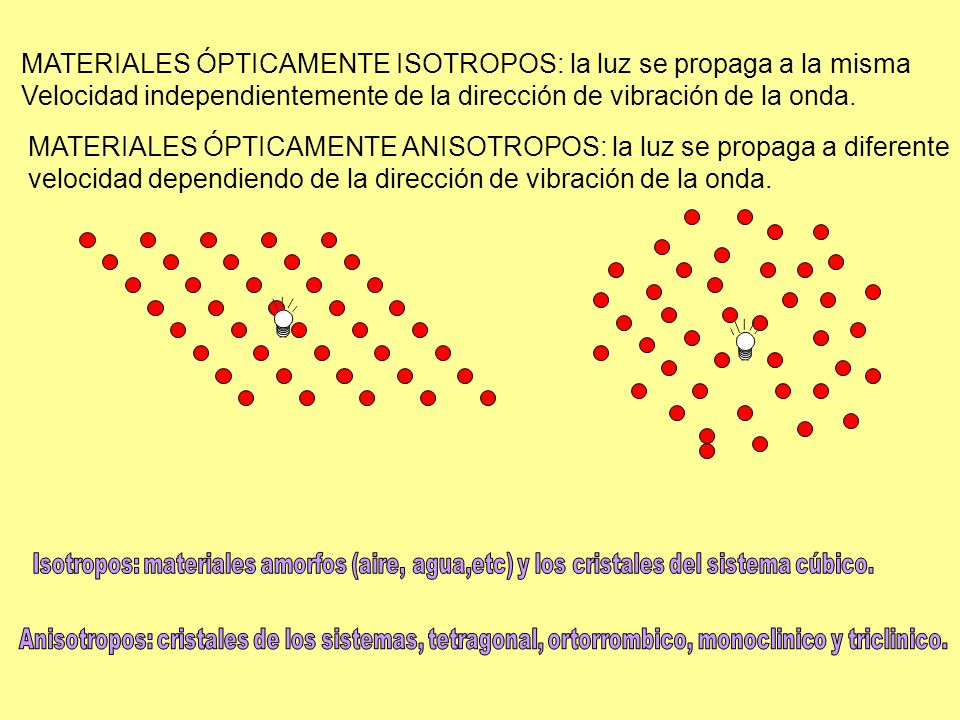

14 MATERIALES ÓPTICAMENTE ISOTROPOS: la luz se propaga a la misma
Velocidad independientemente de la dirección de vibración de la onda. MATERIALES ÓPTICAMENTE ANISOTROPOS: la luz se propaga a diferente velocidad dependiendo de la dirección de vibración de la onda. Isotropos: materiales amorfos (aire, agua,etc) y los cristales del sistema cúbico. Anisotropos: cristales de los sistemas, tetragonal, ortorrombico, monoclinico y triclinico.
