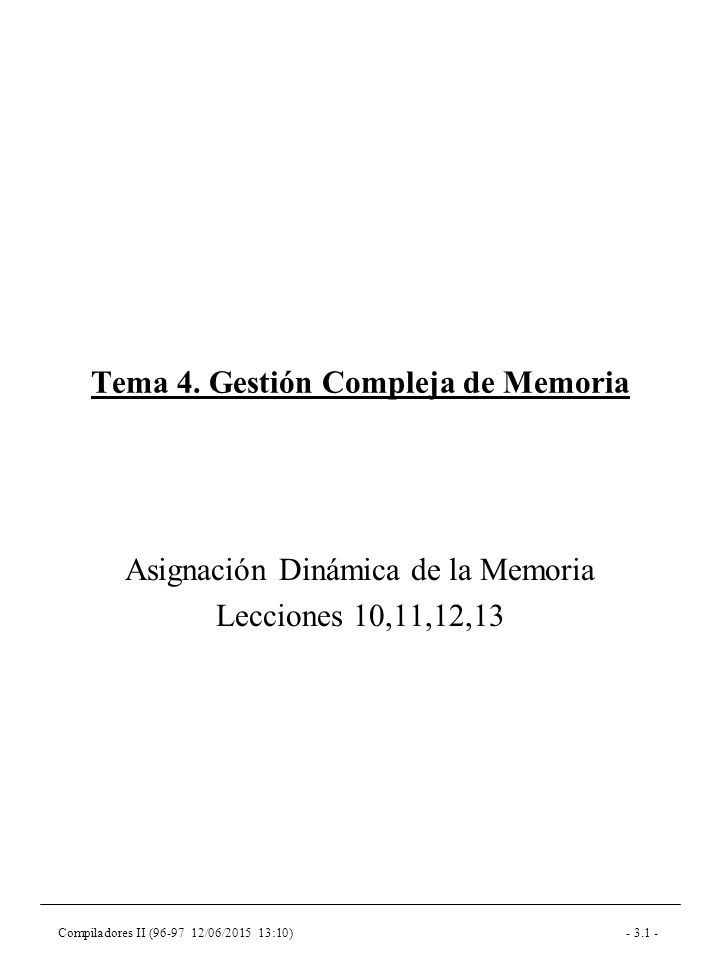

1 Compiladores II (96-97 12/06/2015 13:10)- 3.1 - Tema 4. Gestión Compleja de Memoria Asignación Dinámica de la Memoria Lecciones 10,11,12,13

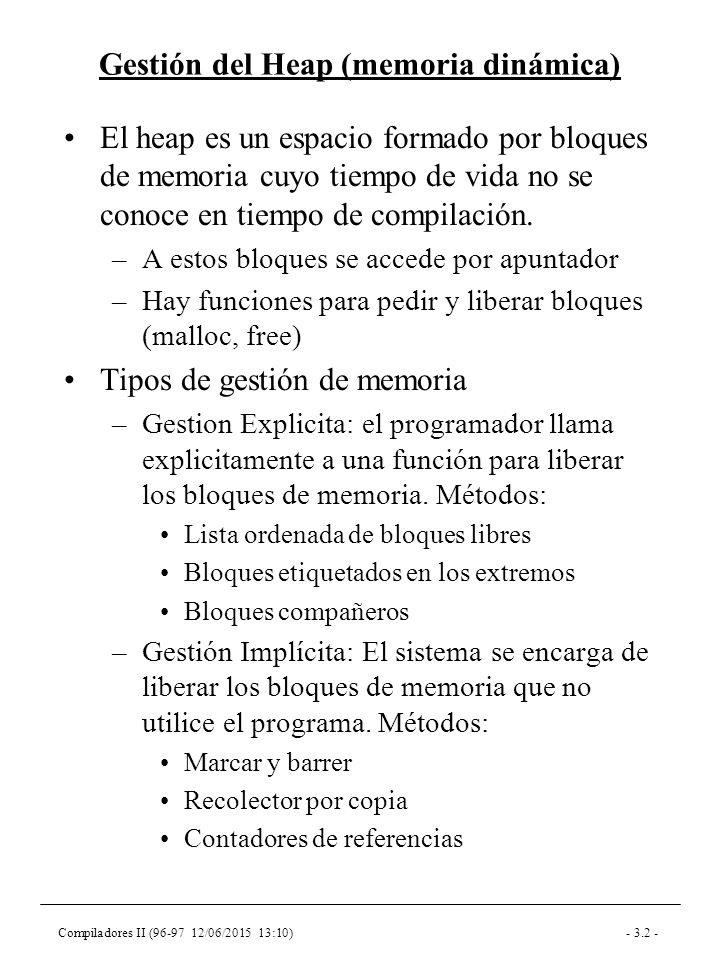

2 Compiladores II (96-97 12/06/2015 13:10)- 3.2 - Gestión del Heap (memoria dinámica) El heap es un espacio formado por bloques de memoria cuyo tiempo de vida no se conoce en tiempo de compilación. –A estos bloques se accede por apuntador –Hay funciones para pedir y liberar bloques (malloc, free) Tipos de gestión de memoria –Gestion Explicita: el programador llama explicitamente a una función para liberar los bloques de memoria. Métodos: Lista ordenada de bloques libres Bloques etiquetados en los extremos Bloques compañeros –Gestión Implícita: El sistema se encarga de liberar los bloques de memoria que no utilice el programa. Métodos: Marcar y barrer Recolector por copia Contadores de referencias

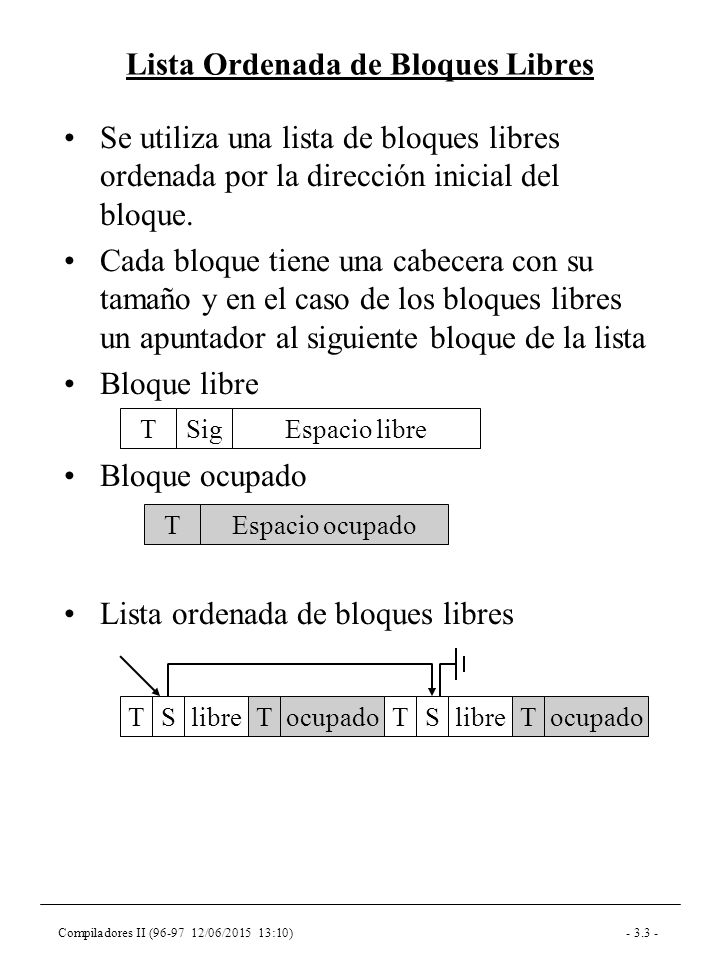

3 Compiladores II (96-97 12/06/2015 13:10)- 3.3 - Lista Ordenada de Bloques Libres Se utiliza una lista de bloques libres ordenada por la dirección inicial del bloque. Cada bloque tiene una cabecera con su tamaño y en el caso de los bloques libres un apuntador al siguiente bloque de la lista Bloque libre Bloque ocupado Lista ordenada de bloques libres Espacio libreTSig Espacio ocupadoT libreTSocupadoTlibreTSocupadoT

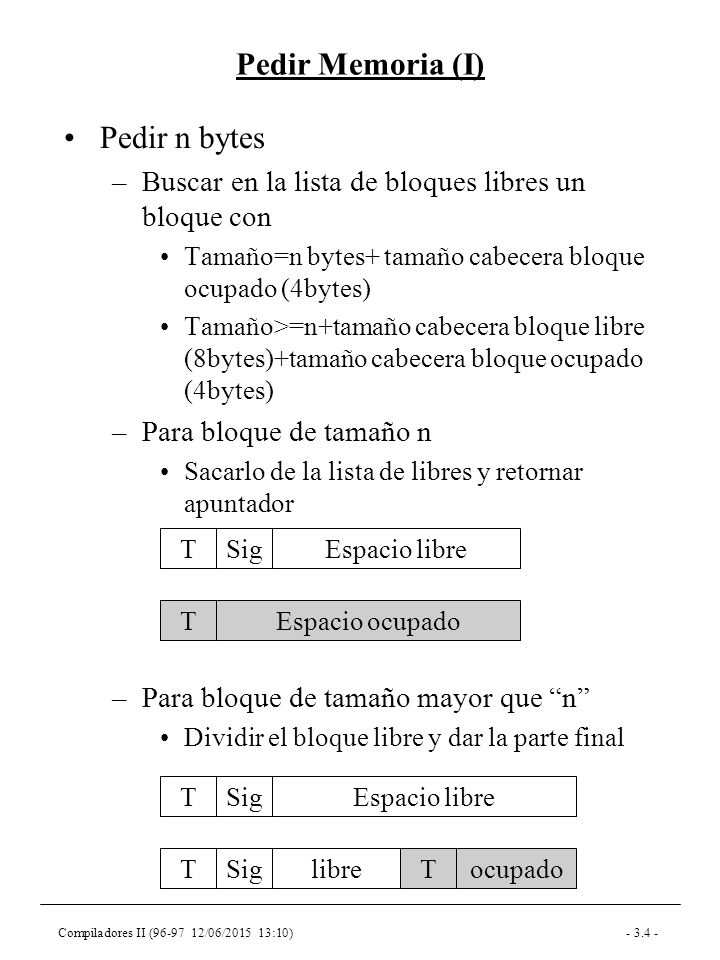

4 Compiladores II (96-97 12/06/2015 13:10)- 3.4 - Pedir Memoria (I) Pedir n bytes –Buscar en la lista de bloques libres un bloque con Tamaño=n bytes+ tamaño cabecera bloque ocupado (4bytes) Tamaño>=n+tamaño cabecera bloque libre (8bytes)+tamaño cabecera bloque ocupado (4bytes) –Para bloque de tamaño n Sacarlo de la lista de libres y retornar apuntador –Para bloque de tamaño mayor que “n” Dividir el bloque libre y dar la parte final Espacio libreTSig Espacio ocupadoT Espacio libreTSig ocupadoSigTnlibreT

5 Compiladores II (96-97 12/06/2015 13:10)- 3.5 - Pedir Memoria (II) struct bloque { int sz; struct bloque *sig; } *libres; void *malloc(int sz) { struct bloque *p,**ult,*p1; for (p=libres, ult=&libres; p; ult=&(p->sig),p=p->sig) { if (p->sz+sizeof(int)==sz) { *ult=p->Sig; return &p->sig; } else if (p->sz+sizeof(int)+sizeof(struct bloque)>=sz) { p1=(char*) p+sz+sizeof(struct bloque); p1->sz=sz+sizeof(int); p->sz-=sz+sizeof(int); return &p1->sig; } return NULL; }

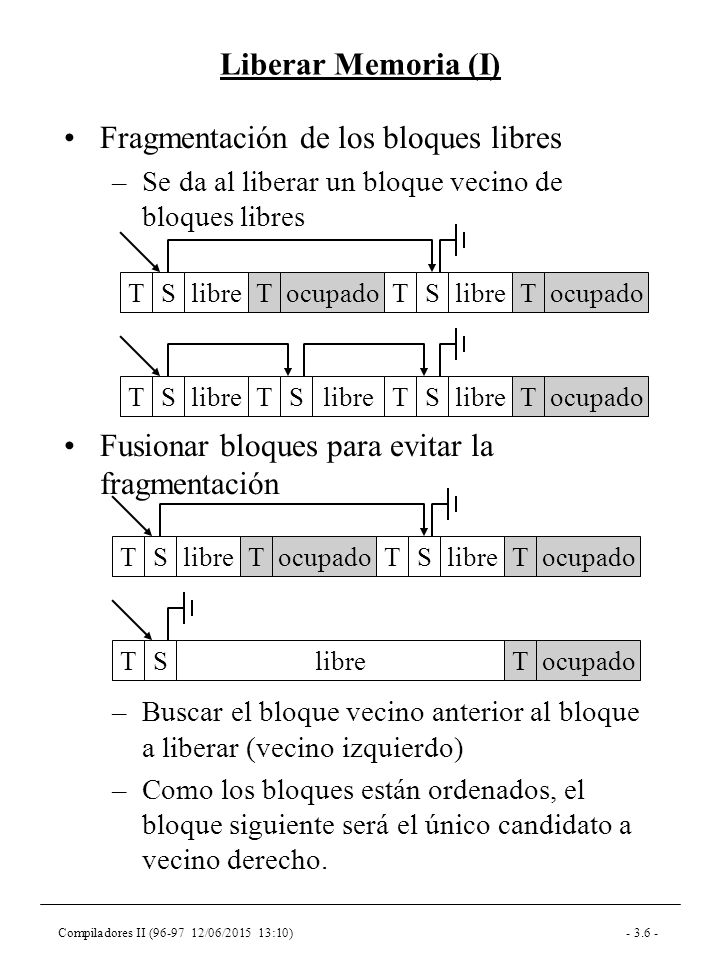

6 Compiladores II (96-97 12/06/2015 13:10)- 3.6 - Liberar Memoria (I) Fragmentación de los bloques libres –Se da al liberar un bloque vecino de bloques libres Fusionar bloques para evitar la fragmentación –Buscar el bloque vecino anterior al bloque a liberar (vecino izquierdo) –Como los bloques están ordenados, el bloque siguiente será el único candidato a vecino derecho. libreTSocupadoTlibreTSocupadoT libreTS T TSocupadoTS libreTSocupadoTlibreTSocupadoT libreTSocupadoT

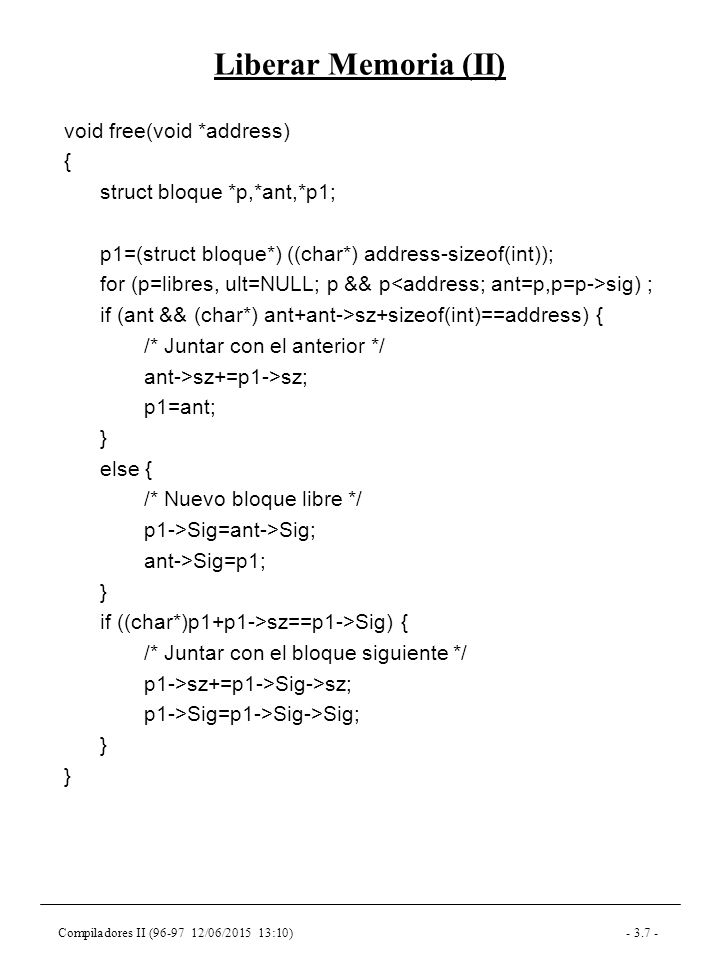

7 Compiladores II (96-97 12/06/2015 13:10)- 3.7 - Liberar Memoria (II) void free(void *address) { struct bloque *p,*ant,*p1; p1=(struct bloque*) ((char*) address-sizeof(int)); for (p=libres, ult=NULL; p && p sig) ; if (ant && (char*) ant+ant->sz+sizeof(int)==address) { /* Juntar con el anterior */ ant->sz+=p1->sz; p1=ant; } else { /* Nuevo bloque libre */ p1->Sig=ant->Sig; ant->Sig=p1; } if ((char*)p1+p1->sz==p1->Sig) { /* Juntar con el bloque siguiente */ p1->sz+=p1->Sig->sz; p1->Sig=p1->Sig->Sig; }

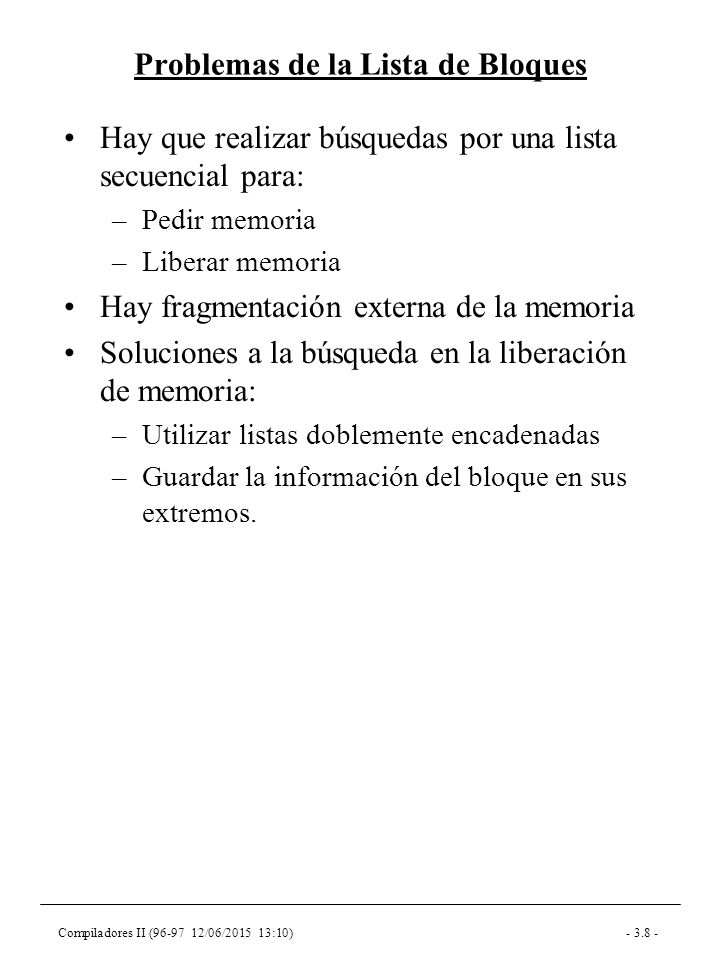

8 Compiladores II (96-97 12/06/2015 13:10)- 3.8 - Problemas de la Lista de Bloques Hay que realizar búsquedas por una lista secuencial para: –Pedir memoria –Liberar memoria Hay fragmentación externa de la memoria Soluciones a la búsqueda en la liberación de memoria: –Utilizar listas doblemente encadenadas –Guardar la información del bloque en sus extremos.

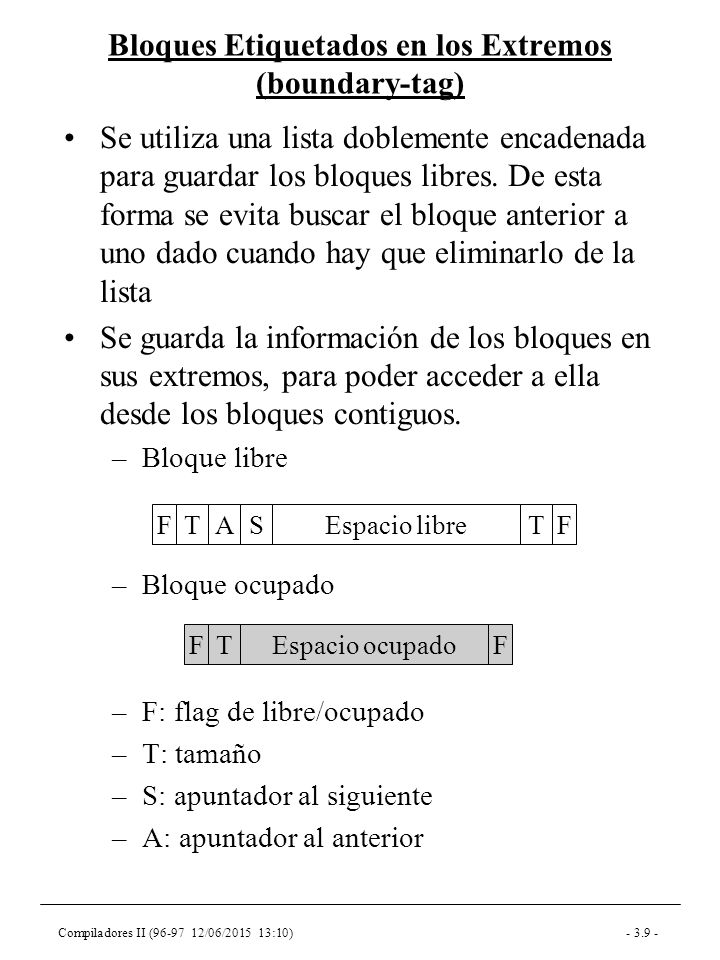

9 Compiladores II (96-97 12/06/2015 13:10)- 3.9 - Bloques Etiquetados en los Extremos (boundary-tag) Se utiliza una lista doblemente encadenada para guardar los bloques libres. De esta forma se evita buscar el bloque anterior a uno dado cuando hay que eliminarlo de la lista Se guarda la información de los bloques en sus extremos, para poder acceder a ella desde los bloques contiguos. –Bloque libre –Bloque ocupado –F: flag de libre/ocupado –T: tamaño –S: apuntador al siguiente –A: apuntador al anterior Espacio libreFS Espacio ocupadoT ATTF FF

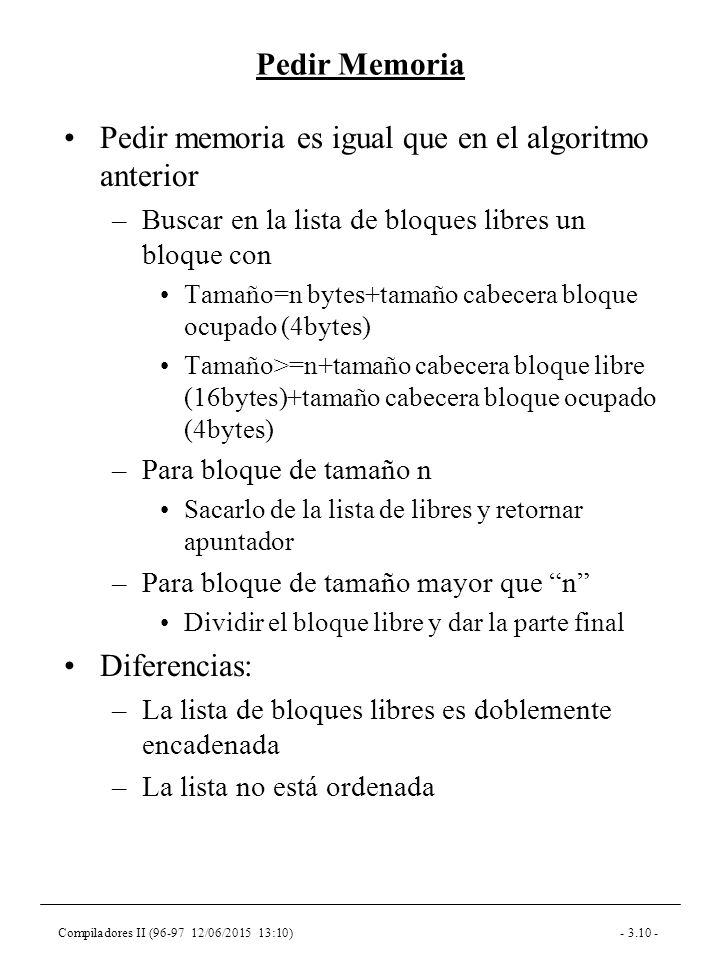

10 Compiladores II (96-97 12/06/2015 13:10)- 3.10 - Pedir Memoria Pedir memoria es igual que en el algoritmo anterior –Buscar en la lista de bloques libres un bloque con Tamaño=n bytes+tamaño cabecera bloque ocupado (4bytes) Tamaño>=n+tamaño cabecera bloque libre (16bytes)+tamaño cabecera bloque ocupado (4bytes) –Para bloque de tamaño n Sacarlo de la lista de libres y retornar apuntador –Para bloque de tamaño mayor que “n” Dividir el bloque libre y dar la parte final Diferencias: –La lista de bloques libres es doblemente encadenada –La lista no está ordenada

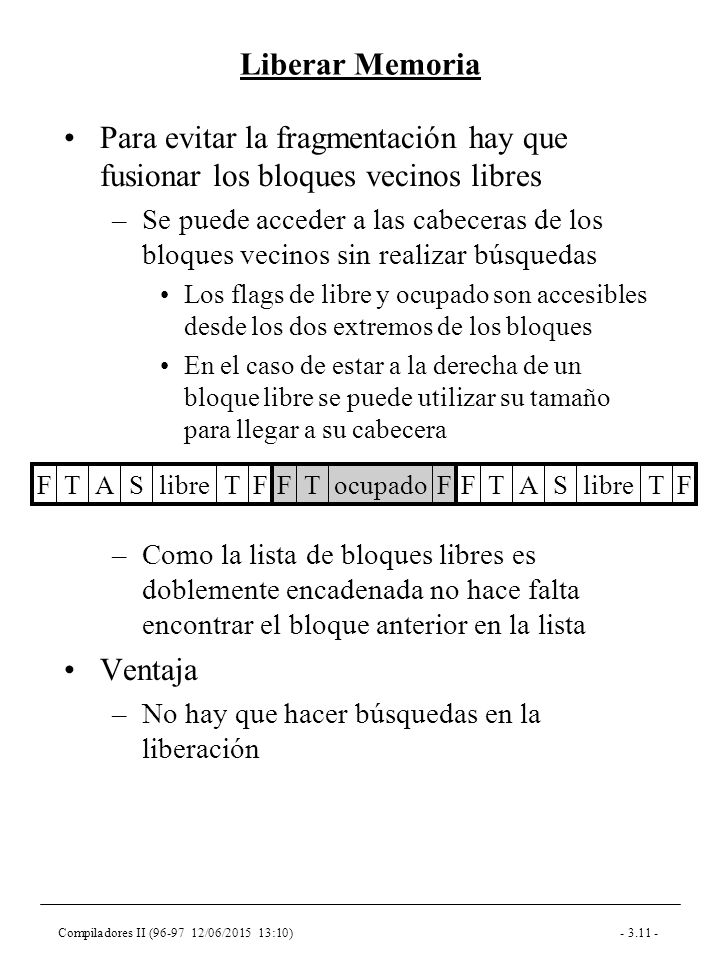

11 Compiladores II (96-97 12/06/2015 13:10)- 3.11 - Liberar Memoria Para evitar la fragmentación hay que fusionar los bloques vecinos libres –Se puede acceder a las cabeceras de los bloques vecinos sin realizar búsquedas Los flags de libre y ocupado son accesibles desde los dos extremos de los bloques En el caso de estar a la derecha de un bloque libre se puede utilizar su tamaño para llegar a su cabecera –Como la lista de bloques libres es doblemente encadenada no hace falta encontrar el bloque anterior en la lista Ventaja –No hay que hacer búsquedas en la liberación libreFSATTFocupadoTFFlibreFSATTF

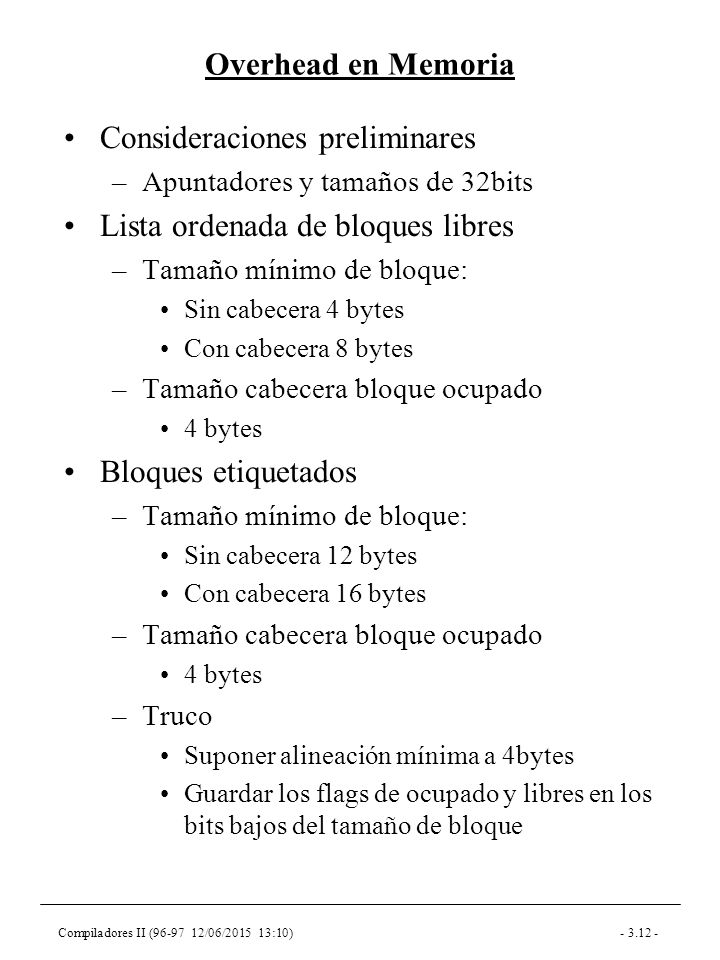

12 Compiladores II (96-97 12/06/2015 13:10)- 3.12 - Overhead en Memoria Consideraciones preliminares –Apuntadores y tamaños de 32bits Lista ordenada de bloques libres –Tamaño mínimo de bloque: Sin cabecera 4 bytes Con cabecera 8 bytes –Tamaño cabecera bloque ocupado 4 bytes Bloques etiquetados –Tamaño mínimo de bloque: Sin cabecera 12 bytes Con cabecera 16 bytes –Tamaño cabecera bloque ocupado 4 bytes –Truco Suponer alineación mínima a 4bytes Guardar los flags de ocupado y libres en los bits bajos del tamaño de bloque

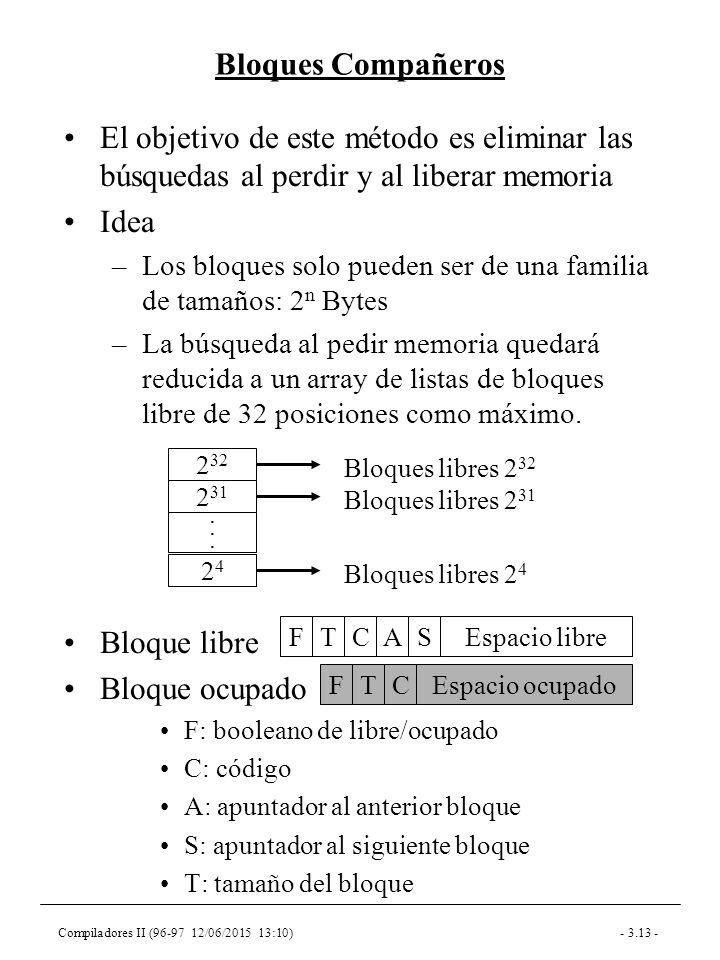

13 Compiladores II (96-97 12/06/2015 13:10)- 3.13 - Bloques Compañeros El objetivo de este método es eliminar las búsquedas al perdir y al liberar memoria Idea –Los bloques solo pueden ser de una familia de tamaños: 2 n Bytes –La búsqueda al pedir memoria quedará reducida a un array de listas de bloques libre de 32 posiciones como máximo. Bloque libre Bloque ocupado F: booleano de libre/ocupado C: código A: apuntador al anterior bloque S: apuntador al siguiente bloque T: tamaño del bloque 2 32 Bloques libres 2 32 2 31 Bloques libres 2 31 2424 Bloques libres 2 4...... Espacio libreSACTF Espacio ocupadoCTF

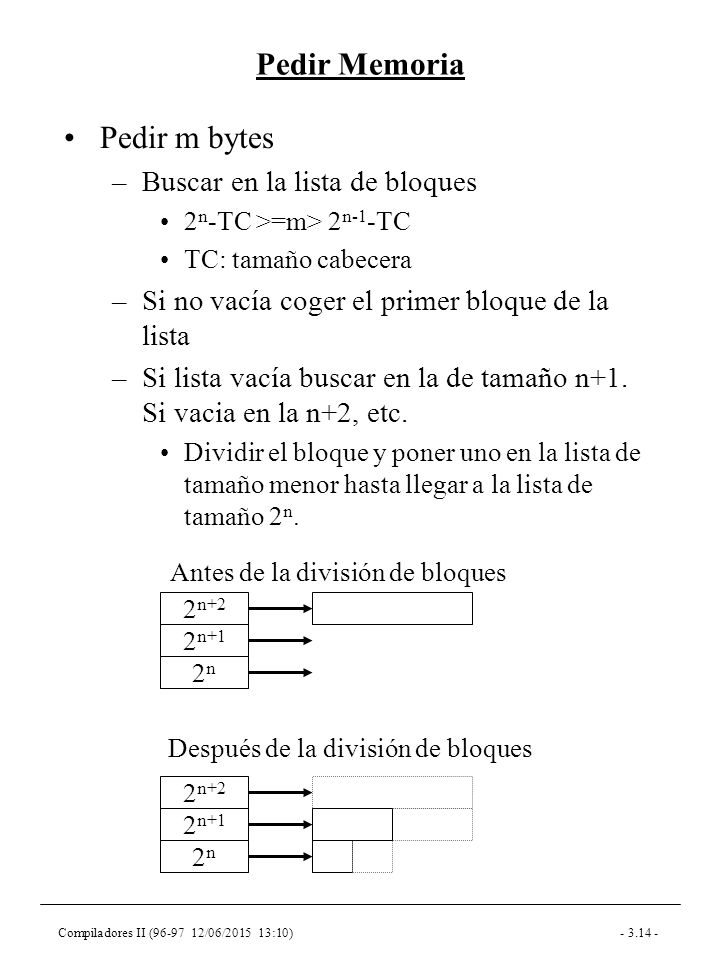

14 Compiladores II (96-97 12/06/2015 13:10)- 3.14 - Pedir Memoria Pedir m bytes –Buscar en la lista de bloques 2 n -TC >=m> 2 n-1 -TC TC: tamaño cabecera –Si no vacía coger el primer bloque de la lista –Si lista vacía buscar en la de tamaño n+1. Si vacia en la n+2, etc. Dividir el bloque y poner uno en la lista de tamaño menor hasta llegar a la lista de tamaño 2 n. 2 n+1 2n2n 2 n+2 2 n+1 2n2n 2 n+2 Después de la división de bloques Antes de la división de bloques

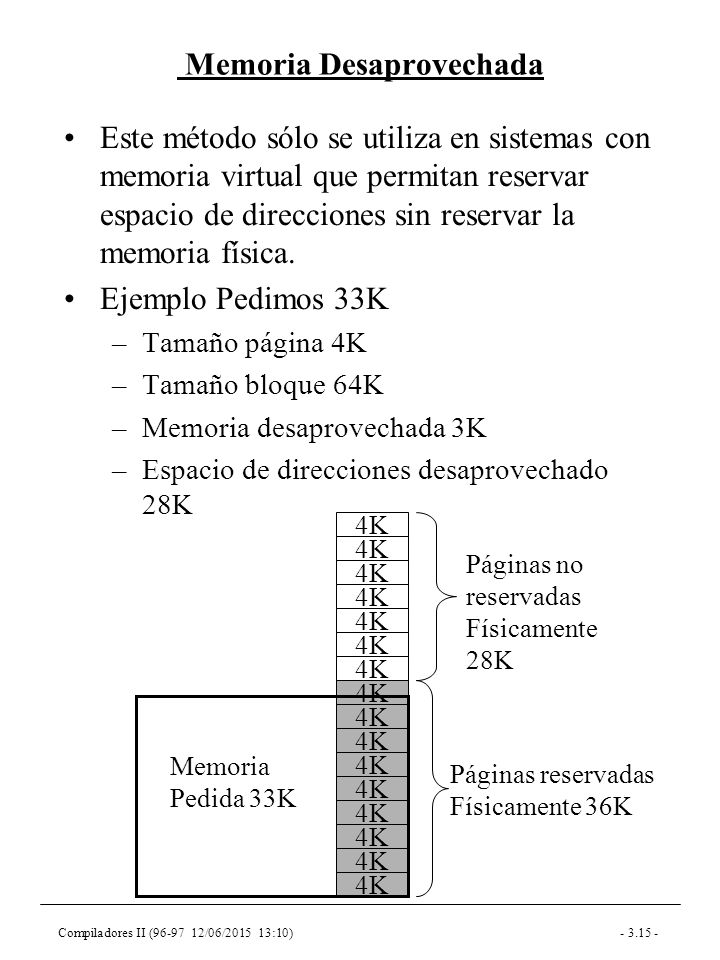

15 Compiladores II (96-97 12/06/2015 13:10)- 3.15 - Memoria Desaprovechada Este método sólo se utiliza en sistemas con memoria virtual que permitan reservar espacio de direcciones sin reservar la memoria física. Ejemplo Pedimos 33K –Tamaño página 4K –Tamaño bloque 64K –Memoria desaprovechada 3K –Espacio de direcciones desaprovechado 28K 4K Memoria Pedida 33K Páginas reservadas Físicamente 36K Páginas no reservadas Físicamente 28K

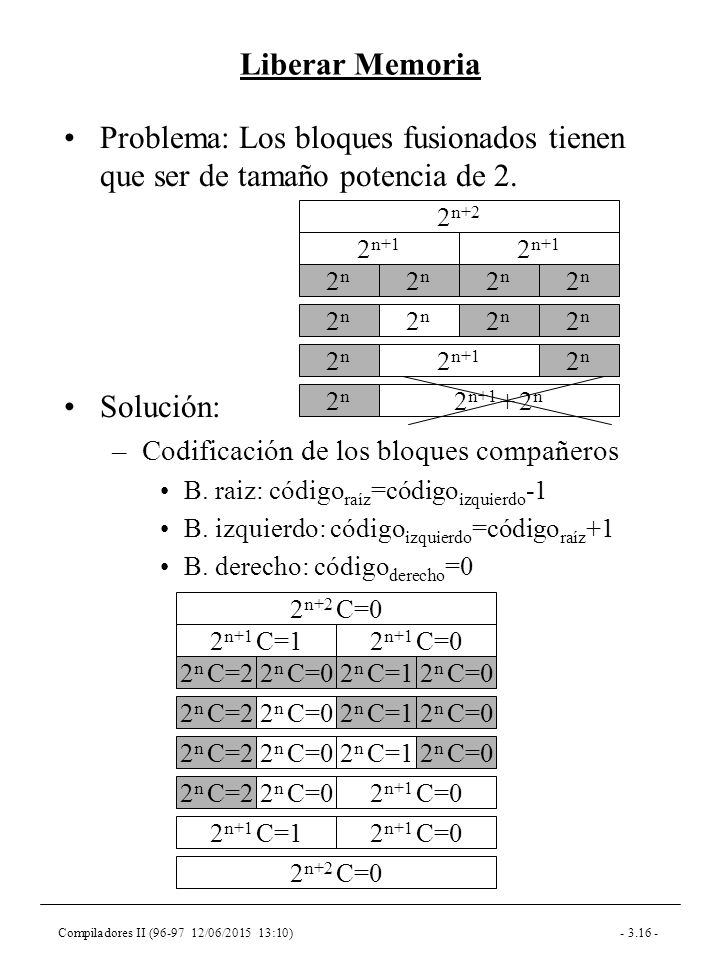

16 Compiladores II (96-97 12/06/2015 13:10)- 3.16 - Liberar Memoria Problema: Los bloques fusionados tienen que ser de tamaño potencia de 2. Solución: –Codificación de los bloques compañeros B. raiz: código raíz =código izquierdo -1 B. izquierdo: código izquierdo =código raíz +1 B. derecho: código derecho =0 2n2n 2n2n 2n2n 2n2n 2 n+1 2 n+2 2n2n 2n2n 2n2n 2n2n 2n2n 2 n+1 2n2n 2n2n 2 n+1 + 2 n 2 n C=22 n C=02 n C=12 n C=0 2 n+1 C=12 n+1 C=0 2 n+2 C=0 2 n C=22 n C=02 n C=12 n C=0 2 n C=22 n C=02 n C=12 n C=0 2 n C=22 n C=02 n+1 C=0 2 n+1 C=1 2 n+2 C=0

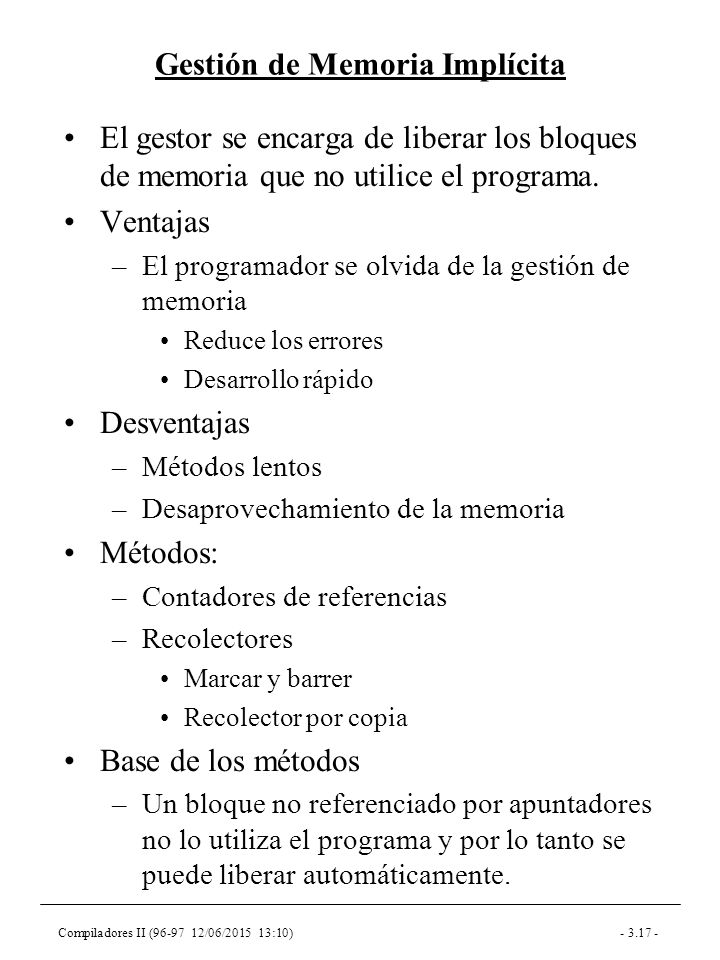

17 Compiladores II (96-97 12/06/2015 13:10)- 3.17 - Gestión de Memoria Implícita El gestor se encarga de liberar los bloques de memoria que no utilice el programa. Ventajas –El programador se olvida de la gestión de memoria Reduce los errores Desarrollo rápido Desventajas –Métodos lentos –Desaprovechamiento de la memoria Métodos: –Contadores de referencias –Recolectores Marcar y barrer Recolector por copia Base de los métodos –Un bloque no referenciado por apuntadores no lo utiliza el programa y por lo tanto se puede liberar automáticamente.

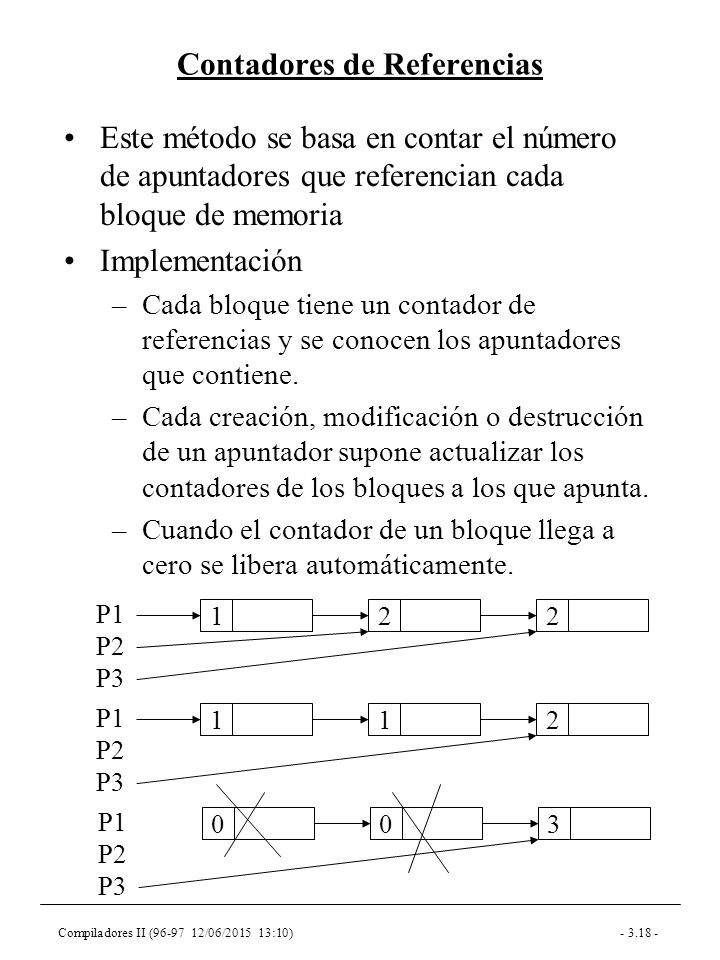

18 Compiladores II (96-97 12/06/2015 13:10)- 3.18 - Contadores de Referencias Este método se basa en contar el número de apuntadores que referencian cada bloque de memoria Implementación –Cada bloque tiene un contador de referencias y se conocen los apuntadores que contiene. –Cada creación, modificación o destrucción de un apuntador supone actualizar los contadores de los bloques a los que apunta. –Cuando el contador de un bloque llega a cero se libera automáticamente. P1 P2 P3 122 P1 P2 P3 112 P1 P2 P3 003

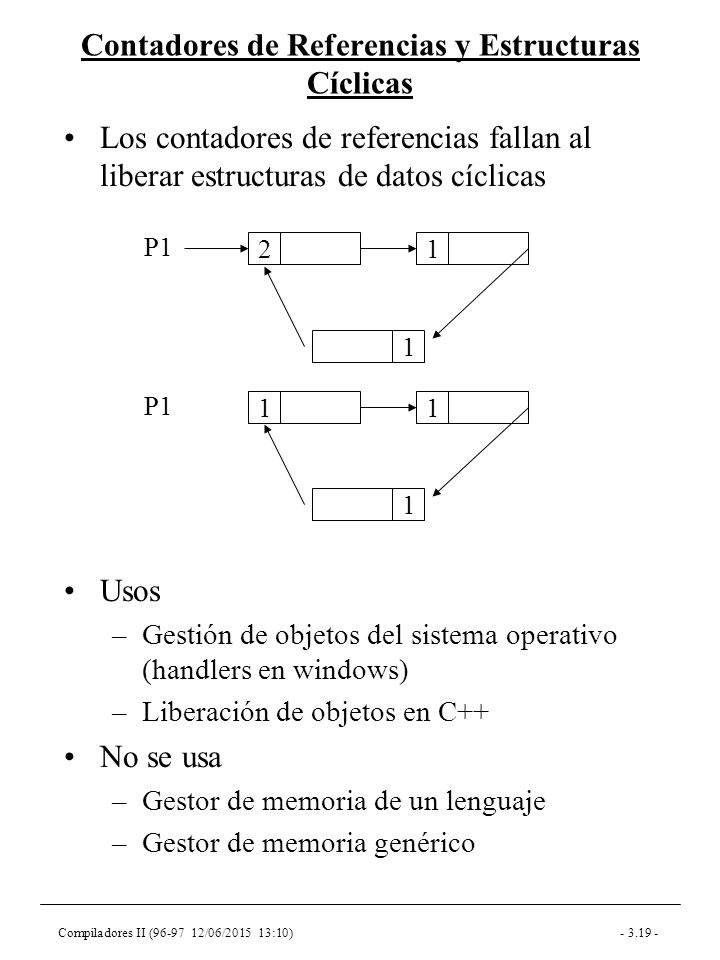

19 Compiladores II (96-97 12/06/2015 13:10)- 3.19 - Contadores de Referencias y Estructuras Cíclicas Los contadores de referencias fallan al liberar estructuras de datos cíclicas Usos –Gestión de objetos del sistema operativo (handlers en windows) –Liberación de objetos en C++ No se usa –Gestor de memoria de un lenguaje –Gestor de memoria genérico P1 21 1 11 1

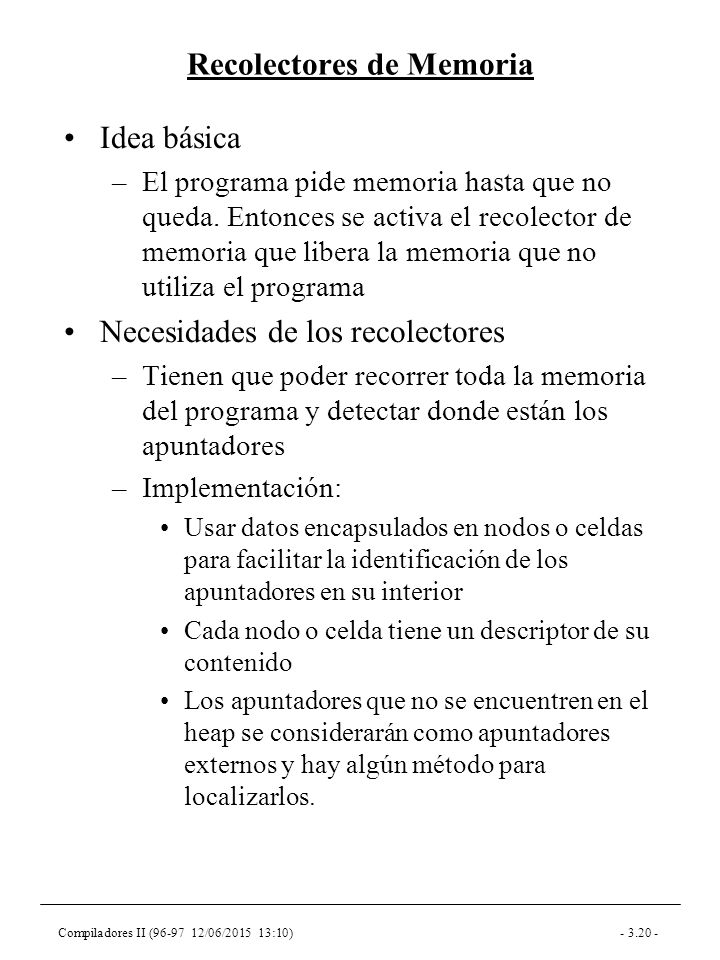

20 Compiladores II (96-97 12/06/2015 13:10)- 3.20 - Recolectores de Memoria Idea básica –El programa pide memoria hasta que no queda. Entonces se activa el recolector de memoria que libera la memoria que no utiliza el programa Necesidades de los recolectores –Tienen que poder recorrer toda la memoria del programa y detectar donde están los apuntadores –Implementación: Usar datos encapsulados en nodos o celdas para facilitar la identificación de los apuntadores en su interior Cada nodo o celda tiene un descriptor de su contenido Los apuntadores que no se encuentren en el heap se considerarán como apuntadores externos y hay algún método para localizarlos.

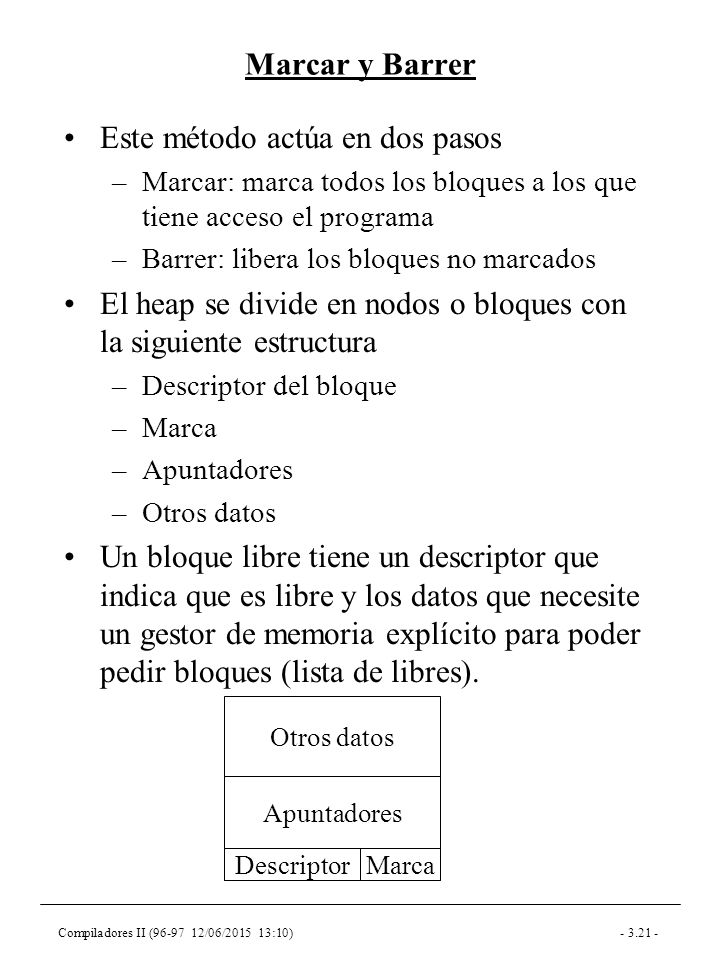

21 Compiladores II (96-97 12/06/2015 13:10)- 3.21 - Marcar y Barrer Este método actúa en dos pasos –Marcar: marca todos los bloques a los que tiene acceso el programa –Barrer: libera los bloques no marcados El heap se divide en nodos o bloques con la siguiente estructura –Descriptor del bloque –Marca –Apuntadores –Otros datos Un bloque libre tiene un descriptor que indica que es libre y los datos que necesite un gestor de memoria explícito para poder pedir bloques (lista de libres). DescriptorMarca Apuntadores Otros datos

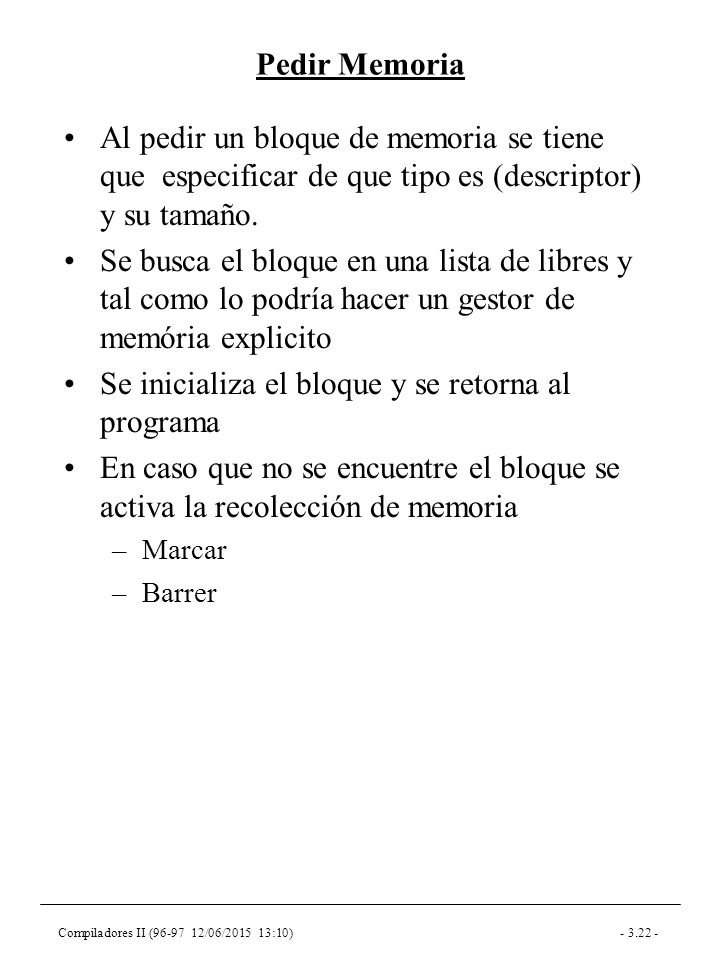

22 Compiladores II (96-97 12/06/2015 13:10)- 3.22 - Pedir Memoria Al pedir un bloque de memoria se tiene que especificar de que tipo es (descriptor) y su tamaño. Se busca el bloque en una lista de libres y tal como lo podría hacer un gestor de memória explicito Se inicializa el bloque y se retorna al programa En caso que no se encuentre el bloque se activa la recolección de memoria –Marcar –Barrer

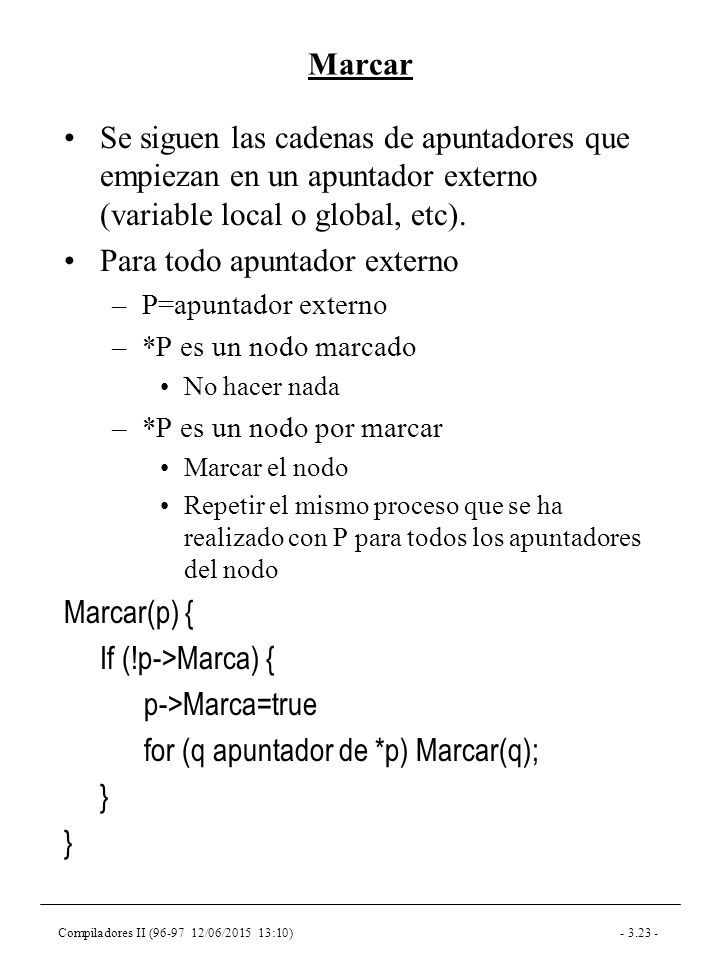

23 Compiladores II (96-97 12/06/2015 13:10)- 3.23 - Marcar Se siguen las cadenas de apuntadores que empiezan en un apuntador externo (variable local o global, etc). Para todo apuntador externo –P=apuntador externo –*P es un nodo marcado No hacer nada –*P es un nodo por marcar Marcar el nodo Repetir el mismo proceso que se ha realizado con P para todos los apuntadores del nodo Marcar(p) { If (!p->Marca) { p->Marca=true for (q apuntador de *p) Marcar(q); }

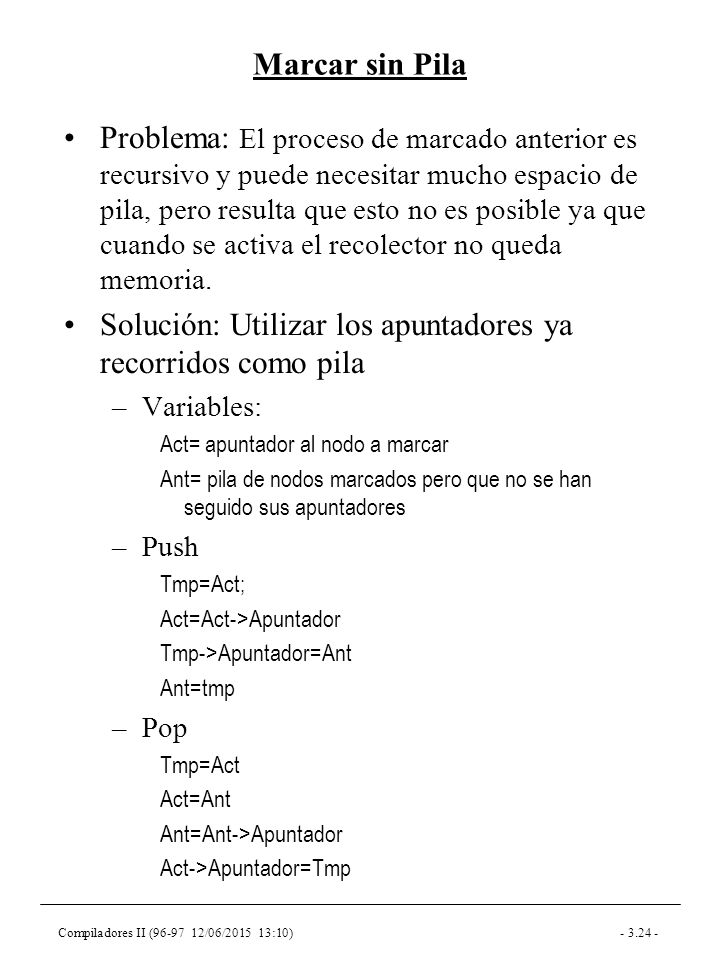

24 Compiladores II (96-97 12/06/2015 13:10)- 3.24 - Marcar sin Pila Problema: El proceso de marcado anterior es recursivo y puede necesitar mucho espacio de pila, pero resulta que esto no es posible ya que cuando se activa el recolector no queda memoria. Solución: Utilizar los apuntadores ya recorridos como pila –Variables: Act= apuntador al nodo a marcar Ant= pila de nodos marcados pero que no se han seguido sus apuntadores –Push Tmp=Act; Act=Act->Apuntador Tmp->Apuntador=Ant Ant=tmp –Pop Tmp=Act Act=Ant Ant=Ant->Apuntador Act->Apuntador=Tmp

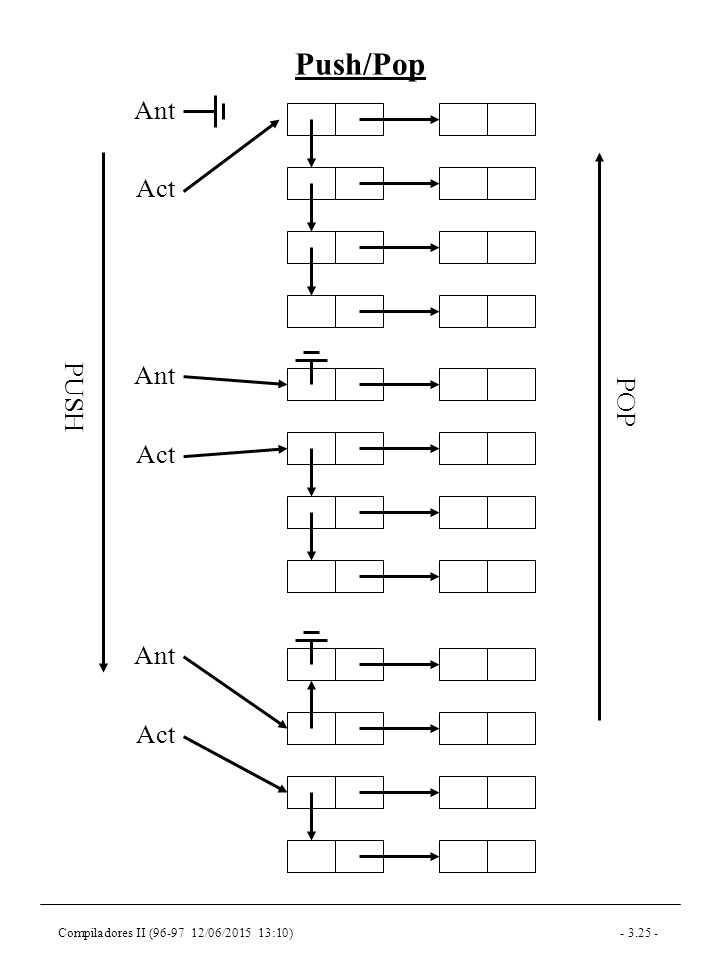

25 Compiladores II (96-97 12/06/2015 13:10)- 3.25 - Push/Pop Act Ant Act Ant Act Ant PUSH POP

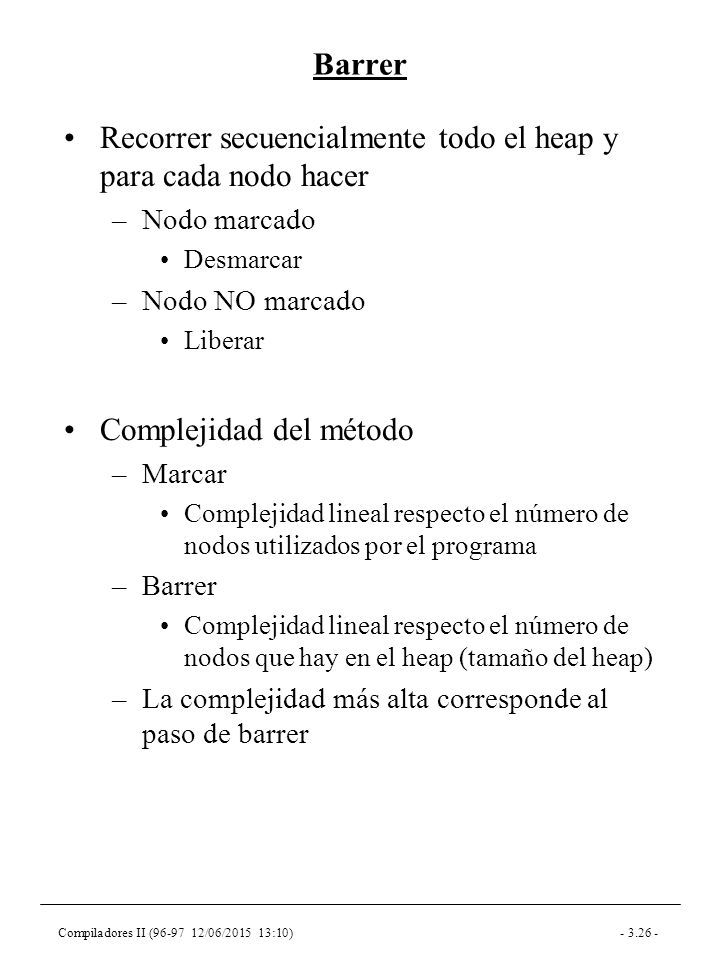

26 Compiladores II (96-97 12/06/2015 13:10)- 3.26 - Barrer Recorrer secuencialmente todo el heap y para cada nodo hacer –Nodo marcado Desmarcar –Nodo NO marcado Liberar Complejidad del método –Marcar Complejidad lineal respecto el número de nodos utilizados por el programa –Barrer Complejidad lineal respecto el número de nodos que hay en el heap (tamaño del heap) –La complejidad más alta corresponde al paso de barrer

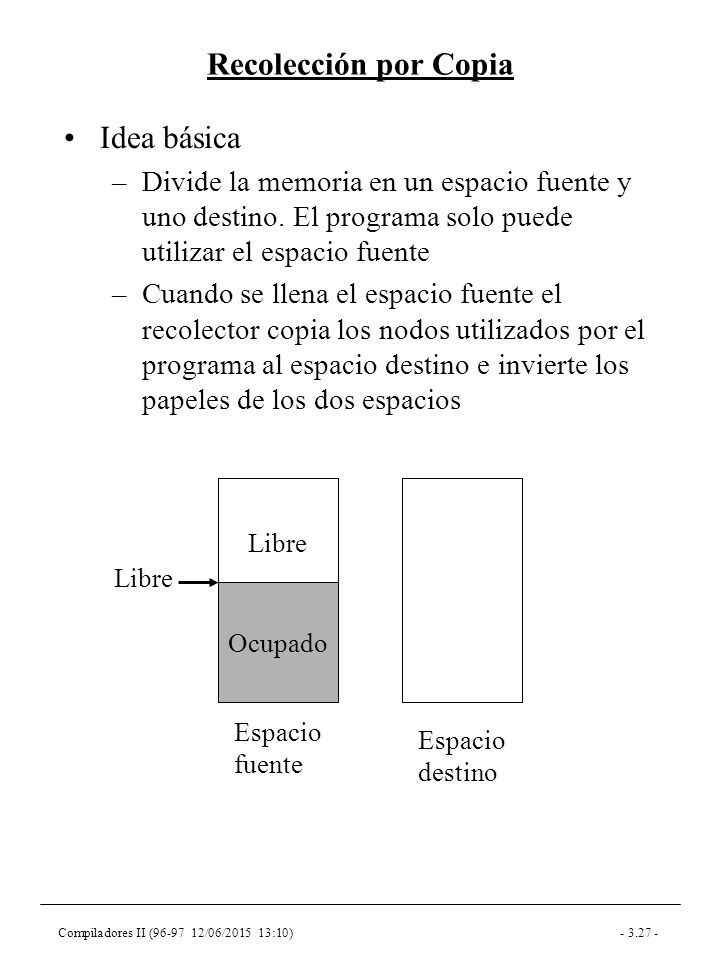

27 Compiladores II (96-97 12/06/2015 13:10)- 3.27 - Recolección por Copia Idea básica –Divide la memoria en un espacio fuente y uno destino. El programa solo puede utilizar el espacio fuente –Cuando se llena el espacio fuente el recolector copia los nodos utilizados por el programa al espacio destino e invierte los papeles de los dos espacios Libre Ocupado Libre Espacio fuente Espacio destino

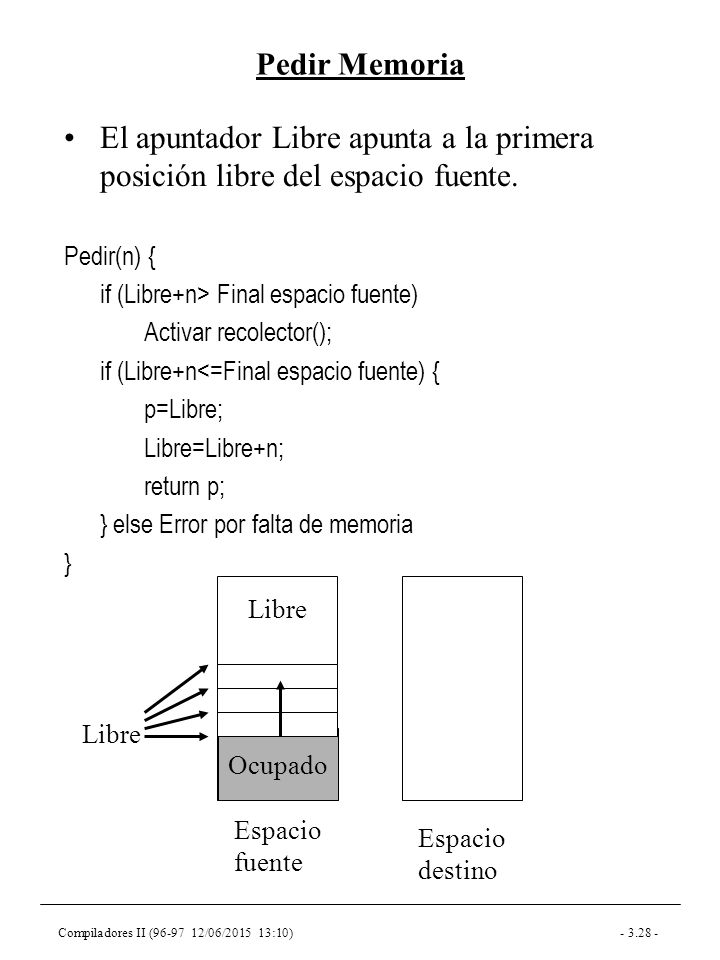

28 Compiladores II (96-97 12/06/2015 13:10)- 3.28 - Pedir Memoria El apuntador Libre apunta a la primera posición libre del espacio fuente. Pedir(n) { if (Libre+n> Final espacio fuente) Activar recolector(); if (Libre+n<=Final espacio fuente) { p=Libre; Libre=Libre+n; return p; } else Error por falta de memoria } Libre Ocupado Espacio fuente Espacio destino Libre

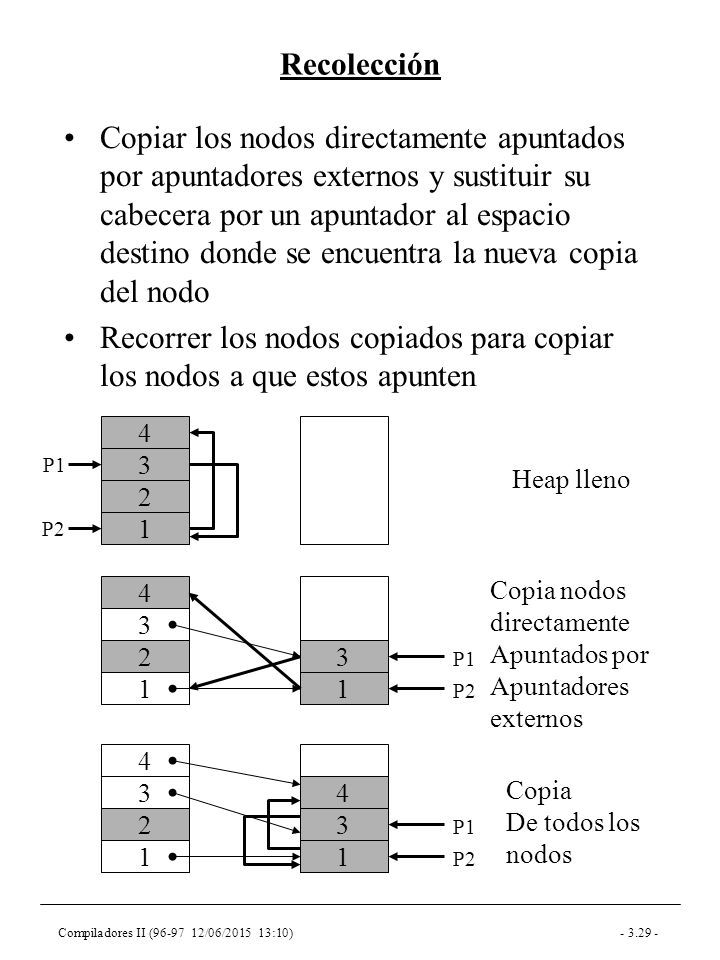

29 Compiladores II (96-97 12/06/2015 13:10)- 3.29 - Recolección Copiar los nodos directamente apuntados por apuntadores externos y sustituir su cabecera por un apuntador al espacio destino donde se encuentra la nueva copia del nodo Recorrer los nodos copiados para copiar los nodos a que estos apunten 4 3 2 1 P1 P2 4 3 2 1 P1 P2 1 3 4 3 2 1 P1 P2 1 3 4 Heap lleno Copia nodos directamente Apuntados por Apuntadores externos Copia De todos los nodos

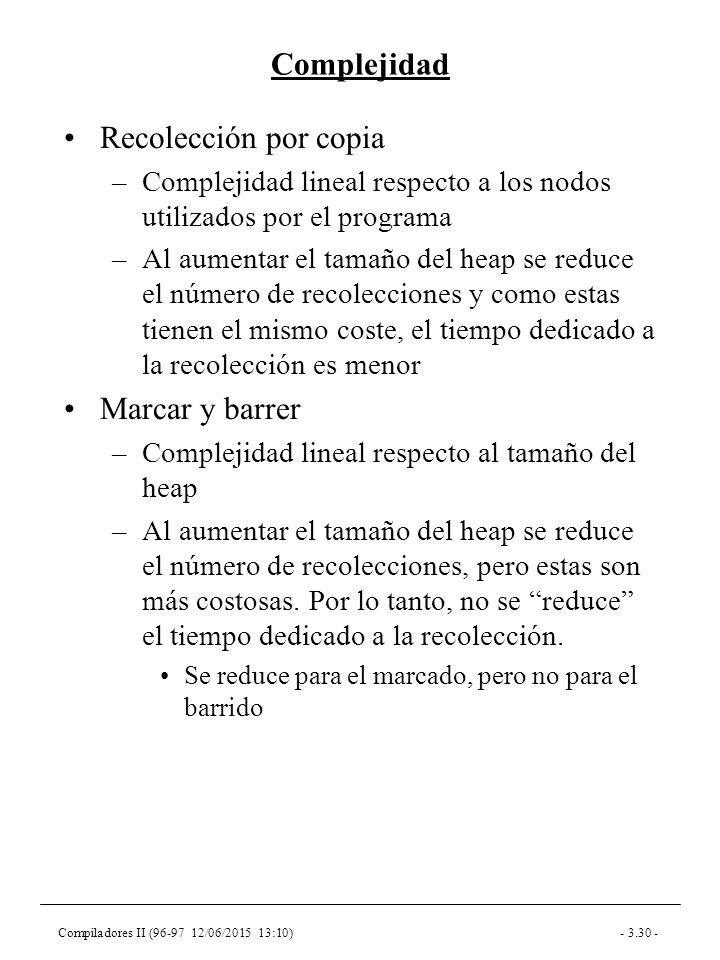

30 Compiladores II (96-97 12/06/2015 13:10)- 3.30 - Complejidad Recolección por copia –Complejidad lineal respecto a los nodos utilizados por el programa –Al aumentar el tamaño del heap se reduce el número de recolecciones y como estas tienen el mismo coste, el tiempo dedicado a la recolección es menor Marcar y barrer –Complejidad lineal respecto al tamaño del heap –Al aumentar el tamaño del heap se reduce el número de recolecciones, pero estas son más costosas. Por lo tanto, no se “reduce” el tiempo dedicado a la recolección. Se reduce para el marcado, pero no para el barrido
