1 Organización del Computador 1
Máquina de von Neumann Jerarquía de Niveles

2 Inicios de la computación

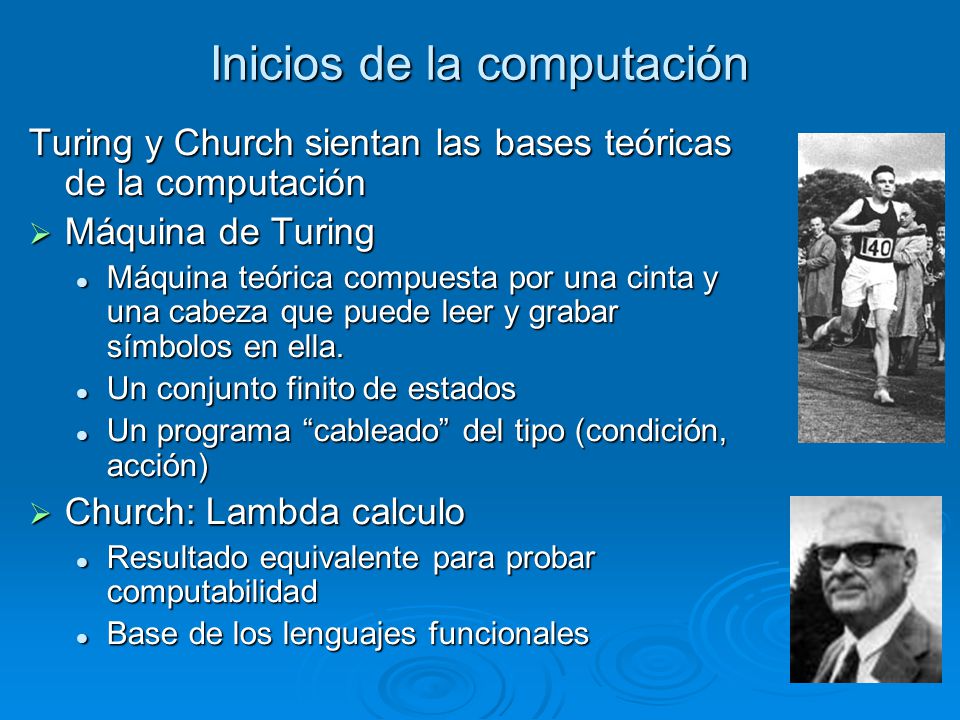

Turing y Church sientan las bases teóricas de la computación Máquina de Turing Máquina teórica compuesta por una cinta y una cabeza que puede leer y grabar símbolos en ella. Un conjunto finito de estados Un programa “cableado” del tipo (condición, acción) Church: Lambda calculo Resultado equivalente para probar computabilidad Base de los lenguajes funcionales

3 Una máquina de Turing

4 Inicios de la computación
Turing y Church sientan las bases teóricas de la computación Maquina de Turing Máquina teórica compuesta por una cinta y una cabeza que puede leer y grabar símbolos en ella. Un conjunto finito de estados Un programa “cableado” del tipo (condición, acción) Máquina universal de Turing Máquina (teórica) capaz de simular el comportamiento de cualquier maquina (de Turing) a partir de un programa ingresado en la cinta

5 El modelo de von Neumann

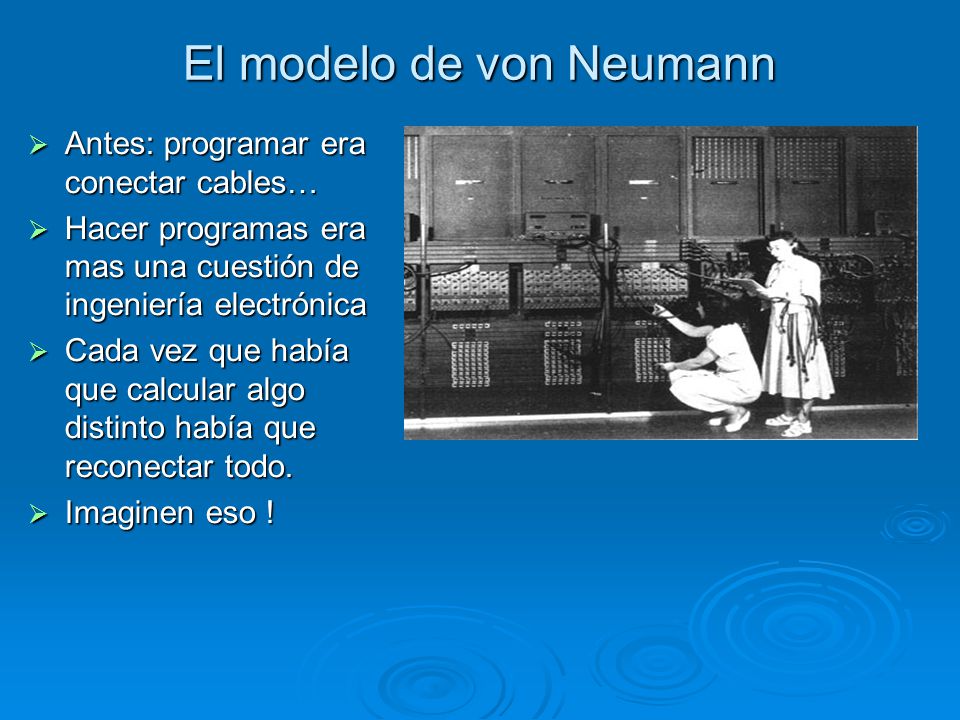

Antes: programar era conectar cables… Hacer programas era mas una cuestión de ingeniería electrónica Cada vez que había que calcular algo distinto había que reconectar todo. Imaginen eso !

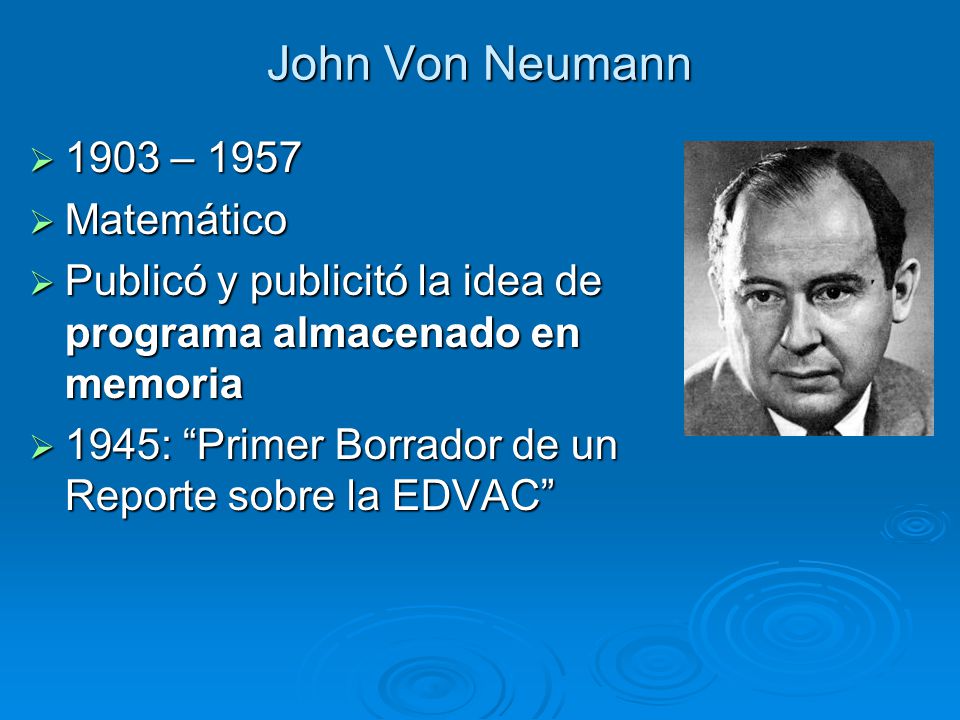

6 John Von Neumann 1903 – 1957 Matemático
Publicó y publicitó la idea de programa almacenado en memoria 1945: “Primer Borrador de un Reporte sobre la EDVAC”

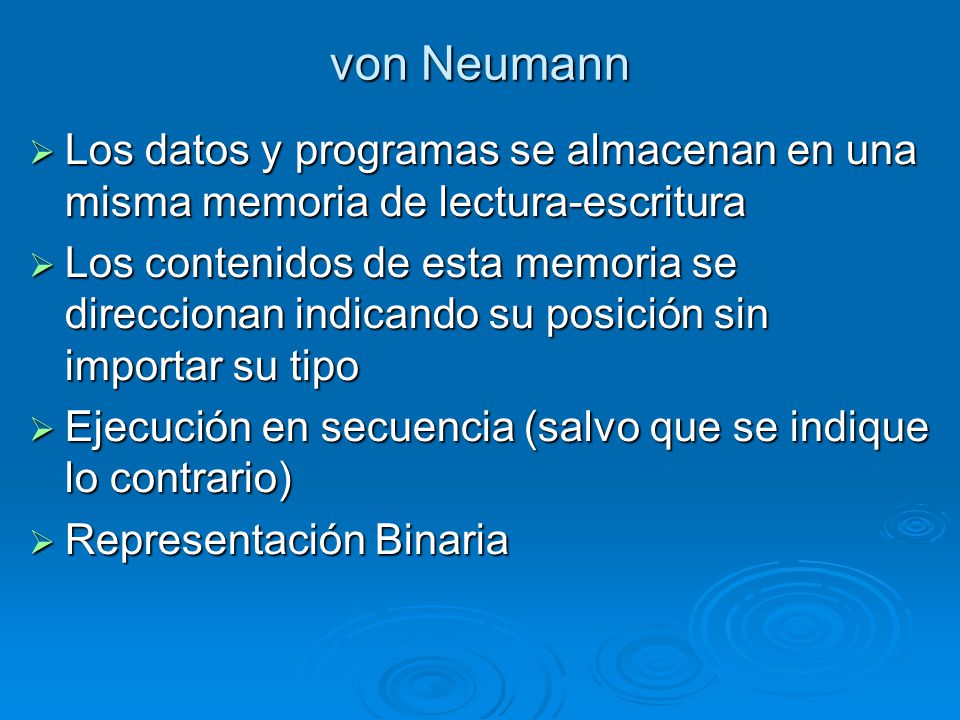

7 von Neumann Los datos y programas se almacenan en una misma memoria de lectura-escritura Los contenidos de esta memoria se direccionan indicando su posición sin importar su tipo Ejecución en secuencia (salvo que se indique lo contrario) Representación Binaria

8 Estructura (computadora)

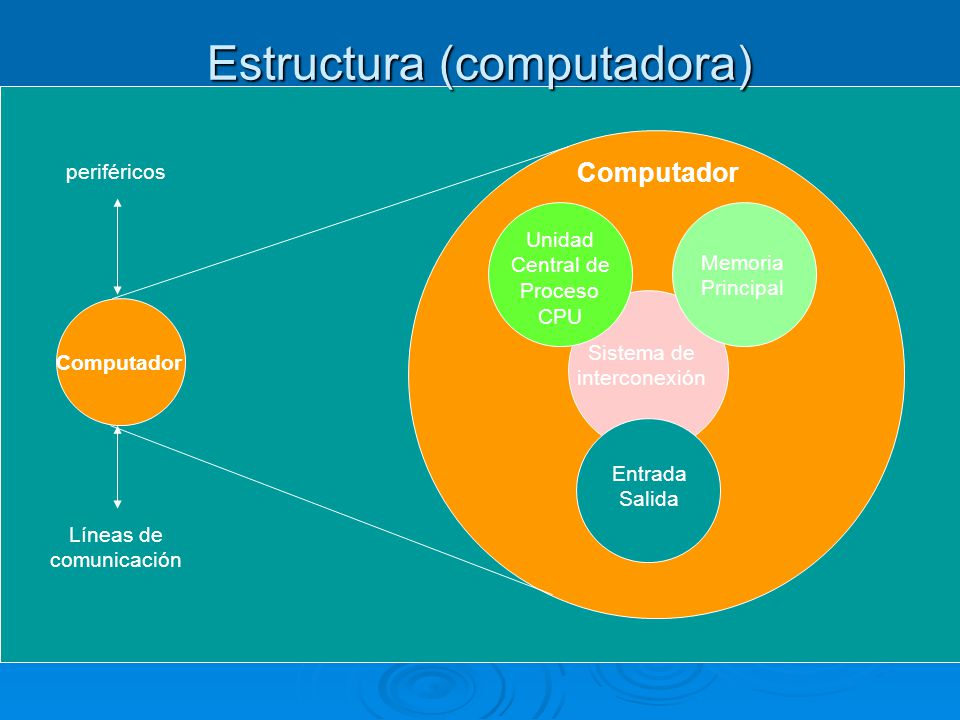

periféricos Computador Unidad Central de Proceso CPU Memoria Principal Sistema de interconexión Computador Entrada Salida Líneas de comunicación

9 Características principales

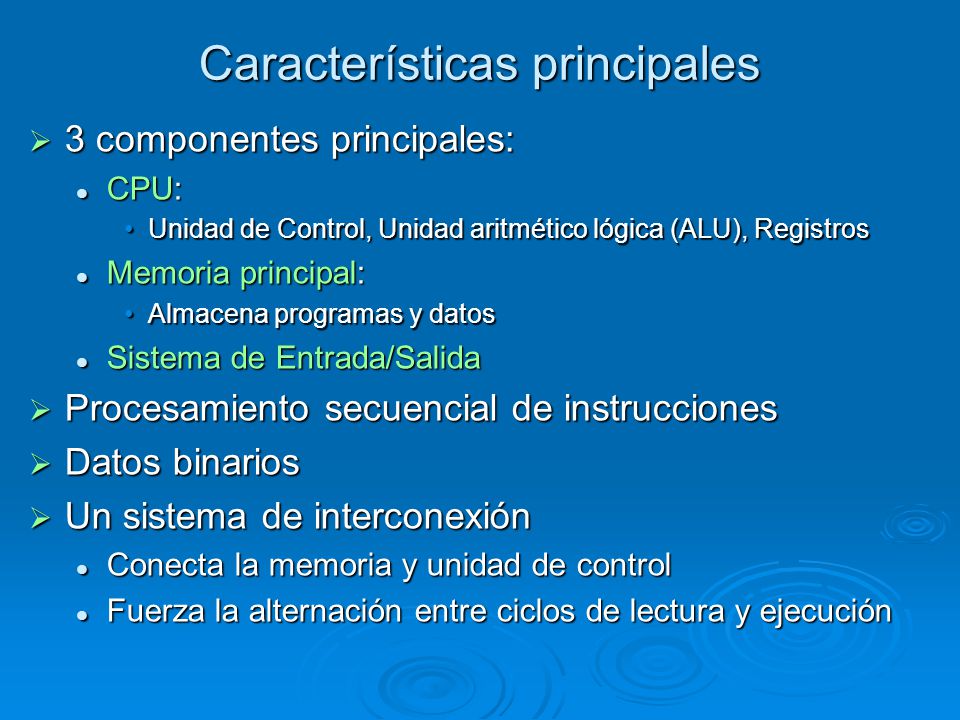

3 componentes principales: CPU: Unidad de Control, Unidad aritmético lógica (ALU), Registros Memoria principal: Almacena programas y datos Sistema de Entrada/Salida Procesamiento secuencial de instrucciones Datos binarios Un sistema de interconexión Conecta la memoria y unidad de control Fuerza la alternación entre ciclos de lectura y ejecución

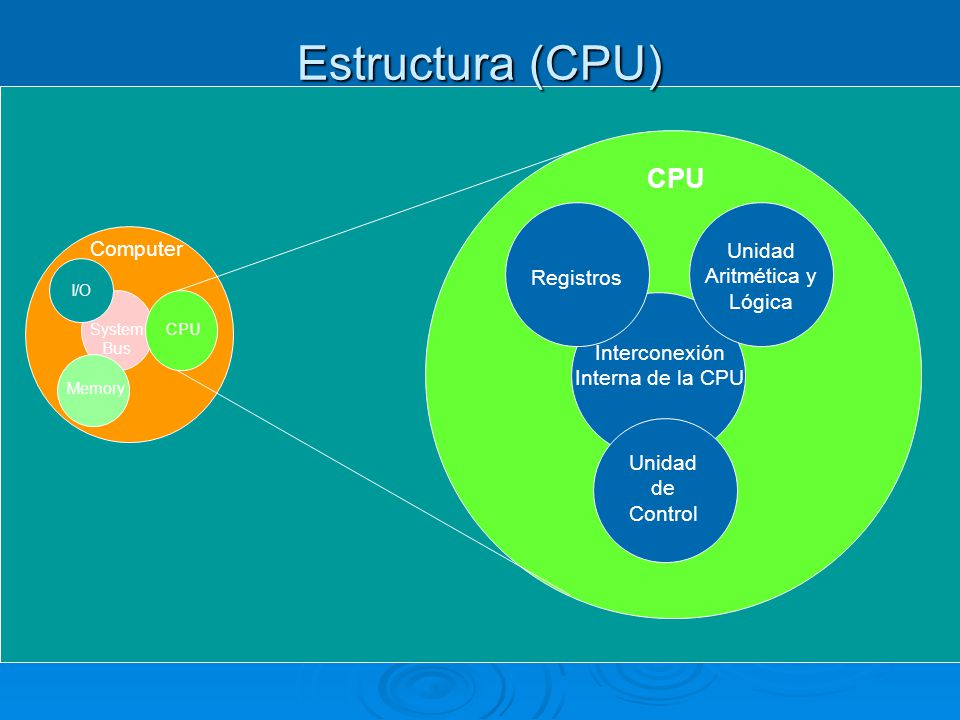

10 Estructura (CPU) CPU Computer Unidad Aritmética y Registros Lógica
I/O Registros System Bus CPU Interconexión Interna de la CPU Memory Unidad de Control

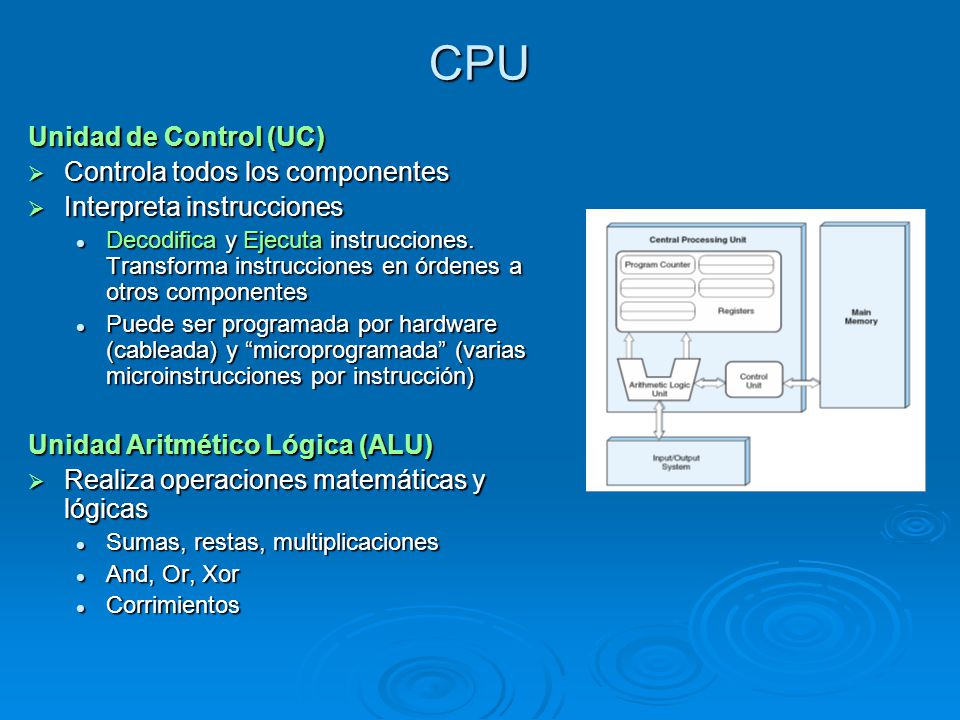

11 CPU Unidad de Control (UC) Controla todos los componentes
Interpreta instrucciones Decodifica y Ejecuta instrucciones. Transforma instrucciones en órdenes a otros componentes Puede ser programada por hardware (cableada) y “microprogramada” (varias microinstrucciones por instrucción) Unidad Aritmético Lógica (ALU) Realiza operaciones matemáticas y lógicas Sumas, restas, multiplicaciones And, Or, Xor Corrimientos

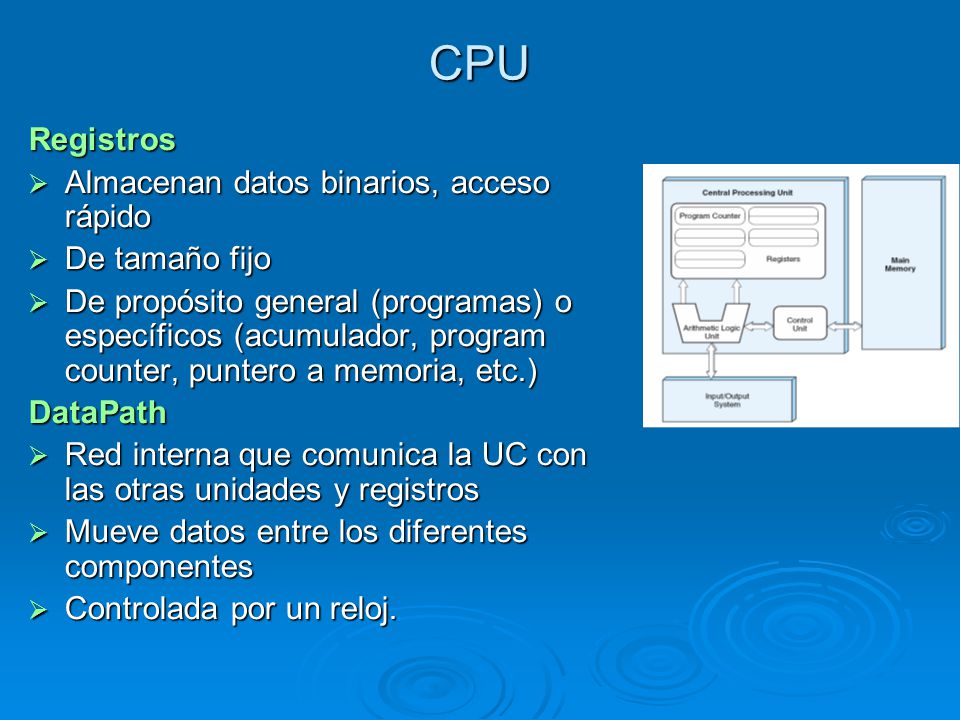

12 CPU Registros Almacenan datos binarios, acceso rápido De tamaño fijo
De propósito general (programas) o específicos (acumulador, program counter, puntero a memoria, etc.) DataPath Red interna que comunica la UC con las otras unidades y registros Mueve datos entre los diferentes componentes Controlada por un reloj.

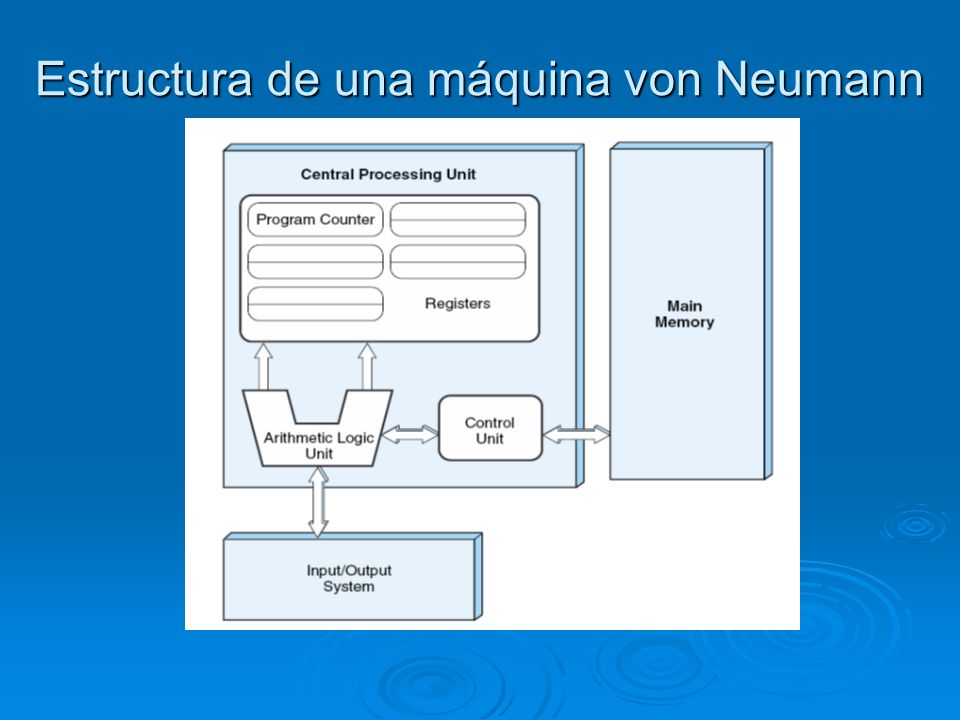

13 Estructura de una máquina von Neumann

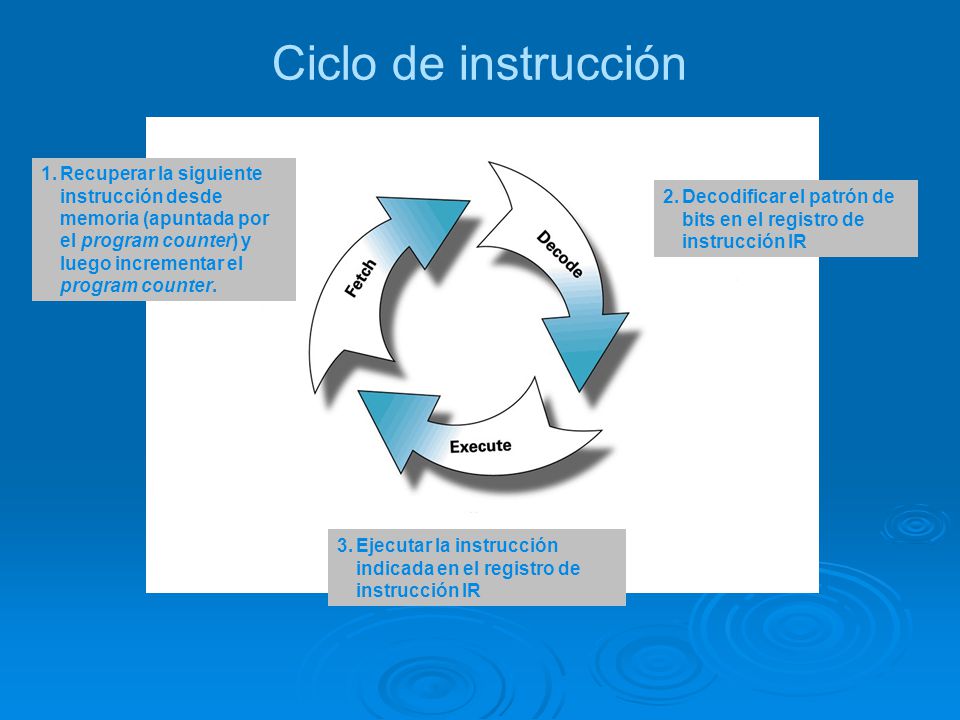

14 Ciclo de instrucción 1. Recuperar la siguiente instrucción desde memoria (apuntada por el program counter) y luego incrementar el program counter. 2. Decodificar el patrón de bits en el registro de instrucción IR 3. Ejecutar la instrucción indicada en el registro de instrucción IR

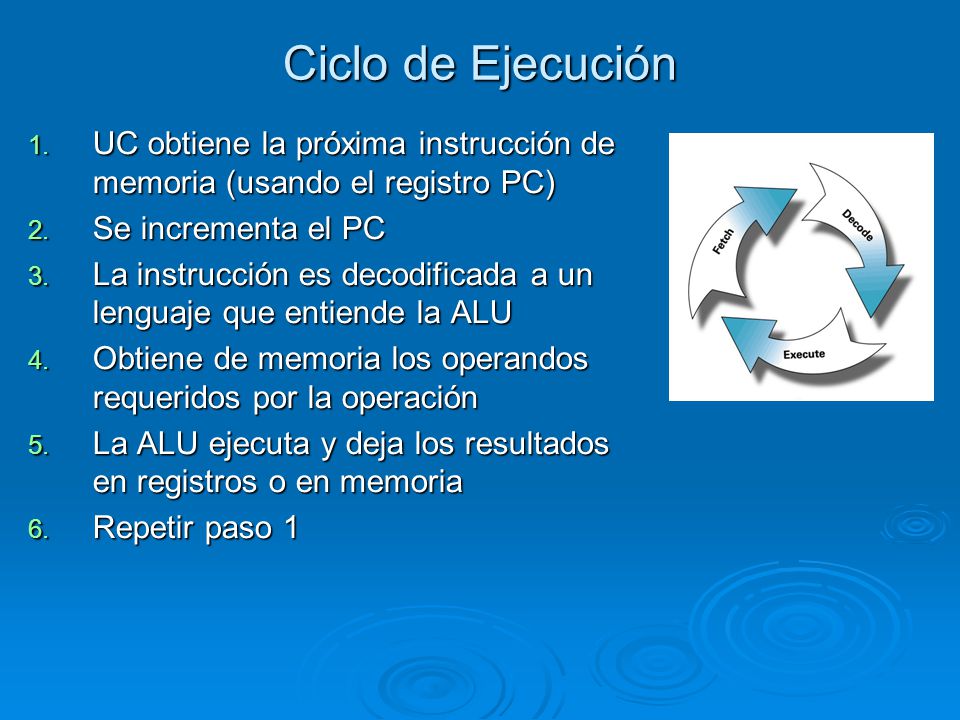

15 Ciclo de Ejecución UC obtiene la próxima instrucción de memoria (usando el registro PC) Se incrementa el PC La instrucción es decodificada a un lenguaje que entiende la ALU Obtiene de memoria los operandos requeridos por la operación La ALU ejecuta y deja los resultados en registros o en memoria Repetir paso 1

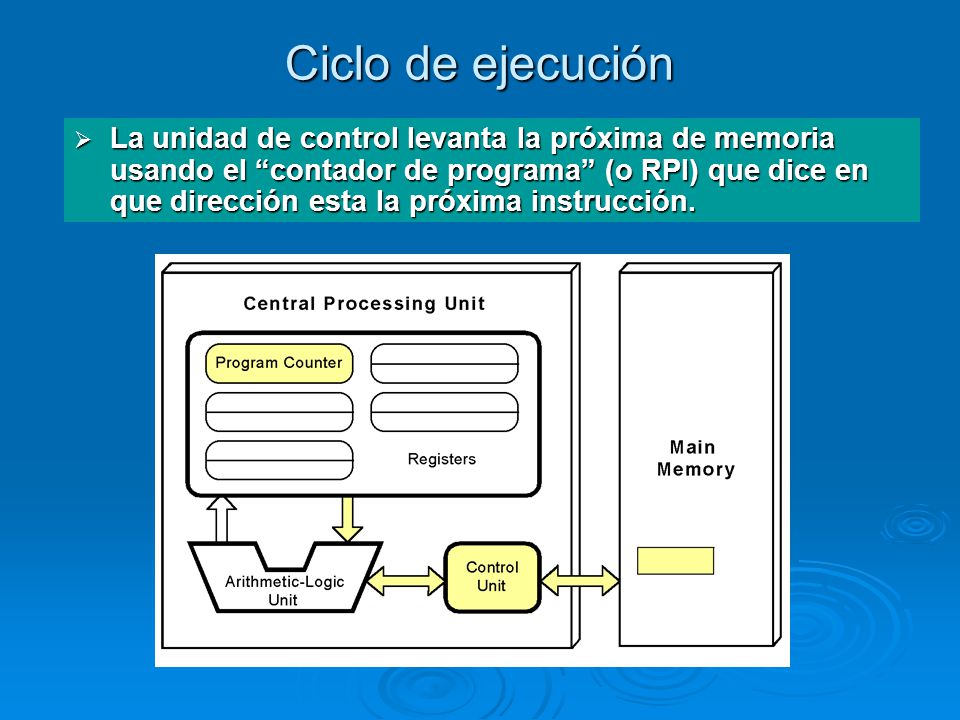

16 Ciclo de ejecución La unidad de control levanta la próxima de memoria usando el “contador de programa” (o RPI) que dice en que dirección esta la próxima instrucción.

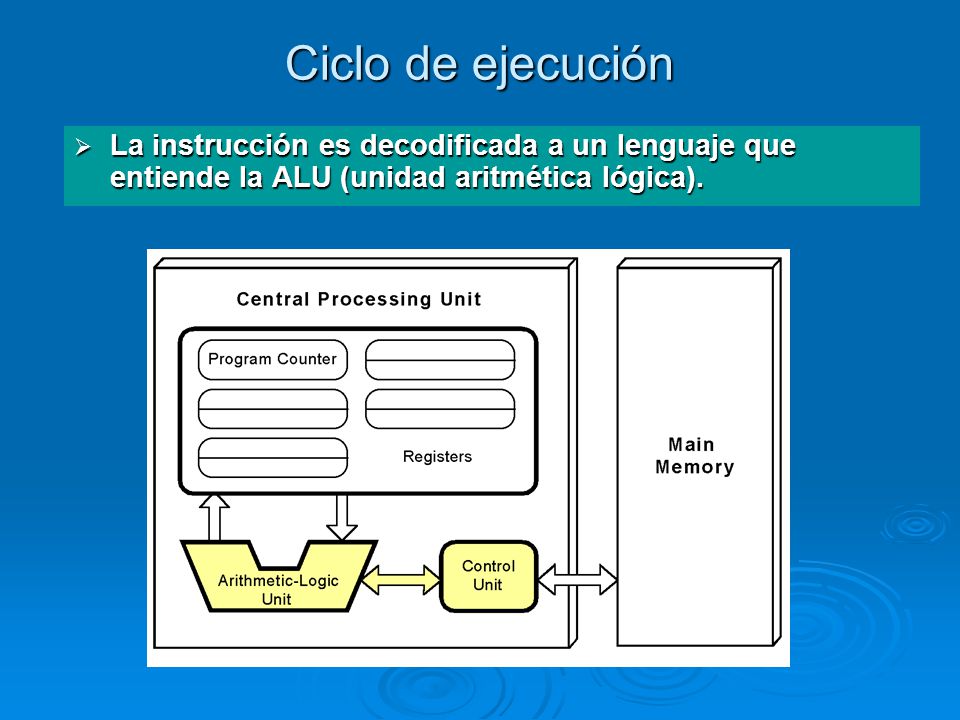

17 Ciclo de ejecución La instrucción es decodificada a un lenguaje que entiende la ALU (unidad aritmética lógica).

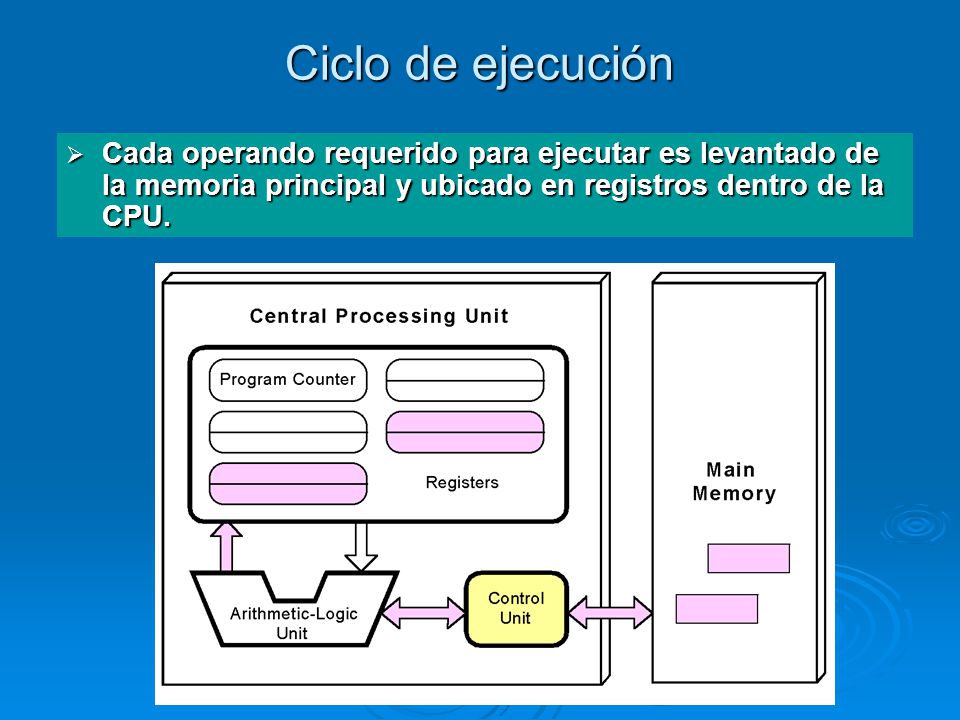

18 Ciclo de ejecución Cada operando requerido para ejecutar es levantado de la memoria principal y ubicado en registros dentro de la CPU.

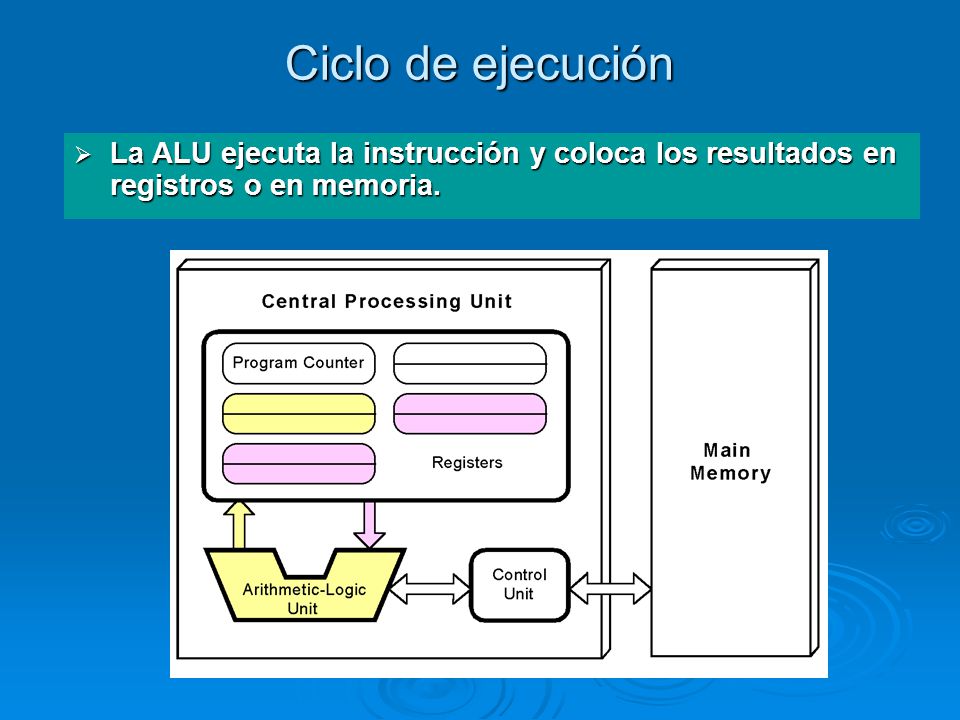

19 Ciclo de ejecución La ALU ejecuta la instrucción y coloca los resultados en registros o en memoria.

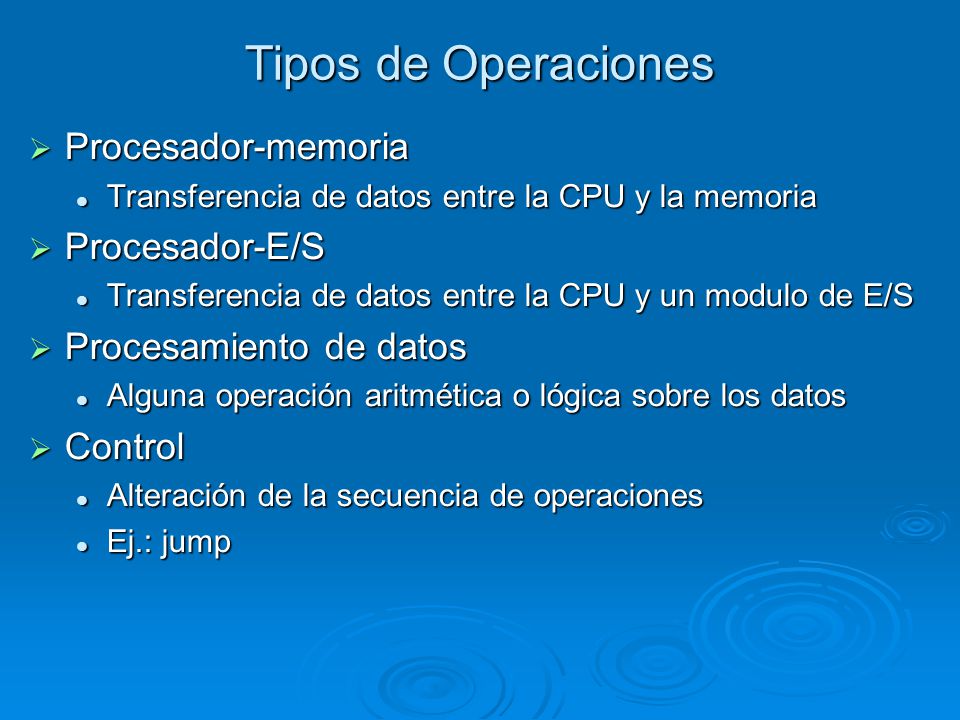

20 Tipos de Operaciones Procesador-memoria Procesador-E/S
Transferencia de datos entre la CPU y la memoria Procesador-E/S Transferencia de datos entre la CPU y un modulo de E/S Procesamiento de datos Alguna operación aritmética o lógica sobre los datos Control Alteración de la secuencia de operaciones Ej.: jump

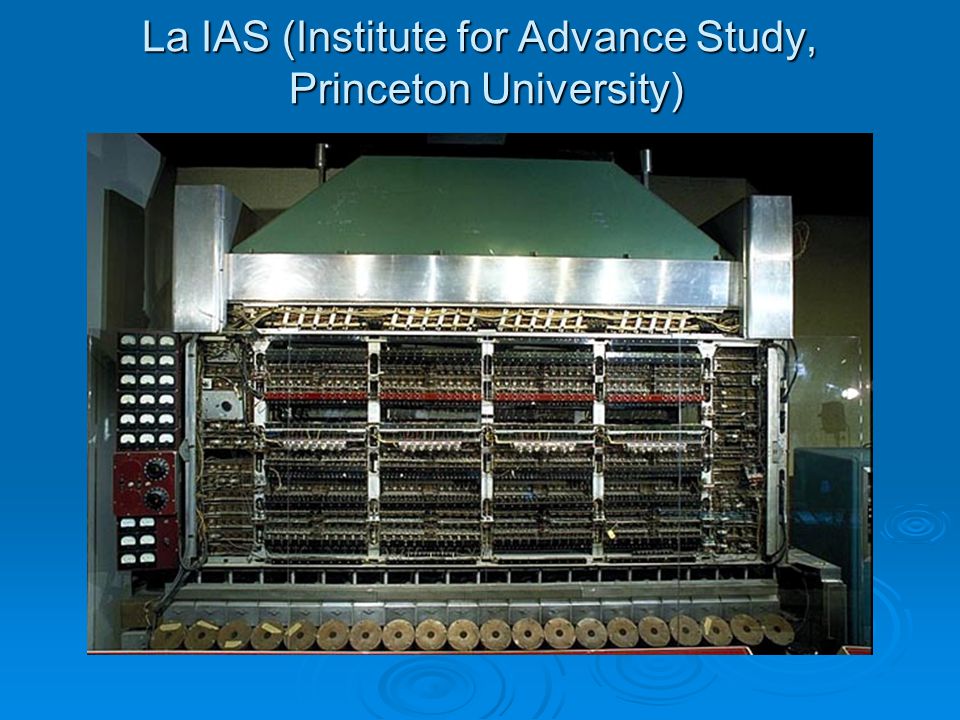

21 La IAS (Institute for Advance Study, Princeton University)

22 Estructura de la IAS Registros Memory Buffer Register
Memory Address Register Instruction Register Instruction Buffer Register Program Counter Accumulator Multiplier Quotient (UC)

23 Representación de los datos en la IAS

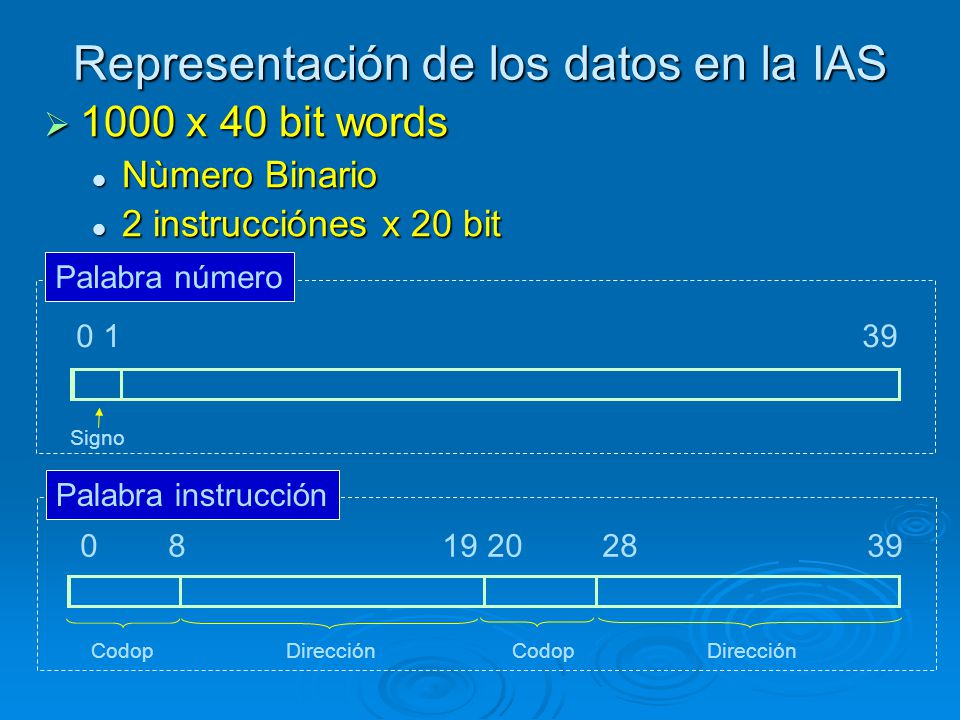

1000 x 40 bit words Nùmero Binario 2 instrucciónes x 20 bit Palabra número Signo Palabra instrucción Codop Dirección Codop Dirección

24 Instrucción Palabra instrucción 0 8 19

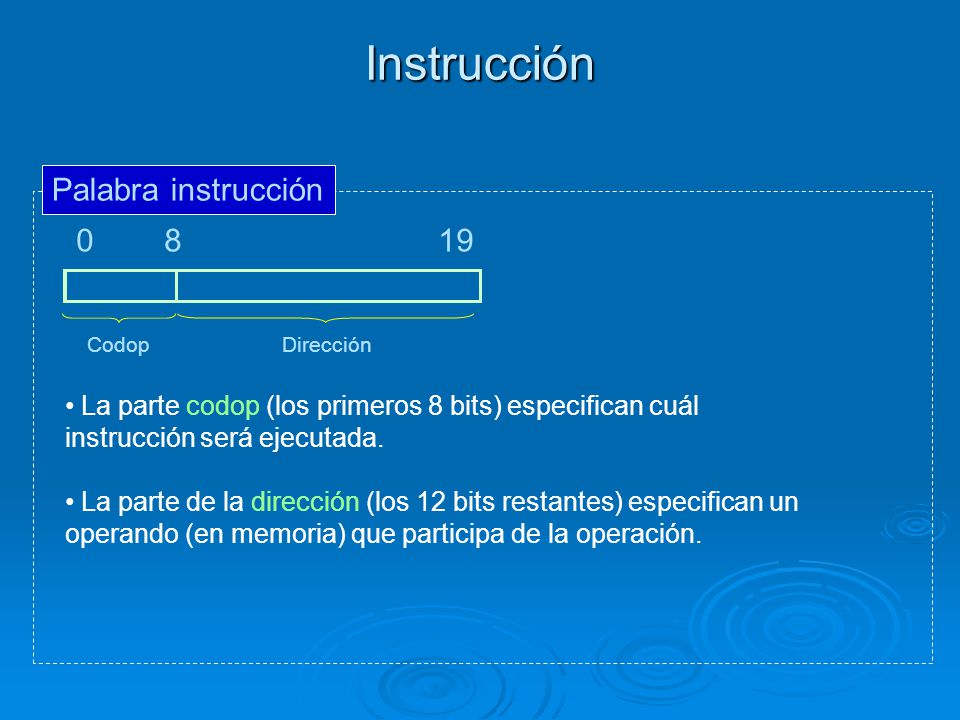

Codop Dirección La parte codop (los primeros 8 bits) especifican cuál instrucción será ejecutada. La parte de la dirección (los 12 bits restantes) especifican un operando (en memoria) que participa de la operación.

25 Máquina von Neumann Detalles de la estructura MBR:

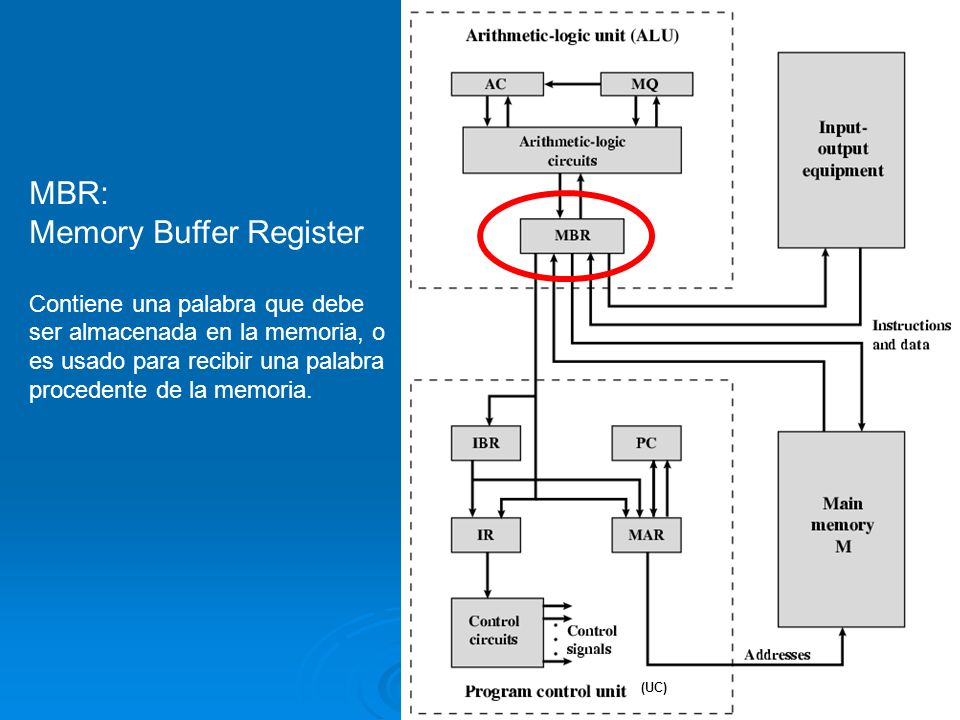

Memory Buffer Register Contiene una palabra que debe ser almacenada en la memoria, o es usado para recibir una palabra procedente de la memoria. (UC)

26 Máquina von Neumann Detalles de la estructura MAR:
Memory Adress Register Especifica la dirección en memoria de la palabra que va a ser escrita o leída en MBR. (UC)

27 Máquina von Neumann Detalles de la estructura IR: Instruction Register
Contiene los 8 bits del código de operación de la instrucción que se va a ejecutar. (UC)

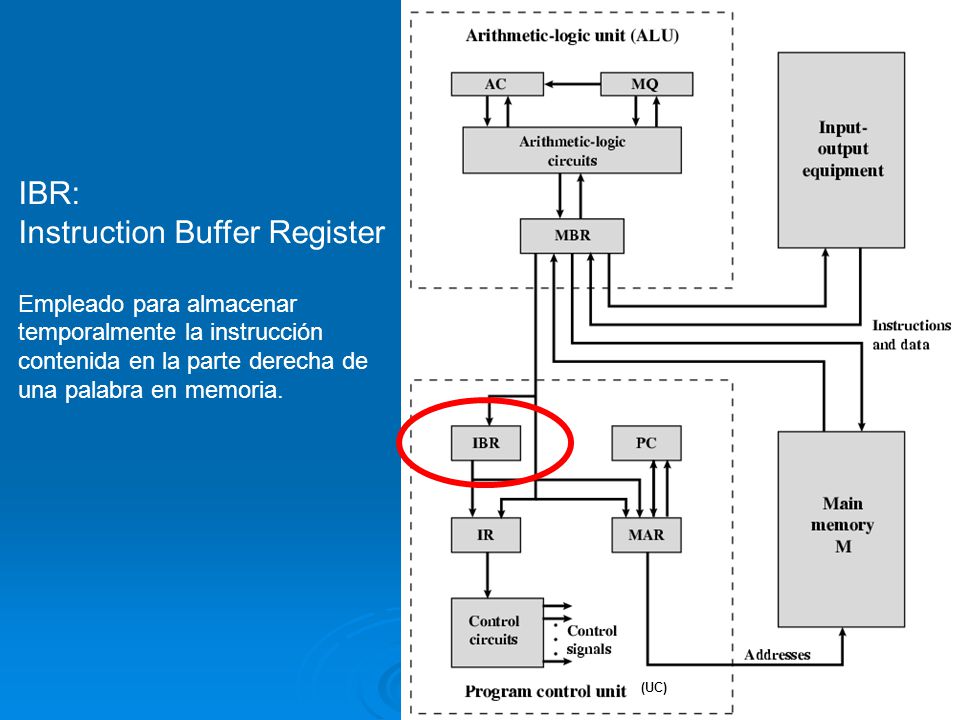

28 Máquina von Neumann Detalles de la estructura IBR:
Instruction Buffer Register Empleado para almacenar temporalmente la instrucción contenida en la parte derecha de una palabra en memoria. (UC)

29 Detalles de la estructura

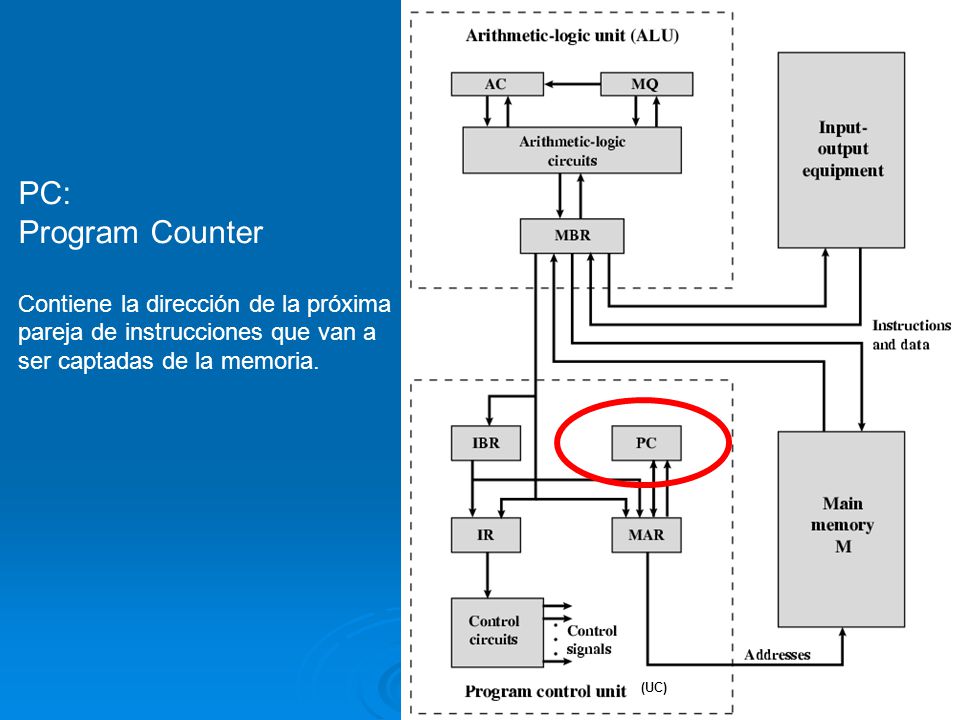

PC: Program Counter Contiene la dirección de la próxima pareja de instrucciones que van a ser captadas de la memoria. (UC)

30 Detalles de la estructura

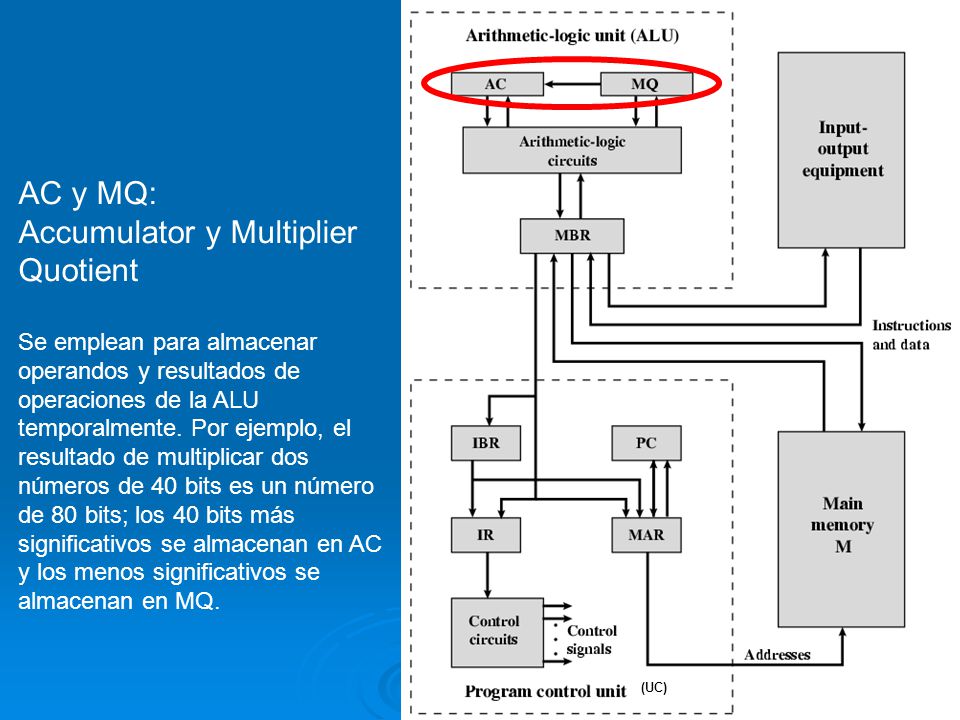

AC y MQ: Accumulator y Multiplier Quotient Se emplean para almacenar operandos y resultados de operaciones de la ALU temporalmente. Por ejemplo, el resultado de multiplicar dos números de 40 bits es un número de 80 bits; los 40 bits más significativos se almacenan en AC y los menos significativos se almacenan en MQ. (UC)

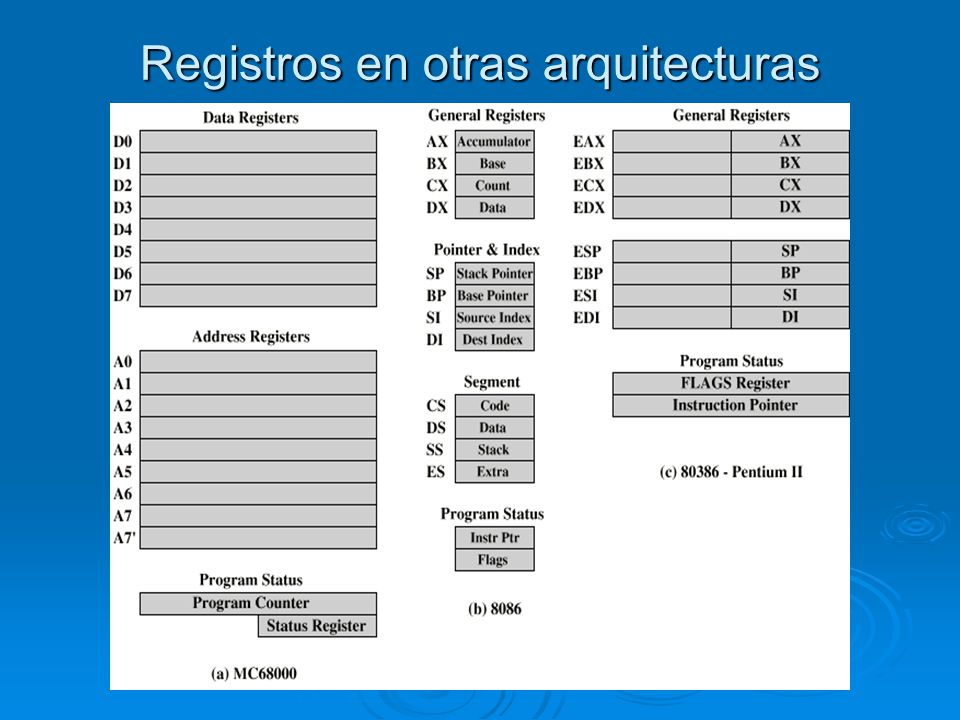

31 Registros en otras arquitecturas

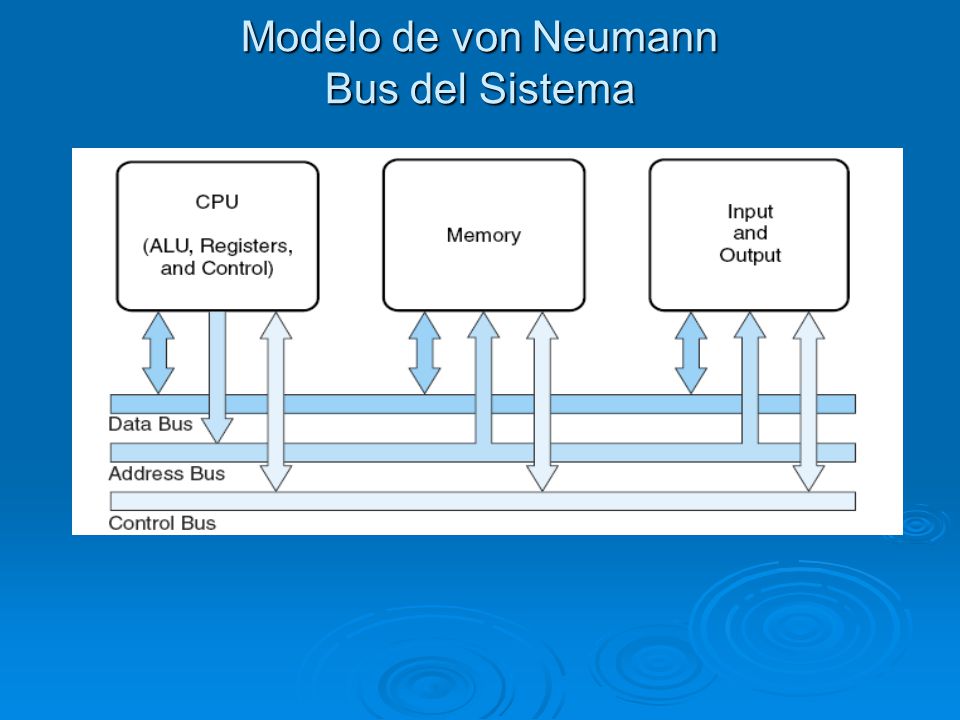

32 Modelo de von Neumann Bus del Sistema

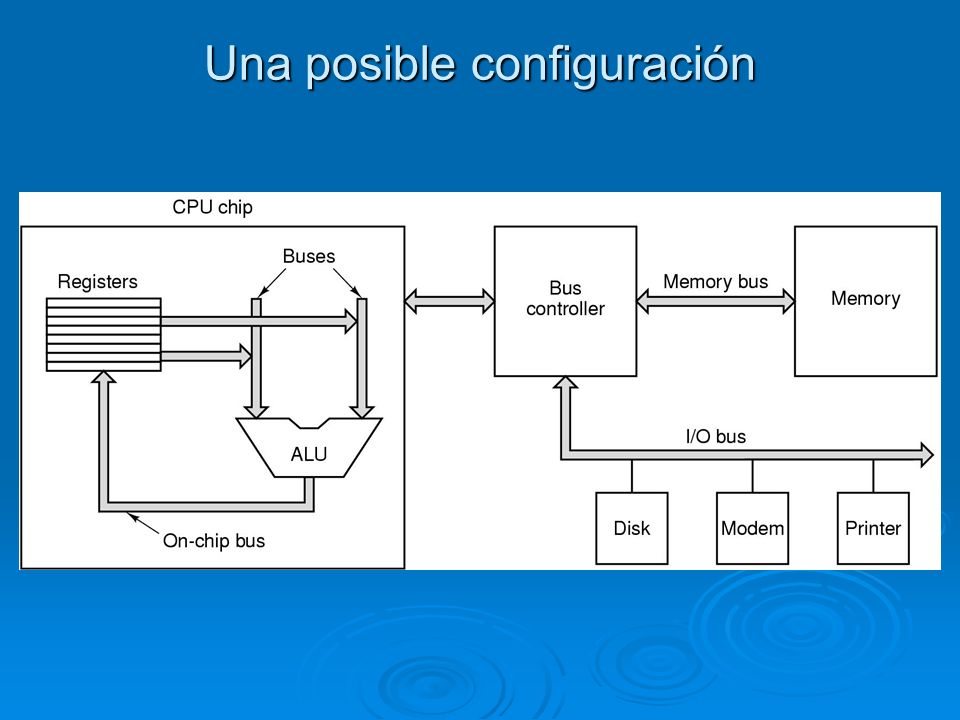

33 Una posible configuración

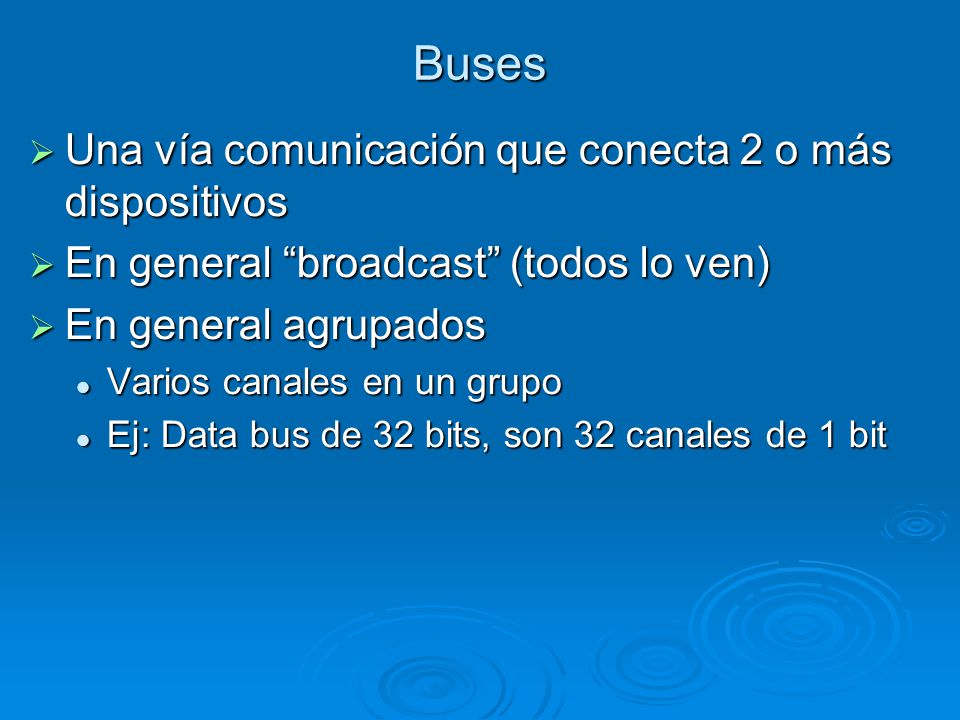

34 Buses Una vía comunicación que conecta 2 o más dispositivos
En general “broadcast” (todos lo ven) En general agrupados Varios canales en un grupo Ej: Data bus de 32 bits, son 32 canales de 1 bit

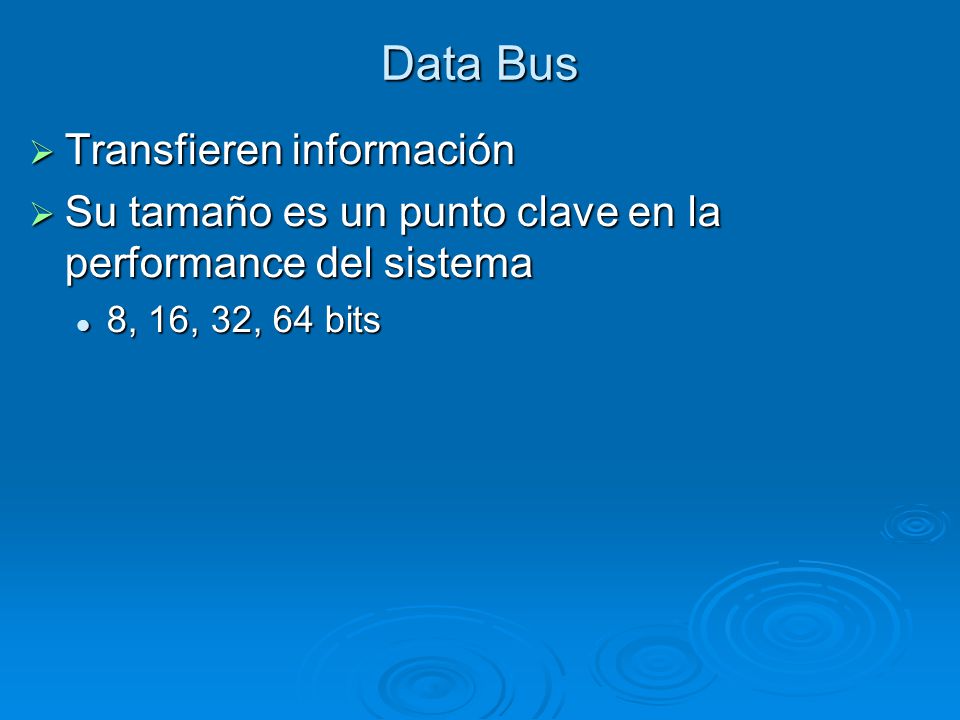

35 Data Bus Transfieren información
Su tamaño es un punto clave en la performance del sistema 8, 16, 32, 64 bits

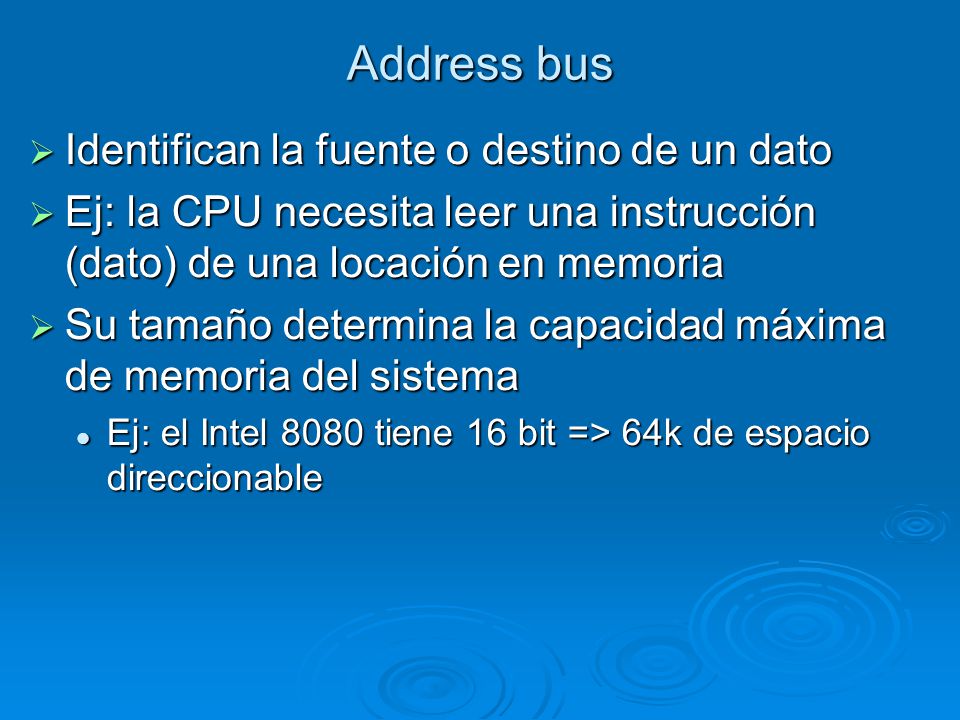

36 Address bus Identifican la fuente o destino de un dato
Ej: la CPU necesita leer una instrucción (dato) de una locación en memoria Su tamaño determina la capacidad máxima de memoria del sistema Ej: el Intel 8080 tiene 16 bit => 64k de espacio direccionable

37 Control Bus Control y sincronización

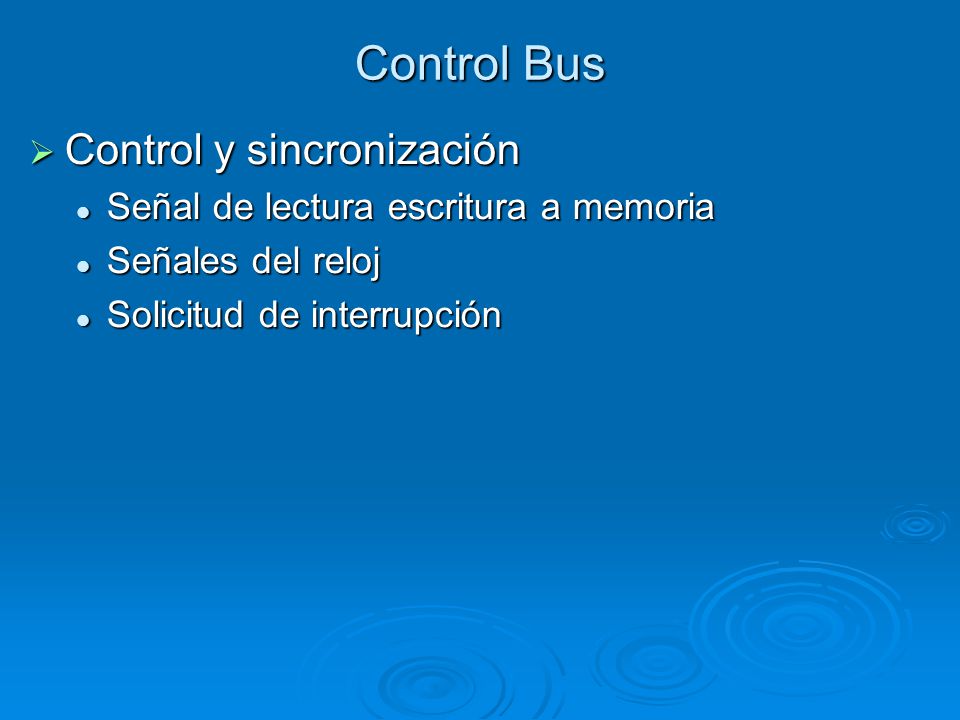

Señal de lectura escritura a memoria Señales del reloj Solicitud de interrupción

38 Modelos no von Neumann Cuello de von Neumann Mejoras:

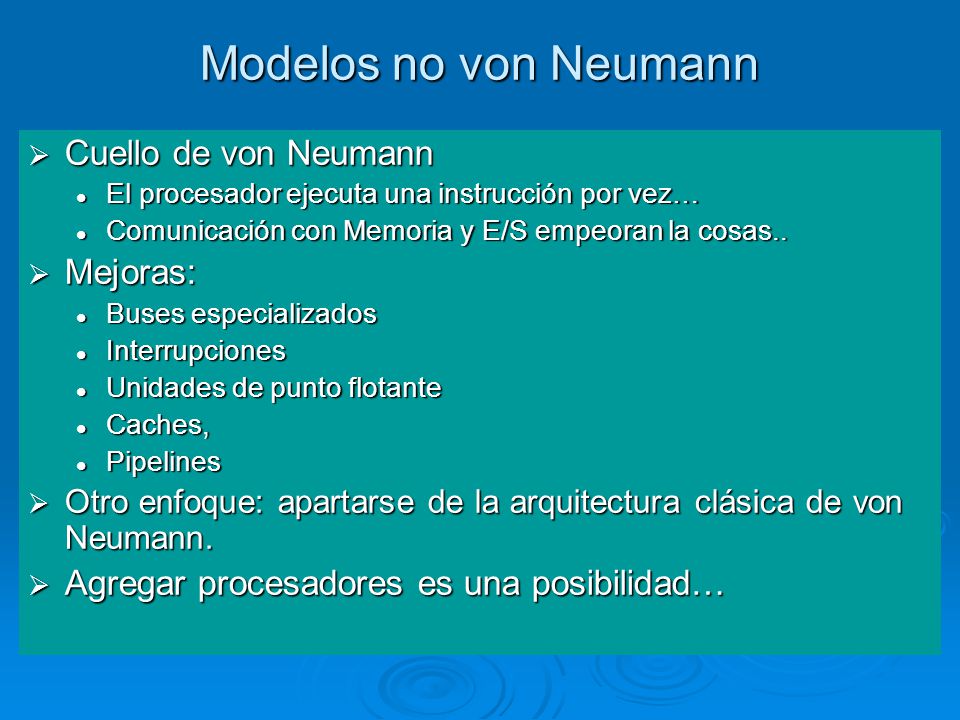

El procesador ejecuta una instrucción por vez… Comunicación con Memoria y E/S empeoran la cosas.. Mejoras: Buses especializados Interrupciones Unidades de punto flotante Caches, Pipelines Otro enfoque: apartarse de la arquitectura clásica de von Neumann. Agregar procesadores es una posibilidad…

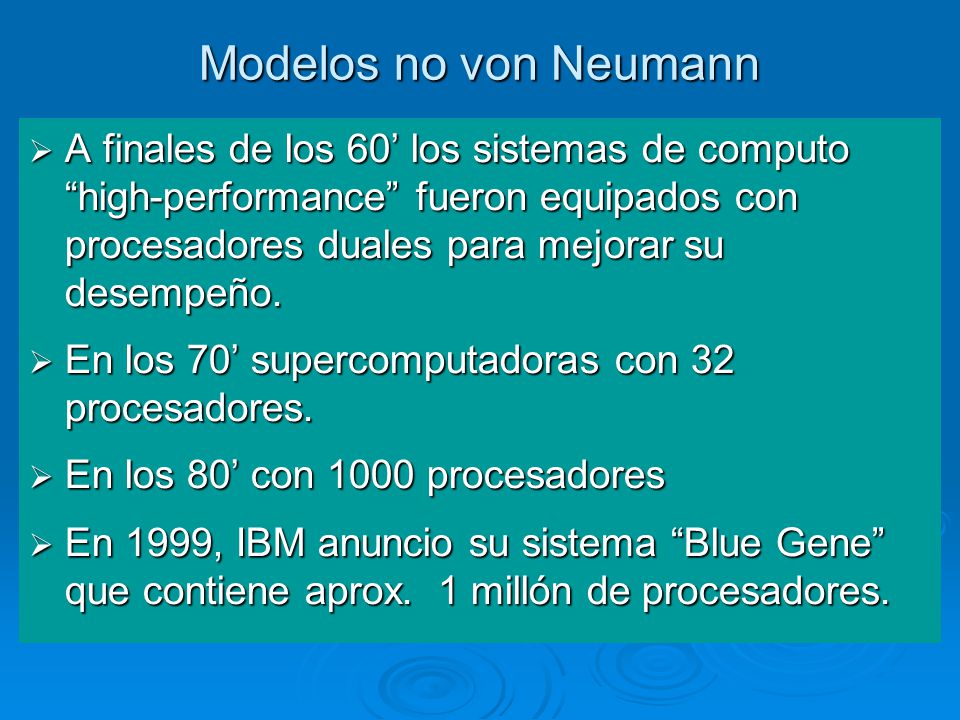

39 Modelos no von Neumann A finales de los 60’ los sistemas de computo “high-performance” fueron equipados con procesadores duales para mejorar su desempeño. En los 70’ supercomputadoras con 32 procesadores. En los 80’ con 1000 procesadores En 1999, IBM anuncio su sistema “Blue Gene” que contiene aprox. 1 millón de procesadores.

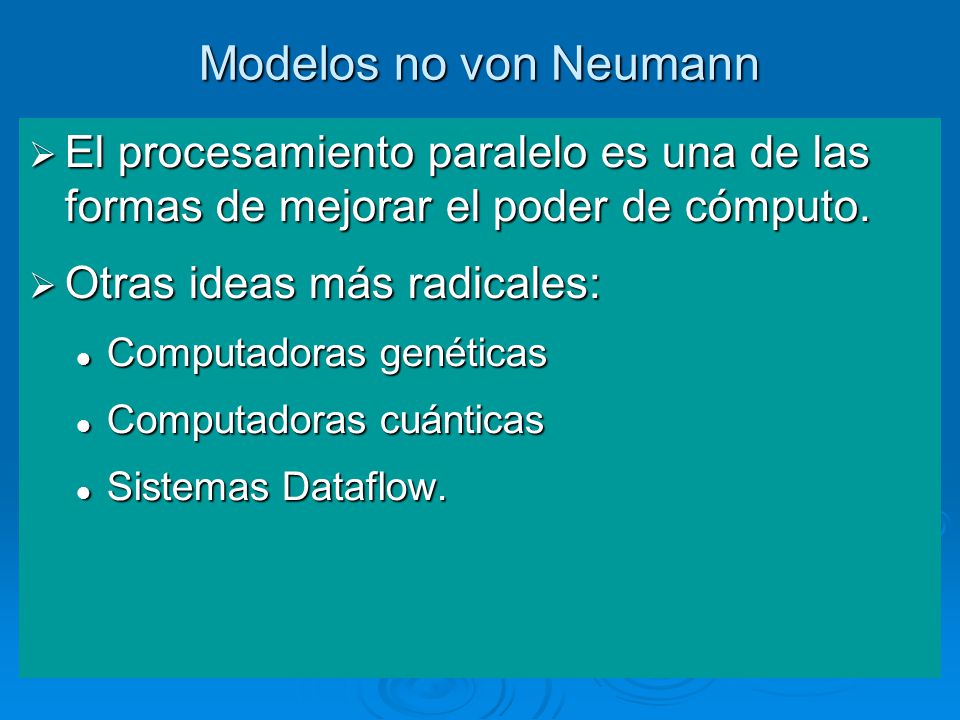

40 Modelos no von Neumann El procesamiento paralelo es una de las formas de mejorar el poder de cómputo. Otras ideas más radicales: Computadoras genéticas Computadoras cuánticas Sistemas Dataflow.

41 Ejemplo de Arquitectura

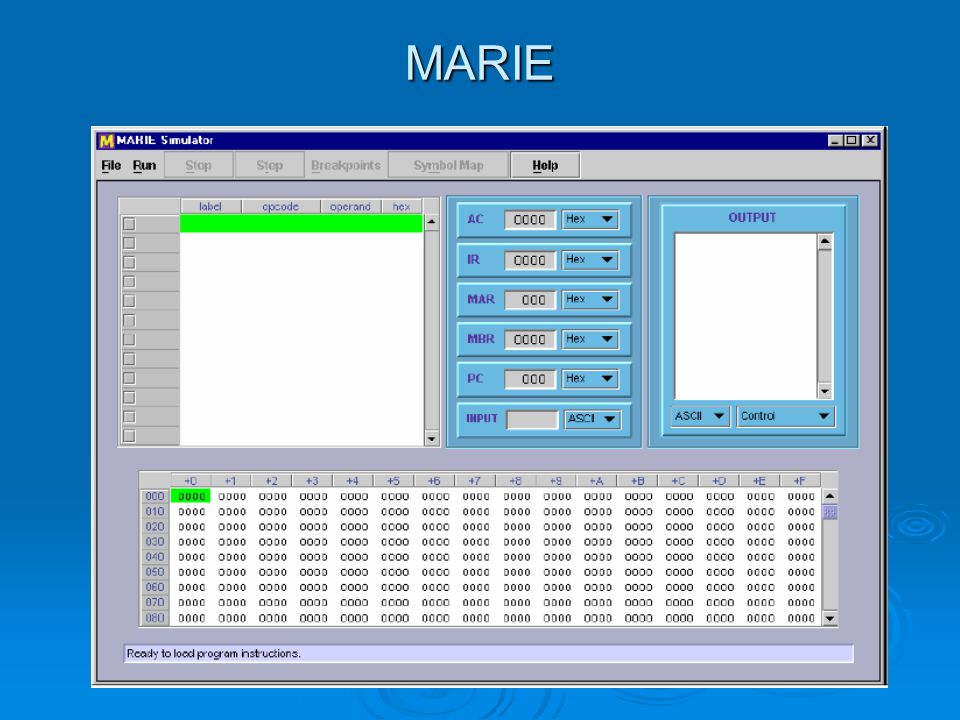

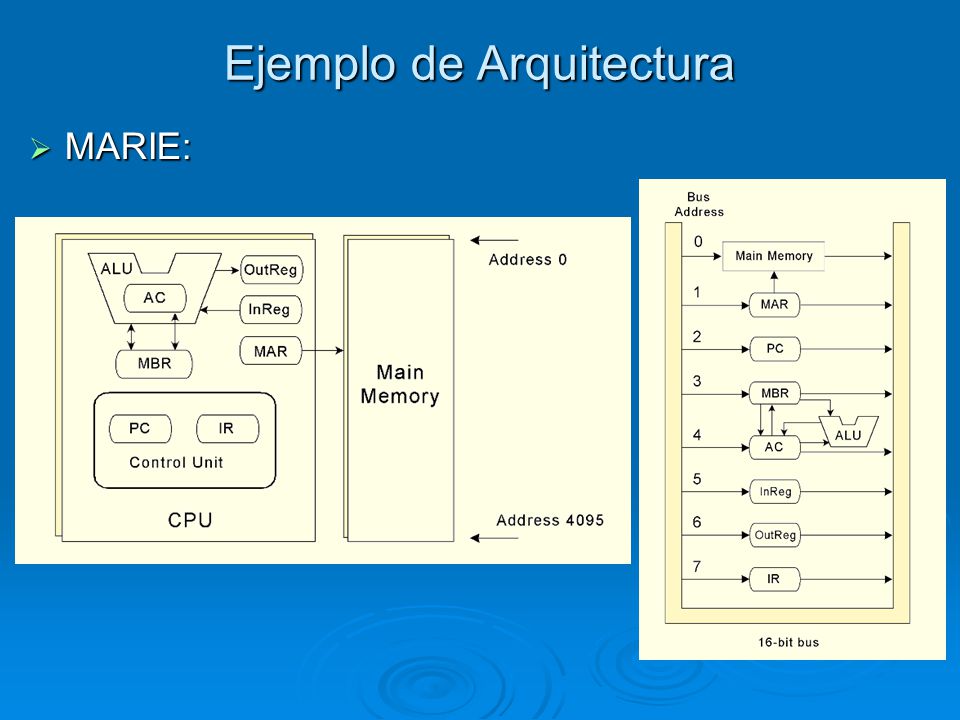

MARIE:

42 MARIE

43 La jerarquía de niveles de una computadora

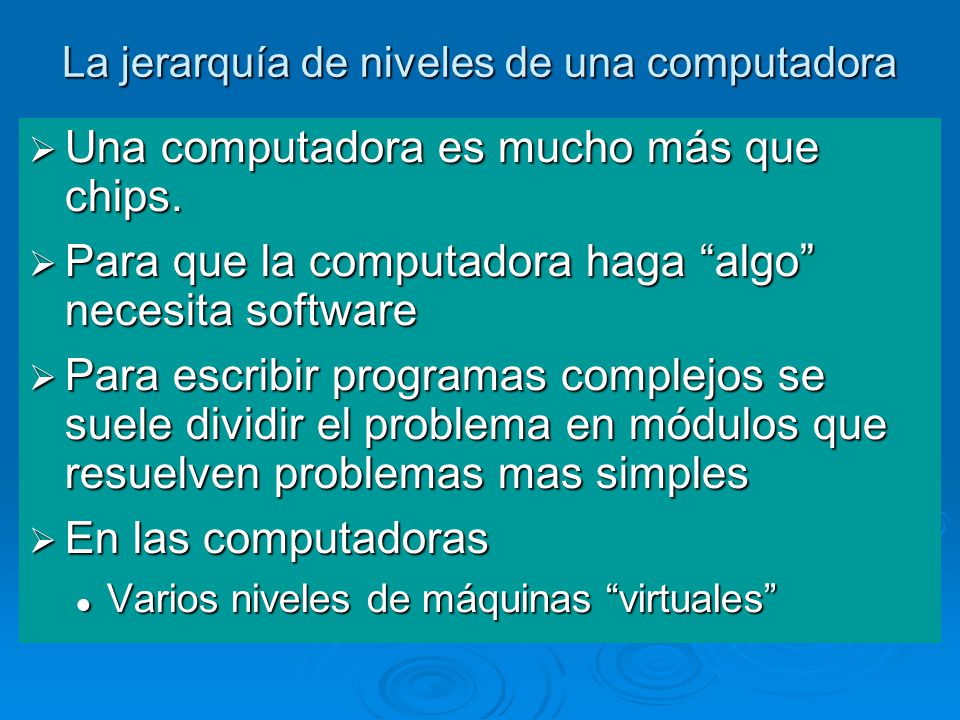

Una computadora es mucho más que chips. Para que la computadora haga “algo” necesita software Para escribir programas complejos se suele dividir el problema en módulos que resuelven problemas mas simples En las computadoras Varios niveles de máquinas “virtuales”

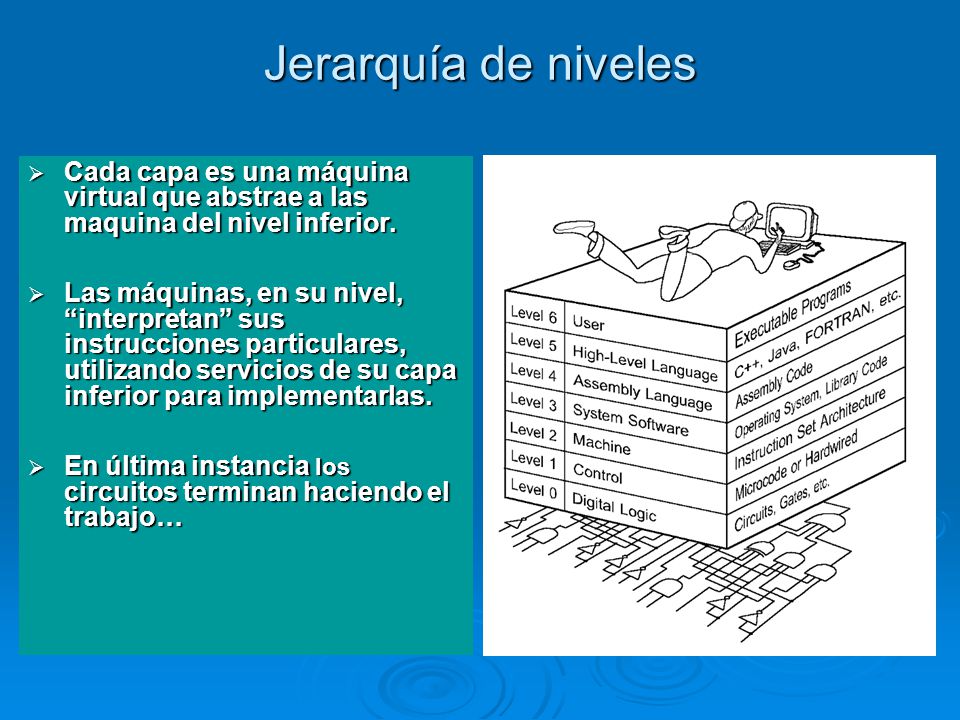

44 Jerarquía de niveles Cada capa es una máquina virtual que abstrae a las maquina del nivel inferior. Las máquinas, en su nivel, “interpretan” sus instrucciones particulares, utilizando servicios de su capa inferior para implementarlas. En última instancia los circuitos terminan haciendo el trabajo…

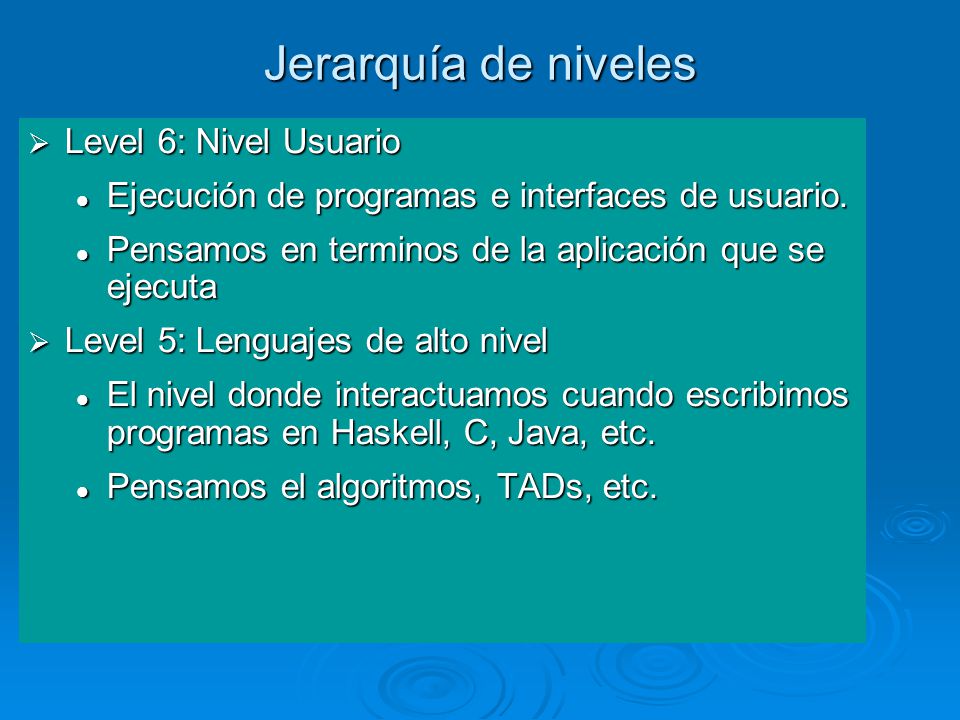

45 Jerarquía de niveles Level 6: Nivel Usuario
Ejecución de programas e interfaces de usuario. Pensamos en terminos de la aplicación que se ejecuta Level 5: Lenguajes de alto nivel El nivel donde interactuamos cuando escribimos programas en Haskell, C, Java, etc. Pensamos el algoritmos, TADs, etc.

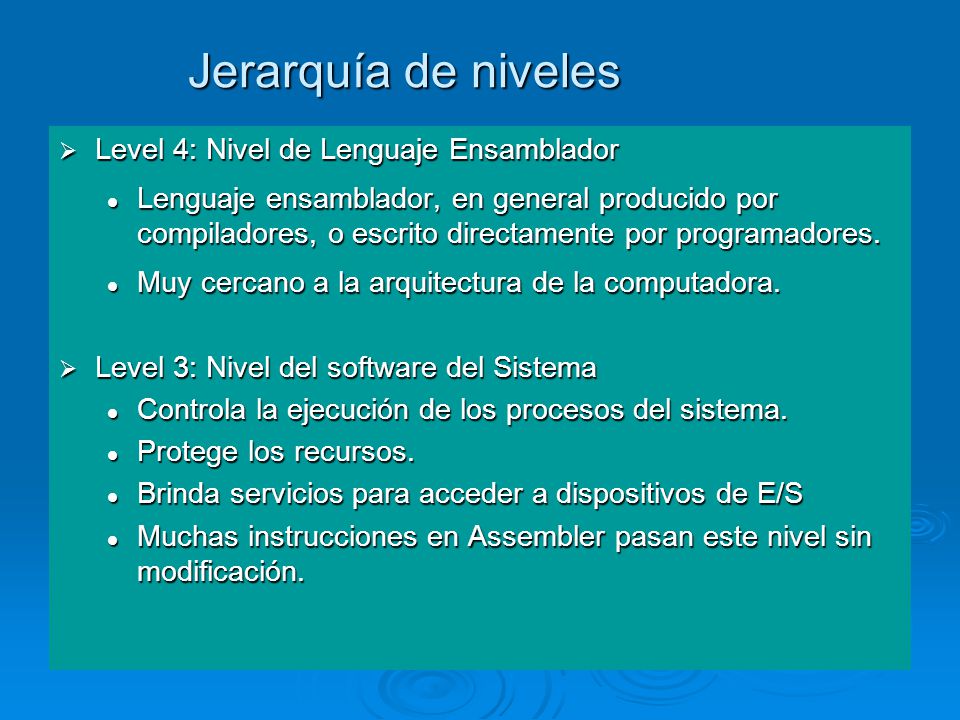

46 Jerarquía de niveles Level 4: Nivel de Lenguaje Ensamblador
Lenguaje ensamblador, en general producido por compiladores, o escrito directamente por programadores. Muy cercano a la arquitectura de la computadora. Level 3: Nivel del software del Sistema Controla la ejecución de los procesos del sistema. Protege los recursos. Brinda servicios para acceder a dispositivos de E/S Muchas instrucciones en Assembler pasan este nivel sin modificación.

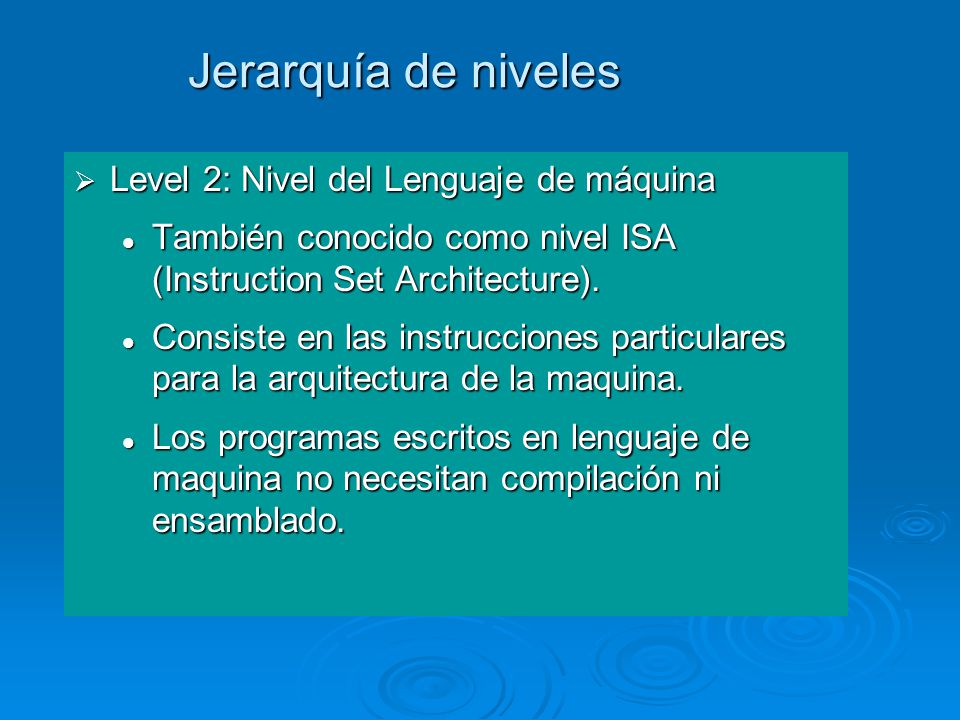

47 Jerarquía de niveles Level 2: Nivel del Lenguaje de máquina
También conocido como nivel ISA (Instruction Set Architecture). Consiste en las instrucciones particulares para la arquitectura de la maquina. Los programas escritos en lenguaje de maquina no necesitan compilación ni ensamblado.

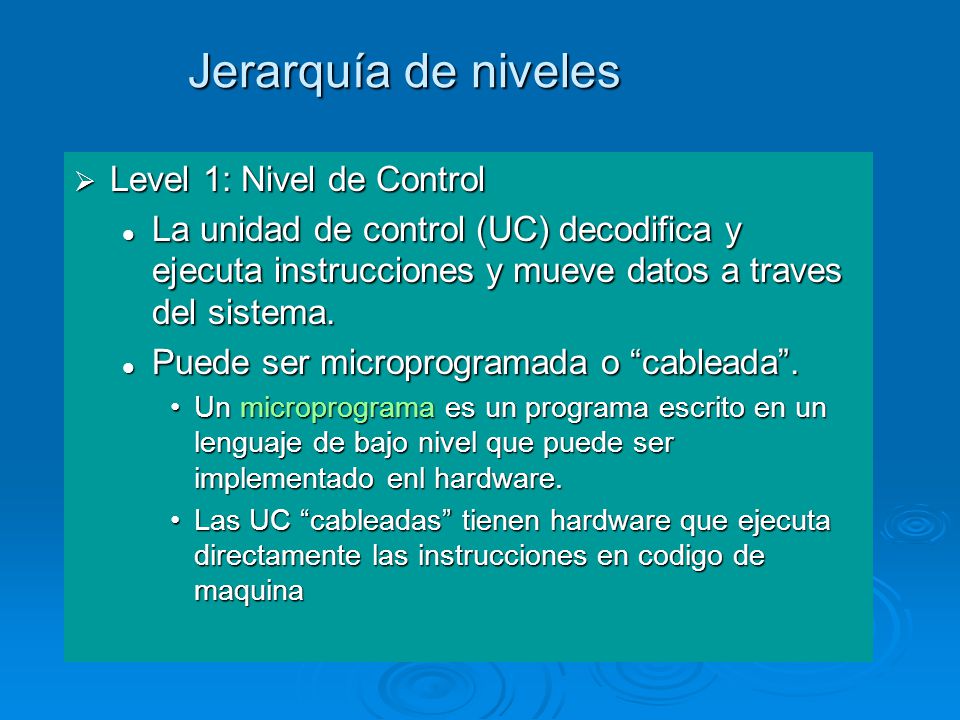

48 Jerarquía de niveles Level 1: Nivel de Control
La unidad de control (UC) decodifica y ejecuta instrucciones y mueve datos a traves del sistema. Puede ser microprogramada o “cableada”. Un microprograma es un programa escrito en un lenguaje de bajo nivel que puede ser implementado enl hardware. Las UC “cableadas” tienen hardware que ejecuta directamente las instrucciones en codigo de maquina

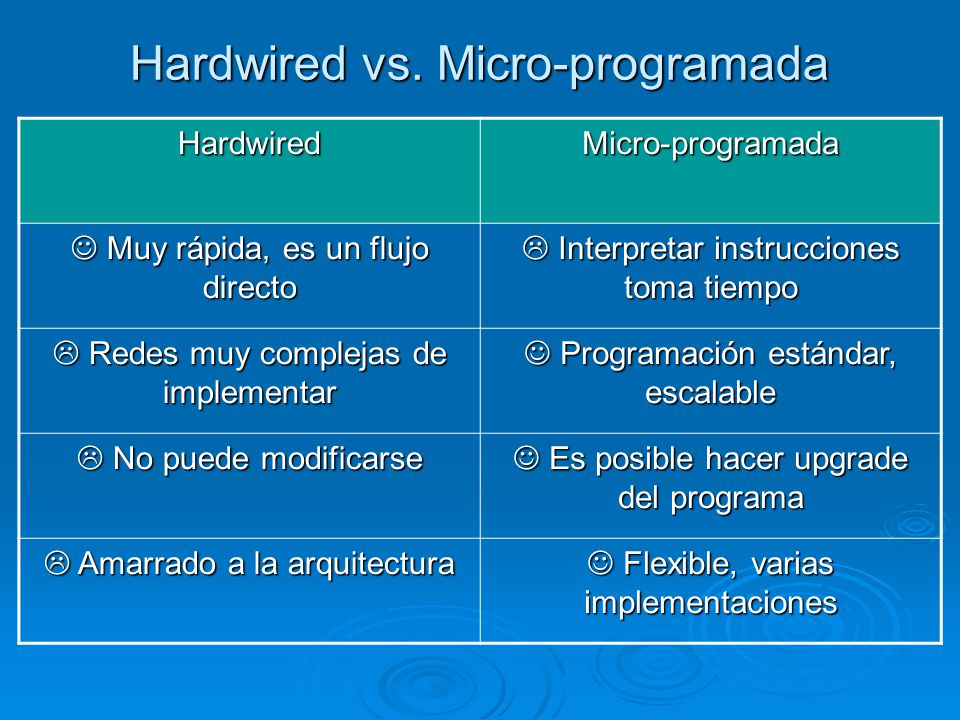

49 Hardwired vs. Micro-programada
 Muy rápida, es un flujo directo  Interpretar instrucciones toma tiempo  Redes muy complejas de implementar  Programación estándar, escalable  No puede modificarse  Es posible hacer upgrade del programa  Amarrado a la arquitectura  Flexible, varias implementaciones

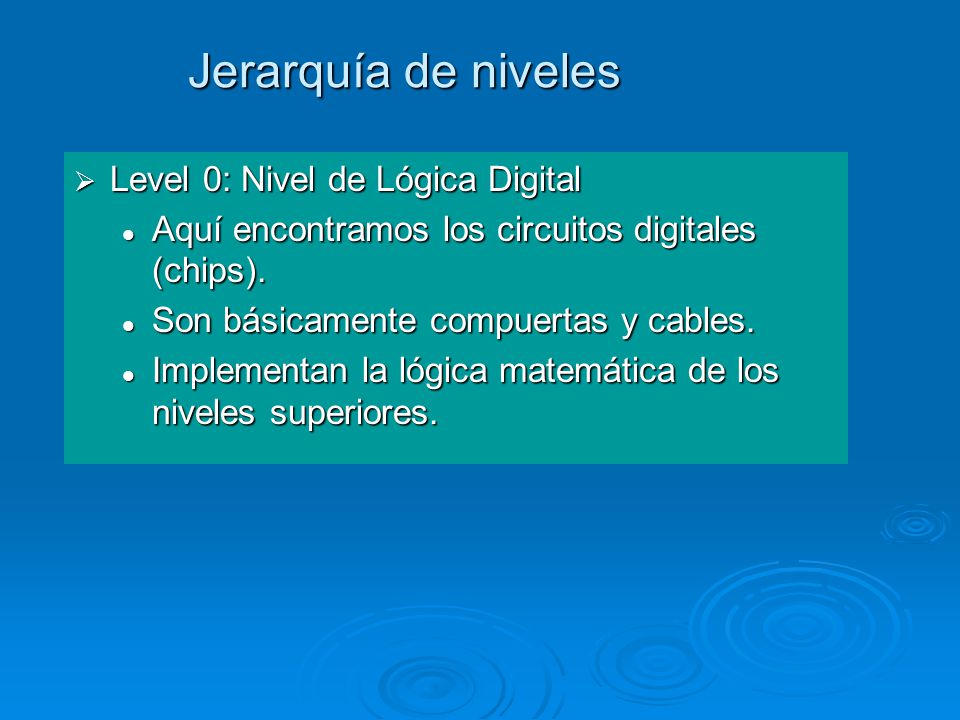

50 Jerarquía de niveles Level 0: Nivel de Lógica Digital
Aquí encontramos los circuitos digitales (chips). Son básicamente compuertas y cables. Implementan la lógica matemática de los niveles superiores.

51 Links http://www.turing.org.uk

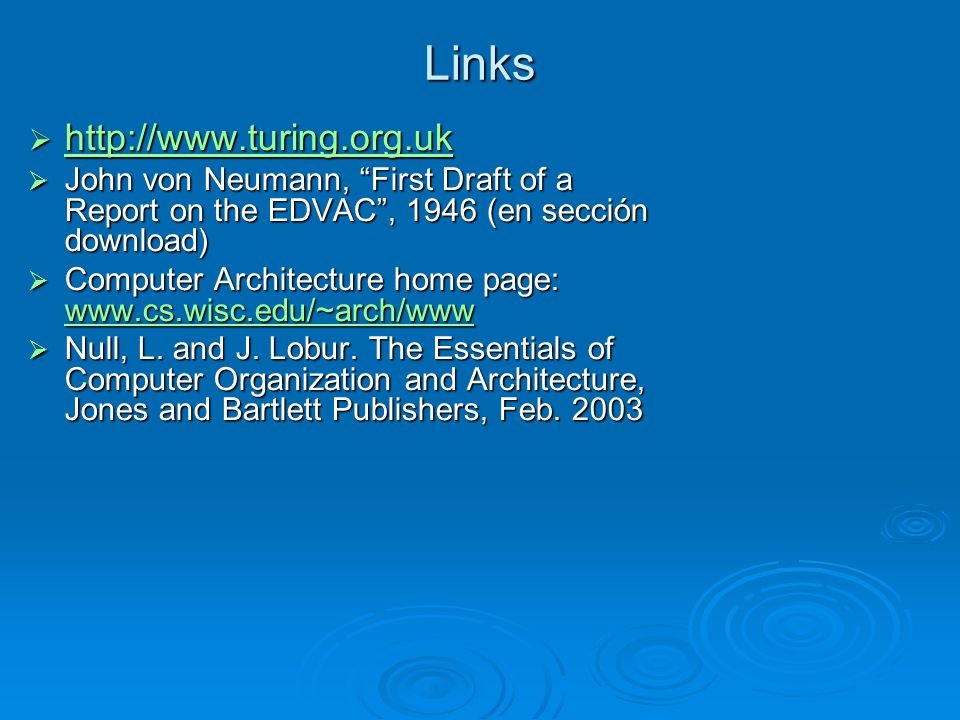

John von Neumann, “First Draft of a Report on the EDVAC”, 1946 (en sección download) Computer Architecture home page: Null, L. and J. Lobur. The Essentials of Computer Organization and Architecture, Jones and Bartlett Publishers, Feb. 2003
