1 CLASE II MEDIDORES DE ORIFICIO
MECANICA DE FLUIDOS II CLASE II MEDIDORES DE ORIFICIO UNSCH, Escuela Profesional de Ingeniería Civil 16/04/2017 Ing. Jaime L. Bendezú Prado

2 Ing. Jaime L. Bendezú Prado

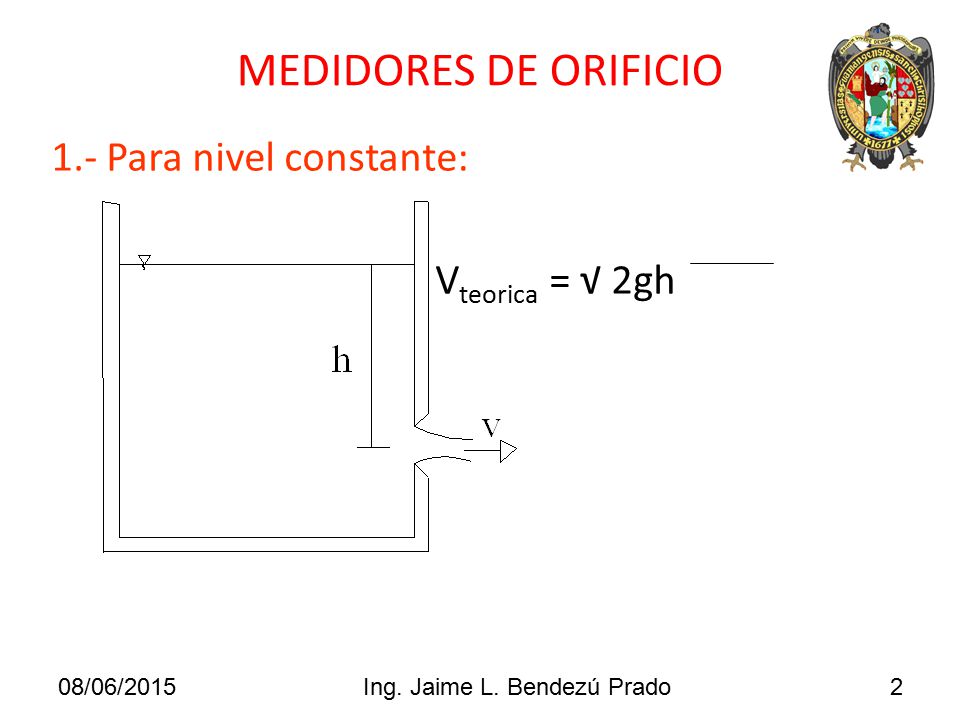

MEDIDORES DE ORIFICIO 1.- Para nivel constante: Vteorica = √ 2gh 16/04/2017 Ing. Jaime L. Bendezú Prado

3 Ing. Jaime L. Bendezú Prado

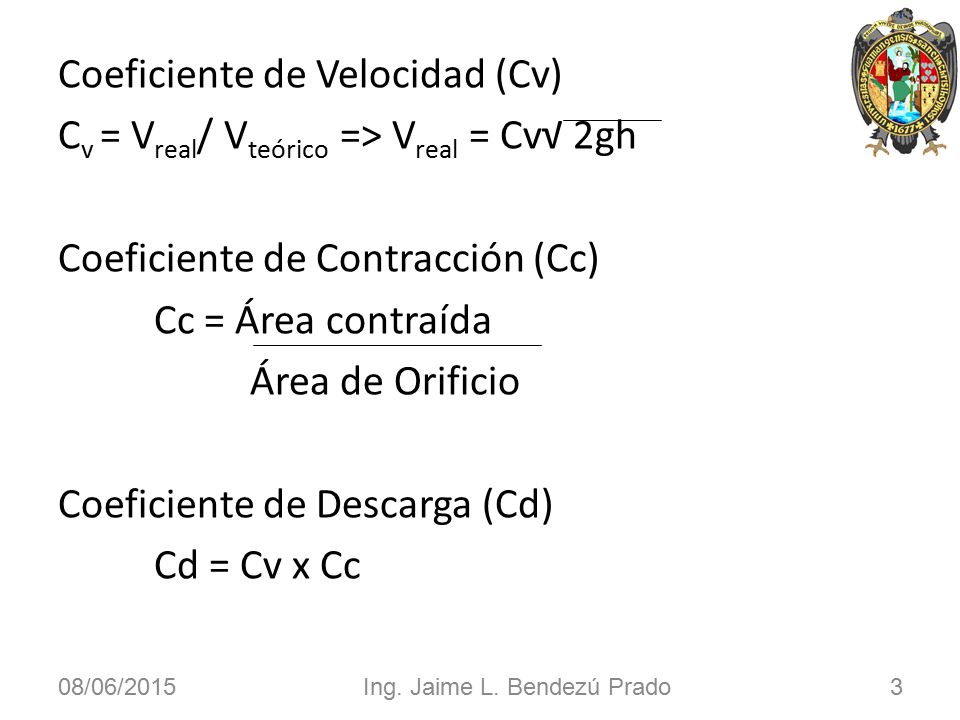

Coeficiente de Velocidad (Cv) Cv = Vreal/ Vteórico => Vreal = Cv√ 2gh Coeficiente de Contracción (Cc) Cc = Área contraída Área de Orificio Coeficiente de Descarga (Cd) Cd = Cv x Cc 16/04/2017 Ing. Jaime L. Bendezú Prado

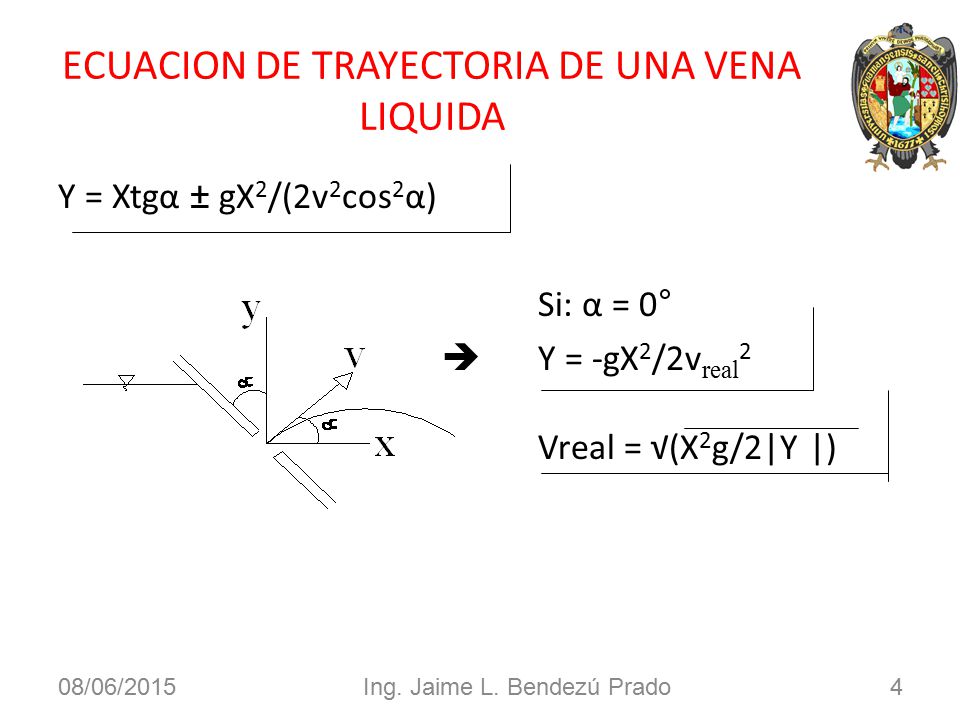

4 ECUACION DE TRAYECTORIA DE UNA VENA LIQUIDA
Y = Xtgα ± gX2/(2v2cos2α) Si: α = 0°  Y = -gX2/2vreal2 Vreal = √(X2g/2|Y |) 16/04/2017 Ing. Jaime L. Bendezú Prado

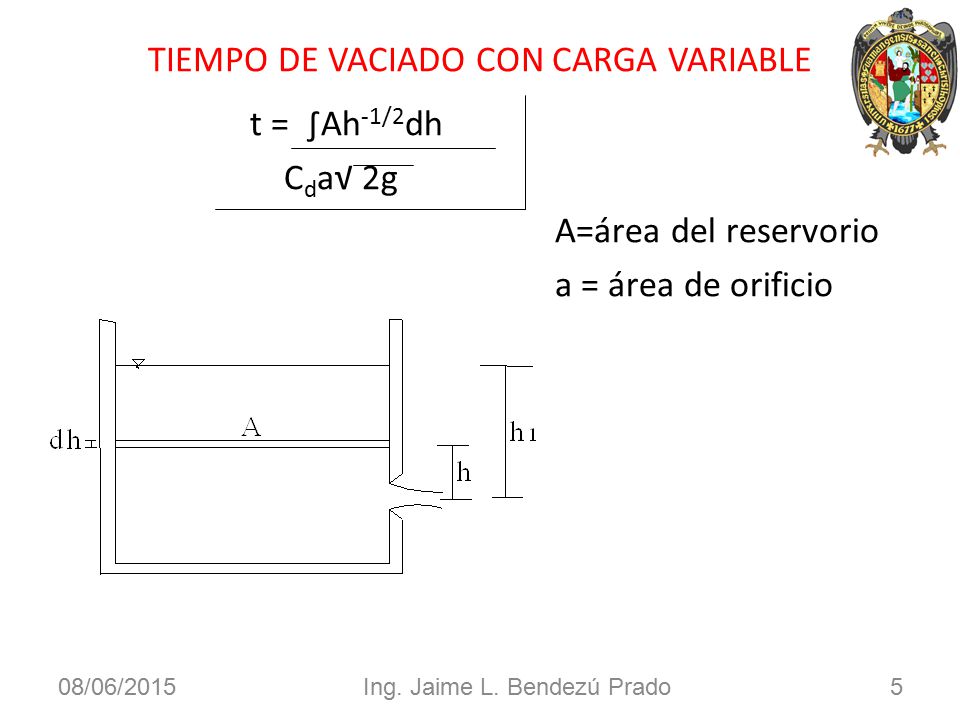

5 TIEMPO DE VACIADO CON CARGA VARIABLE
t = ∫Ah-1/2dh Cda√ 2g A=área del reservorio a = área de orificio 16/04/2017 Ing. Jaime L. Bendezú Prado

6 Ing. Jaime L. Bendezú Prado

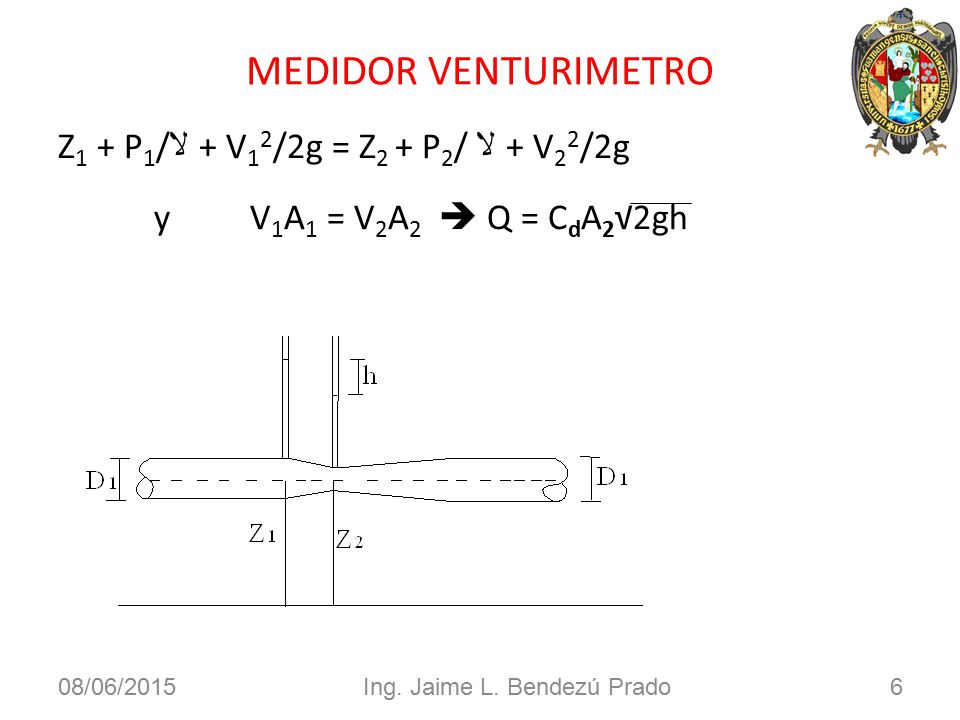

MEDIDOR VENTURIMETRO Z1 + P1/ﻻ + V12/2g = Z2 + P2/ ﻻ + V22/2g y V1A1 = V2A2  Q = CdA2√2gh 16/04/2017 Ing. Jaime L. Bendezú Prado

7 Ing. Jaime L. Bendezú Prado

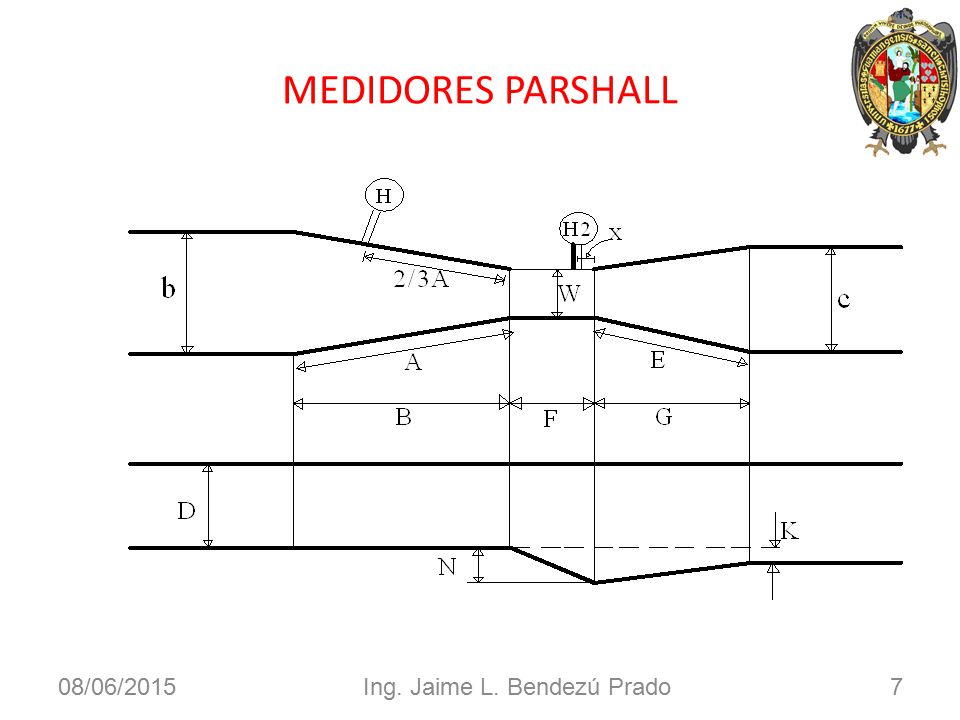

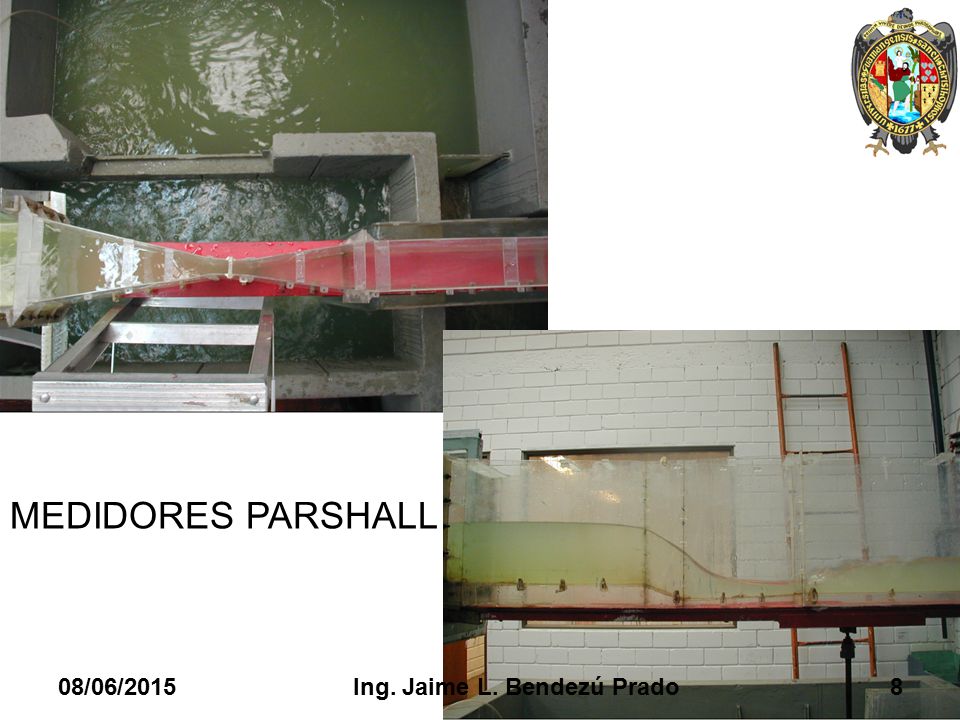

MEDIDORES PARSHALL 16/04/2017 Ing. Jaime L. Bendezú Prado

8 Ing. Jaime L. Bendezú Prado
MEDIDORES PARSHALL 16/04/2017 Ing. Jaime L. Bendezú Prado

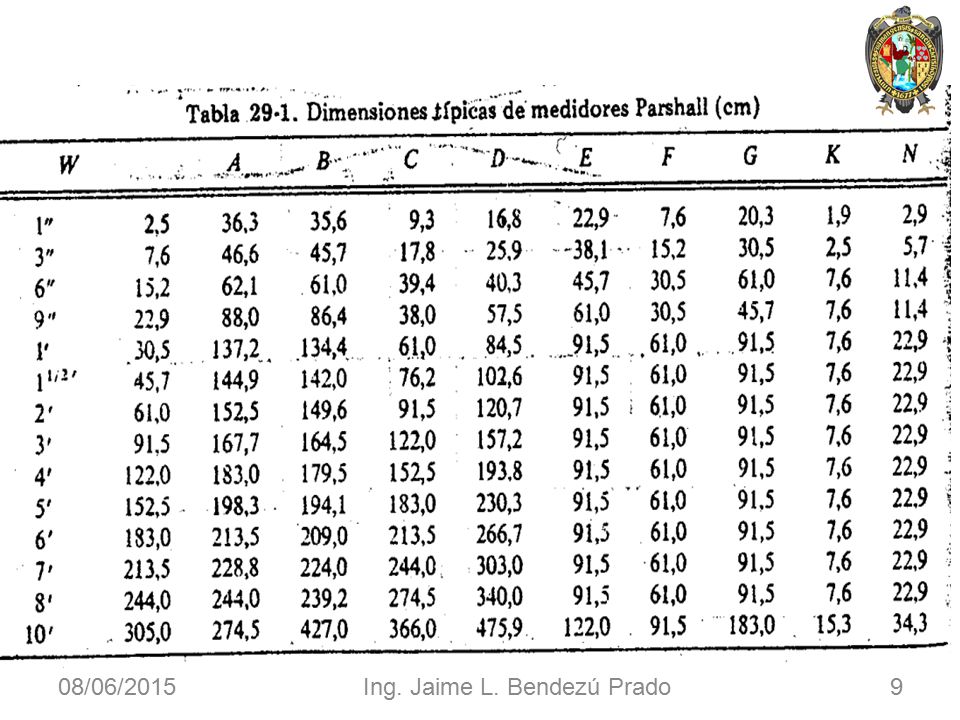

9 Ing. Jaime L. Bendezú Prado
16/04/2017 Ing. Jaime L. Bendezú Prado

10 Ing. Jaime L. Bendezú Prado

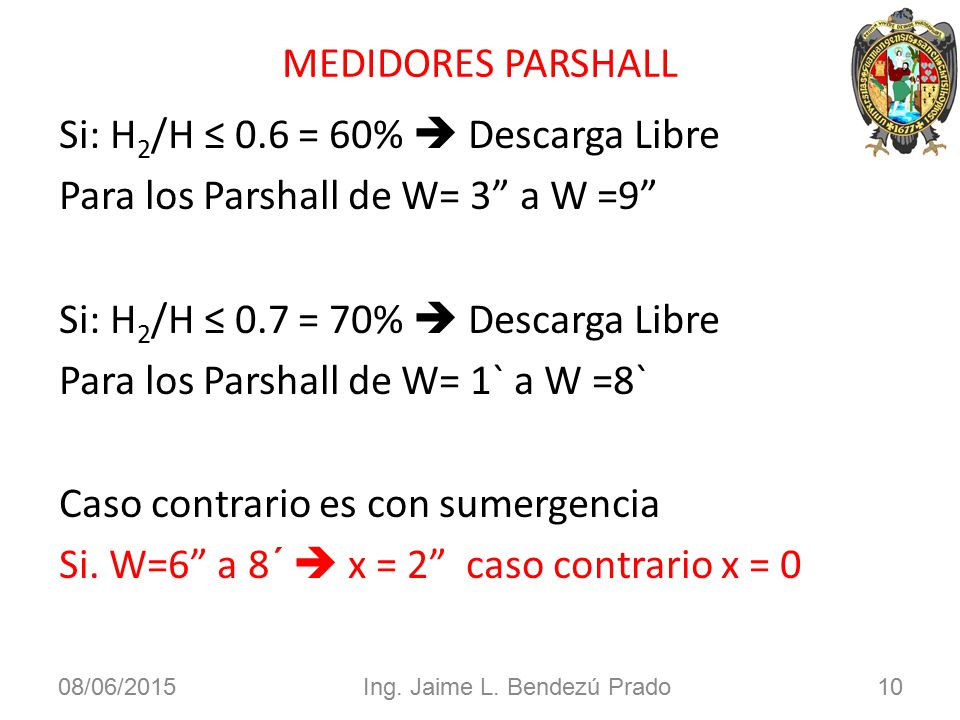

MEDIDORES PARSHALL Si: H2/H ≤ 0.6 = 60%  Descarga Libre Para los Parshall de W= 3” a W =9” Si: H2/H ≤ 0.7 = 70%  Descarga Libre Para los Parshall de W= 1` a W =8` Caso contrario es con sumergencia Si. W=6” a 8´  x = 2” caso contrario x = 0 16/04/2017 Ing. Jaime L. Bendezú Prado

11 Ing. Jaime L. Bendezú Prado
DESCARGA LIBRE Q = KHn Los autores, con base en los propios datos de Parshall obtuvieron la siguiente formula aproximada: Q = 2.2WH3/2 Q = caudal en m3/s W = ancho de la garganta en mt. H = Carga en m. 16/04/2017 Ing. Jaime L. Bendezú Prado

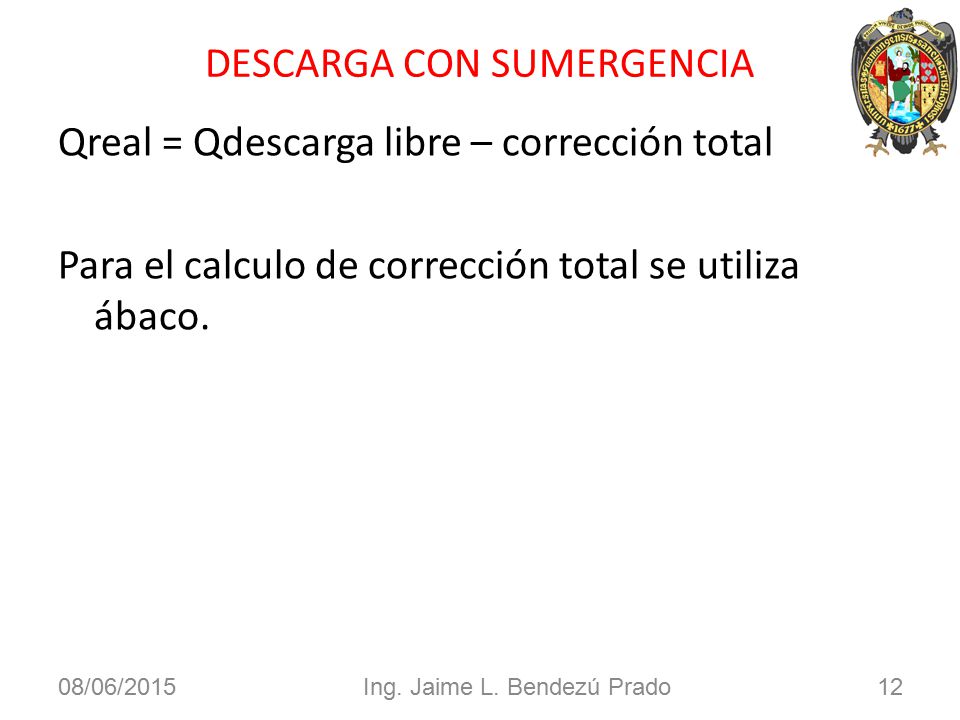

12 DESCARGA CON SUMERGENCIA

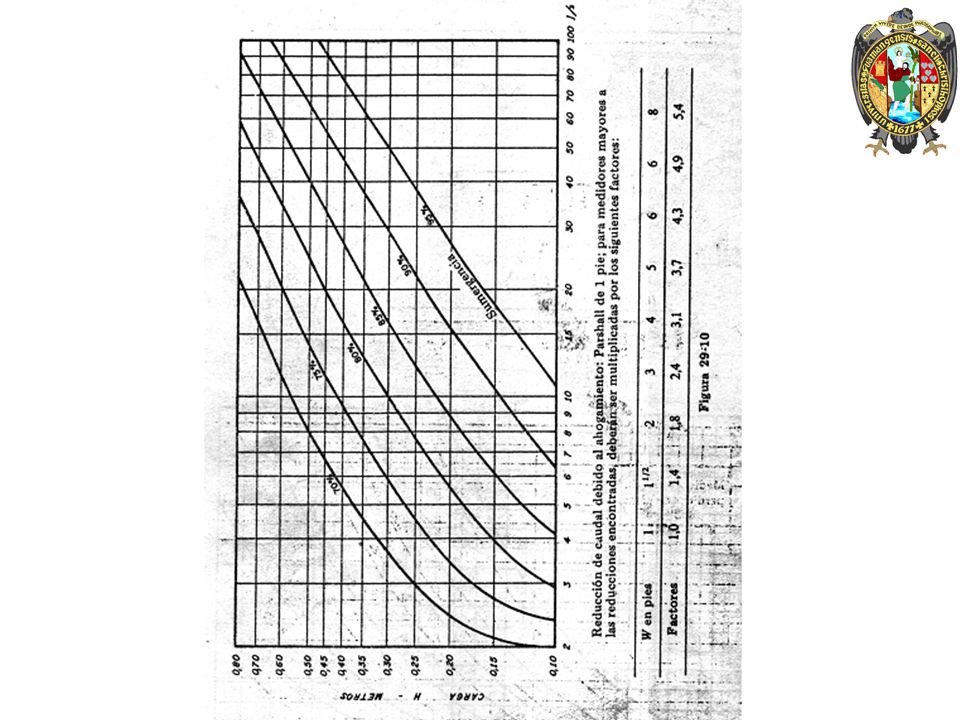

Qreal = Qdescarga libre – corrección total Para el calculo de corrección total se utiliza ábaco. 16/04/2017 Ing. Jaime L. Bendezú Prado

13

14 Ing. Jaime L. Bendezú Prado

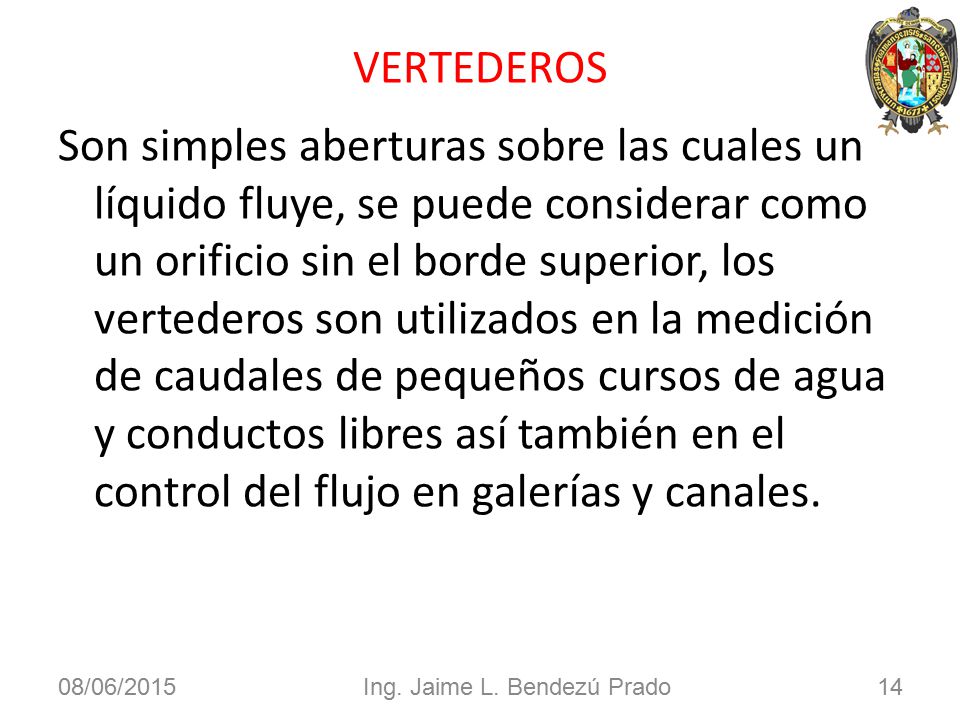

VERTEDEROS Son simples aberturas sobre las cuales un líquido fluye, se puede considerar como un orificio sin el borde superior, los vertederos son utilizados en la medición de caudales de pequeños cursos de agua y conductos libres así también en el control del flujo en galerías y canales. 16/04/2017 Ing. Jaime L. Bendezú Prado

15 Ing. Jaime L. Bendezú Prado

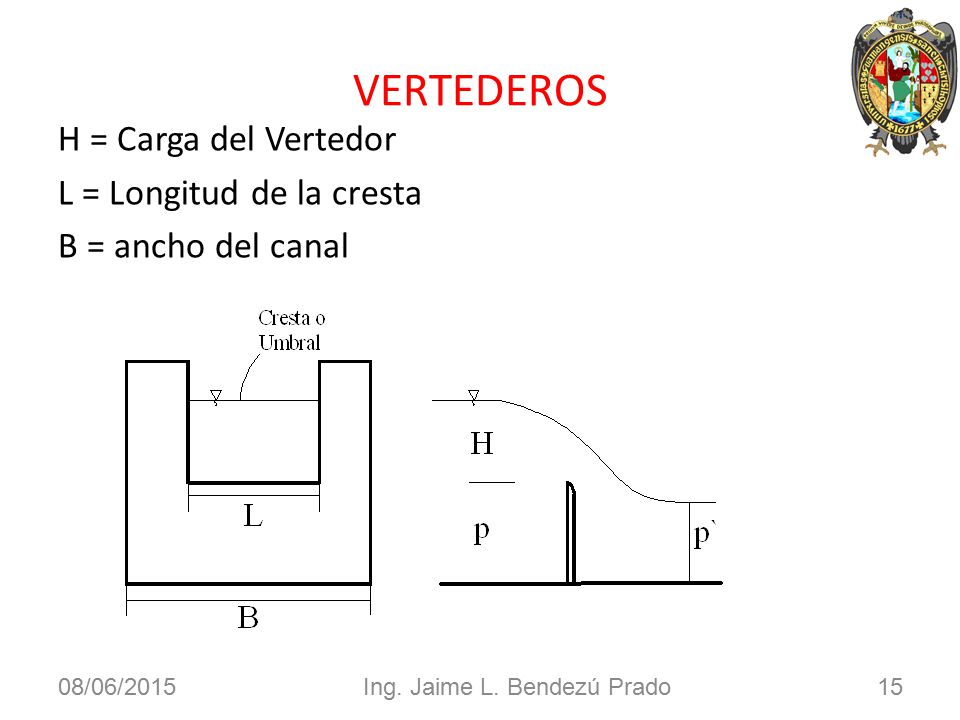

VERTEDEROS H = Carga del Vertedor L = Longitud de la cresta B = ancho del canal 16/04/2017 Ing. Jaime L. Bendezú Prado

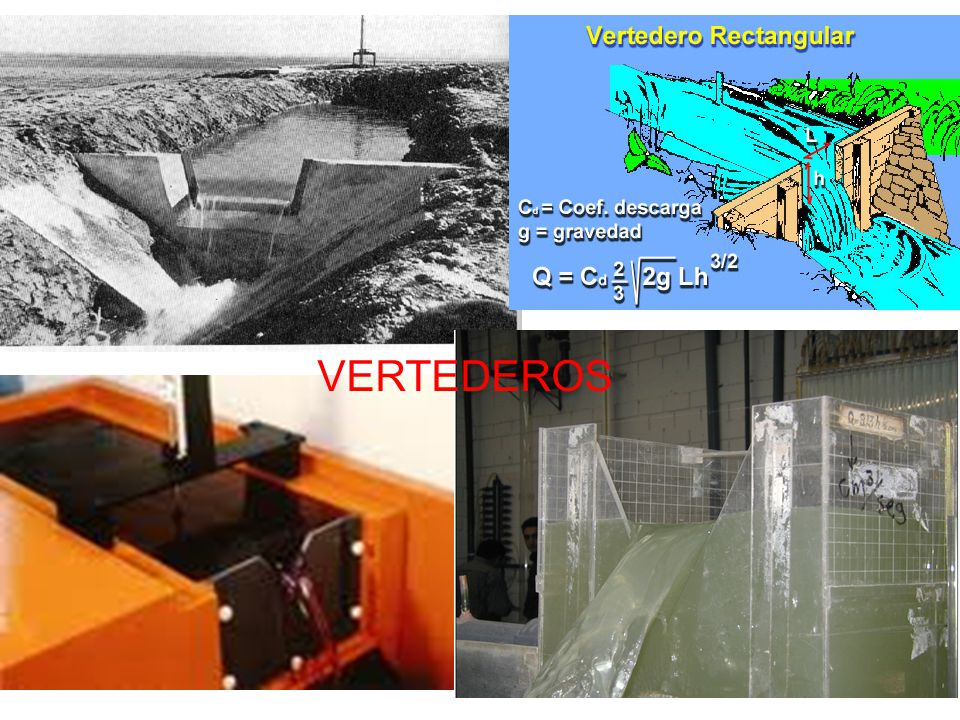

16 VERTEDEROS

17 Ing. Jaime L. Bendezú Prado

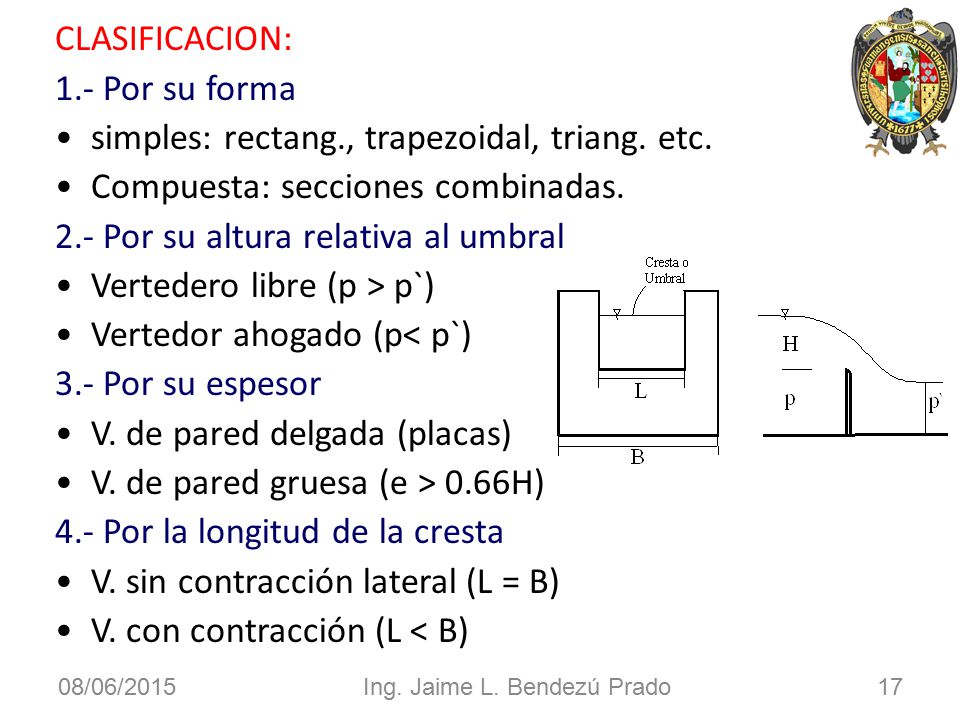

CLASIFICACION: 1.- Por su forma simples: rectang., trapezoidal, triang. etc. Compuesta: secciones combinadas. 2.- Por su altura relativa al umbral Vertedero libre (p > p`) Vertedor ahogado (p< p`) 3.- Por su espesor V. de pared delgada (placas) V. de pared gruesa (e > 0.66H) 4.- Por la longitud de la cresta V. sin contracción lateral (L = B) V. con contracción (L < B) 16/04/2017 Ing. Jaime L. Bendezú Prado

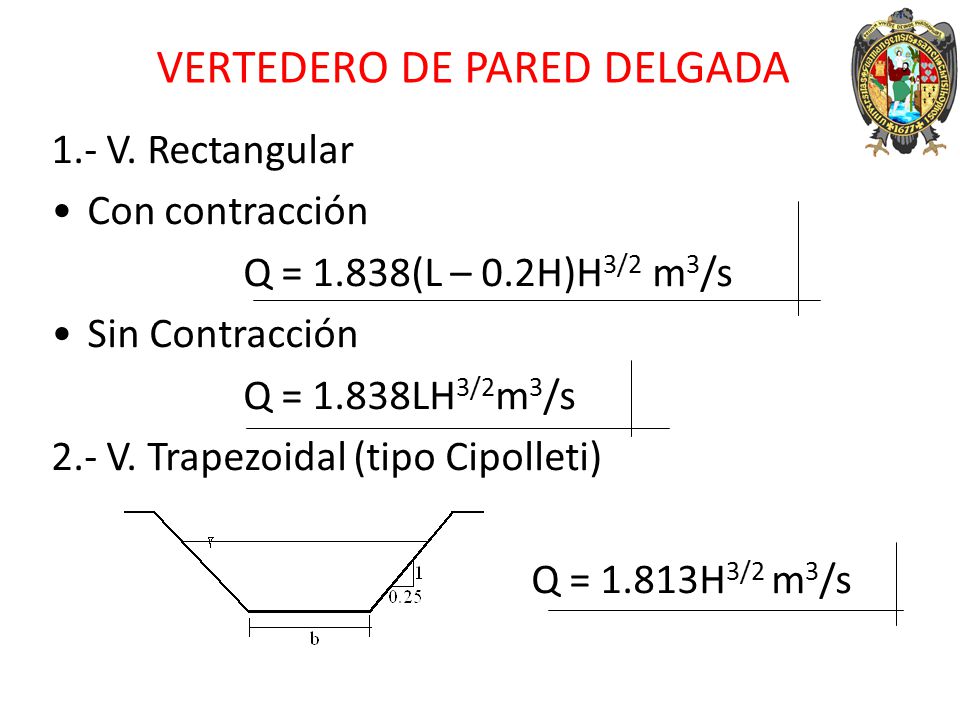

18 VERTEDERO DE PARED DELGADA
1.- V. Rectangular Con contracción Q = 1.838(L – 0.2H)H3/2 m3/s Sin Contracción Q = 1.838LH3/2m3/s 2.- V. Trapezoidal (tipo Cipolleti) Q = 1.813H3/2 m3/s

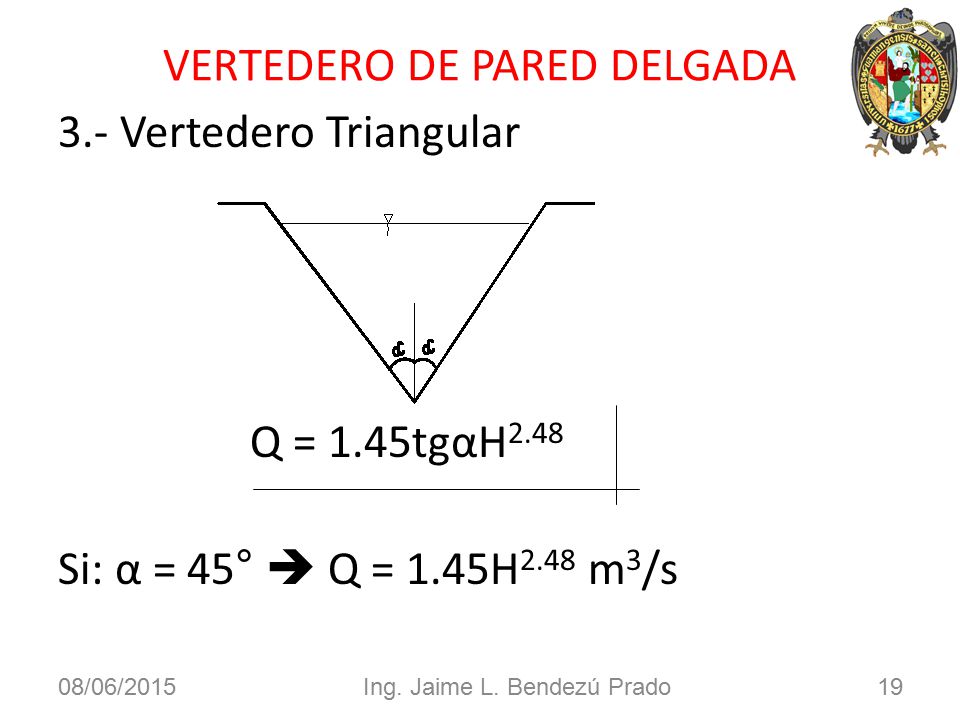

19 VERTEDERO DE PARED DELGADA
3.- Vertedero Triangular Q = 1.45tgαH2.48 Si: α = 45°  Q = 1.45H2.48 m3/s 16/04/2017 Ing. Jaime L. Bendezú Prado

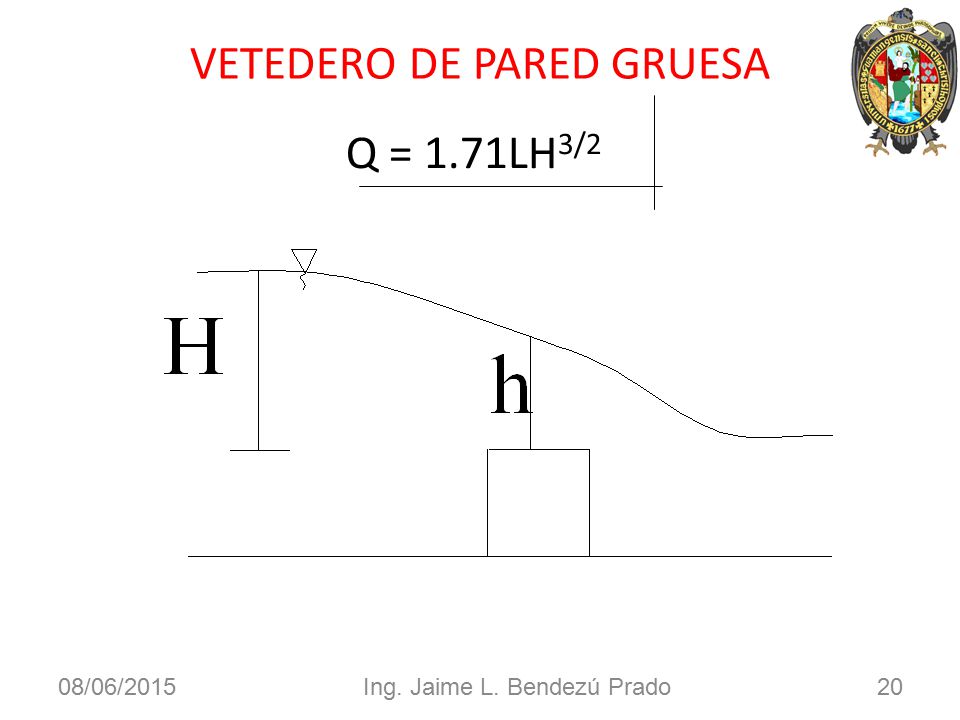

20 VETEDERO DE PARED GRUESA
Q = 1.71LH3/2 16/04/2017 Ing. Jaime L. Bendezú Prado

21 Ing. Jaime L. Bendezú Prado

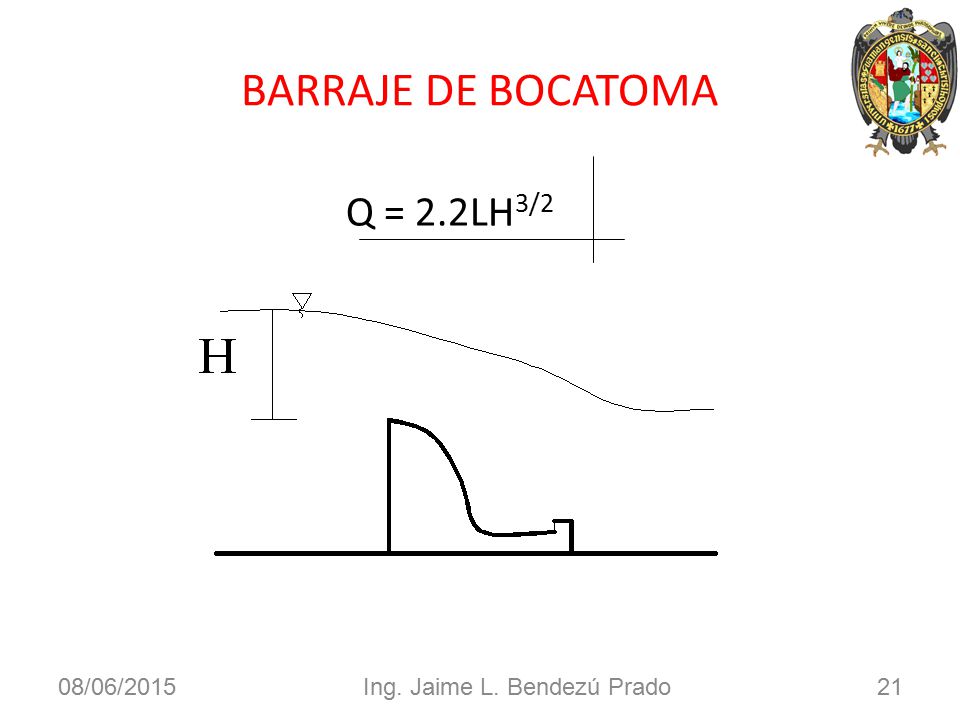

BARRAJE DE BOCATOMA Q = 2.2LH3/2 16/04/2017 Ing. Jaime L. Bendezú Prado

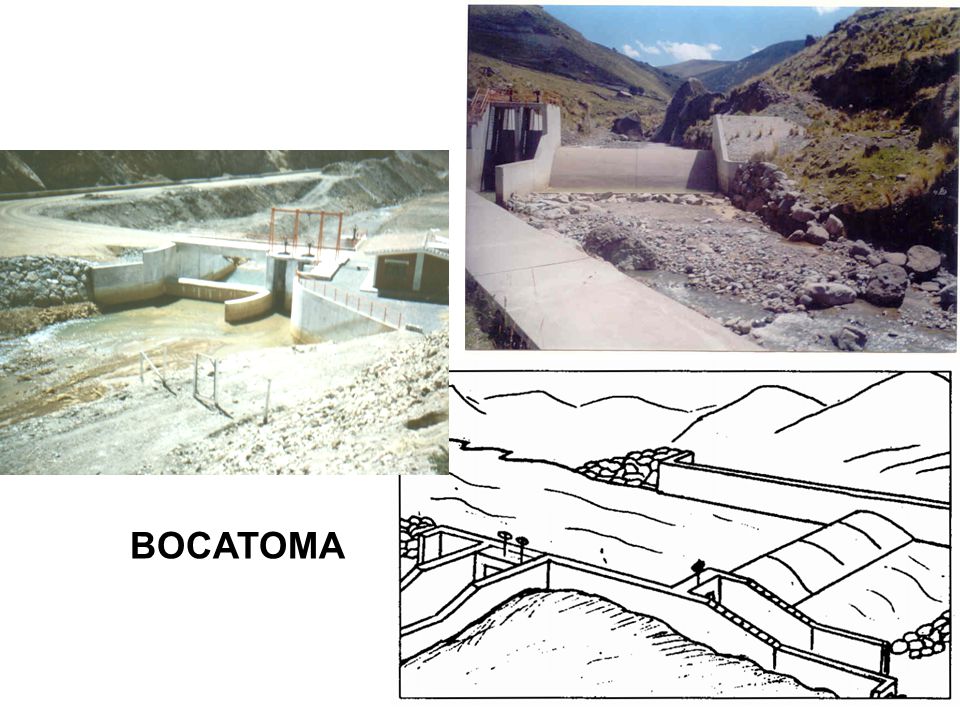

22 BOCATOMA
