ESTRUCTURA Y MECÁNICA DEL MOVIMIENTO HUMANO

Presentación del tema: "ESTRUCTURA Y MECÁNICA DEL MOVIMIENTO HUMANO"— Transcripción de la presentación:

1 ESTRUCTURA Y MECÁNICA DEL MOVIMIENTO HUMANO
Continuar

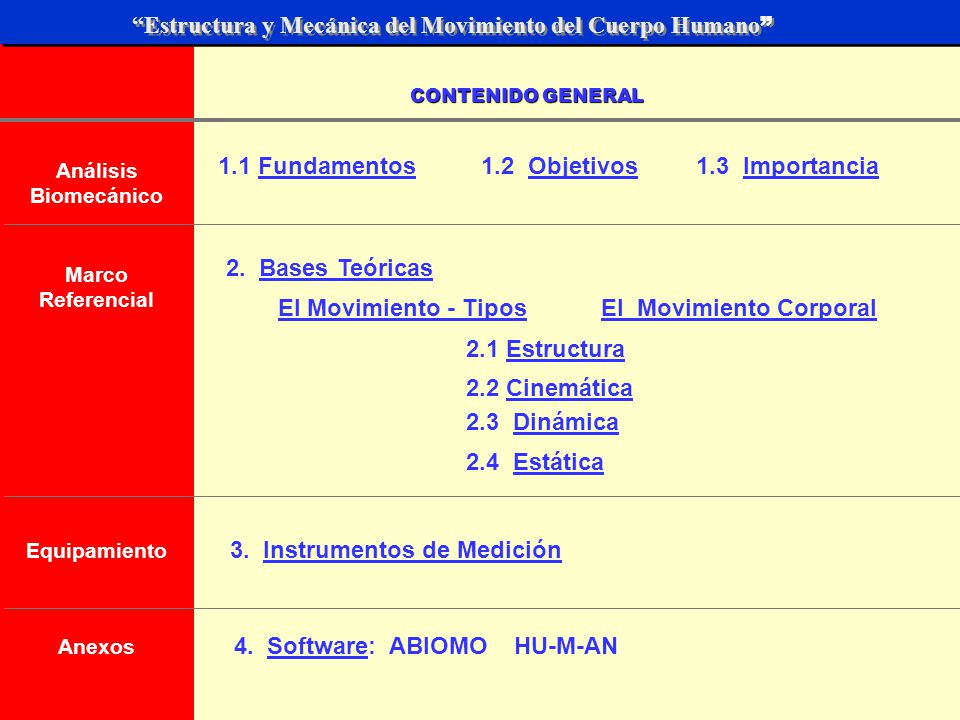

2 “Estructura y Mecánica del Movimiento del Cuerpo Humano”
CONTENIDO GENERAL Análisis Biomecánico 1.1 Fundamentos 1.2 Objetivos 1.3 Importancia 2. Bases Teóricas Marco Referencial El Movimiento - Tipos El Movimiento Corporal 2.1 Estructura 2.2 Cinemática 2.3 Dinámica 2.4 Estática Equipamiento 3. Instrumentos de Medición Anexos 4. Software: ABIOMO HU-M-AN

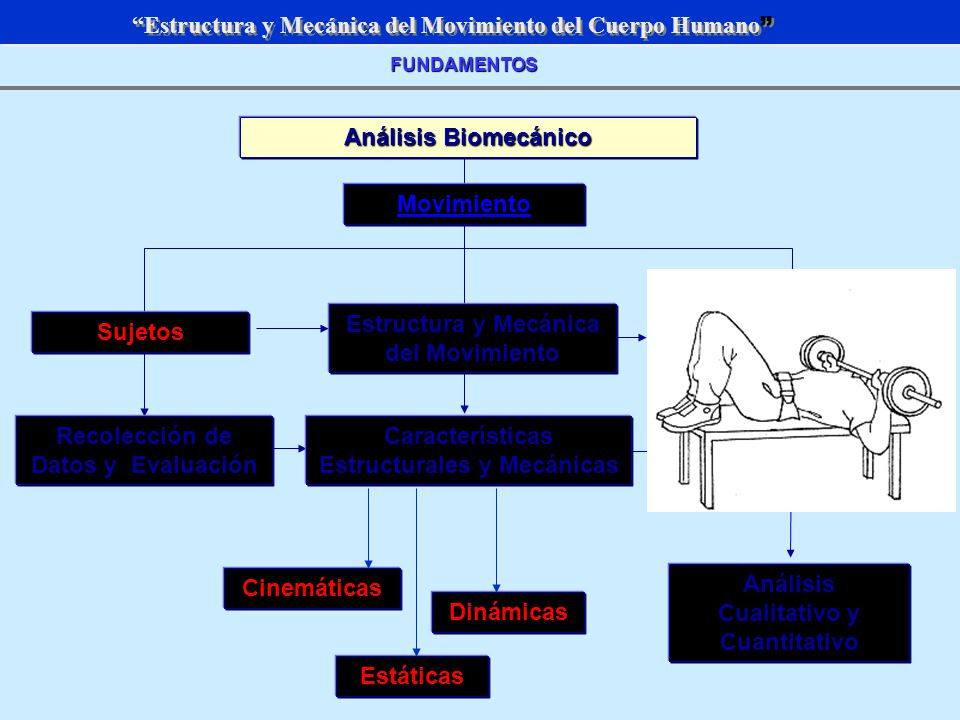

3 “Estructura y Mecánica del Movimiento del Cuerpo Humano”
FUNDAMENTOS Análisis Biomecánico Movimiento Estructura y Mecánica del Movimiento Sujetos Recolección de Datos y Evaluación Características Estructurales y Mecánicas Cinemáticas Análisis Cualitativo y Cuantitativo Dinámicas Estáticas

4 Objetivos Específicos
“Estructura y Mecánica del Movimiento del Cuerpo Humano” OBJETIVOS GENERALES Analizar la estructura y mecánica del movimiento realizado por el cuerpo humano o parte de él. Analizar los fundamentos básicos y principios generales que intervienen en el movimiento realizado por el cuerpo humano o parte de él, considerando las propiedades estructurales y mecánicas del aparato locomotor. Objetivos Específicos

5 “Estructura y Mecánica del Movimiento del Cuerpo Humano”

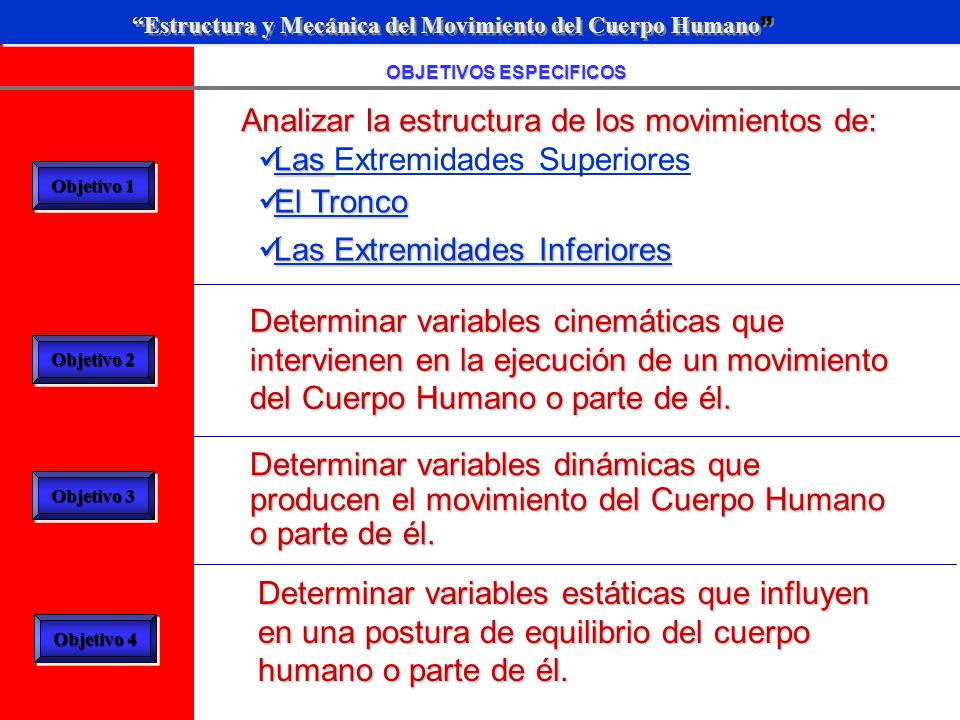

OBJETIVOS ESPECIFICOS Analizar la estructura de los movimientos de: Las Extremidades Superiores Objetivo 1 El Tronco Las Extremidades Inferiores Determinar variables cinemáticas que intervienen en la ejecución de un movimiento del Cuerpo Humano o parte de él. Objetivo 2 Determinar variables dinámicas que producen el movimiento del Cuerpo Humano o parte de él. Objetivo 3 Determinar variables estáticas que influyen en una postura de equilibrio del cuerpo humano o parte de él. Objetivo 4

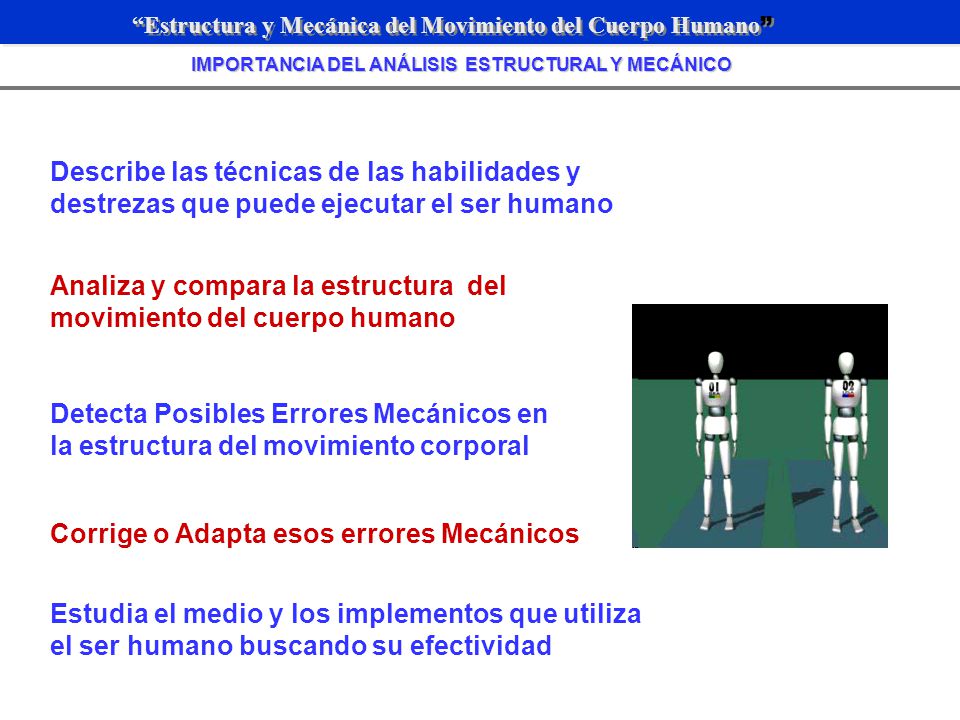

6 IMPORTANCIA DEL ANÁLISIS ESTRUCTURAL Y MECÁNICO
“Estructura y Mecánica del Movimiento del Cuerpo Humano” IMPORTANCIA DEL ANÁLISIS ESTRUCTURAL Y MECÁNICO Describe las técnicas de las habilidades y destrezas que puede ejecutar el ser humano Analiza y compara la estructura del movimiento del cuerpo humano Detecta Posibles Errores Mecánicos en la estructura del movimiento corporal Corrige o Adapta esos errores Mecánicos Estudia el medio y los implementos que utiliza el ser humano buscando su efectividad

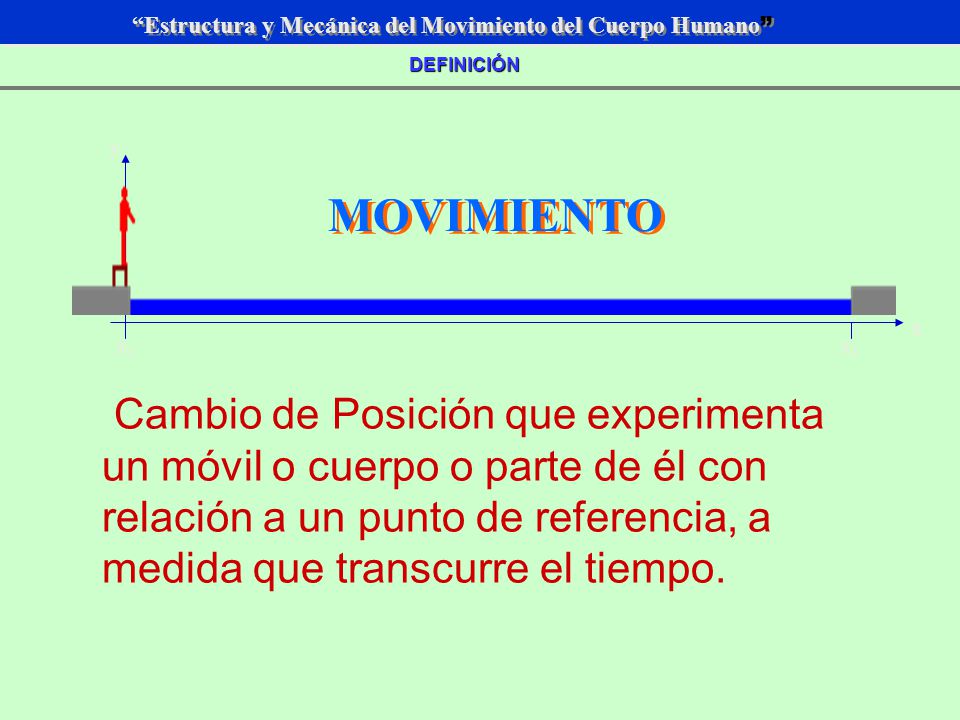

7 “Estructura y Mecánica del Movimiento del Cuerpo Humano”
DEFINICIÓN y MOVIMIENTO x X X2 Cambio de Posición que experimenta un móvil o cuerpo o parte de él con relación a un punto de referencia, a medida que transcurre el tiempo.

8 “Estructura y Mecánica del Movimiento del Cuerpo Humano”
TIPOS DE MOVIMIENTOS TRANSLACIÓN: misma distancia al mismo tiempo ROTACIÓN: Giran alrededor de un eje GENERAL: Combinación de Translación y Rotación

9 EL MOVIMIENTO CORPORAL

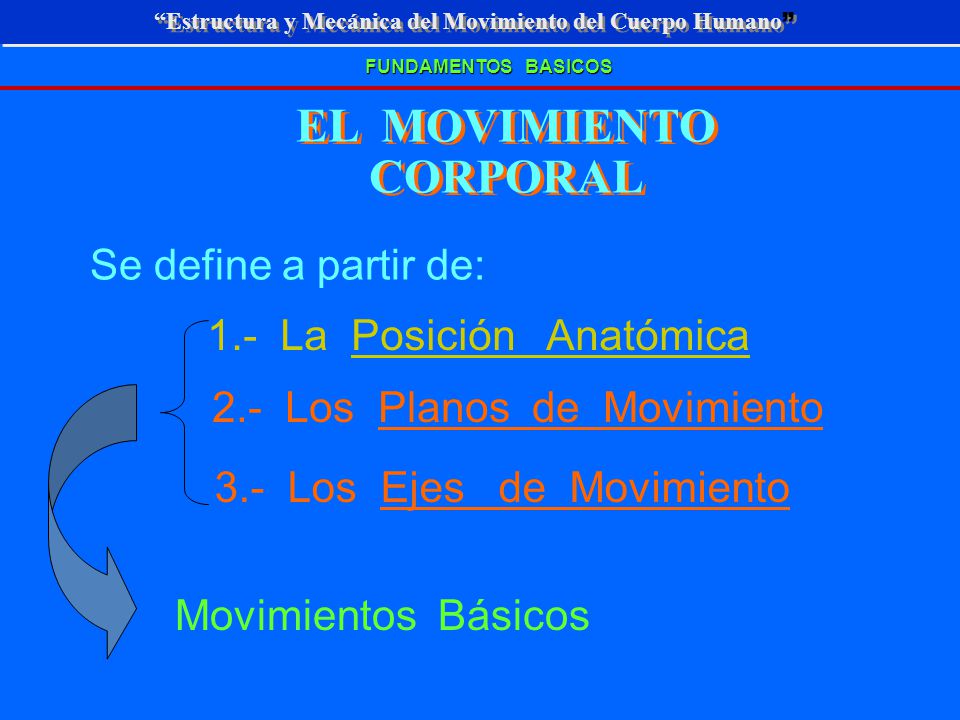

“Estructura y Mecánica del Movimiento del Cuerpo Humano” “Estructura y Mecánica del Movimiento del Cuerpo Humano” FUNDAMENTOS BASICOS EL MOVIMIENTO CORPORAL Se define a partir de: 1.- La Posición Anatómica 2.- Los Planos de Movimiento 3.- Los Ejes de Movimiento Movimientos Básicos

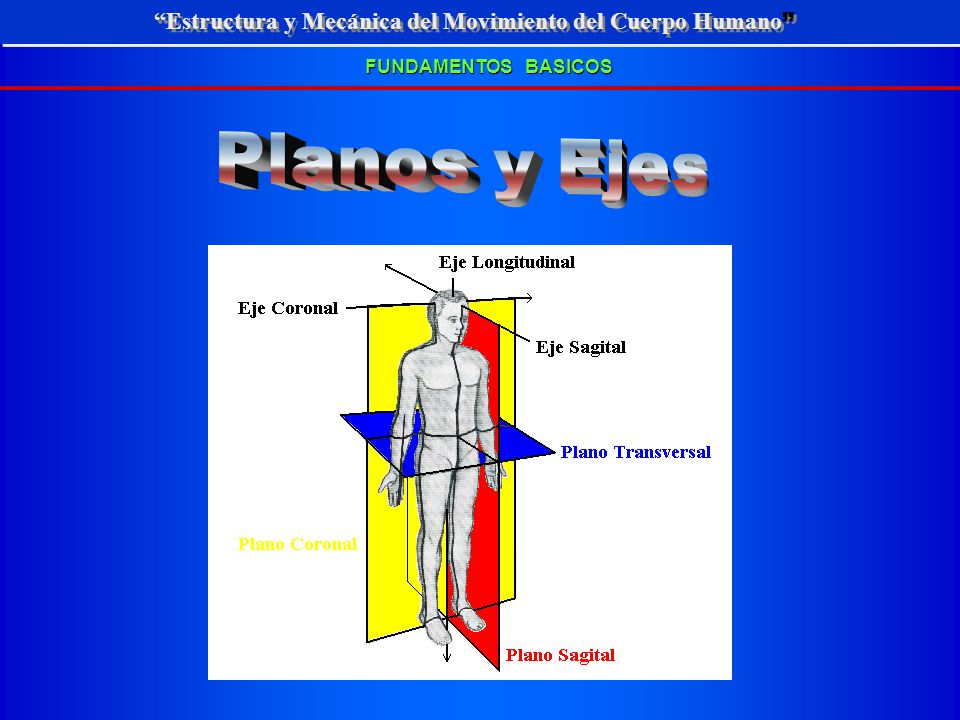

10 Planos y Ejes “Estructura y Mecánica del Movimiento del Cuerpo Humano”
FUNDAMENTOS BASICOS Planos y Ejes

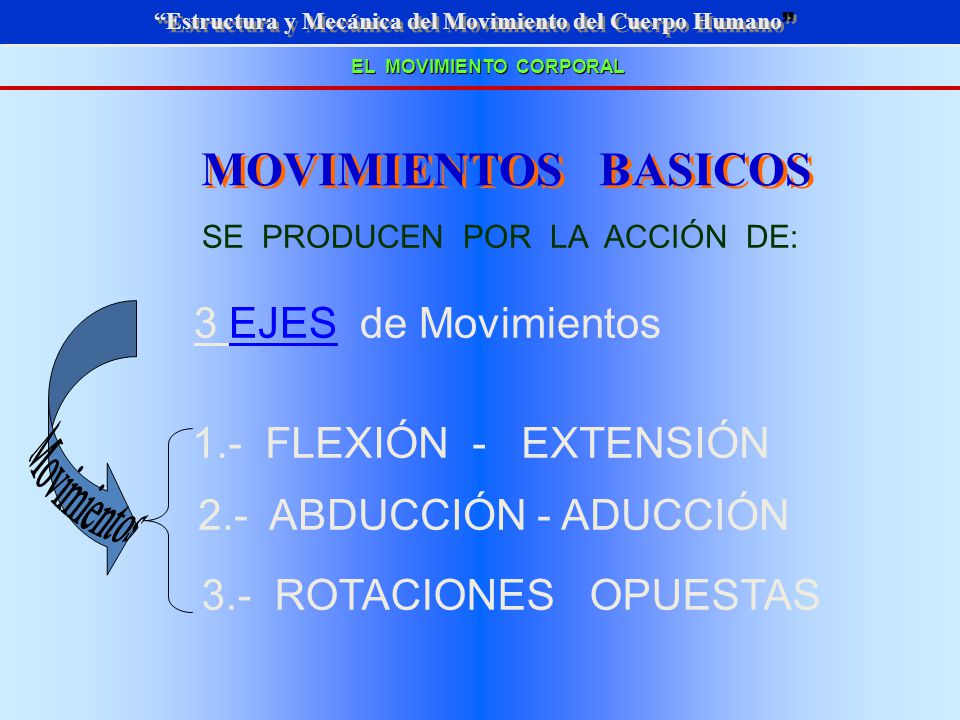

11 EL MOVIMIENTO CORPORAL
“Estructura y Mecánica del Movimiento del Cuerpo Humano” “Estructura y Mecánica del Movimiento del Cuerpo Humano” EL MOVIMIENTO CORPORAL MOVIMIENTOS BASICOS SE PRODUCEN POR LA ACCIÓN DE: 3 EJES de Movimientos 1.- FLEXIÓN - EXTENSIÓN Movimientos 2.- ABDUCCIÓN - ADUCCIÓN 3.- ROTACIONES OPUESTAS

12 EL MOVIMIENTO CORPORAL BASES ANATOMO FISIOLOGICAS
“Estructura y Mecánica del Movimiento del Cuerpo Humano” “Estructura y Mecánica del Movimiento del Cuerpo Humano” EL MOVIMIENTO CORPORAL BASES ANATOMO FISIOLOGICAS SISTEMA ESQUELETICO SISTEMA ARTICULAR SISTEMA MUSCULAR PALANCAS OSEAS

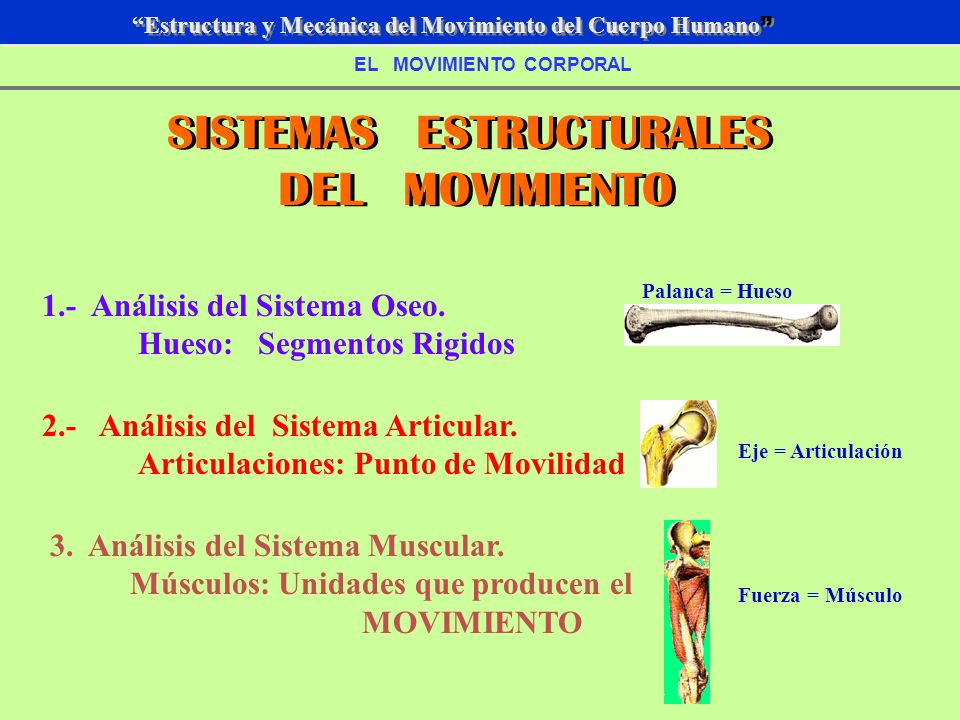

13 SISTEMAS ESTRUCTURALES
“Estructura y Mecánica del Movimiento del Cuerpo Humano” EL MOVIMIENTO CORPORAL SISTEMAS ESTRUCTURALES DEL MOVIMIENTO Palanca = Hueso 1.- Análisis del Sistema Oseo. Hueso: Segmentos Rigidos 2.- Análisis del Sistema Articular. Articulaciones: Punto de Movilidad Eje = Articulación 3. Análisis del Sistema Muscular Músculos: Unidades que producen el MOVIMIENTO Fuerza = Músculo

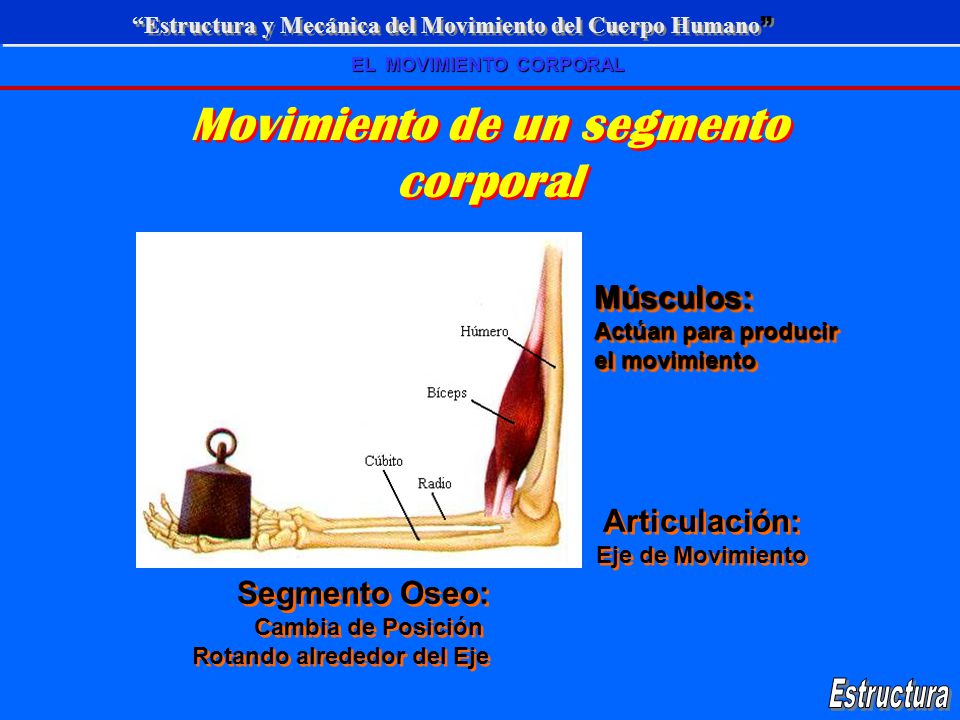

14 EL MOVIMIENTO CORPORAL Movimiento de un segmento
“Estructura y Mecánica del Movimiento del Cuerpo Humano” EL MOVIMIENTO CORPORAL Movimiento de un segmento corporal Músculos: Actúan para producir el movimiento Articulación: Eje de Movimiento Segmento Oseo: Cambia de Posición Rotando alrededor del Eje Estructura

15 Describe el Movimiento Rectilíneo

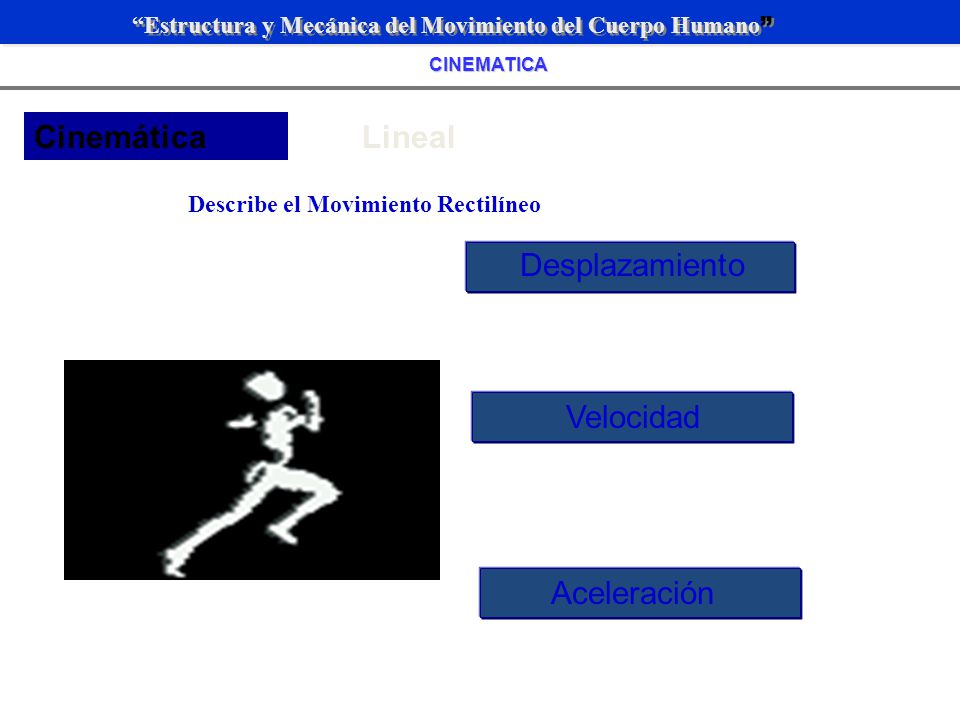

“Estructura y Mecánica del Movimiento del Cuerpo Humano” CINEMATICA Cinemática Lineal Describe el Movimiento Rectilíneo Desplazamiento Velocidad Aceleración

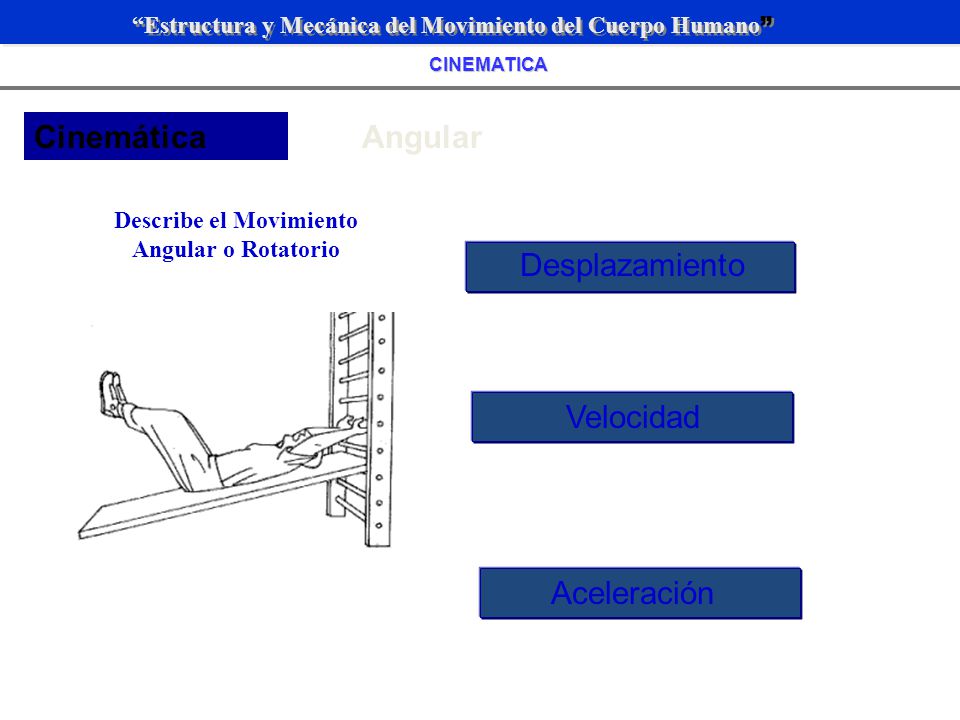

16 Describe el Movimiento Angular o Rotatorio
“Estructura y Mecánica del Movimiento del Cuerpo Humano” CINEMATICA Cinemática Angular Describe el Movimiento Angular o Rotatorio Desplazamiento Velocidad Aceleración

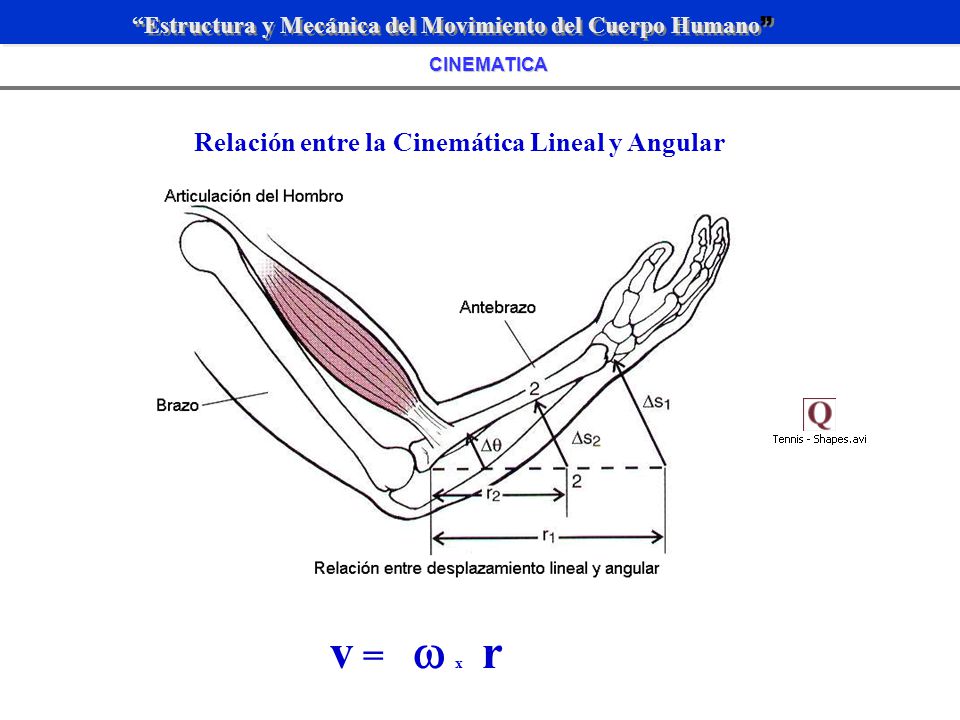

17 “Estructura y Mecánica del Movimiento del Cuerpo Humano”
CINEMATICA Relación entre la Cinemática Lineal y Angular v = w x r

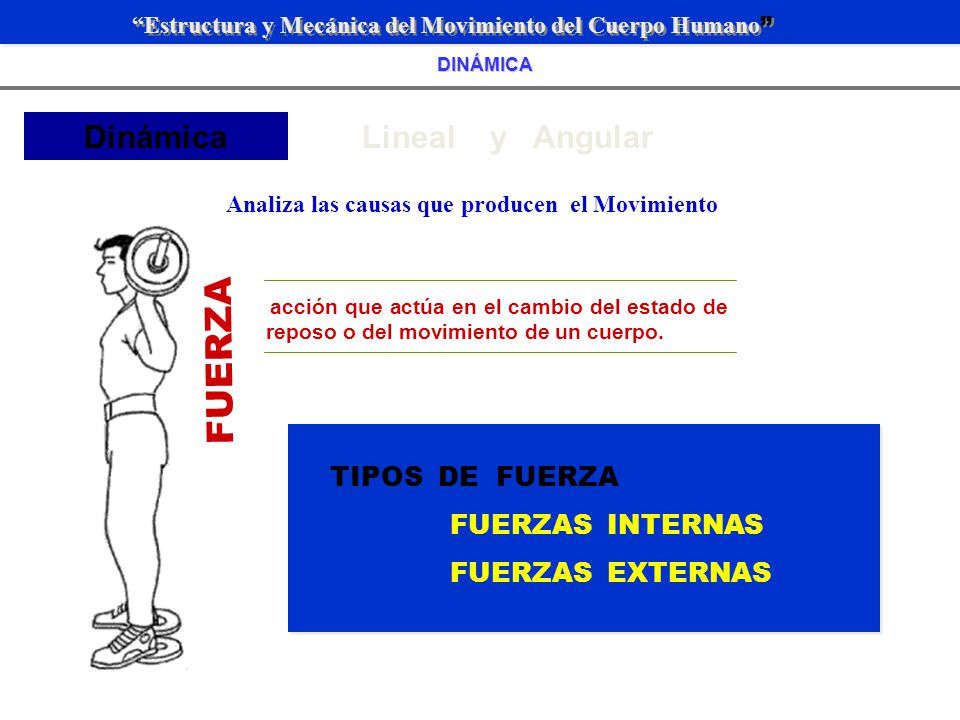

18 Analiza las causas que producen el Movimiento
“Estructura y Mecánica del Movimiento del Cuerpo Humano” DINÁMICA Dinámica Lineal y Angular Analiza las causas que producen el Movimiento acción que actúa en el cambio del estado de reposo o del movimiento de un cuerpo. FUERZA TIPOS DE FUERZA FUERZAS INTERNAS FUERZAS EXTERNAS

19 “Estructura y Mecánica del Movimiento del Cuerpo Humano”

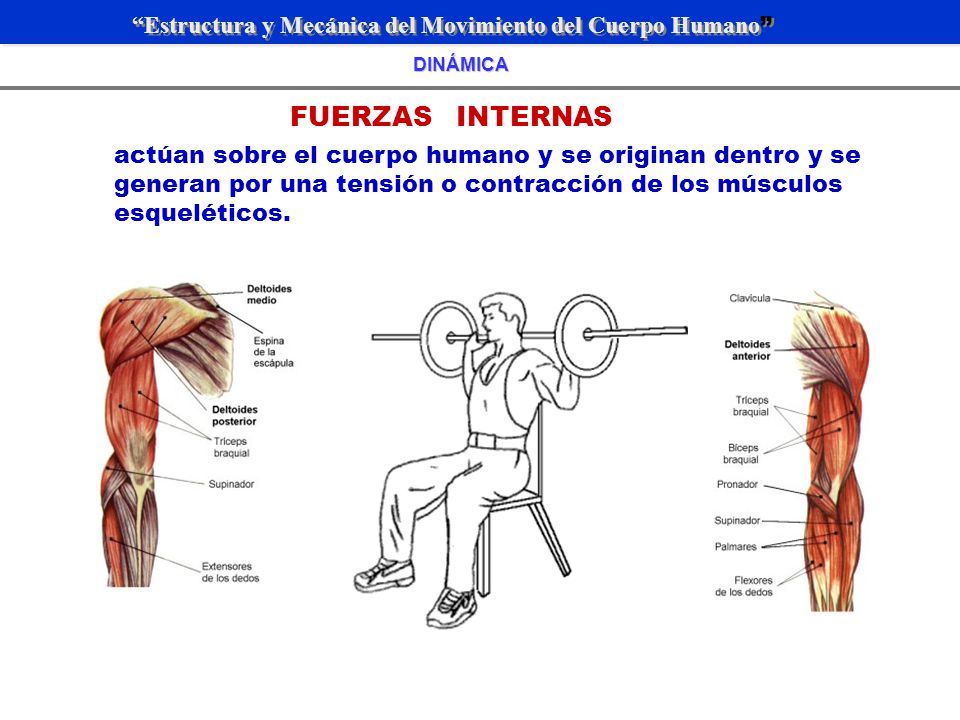

DINÁMICA FUERZAS INTERNAS actúan sobre el cuerpo humano y se originan dentro y se generan por una tensión o contracción de los músculos esqueléticos.

20 Fuerza de Fricción o Roce

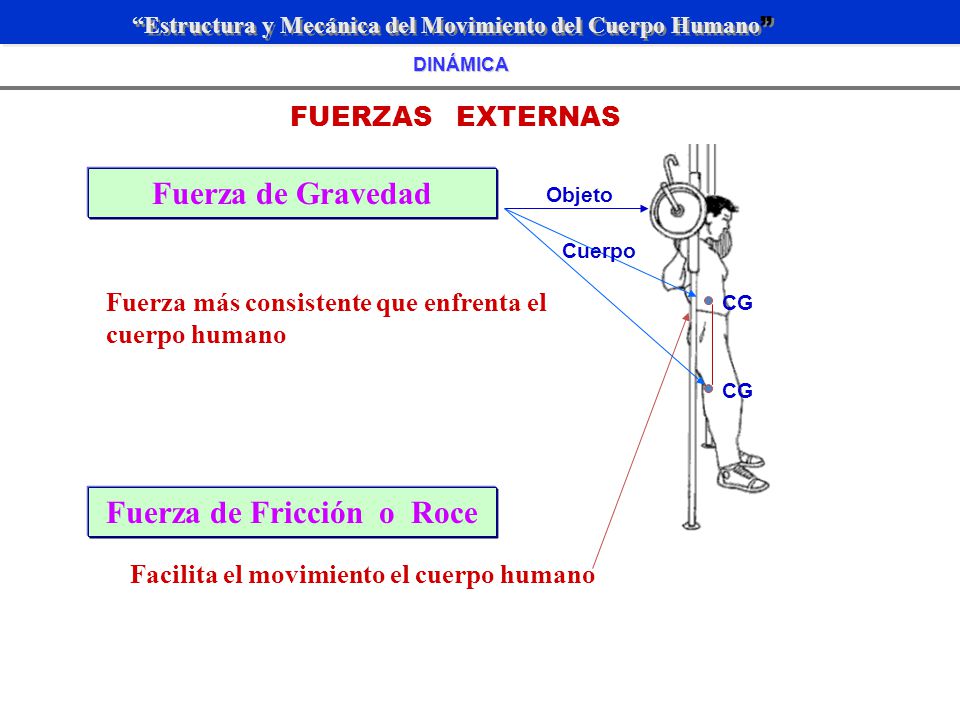

“Estructura y Mecánica del Movimiento del Cuerpo Humano” DINÁMICA FUERZAS EXTERNAS Fuerza de Gravedad Objeto Cuerpo Fuerza más consistente que enfrenta el cuerpo humano CG CG Fuerza de Fricción o Roce Facilita el movimiento el cuerpo humano

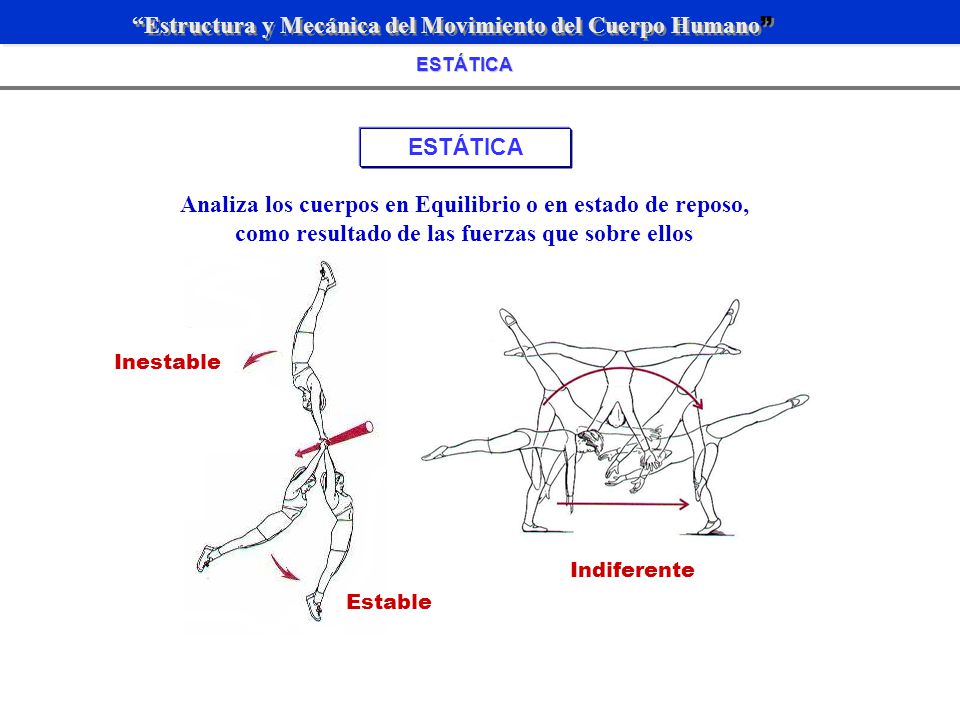

21 “Estructura y Mecánica del Movimiento del Cuerpo Humano”
ESTÁTICA ESTÁTICA Analiza los cuerpos en Equilibrio o en estado de reposo, como resultado de las fuerzas que sobre ellos Inestable Indiferente Estable

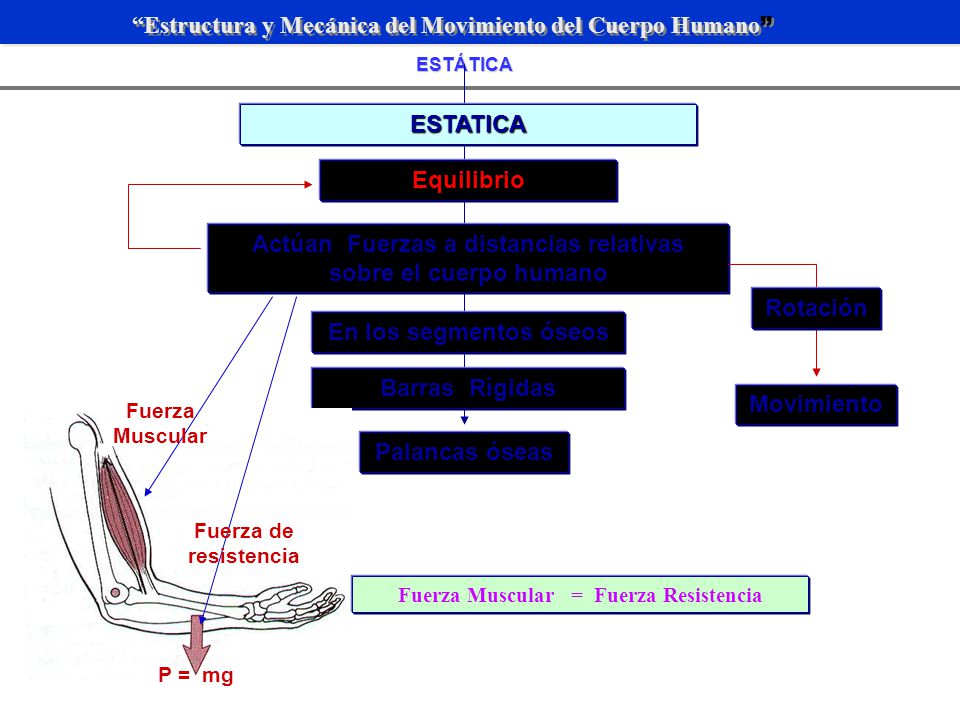

22 “Estructura y Mecánica del Movimiento del Cuerpo Humano”
ESTÁTICA ESTATICA Equilibrio Actúan Fuerzas a distancias relativas sobre el cuerpo humano Rotación En los segmentos óseos Barras Rígidas Movimiento Fuerza Muscular Palancas óseas Fuerza de resistencia Fuerza Muscular = Fuerza Resistencia P = mg

23 “Estructura y Mecánica del Movimiento del Cuerpo Humano”

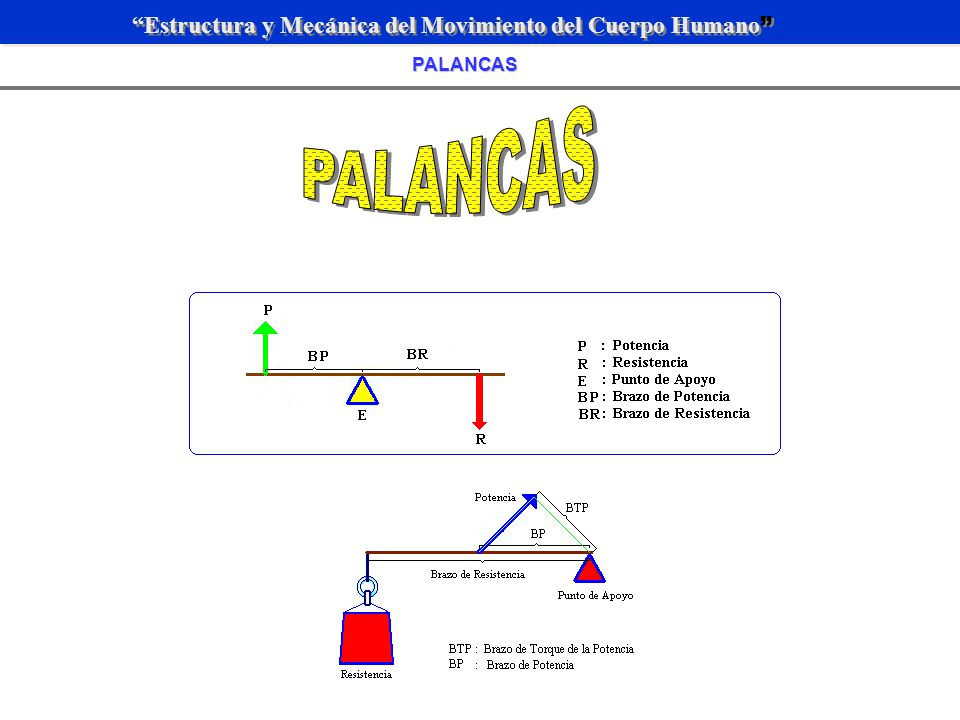

PALANCAS PALANCAS

24 “Estructura y Mecánica del Movimiento del Cuerpo Humano”
PALANCAS Tipos de Palancas 1° Género 2° Género Ventaja Mecánica : BF VM = BR 3° Género

25 “Estructura y Mecánica del Movimiento del Cuerpo Humano”

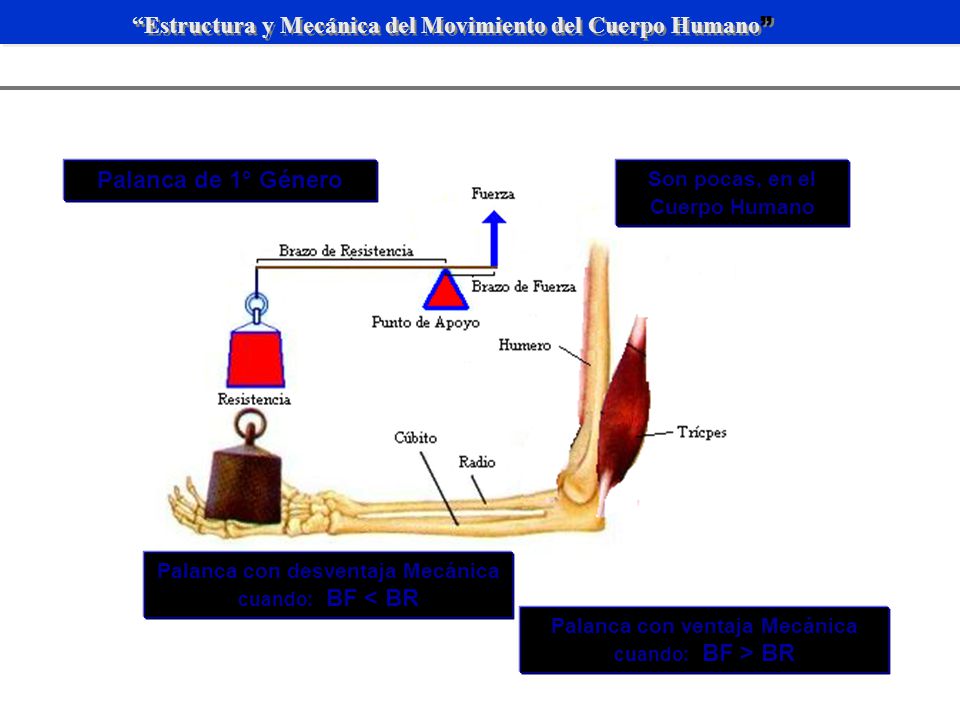

Palanca de 1° Género Son pocas, en el Cuerpo Humano Palanca con desventaja Mecánica cuando: BF < BR Palanca con ventaja Mecánica cuando: BF > BR

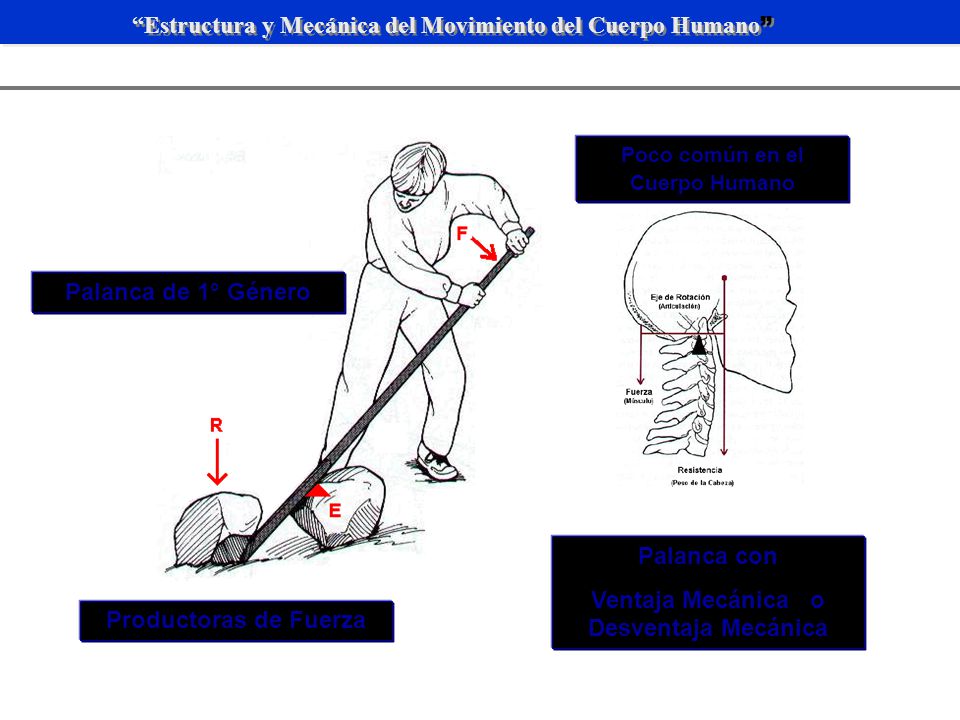

26 Poco común en el Cuerpo Humano Ventaja Mecánica o Desventaja Mecánica
“Estructura y Mecánica del Movimiento del Cuerpo Humano” Poco común en el Cuerpo Humano Palanca de 1° Género Palanca con Ventaja Mecánica o Desventaja Mecánica Productoras de Fuerza

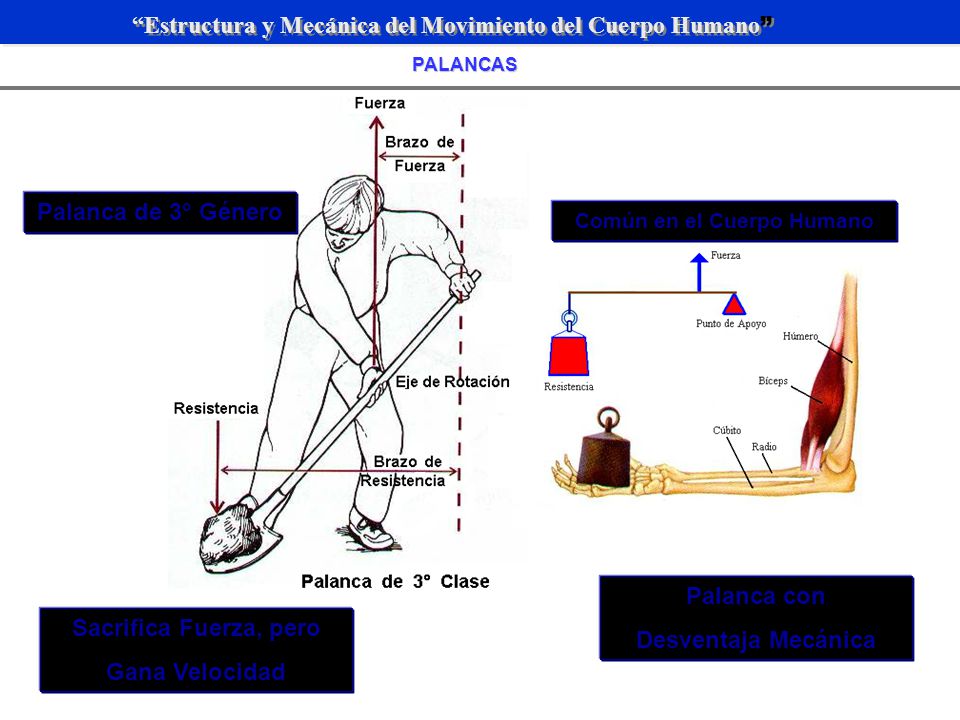

27 Común en el Cuerpo Humano
“Estructura y Mecánica del Movimiento del Cuerpo Humano” PALANCAS CGC Palanca de 3° Género Común en el Cuerpo Humano Palanca con Desventaja Mecánica Sacrifica Fuerza, pero Gana Velocidad

28 “Estructura y Mecánica del Movimiento del Cuerpo Humano”

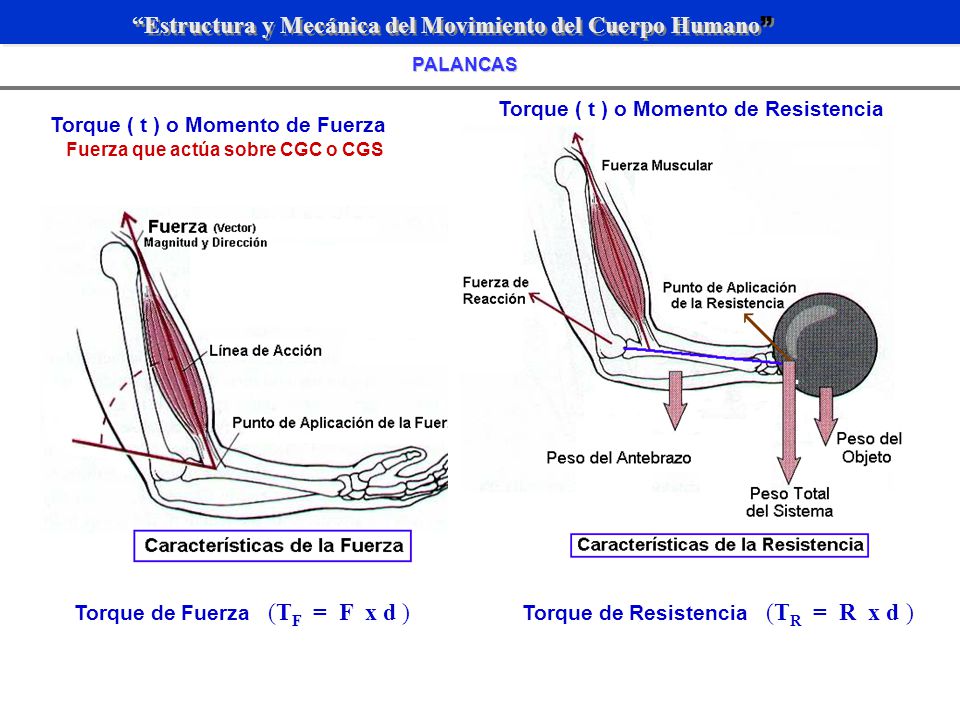

PALANCAS Torque ( t ) o Momento de Resistencia Torque ( t ) o Momento de Fuerza Fuerza que actúa sobre CGC o CGS Torque de Fuerza (TF  =  F  x d ) Torque de Resistencia (TR  =  R  x d )

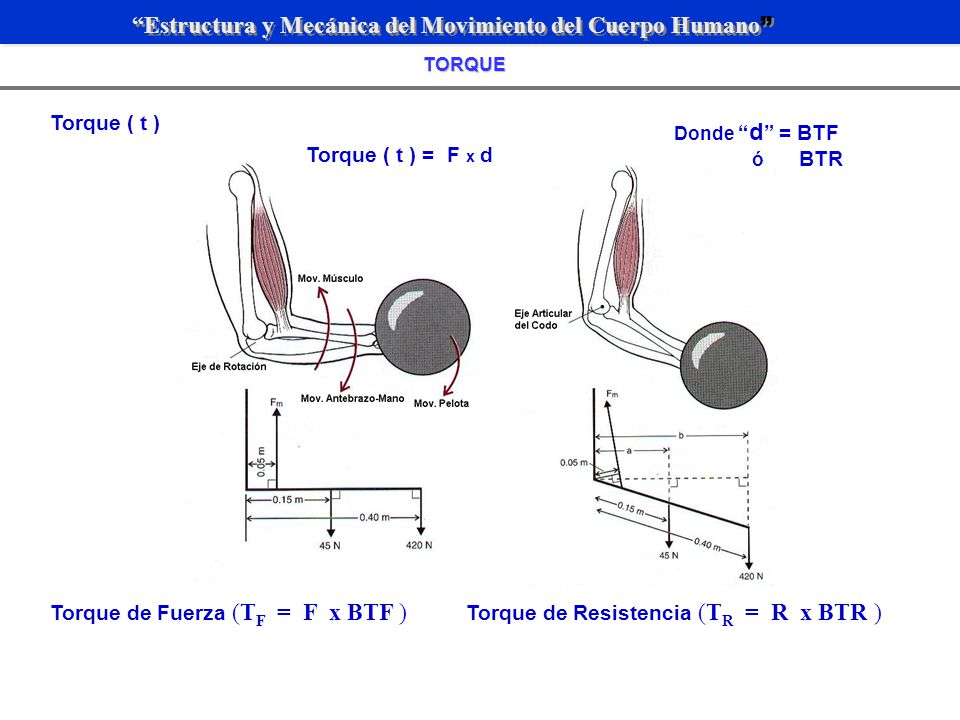

29 “Estructura y Mecánica del Movimiento del Cuerpo Humano”
TORQUE Torque ( t ) Donde “d” = BTF ó BTR Torque ( t ) = F x d CGC Torque de Fuerza (TF  =  F  x BTF ) Torque de Resistencia (TR  =  R  x BTR )

30 “Estructura y Mecánica del Movimiento del Cuerpo Humano”

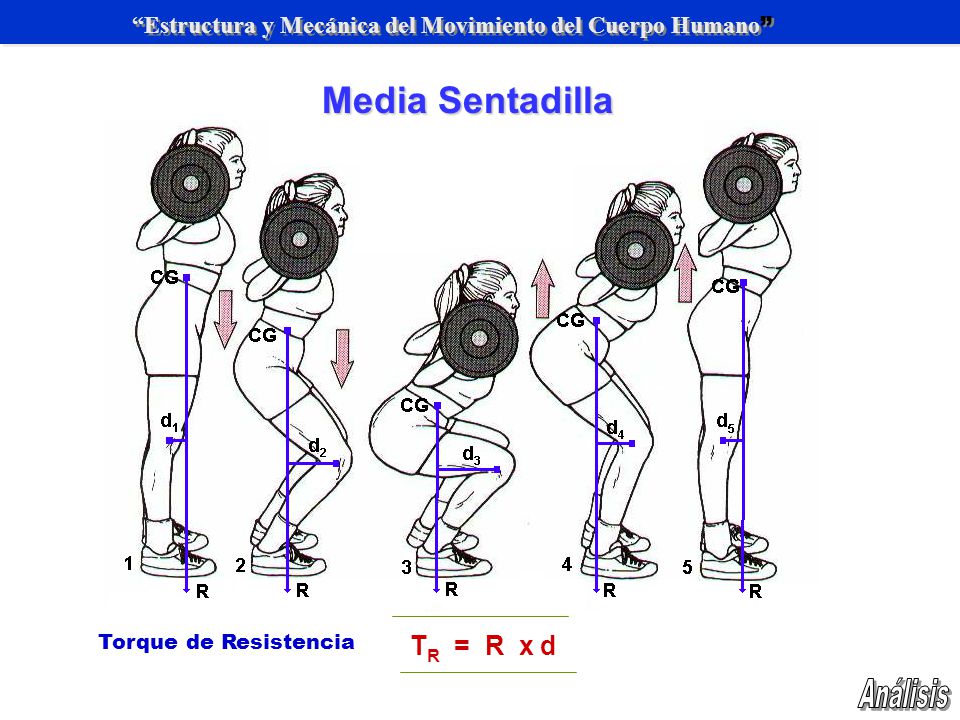

Media Sentadilla CGC Torque de Resistencia TR  =  R x d Análisis

31 INSTRUMENTOS DE MEDICIÓN
“Estructura y Mecánica del Movimiento del Cuerpo Humano” INSTRUMENTOS DE MEDICIÓN La Videografía Equipos de Computación: 3 x Pentium GHz con Tarjeta captura de Video, conexión con VCR Panasonic SVHS y Camara de Video Panasonic SVHS 2 x Genius plotters 1 x HP laser printers 1 x HP Deskjet impresora a color Programas: ABIOMO HUMAN Videografia: Plataformas de Fuerza Electromiografos Electrogoniometros CÁMARAS 2 x AG-456 S-VHS 1x VCR AG-7350

32 Muchas Gracias
