FUNDAMENTOS DE BALANCES DE ENERGÍA

Presentación del tema: "FUNDAMENTOS DE BALANCES DE ENERGÍA"— Transcripción de la presentación:

1 FUNDAMENTOS DE BALANCES DE ENERGÍA
Principio de Conservación de la Energía FUNDAMENTOS DE BALANCES DE ENERGÍA

2 Contenido Ley de Conservación de la Energía Formas que puede tomar de energía. Transformaciones Energéticas. Concepto y Fundamento de los Balance de Energía Aplicaciones de Balances de Energía Balances de Energía en Sistemas Abiertos Balances de Energía en Sistemas Cerrados Aplicaciones Concretas. Balance Entálpico. Balance de Energía Mecánica. Procedimiento de Cálculo.

3 La energía ni se crea ni se destruye, sólo se transforma.

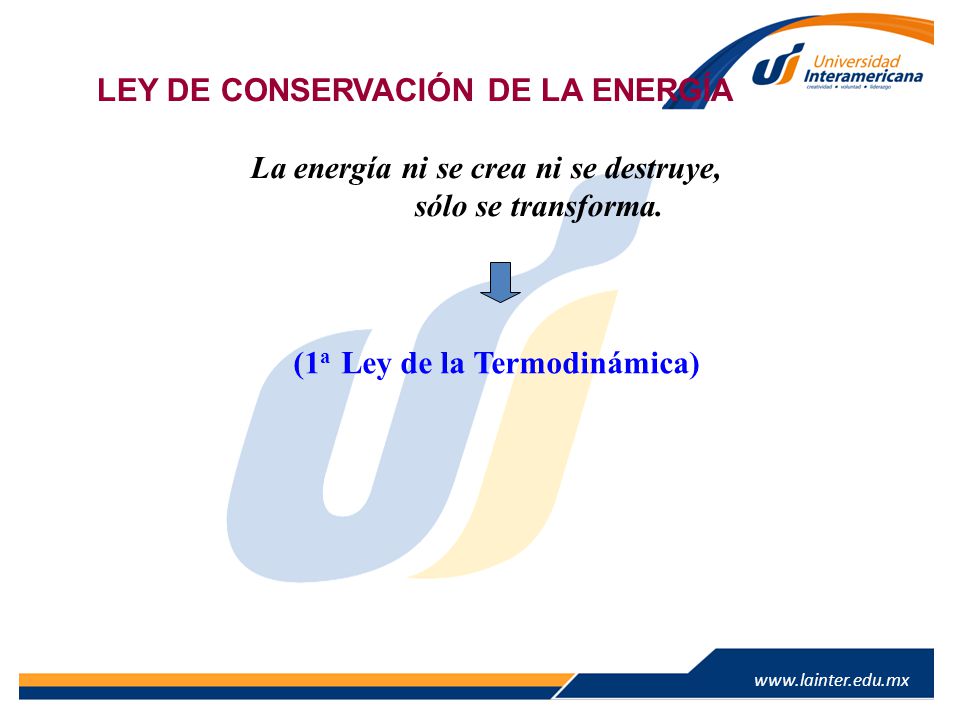

LEY DE CONSERVACIÓN DE LA ENERGÍA La energía ni se crea ni se destruye, sólo se transforma. (1a Ley de la Termodinámica)

4 Cantidad absoluta: Energía, J, cal, kcal, kJ
Definiciones: Capacidad para producir trabajo. Puede adoptar distintas formas convertibles directa o indirectamente unas en otras: Radiación electromagnética, Energía Potencial, Energía Eléctrica, Energía Química (de enlace), Energía Cinética, Calor. Cantidad absoluta: Energía, J, cal, kcal, kJ Caudal: Energía/tiempo, J/s (W) Flujo: Energía/(tiempo.superficies), W/m2 Específica: Energía/masa, J/kg Magnitudes y Unidades

5 Primer Principio de la Termodinámica:
* Basado en las observaciones de Thompson y Sir Humphry Davy: El trabajo puede ser transformado en calor por fricción. * (1840) Joule establece la equivalencia entre trabajo y calor 4,18 kJ <> 1 kcal. * El primer principio según por el cual la energía ni se crea ni se destruye se propone en base a estas experiencias, formulándose matemáticamente como:

6 Primer Principio de la Termodinámica:
* La propiedad termodinámica que deriva del primer principo de conservación recibe el nombre de ENERGÍA INTERNA (U). * Se define la energía interna de un sistema en función de la diferencia entre el calor y el trabajo que entra o sale del sistema.

7 FORMAS DE LA ENERGÍA Trabajo mecánico (W): Producto del desplazamiento (x) por la componente de la fuerza que actua en la dirección del desplazamiento (Fx). Energía Potencial (Ep): Capacidad de producir trabajo que posee un sistema en virtud de su posición respecto a un plano de referencia. Energía Cinética (Ec): Capacidad de producir trabajo que posee un cuerpo en función de su movimiento. Calor (Q): Energía en transito de un cuerpo que se haya a una temperatura hacia otro que está a menor temperatura con el fin de igualar ambas.

8 FORMAS DE LA ENERGÍA Energía Interna (U): Variable termodinámica (Función de estado) indicativa del estado energético de las moléculas constitutivas de la materia. Su valor se fija respecto a una referencia. Está relacionada con otras variables termodinámicas como Energía Libre (G), Entropía (S), Entalpía (H). Energía Electromagnética: Asociada con la frecuencia de onda. E=hν. Cuando interacciona con la materia toda o parte de esta energía puede ser absorbida. Normalmente su absorción se expresa como un aumento de temperatura. Energía Nuclear (Ec): Transformación de masa en energía de acuerdo a E=mc2. Desintegraciones nucleares.

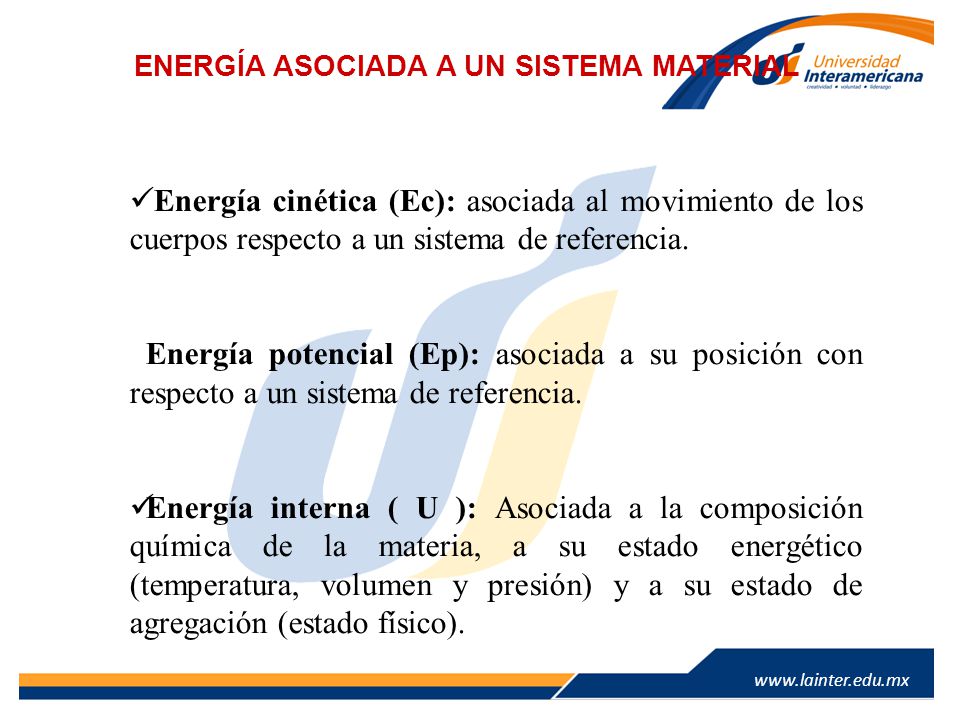

9 ENERGÍA ASOCIADA A UN SISTEMA MATERIAL
Energía cinética (Ec): asociada al movimiento de los cuerpos respecto a un sistema de referencia. Energía potencial (Ep): asociada a su posición con respecto a un sistema de referencia. Energía interna ( U ): Asociada a la composición química de la materia, a su estado energético (temperatura, volumen y presión) y a su estado de agregación (estado físico).

10 v = velocidad del cuerpo
* Energía cinética de un sistema material en movimiento, en función de su velocidad: m = masa del cuerpo v = velocidad del cuerpo * Energía potencial de un sistema material en función de su posición en el campo gravitatorio: g = aceleración de la gravedad h = posición del cuerpo

11 Relacionable con otras propiedades termodinámicas, ENTALPIA
* Energía interna de especies químicas ( U ): Variable o Propiedad Termodinámica asociada a la composición química, temperatura y el estado de agregación de la materia. Relacionable con otras propiedades termodinámicas, ENTALPIA Energía debida al movimiento de las moléculas con respecto al centro de masas del sistema, al movimiento de rotación y vibración, a las interacciones electromagnéticas de las moléculas y al movimiento e interacciones de los constituyentes atómicos de las moléculas.

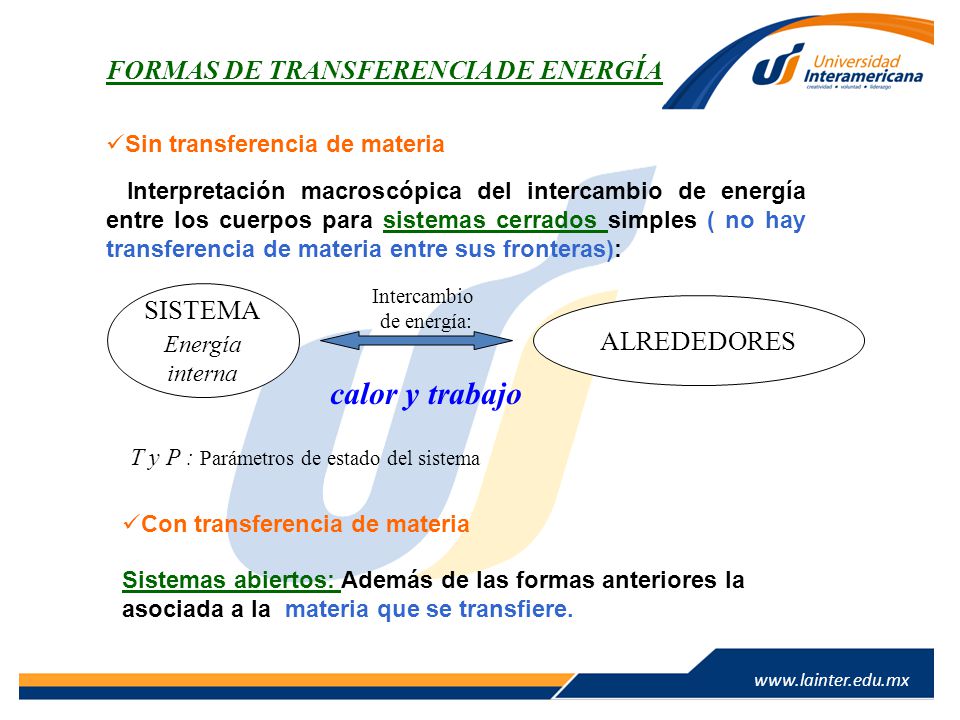

12 calor y trabajo FORMAS DE TRANSFERENCIA DE ENERGÍA
Sin transferencia de materia Interpretación macroscópica del intercambio de energía entre los cuerpos para sistemas cerrados simples ( no hay transferencia de materia entre sus fronteras): T y P : Parámetros de estado del sistema SISTEMA Energía interna Intercambio de energía: ALREDEDORES calor y trabajo Con transferencia de materia Sistemas abiertos: Además de las formas anteriores la asociada a la materia que se transfiere.

13 Son formas de energía en tránsito, entre el sistema y sus alrededores.
* Trabajo (W), energía en tránsito debido a la acción de una fuerza mecánica. * Calor ( Q ): tránsito resultado de la diferencia de temperaturas entre el sistema y sus alrededores. En un sistema cerrado su balance neto es 0, en un sistema abierto, su balance neto afecta a la energía interna del sistema según el balance global sea positivo o negativo. Calor y trabajo

14 en régimen estacionario
Ecuación general de balance mentra msale Sistema material sometido a transformaciones físicas y químicas que transcurren en régimen no estacionario en régimen estacionario

15 Determinación de los requerimientos energéticos
Balances de Energía Contabilidad del flujo de energía en un sistema Determinación de los requerimientos energéticos de un proceso Junto con los balances de materia son una herramienta fundamental para el análisis de procesos. Todas las corrientes de un proceso están relacionadas de forma que dados los valores de algunas variables de las corrientes de entrada y salida se pueden derivar y resolver ecuaciones para obtener los valores de otras sin necesidad de medirlas.

16 Balances de energía Cualquier proceso de transformación en la naturaleza conlleva un intercambio de energía. Algunas aplicaciones de los balances de energía en la Industria Recuperación máxima del Calor: optimización energética del proceso. Calentamiento o enfriamiento de un fluido. Producción Efectiva de Calor en Hornos y Calderas. Cálculo de Perdidas y Aislamientos. Optimación de los Procesos de Obtención de Energía Eléctrica (Cogeneración). Cálculo del consumo de combustible para producir trabajo y calor Cálculo de la energía mecánica necesaria que hay que comunicar a un fluido para mantenerlo en movimiento

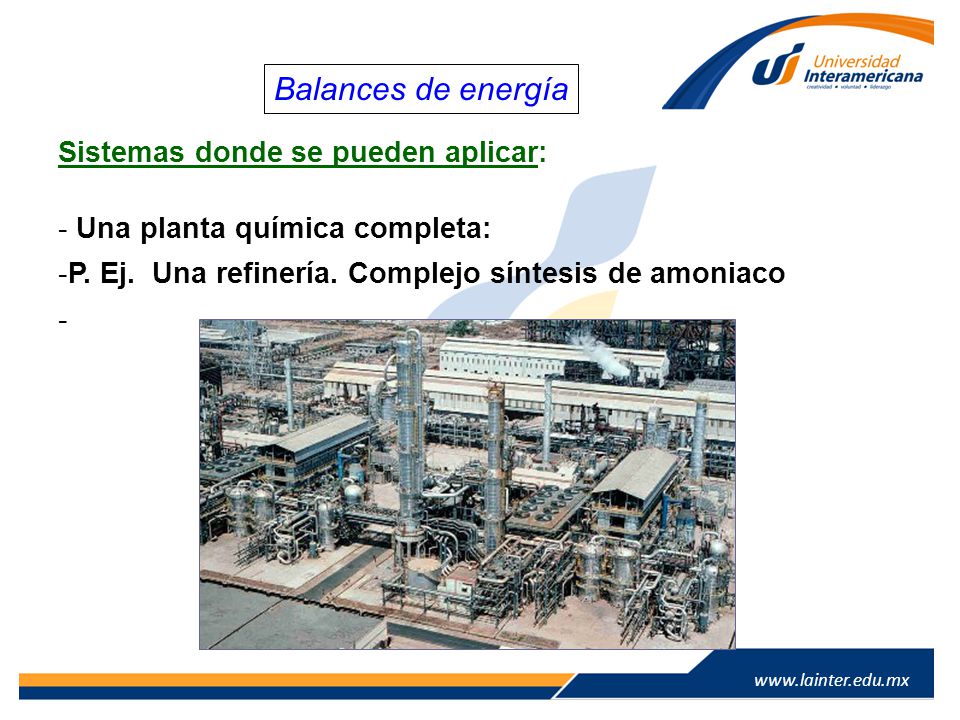

17 Balances de energía Sistemas donde se pueden aplicar:
Una planta química completa: P. Ej. Una refinería. Complejo síntesis de amoniaco

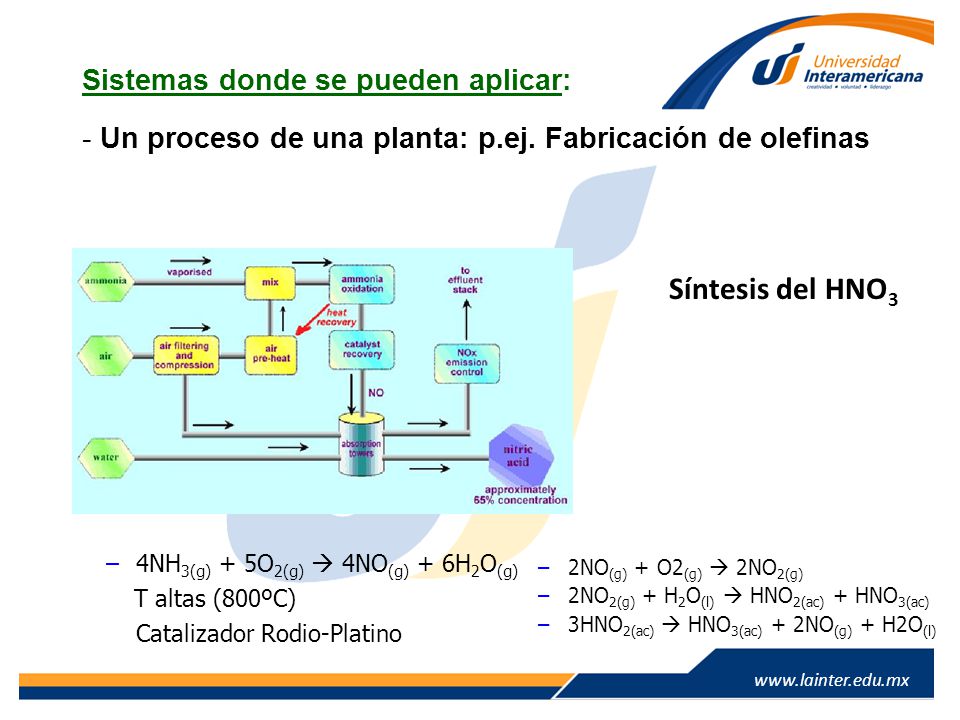

18 Síntesis del HNO3 Sistemas donde se pueden aplicar:
Un proceso de una planta: p.ej. Fabricación de olefinas Síntesis del HNO3 4NH3(g) + 5O2(g)  4NO(g) + 6H2O(g) T altas (800ºC) Catalizador Rodio-Platino 2NO(g) + O2(g)  2NO2(g) 2NO2(g) + H2O(l)  HNO2(ac) + HNO3(ac) 3HNO2(ac)  HNO3(ac) + 2NO(g) + H2O(l)

19 Síntesis del H2SO4 (Método de contacto)
Sistemas donde se pueden aplicar: Un proceso de una planta Síntesis del H2SO4 (Método de contacto) S(l) + O2(g)  SO2(g) SO2(g) +O2(g)  SO 3(g) reacción catalizada por V2O5 T=400ºC, P=2atm Reacción reversible: η = 88% SO 3(g) + H2O (l)  H2SO4 (ac)

20 Balances de energía Sistemas donde se pueden aplicar:
Unidad de una planta: p.ej. Columna de rectificación, reactor

21 Balances de energía Sistemas donde se pueden aplicar:
Parte de una unidad: p.ej. Un cambiador de calor Cambiador de calor de tubos concéntricos en una planta de esterilización

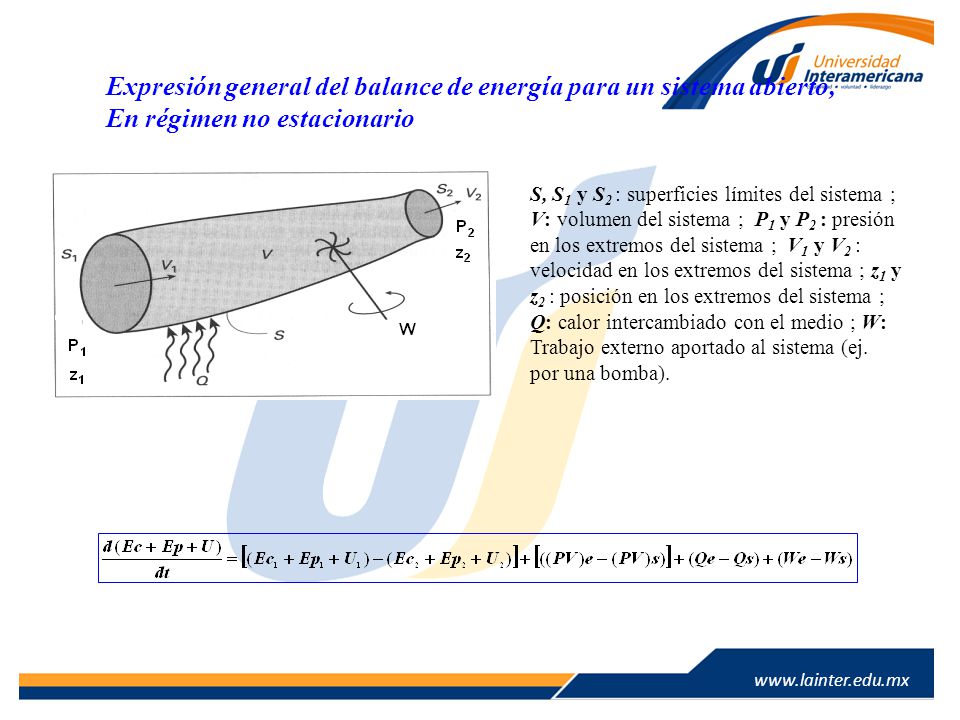

22 Expresión general del balance de energía para un sistema abierto,
En régimen no estacionario S, S1 y S2 : superficies límites del sistema ; V: volumen del sistema ; P1 y P2 : presión en los extremos del sistema ; V1 y V2 : velocidad en los extremos del sistema ; z1 y z2 : posición en los extremos del sistema ; Q: calor intercambiado con el medio ; W: Trabajo externo aportado al sistema (ej. por una bomba).

23 Expresión general del balance de energía para un sistema abierto,
En estado estacionario m1= m2

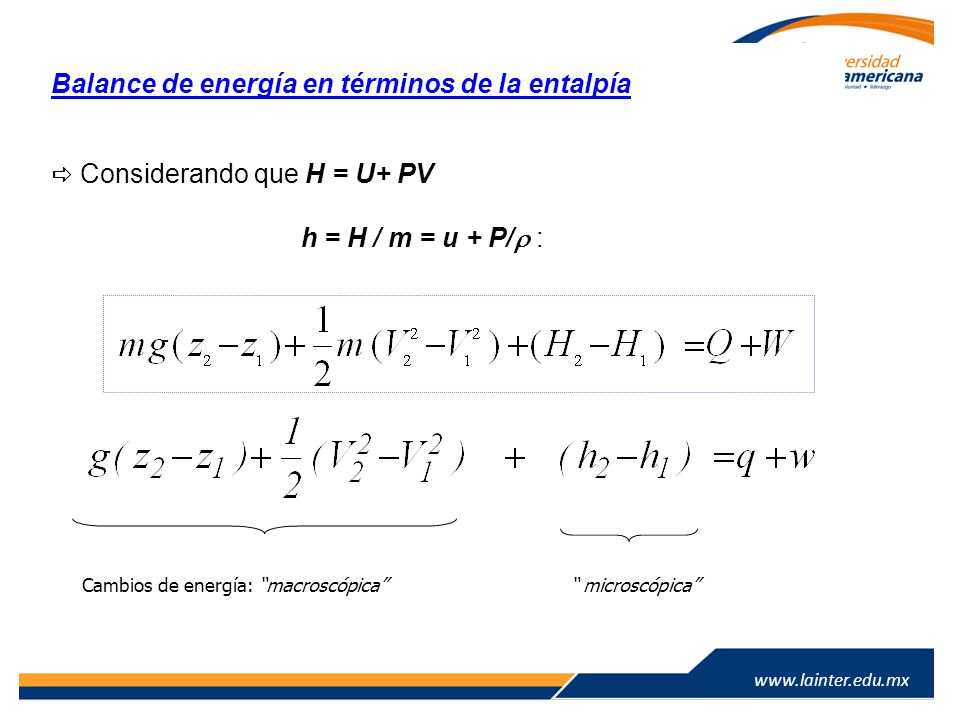

24 Balance de energía en términos de la entalpía
Considerando que H = U+ PV h = H / m = u + P/ : Cambios de energía: “macroscópica” “ microscópica”

25

26 Q = H2 – H1 BALANCES ENTÁLPICOS
Aplicación a sistemas en que no se considera la contribución de la energía mecánica (variaciones de energía potencial y cinética despreciables) y que no intercambian trabajo con el medio: Q = H2 – H1

27 BALANCES ENTÁLPICOS Aplicación a sistemas en régimen estacionario que intercambian calor con el medio. Incluye cambios en la temperatura, en el estado de agregación o en la naturaleza química de las sustancias. No se considera la contribución de la energía mecánica (variaciones de energía potencial y cinética despreciables) al estado energético del sistema.

28 PROPIEDADES DE LA ENTALPÍA
Es una función de estado del sistema. No se pueden calcular valores absolutos de la entalpía. ü Es una magnitud extensiva: asociada a la cantidad total de energía contenida en las sustancias que toman parte en el proceso. Es aditiva: permite establecer las ecuaciones de balance de energía. Cuando H tiene signo negativo, el proceso es exotérmico: el sistema desprende energía. Estructura de los términos de la ecuación del balance entálpico

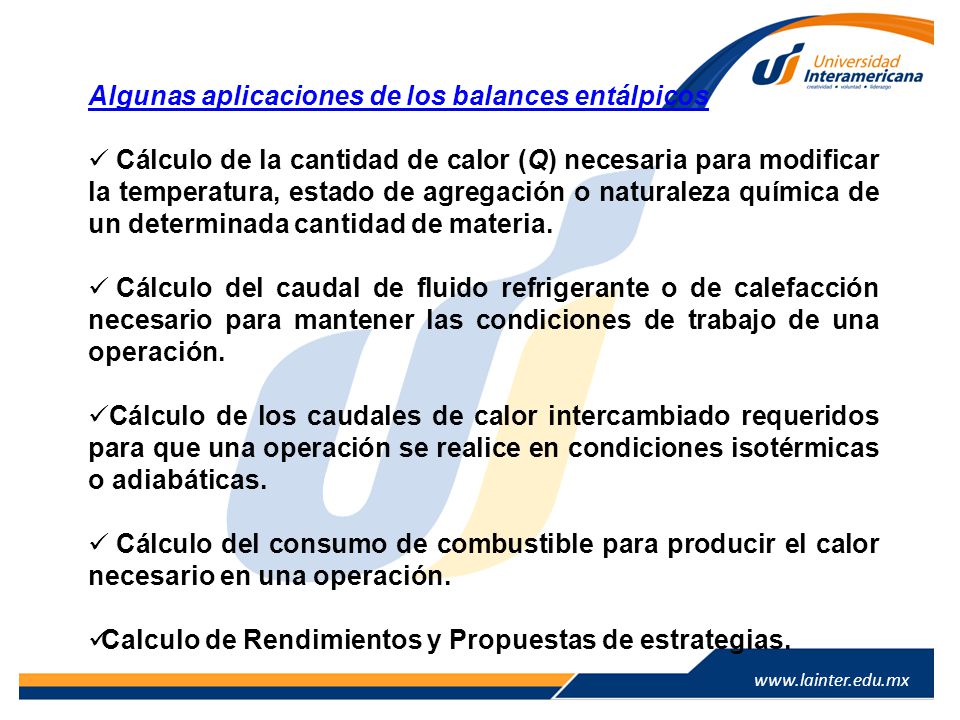

29 Algunas aplicaciones de los balances entálpicos
Cálculo de la cantidad de calor (Q) necesaria para modificar la temperatura, estado de agregación o naturaleza química de un determinada cantidad de materia. Cálculo del caudal de fluido refrigerante o de calefacción necesario para mantener las condiciones de trabajo de una operación. Cálculo de los caudales de calor intercambiado requeridos para que una operación se realice en condiciones isotérmicas o adiabáticas. Cálculo del consumo de combustible para producir el calor necesario en una operación. Calculo de Rendimientos y Propuestas de estrategias.

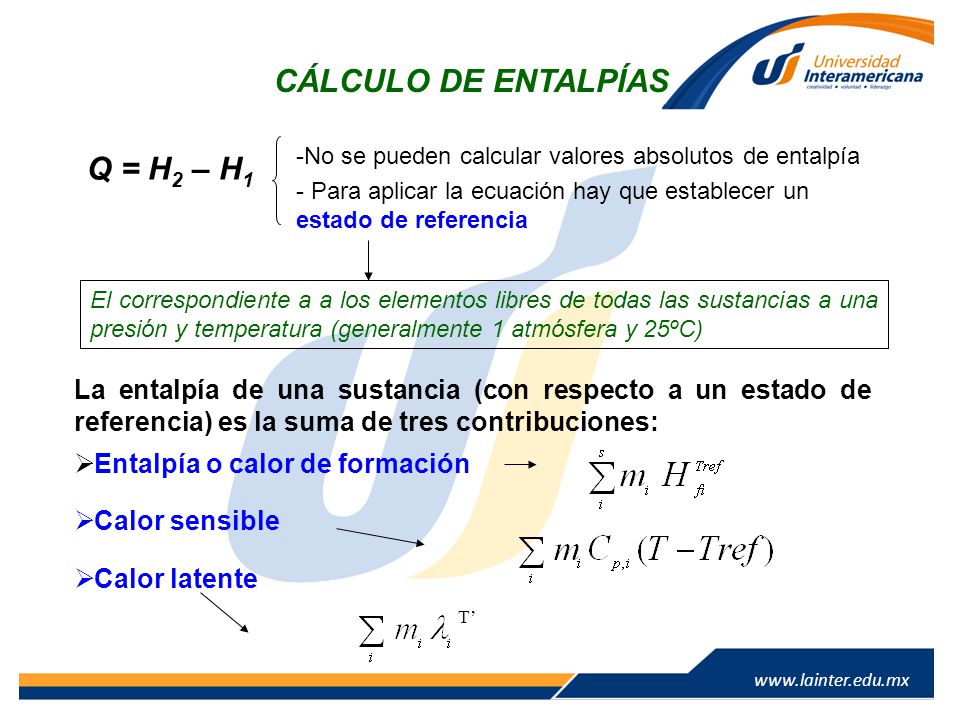

30 CÁLCULO DE ENTALPÍAS Q = H2 – H1
No se pueden calcular valores absolutos de entalpía Para aplicar la ecuación hay que establecer un estado de referencia El correspondiente a a los elementos libres de todas las sustancias a una presión y temperatura (generalmente 1 atmósfera y 25ºC) La entalpía de una sustancia (con respecto a un estado de referencia) es la suma de tres contribuciones: Entalpía o calor de formación Calor sensible Calor latente T’

31 Valores tabulados para condiciones de referencia.
BALANCES ENTÁLPICOS Valores tabulados para condiciones de referencia. Cambios de temperatura donde Cp es capacidad calorífica (o calor específico) a presión constante y m cantidad (o caudal) del componente considerado. Cambio de estado de agregación donde  es calor latente a presión constante y m cantidad (o caudal) del componente considerado.

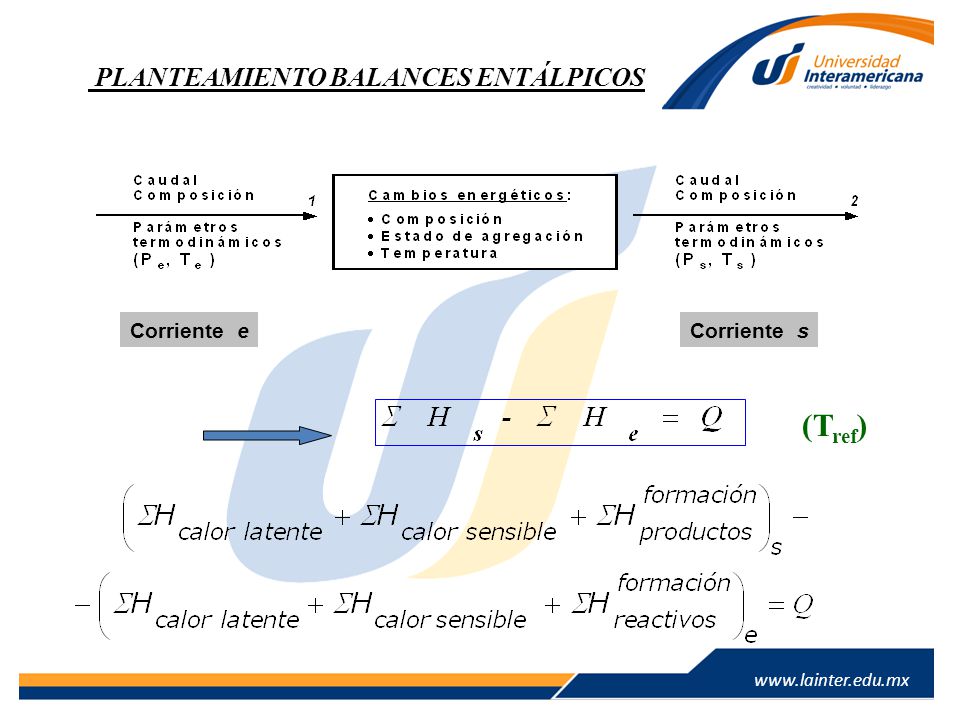

32 PLANTEAMIENTO BALANCES ENTÁLPICOS
Corriente e Corriente s (Tref)

33 BALANCES ENTÁLPICOS Reacción química
Hr depende de la temperatura y es prácticamente independiente de la presión. Calor de mezcla: Energía intercambiada cuando se disuelve un sólido o un gas en un líquido, o cuando se mezclan dos líquidos o dos gases distintos.  En general, poco significativa.

34 ‘ ‘ Planteamiento de balances entálpicos Agrupando términos: ‘ (Tref)

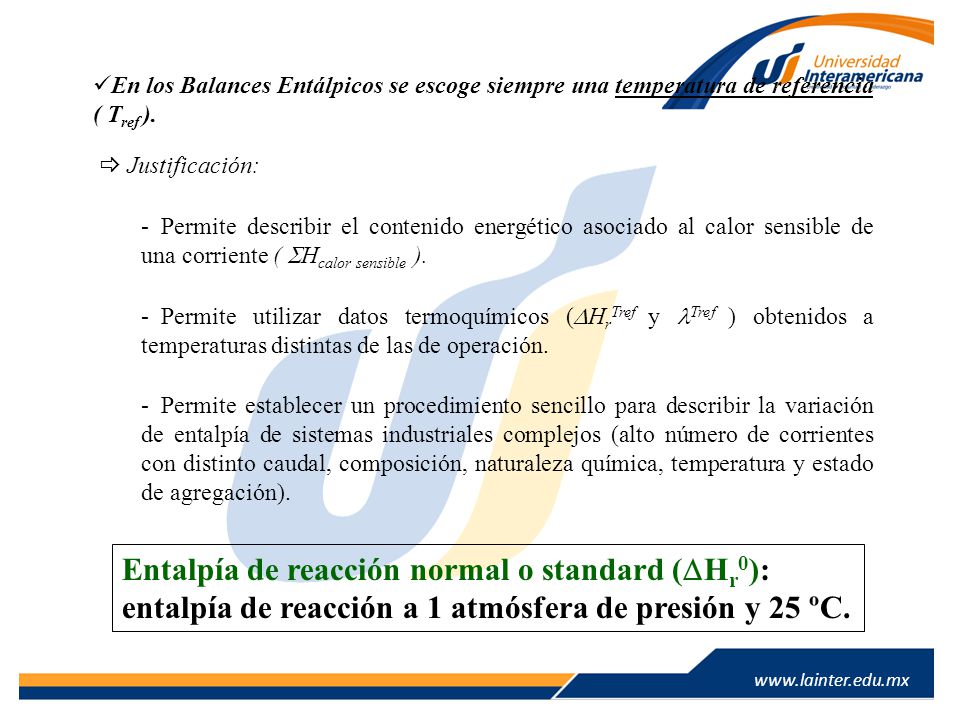

35 En los Balances Entálpicos se escoge siempre una temperatura de referencia ( Tref ).
 Justificación: Permite describir el contenido energético asociado al calor sensible de una corriente ( Hcalor sensible ). Permite utilizar datos termoquímicos (HrTref y Tref ) obtenidos a temperaturas distintas de las de operación. Permite establecer un procedimiento sencillo para describir la variación de entalpía de sistemas industriales complejos (alto número de corrientes con distinto caudal, composición, naturaleza química, temperatura y estado de agregación). Entalpía de reacción normal o standard (Hr0): entalpía de reacción a 1 atmósfera de presión y 25 ºC.

36 Ley de Hess. Cálculo de la entalpía de reacción
La entalpía es función de estado, no depende del camino recorrido, sólo de los estados final e inicial Reaccionantes (T) Elementos constituyentes (T) HrT Productos de Combustión (T) Productos (T)

37 Ley de Hess. Entalpía de reacción a una temperatura distinta a la de referencia
HrTref Reactivos (Tref) Productos (Tref) HrT Reactivos entrada (T) Productos salida (T)

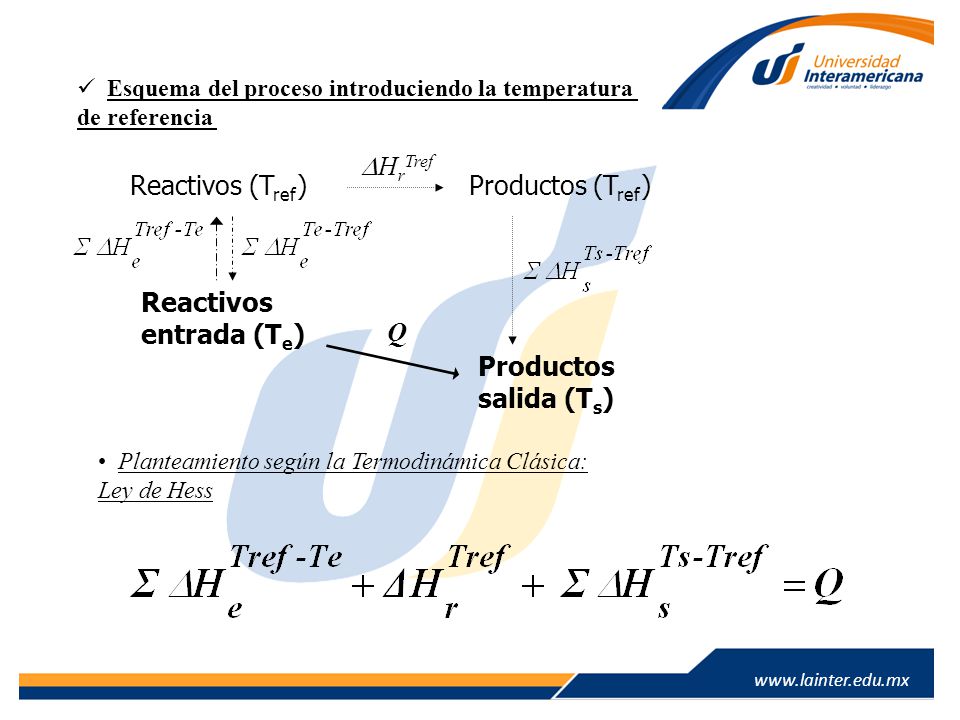

38 HrTref Reactivos (Tref) Productos (Tref) Reactivos entrada (Te) Q
Esquema del proceso introduciendo la temperatura de referencia HrTref Reactivos (Tref) Productos (Tref) Reactivos entrada (Te) Q Productos salida (Ts) Planteamiento según la Termodinámica Clásica: Ley de Hess

39 LEY DE HESS HrTe Q HrTs 1 2 Reactivos entrada (Te) Productos (Te)
Reactivos (Ts) Productos salida (Ts) HrTs 1 Cambio calor sensible Cambio calor latente 2

40 PLANTEAMIENTO GENERAL DEL BALANCE ENTÁLPICO
donde: A + B  C Corriente e Corriente s Reactor Te Componentes A y B Ts Componente C 1) 2) A -- B C

41 PLANTEAMIENTO GENERAL DEL BALANCE ENTÁLPICO
En caso de ocurrir un cambio de estado en alguno de los componentes: (Por ejemplo, en el producto C) HrTref A + B (Tref) Clíquido (Tref) T’=Tcambio estado + A + B (Te) Q + Cvapor (Ts) A -- B C

42 Realizar el balance de materia del sistema. Planteamiento del proceso.
Reunir de manera ordenada los datos disponibles para el balance entálpico. Unificar unidades. Definir una temperatura de referencia. Plantear las ecuaciones del balance entálpico. Resolver dichas ecuaciones. Escalar cuando sea necesario. Procedimiento general para realizar un Balance Entálpico

43

44 Cambiador de calor Q : Caudal de calor (W) mc , m f : Caudal másico fluidos caliente y frío (kg/s) cp.c , cp, f : Calor específico fluidos caliente y frío (J/kg K) T,  t : Diferencia de Tª entre entrada y salida del cambiador (k) mf e e s mc mc   s mf Planteamos el balance entálpico para un elemento diferencial de longitud dx : Integrando entre los límites  y  del cambiador:

45 CH4 + O2 CO2 + 2 H2O B.C. 100 kmoles CH4 CO2 = 100 kmoles
Ejemplo: Una caldera utiliza metano como combustible. Al quemador se alimenta aire en un 15% de exceso sobre el estequiométrico. El metano se alimenta a 25 ºC y el aire a 100 ºC. Los gases de combustión abandonan la caldera a 500 ºC. Determinar la cantidad de vapor de agua saturado a 20 atm (temperatura de equilibrio, 213 ºC) que se produce en la caldera si a la misma se alimenta agua a 80 ºC. CO2 O2 N2 H2O CH4, 25 ºC 500 ºC Hc metano (25ºC) = kJ/kg Aire ( 15% exceso) 100 ºC Agua vapor (20 atm Tequilibrio=213ºC) Agua 80 ºC CH4 + O CO H2O B.C. 100 kmoles CH4 CO2 = 100 kmoles O2 = 30 kmoles N2 = 865,2 kmoles H2O = 200 kmoles O2 = 230 kmoles N2 = 865,2 kmoles Aire

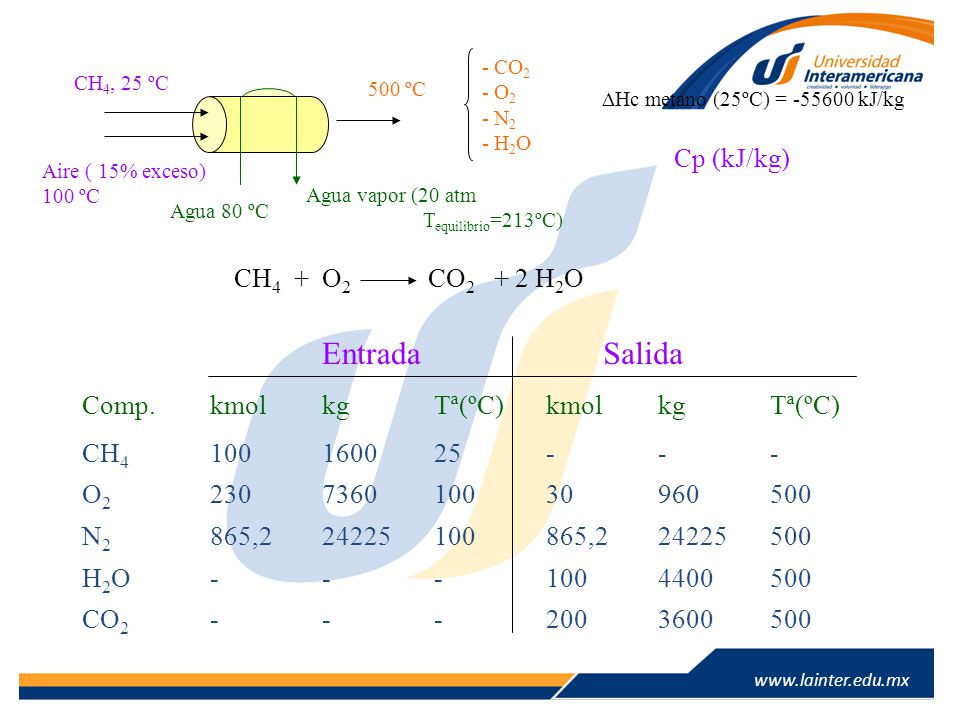

46 Entrada Salida Cp (kJ/kg) CH4 + O2 CO2 + 2 H2O Comp. CH4 O2 N2 H2O CO2
CH4, 25 ºC 500 ºC Hc metano (25ºC) = kJ/kg Cp (kJ/kg) Aire ( 15% exceso) 100 ºC Agua vapor (20 atm Tequilibrio=213ºC) Agua 80 ºC CH4 + O CO H2O Entrada Salida Comp. CH4 O2 N2 H2O CO2 kmol 100 230 865,2 - kg 1600 7360 24225 - Tª(ºC) 25 100 - kmol - 30 865,2 100 200 kg - 960 24225 4400 3600 Tª(ºC) - 500

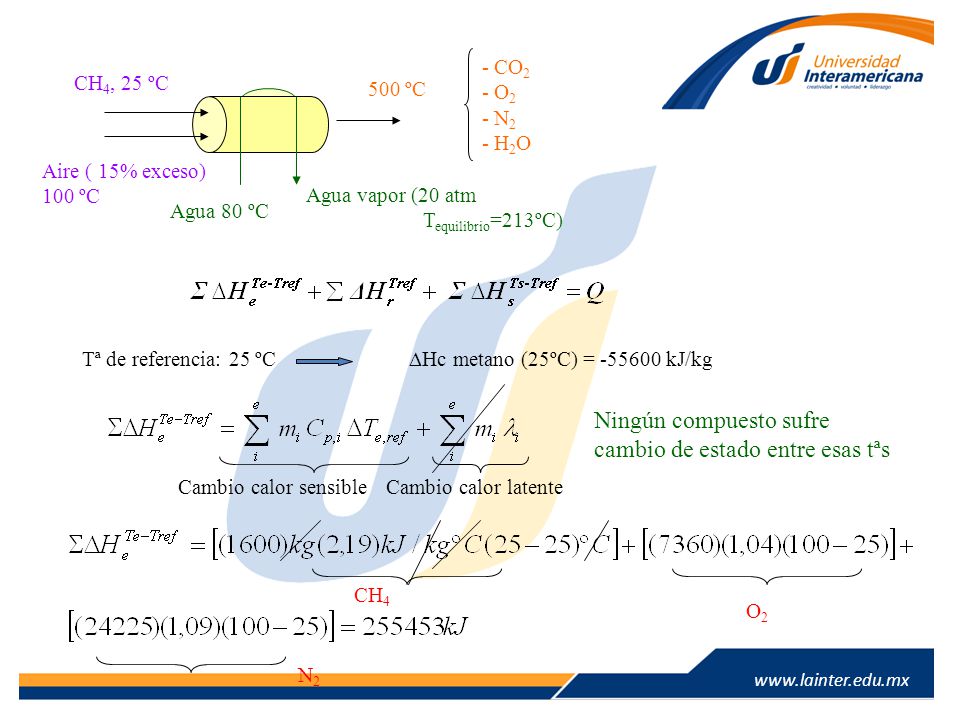

47 Ningún compuesto sufre cambio de estado entre esas tªs

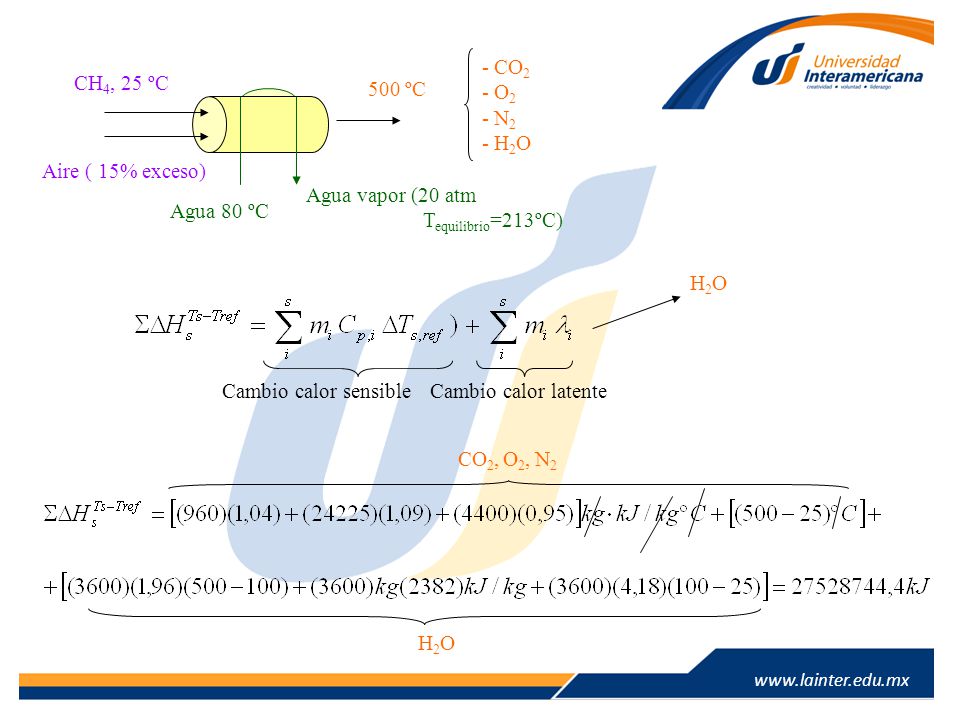

H2O CH4, 25 ºC 500 ºC Aire ( 15% exceso) 100 ºC Agua vapor (20 atm Tequilibrio=213ºC) Agua 80 ºC Tª de referencia: 25 ºC Hc metano (25ºC) = kJ/kg Ningún compuesto sufre cambio de estado entre esas tªs Cambio calor sensible Cambio calor latente CH4 O2 N2

48 CO2 O2 N2 H2O CH4, 25 ºC 500 ºC Aire ( 15% exceso) Agua vapor (20 atm Tequilibrio=213ºC) Agua 80 ºC H2O Cambio calor sensible Cambio calor latente CO2, O2, N2 H2O

49 Balance en el cambiador
CO2 O2 N2 H2O CH4, 25 ºC 500 ºC Aire ( 15% exceso) Agua vapor (20 atm Tequilibrio=213ºC) Agua 80 ºC Balance en el reactor Balance en el cambiador

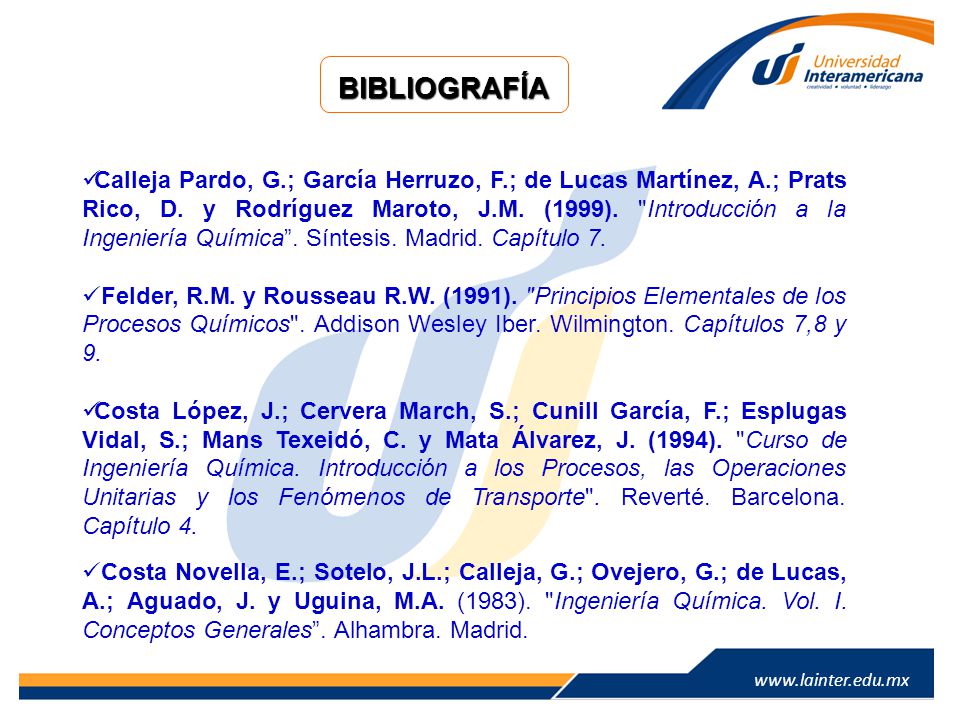

50 BIBLIOGRAFÍA Calleja Pardo, G.; García Herruzo, F.; de Lucas Martínez, A.; Prats Rico, D. y Rodríguez Maroto, J.M. (1999). "Introducción a la Ingeniería Química”. Síntesis. Madrid. Capítulo 7. Felder, R.M. y Rousseau R.W. (1991). "Principios Elementales de los Procesos Químicos". Addison Wesley Iber. Wilmington. Capítulos 7,8 y 9. Costa López, J.; Cervera March, S.; Cunill García, F.; Esplugas Vidal, S.; Mans Texeidó, C. y Mata Álvarez, J. (1994). "Curso de Ingeniería Química. Introducción a los Procesos, las Operaciones Unitarias y los Fenómenos de Transporte". Reverté. Barcelona. Capítulo 4. Costa Novella, E.; Sotelo, J.L.; Calleja, G.; Ovejero, G.; de Lucas, A.; Aguado, J. y Uguina, M.A. (1983). "Ingeniería Química. Vol. I. Conceptos Generales”. Alhambra. Madrid.

51 BIBLIOGRAFÍA Himmelblau, D.L. (1989). "Basic Principles and Calculations in Chemical Engineering". (5ª edición). Prentice Hall. Englewood Cliffs. New Jersey. Traducción al castellano (de la 1ª edición): “Principios Básicos y Cálculos en Ingeniería Química”. (1977). CECSA. México. Hougen, O.A., Watson, K.M. y Ragatz, R.A. (1966). "Chemical Process Principles. Vol. I. Material and Energy Balances”. 2ª edición. John Wiley. New York. Traducción al castellano (de la 1ª edición): “Principios de los Procesos Químicos. Vol. I. Balances de materia y Energía”. (1978). Reverté. Barcelona. Reklaitis, G.V. (1983). “Introduction to Material and Energy Balance”. John Wiley, New York. Henley, E.J. y Rosen, E.M. (1969). "Material and Energy Balance Computations". John Wiley. New York. Traducción al castellano: "Calculo de Balances de Materia y Energía". (1973). Reverté. Barcelona.
