MODELO TIN: Información General

Presentación del tema: "MODELO TIN: Información General"— Transcripción de la presentación:

1 MODELO TIN: Información General
HYPACK 2014

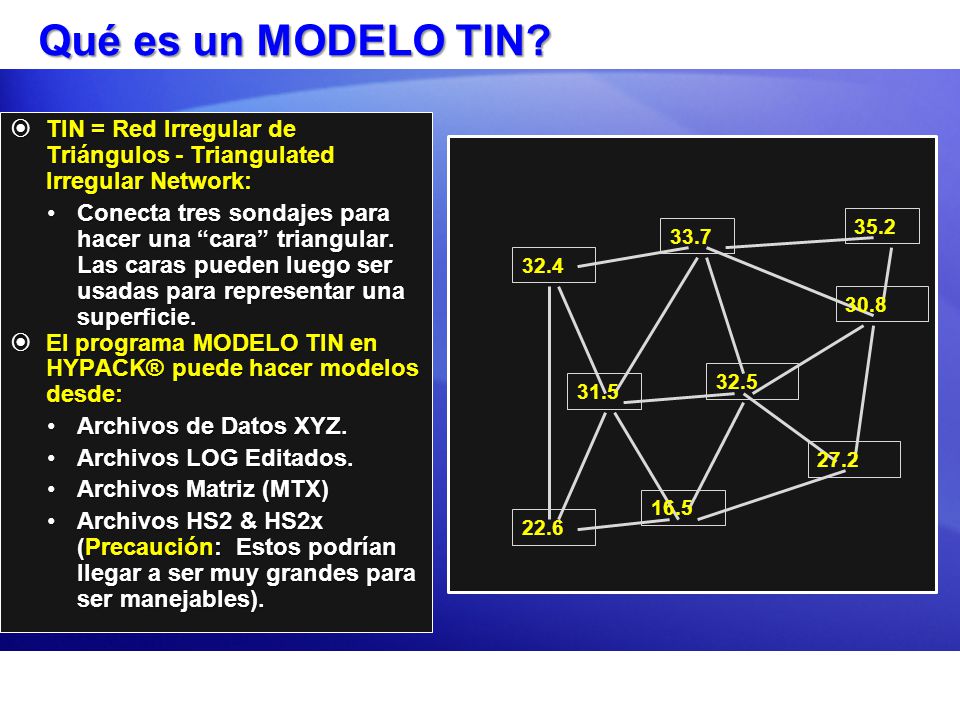

2 Qué es un MODELO TIN? TIN = Red Irregular de Triángulos - Triangulated Irregular Network: Conecta tres sondajes para hacer una “cara” triangular. Las caras pueden luego ser usadas para representar una superficie. El programa MODELO TIN en HYPACK® puede hacer modelos desde: Archivos de Datos XYZ. Archivos LOG Editados. Archivos Matriz (MTX) Archivos HS2 & HS2x (Precaución: Estos podrían llegar a ser muy grandes para ser manejables). 32.4 31.5 33.7 32.5 16.5 27.2 30.8 22.6 35.2

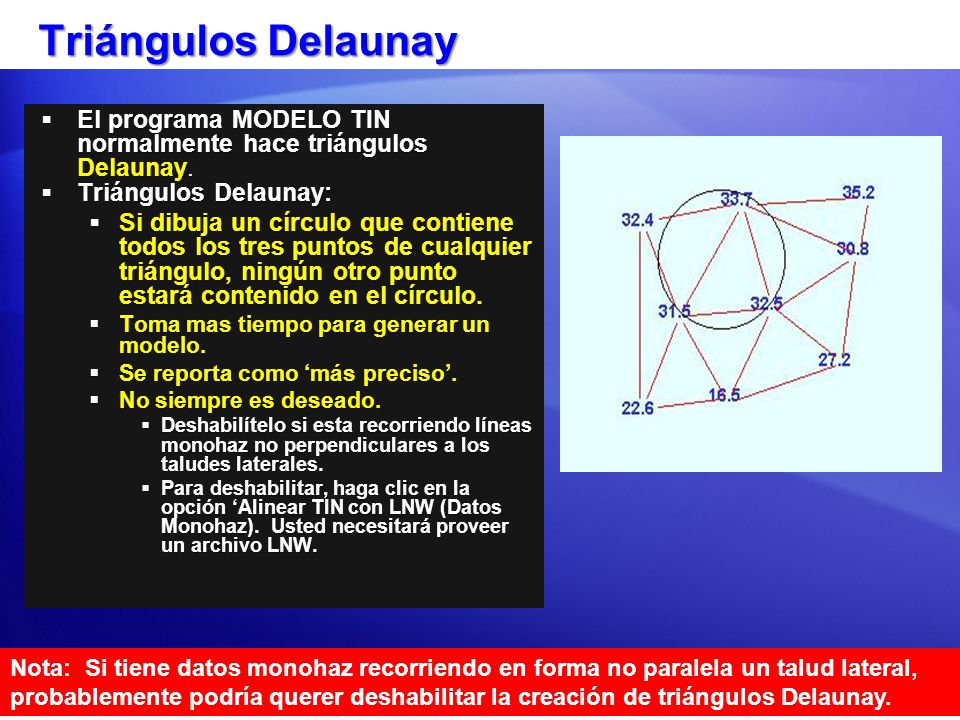

3 Triángulos Delaunay El programa MODELO TIN normalmente hace triángulos Delaunay. Triángulos Delaunay: Si dibuja un círculo que contiene todos los tres puntos de cualquier triángulo, ningún otro punto estará contenido en el círculo. Toma mas tiempo para generar un modelo. Se reporta como ‘más preciso’. No siempre es deseado. Deshabilítelo si esta recorriendo líneas monohaz no perpendiculares a los taludes laterales. Para deshabilitar, haga clic en la opción ‘Alinear TIN con LNW (Datos Monohaz). Usted necesitará proveer un archivo LNW. Nota: Si tiene datos monohaz recorriendo en forma no paralela un talud lateral, probablemente podría querer deshabilitar la creación de triángulos Delaunay.

4 Para qué es bueno un MODELO TIN? 1. Bonitas Imágenes

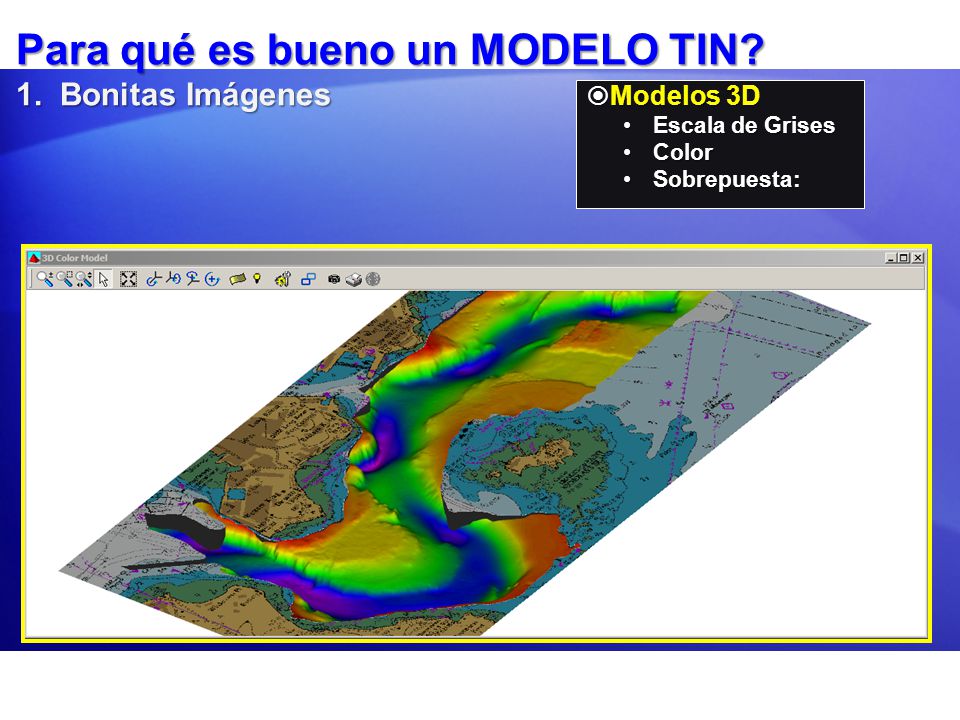

Modelos 3D Escala de Grises Color Sobrepuesta:

5 Para qué es bueno un MODELO TIN? 2 Volúmenes

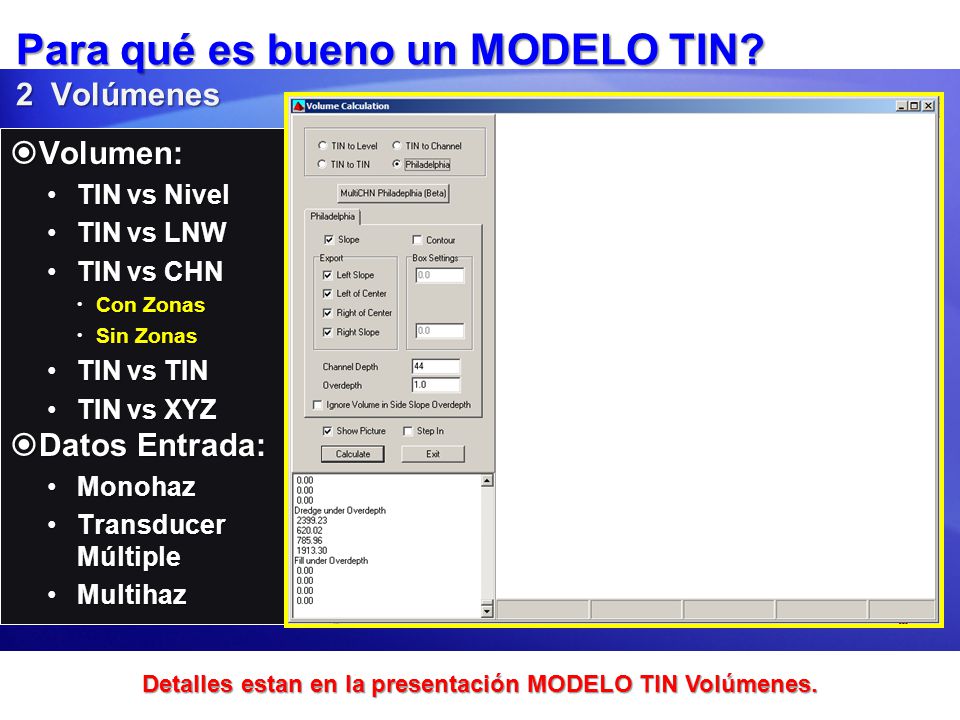

Volumen: TIN vs Nivel TIN vs LNW TIN vs CHN Con Zonas Sin Zonas TIN vs TIN TIN vs XYZ Datos Entrada: Monohaz Transducer Múltiple Multihaz Detalles estan en la presentación MODELO TIN Volúmenes.

6 Para qué es bueno un MODELO TIN? 3 Isóbatas
Exportar Isóbatas DXF Líneas: y Etiquetas. Rellenos Sólidos

7 Para qué es bueno un MODELO TIN? 4 Exportar Datos
Salidas: Archivos ALL Editados a lo largo líneas planeadas XYZ a intervalos regulares. Diferencias XYZ a intervalos regulares. Diferencias XYZ en los vértices de MODELO TIN. Superficies BAG (Grilla Atributos Batimetría - Bathymetry Attributed Grid)

8 Para qué es bueno un MODELO TIN? 5 Sacar una MTX Llena

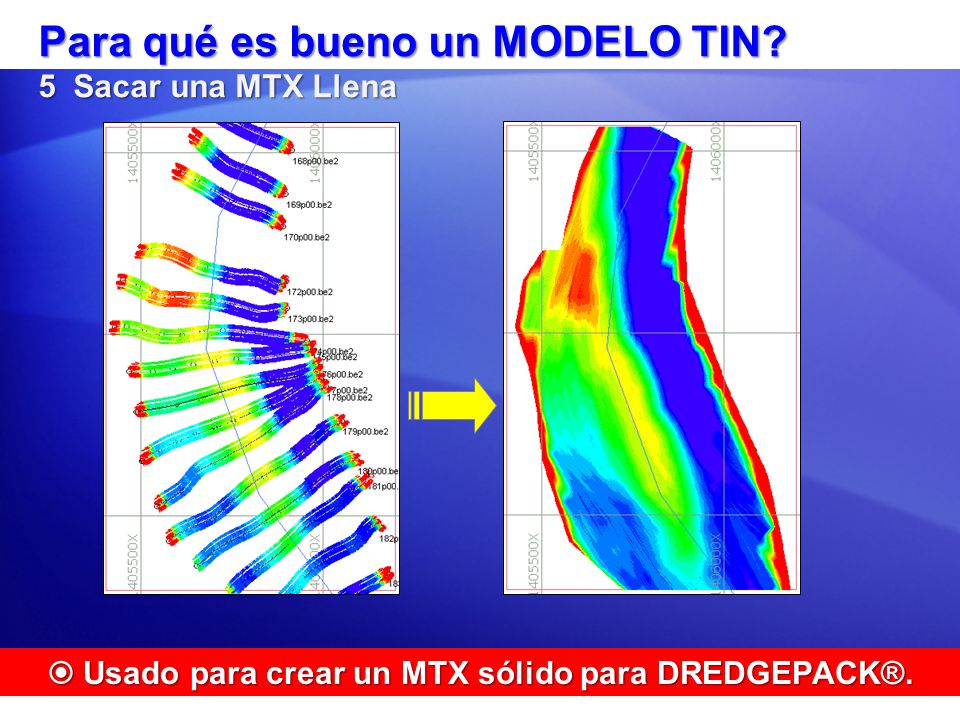

Usado para crear un MTX sólido para DREDGEPACK®.

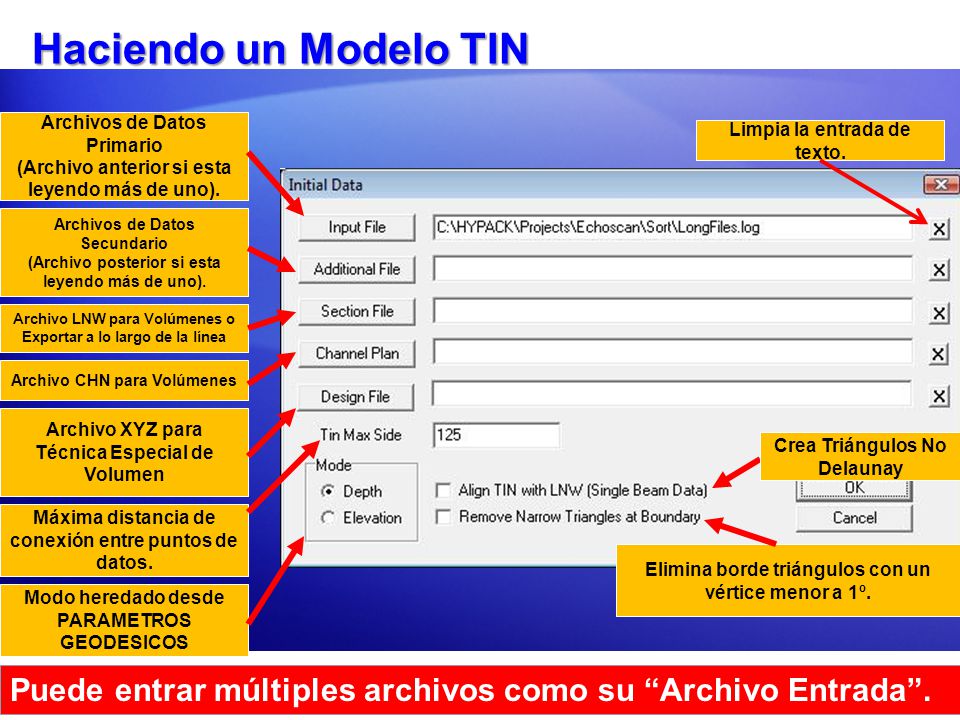

9 Haciendo un Modelo TIN Archivos de Datos Primario (Archivo anterior si esta leyendo más de uno). Limpia la entrada de texto. Archivos de Datos Secundario (Archivo posterior si esta leyendo más de uno). Archivo LNW para Volúmenes o Exportar a lo largo de la línea Archivo CHN para Volúmenes Archivo XYZ para Técnica Especial de Volumen Crea Triángulos No Delaunay Máxima distancia de conexión entre puntos de datos. Elimina borde triángulos con un vértice menor a 1º. Modo heredado desde PARAMETROS GEODESICOS Puede entrar múltiples archivos como su “Archivo Entrada”.

10 LADO MAX TIN Haga su LADO MAX TIN:

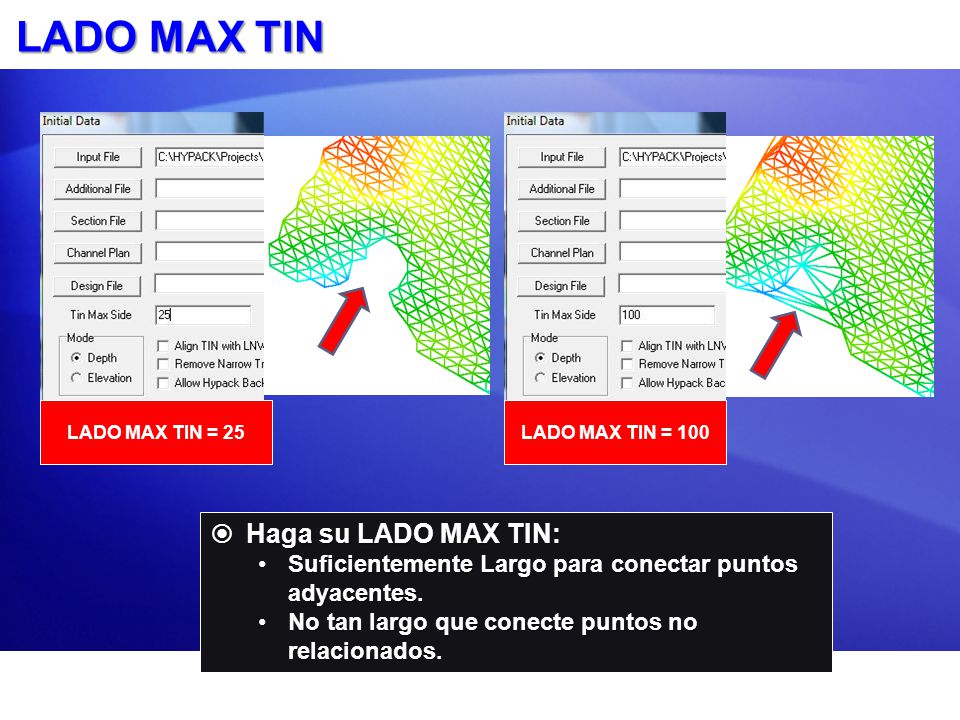

Suficientemente Largo para conectar puntos adyacentes. No tan largo que conecte puntos no relacionados.

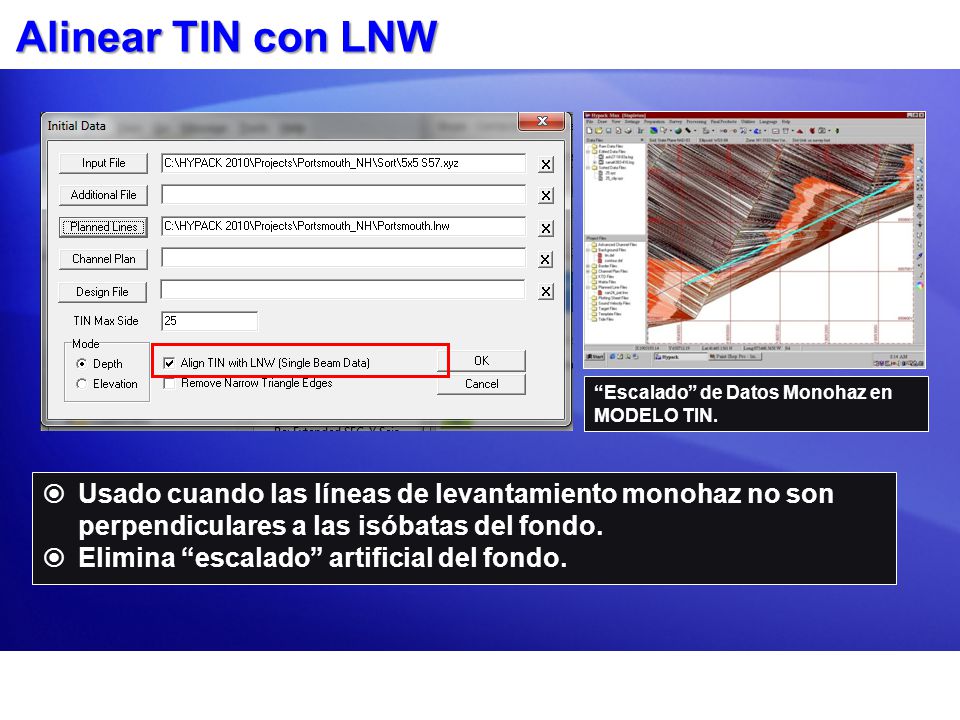

11 Alinear TIN con LNW “Escalado” de Datos Monohaz en MODELO TIN. Usado cuando las líneas de levantamiento monohaz no son perpendiculares a las isóbatas del fondo. Elimina “escalado” artificial del fondo.

12 Removiendo Triángulos Angostos

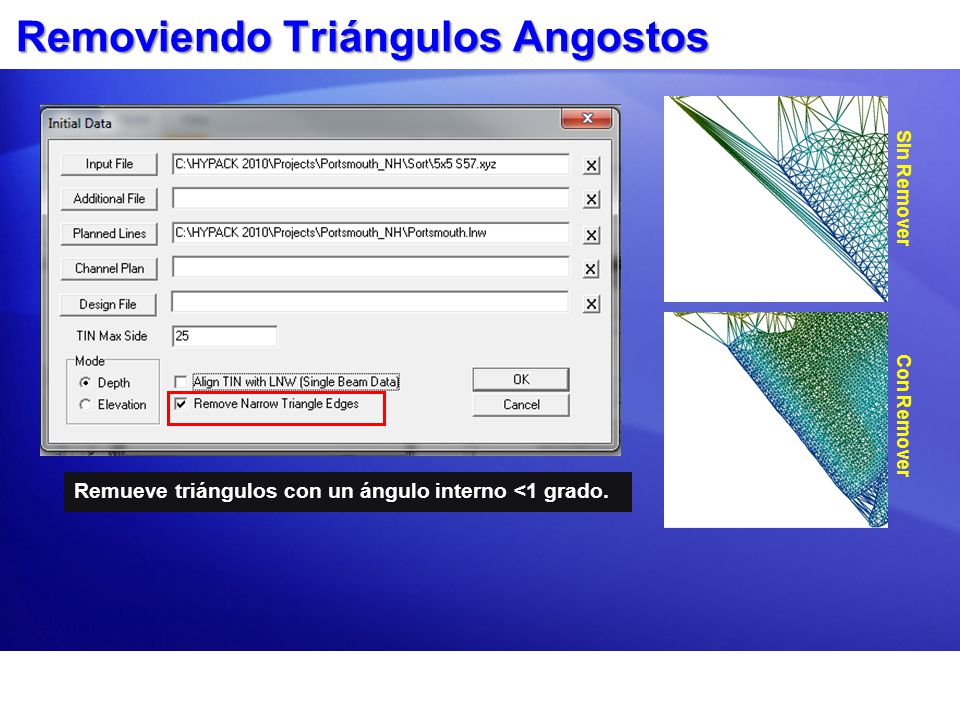

Sin Remover Con Remover Remueve triángulos con un ángulo interno <1 grado.

13 Haciendo un MODELO TIN

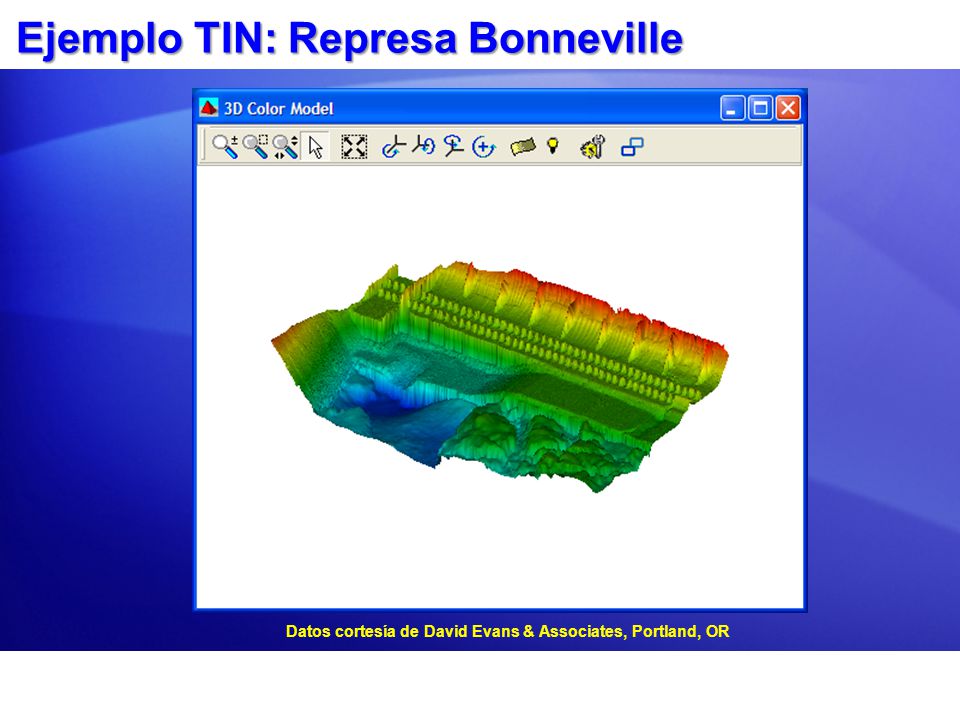

14 Ejemplo TIN: Represa Bonneville
Datos cortesía de David Evans & Associates, Portland, OR

15 Ejemplo TIN: Datos LIDAR
Datos LIDAR aéreo (topo e hidro) cortesía JALCBTX

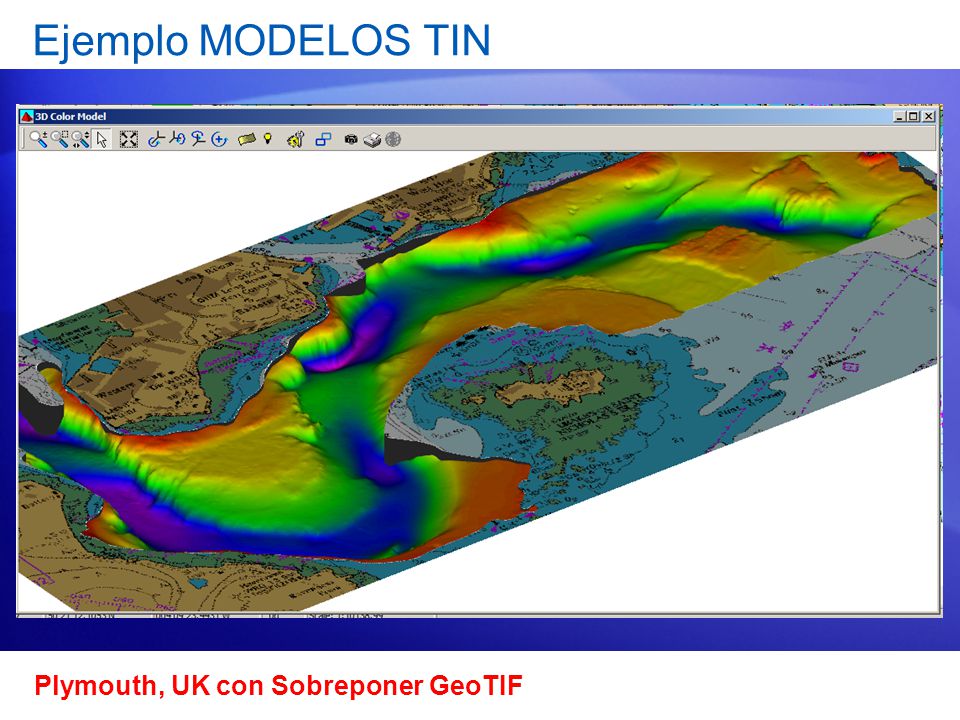

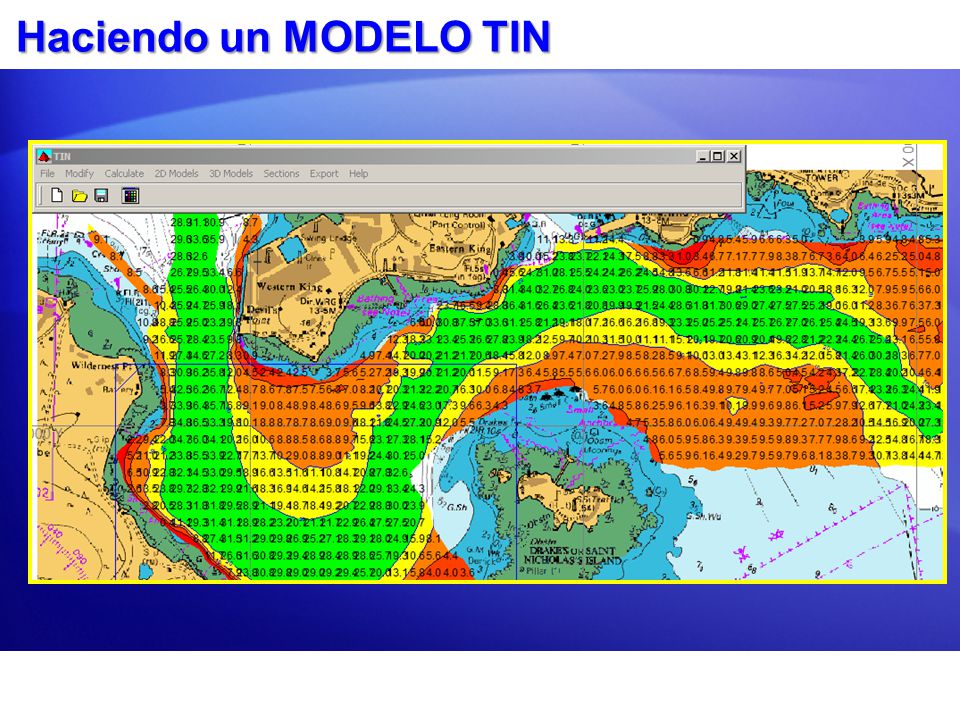

16 Ejemplo MODELOS TIN Plymouth, UK con Sobreponer GeoTIF

17 SELECCIONAR LAPIZ (AVI) ROMPER TRIANGULO (AVI)
Editando un Modelo LAPIZ POLIGONO (AVI) CARGAR BORDE (AVI) SELECCIONAR LAPIZ (AVI) ROMPER TIN (AVI) ROMPER TRIANGULO (AVI) RECONECTAR (AVI) PARTIR PIERNA (AVI) RECORTAR TIN INTERROGAR TRIÁNGULO Haga clic en ‘Modificar’ – ‘Editar TIN’ para examinar, remover y crear triángulos.

18 Mostrar archivos de fondo en ventana ‘Modificar TIN’.
16/04/2017 Mostrar archivos de fondo en ventana ‘Modificar TIN’. Mostrar TIF, DXF, DGN, XYZ, TGT y otros archivos de fondo mientras modifica el TIN.

19 Recortando un TIN: Con un Archivo BRD (Borde)
Cree un archivo BRD antes de entrar a MODELO TIN. Borrador: Elimina todos los triángulos dentro/fuera del borde (con base en el punto Dentro/Fuera) y todos los triángulos cruzados por el borde. Tijeras (Preferido) Genera puntos de datos a lo largo de la intersección BRD-TIN para recortar exactamente a lo largo de la línea del BRD.

20 Exportando un TIN a GeoTIF
En Vista 3D (Gris o Color): Todas las rotaciones deben ser = 0.00. Exageración vertical puede ser cualquiera

21 Exageración Vertical Teclas Atajo: Página Arriba Página Abajo

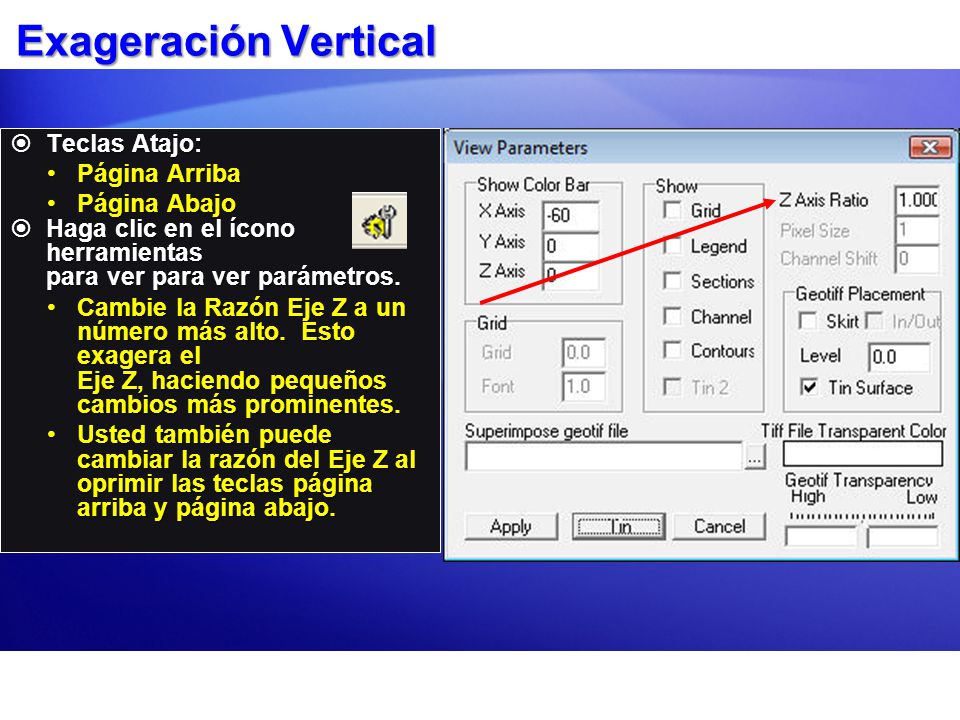

Haga clic en el ícono herramientas para ver para ver parámetros. Cambie la Razón Eje Z a un número más alto. Esto exagera el Eje Z, haciendo pequeños cambios más prominentes. Usted también puede cambiar la razón del Eje Z al oprimir las teclas página arriba y página abajo.

22 Combinaciones TIF y TIN

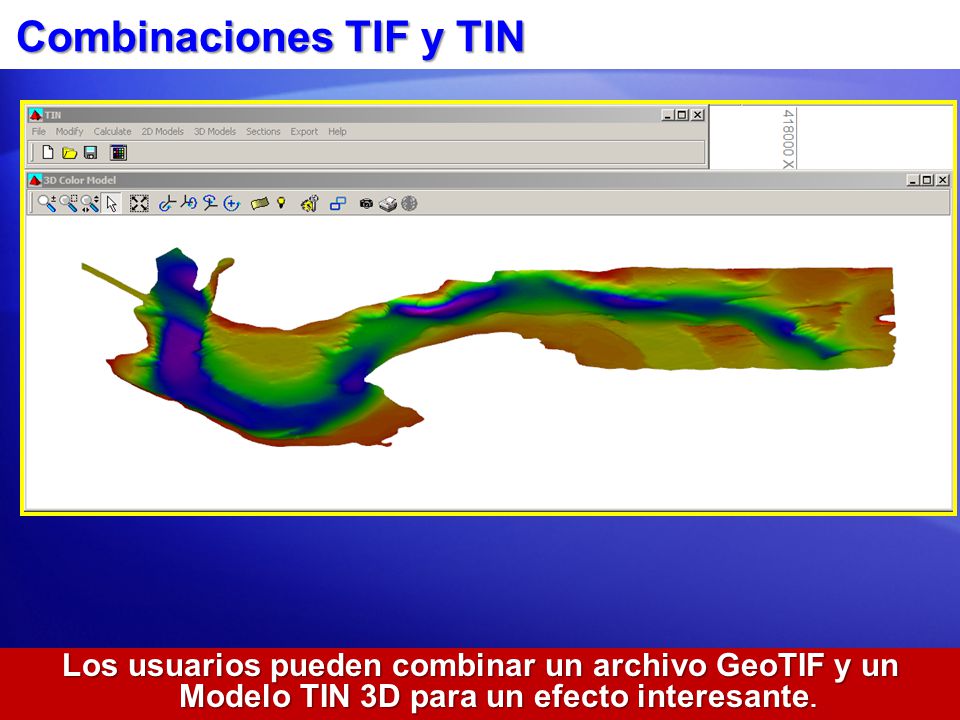

Los usuarios pueden combinar un archivo GeoTIF y un Modelo TIN 3D para un efecto interesante.
