1

2 Selección del SitioSelección del Sitio

3

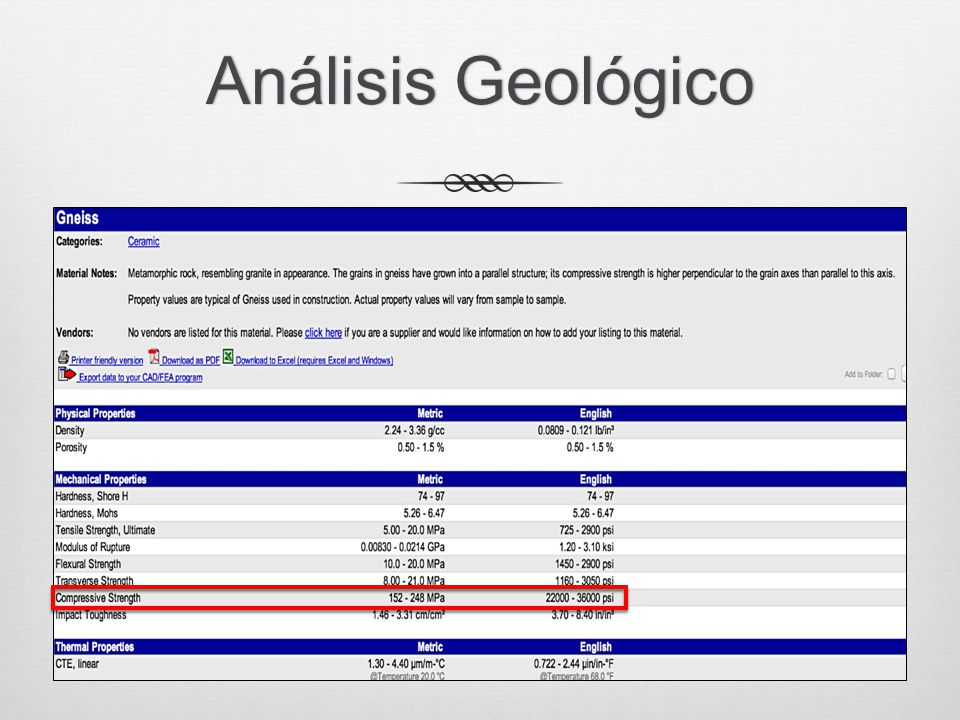

4 Análisis GeológicoAnálisis Geológico

5

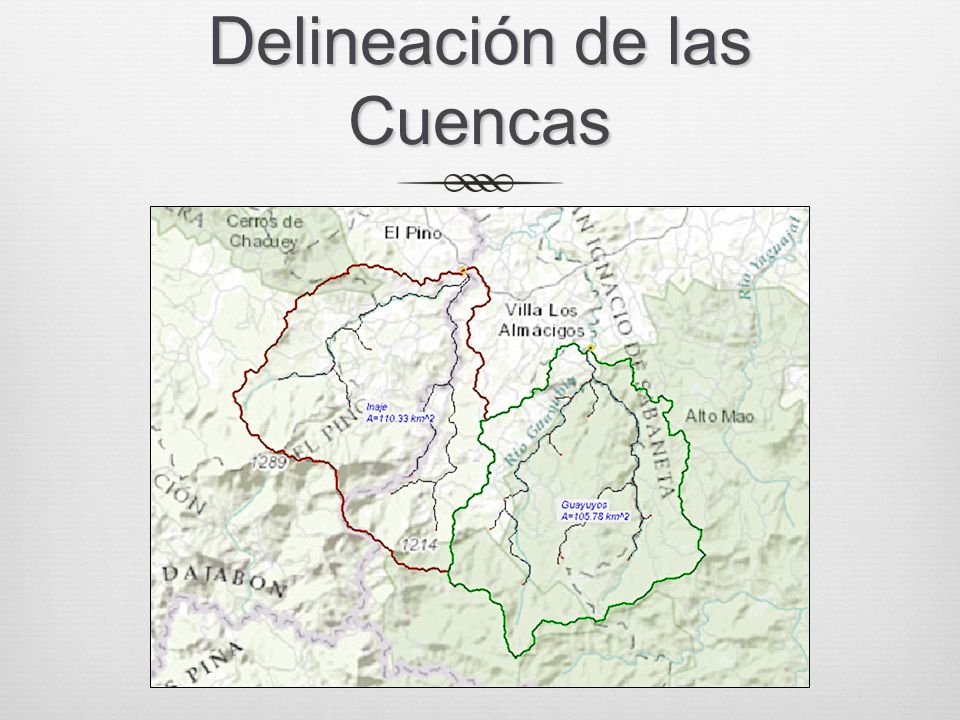

6 Delineaci ó n de las Cuencas Delineación de las Cuencas

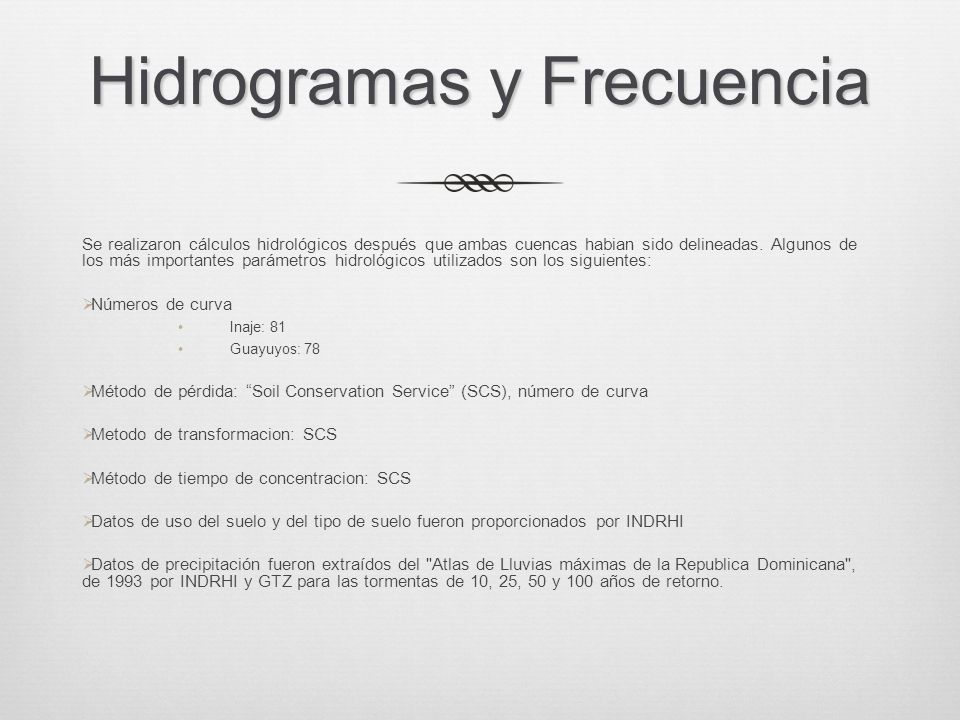

7 Hidrogramas y Frecuencia Se realizaron cálculos hidrológicos después que ambas cuencas habian sido delineadas. Algunos de los más importantes parámetros hidrológicos utilizados son los siguientes:  Números de curva Inaje: 81 Guayuyos: 78  Método de pérdida: “Soil Conservation Service” (SCS), número de curva  Metodo de transformacion: SCS  Método de tiempo de concentracion: SCS  Datos de uso del suelo y del tipo de suelo fueron proporcionados por INDRHI  Datos de precipitación fueron extraídos del "Atlas de Lluvias máximas de la Republica Dominicana", de 1993 por INDRHI y GTZ para las tormentas de 10, 25, 50 y 100 años de retorno.

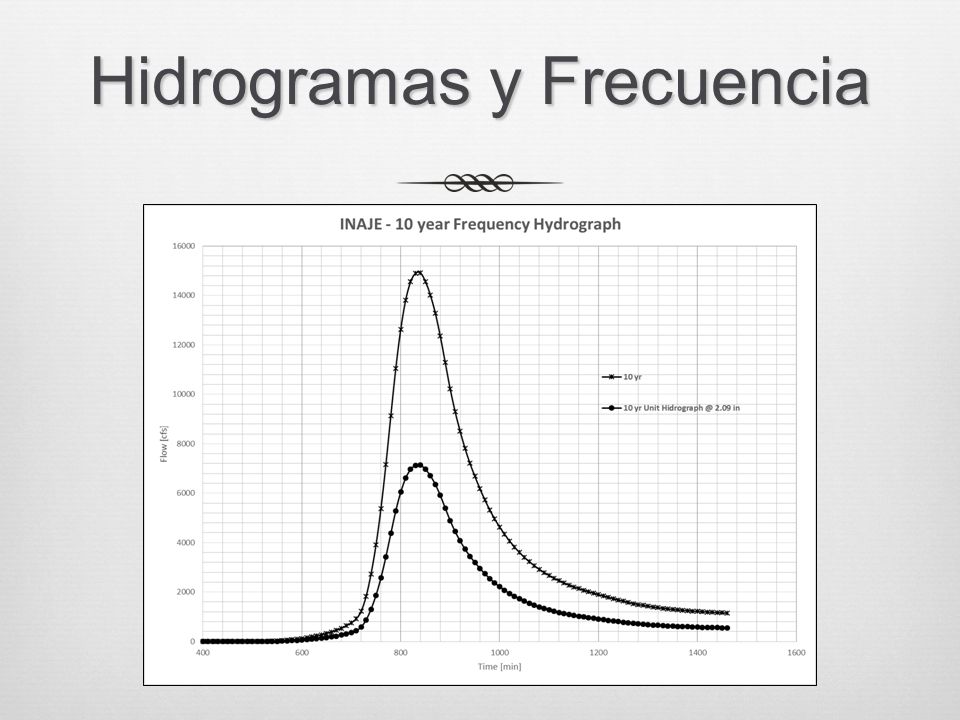

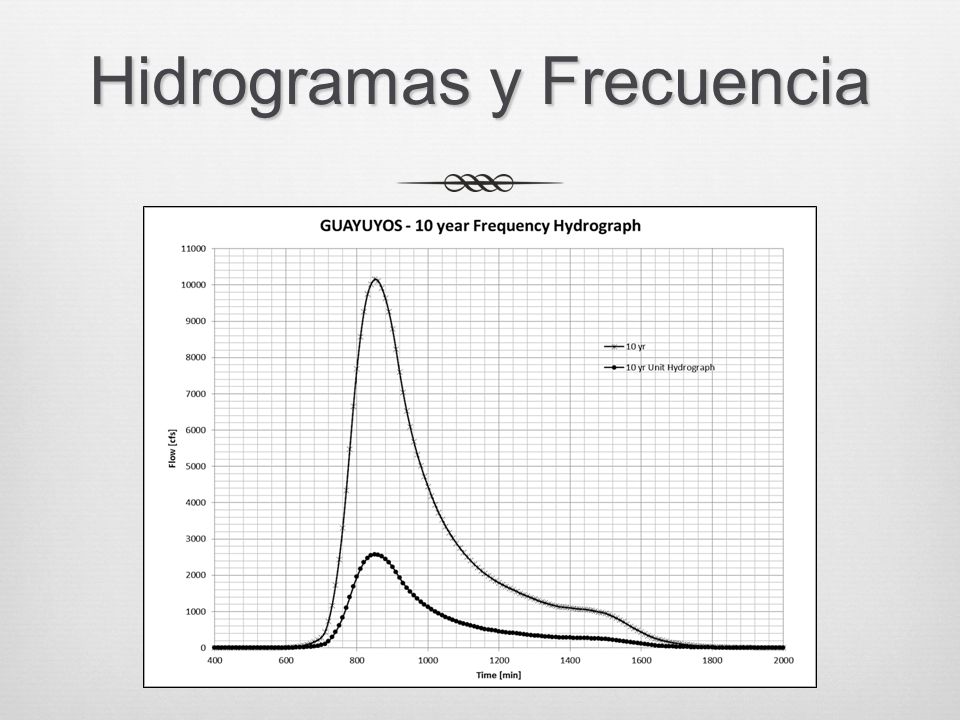

8 Hidrogramas y Frecuencia

9

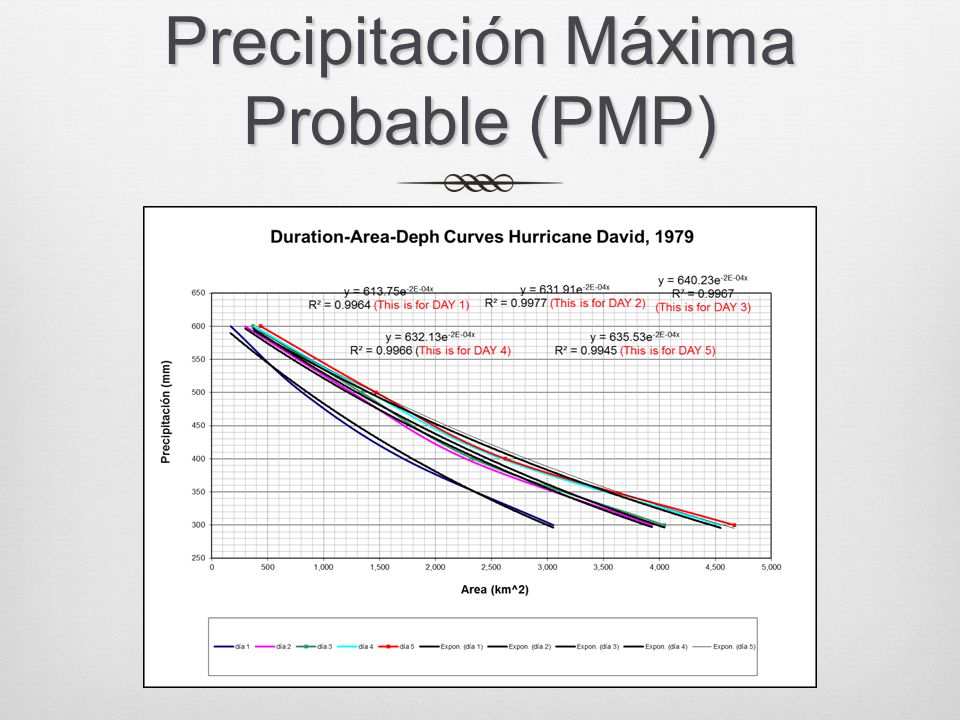

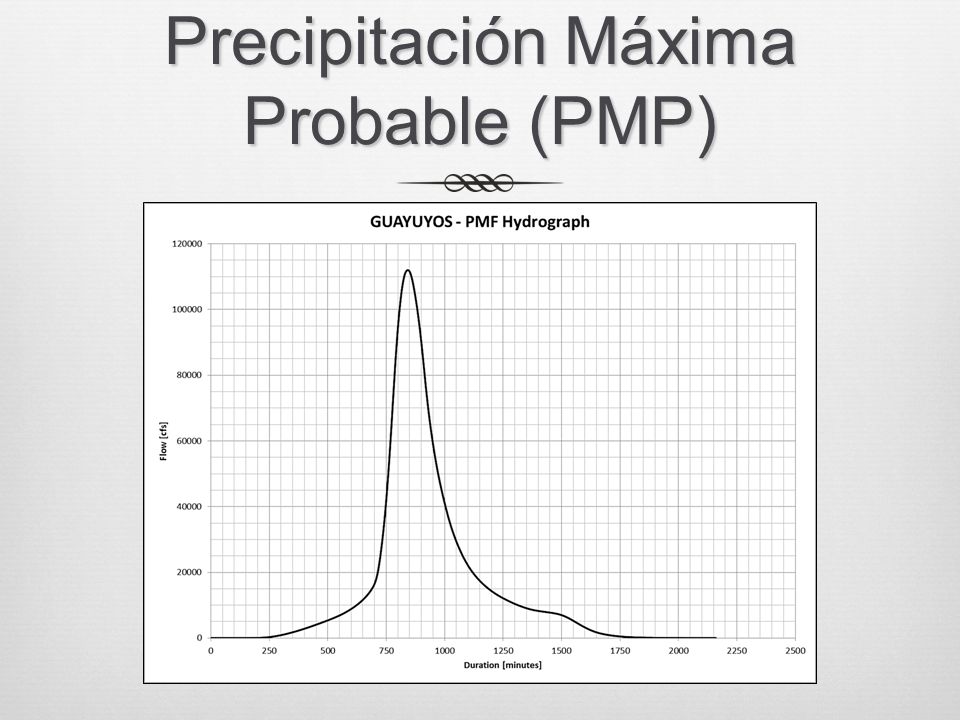

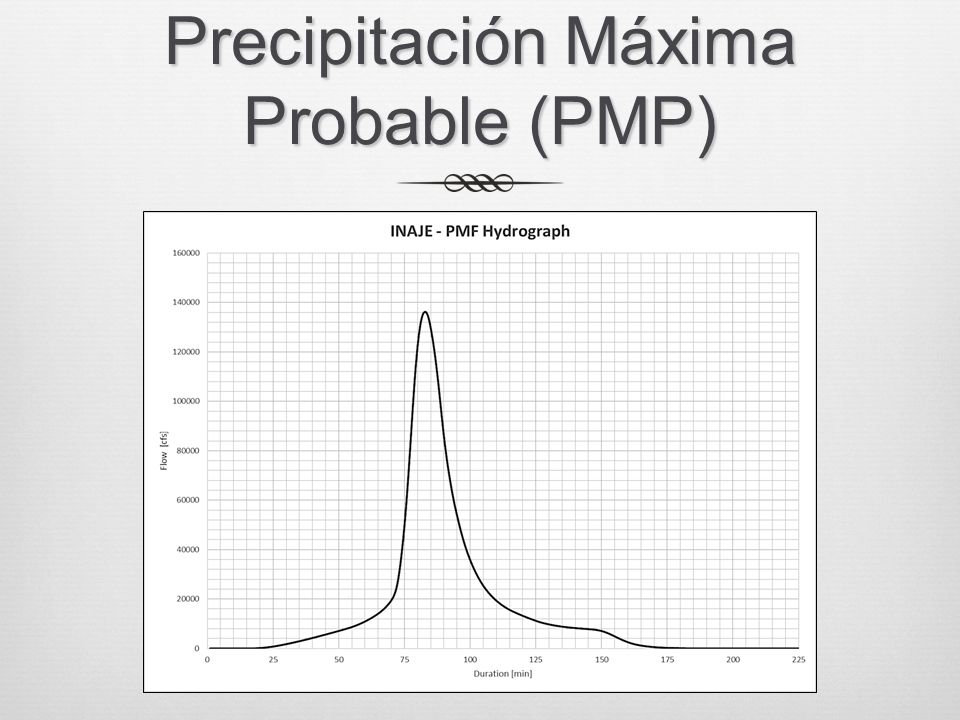

10 Precipitación Máxima Probable (PMP)

11

12

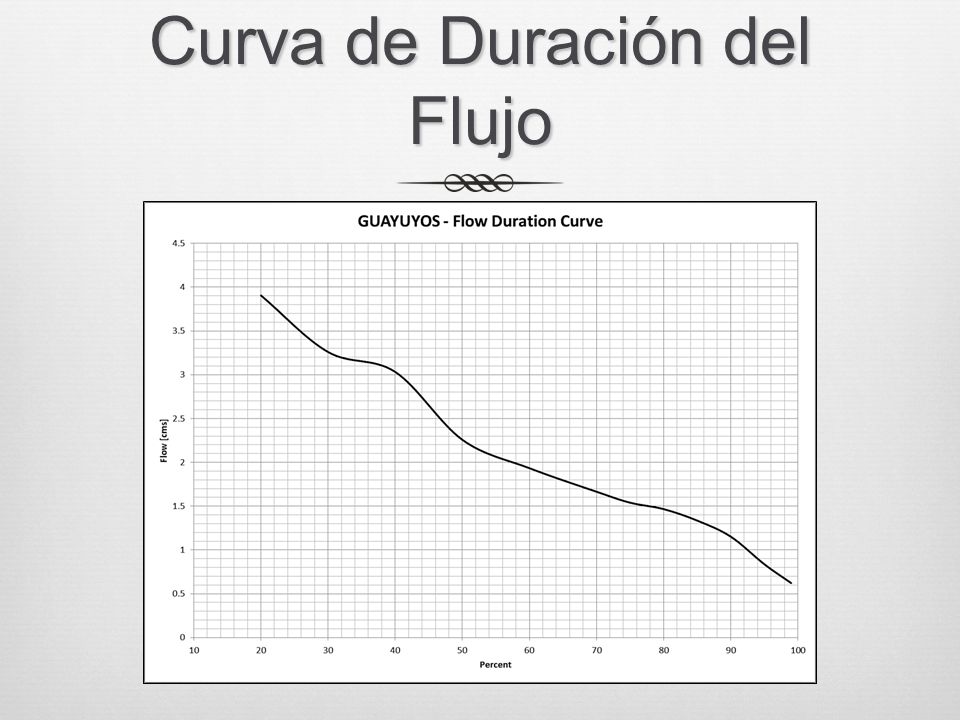

13 Curva de Duración del Flujo

14

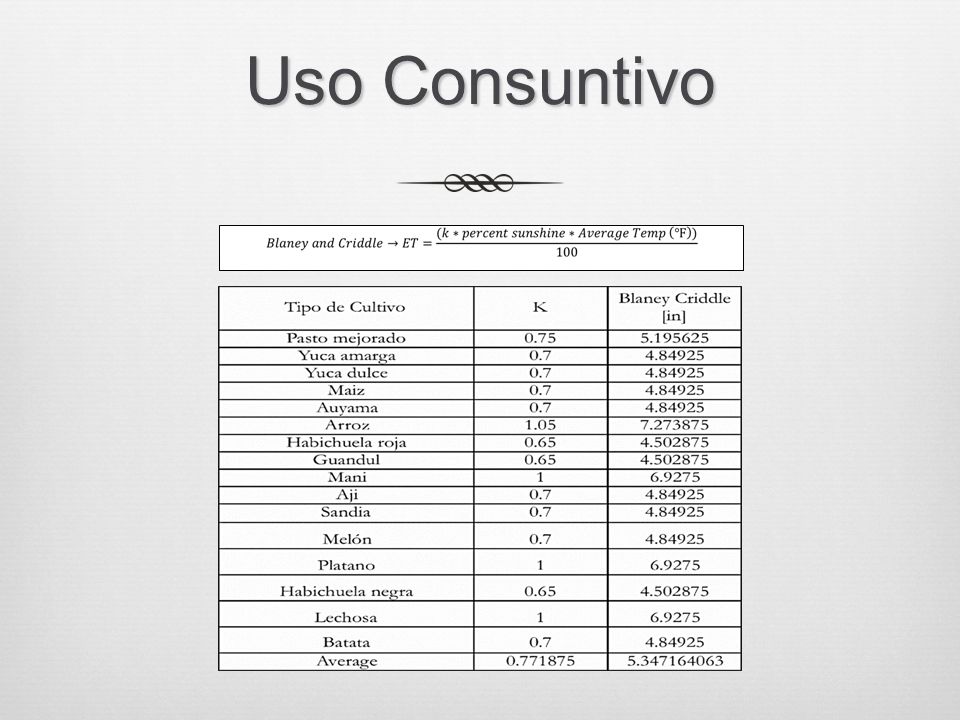

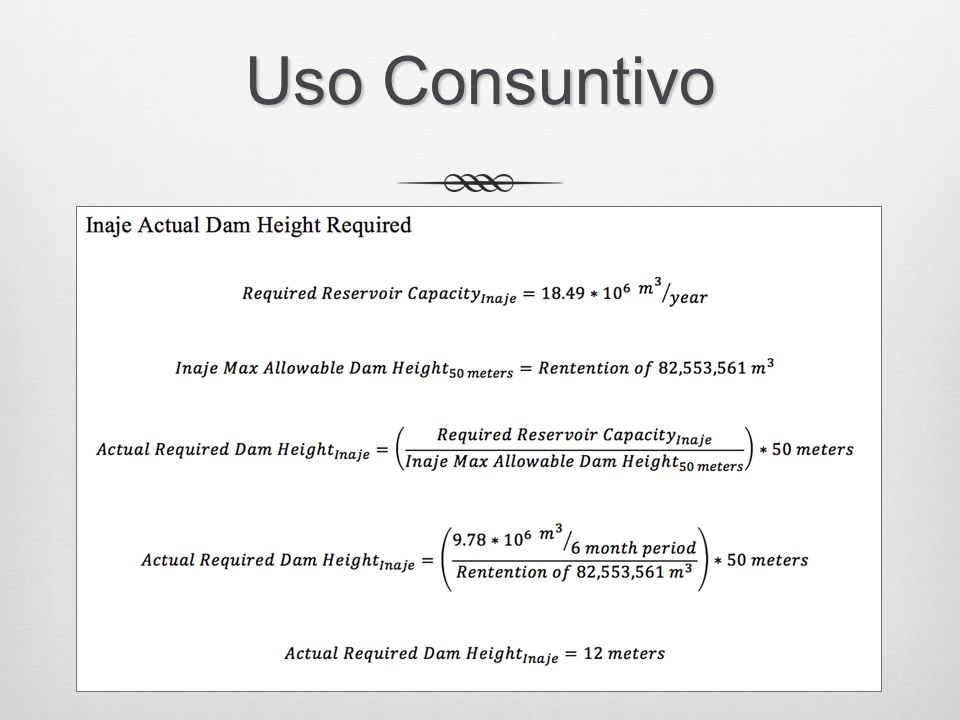

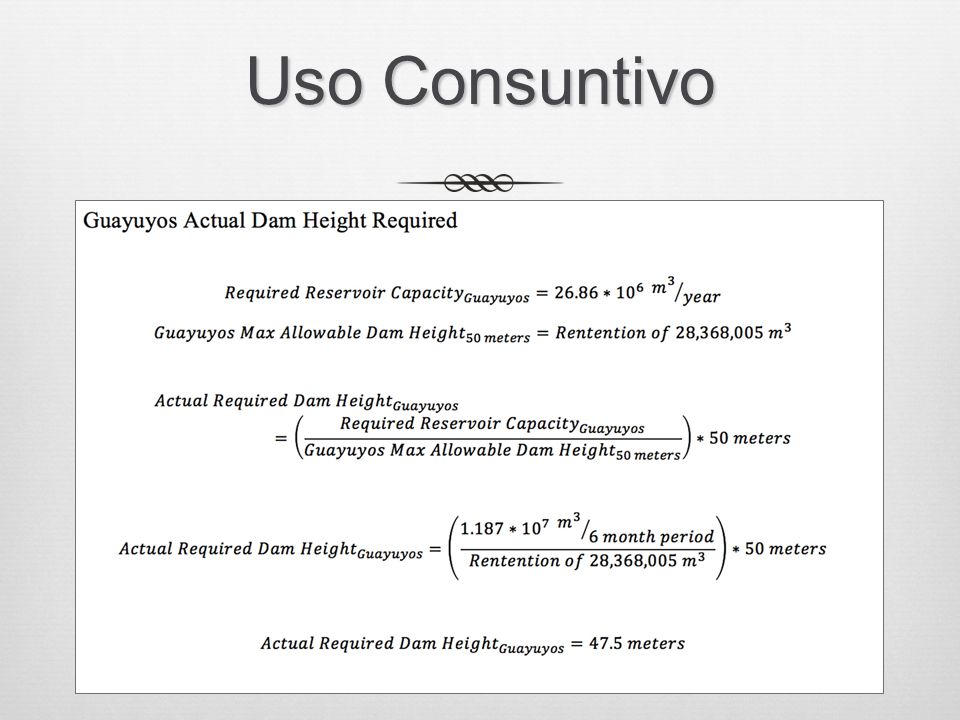

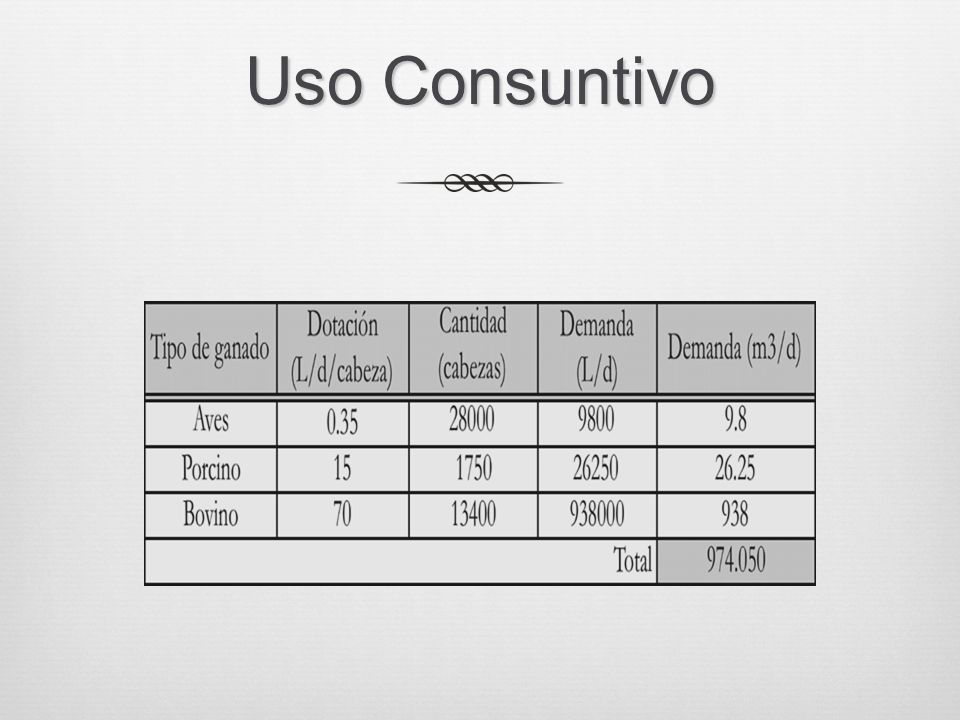

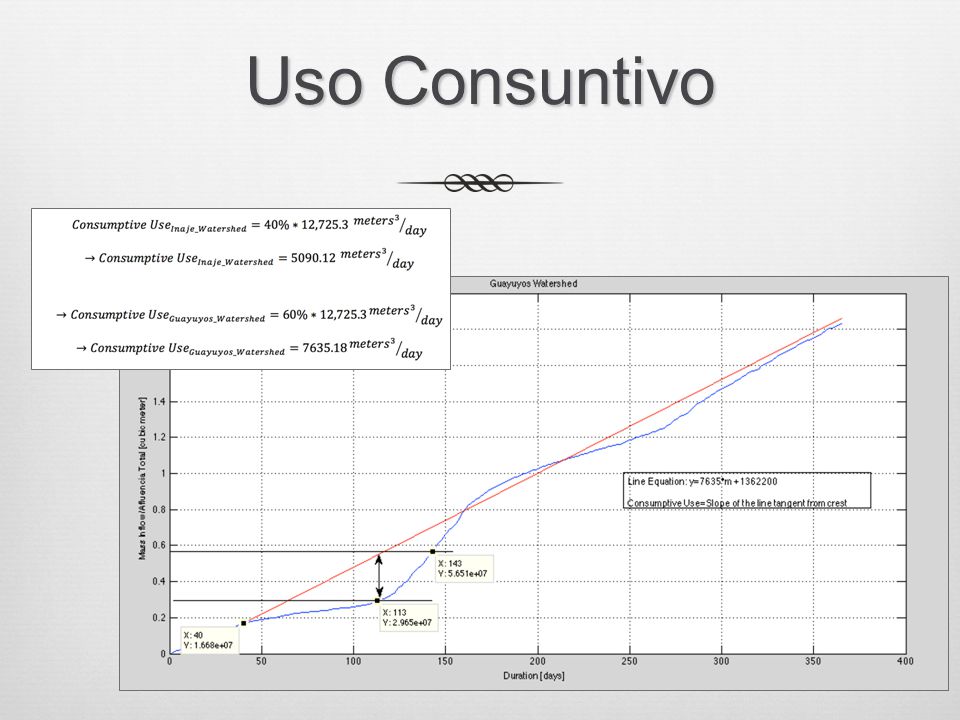

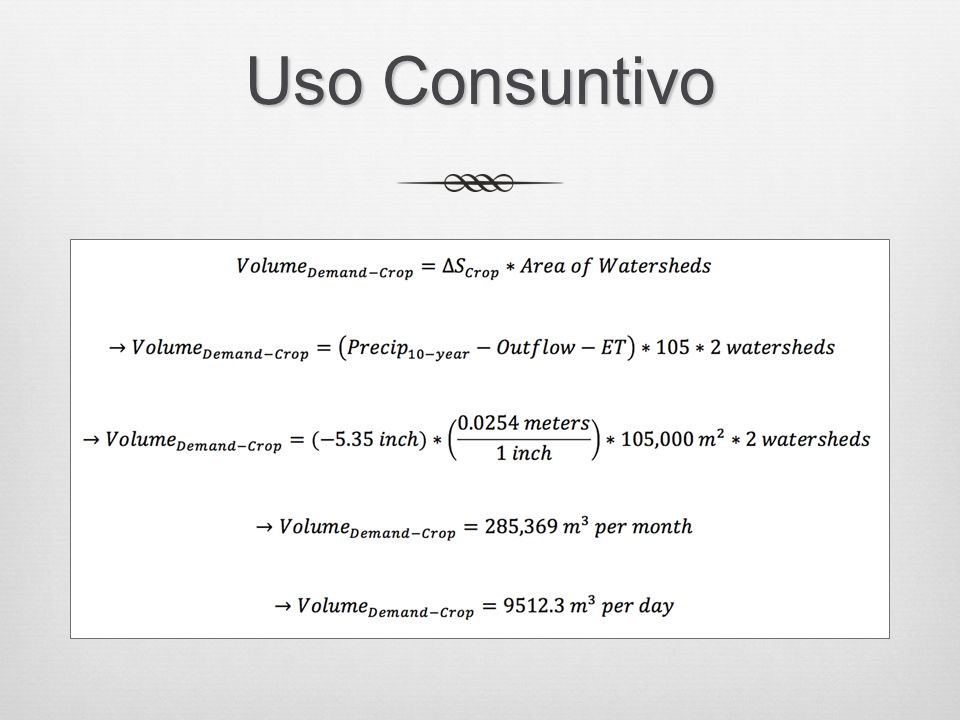

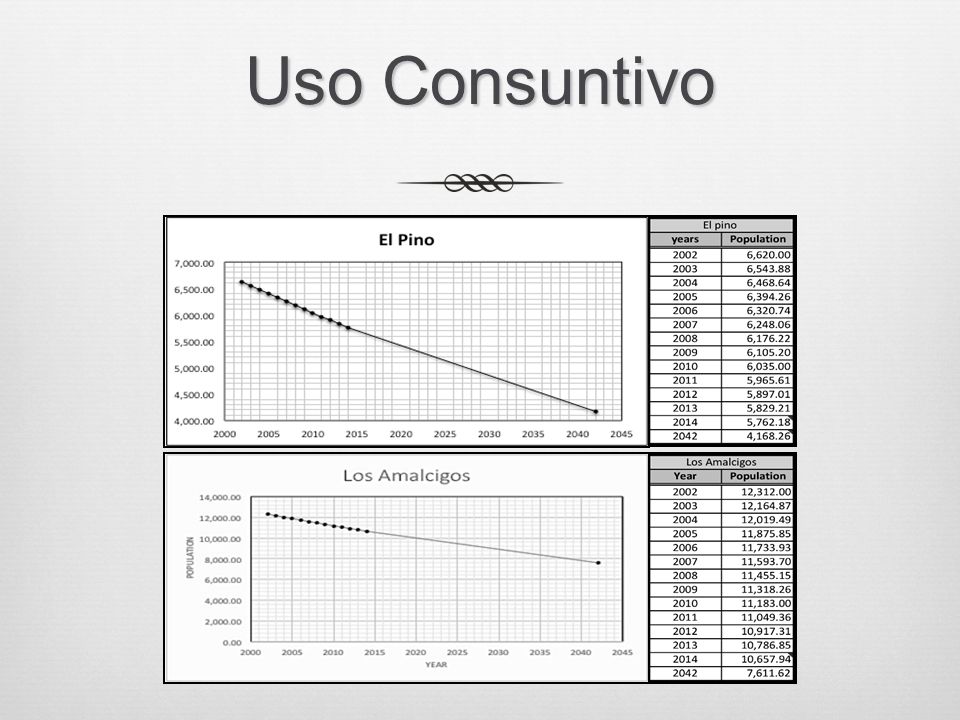

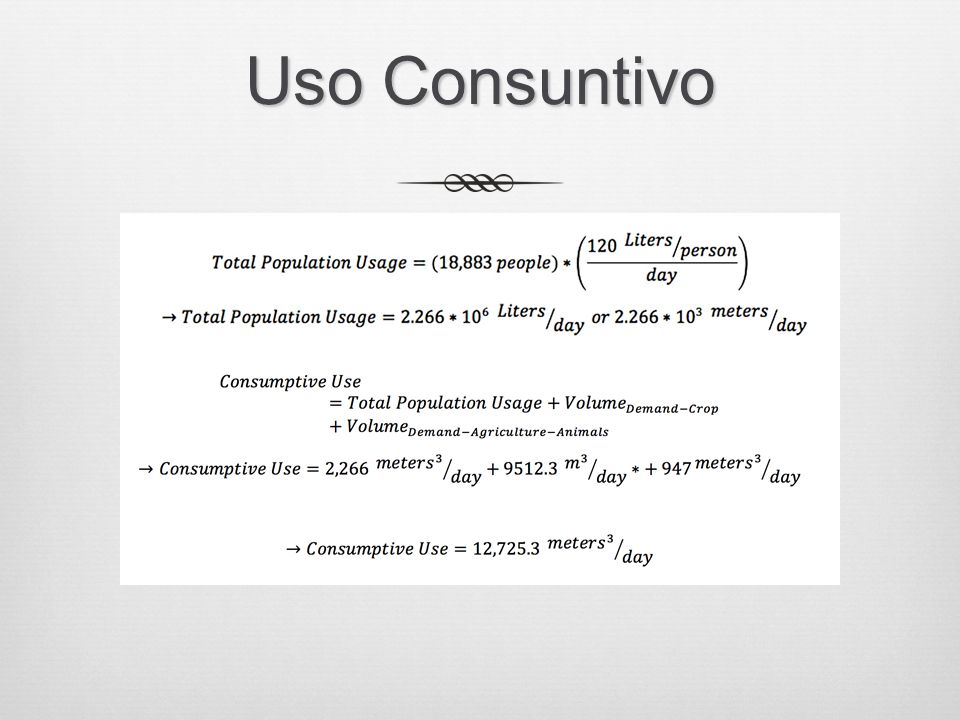

15 Uso Consuntivo

16

17

18

19

20

21

22

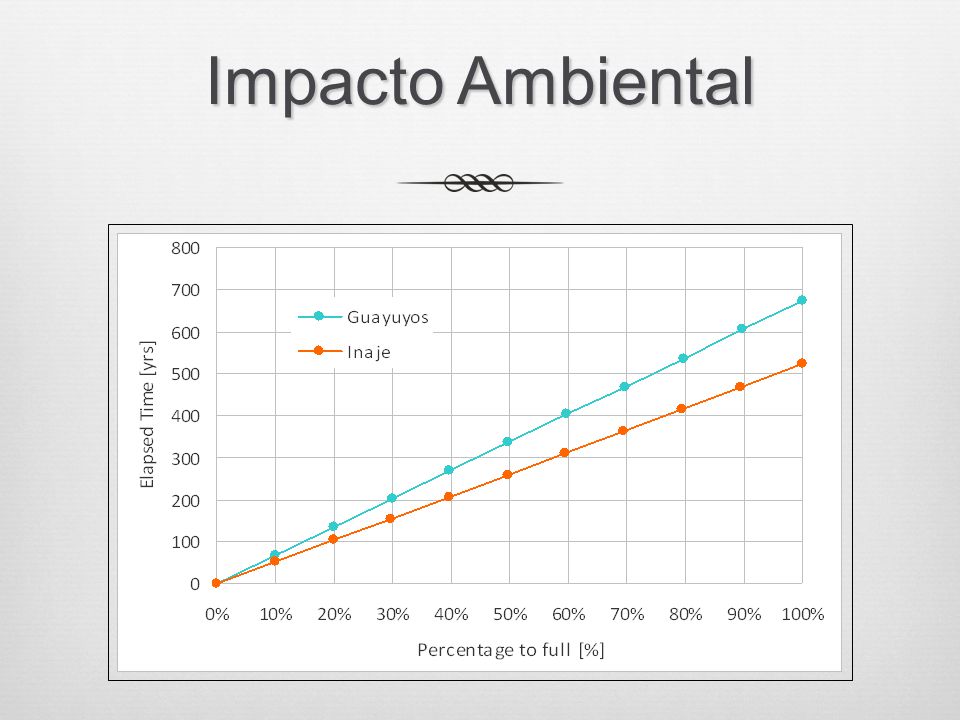

23 Impacto Ambiental

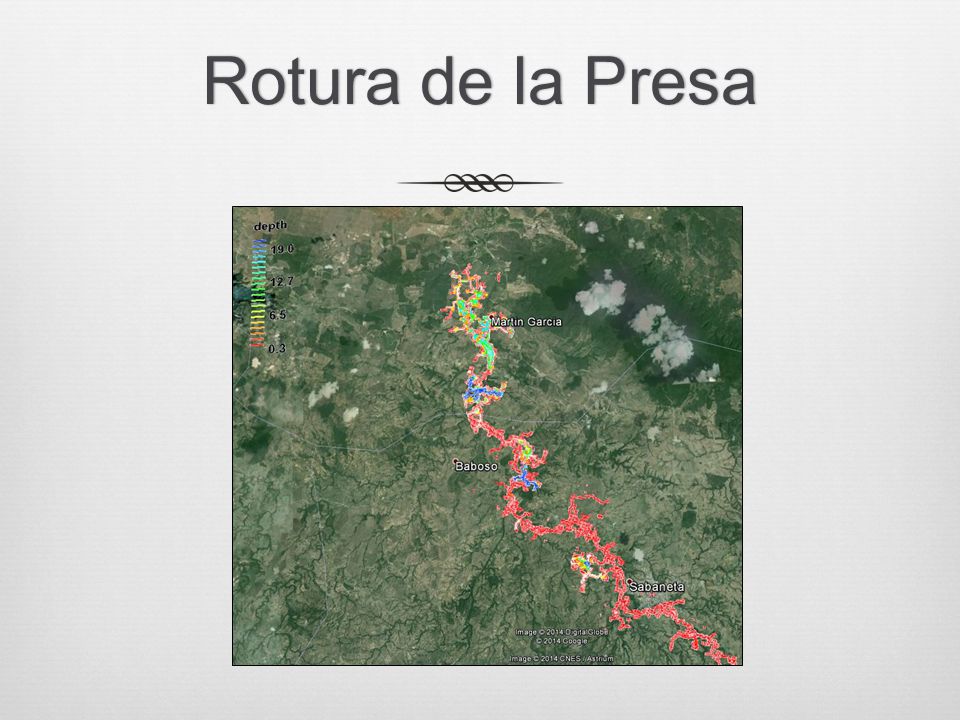

24 Rotura de la PresaRotura de la Presa

25 Recomendaciones  Alternativa 1: Construcción de la represa sin hidroelectricidad  Alternativa 2: Construcción de la represa con hidroelectricidad  Alternativa 3: No hacer nada

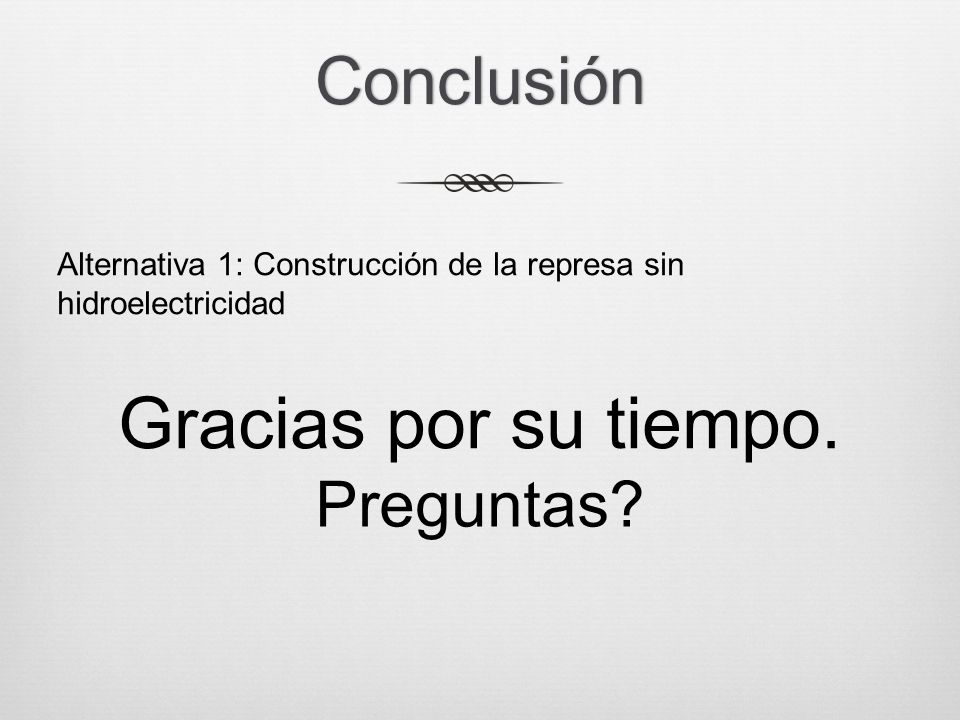

26 Conclusión Alternativa 1: Construcción de la represa sin hidroelectricidad Gracias por su tiempo. Preguntas?
