4. Desarrollo de Programas: enfoques Top-down y Bottom-up

Presentación del tema: "4. Desarrollo de Programas: enfoques Top-down y Bottom-up"— Transcripción de la presentación:

1 4. Desarrollo de Programas: enfoques Top-down y Bottom-up

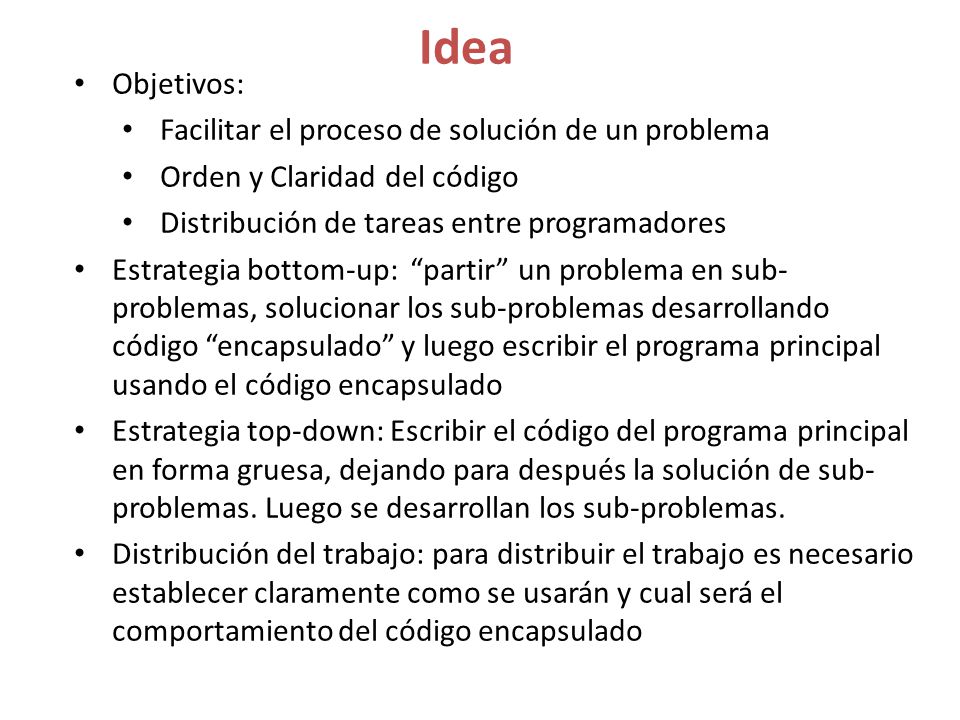

2 Idea Objetivos: Facilitar el proceso de solución de un problema
Orden y Claridad del código Distribución de tareas entre programadores Estrategia bottom-up: “partir” un problema en sub- problemas, solucionar los sub-problemas desarrollando código “encapsulado” y luego escribir el programa principal usando el código encapsulado Estrategia top-down: Escribir el código del programa principal en forma gruesa, dejando para después la solución de sub- problemas. Luego se desarrollan los sub-problemas. Distribución del trabajo: para distribuir el trabajo es necesario establecer claramente como se usarán y cual será el comportamiento del código encapsulado

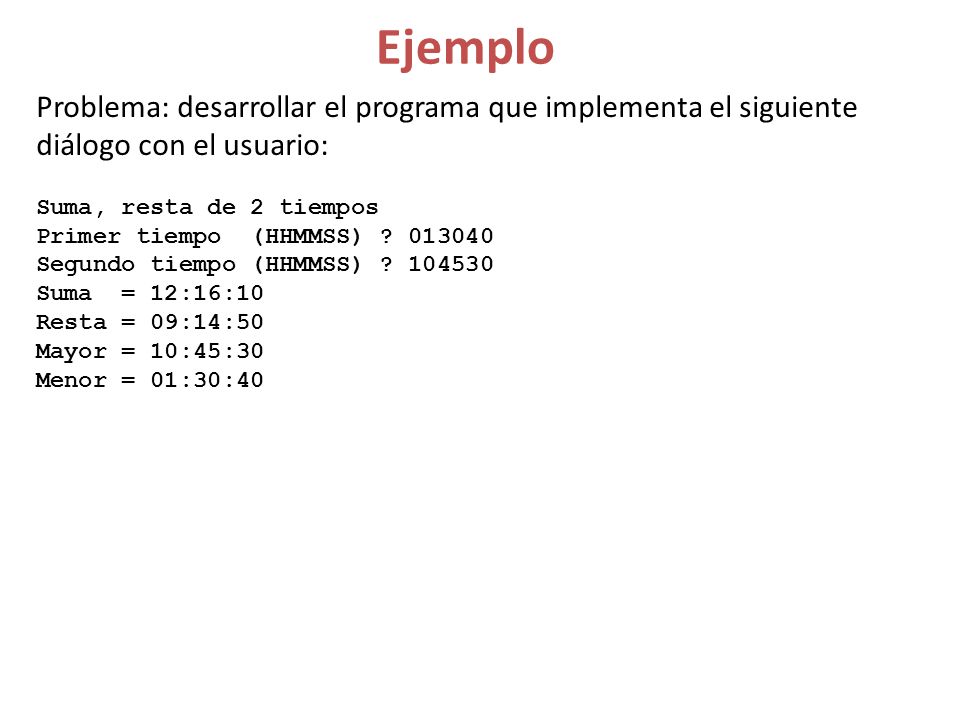

3 Ejemplo Problema: desarrollar el programa que implementa el siguiente diálogo con el usuario: Suma, resta de 2 tiempos Primer tiempo (HHMMSS) ? Segundo tiempo (HHMMSS) ? Suma = 12:16:10 Resta = 09:14:50 Mayor = 10:45:30 Menor = 01:30:40

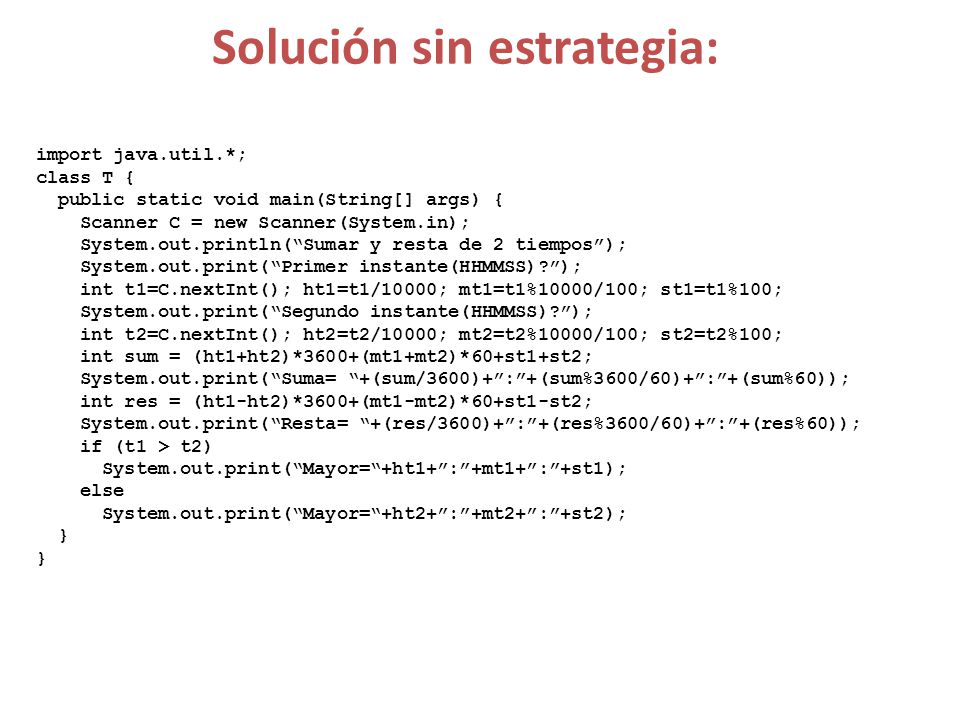

4 Solución sin estrategia:
import java.util.*; class T { public static void main(String[] args) { Scanner C = new Scanner(System.in); System.out.println(“Sumar y resta de 2 tiempos”); System.out.print(“Primer instante(HHMMSS)?”); int t1=C.nextInt(); ht1=t1/10000; mt1=t1%10000/100; st1=t1%100; System.out.print(“Segundo instante(HHMMSS)?”); int t2=C.nextInt(); ht2=t2/10000; mt2=t2%10000/100; st2=t2%100; int sum = (ht1+ht2)*3600+(mt1+mt2)*60+st1+st2; System.out.print(“Suma= “+(sum/3600)+”:”+(sum%3600/60)+”:”+(sum%60)); int res = (ht1-ht2)*3600+(mt1-mt2)*60+st1-st2; System.out.print(“Resta= “+(res/3600)+”:”+(res%3600/60)+”:”+(res%60)); if (t1 > t2) System.out.print(“Mayor=“+ht1+”:”+mt1+”:”+st1); else System.out.print(“Mayor=“+ht2+”:”+mt2+”:”+st2); }

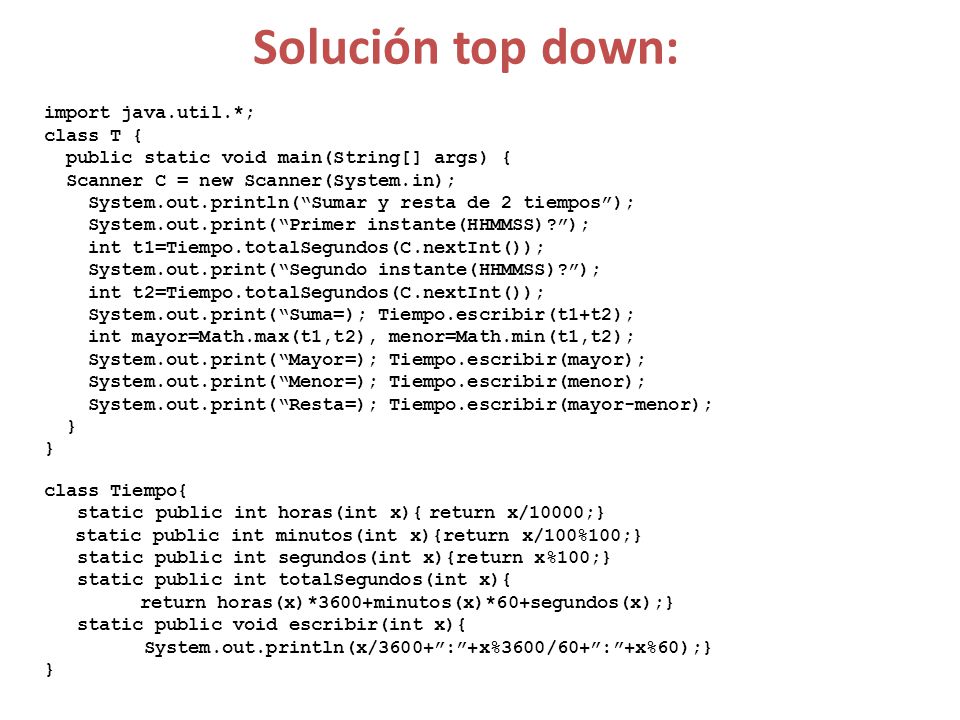

5 Solución top down: import java.util.*; class T {
public static void main(String[] args) { Scanner C = new Scanner(System.in); System.out.println(“Sumar y resta de 2 tiempos”); System.out.print(“Primer instante(HHMMSS)?”); int t1=Tiempo.totalSegundos(C.nextInt()); System.out.print(“Segundo instante(HHMMSS)?”); int t2=Tiempo.totalSegundos(C.nextInt()); System.out.print(“Suma=); Tiempo.escribir(t1+t2); int mayor=Math.max(t1,t2), menor=Math.min(t1,t2); System.out.print(“Mayor=); Tiempo.escribir(mayor); System.out.print(“Menor=); Tiempo.escribir(menor); System.out.print(“Resta=); Tiempo.escribir(mayor-menor); } class Tiempo{ static public int horas(int x){ return x/10000;} static public int minutos(int x){return x/100%100;} static public int segundos(int x){return x%100;} static public int totalSegundos(int x){ return horas(x)*3600+minutos(x)*60+segundos(x);} static public void escribir(int x){ System.out.println(x/3600+”:”+x%3600/60+”:”+x%60);} }

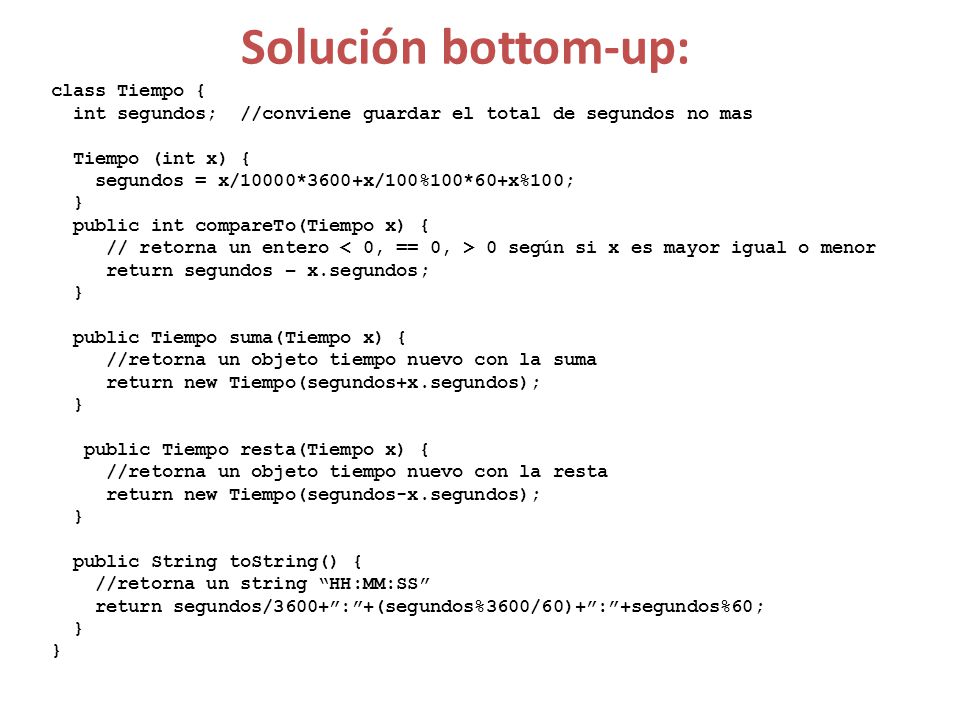

6 Solución bottom-up: class Tiempo {
int segundos; //conviene guardar el total de segundos no mas Tiempo (int x) { segundos = x/10000*3600+x/100%100*60+x%100; } public int compareTo(Tiempo x) { // retorna un entero < 0, == 0, > 0 según si x es mayor igual o menor return segundos – x.segundos; public Tiempo suma(Tiempo x) { //retorna un objeto tiempo nuevo con la suma return new Tiempo(segundos+x.segundos); public Tiempo resta(Tiempo x) { //retorna un objeto tiempo nuevo con la resta return new Tiempo(segundos-x.segundos); public String toString() { //retorna un string “HH:MM:SS” return segundos/3600+”:”+(segundos%3600/60)+”:”+segundos%60;

7 Programa class T { public static void main(String[] args) {
Tiempo t1 = new Tiempo(C.readInt(“Primer instante(HHMMSS)?“)); Tiempo t2 = new Tiempo(C.readInt(“Segundo instante(HHMMSS)?”); Tiempo t3 = t1.suma(t2); System.out.print(“Suma=”+t3.toString()); if (t1.compareTo(t2) > 0){ mayor = t1; menor = t2; } else { mayor = t2; menor = t1; } U.println(“Mayor=“+mayor.toString()); U.println(“Menor=”+menor.tostring()); U.print(“Suma =“+(t1.suma(t2)).toString()+ ”Resta=”+(t1.resta(t2)).toString());

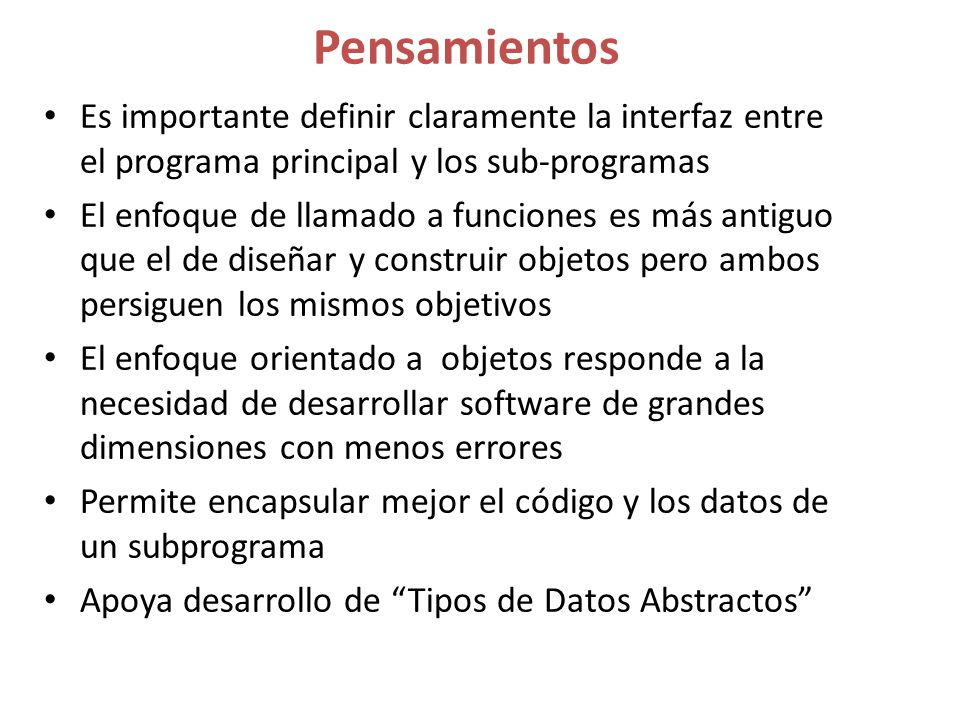

8 Pensamientos Es importante definir claramente la interfaz entre el programa principal y los sub-programas El enfoque de llamado a funciones es más antiguo que el de diseñar y construir objetos pero ambos persiguen los mismos objetivos El enfoque orientado a objetos responde a la necesidad de desarrollar software de grandes dimensiones con menos errores Permite encapsular mejor el código y los datos de un subprograma Apoya desarrollo de “Tipos de Datos Abstractos”

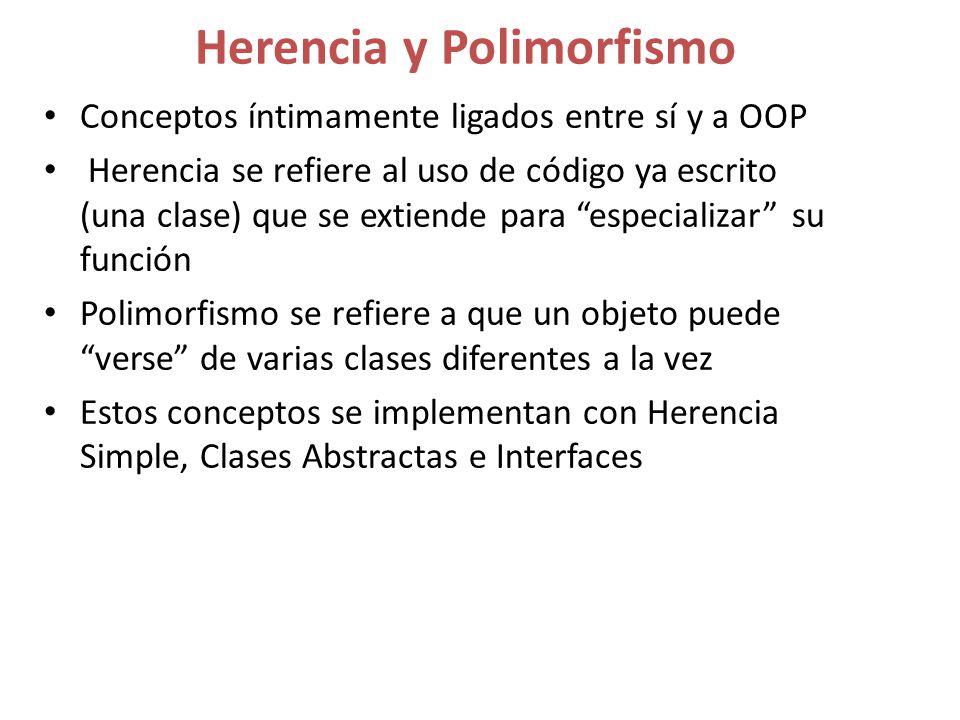

9 Herencia y Polimorfismo
Conceptos íntimamente ligados entre sí y a OOP Herencia se refiere al uso de código ya escrito (una clase) que se extiende para “especializar” su función Polimorfismo se refiere a que un objeto puede “verse” de varias clases diferentes a la vez Estos conceptos se implementan con Herencia Simple, Clases Abstractas e Interfaces

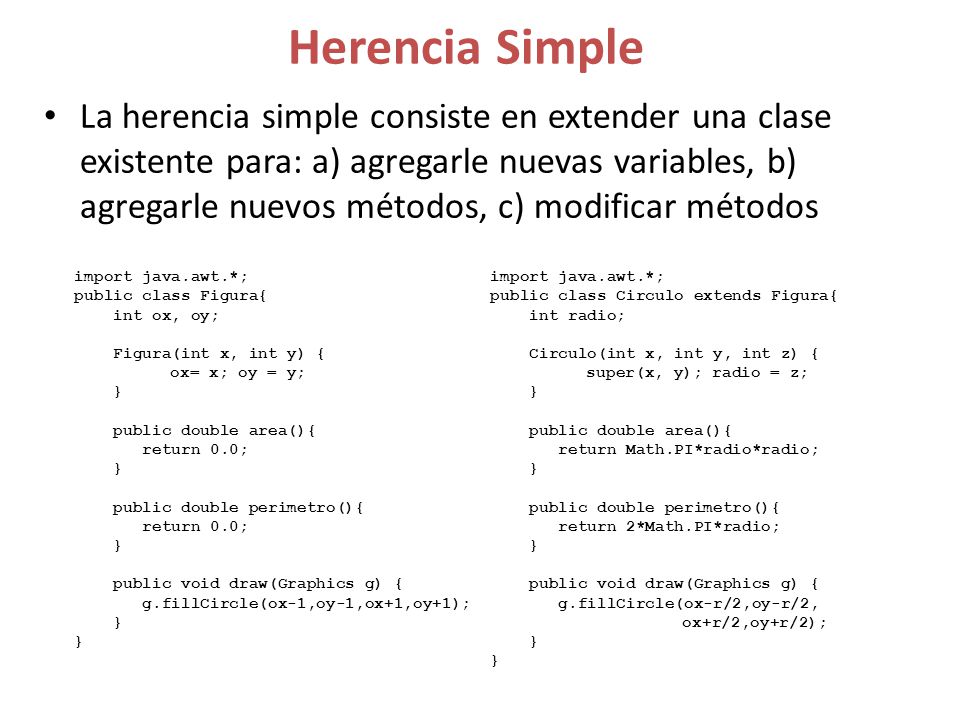

10 Herencia Simple La herencia simple consiste en extender una clase existente para: a) agregarle nuevas variables, b) agregarle nuevos métodos, c) modificar métodos import java.awt.*; public class Figura{ int ox, oy; Figura(int x, int y) { ox= x; oy = y; } public double area(){ return 0.0; public double perimetro(){ public void draw(Graphics g) { g.fillCircle(ox-1,oy-1,ox+1,oy+1); import java.awt.*; public class Circulo extends Figura{ int radio; Circulo(int x, int y, int z) { super(x, y); radio = z; } public double area(){ return Math.PI*radio*radio; public double perimetro(){ return 2*Math.PI*radio; public void draw(Graphics g) { g.fillCircle(ox-r/2,oy-r/2, ox+r/2,oy+r/2);

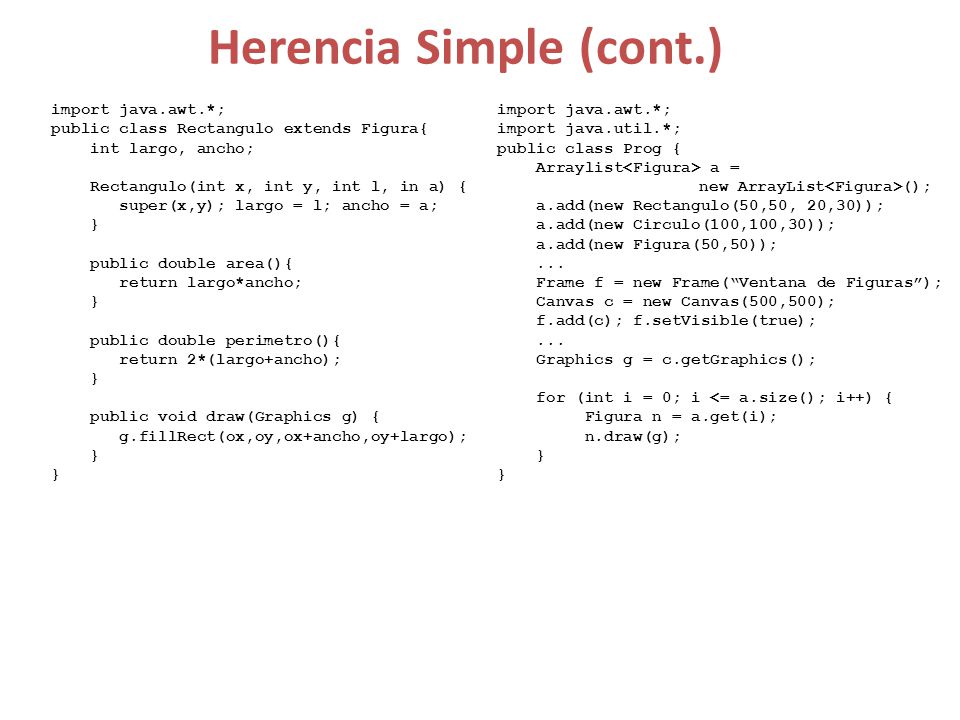

11 Herencia Simple (cont.)
import java.awt.*; public class Rectangulo extends Figura{ int largo, ancho; Rectangulo(int x, int y, int l, in a) { super(x,y); largo = l; ancho = a; } public double area(){ return largo*ancho; public double perimetro(){ return 2*(largo+ancho); public void draw(Graphics g) { g.fillRect(ox,oy,ox+ancho,oy+largo); import java.awt.*; import java.util.*; public class Prog { Arraylist<Figura> a = new ArrayList<Figura>(); a.add(new Rectangulo(50,50, 20,30)); a.add(new Circulo(100,100,30)); a.add(new Figura(50,50)); ... Frame f = new Frame(“Ventana de Figuras”); Canvas c = new Canvas(500,500); f.add(c); f.setVisible(true); Graphics g = c.getGraphics(); for (int i = 0; i <= a.size(); i++) { Figura n = a.get(i); n.draw(g); }

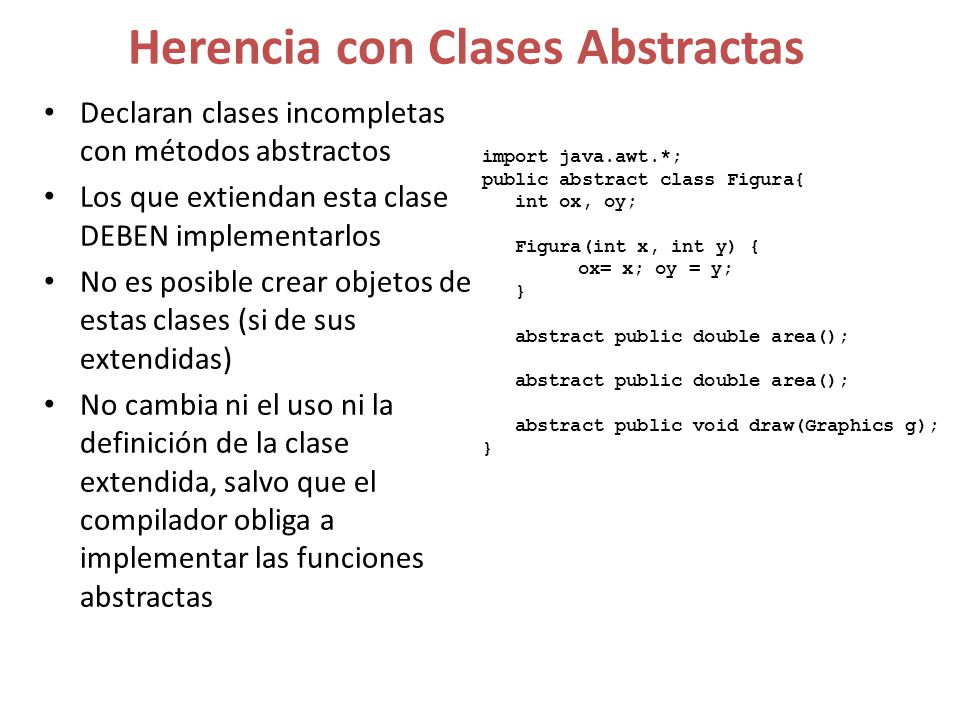

12 Herencia con Clases Abstractas
Declaran clases incompletas con métodos abstractos Los que extiendan esta clase DEBEN implementarlos No es posible crear objetos de estas clases (si de sus extendidas) No cambia ni el uso ni la definición de la clase extendida, salvo que el compilador obliga a implementar las funciones abstractas import java.awt.*; public abstract class Figura{ int ox, oy; Figura(int x, int y) { ox= x; oy = y; } abstract public double area(); abstract public void draw(Graphics g);

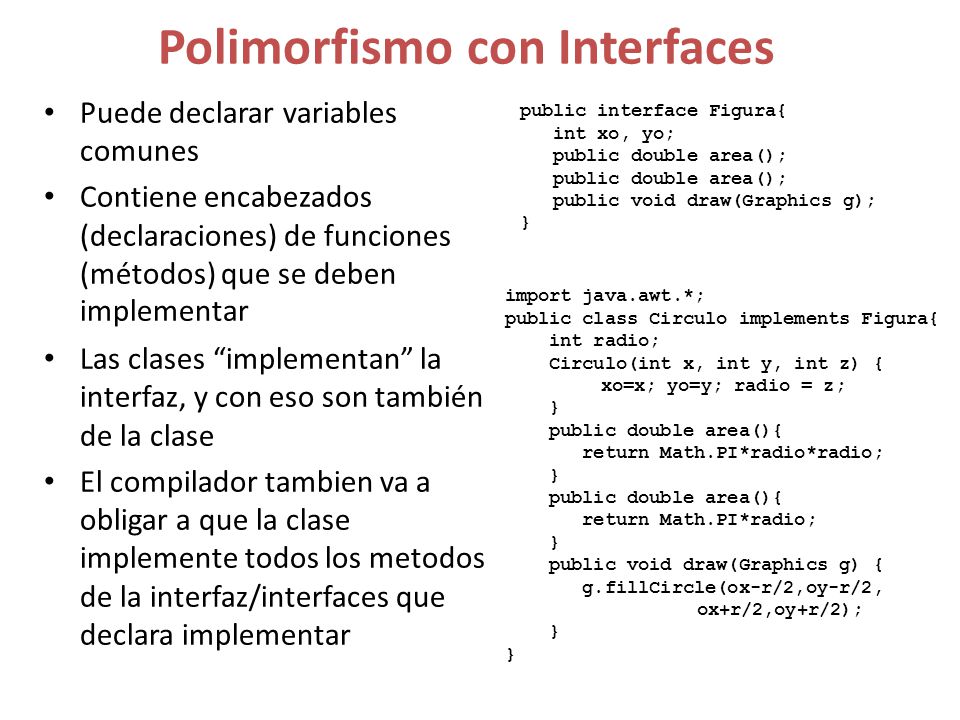

13 Polimorfismo con Interfaces
Puede declarar variables comunes Contiene encabezados (declaraciones) de funciones (métodos) que se deben implementar Las clases “implementan” la interfaz, y con eso son también de la clase El compilador tambien va a obligar a que la clase implemente todos los metodos de la interfaz/interfaces que declara implementar public interface Figura{ int xo, yo; public double area(); public void draw(Graphics g); } import java.awt.*; public class Circulo implements Figura{ int radio; Circulo(int x, int y, int z) { xo=x; yo=y; radio = z; } public double area(){ return Math.PI*radio*radio; return Math.PI*radio; public void draw(Graphics g) { g.fillCircle(ox-r/2,oy-r/2, ox+r/2,oy+r/2);

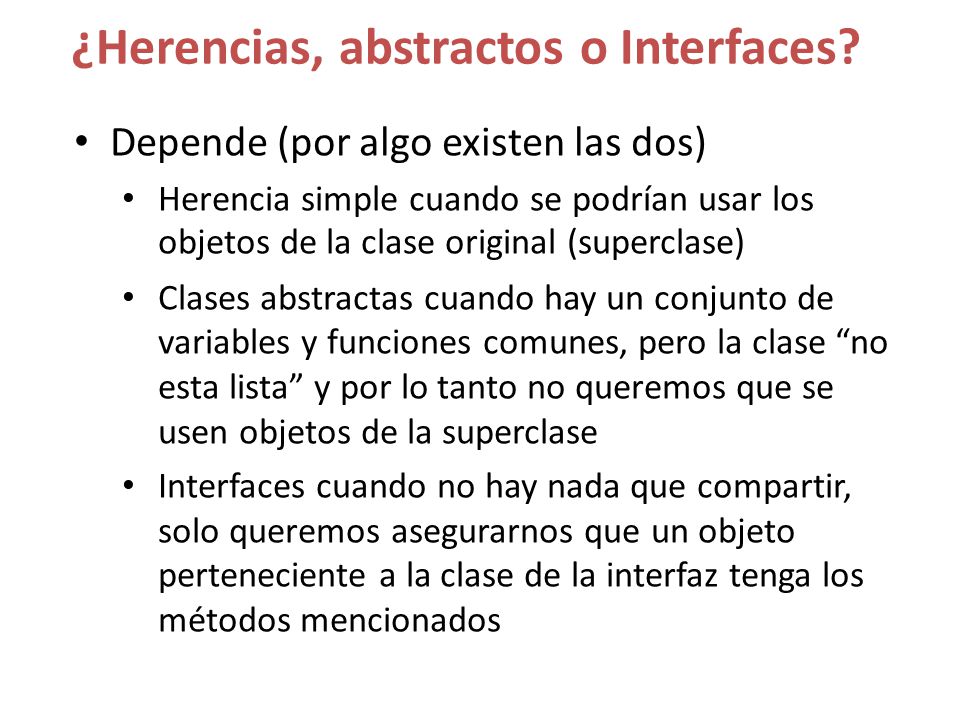

14 ¿Herencias, abstractos o Interfaces?
Depende (por algo existen las dos) Herencia simple cuando se podrían usar los objetos de la clase original (superclase) Clases abstractas cuando hay un conjunto de variables y funciones comunes, pero la clase “no esta lista” y por lo tanto no queremos que se usen objetos de la superclase Interfaces cuando no hay nada que compartir, solo queremos asegurarnos que un objeto perteneciente a la clase de la interfaz tenga los métodos mencionados

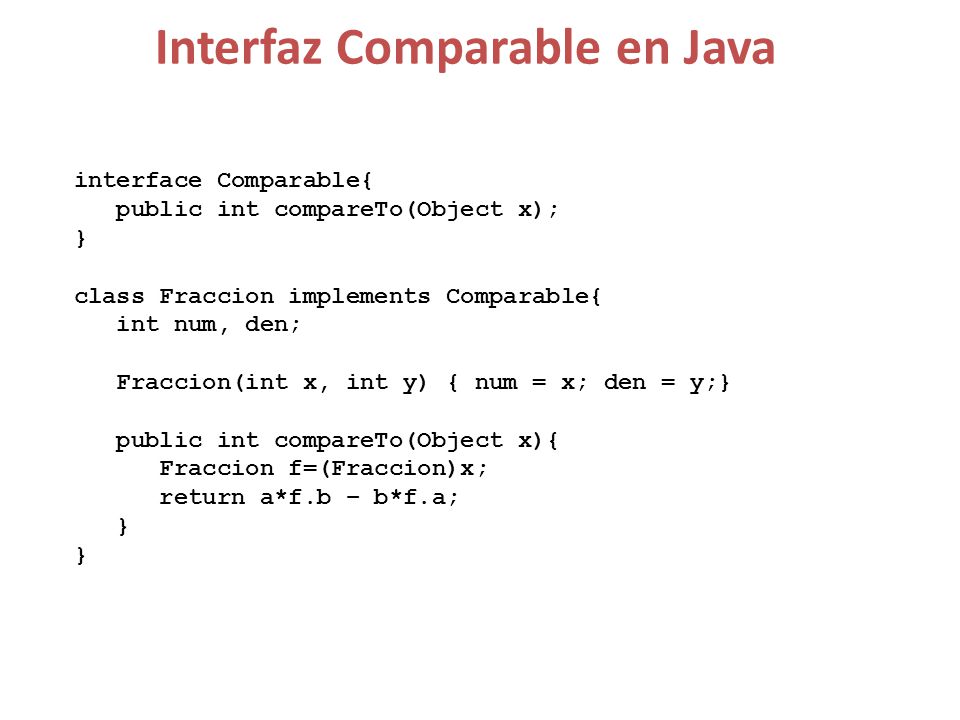

15 Interfaz Comparable en Java
interface Comparable{ public int compareTo(Object x); } class Fraccion implements Comparable{ int num, den; Fraccion(int x, int y) { num = x; den = y;} public int compareTo(Object x){ Fraccion f=(Fraccion)x; return a*f.b – b*f.a;

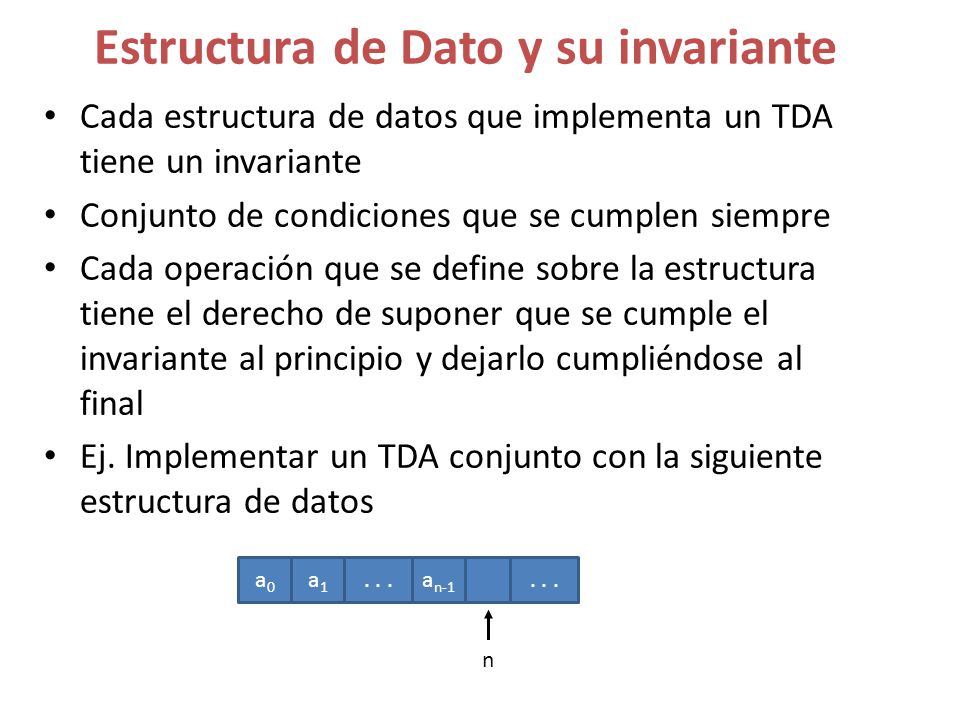

16 Estructura de Dato y su invariante
Cada estructura de datos que implementa un TDA tiene un invariante Conjunto de condiciones que se cumplen siempre Cada operación que se define sobre la estructura tiene el derecho de suponer que se cumple el invariante al principio y dejarlo cumpliéndose al final Ej. Implementar un TDA conjunto con la siguiente estructura de datos a0 a1 . . . an-1 . . . n

17 Estructuras de Datos

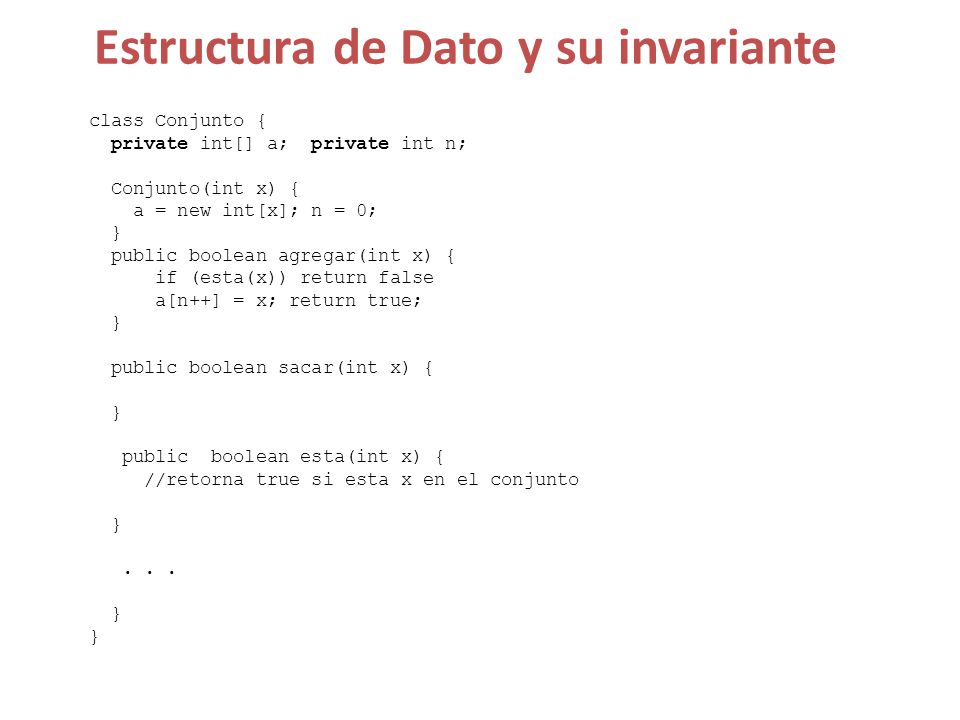

18 Estructura de Dato y su invariante
class Conjunto { private int[] a; private int n; Conjunto(int x) { a = new int[x]; n = 0; } public boolean agregar(int x) { if (esta(x)) return false a[n++] = x; return true; public boolean sacar(int x) { public boolean esta(int x) { //retorna true si esta x en el conjunto . . .
