Refractarios y Cerámicos: Diagramas de Fases

Presentación del tema: "Refractarios y Cerámicos: Diagramas de Fases"— Transcripción de la presentación:

1 Refractarios y Cerámicos: Diagramas de Fases

2

3

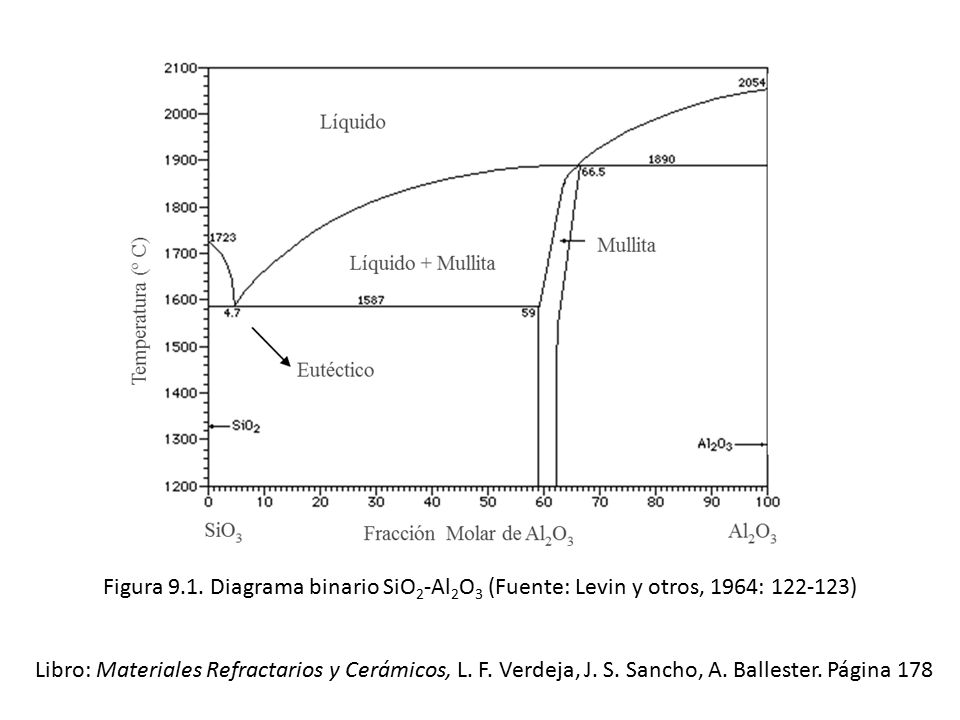

4 Figura 9.1. Diagrama binario SiO2-Al2O3 (Fuente: Levin y otros, 1964: 122-123)
Libro: Materiales Refractarios y Cerámicos, L. F. Verdeja, J. S. Sancho, A. Ballester. Página 178

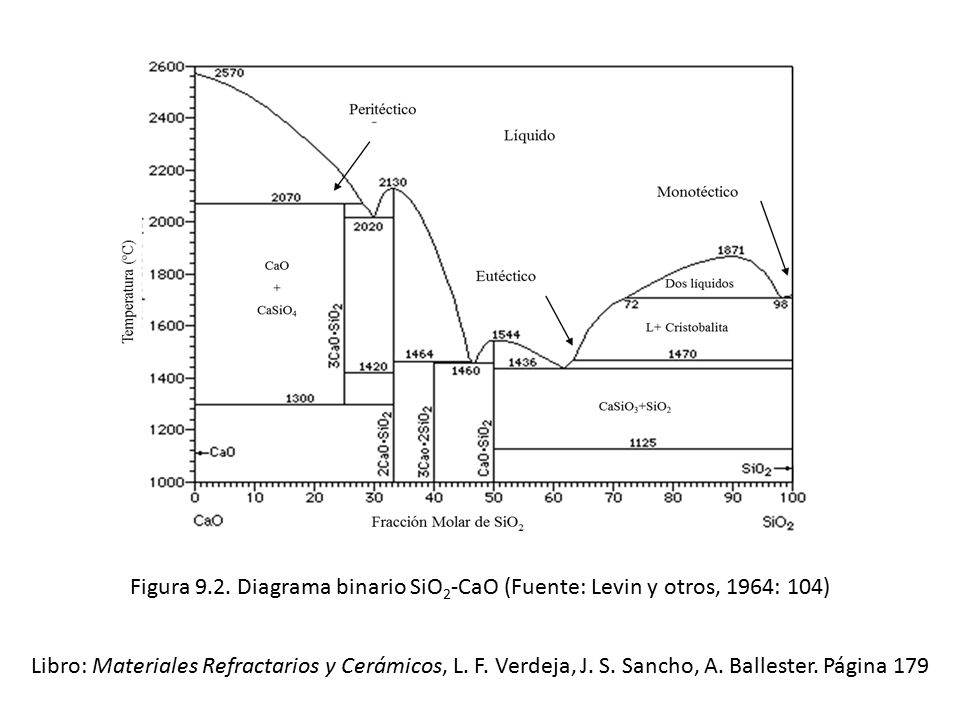

5 Figura 9.2. Diagrama binario SiO2-CaO (Fuente: Levin y otros, 1964: 104)
Libro: Materiales Refractarios y Cerámicos, L. F. Verdeja, J. S. Sancho, A. Ballester. Página 179

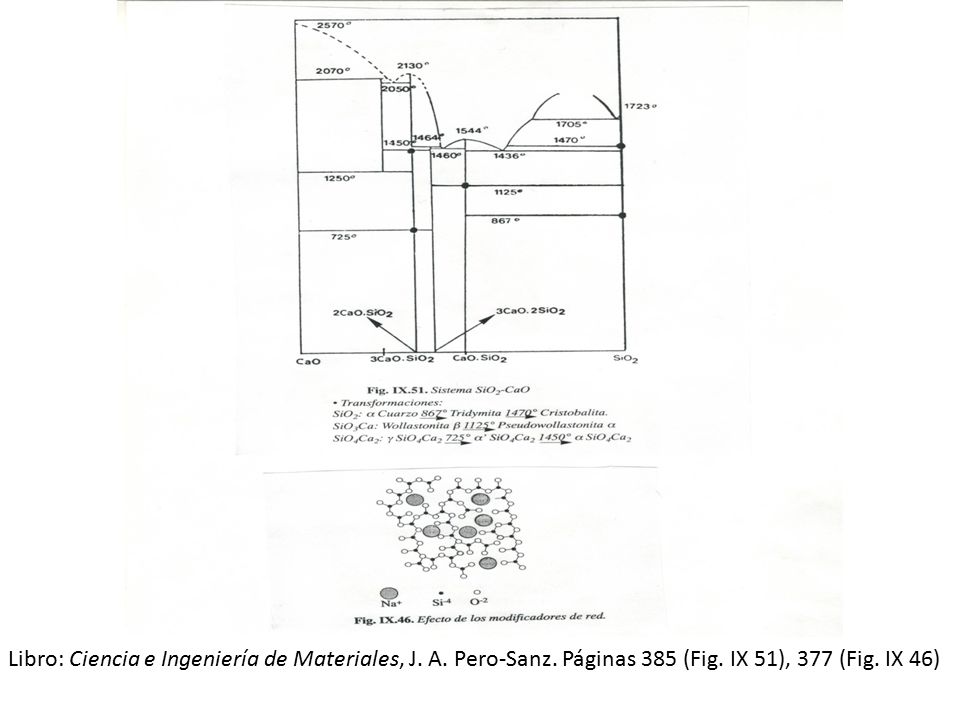

6 Libro: Ciencia e Ingeniería de Materiales, J. A. Pero-Sanz
Libro: Ciencia e Ingeniería de Materiales, J. A. Pero-Sanz. Páginas 385 (Fig. IX 51), 377 (Fig. IX 46)

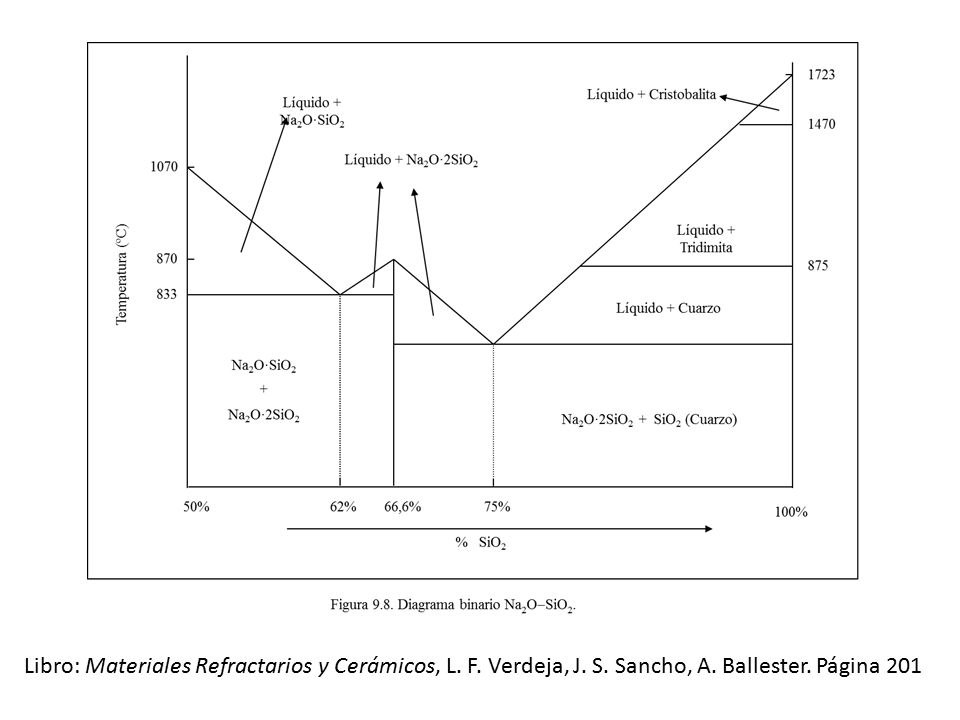

7 Libro: Materiales Refractarios y Cerámicos, L. F. Verdeja, J. S
Libro: Materiales Refractarios y Cerámicos, L. F. Verdeja, J. S. Sancho, A. Ballester. Página 201

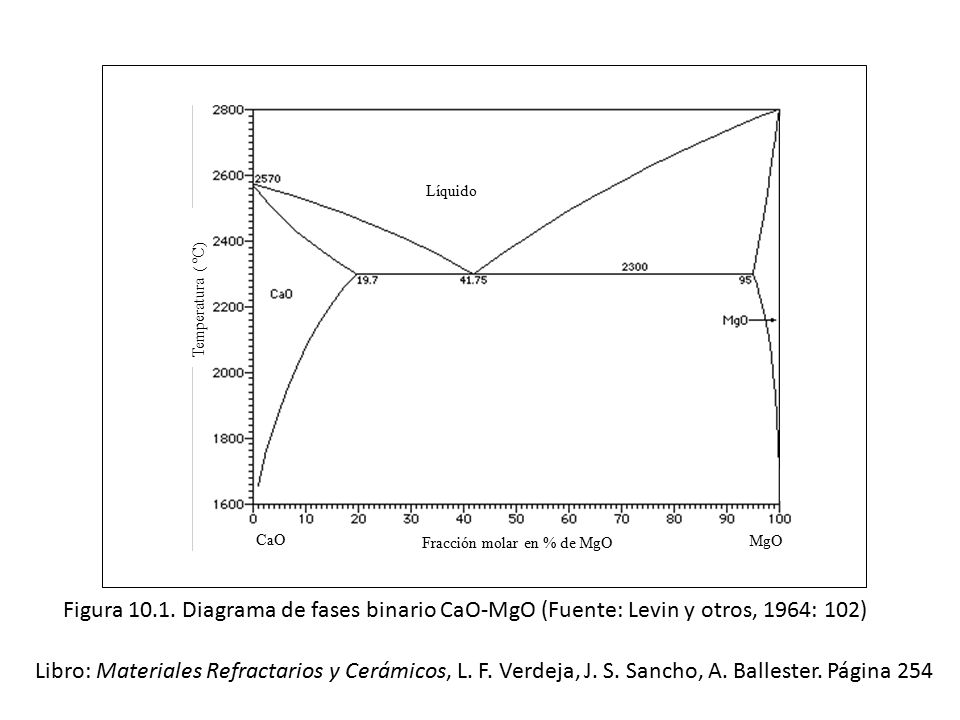

8 CaO MgO Fracción molar en % de MgO Líquido Temperatura ( ºC) Figura Diagrama de fases binario CaO-MgO (Fuente: Levin y otros, 1964: 102) Libro: Materiales Refractarios y Cerámicos, L. F. Verdeja, J. S. Sancho, A. Ballester. Página 254

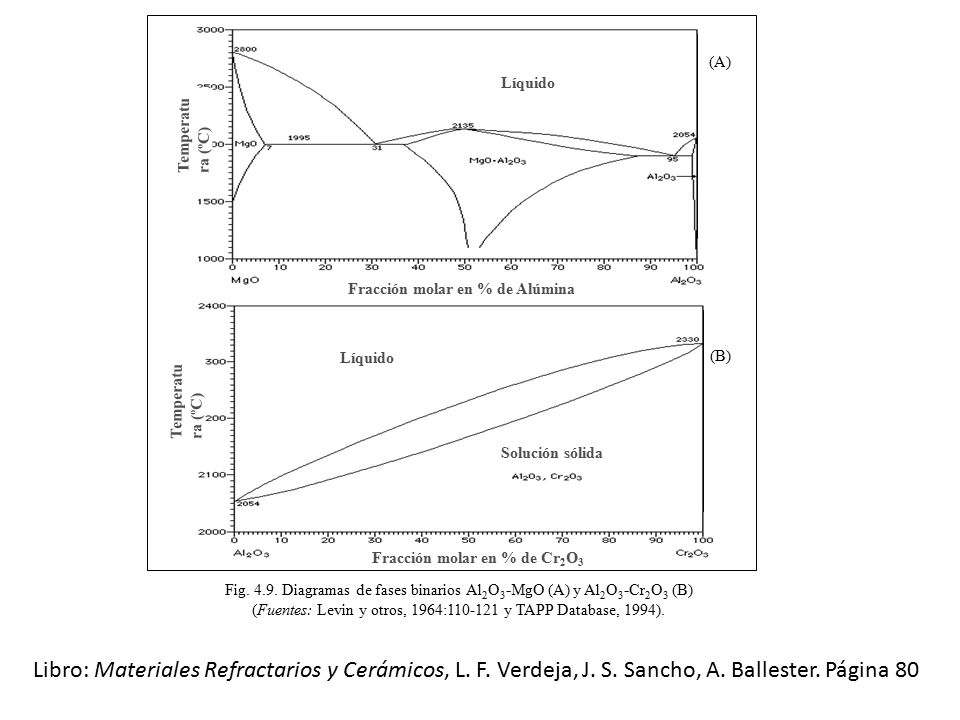

9 Fig Diagramas de fases binarios Al2O3-MgO (A) y Al2O3-Cr2O3 (B) (Fuentes: Levin y otros, 1964: y TAPP Database, 1994). (A) Fracción molar en % de Alúmina Temperatura (ºC) Líquido Fracción molar en % de Cr2O3 (B) Solución sólida Libro: Materiales Refractarios y Cerámicos, L. F. Verdeja, J. S. Sancho, A. Ballester. Página 80

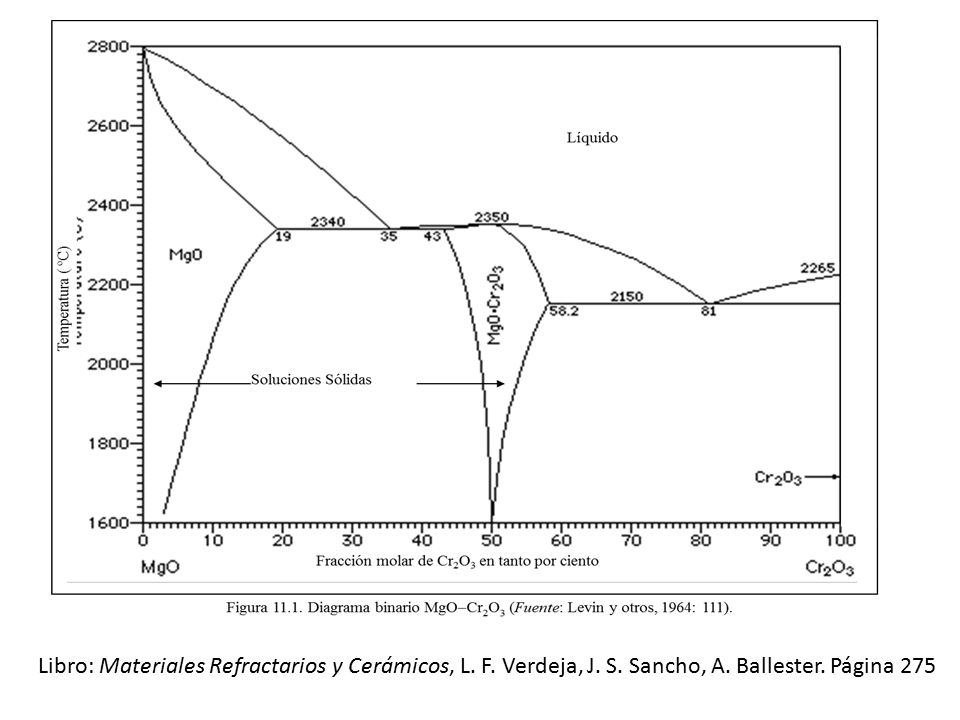

10 Libro: Materiales Refractarios y Cerámicos, L. F. Verdeja, J. S
Libro: Materiales Refractarios y Cerámicos, L. F. Verdeja, J. S. Sancho, A. Ballester. Página 275
