Comunicaciones punto a punto P2P

Presentación del tema: "Comunicaciones punto a punto P2P"— Transcripción de la presentación:

1 Comunicaciones punto a punto P2P
En MPI 1.2 solo se permiten comunicaciones que involucran dos direcciones: send y receive. MPI 2.0 permite comunicaciones de una sola dirección. get y put, pero no son muy standars aún. Comunicaciones punto a punto (o P2P, point-to-point) son de dos direcciones y en el envío del mensaje participan 2 procesos. Como ya vimos: Un mensaje consiste en un sobre (tags que indican duente y destino) y un cuerpo (Los datos). Fundamental: La mayoria de los MPI comms son construidas con operaciones P2P. MPI_SEND(buff,count,datatype,dest,tag,comm) MPI_RECV(buff,count,datatype,source,tag,comm,status) Se pueden usar Wildcards para source y tag, pero no para comunicador Retorna un error si el buffer de mensaje excede el permitido por el recv. Y eso es responsabilidad del usuario, asi como verificar que los datatypes coincidan

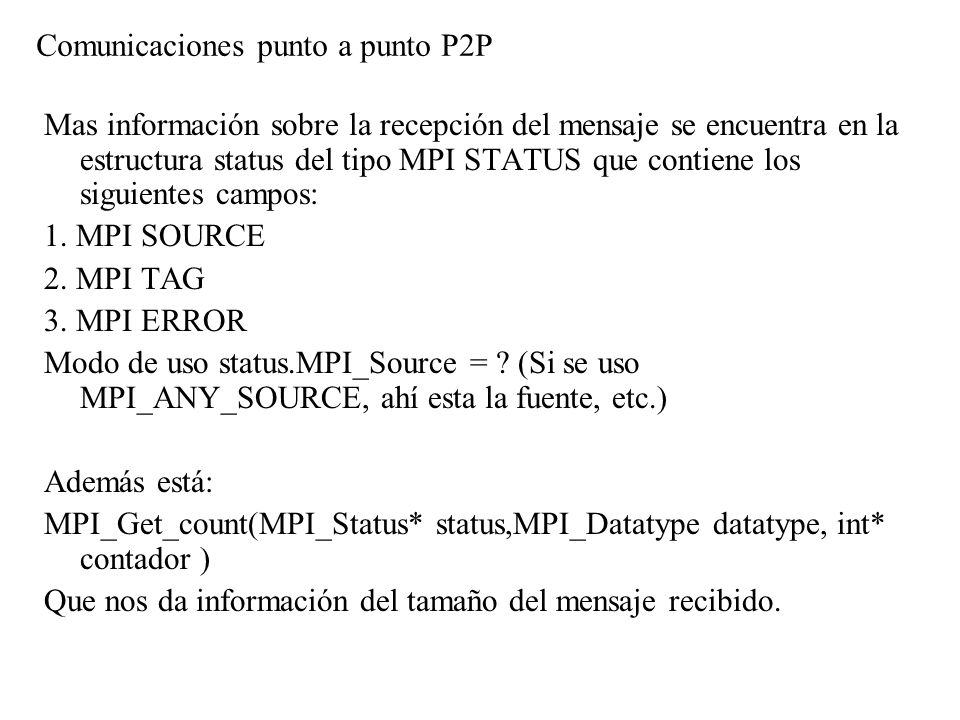

2 Comunicaciones punto a punto P2P
Mas información sobre la recepción del mensaje se encuentra en la estructura status del tipo MPI STATUS que contiene los siguientes campos: 1. MPI SOURCE 2. MPI TAG 3. MPI ERROR Modo de uso status.MPI_Source = ? (Si se uso MPI_ANY_SOURCE, ahí esta la fuente, etc.) Además está: MPI_Get_count(MPI_Status* status,MPI_Datatype datatype, int* contador ) Que nos da información del tamaño del mensaje recibido.

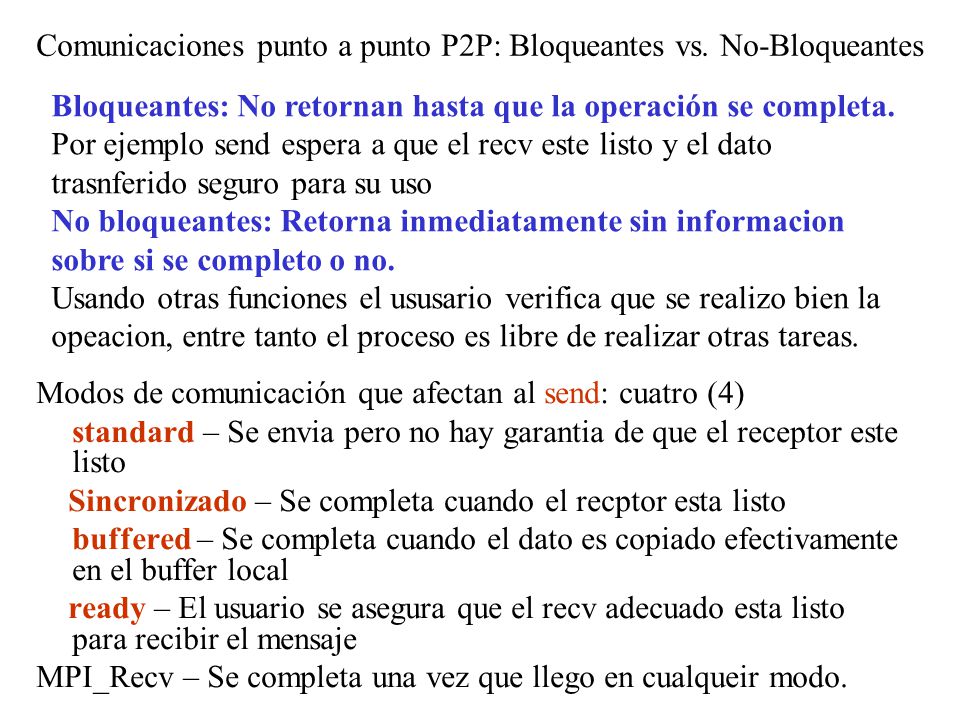

3 Comunicaciones punto a punto P2P: Bloqueantes vs. No-Bloqueantes
Bloqueantes: No retornan hasta que la operación se completa. Por ejemplo send espera a que el recv este listo y el dato trasnferido seguro para su uso No bloqueantes: Retorna inmediatamente sin informacion sobre si se completo o no. Usando otras funciones el ususario verifica que se realizo bien la opeacion, entre tanto el proceso es libre de realizar otras tareas. Modos de comunicación que afectan al send: cuatro (4) standard – Se envia pero no hay garantia de que el receptor este listo Sincronizado – Se completa cuando el recptor esta listo buffered – Se completa cuando el dato es copiado efectivamente en el buffer local ready – El usuario se asegura que el recv adecuado esta listo para recibir el mensaje MPI_Recv – Se completa una vez que llego en cualqueir modo.

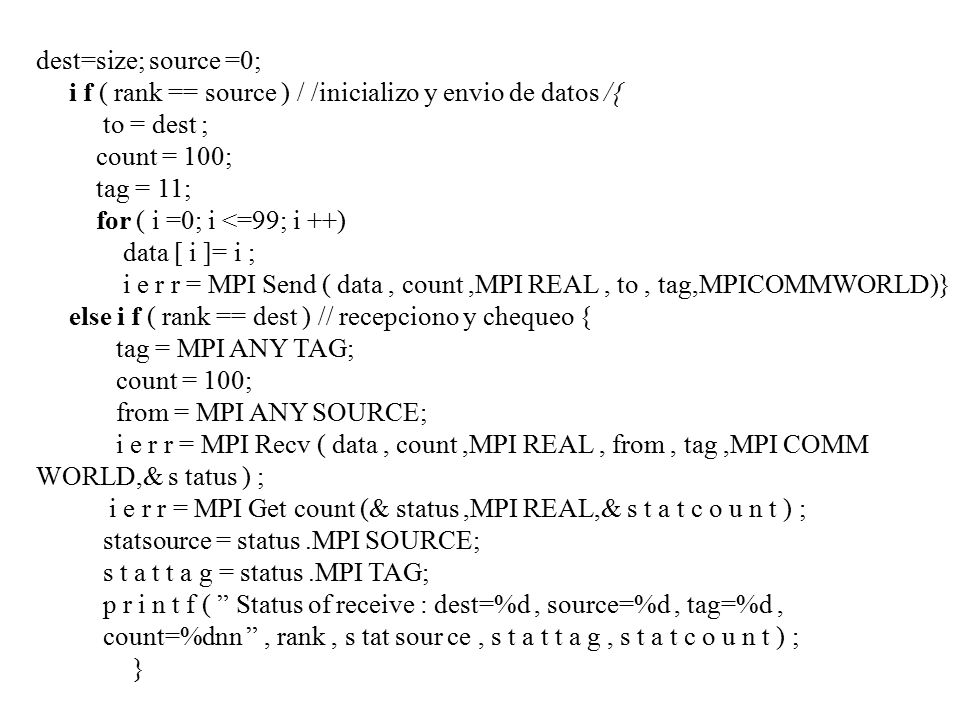

4 dest=size; source =0; i f ( rank == source ) / /inicializo y envio de datos /{ to = dest ; count = 100; tag = 11; for ( i =0; i <=99; i ++) data [ i ]= i ; i e r r = MPI Send ( data , count ,MPI REAL , to , tag,MPICOMMWORLD)} else i f ( rank == dest ) // recepciono y chequeo { tag = MPI ANY TAG; from = MPI ANY SOURCE; i e r r = MPI Recv ( data , count ,MPI REAL , from , tag ,MPI COMM WORLD,& s tatus ) ; i e r r = MPI Get count (& status ,MPI REAL,& s t a t c o u n t ) ; statsource = status .MPI SOURCE; s t a t t a g = status .MPI TAG; p r i n t f ( ” Status of receive : dest=%d , source=%d , tag=%d , count=%dnn ” , rank , s tat sour ce , s t a t t a g , s t a t c o u n t ) ; }

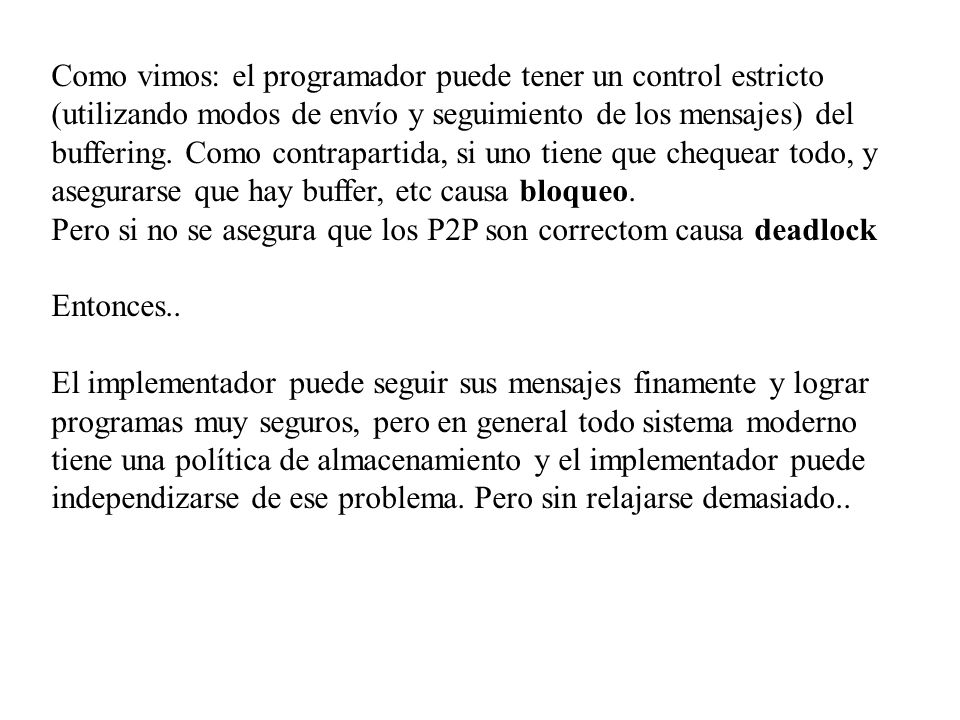

5 Como vimos: el programador puede tener un control estricto (utilizando modos de envío y seguimiento de los mensajes) del buffering. Como contrapartida, si uno tiene que chequear todo, y asegurarse que hay buffer, etc causa bloqueo. Pero si no se asegura que los P2P son correctom causa deadlock Entonces.. El implementador puede seguir sus mensajes finamente y lograr programas muy seguros, pero en general todo sistema moderno tiene una política de almacenamiento y el implementador puede independizarse de ese problema. Pero sin relajarse demasiado..

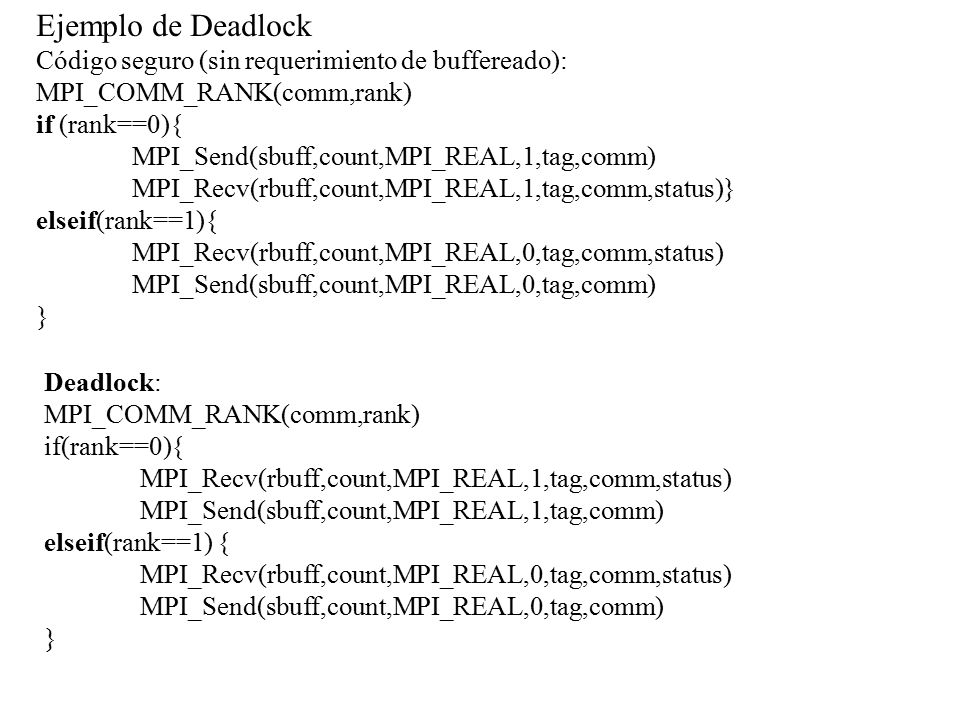

6 Ejemplo de Deadlock Código seguro (sin requerimiento de buffereado):
MPI_COMM_RANK(comm,rank) if (rank==0){ MPI_Send(sbuff,count,MPI_REAL,1,tag,comm) MPI_Recv(rbuff,count,MPI_REAL,1,tag,comm,status)} elseif(rank==1){ MPI_Recv(rbuff,count,MPI_REAL,0,tag,comm,status) MPI_Send(sbuff,count,MPI_REAL,0,tag,comm) } Deadlock: MPI_COMM_RANK(comm,rank) if(rank==0){ MPI_Recv(rbuff,count,MPI_REAL,1,tag,comm,status) MPI_Send(sbuff,count,MPI_REAL,1,tag,comm) elseif(rank==1) { MPI_Recv(rbuff,count,MPI_REAL,0,tag,comm,status) MPI_Send(sbuff,count,MPI_REAL,0,tag,comm) }

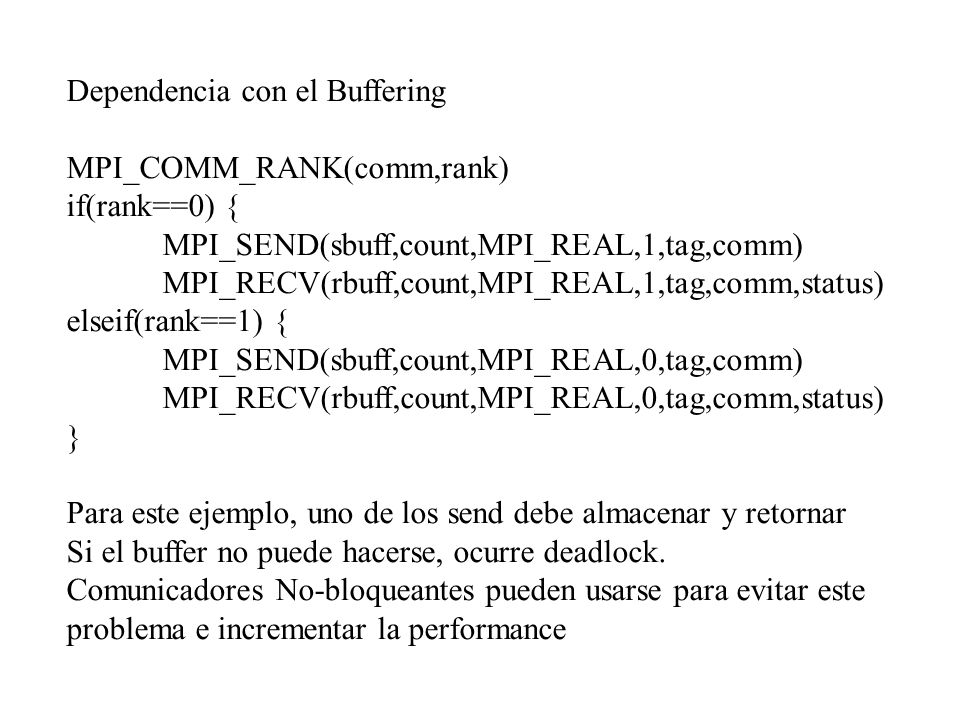

7 Dependencia con el Buffering
MPI_COMM_RANK(comm,rank) if(rank==0) { MPI_SEND(sbuff,count,MPI_REAL,1,tag,comm) MPI_RECV(rbuff,count,MPI_REAL,1,tag,comm,status) elseif(rank==1) { MPI_SEND(sbuff,count,MPI_REAL,0,tag,comm) MPI_RECV(rbuff,count,MPI_REAL,0,tag,comm,status) } Para este ejemplo, uno de los send debe almacenar y retornar Si el buffer no puede hacerse, ocurre deadlock. Comunicadores No-bloqueantes pueden usarse para evitar este problema e incrementar la performance

8 Sends & Receives no bloqueantes
Ventajas: 1. Es fácil obtener código que no se cuelgue 2. Puede reducir la latencia (requiere una gran atención a la programación) Desventajas: Código un poco mas complicado 2. Mas difícil de seguir los que sucede en el código MPI_ISEND(buff,count,datatype,dest,tag,comm,request) MPI_IRECV(buff,count,datatype,dest,tag,comm,request) request manejador Se utiliza para encolar el estado de la comunicación El usuario no debe sobreescribir el buffer de recepción o utilizar su contenido si no esta seguro de haberlo recibido. (OBVIO!! Pero…)

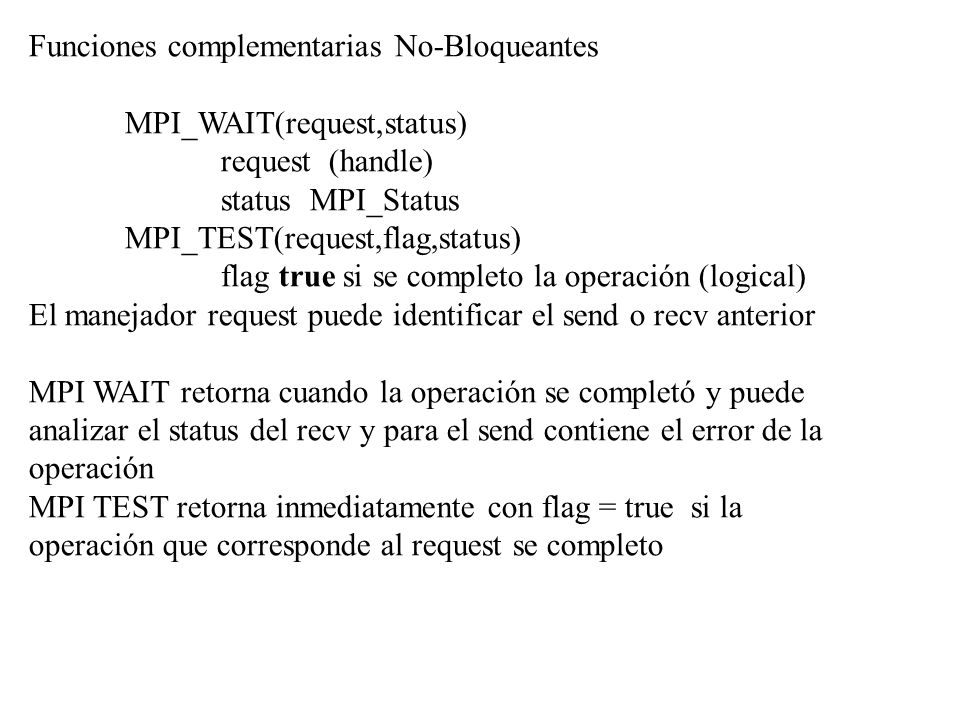

9 Funciones complementarias No-Bloqueantes
MPI_WAIT(request,status) request (handle) status MPI_Status MPI_TEST(request,flag,status) flag true si se completo la operación (logical) El manejador request puede identificar el send o recv anterior MPI WAIT retorna cuando la operación se completó y puede analizar el status del recv y para el send contiene el error de la operación MPI TEST retorna inmediatamente con flag = true si la operación que corresponde al request se completo

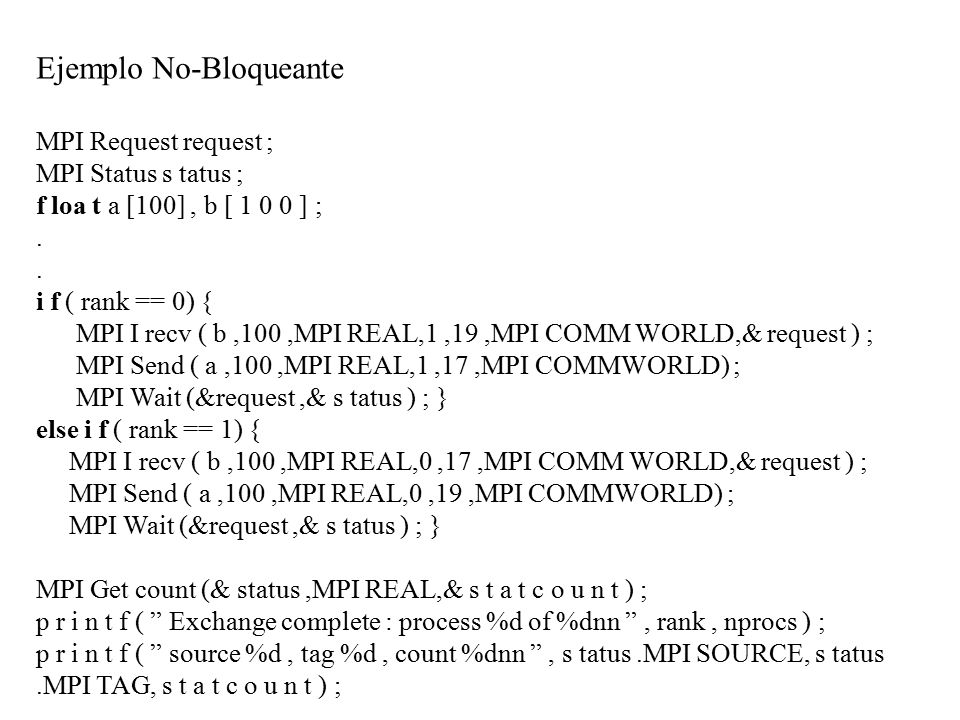

10 Ejemplo No-Bloqueante
MPI Request request ; MPI Status s tatus ; f loa t a [100] , b [ ] ; . i f ( rank == 0) { MPI I recv ( b ,100 ,MPI REAL,1 ,19 ,MPI COMM WORLD,& request ) ; MPI Send ( a ,100 ,MPI REAL,1 ,17 ,MPI COMMWORLD) ; MPI Wait (&request ,& s tatus ) ; } else i f ( rank == 1) { MPI I recv ( b ,100 ,MPI REAL,0 ,17 ,MPI COMM WORLD,& request ) ; MPI Send ( a ,100 ,MPI REAL,0 ,19 ,MPI COMMWORLD) ; MPI Get count (& status ,MPI REAL,& s t a t c o u n t ) ; p r i n t f ( ” Exchange complete : process %d of %dnn ” , rank , nprocs ) ; p r i n t f ( ” source %d , tag %d , count %dnn ” , s tatus .MPI SOURCE, s tatus .MPI TAG, s t a t c o u n t ) ;

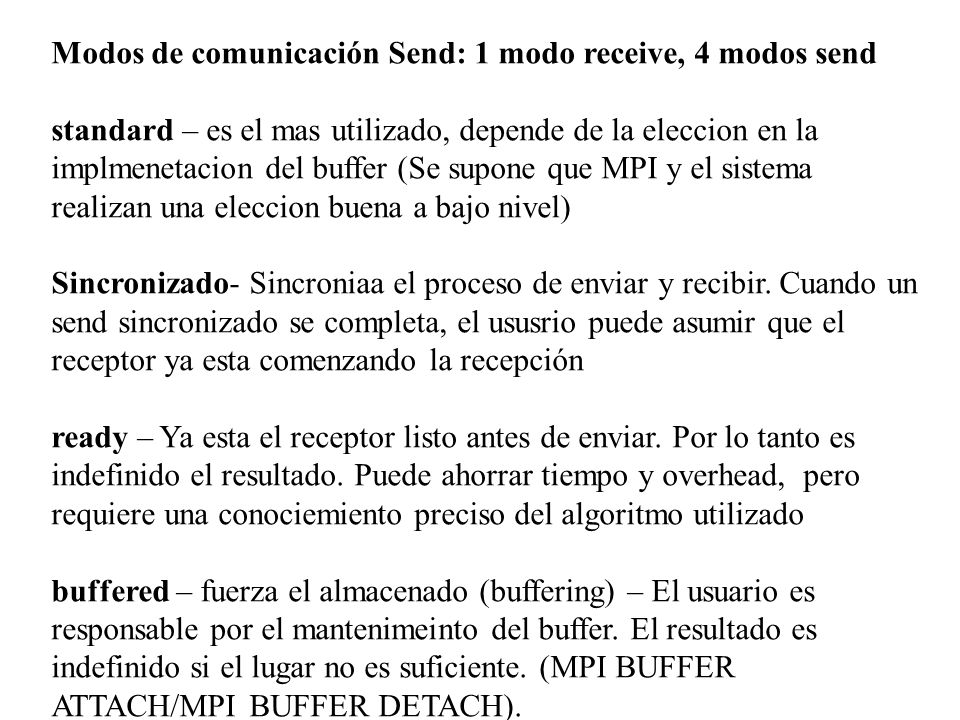

11 Modos de comunicación Send: 1 modo receive, 4 modos send
standard – es el mas utilizado, depende de la eleccion en la implmenetacion del buffer (Se supone que MPI y el sistema realizan una eleccion buena a bajo nivel) Sincronizado- Sincroniaa el proceso de enviar y recibir. Cuando un send sincronizado se completa, el ususrio puede asumir que el receptor ya esta comenzando la recepción ready – Ya esta el receptor listo antes de enviar. Por lo tanto es indefinido el resultado. Puede ahorrar tiempo y overhead, pero requiere una conociemiento preciso del algoritmo utilizado buffered – fuerza el almacenado (buffering) – El usuario es responsable por el mantenimeinto del buffer. El resultado es indefinido si el lugar no es suficiente. (MPI BUFFER ATTACH/MPI BUFFER DETACH).

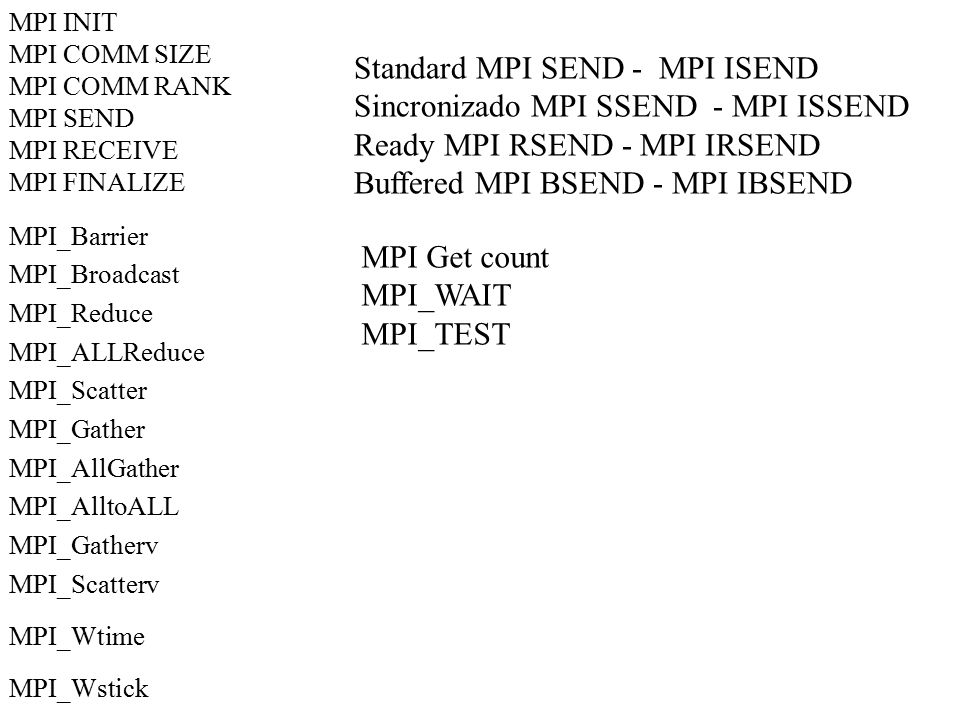

12 Standard MPI SEND - MPI ISEND Sincronizado MPI SSEND - MPI ISSEND
MPI INIT MPI COMM SIZE MPI COMM RANK MPI SEND MPI RECEIVE MPI FINALIZE Standard MPI SEND - MPI ISEND Sincronizado MPI SSEND - MPI ISSEND Ready MPI RSEND - MPI IRSEND Buffered MPI BSEND - MPI IBSEND MPI_Barrier MPI_Broadcast MPI_Reduce MPI_ALLReduce MPI_Scatter MPI_Gather MPI_AllGather MPI_AlltoALL MPI_Gatherv MPI_Scatterv MPI_Wtime MPI_Wstick MPI Get count MPI_WAIT MPI_TEST

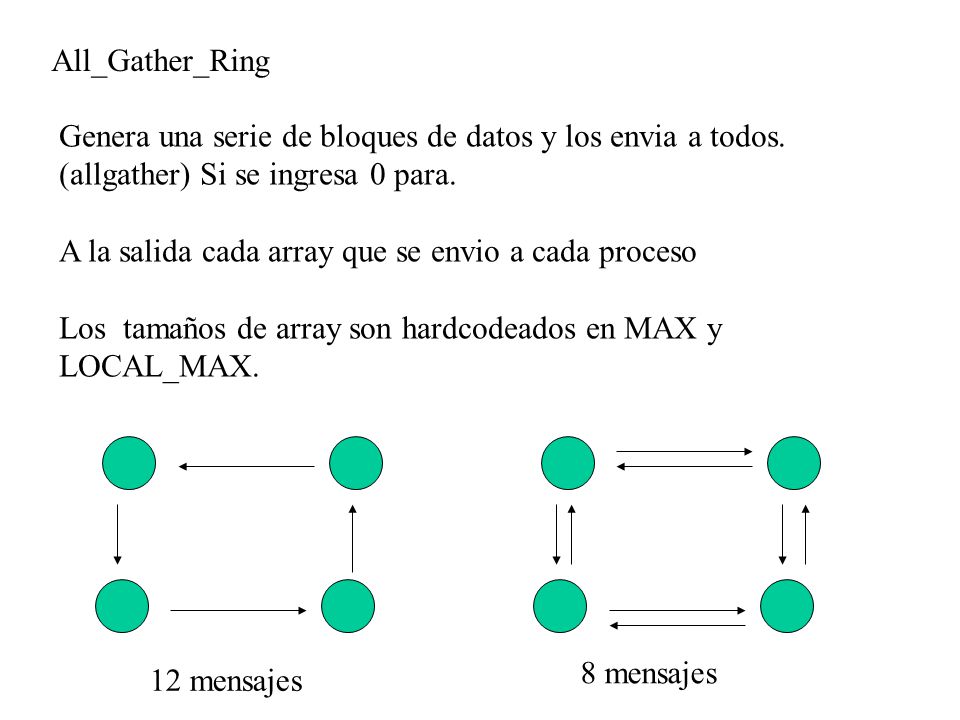

13 All_Gather_Ring Genera una serie de bloques de datos y los envia a todos. (allgather) Si se ingresa 0 para. A la salida cada array que se envio a cada proceso Los tamaños de array son hardcodeados en MAX y LOCAL_MAX. 8 mensajes 12 mensajes

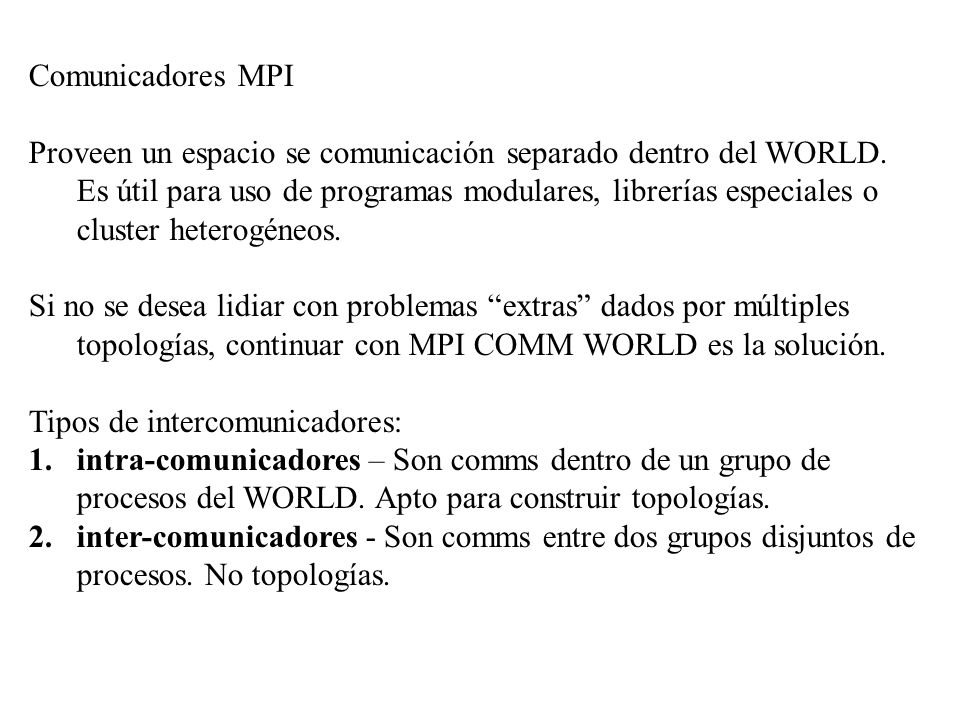

14 Comunicadores MPI Proveen un espacio se comunicación separado dentro del WORLD. Es útil para uso de programas modulares, librerías especiales o cluster heterogéneos. Si no se desea lidiar con problemas “extras” dados por múltiples topologías, continuar con MPI COMM WORLD es la solución. Tipos de intercomunicadores: intra-comunicadores – Son comms dentro de un grupo de procesos del WORLD. Apto para construir topologías. inter-comunicadores - Son comms entre dos grupos disjuntos de procesos. No topologías.

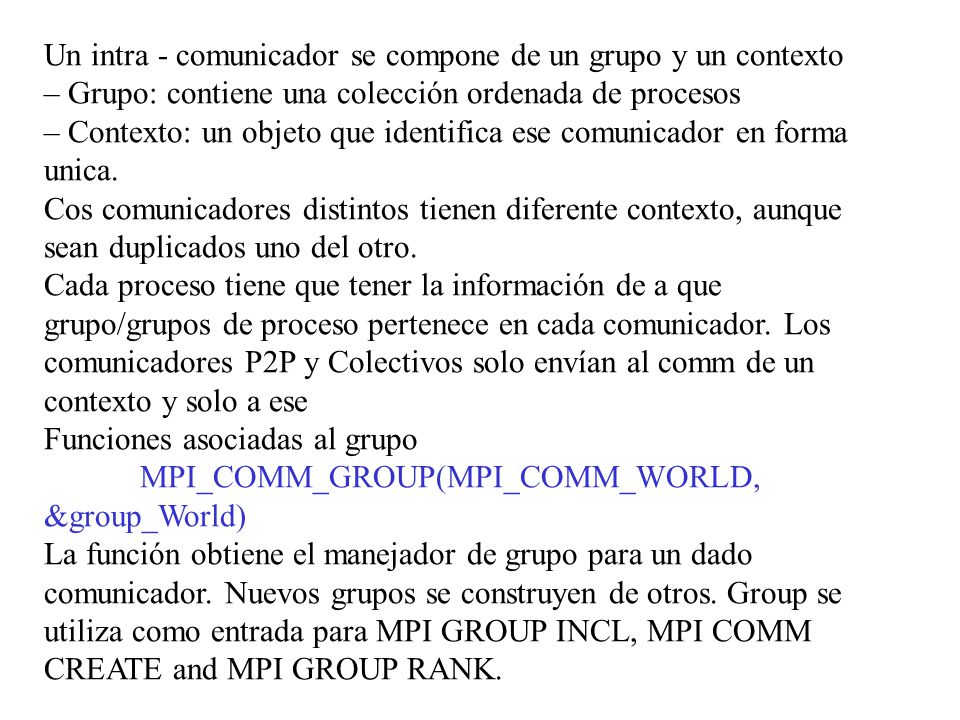

15 Un intra - comunicador se compone de un grupo y un contexto
– Grupo: contiene una colección ordenada de procesos – Contexto: un objeto que identifica ese comunicador en forma unica. Cos comunicadores distintos tienen diferente contexto, aunque sean duplicados uno del otro. Cada proceso tiene que tener la información de a que grupo/grupos de proceso pertenece en cada comunicador. Los comunicadores P2P y Colectivos solo envían al comm de un contexto y solo a ese Funciones asociadas al grupo MPI_COMM_GROUP(MPI_COMM_WORLD, &group_World) La función obtiene el manejador de grupo para un dado comunicador. Nuevos grupos se construyen de otros. Group se utiliza como entrada para MPI GROUP INCL, MPI COMM CREATE and MPI GROUP RANK.

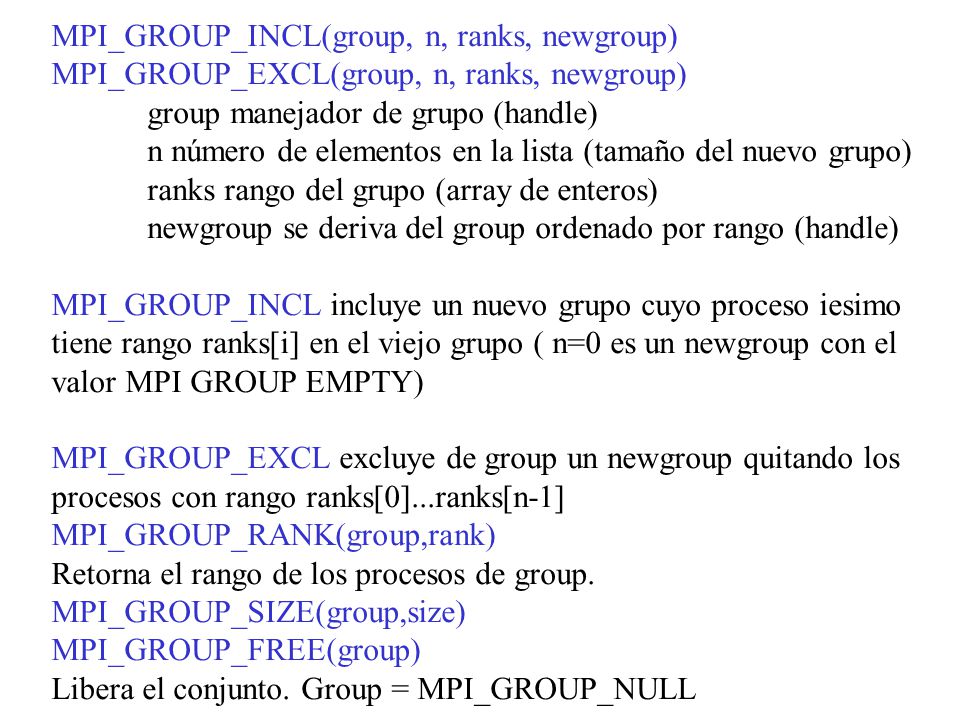

16 MPI_GROUP_INCL(group, n, ranks, newgroup)
MPI_GROUP_EXCL(group, n, ranks, newgroup) group manejador de grupo (handle) n número de elementos en la lista (tamaño del nuevo grupo) ranks rango del grupo (array de enteros) newgroup se deriva del group ordenado por rango (handle) MPI_GROUP_INCL incluye un nuevo grupo cuyo proceso iesimo tiene rango ranks[i] en el viejo grupo ( n=0 es un newgroup con el valor MPI GROUP EMPTY) MPI_GROUP_EXCL excluye de group un newgroup quitando los procesos con rango ranks[0]...ranks[n-1] MPI_GROUP_RANK(group,rank) Retorna el rango de los procesos de group. MPI_GROUP_SIZE(group,size) MPI_GROUP_FREE(group) Libera el conjunto. Group = MPI_GROUP_NULL

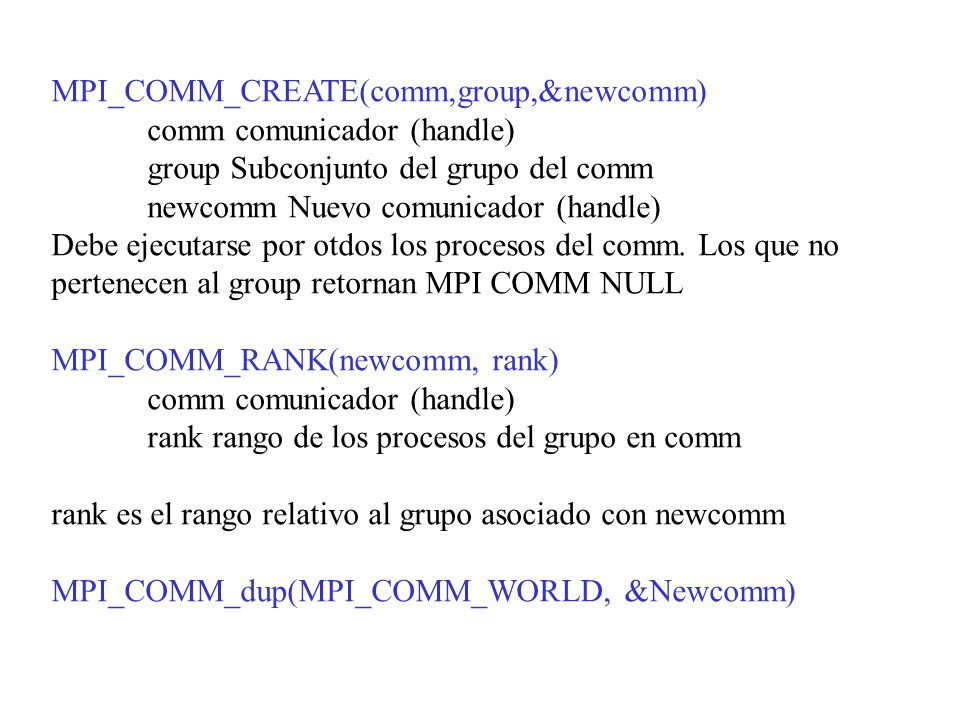

17 MPI_COMM_CREATE(comm,group,&newcomm)
comm comunicador (handle) group Subconjunto del grupo del comm newcomm Nuevo comunicador (handle) Debe ejecutarse por otdos los procesos del comm. Los que no pertenecen al group retornan MPI COMM NULL MPI_COMM_RANK(newcomm, rank) rank rango de los procesos del grupo en comm rank es el rango relativo al grupo asociado con newcomm MPI_COMM_dup(MPI_COMM_WORLD, &Newcomm)

18 MPI_COMM_SPLIT(comm, pnew, ranknew, &newcomm)
pnew controla el subconjunto a crear (int) ranknew de los procesos del nuevo comm Particiona al grupo asociado al comm en grupos disjuntos, uno por cada color. Cada proceso puede tener su porpio color y key rank en un nuevo comunicador es relativo al rango en el viejo Es una función muy útil para partir un grupo de comunicadores simple en un numero controlado por el usuario de subgrupos.

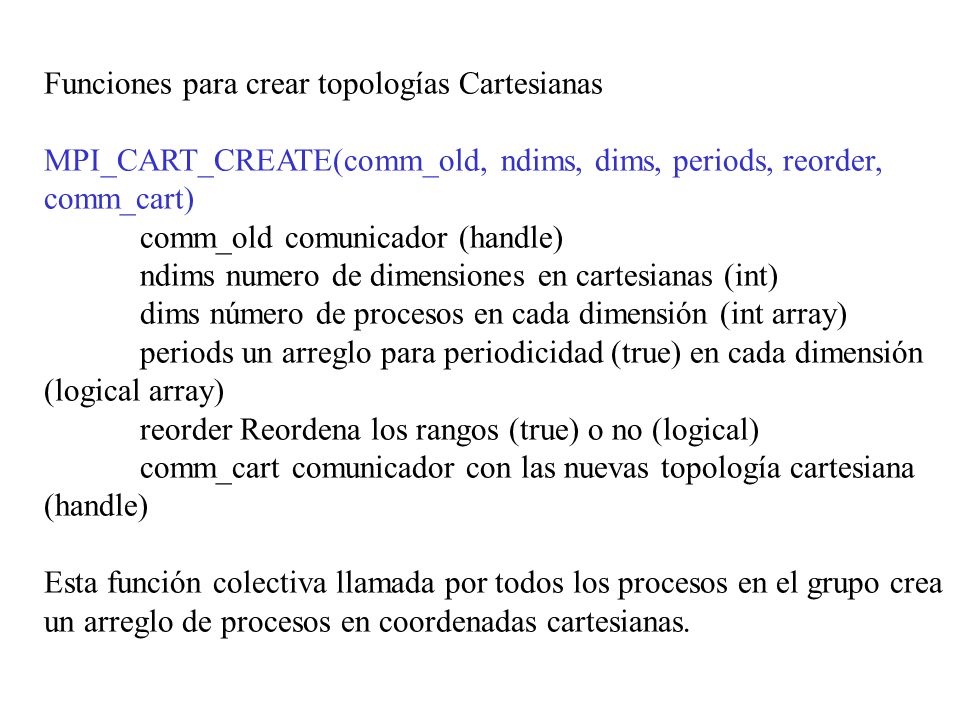

19 Funciones para crear topologías Cartesianas
MPI_CART_CREATE(comm_old, ndims, dims, periods, reorder, comm_cart) comm_old comunicador (handle) ndims numero de dimensiones en cartesianas (int) dims número de procesos en cada dimensión (int array) periods un arreglo para periodicidad (true) en cada dimensión (logical array) reorder Reordena los rangos (true) o no (logical) comm_cart comunicador con las nuevas topología cartesiana (handle) Esta función colectiva llamada por todos los procesos en el grupo crea un arreglo de procesos en coordenadas cartesianas.

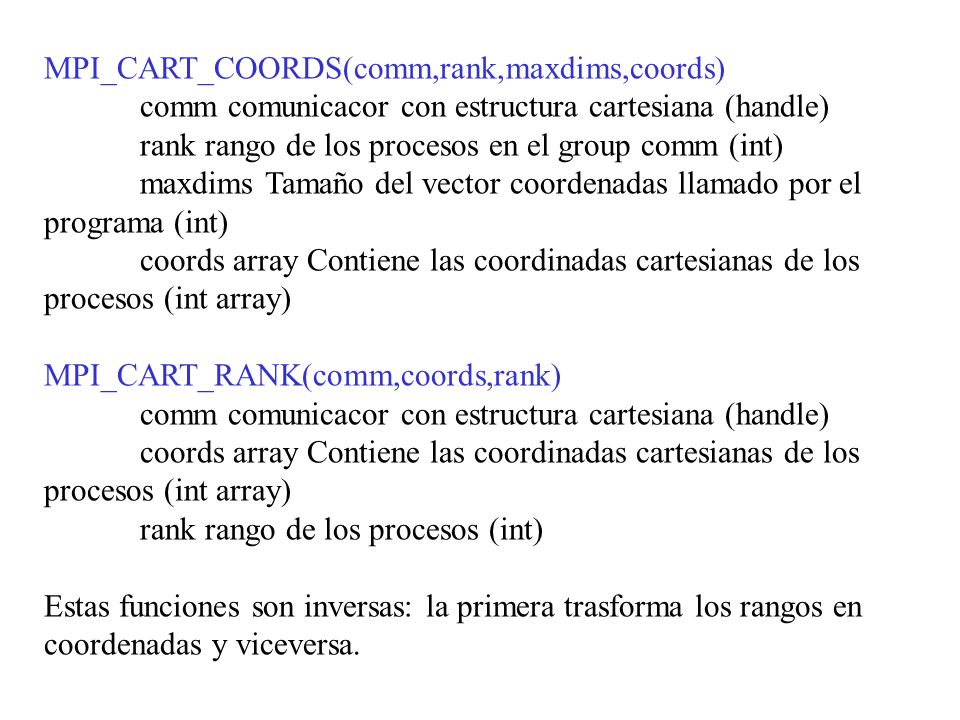

20 MPI_CART_COORDS(comm,rank,maxdims,coords)
comm comunicacor con estructura cartesiana (handle) rank rango de los procesos en el group comm (int) maxdims Tamaño del vector coordenadas llamado por el programa (int) coords array Contiene las coordinadas cartesianas de los procesos (int array) MPI_CART_RANK(comm,coords,rank) rank rango de los procesos (int) Estas funciones son inversas: la primera trasforma los rangos en coordenadas y viceversa.

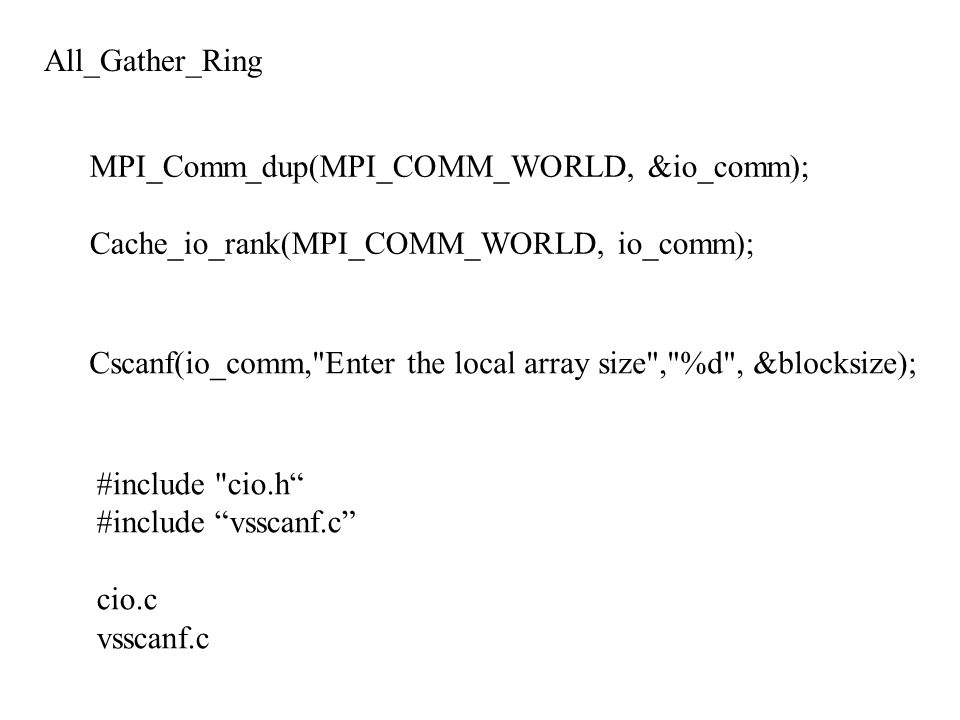

21 All_Gather_Ring MPI_Comm_dup(MPI_COMM_WORLD, &io_comm); Cache_io_rank(MPI_COMM_WORLD, io_comm); Cscanf(io_comm,"Enter the local array size","%d", &blocksize); #include "cio.h“ #include “vsscanf.c” cio.c vsscanf.c
