M.Teresa Ceballos Instituto de Física de Cantabria (CSIC-UC) XMM La Exploración del Universo de Rayos X Valladolid Marzo 2000.

Presentación del tema: "M.Teresa Ceballos Instituto de Física de Cantabria (CSIC-UC) XMM La Exploración del Universo de Rayos X Valladolid Marzo 2000."— Transcripción de la presentación:

1 M.Teresa Ceballos Instituto de Física de Cantabria (CSIC-UC) XMM La Exploración del Universo de Rayos X Valladolid Marzo 2000

2

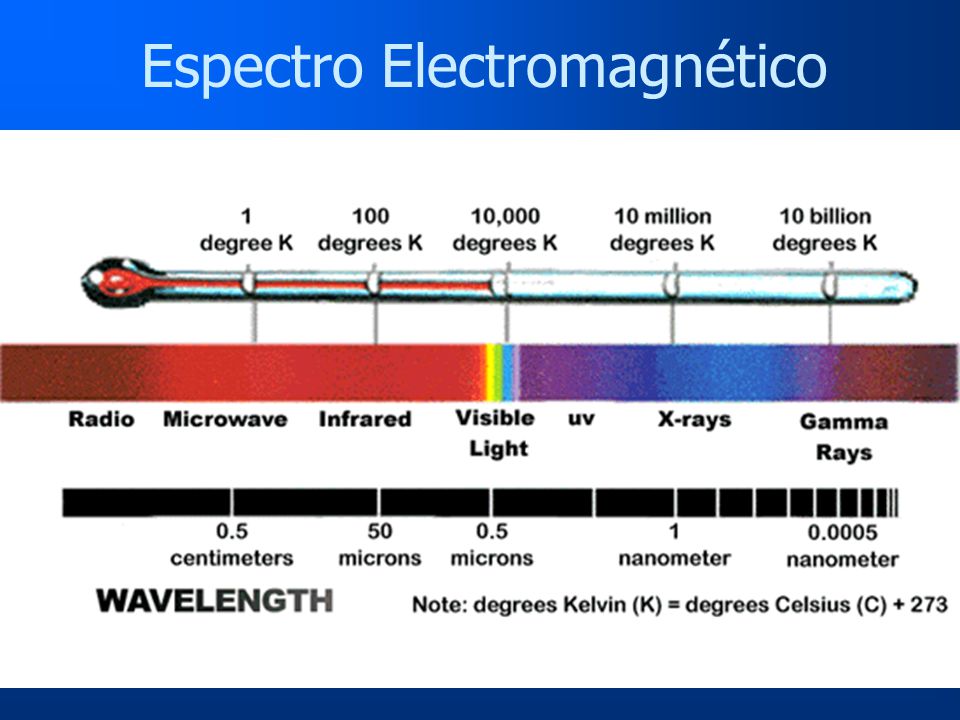

3 Espectro Electromagnético

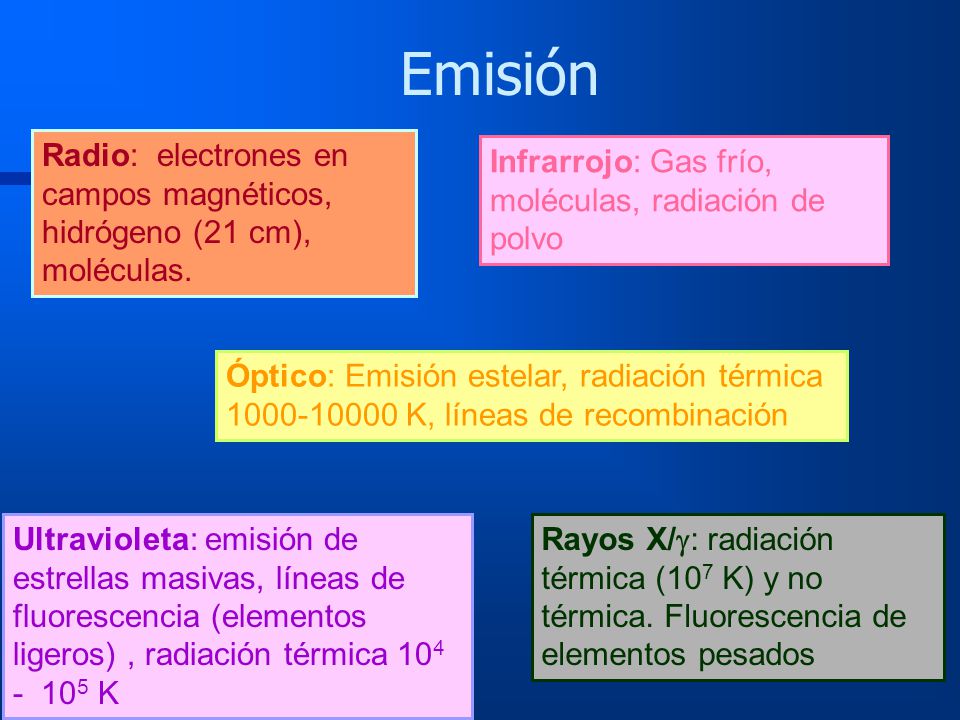

4 Radio: electrones en campos magnéticos, hidrógeno (21 cm), moléculas. Infrarrojo: Gas frío, moléculas, radiación de polvo Óptico: Emisión estelar, radiación térmica 1000-10000 K, líneas de recombinación Ultravioleta: emisión de estrellas masivas, líneas de fluorescencia (elementos ligeros), radiación térmica 10 4 - 10 5 K Rayos X/  : radiación térmica (10 7 K) y no térmica. Fluorescencia de elementos pesados Emisión

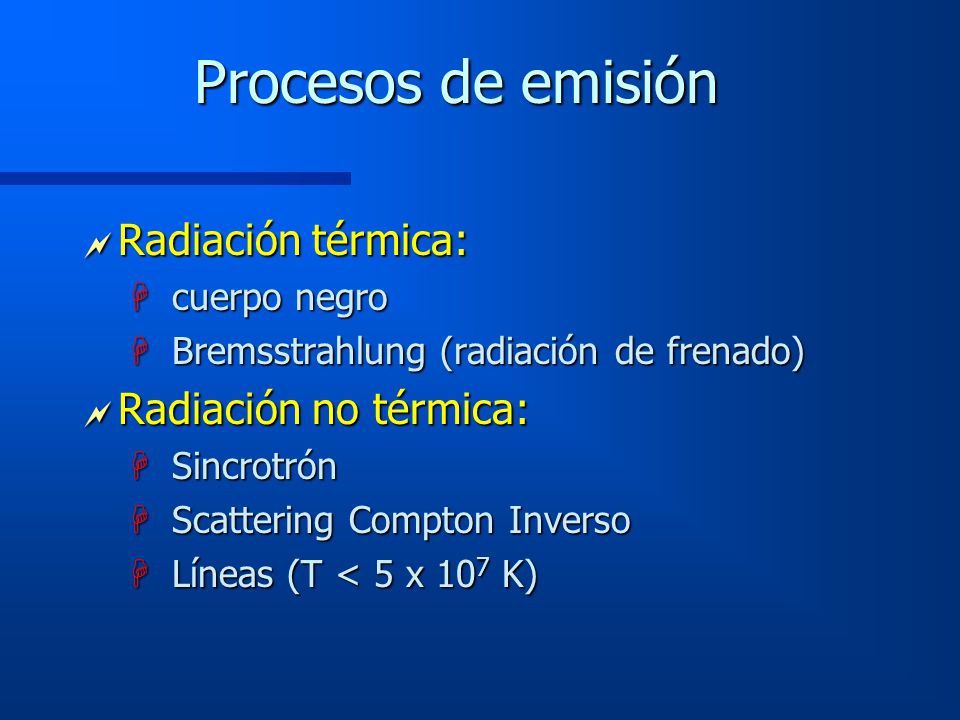

5 Procesos de emisión  Radiación térmica: H cuerpo negro H Bremsstrahlung (radiación de frenado)  Radiación no térmica: H Sincrotrón H Scattering Compton Inverso H Líneas (T < 5 x 10 7 K)

6 Absorción atmosférica

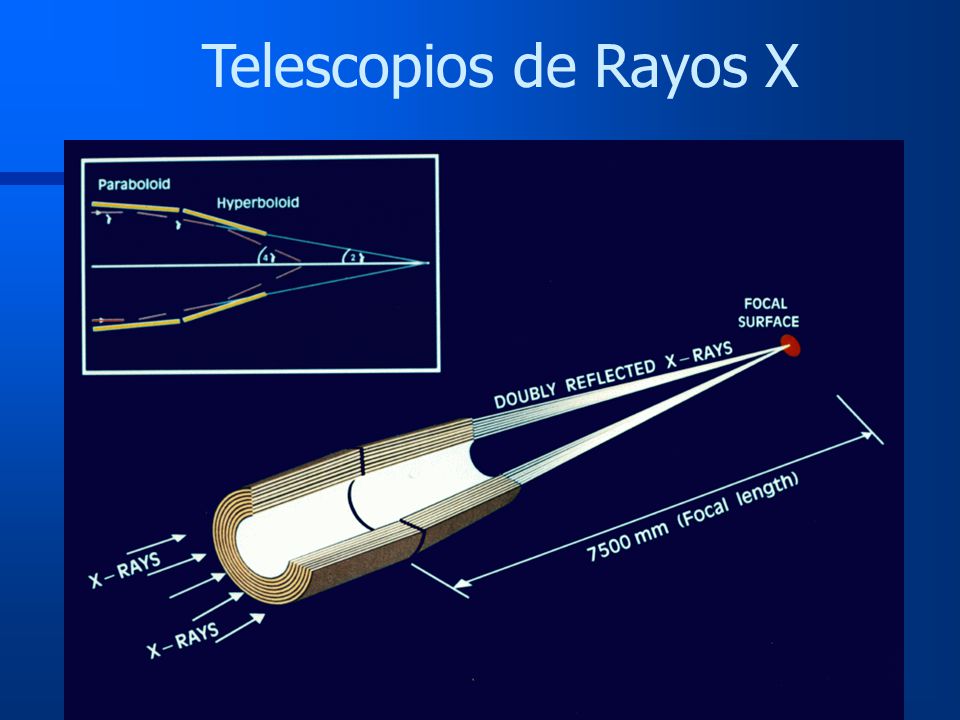

7 Telescopios de Rayos X

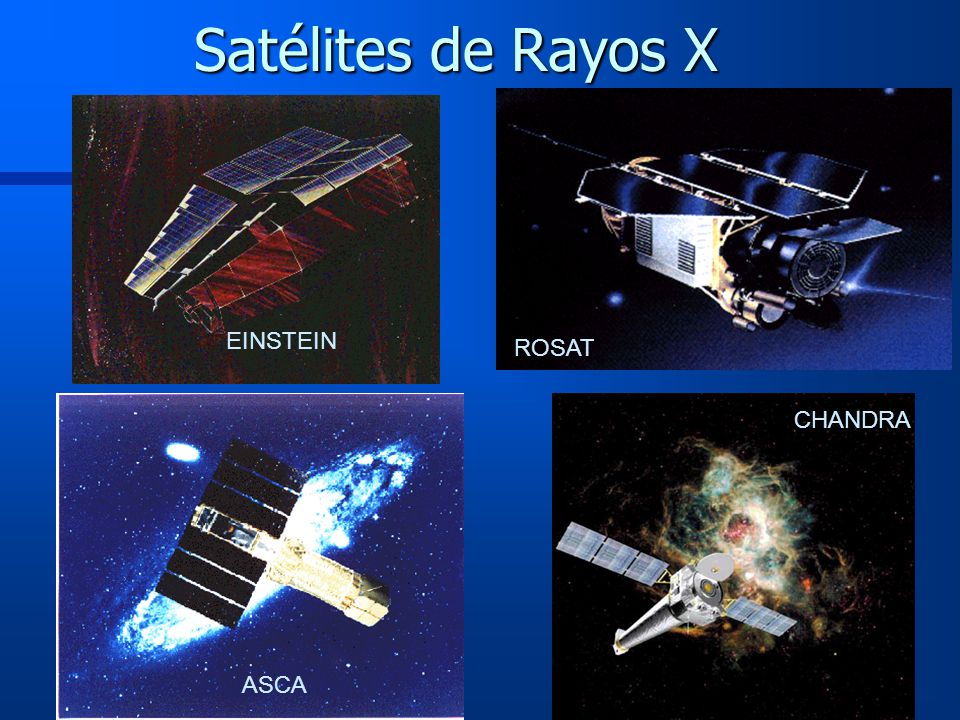

8 Satélites de Rayos X EINSTEIN ROSAT ASCA CHANDRA

9 El cielo en rayos X

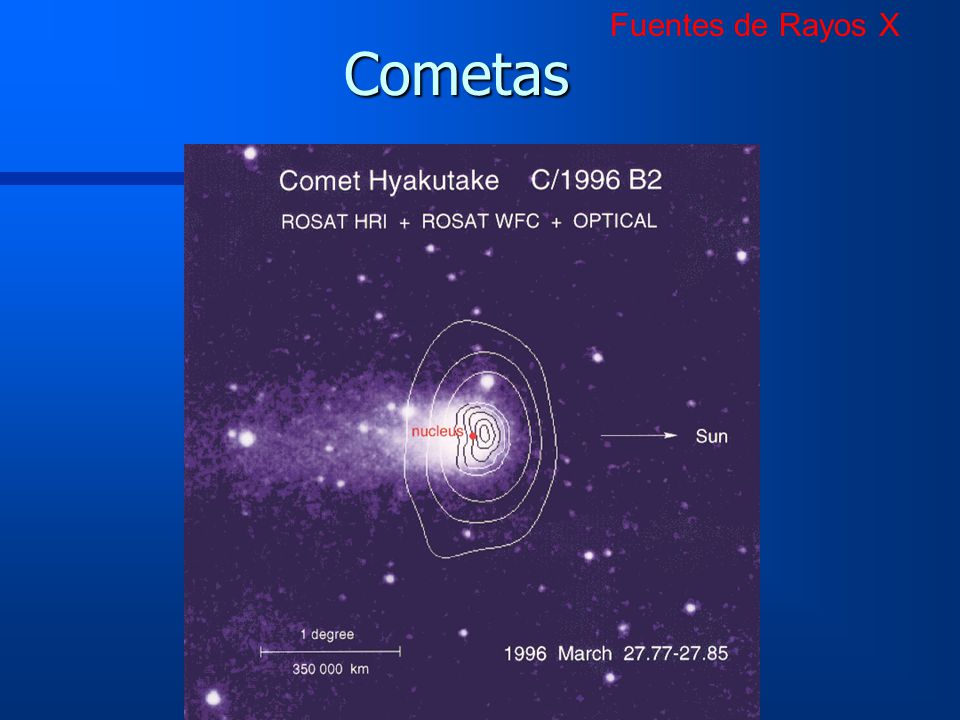

10 Cometas Fuentes de Rayos X

11 Estrellas

12 Estrellas Eta Carinae: estrella variable optical Chandra

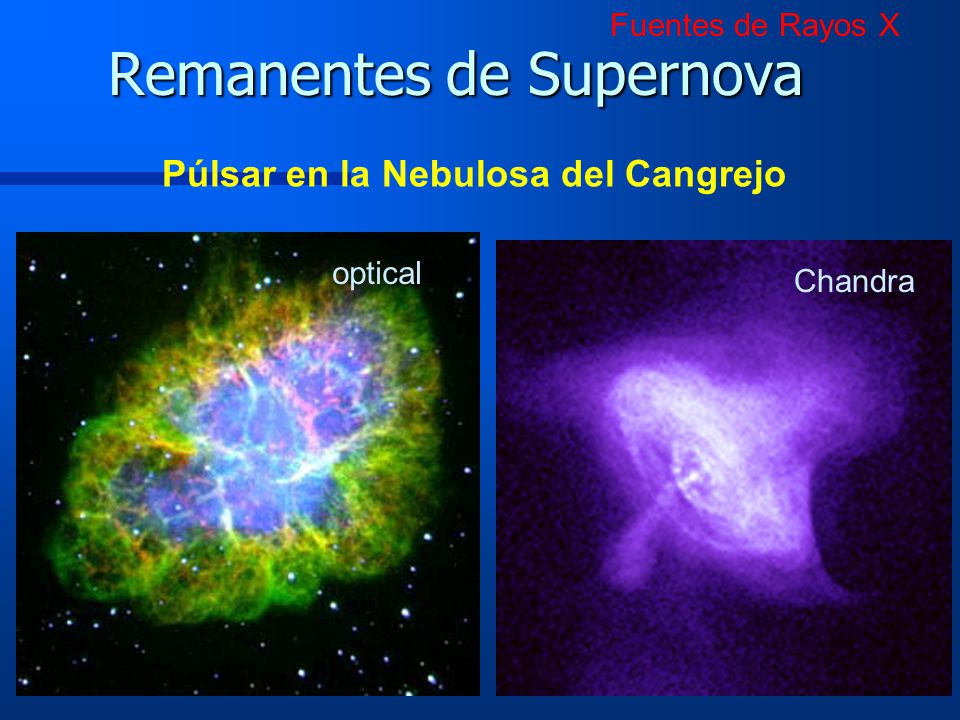

13 Remanentes de Supernova Fuentes de Rayos X optical Chandra Púlsar en la Nebulosa del Cangrejo

14 Galaxias Normales Fuentes de Rayos X

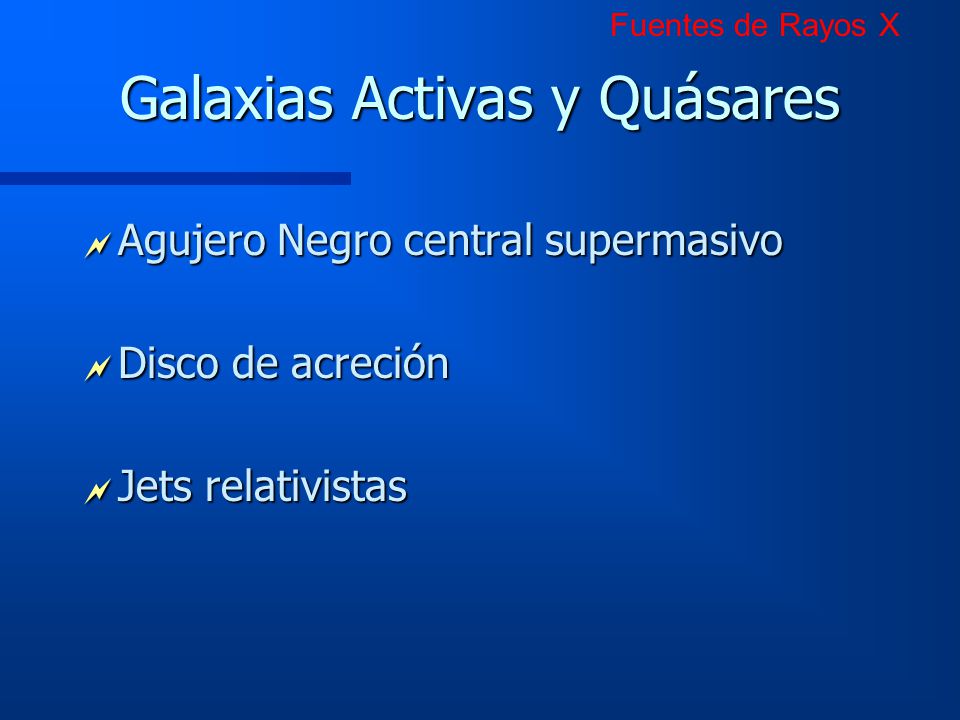

15 Galaxias Activas y Quásares  Agujero Negro central supermasivo  Disco de acreción  Jets relativistas Fuentes de Rayos X

16 Modelo de un Núcleo Activo Fuentes de Rayos X

17 Agujeros negros  M > 3 M   Materia no puede escapar : V escape = c  Sólo se “ve” la energía del material que está cayendo  distancia mayor que el “horizonte de eventos” H r g =GM/c 2 (radio gravitacional) H última órbita estable = 6 r g (1.24 r g ) Fuentes de Rayos X

18 Disco de acreción (I)  Materia gira alrededor del agujero negro, se acelera, colisión entre partículas  T > 10 7 (M/M  ) -1/4 K (UV, RX blandos) Fuentes de Rayos X

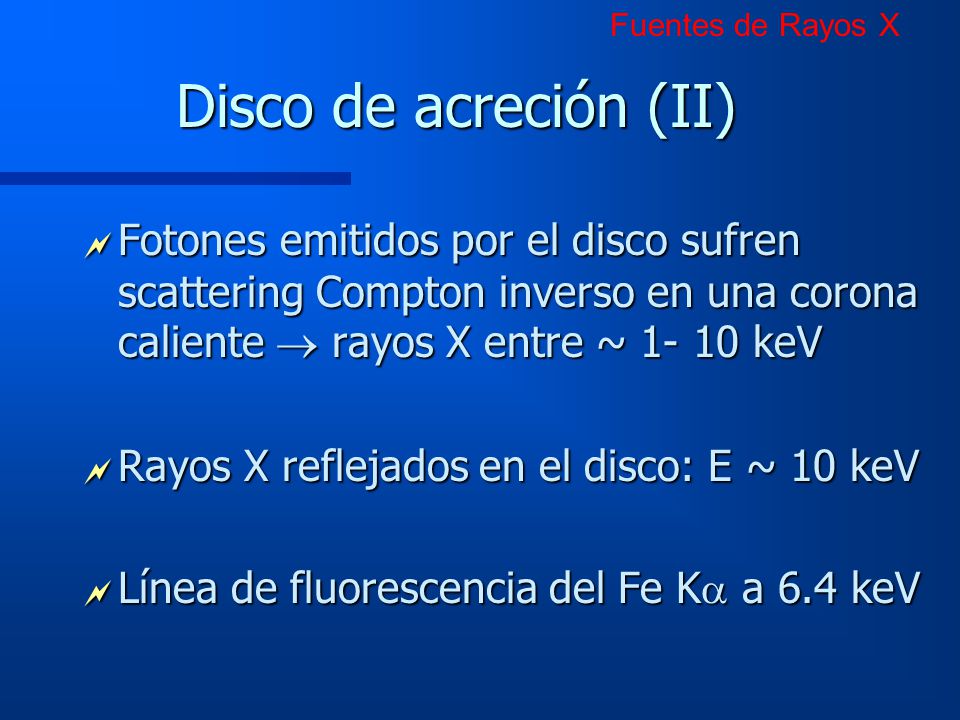

19 Disco de acreción (II)  Fotones emitidos por el disco sufren scattering Compton inverso en una corona caliente  rayos X entre ~ 1- 10 keV  Rayos X reflejados en el disco: E ~ 10 keV  Línea de fluorescencia del Fe K  a 6.4 keV Fuentes de Rayos X

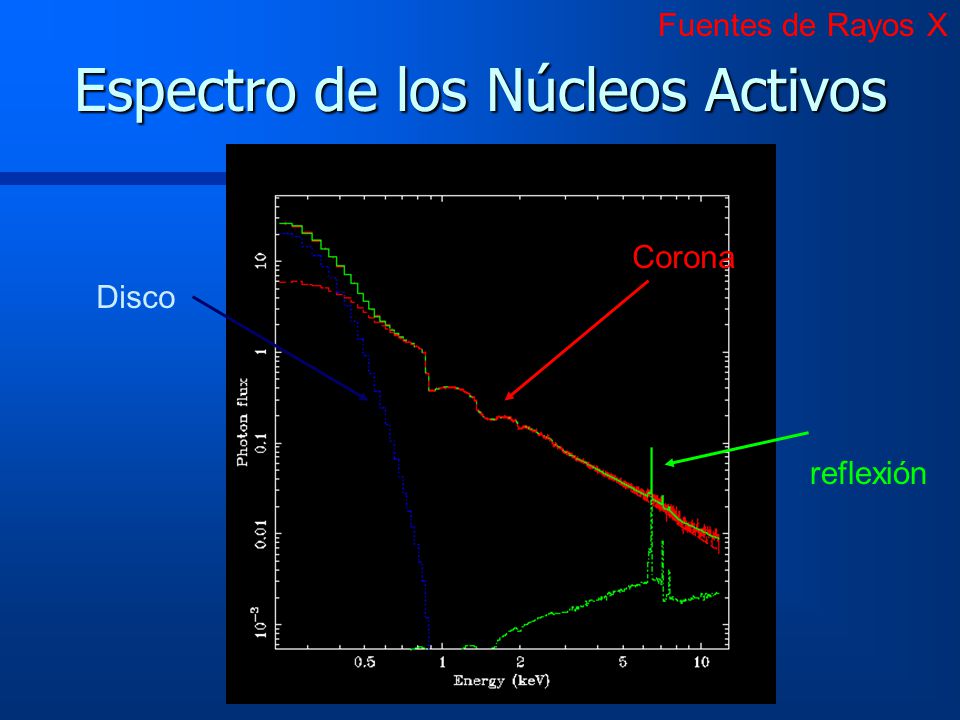

20 Espectro de los Núcleos Activos Disco Corona reflexión Fuentes de Rayos X

21 Efectos relativistas en la línea Fe K  Fuentes de Rayos X MCG -6-30-15 Línea muy ancha y desplazada al rojo (fotones a 4 keV): -Efecto Doppler -Redshift gravitatorio: z = E/E 0 + 1 = 0.5 Material reflector a R< 6 R g

22 Cúmulos de Galaxias Fuentes de Rayos X

23 La Luna Fuentes de Rayos X

24 El Fondo de Rayos X Fuentes de Rayos X

25 El Fondo de Rayos X Fuentes de Rayos X

26 XMM: X-ray Multimirror Mission

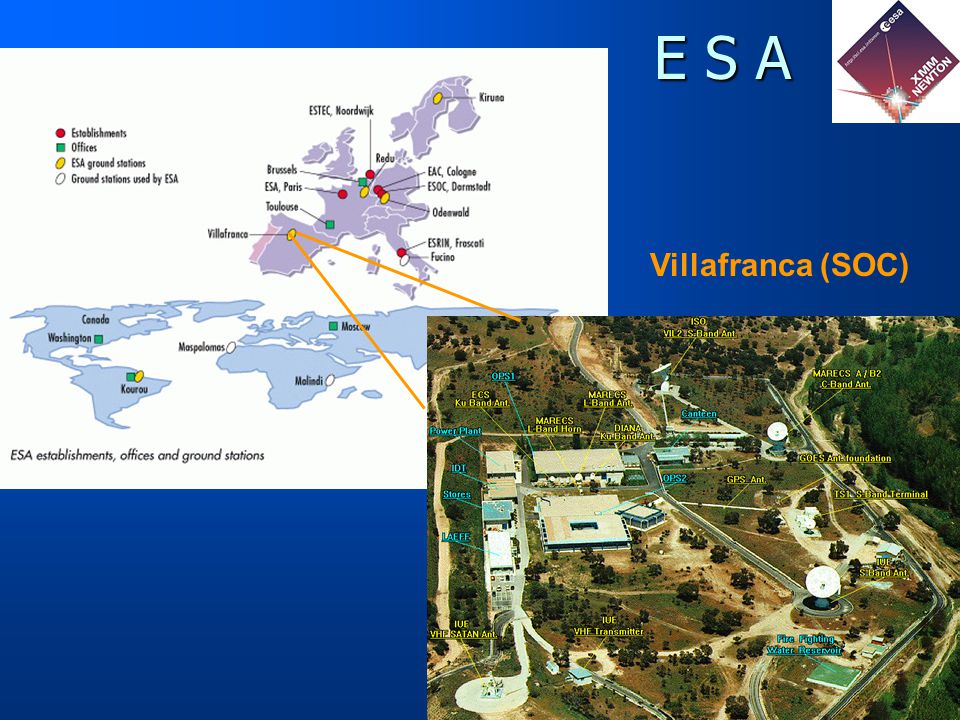

27 E S A Villafranca (SOC)

28 Instrumentos  Telescopios: H 3 módulos de telescopios de rayos X H 1 monitor optico  Cámaras H European Photon Imaging Camera H Reflection Grating Spectrometer  Consorcio Survey Science Center

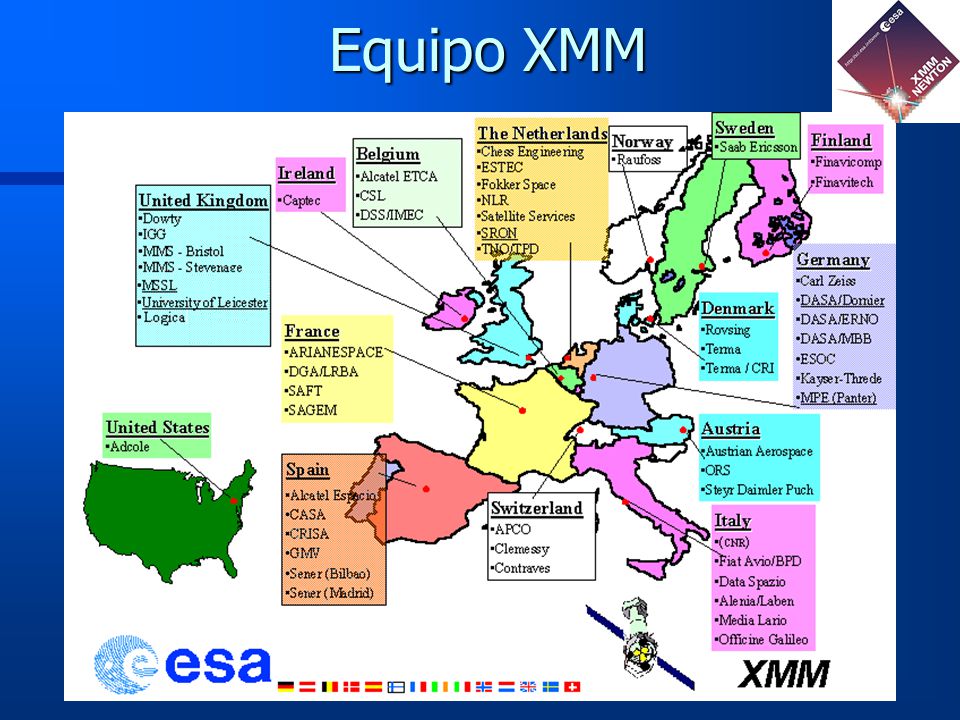

29 Equipo XMM

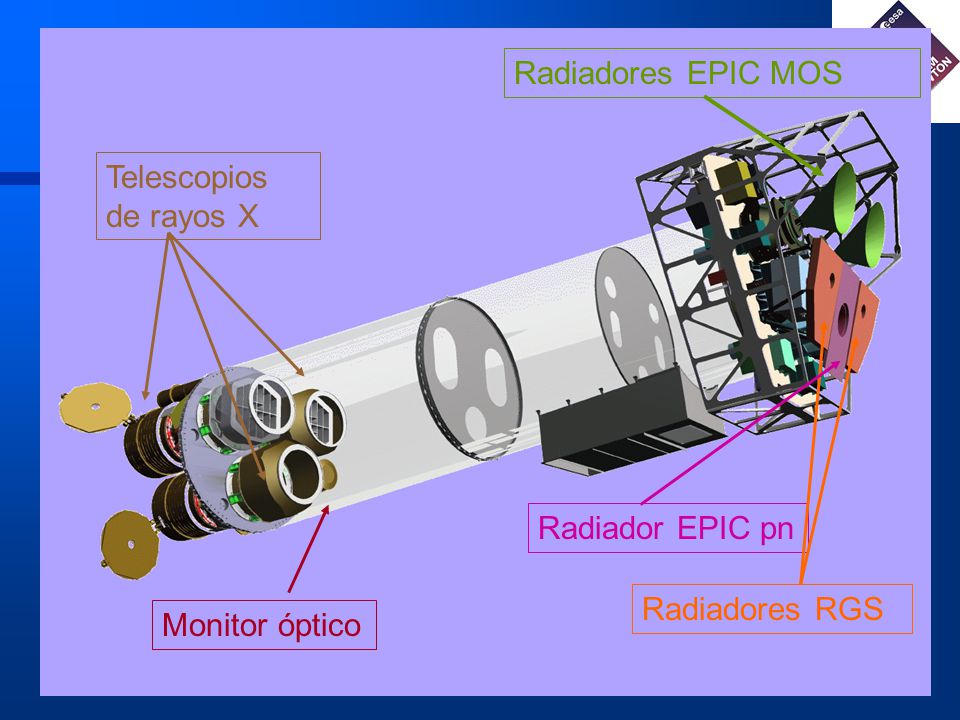

30 Telescopios de rayos X Monitor óptico Radiadores EPIC MOS Radiador EPIC pn Radiadores RGS

31 Área Efectiva

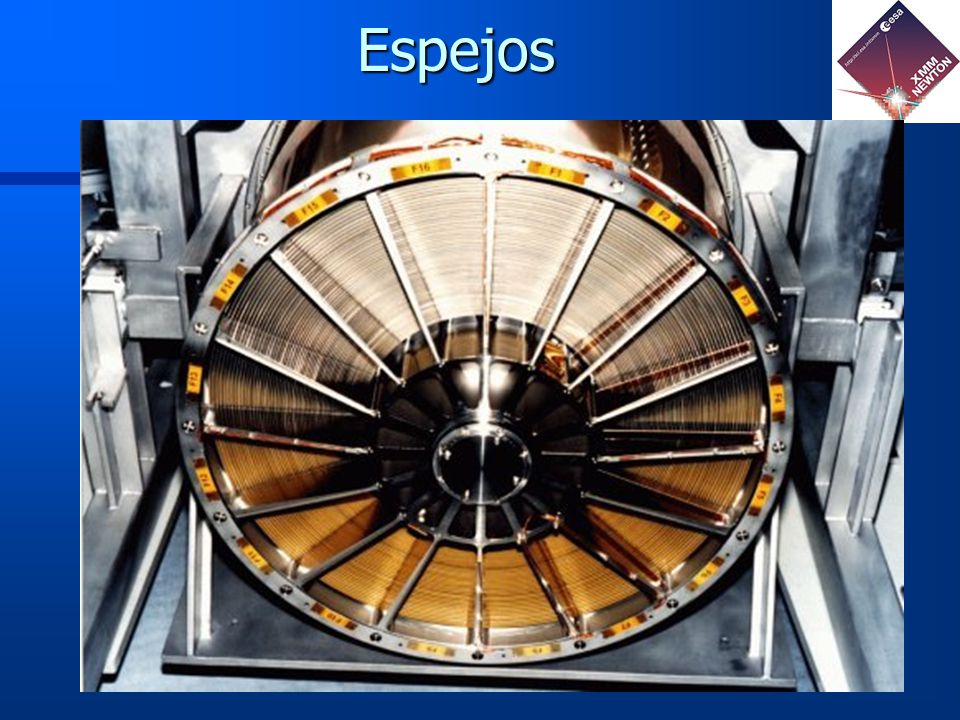

32 Espejos

33 EPIC pn (I)

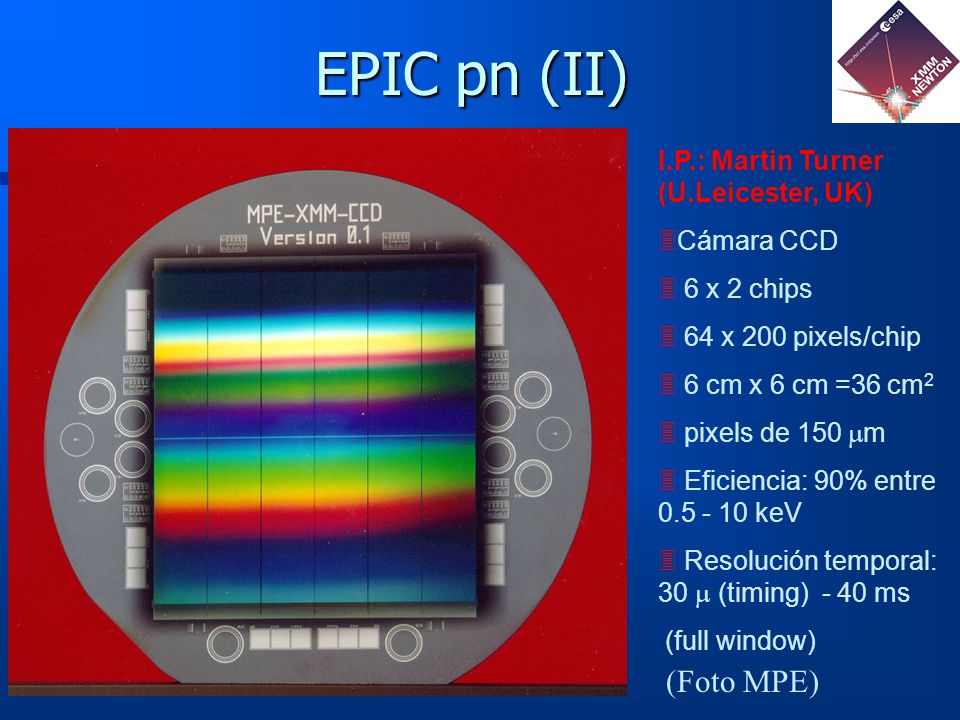

34 EPIC pn (II) I.P.: Martin Turner (U.Leicester, UK)  Cámara CCD  6 x 2 chips  64 x 200 pixels/chip  6 cm x 6 cm =36 cm 2  pixels de 150  m  Eficiencia: 90% entre 0.5 - 10 keV  Resolución temporal: 30  (timing) - 40 ms (full window) (Foto MPE)

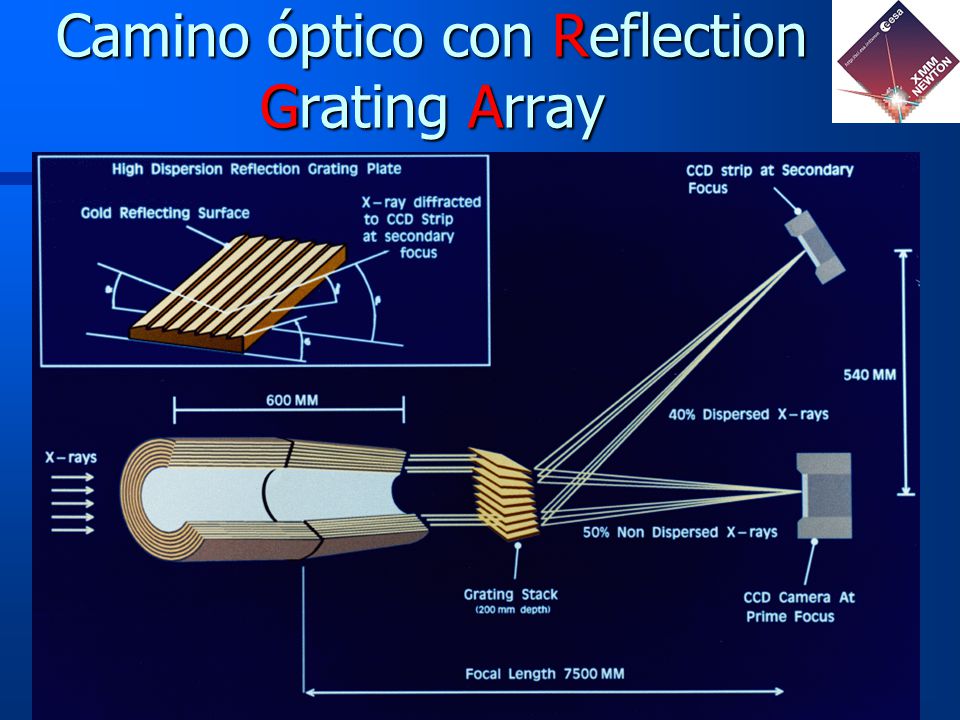

35 Camino óptico con Reflection Grating Array

36 EPIC MOS I.P.: Martin Turner (U.Leicester, UK)  Cámara CCD  7 chips  600 x 600 pixels/chip  pixels de 40  m  Sensible a rayos X blandos  Resolución temporal: 1.5 ms (timing) - 3 s (full window) (Foto Leicester)

37 RGS I.P.: Bert Brinkman (SRON, Utrech) RGA  600 elevaciones /mm  10 x 20 cm RGS  0.35 - 2.5 keV  Pixels de 27  m  9 MOS chips (Foto SRON)

38 Monitor Óptico Foto MSSL

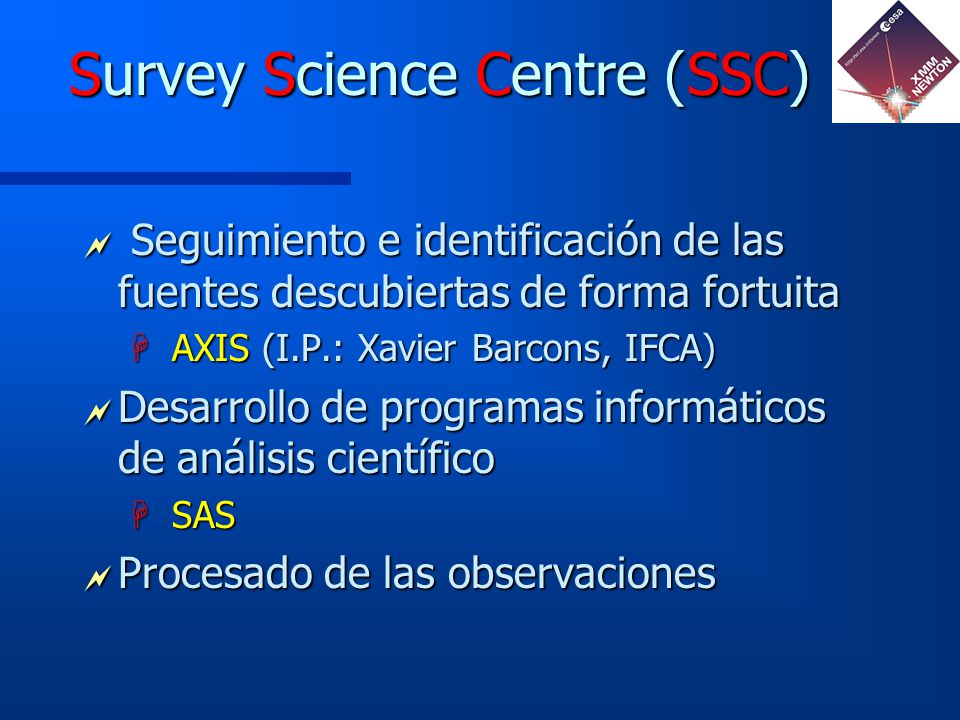

39 Survey Science Centre (SSC)  Seguimiento e identificación de las fuentes descubiertas de forma fortuita H AXIS (I.P.: Xavier Barcons, IFCA)  Desarrollo de programas informáticos de análisis científico H SAS  Procesado de las observaciones

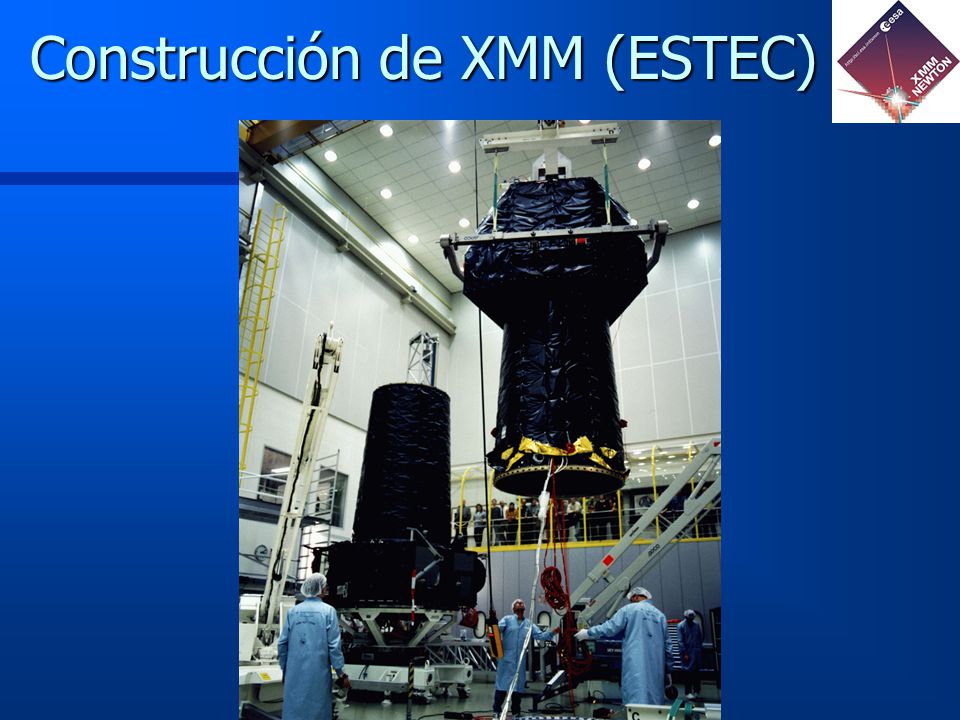

40 Construcción de XMM (ESTEC)

41

42 Embalaje de XMM (ESTEC)

43 Embarcado hacia Kourou Embarcado hacia Kourou

44 Descarga en Kourou Descarga en Kourou

45 Caravana hacia el centro de lanzamiento... Caravana hacia el centro de lanzamiento...

46 Edificio de montaje final Edificio de montaje final

47 Llenado de combustible Llenado de combustible

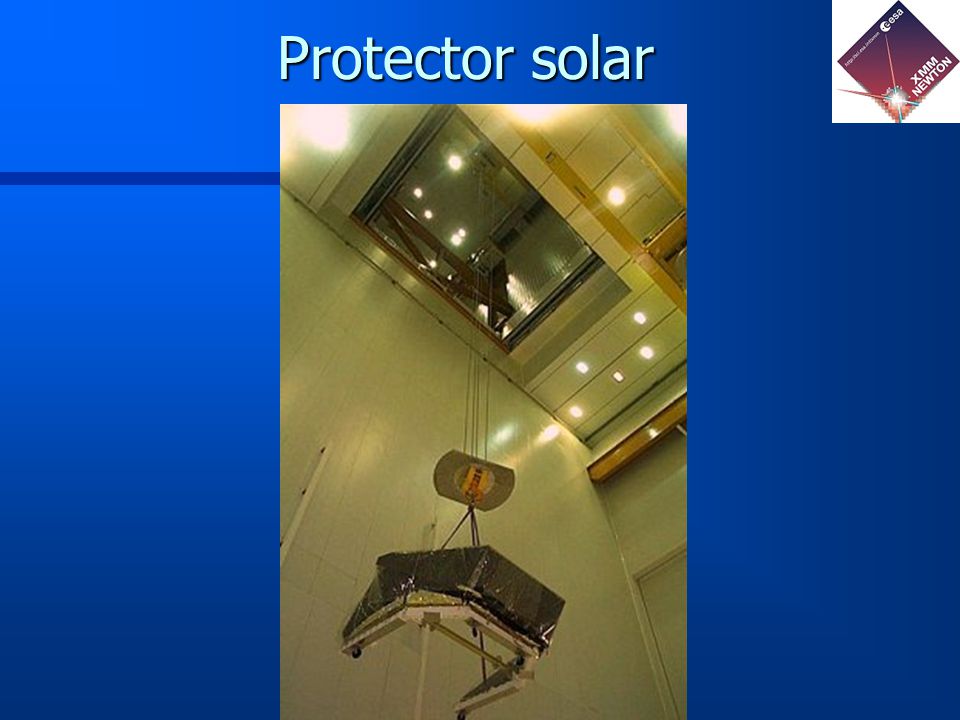

48 Protector solar Protector solar

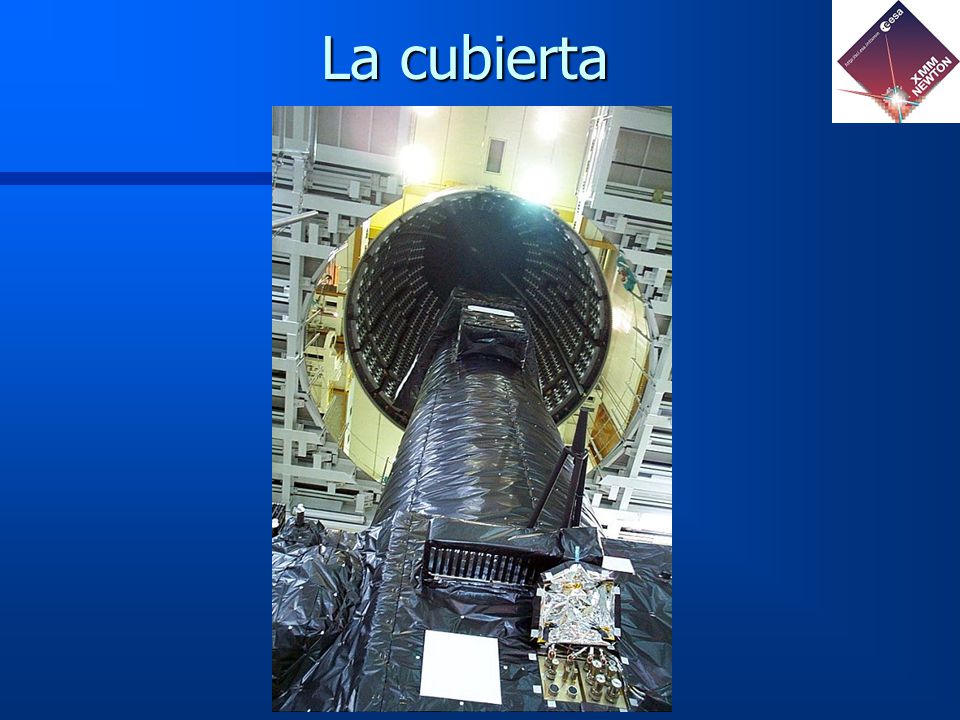

49 La cubierta La cubierta

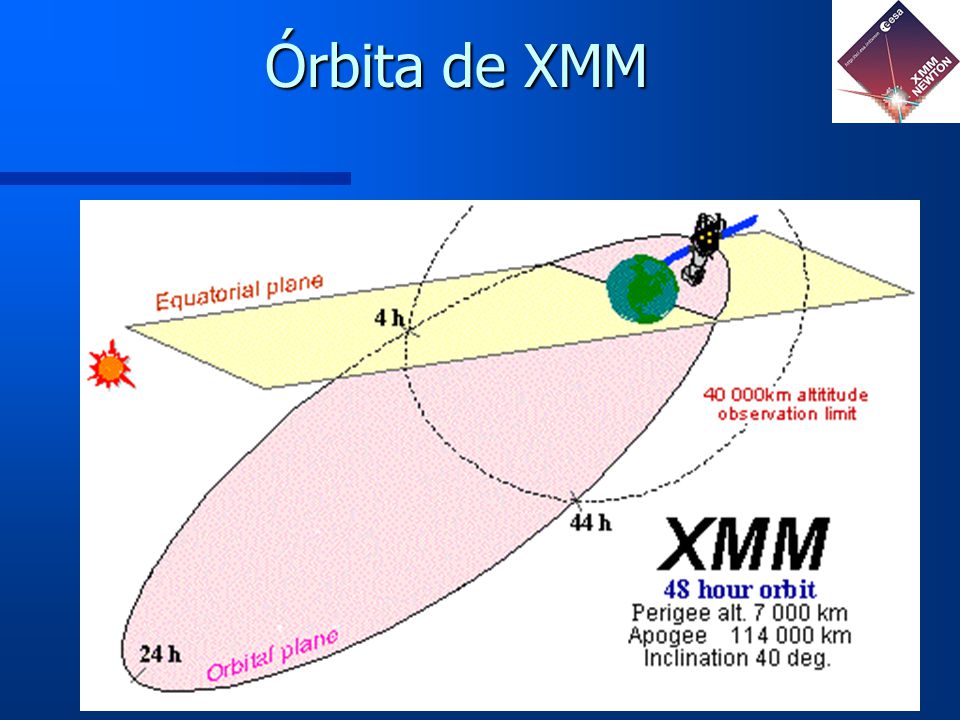

50 Órbita de XMM

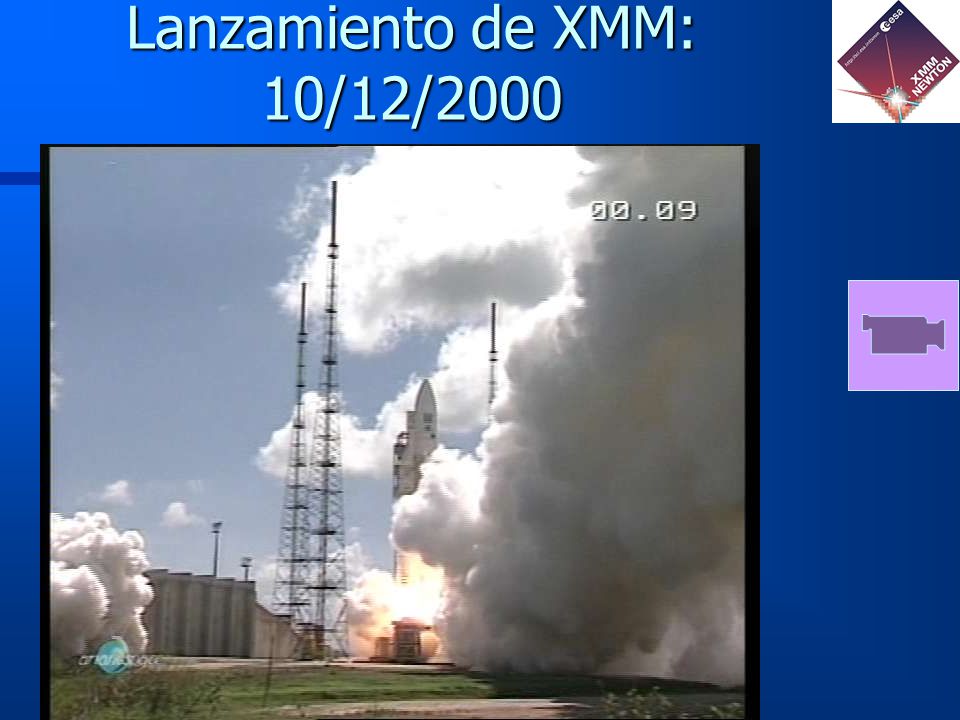

51 Lanzamiento de XMM: 10/12/2000

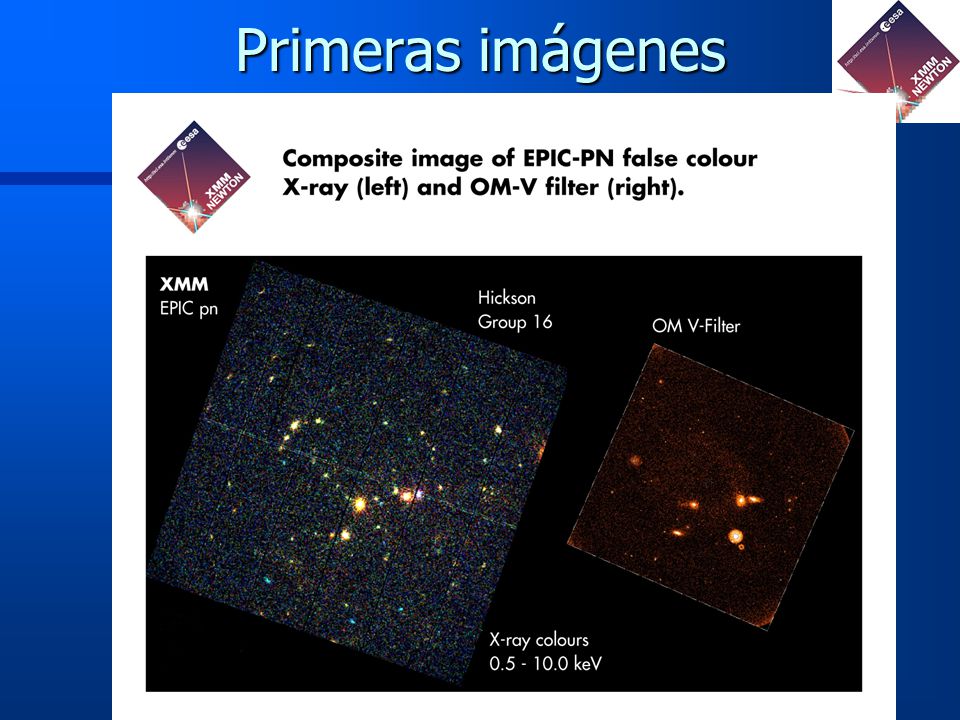

52 Primeras imágenes

53

54

55

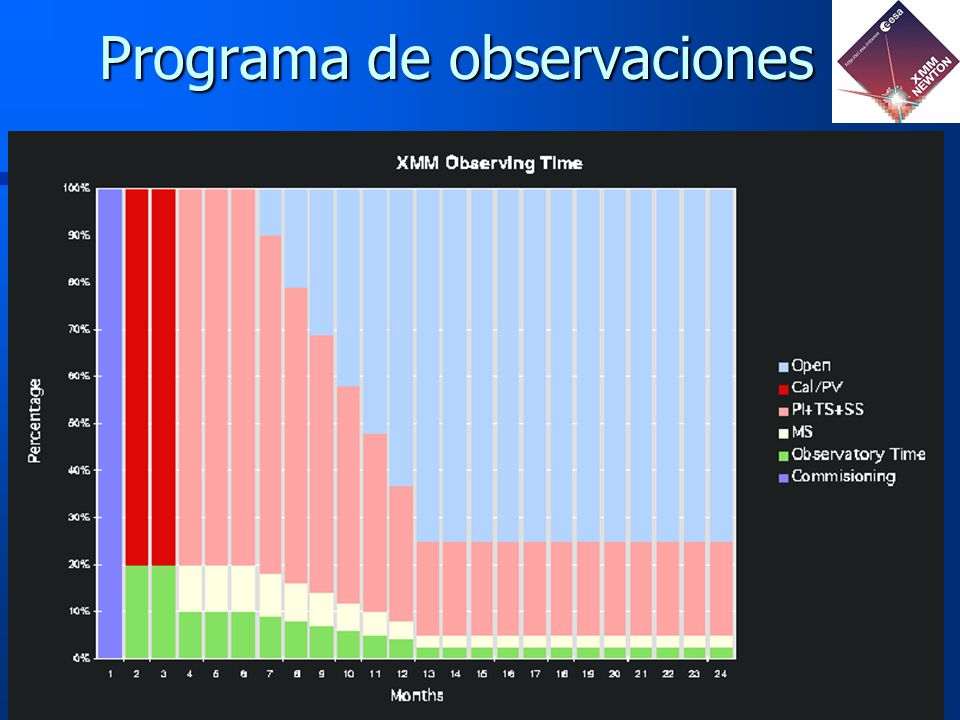

56 Programa de observaciones

57 El Futuro… XEUS

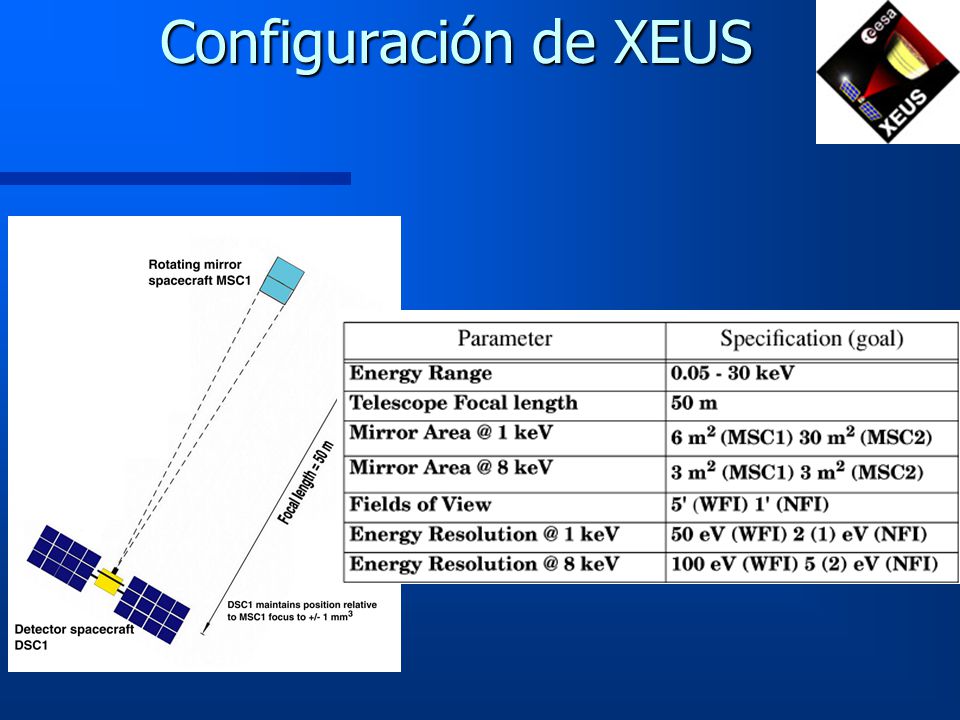

58 Configuración de XEUS

59 Evolución de XEUS

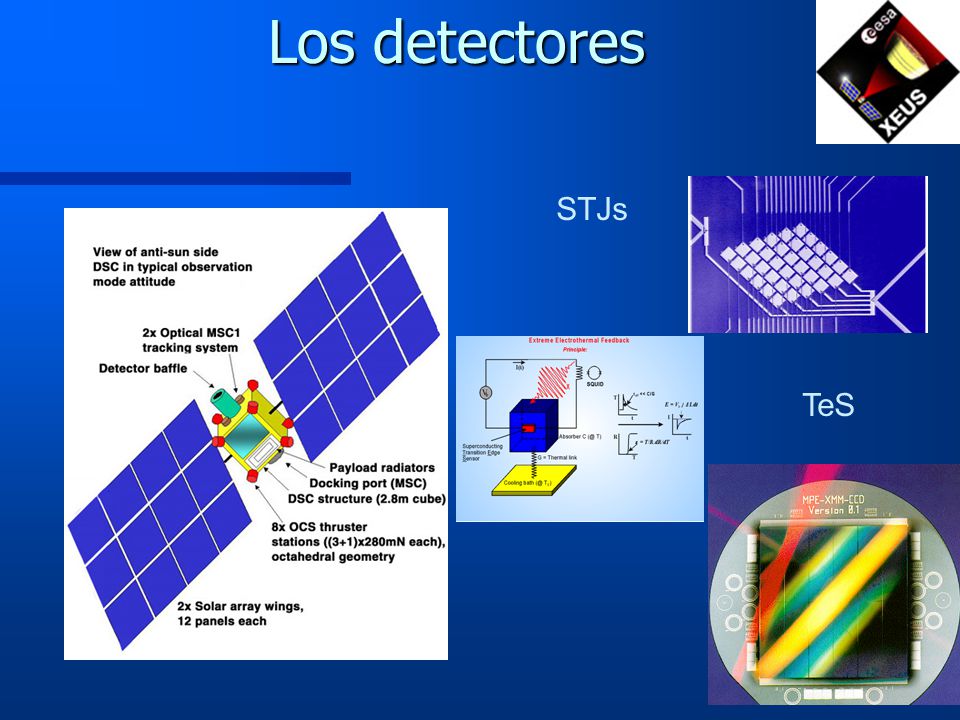

60 Los detectores STJs TeS

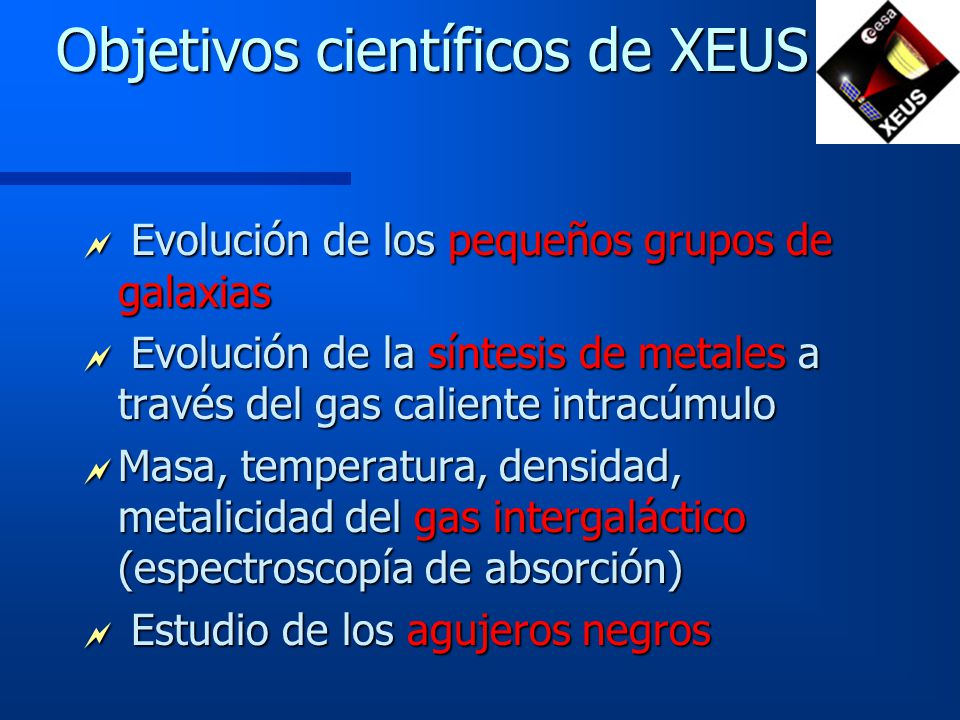

61 Objetivos científicos de XEUS  Evolución de los pequeños grupos de galaxias  Evolución de la síntesis de metales a través del gas caliente intracúmulo  Masa, temperatura, densidad, metalicidad del gas intergaláctico (espectroscopía de absorción)  Estudio de los agujeros negros
