ALINEAMIENTOS SIMPLE Y MÚLTIPLE Juan José Nieto Lunes, 11 de Julio de 2005
2
ALINEAMIENTO SIMPLE Consiste en establecer un segmento entre dos secuencias biológicas donde el número de coincidencias sea máximo
3
INDELS Inserción: INSERT Se asigna una base demasiado pronto Eliminación: DELETED Queda sin asignar una base Se introduce una nueva letra en el alfabeto DNA: El “hueco” (gap)-
4
Comparación Secuencia 1: M A R I A Secuencia 2: M I R I A M Secuencia 3: M A R I O Secuencia 4: A R I A D N A
5
Comparación MR I A Secuencia 1: M A R I A MR I A Secuencia 2: M I R I A M 4 coincidencias
6
Comparación MAR I Secuencia 1: M A R I A MAR I Secuencia 3: M A R I O 3 coincidencias
7
Comparación Secuencia 1: M A R I A Secuencia 4: A R I A D N A 0 Coincidencias
8
Comparación A R I A Secuencia 1: M A R I A A R I A Secuencia 4: - A R I A D N A 4 Coincidencias
9
Comparación Secuencia 5: J O S E Secuencia 6: P E P E
10
Comparación E Secuencia 5: J O S E E Secuencia 6: P E P E 1 coincidencia
11
Comparación DNA - Comparación DNA - Leucina T Secuencia : T T A T Secuencia : C T G 1 coincidencia
12
ALINEAMIENTO SIMILITUD Cuantitativo HOMOLOGÍA Cualitativo
13
Clasificación Alineamientos
14
Por número de secuencias Simple Múltiple
15
Por nivel de análisis Global Local
16
Programas BLAST (Basic Local Alignment Search Tool) http://www.ncbi.nlm.nih.gov FASTA http://www.ebi.ac.uk
17
BLAST blastp blastn blastx tblastn tblastx
18
Ejemplo g c t g a a c g c t a t a a t c
19
2 coincidencias gctgaacg ctataatc
20
Otro alineamiento (Muy malo) --------gctgaacg ctataatc--------
21
Otro alineamiento (1 coincidencia) ----gctgaacg ctataatc----
22

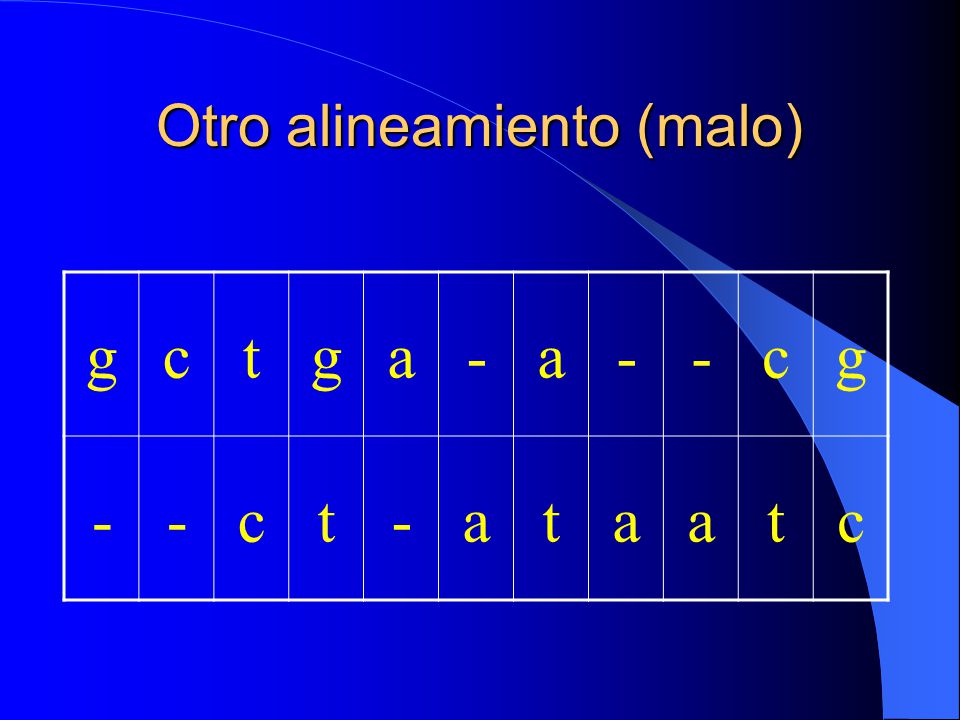

Otro alineamiento (malo) gctga-a--cg --ct-ataatc
23
Otro alineamiento (bueno) Otro alineamiento (bueno) 5 coincidencias gctg-aa-cg -ctataatc-
24
¿Cuántos alineamientos posibles hay? Problema combinatorio No se permite alinear dos huecos Hay un número finito de alineamientos
25
Número de alineamientos Primera secuencia: 8 letras Segunda secuencia: 8 letras Hay 265 729 alineamientos posibles
26
¿Cómo elegir el mejor alineamiento? Hay que dar un valor a cada alineamiento Elegiremos el (los) que tengan mayor puntuación. Por ej.: Coincidencia +1 puntos No coincidencia 0 puntos número de coincidencias Nos da el número de coincidencias
27
Otra puntuación Por ej.: Coincidencia +2 puntos No coincidencia -1 punto
28
2 coincidencias Puntuación: -2 puntos gctgaacg ctataatc
29
Otro alineamiento -10 puntos ----gctgaacg ctataatc----
30
Otro alineamiento - 11 puntos gctga-a--cg --ct-ataatc
31
Otro alineamiento 5 puntos gctg-aa-cg -ctataatc-
32
Algoritmo (teórico) Paso 1 : Considerar todos los alineamientos posibles Paso 2 :Determinar un valor para ese alineamiento Paso 3 :Guardar el valor máximo
33
Problema El número de operaciones crece e una forma “exagerada”
34
Número de alineamientos de dos secuencias de longitud n,m n = m = 8 265 729 alineamientos n = m = 10 8 097 453 alineamientos
35
Fórmula del número de alineamientos posibles para dos secuencias de longitud n y m: f(n,m)
36
Fórmula de recurrencia f(n+1, m+1) = f(n,m+1) + f(n+1,m) + f(n,m)
37
Demostración Se basa en que el final de un alineamiento es: (-, letra), (letra, - ) ó (letra, letra) A. Torres, A. Cabada, J.J. Nieto “An exact formula for the number of alignments between two DNA sequences” DNA SEQUENCE (2003)
38
Consecuencias f(n+1,n+1) > 3 n f (107, 107 ) > 10 80 Una secuencia “pequeña” tiene 200-500 nucleótidos Una proteína sobre 200-400 aminoácidos
39
Alineamiento global: Algoritmo de Neddleman&Wunsch (1970)
40
Ejemplo gctgaacg ctataatc
41
gctgaacg c11 t1 a11 t1 a11 a11 t1 c11
42
¿Cómo se puede determinar el alineamiento óptimo? Aunque no tengamos ni idea, sabemos una cosa: El alineamiento tiene que tener una de las tres terminaciones siguientes g-g -cc
43
gctgaacg c11 t1 a11 t1 a11 a11 t1 c11
44
Terminación cg c-
45
gctgaacg c11 t1 a11 t1 a11 a11 t1 c11
46
gctgaa c1 t1 a11 t1 a11 a11 t1
47
Simplificación del problema original Secuencia 1: g c t g a a Longitud 6 Secuencia 2: c t a t a a t Longitud 7
48
Posibles terminaciones a-a -tt
49
gctgaa c1 t1 a11 t1 a11 a11 t1
50
Terminación a- at
51
gctgaa c1 t1 a11 t1 a11 a11 t1
52
4 últimas posiciones del alineamiento a-cg atc-
53
gctga c1 t1 a1 t1 a1
54
gctga c1 t1 a1 t1 a1
55
Posibles terminaciones a-a -aa
56
5 últimas posiciones del alineamiento aa-cg aatc-
57
gctg c1 t1 a t1
58

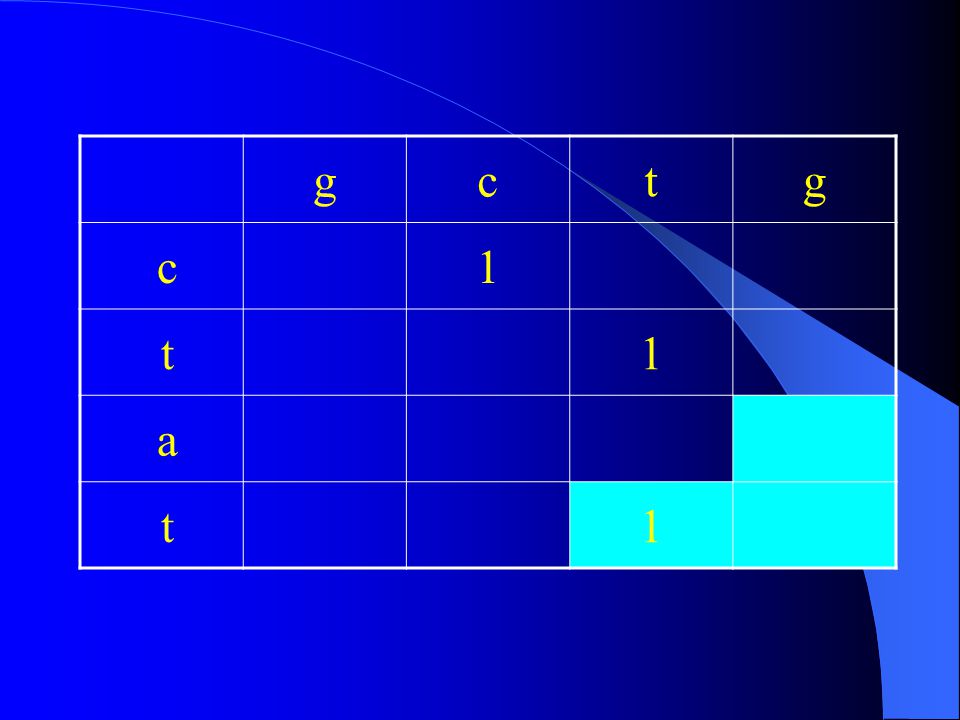

gctg c1 t1 a t1
59
Posibles terminaciones g-g -tt
60

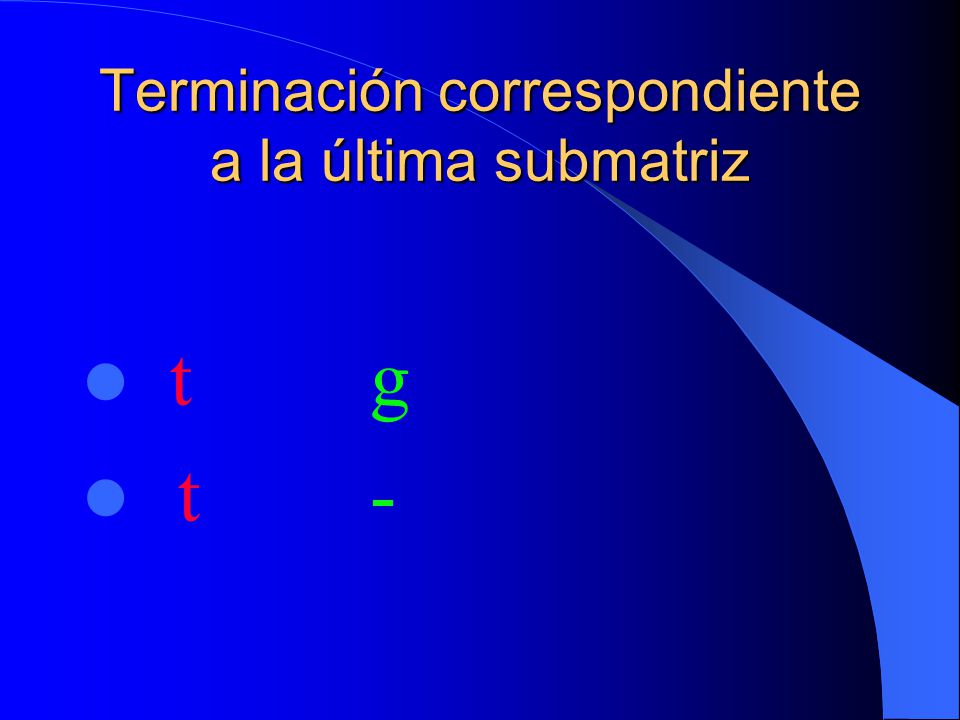

Terminación correspondiente a la última submatriz tg t-
61
gctg c1 t1 a t1
62
7 últimas posiciones del alineamiento tgaa-cg t -aatc-
63
gc c1 t a
64
gc c1 t a
65
Posibles terminaciones c-c -aa
66
Terminación correspondiente a la última submatriz gc-- -cta
67
Alineamiento Final 5 coincidencias g c - - t g a a - c g - c t a t - a a t c -
68
Alineamiento Final 5 coincidencias g c - - t g a a - c g - c t a t - a a t c -
69
Observación importante Hemos valorado positivamente las coincidencias, pero no hemos penalizado la introducción de huecos ni las no coincidencias
70
Alineamiento global PROGRAMACIÓN DINÁMICA 1.- Función de similitud 2.- Los indels se penalizan con un peso 3.- Se construye una matriz 4.- Se recupera la solución
71
Programación Dinámica 1.- Coincidencia: +1 No coincidencia: 0 2.- Introducción de “huecos”: 0
72
Ejemplo Programación dinámica g g a t c g a g a a t t c a g t t a
73
ggatcga g a a t t c a g t t a
74
ggatcga 00000000 g0 a0 a0 t0 t0 c0 a0 g0 t0 t0 a0
75
ggatcga 00000000 g0 a0 a0 t0 t0 c0 a0 g0 t0 t0 a0
76
Cálculo de los elementos de la matriz H(i-1,j-1)H(i,j-1) H(i-1,j)H(i,j)
77
Entradas matriz H(i,j) es el máximo entre: H(i-1,j-1)+c(x i,y i ) H(i-1,j)-w H(i,j-1)-w
78
ggatcga 00000000 g0 a0 a0 t0 t0 c0 a0 g0 t0 t0 a0
79
ggatcga 00000000 g01 a0 a0 t0 t0 c0 a0 g0 t0 t0 a0
80
ggatcga 00000000 g01111111 a01 a01 t01 t01 c01 a01 g01 t01 t01 a01
81
ggatcga 00000000 g01111111 a01 a01 t01 t01 c01 a01 g01 t01 t01 a01
82

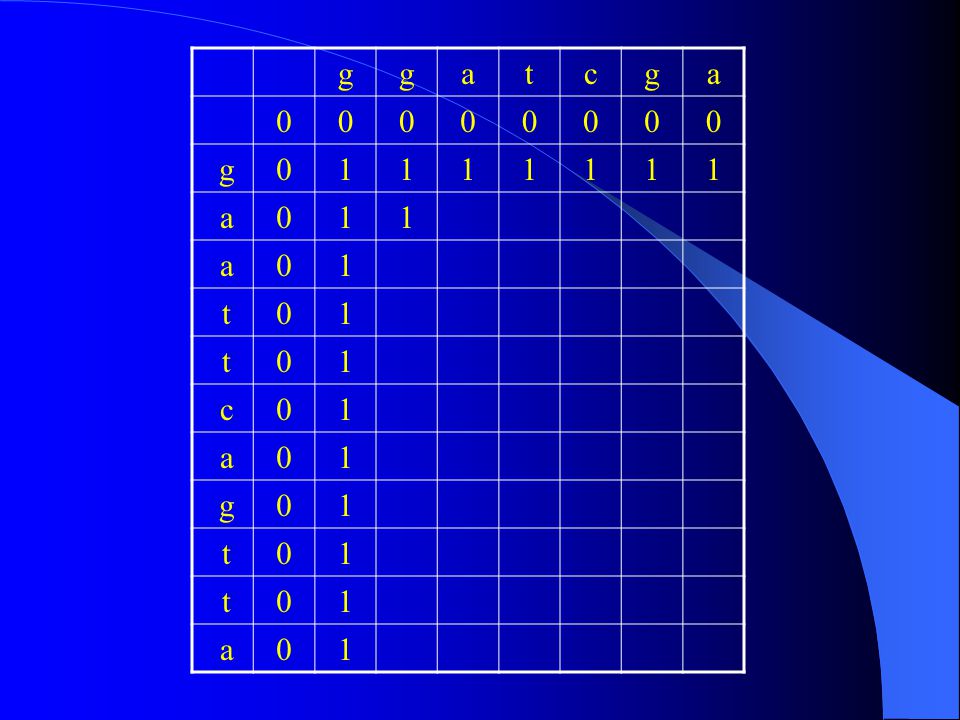

ggatcga 00000000 g01111111 a011 a01 t01 t01 c01 a01 g01 t01 t01 a01
83

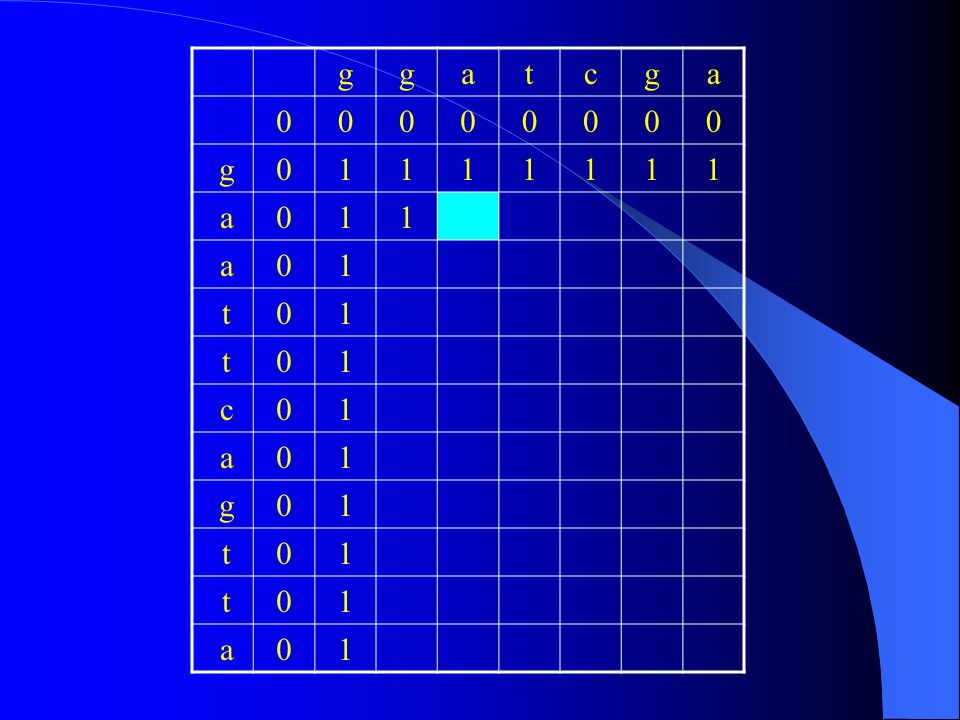

ggatcga 00000000 g01111111 a011 a01 t01 t01 c01 a01 g01 t01 t01 a01
84
ggatcga 00000000 g01111111 a0112 a01 t01 t01 c01 a01 g01 t01 t01 a01
85
ggatcga 00000000 g01111111 a01122222 a01122223 t01123333 t01123333 c01123444 a01123445 g01223455 t01223455 t01223455 a01233456
86
ggatcga 00000000 g01111111 a01122222 a01122223 t01123333 t01123333 c01123444 a01123445 g01223455 t01223455 t01223455 a01233456
87
Alineamiento Programación dinámica g g a - t - c - g - - a g - a a t t c a g t t a
88
Alineamiento Programación dinámica Alineamiento Programación dinámica 6 coincidencias g g a - t - c - g - - a g - a a t t c a g t t a
89
Ejemplo Programación dinámica gctgaacg ctataatc
90
ctataatc 000000000 g0 c0 t0 g0 a0 a0 c0 g0
91
ctataatc 000000000 g000000000 c011111111 t012222222 g012222222 a012333333 a012334443 c012334445 g012334445
92
ctataatc 000000000 g000000000 c011111111 t012222222 g012222222 a012333333 a012334443 c012334445 g012334445
93
Alineamiento Final Programación dinámica 5 coincidencias / 5 puntos - c t a t a a t c - g c t g - a a - c g
94
ctataatc 000000000 g000000000 c011111111 t012222222 g012222222 a012333333 a012334443 c012334445 g012334445
95

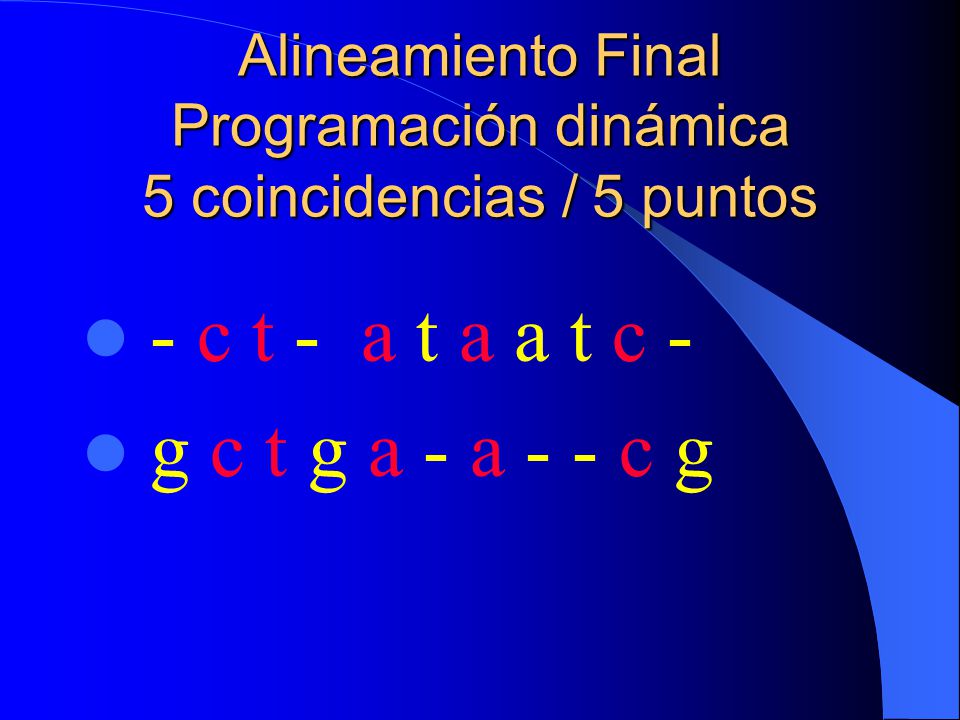

Alineamiento Final Programación dinámica 5 coincidencias / 5 puntos - c t - a t a a t c - g c t g a - a - - c g
96
Programación Dinámica 1.- Coincidencia: +2 No coincidencia: -1 2.- Introducción de “huecos”: -1
97
ctataatc 0-2-3-4-5-6-7-8 g -2-3-4-5-6-7-8 c-210-2-3-4-5 t-303210-2-3 g-42210 -2-3 a-5-21433210 a-6-30335543 c-7-4224446 g-8-5-2113335
98
ctataatc 0-2-3-4-5-6-7-8 g -2-3-4-5-6-7-8 c-210-2-3-4-5 t-303210-2-3 g-42210 -2-3 a-5-21433210 a-6-30335543 c-7-4224446 g-8-5-2113335
99
Alineamiento Final Programación dinámica 5 coincidencias / 4 puntos - c t - a t a a t c - g c t g a - a - - c g
100
M. Tuberculosis 1-100 cta ttgaccgatgaccccggttcaggcttc accacagtgtggaacgcggtcgtctc cgaacttaacggcgaccctaaggttg acgacggacccagcagtgatg
101
BlastN http://www.ebi.ac.uk BlastN http://www.ebi.ac.uk c t a t
102
BlastN http://www.ebi.ac.uk BlastN http://www.ebi.ac.uk c t a t a a t
103
c t a t a a t c t a t a a t EMBL:HS216E10Z83840Human DNA sequence from clone CTA-216E10 on chromosone 22.....122320 EMBL:CHCRRU573U57326 Chlamudomonas reinhardtii RpoC2 protein......10826
104
Alineamiento Múltiple
106
FIN
