Estudio del Modelo de Procedimientos de Aeropuertos basado en AIXM 5 “Verificacion del Modelo de Procedimientos de AIXM 5 por medio de aplicaciones de.

Presentación del tema: "Estudio del Modelo de Procedimientos de Aeropuertos basado en AIXM 5 “Verificacion del Modelo de Procedimientos de AIXM 5 por medio de aplicaciones de."— Transcripción de la presentación:

1 Estudio del Modelo de Procedimientos de Aeropuertos basado en AIXM 5 “Verificacion del Modelo de Procedimientos de AIXM 5 por medio de aplicaciones de simulacion de cabina“

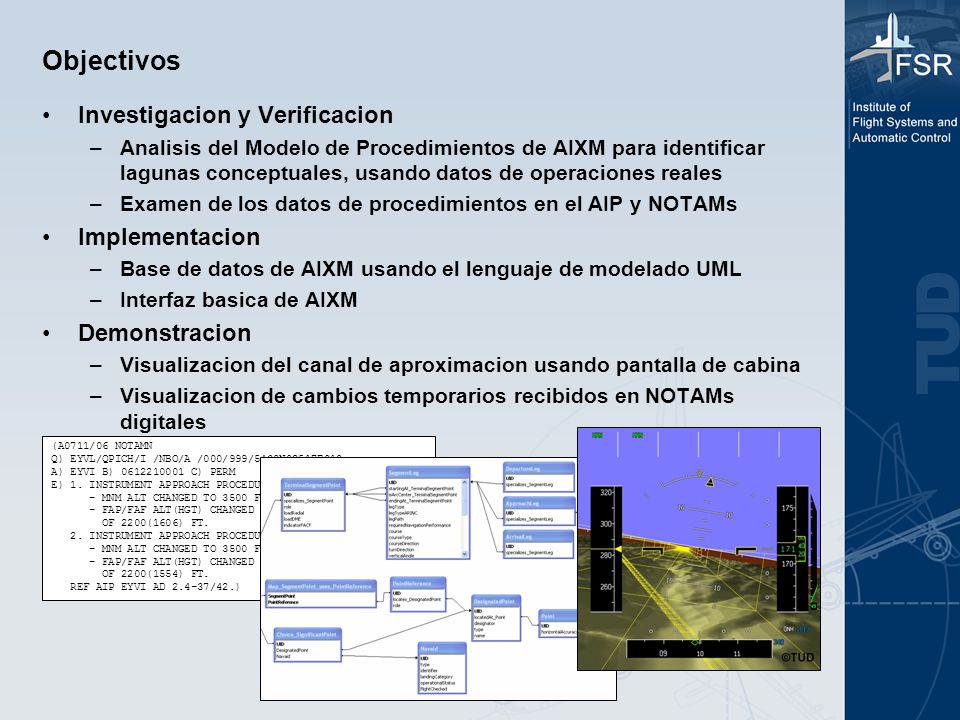

2 Objectivos (A0711/06 NOTAMN Q) EYVL/QPICH/I /NBO/A /000/999/5438N02517E010 A) EYVI B) 0612210001 C) PERM E) 1. INSTRUMENT APPROACH PROCEDURE RWY 02 CHANGED AS FLW: - MNM ALT CHANGED TO 3500 FT INSTEAD OF 3000 FT, - FAP/FAF ALT(HGT) CHANGED TO 2500(1906) FT INSTEAD OF 2200(1606) FT. 2. INSTRUMENT APPROACH PROCEDURE RWY 20 CHANGED AS FLW: - MNM ALT CHANGED TO 3500 FT INSTEAD OF 3000 FT, - FAP/FAF ALT(HGT) CHANGED TO 2500(1854) FT INSTEAD OF 2200(1554) FT. REF AIP EYVI AD 2.4-37/42.) Investigacion y Verificacion –Analisis del Modelo de Procedimientos de AIXM para identificar lagunas conceptuales, usando datos de operaciones reales –Examen de los datos de procedimientos en el AIP y NOTAMs Implementacion –Base de datos de AIXM usando el lenguaje de modelado UML –Interfaz basica de AIXM Demonstracion –Visualizacion del canal de aproximacion usando pantalla de cabina –Visualizacion de cambios temporarios recibidos en NOTAMs digitales

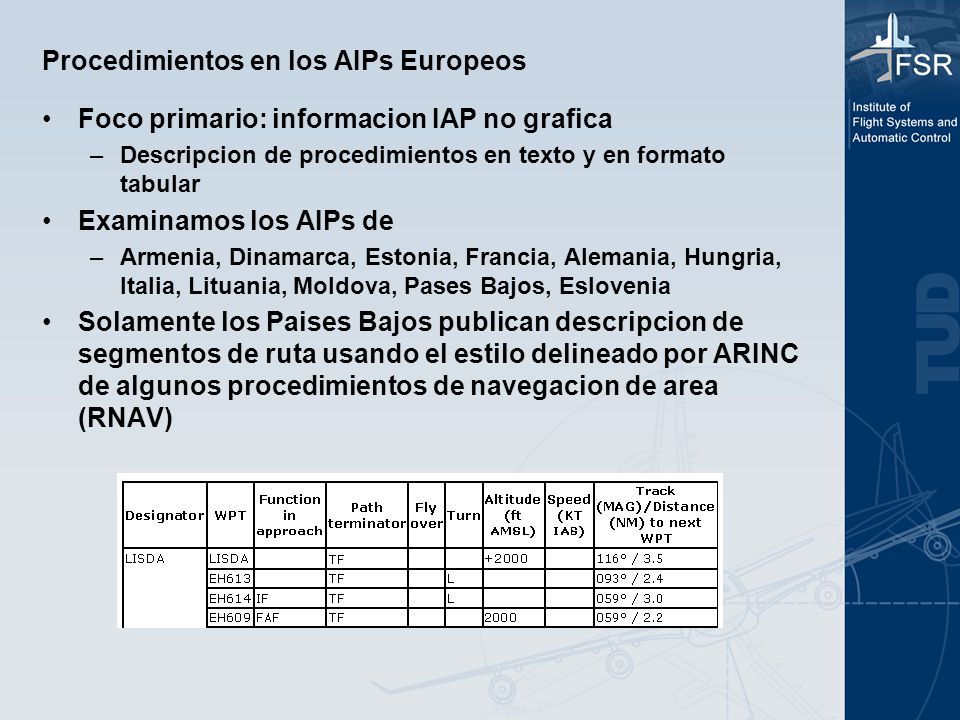

3 Procedimientos en los AIPs Europeos Foco primario: informacion IAP no grafica –Descripcion de procedimientos en texto y en formato tabular Examinamos los AIPs de –Armenia, Dinamarca, Estonia, Francia, Alemania, Hungria, Italia, Lituania, Moldova, Pases Bajos, Eslovenia Solamente los Paises Bajos publican descripcion de segmentos de ruta usando el estilo delineado por ARINC de algunos procedimientos de navegacion de area (RNAV)

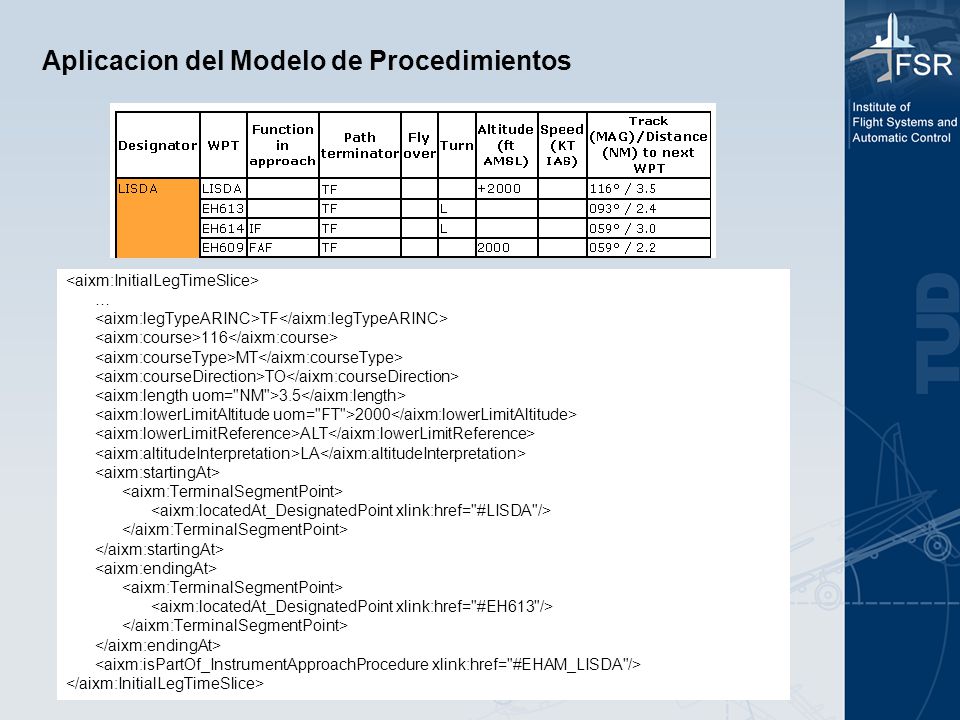

4 Aplicacion del Modelo de Procedimientos … TF 116 MT TO 3.5 2000 ALT LA

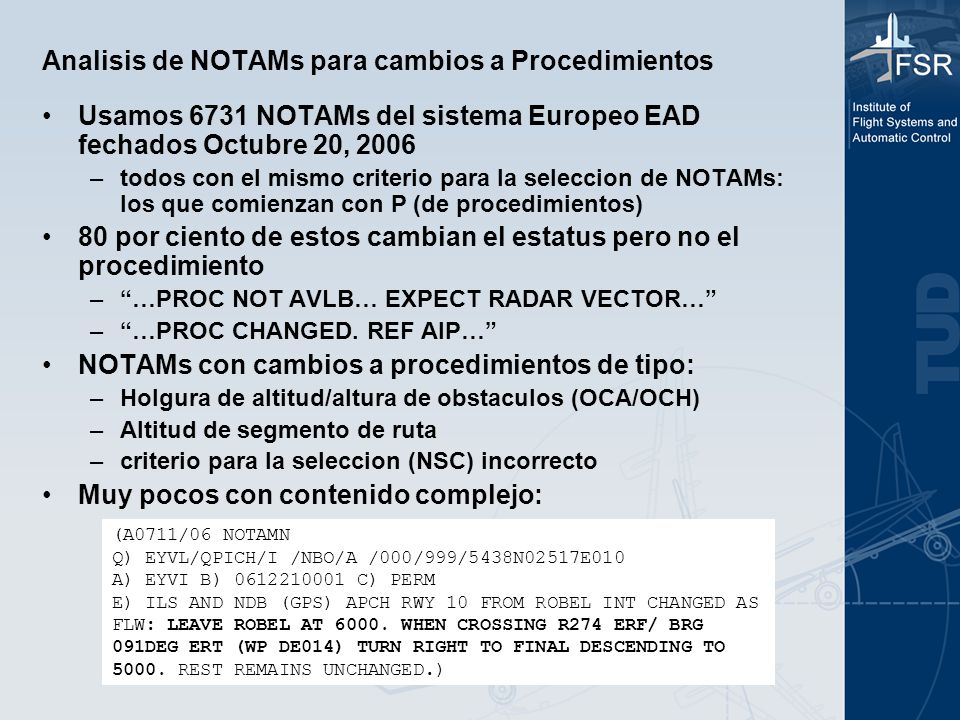

5 Analisis de NOTAMs para cambios a Procedimientos Usamos 6731 NOTAMs del sistema Europeo EAD fechados Octubre 20, 2006 –todos con el mismo criterio para la seleccion de NOTAMs: los que comienzan con P (de procedimientos) 80 por ciento de estos cambian el estatus pero no el procedimiento –“…PROC NOT AVLB… EXPECT RADAR VECTOR…” –“…PROC CHANGED. REF AIP…” NOTAMs con cambios a procedimientos de tipo: –Holgura de altitud/altura de obstaculos (OCA/OCH) –Altitud de segmento de ruta –criterio para la seleccion (NSC) incorrecto Muy pocos con contenido complejo: (A0711/06 NOTAMN Q) EYVL/QPICH/I /NBO/A /000/999/5438N02517E010 A) EYVI B) 0612210001 C) PERM E) ILS AND NDB (GPS) APCH RWY 10 FROM ROBEL INT CHANGED AS FLW: LEAVE ROBEL AT 6000. WHEN CROSSING R274 ERF/ BRG 091DEG ERT (WP DE014) TURN RIGHT TO FINAL DESCENDING TO 5000. REST REMAINS UNCHANGED.)

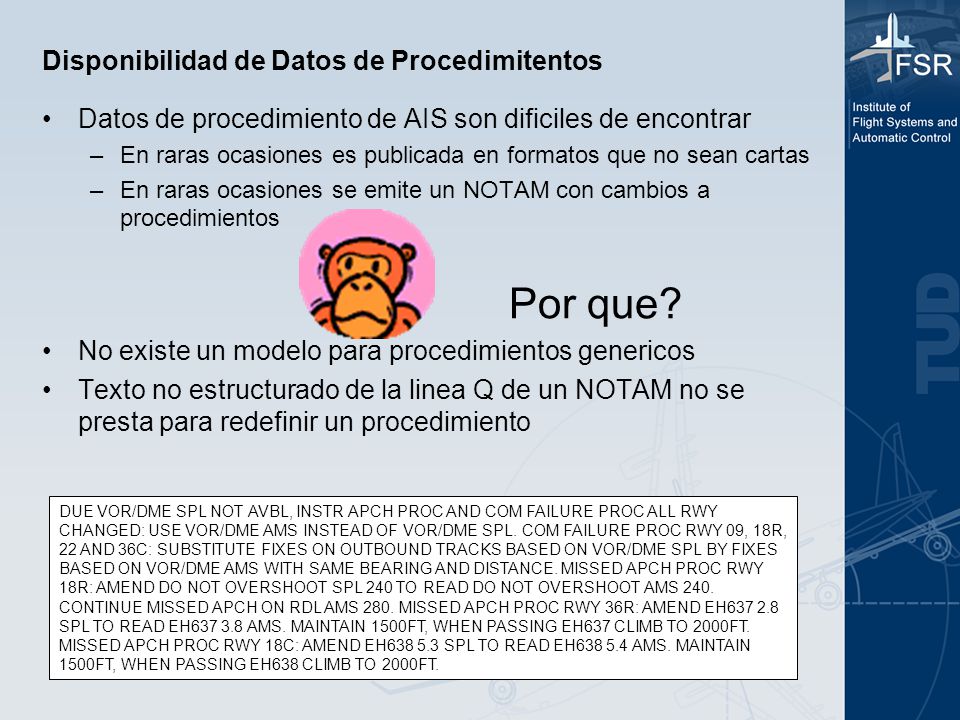

6 Disponibilidad de Datos de Procedimitentos Datos de procedimiento de AIS son dificiles de encontrar –En raras ocasiones es publicada en formatos que no sean cartas –En raras ocasiones se emite un NOTAM con cambios a procedimientos Por que? No existe un modelo para procedimientos genericos Texto no estructurado de la linea Q de un NOTAM no se presta para redefinir un procedimiento DUE VOR/DME SPL NOT AVBL, INSTR APCH PROC AND COM FAILURE PROC ALL RWY CHANGED: USE VOR/DME AMS INSTEAD OF VOR/DME SPL. COM FAILURE PROC RWY 09, 18R, 22 AND 36C: SUBSTITUTE FIXES ON OUTBOUND TRACKS BASED ON VOR/DME SPL BY FIXES BASED ON VOR/DME AMS WITH SAME BEARING AND DISTANCE. MISSED APCH PROC RWY 18R: AMEND DO NOT OVERSHOOT SPL 240 TO READ DO NOT OVERSHOOT AMS 240. CONTINUE MISSED APCH ON RDL AMS 280. MISSED APCH PROC RWY 36R: AMEND EH637 2.8 SPL TO READ EH637 3.8 AMS. MAINTAIN 1500FT, WHEN PASSING EH637 CLIMB TO 2000FT. MISSED APCH PROC RWY 18C: AMEND EH638 5.3 SPL TO READ EH638 5.4 AMS. MAINTAIN 1500FT, WHEN PASSING EH638 CLIMB TO 2000FT.

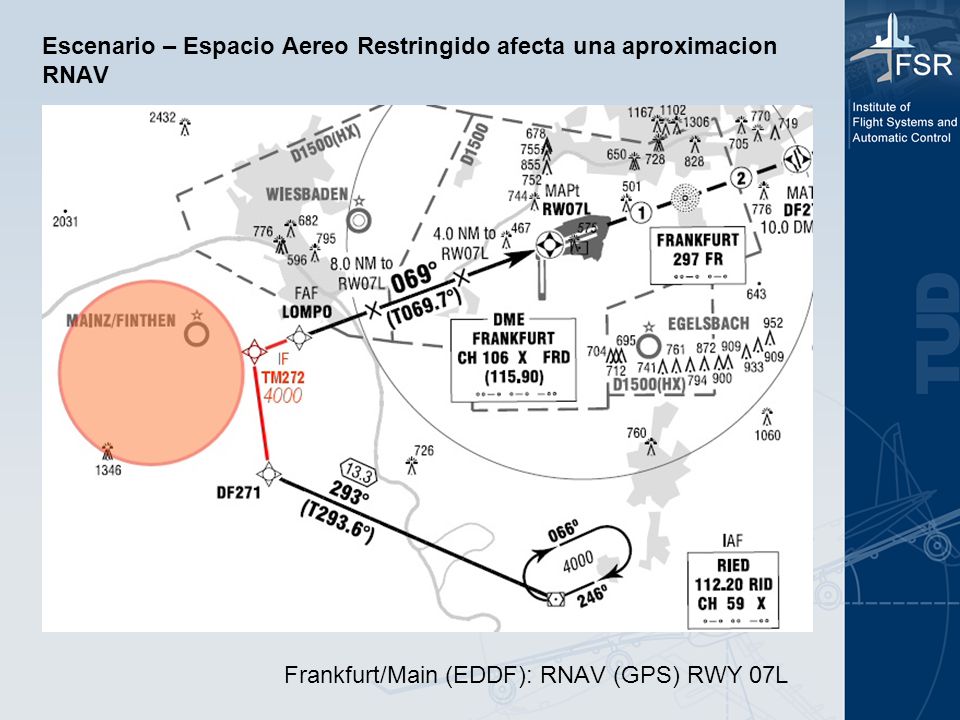

7 Escenario – Espacio Aereo Restringido afecta una aproximacion RNAV Frankfurt/Main (EDDF): RNAV (GPS) RWY 07L

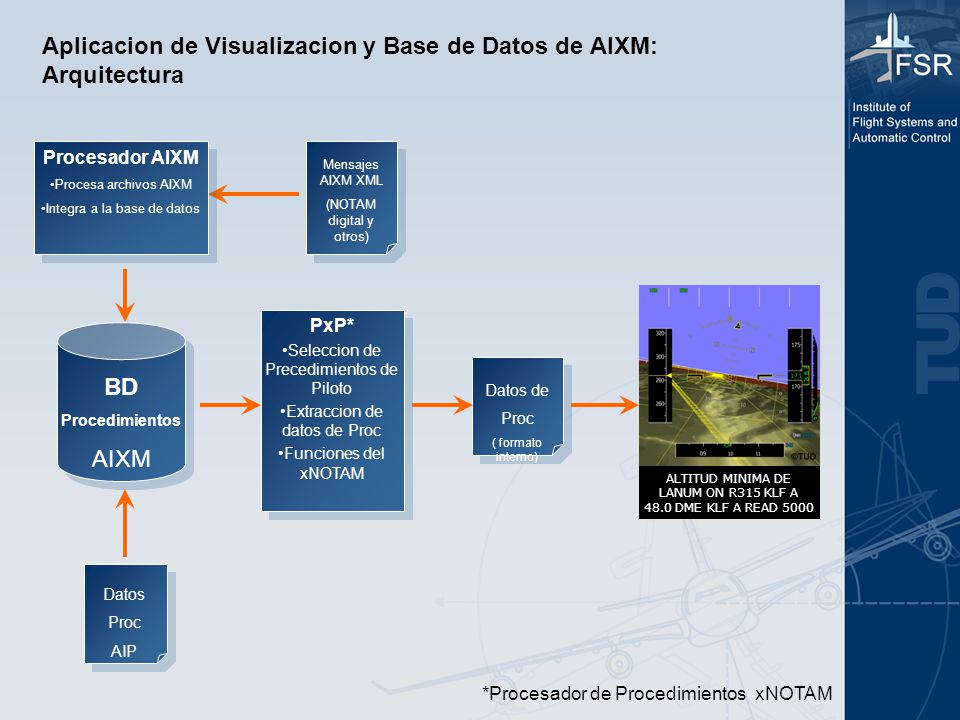

8 Aplicacion de Visualizacion y Base de Datos de AIXM: Arquitectura BD Procedimientos AIXM ALTITUD MINIMA DE LANUM ON R315 KLF A 48.0 DME KLF A READ 5000 Datos de Proc ( formato interno) Mensajes AIXM XML (NOTAM digital y otros) PxP* Seleccion de Precedimientos de Piloto Extraccion de datos de Proc Funciones del xNOTAM Procesador AIXM Procesa archivos AIXM Integra a la base de datos Datos Proc AIP *Procesador de Procedimientos xNOTAM

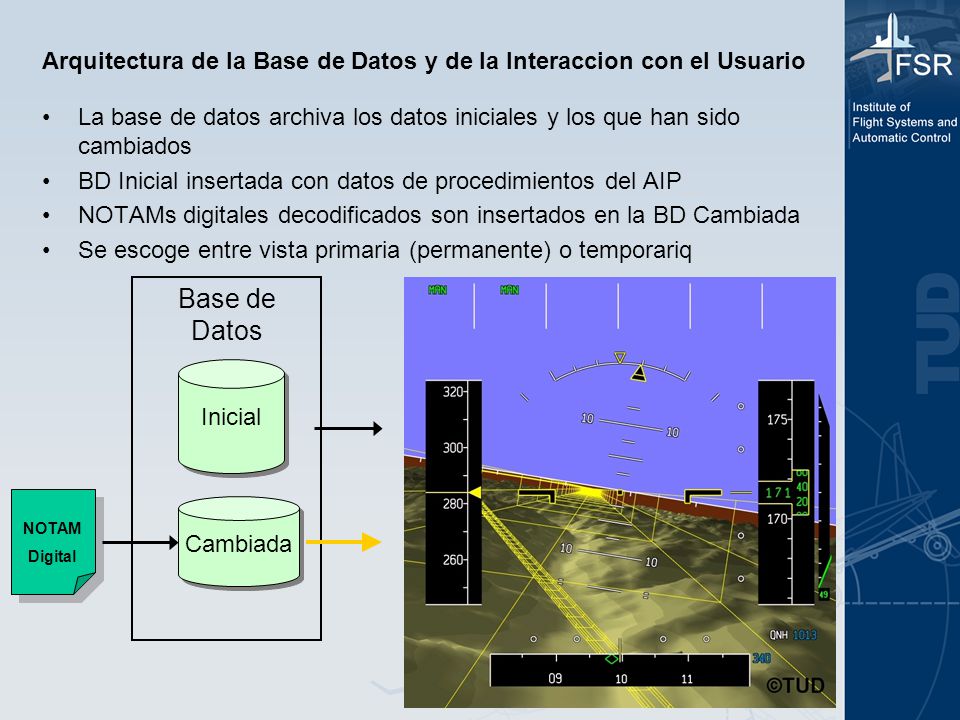

9 Arquitectura de la Base de Datos y de la Interaccion con el Usuario La base de datos archiva los datos iniciales y los que han sido cambiados BD Inicial insertada con datos de procedimientos del AIP NOTAMs digitales decodificados son insertados en la BD Cambiada Se escoge entre vista primaria (permanente) o temporariq Cambiada Inicial NOTAM Digital Base de Datos

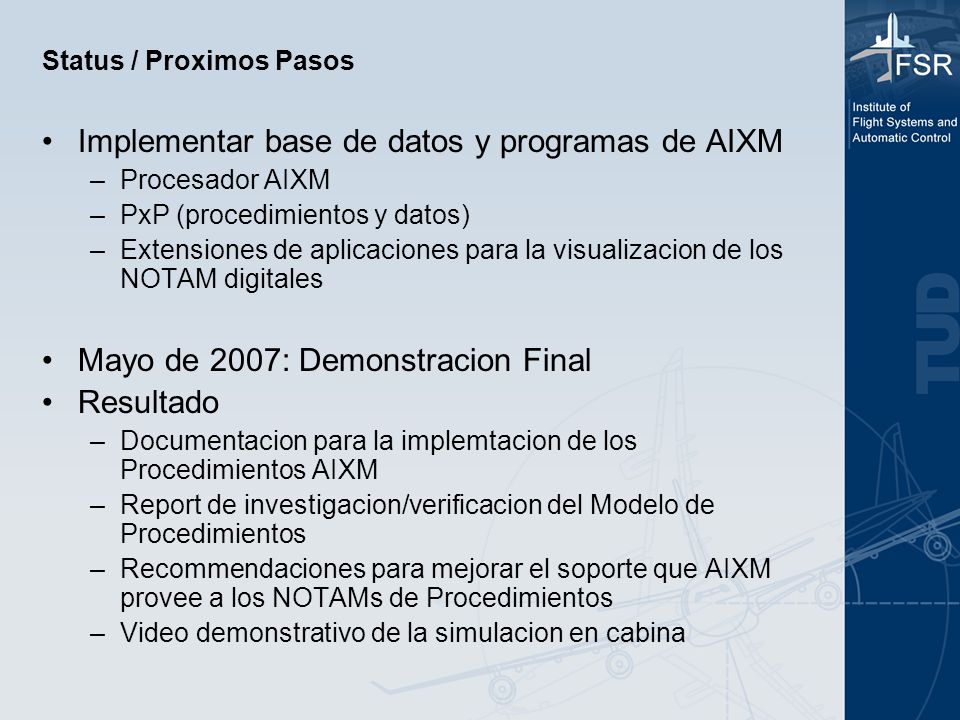

10 Status / Proximos Pasos Implementar base de datos y programas de AIXM –Procesador AIXM –PxP (procedimientos y datos) –Extensiones de aplicaciones para la visualizacion de los NOTAM digitales Mayo de 2007: Demonstracion Final Resultado –Documentacion para la implemtacion de los Procedimientos AIXM –Report de investigacion/verificacion del Modelo de Procedimientos –Recommendaciones para mejorar el soporte que AIXM provee a los NOTAMs de Procedimientos –Video demonstrativo de la simulacion en cabina

11 Preguntas?!
