Modulator/Demodulator

Presentación del tema: "Modulator/Demodulator"— Transcripción de la presentación:

1 Modulator/Demodulator
MODEM Modulator/Demodulator

2 Conversión de señal realizada por los modems
Señal Digital Señal Análoga Señal Digital

3 Partes de un MODEM Un transmisor: Un receptor:
Convierte los pulsos digitales a una señal análoga que puede ser enviada por el medio analogico. Un receptor: Invierte el proceso de de convertir al convertir la señal análoga a señal digital.

4 Tipos de MODEMS Modo de Trans.: simplex, half y full duplex.
Técnica de trans.: asincrónico y sincrónico Uso del MEDIO: voice-grade, wideband y para líneas dedicadas.DIFERENTES FRECUENCIAS Método de fabricación: standalone (externos), tarjeta de expansión (interno) y para rack.(RACKEABLES) Ecualización: Manual y automática –EVITAR RUIDOS Capacidad de seguridad: Ninguna, con password, lista de números para llamar, lista de números a responder (callback security). Selección de múltiples velocidades Capacidad de voz/datos simultáneos

5 Ténicas de modulación y ejemplos
Operación de los MODEM Ténicas de modulación y ejemplos

6 Proceso de modulación El proceso de modulación altera las características de la señal de la portadora. Pero cuando la portadora se modifica mediante un proceso de modulación se está “colocando” información sobre la señal.. Las características de la portadora que pueden ser alteradas son la amplitud (AM), la frecuencia (FM) y el ángulo de fase (fM).

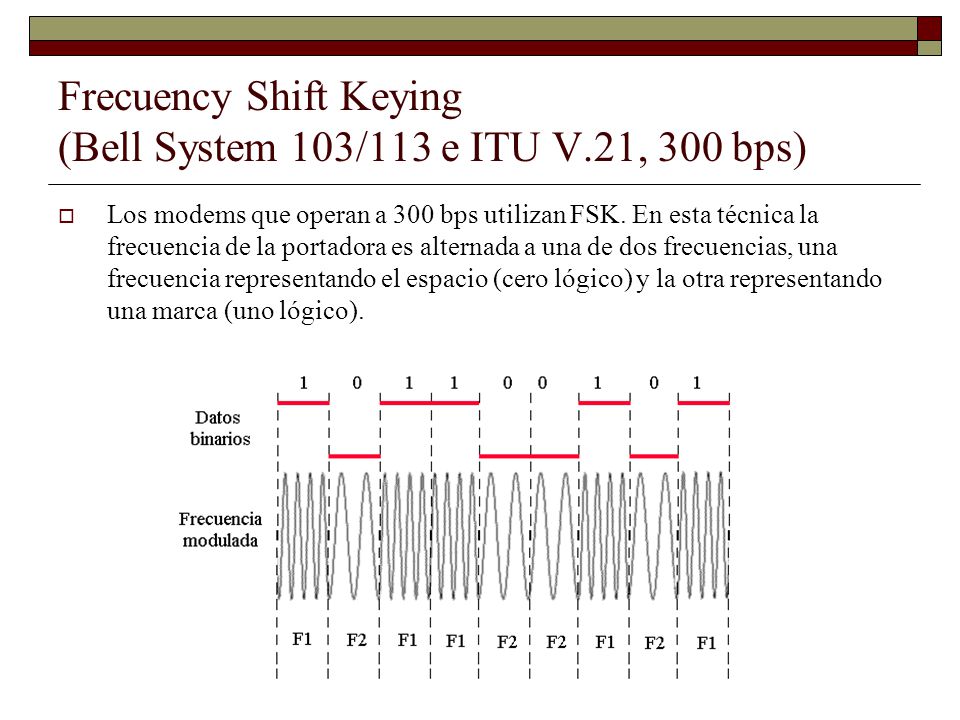

7 Frecuency Shift Keying (Bell System 103/113 e ITU V.21, 300 bps)
Los modems que operan a 300 bps utilizan FSK. En esta técnica la frecuencia de la portadora es alternada a una de dos frecuencias, una frecuencia representando el espacio (cero lógico) y la otra representando una marca (uno lógico).

8 Phase Shift Keying PSK:
Si se quisiera representar un bit (un 1 ó un 0) con PSK, quien transmite sólo debe cambiar la fase de la señal para representar cada bit que entra en el modem. Por ejemplo con un deslazamiento de fase de 0o podría representa un espacio (cero lógico) y con 180o representaría una marca (uno lógico). Esto se llama modulación de dos fases

9 Quadrature Amplitude Modulation (QAM)
QAM es una técnica que combina modulación de fase y de amplitud. Con esta técnica se pueden colocar cuatro bits en cada cambio de señal, operando a 2400 baudios, logrando que se puedan transferir 9600 bits por segundo. La gran mayoría de modems de 9600 bps se adhieren al estándar ITU V.29. Este estándar utiliza una portadora de 1700 Hz sobre la cual se varía tanto la amplitud como la fase, resultando 16 posibles combinaciones de ocho ángulos de fase y cuatro amplitudes. En V.29 el primer bit, de acuerdo con el ángulo de fase, permite seleccionar la amplitud. Los otros tres bits utilizan el mismo desplazamiento de fase usado en V.27.

10 Bps vs. Baudios Cuando se quieren representar más de dos bits con PSK (multiples bits con PSK) se debe entender la diferencia entre la tasa de transferencia de datos y la velocidad con que cambia la señal. Baudio es la tasa de señalización -cambio de estado de la señal por segundo (cuantas veces cambia la señal en un segundo)- (Jean-Maurice-Emile Baudot).

11 Constelación para V.29, 9600 bps
1001 0001 0000 1000 0010 1010 1011 0011 0111 1111 0110 1110 0100 1100 1101 0101 V.29 (Amplitud relativa: primer bit) bit ángulo amplitud 1 0o, 90o, 180o, 270o 5 1 45o,135o, 225o, 315o 3 raiz de 2 0 0o, 90o, 180o, 270o 3 0 45o,135o, 225o, 315o raiz de 2 V.29 (cambio de fase de V.27) tribit Cambio de fase 001 0o 000 45o 010 90o o o o o o

12 Características de MODEMS Bell system

13 Características de MODEMS ITU

14 Handshaking de los modems
Handshaking es el intercambio de señales de control para establecer la comunicación entre dos data sets (modems). Estas señales son requeridas para iniciar y terminar EL ENLACE Los tipos de señalización utilizada EIA RS-232, EIA RS-449 o el ITU V.24,V35

15 Handshaking

16 Configuracion Datos local Datos remotos Medio analogico
MODEM MODEM Velocidad de datos Largo de palabra Chequeo de error Bit de stop Control de flujo ANS/ORG Reloj (sinc) Audio (0dB) tipo de enlace

17 Comando AT- Hayes La mayoría de los módems se controlan y responden a caracteres enviados a través del puerto serie. El lenguaje de comandos para módem mas extendido es de los comandos Hayes que fue inicialmente incorporado a los módems de este fabricante

18 Comando AT- Hayes ATA hace que el módem conteste una llamada sin esperar por un timbre ATDT dice al módem que marque un número Cuando envía un comando al módem, este responde con un código de resultado: "CONNECT", "OK" o "ERROR" ATE Eco Nota: Los comandos introducidos en el módem vuelven por eco al PC ATH Descuelga el teléfono Nota: Normalmente se utilizan: 1) un segundo silencio 2) +++ 3) ATH ATZ Restaurar la Configuración Guardada. Este comando indica al módem que debe desconectarse y restaurar la configuración guardada con el último comando AT&W Almacena perfil configuración del usuario "AT&V" muestra la configuración actual de los registros S y comandos.

19 Practica de enlace MODEMS

20 FIN
