Propagación por dispersión troposférica

Presentación del tema: "Propagación por dispersión troposférica"— Transcripción de la presentación:

1 Propagación por dispersión troposférica
f > 100 MHz

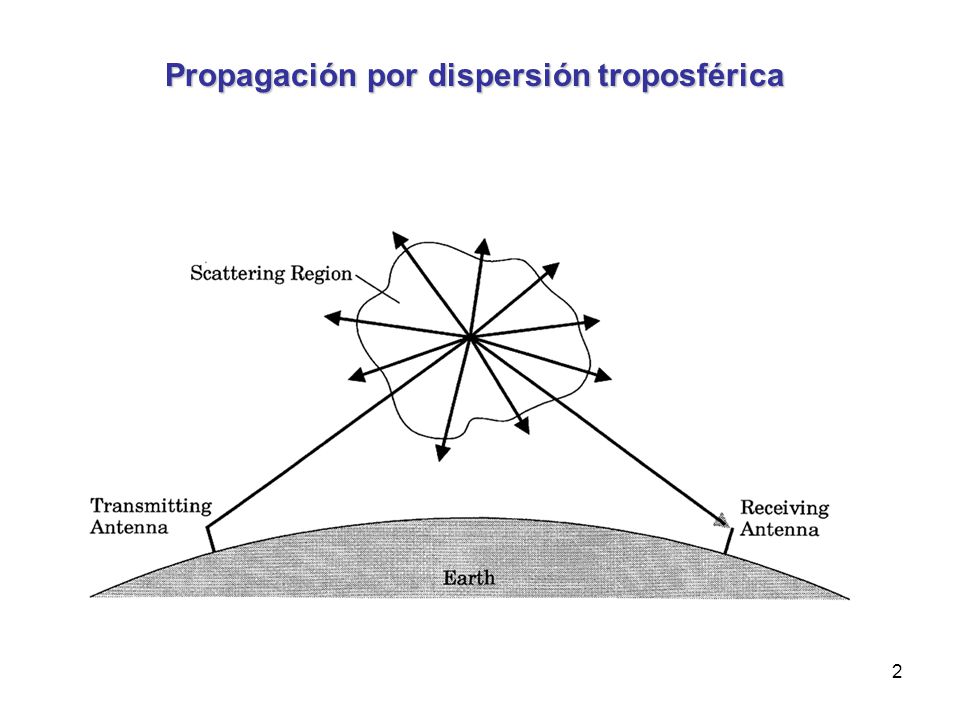

2 Propagación por dispersión troposférica

3 Propagación por dispersión troposférica

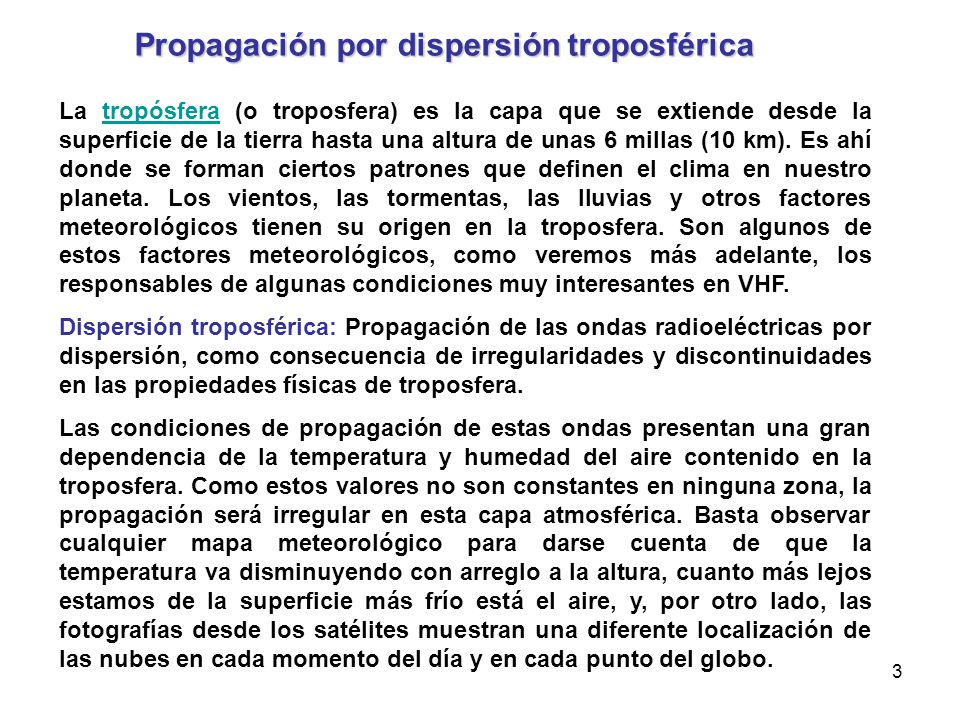

La tropósfera (o troposfera) es la capa que se extiende desde la superficie de la tierra hasta una altura de unas 6 millas (10 km). Es ahí donde se forman ciertos patrones que definen el clima en nuestro planeta. Los vientos, las tormentas, las lluvias y otros factores meteorológicos tienen su origen en la troposfera. Son algunos de estos factores meteorológicos, como veremos más adelante, los responsables de algunas condiciones muy interesantes en VHF. Dispersión troposférica: Propagación de las ondas radioeléctricas por dispersión, como consecuencia de irregularidades y discontinuidades en las propiedades físicas de troposfera. Las condiciones de propagación de estas ondas presentan una gran dependencia de la temperatura y humedad del aire contenido en la troposfera. Como estos valores no son constantes en ninguna zona, la propagación será irregular en esta capa atmosférica. Basta observar cualquier mapa meteorológico para darse cuenta de que la temperatura va disminuyendo con arreglo a la altura, cuanto más lejos estamos de la superficie más frío está el aire, y, por otro lado, las fotografías desde los satélites muestran una diferente localización de las nubes en cada momento del día y en cada punto del globo.

4 Propagación por dispersión troposférica

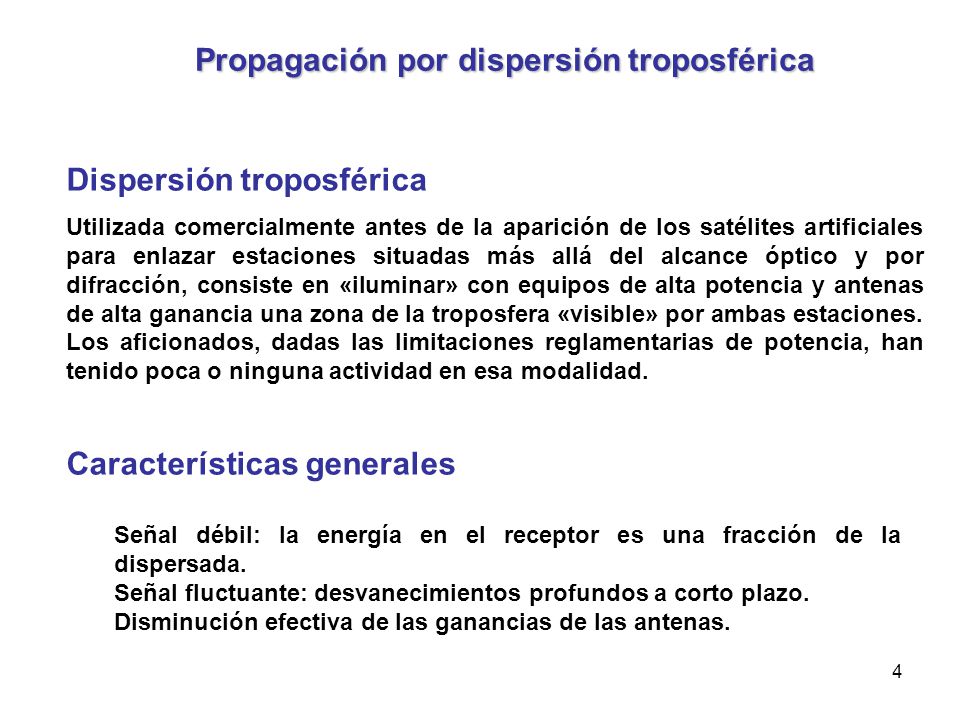

Utilizada comercialmente antes de la aparición de los satélites artificiales para enlazar estaciones situadas más allá del alcance óptico y por difracción, consiste en «iluminar» con equipos de alta potencia y antenas de alta ganancia una zona de la troposfera «visible» por ambas estaciones. Los aficionados, dadas las limitaciones reglamentarias de potencia, han tenido poca o ninguna actividad en esa modalidad.  Características generales Señal débil: la energía en el receptor es una fracción de la dispersada. Señal fluctuante: desvanecimientos profundos a corto plazo. Disminución efectiva de las ganancias de las antenas.

5 Pérdidas de propagación

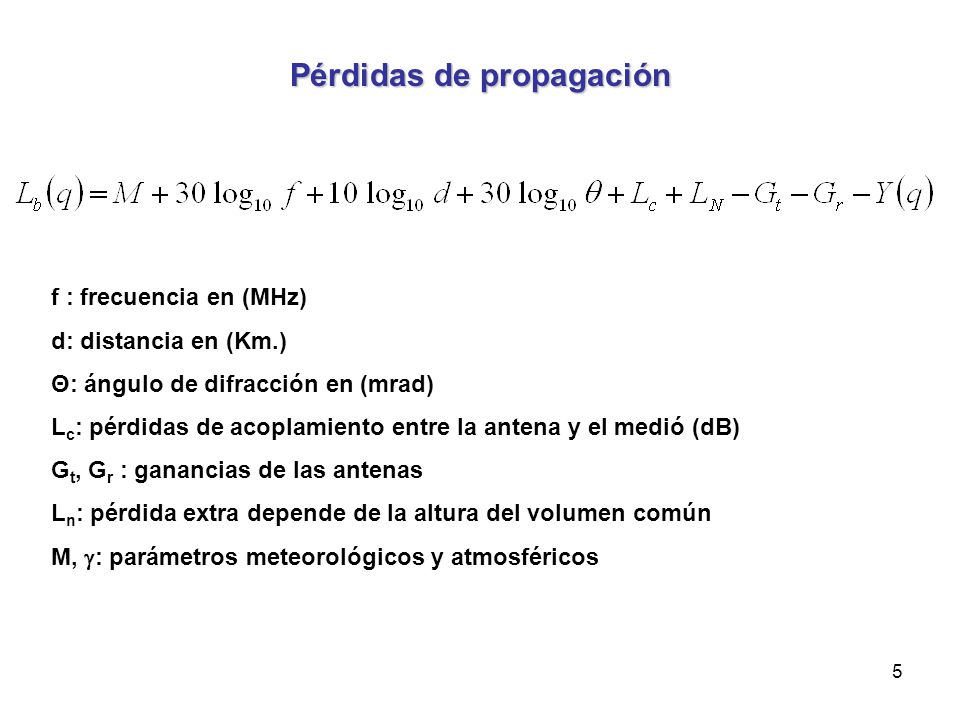

f : frecuencia en (MHz) d: distancia en (Km.) Θ: ángulo de difracción en (mrad) Lc: pérdidas de acoplamiento entre la antena y el medió (dB) Gt, Gr : ganancias de las antenas Ln: pérdida extra depende de la altura del volumen común M, : parámetros meteorológicos y atmosféricos

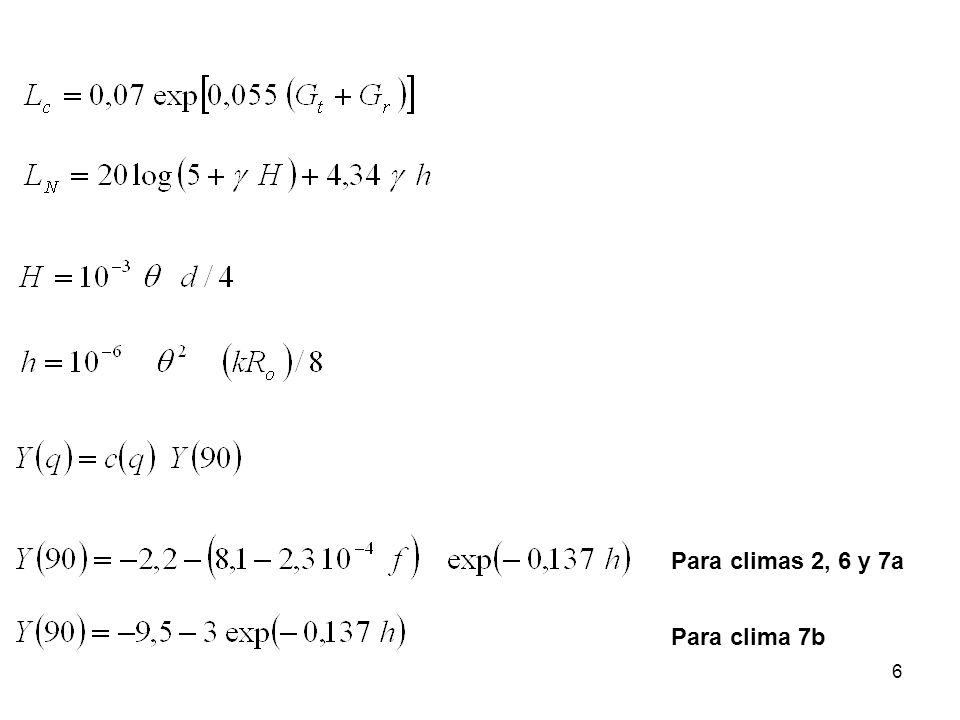

6 Para climas 2, 6 y 7a Para clima 7b

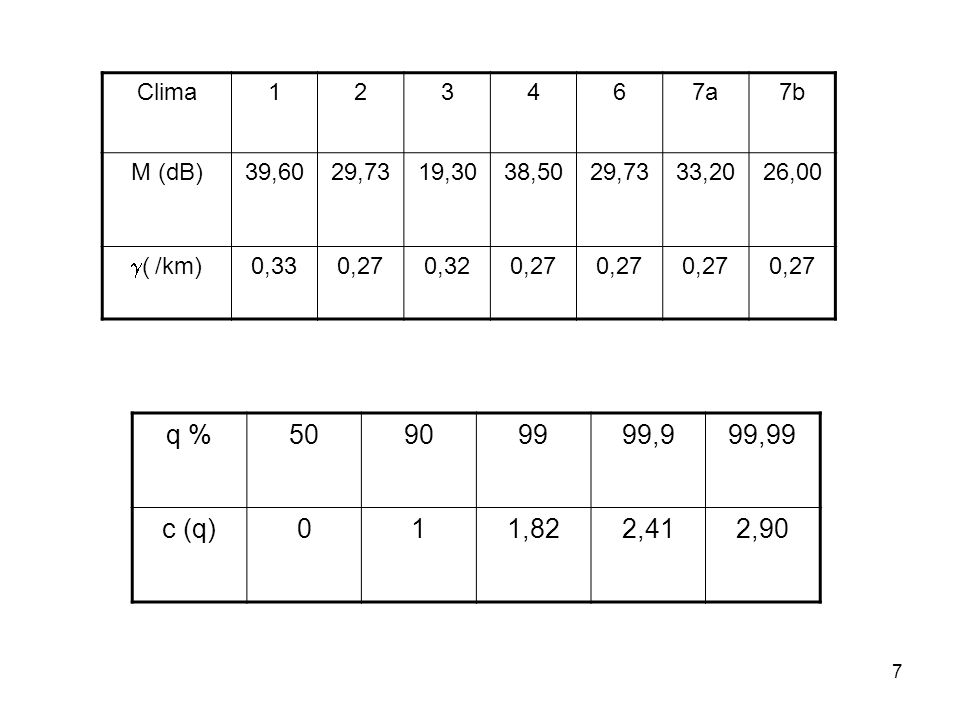

7 Clima 1 2 3 4 6 7a 7b M (dB) 39,60 29,73 19,30 38,50 33,20 26,00 ( /km) 0,33 0,27 0,32 q % 50 90 99 99,9 99,99 c (q) 1 1,82 2,41 2,90

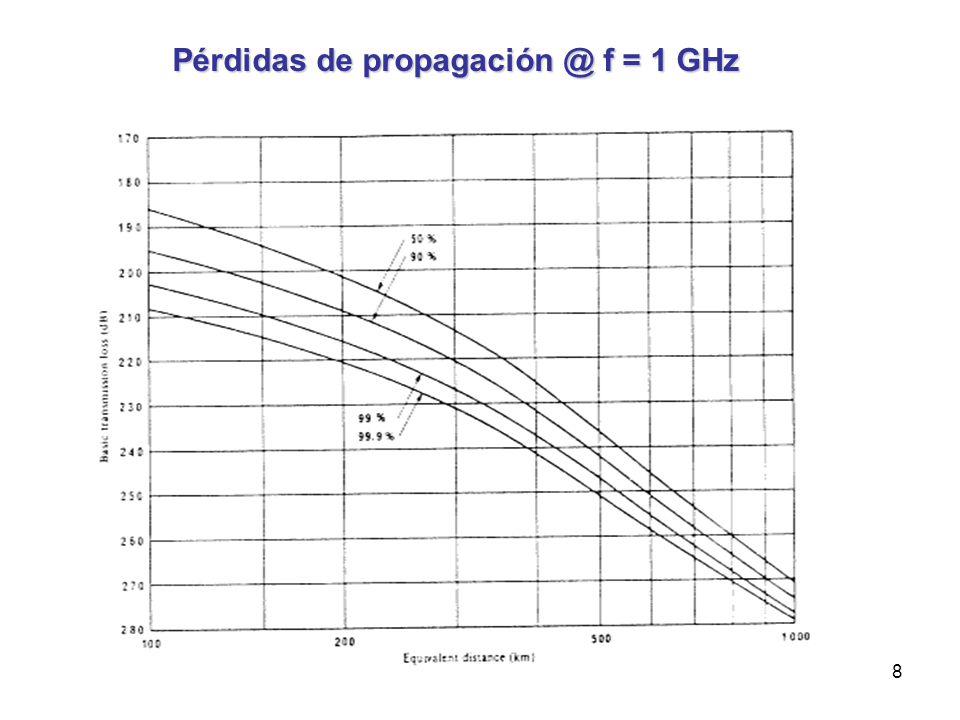

8 Pérdidas de propagación @ f = 1 GHz

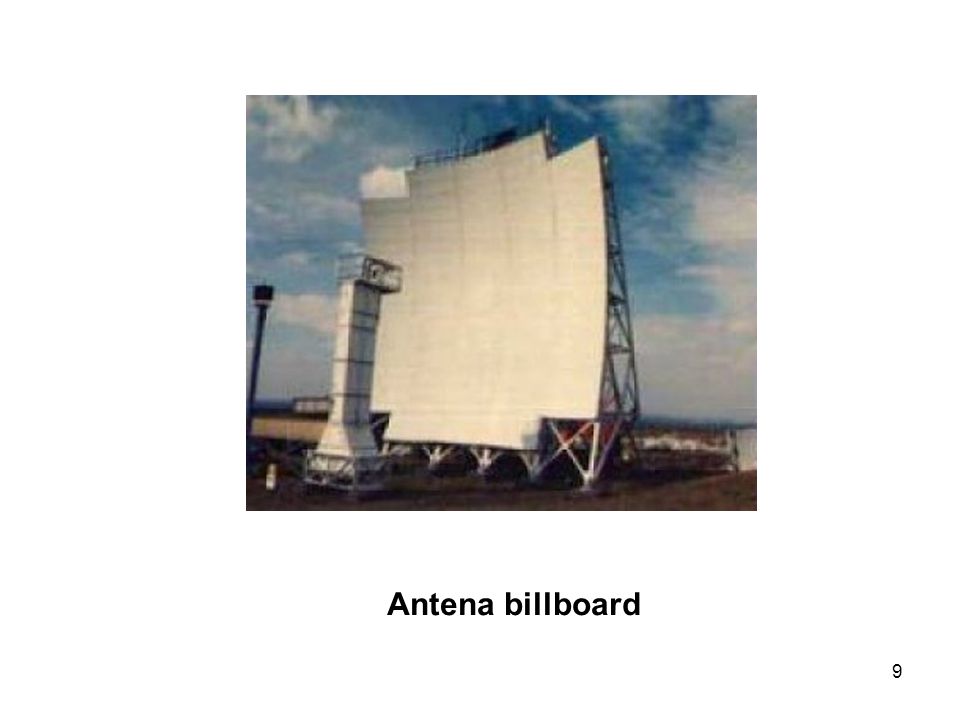

9 Antena billboard

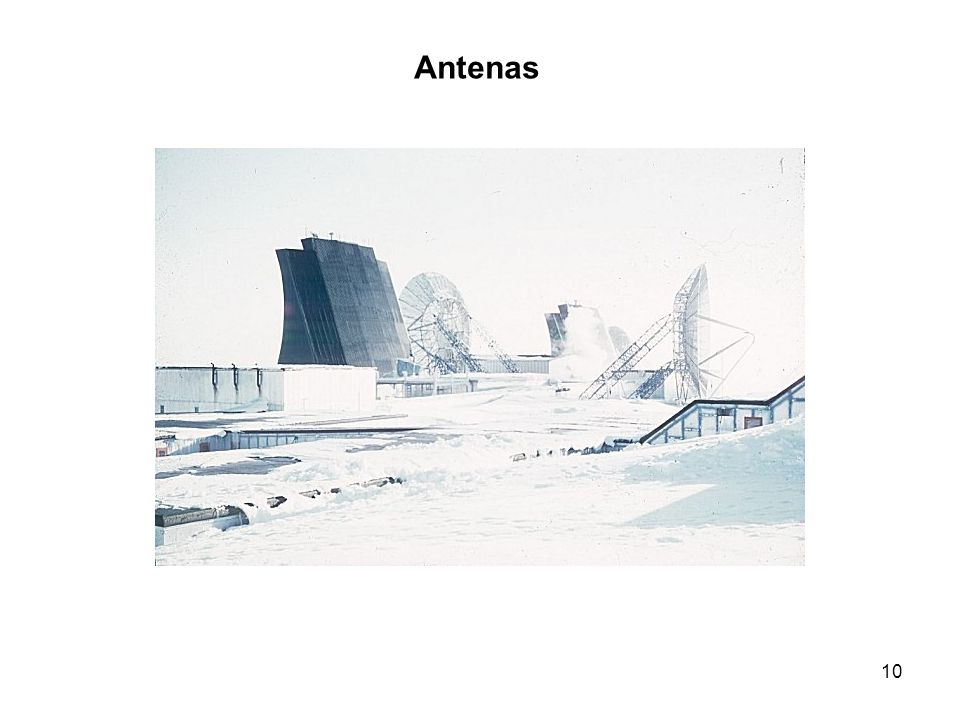

10 Antenas

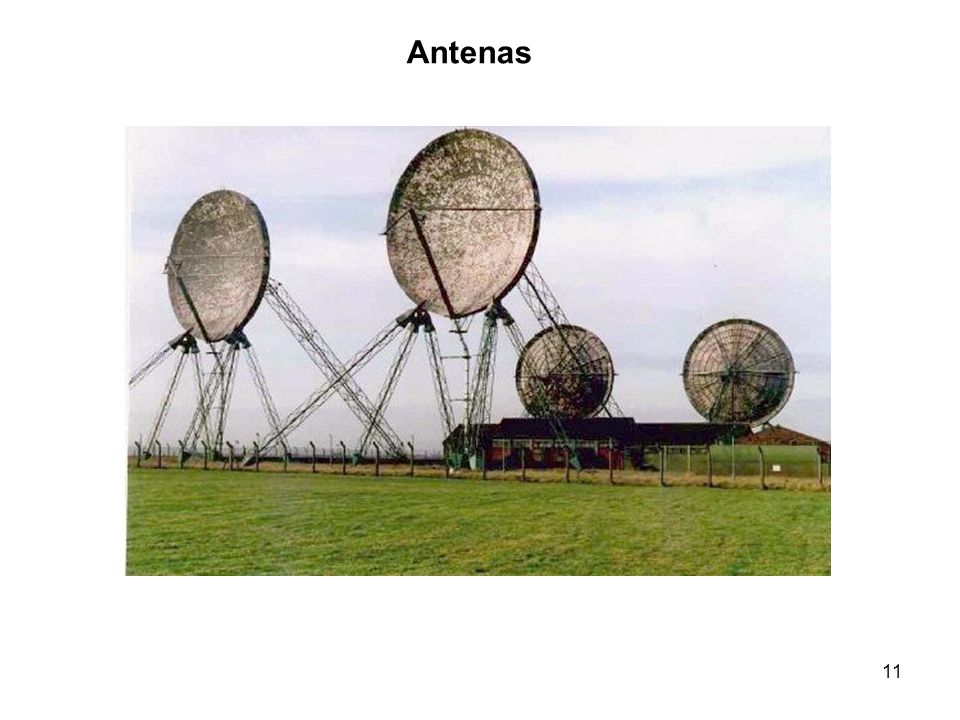

11 Antenas
