UNIVERSIDAD DE SANTIAGO DE CHILE DEPARTAMENTO DE INGENIERÍA QUÍMICA DINÁMICA Y CONTROL DE PROCESOS Tutorial dinámico en UNISIM DESIGN (Hysys) Pedro Troncoso M. Ayudante Dinámica y control de procesos

2 Tutorial dinámico en HYSYS 3.01

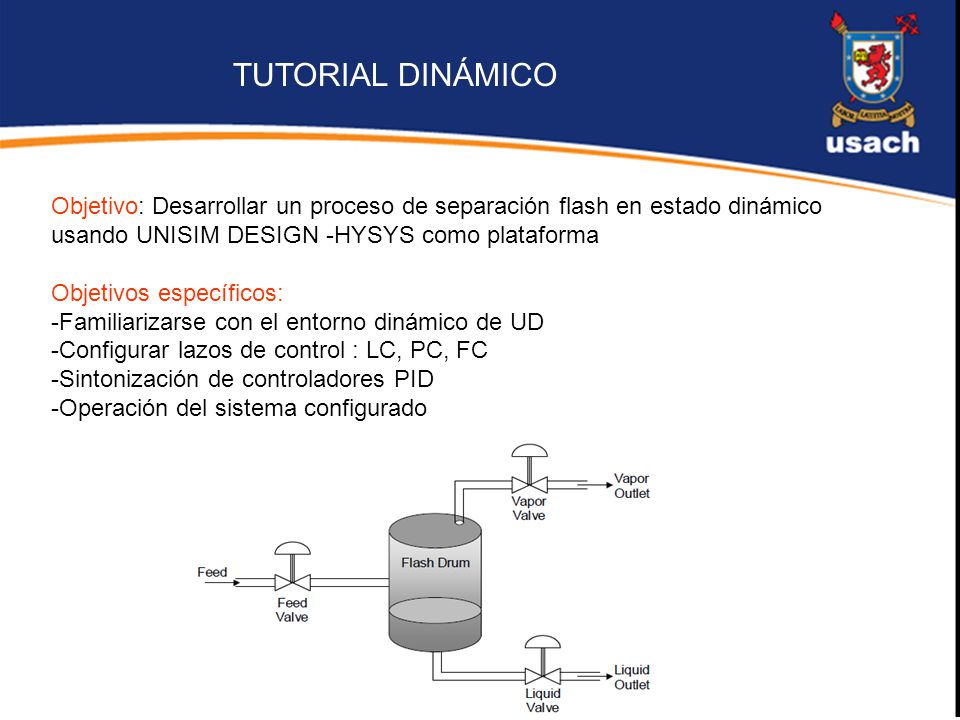

Objetivo: Desarrollar un proceso de separación flash en estado dinámico usando UNISIM DESIGN -HYSYS como plataforma Objetivos específicos: -Familiarizarse con el entorno dinámico de UD -Configurar lazos de control : LC, PC, FC -Sintonización de controladores PID -Operación del sistema configurado Tutorial dinámico en HYSYS 3.01 Pedro Troncoso M. Ayudante Dinámica y control de proceso

3 Tutorial dinámico en HYSYS 3.01

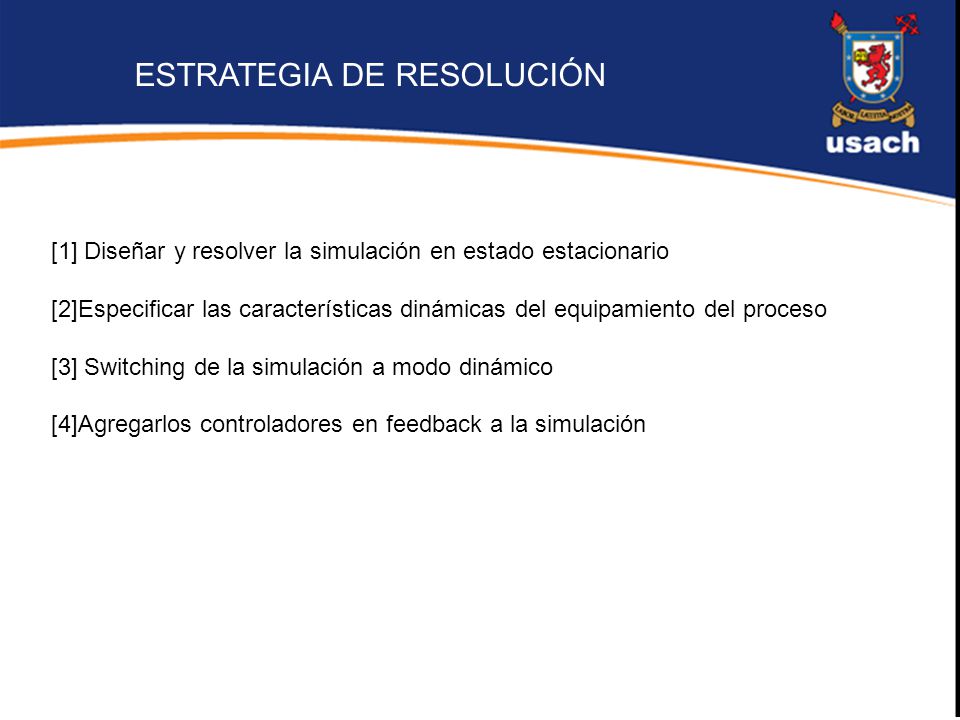

ESTRATEGIA DE RESOLUCIÓN Tutorial dinámico en HYSYS 3.01 [1] Diseñar y resolver la simulación en estado estacionario [2]Especificar las características dinámicas del equipamiento del proceso [3] Switching de la simulación a modo dinámico [4]Agregarlos controladores en feedback a la simulación Pedro Troncoso M. Ayudante Dinámica y control de proceso

4 Tutorial dinámico en HYSYS 3.01

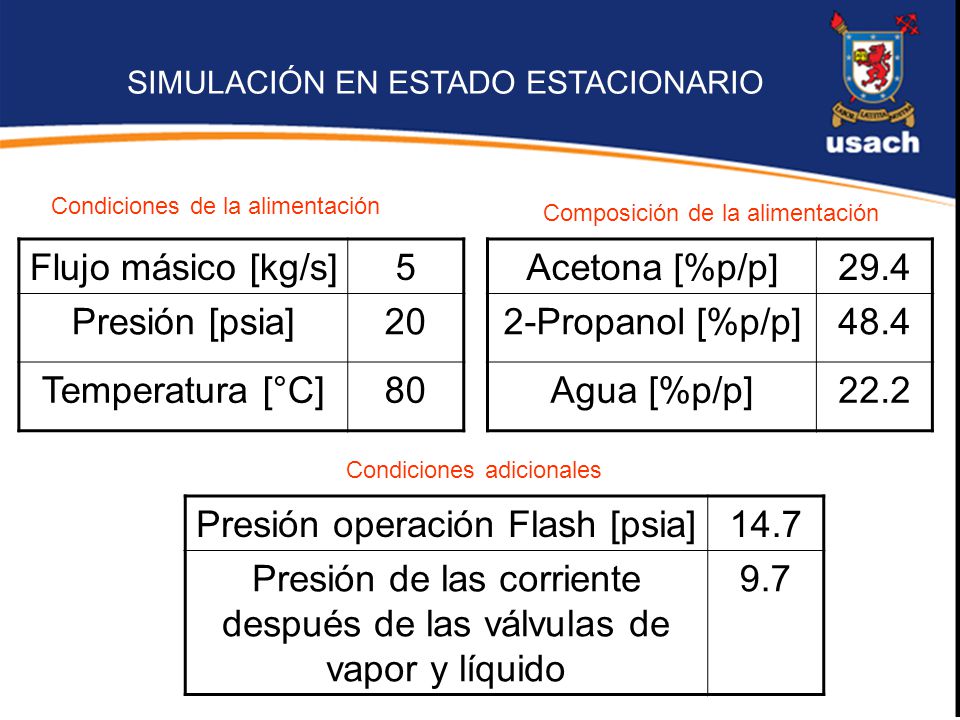

SIMULACIÓN EN ESTADO ESTACIONARIO Condiciones de la alimentación Composición de la alimentación Tutorial dinámico en HYSYS 3.01 Flujo másico [kg/s] 5 Presión [psia] 20 Temperatura [°C] 80 Acetona [%p/p] 29.4 2-Propanol [%p/p] 48.4 Agua [%p/p] 22.2 Condiciones adicionales Presión operación Flash [psia] 14.7 Presión de las corriente después de las válvulas de vapor y líquido 9.7 Pedro Troncoso M. Ayudante Dinámica y control de proceso

5 Tutorial dinámico en HYSYS 3.01

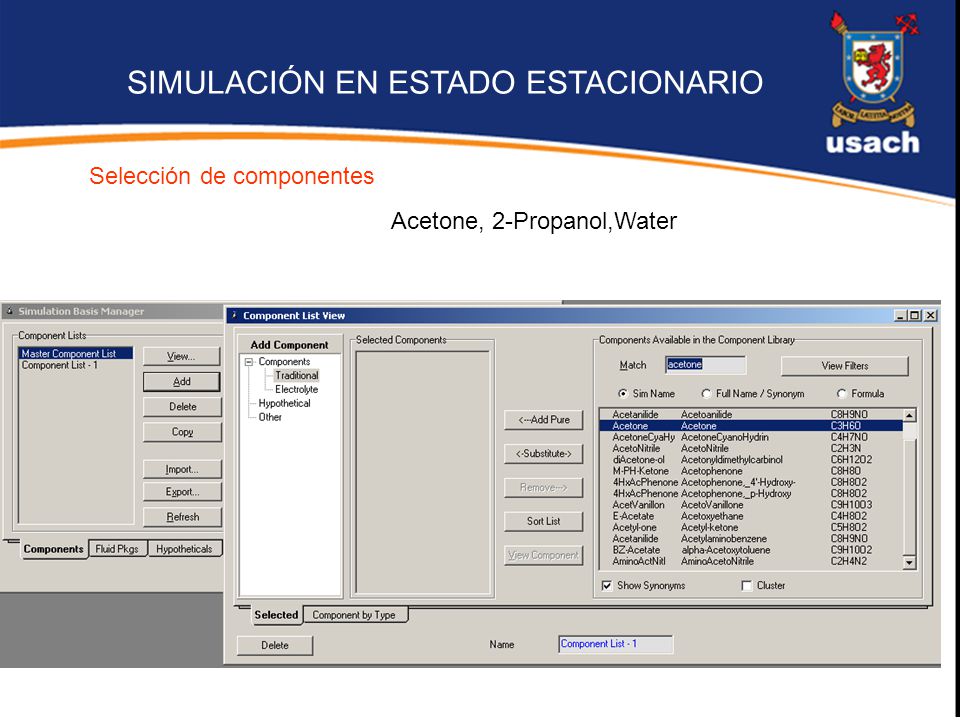

SIMULACIÓN EN ESTADO ESTACIONARIO Selección de componentes Acetone, 2-Propanol,Water Tutorial dinámico en HYSYS 3.01 Pedro Troncoso M. Ayudante Dinámica y control de proceso

6 Tutorial dinámico en HYSYS 3.01
SIMULACIÓN EN ESTADO ESTACIONARIO Selección del método termodinámico NRTL: Non random, two liquids Tutorial dinámico en HYSYS 3.01 Pedro Troncoso M. Ayudante Dinámica y control de proceso

7 Tutorial dinámico en HYSYS 3.01

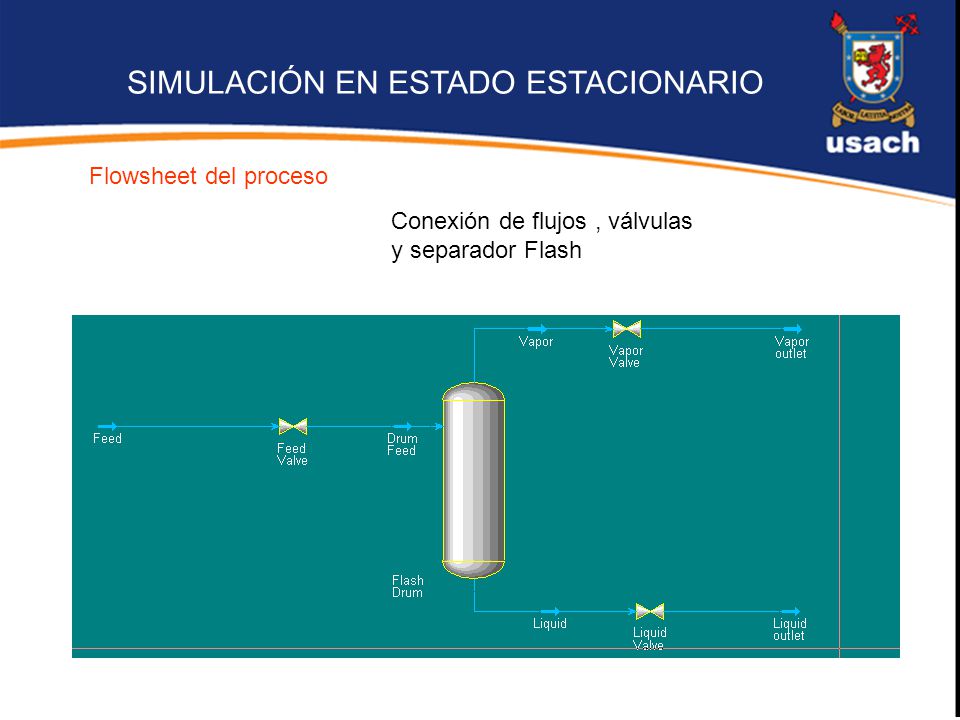

SIMULACIÓN EN ESTADO ESTACIONARIO Flowsheet del proceso Conexión de flujos , válvulas y separador Flash Tutorial dinámico en HYSYS 3.01 Pedro Troncoso M. Ayudante Dinámica y control de proceso

8 Tutorial dinámico en HYSYS 3.01

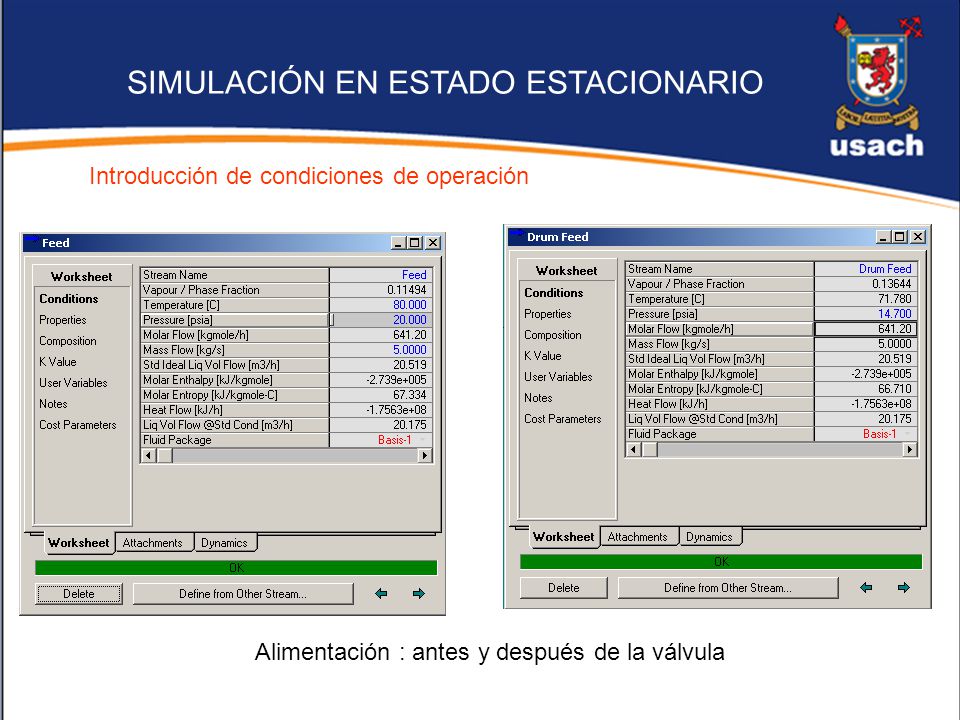

SIMULACIÓN EN ESTADO ESTACIONARIO Introducción de condiciones de operación Tutorial dinámico en HYSYS 3.01 Pedro Troncoso M. Ayudante Dinámica y control de proceso Alimentación : antes y después de la válvula

9 Tutorial dinámico en HYSYS 3.01

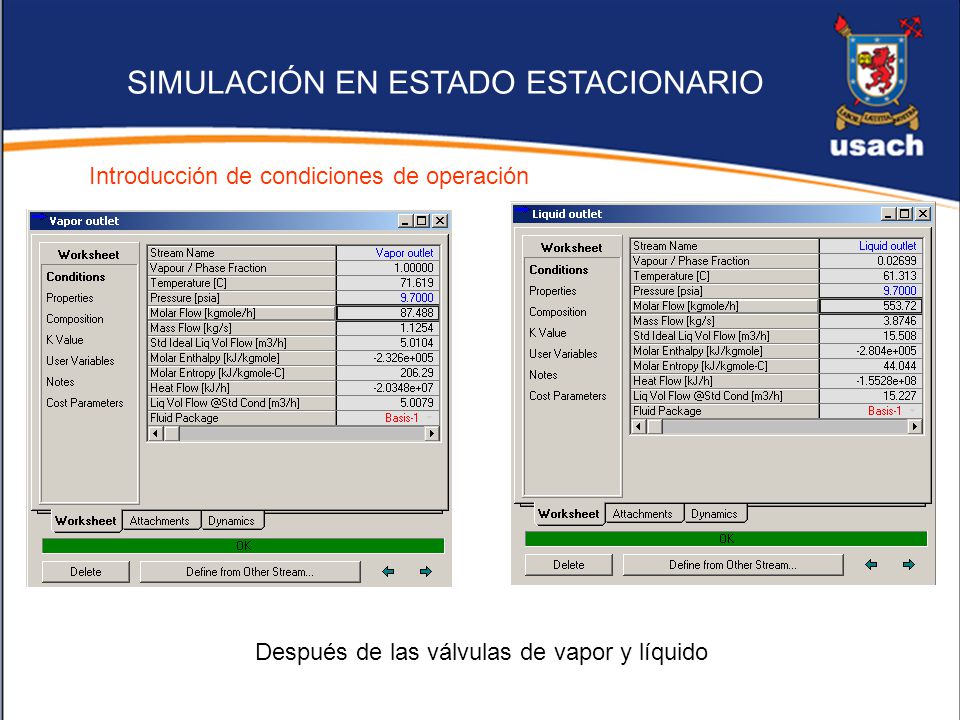

SIMULACIÓN EN ESTADO ESTACIONARIO Introducción de condiciones de operación Tutorial dinámico en HYSYS 3.01 Pedro Troncoso M. Ayudante Dinámica y control de proceso Después de las válvulas de vapor y líquido

10 Tutorial dinámico en HYSYS 3.01

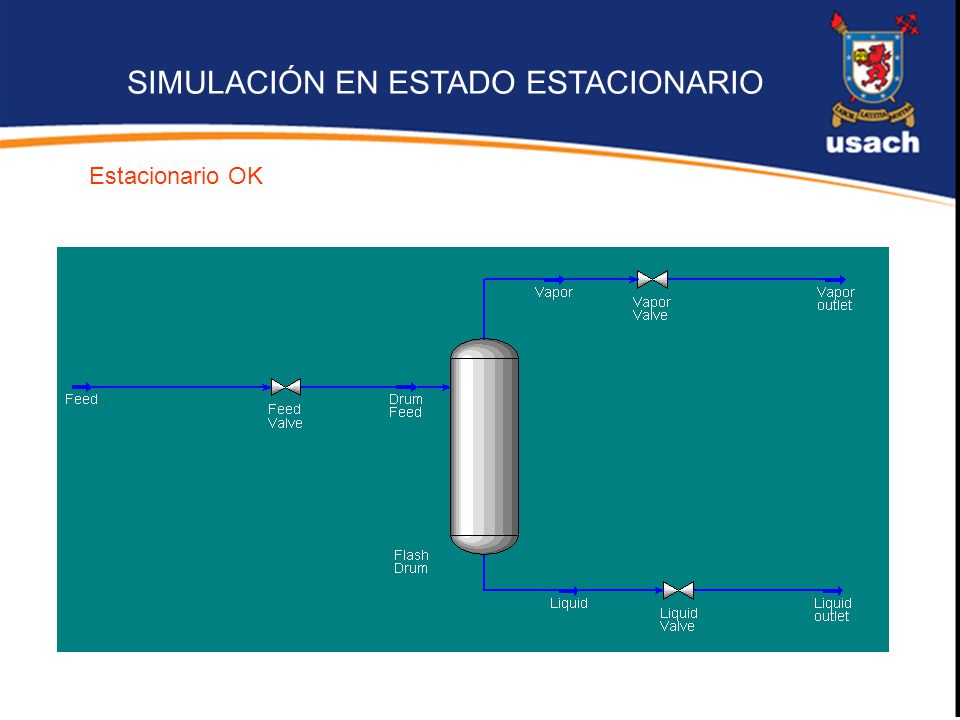

SIMULACIÓN EN ESTADO ESTACIONARIO Estacionario OK Tutorial dinámico en HYSYS 3.01 Pedro Troncoso M. Ayudante Dinámica y control de proceso

11 Tutorial dinámico en HYSYS 3.01

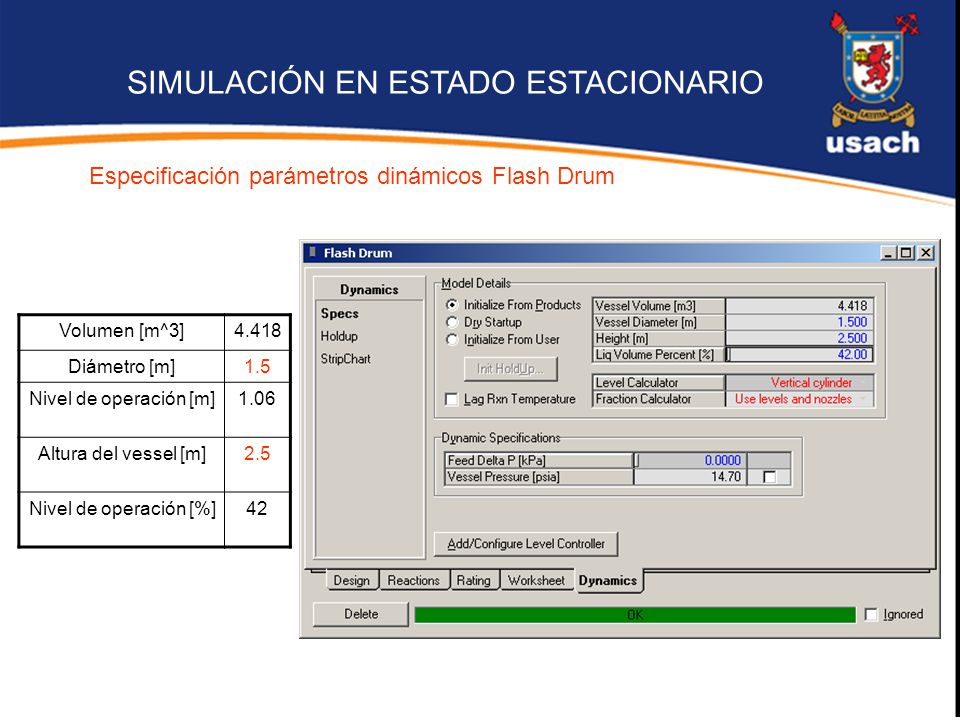

SIMULACIÓN EN ESTADO ESTACIONARIO Especificación parámetros dinámicos Flash Drum Tutorial dinámico en HYSYS 3.01 Volumen [m^3] 4.418 Diámetro [m] 1.5 Nivel de operación [m] 1.06 Altura del vessel [m] 2.5 Nivel de operación [%] 42 Pedro Troncoso M. Ayudante Dinámica y control de proceso

12 Tutorial dinámico en HYSYS 3.01
SIMULACIÓN EN ESTADO ESTACIONARIO Dimensionamiento de válvulas Tutorial dinámico en HYSYS 3.01 Pedro Troncoso M. Ayudante Dinámica y control de proceso

13 Tutorial dinámico en HYSYS 3.01

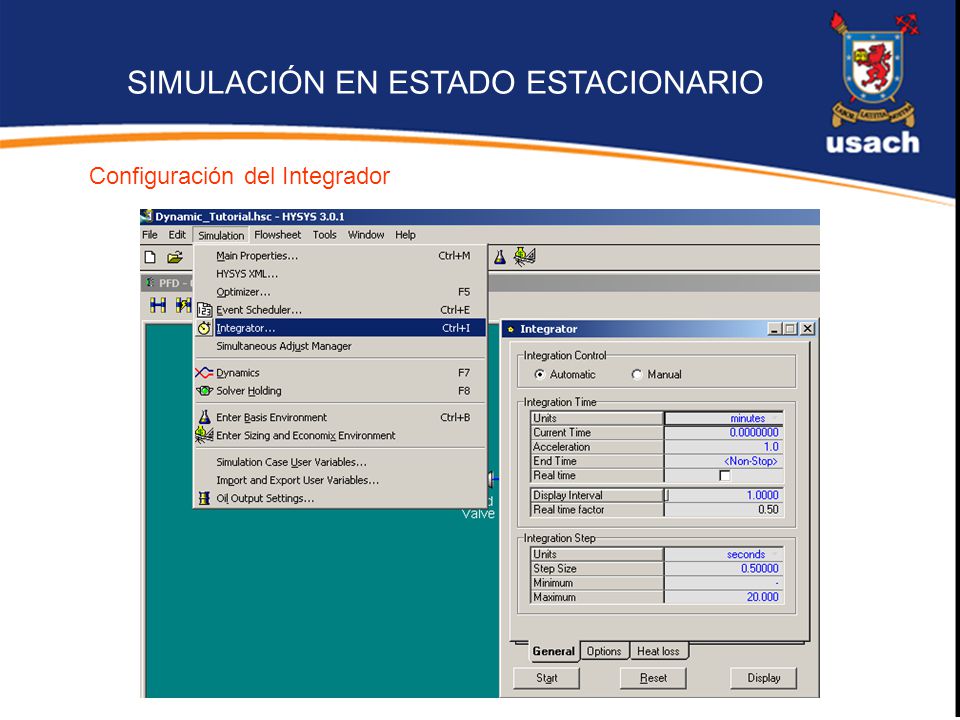

SIMULACIÓN EN ESTADO ESTACIONARIO Configuración del Integrador Tutorial dinámico en HYSYS 3.01 Pedro Troncoso M. Ayudante Dinámica y control de proceso

14 Tutorial dinámico en HYSYS 3.01

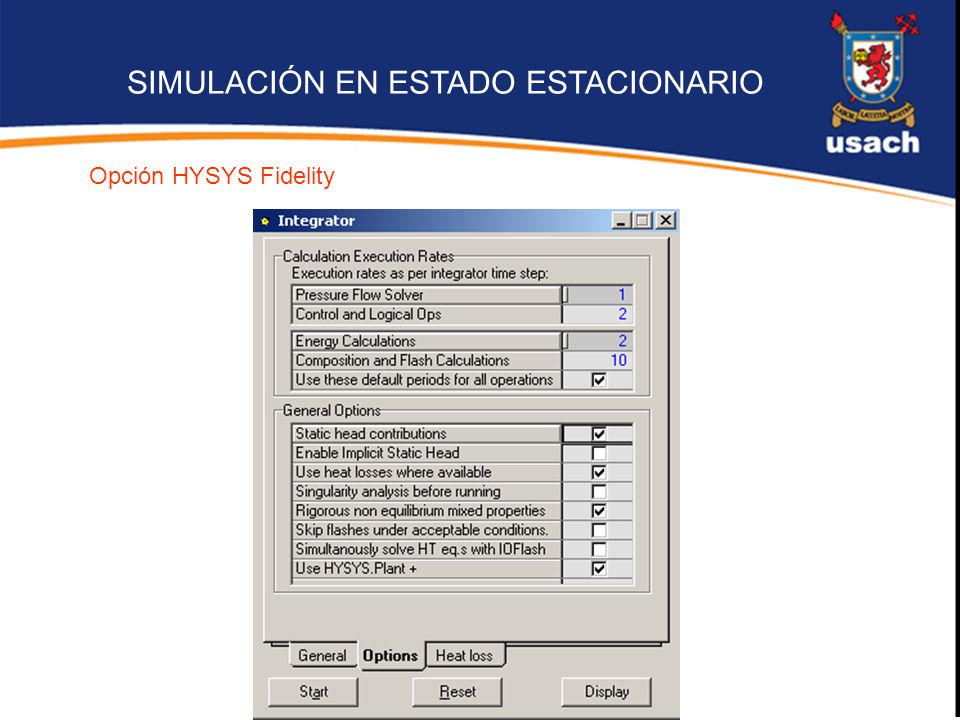

SIMULACIÓN EN ESTADO ESTACIONARIO Opción HYSYS Fidelity Tutorial dinámico en HYSYS 3.01 Pedro Troncoso M. Ayudante Dinámica y control de proceso

15 Tutorial dinámico en HYSYS 3.01

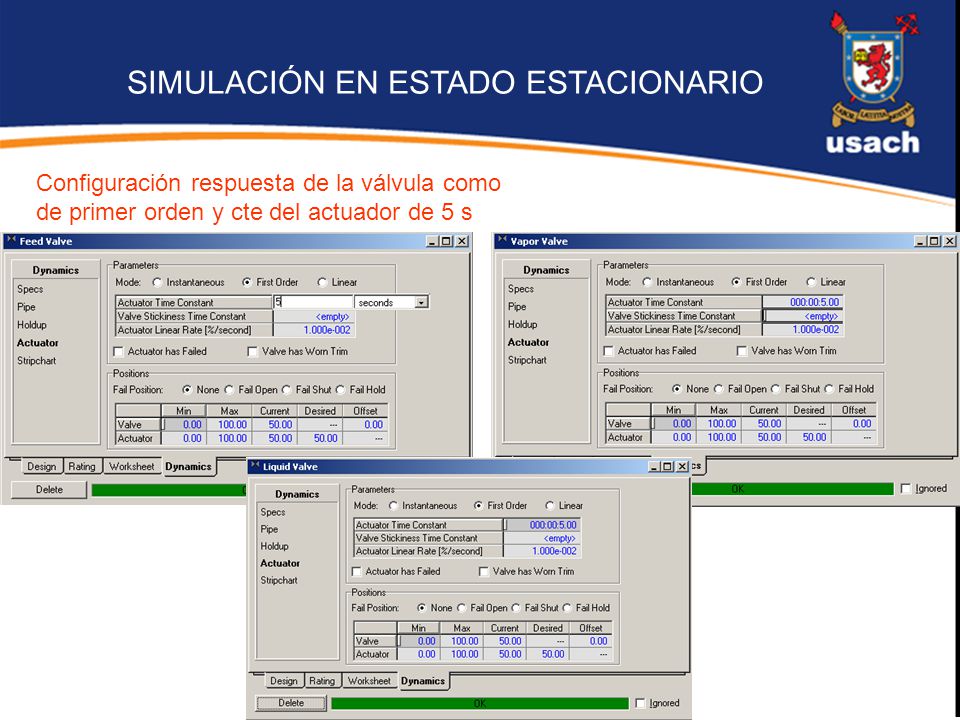

SIMULACIÓN EN ESTADO ESTACIONARIO Configuración respuesta de la válvula como de primer orden y cte del actuador de 5 s Tutorial dinámico en HYSYS 3.01 Pedro Troncoso M. Ayudante Dinámica y control de proceso

16 Tutorial dinámico en HYSYS 3.01
SIMULACIÓN EN ESTADO ESTACIONARIO Esquema de color dinámico Tutorial dinámico en HYSYS 3.01 Pedro Troncoso M. Ayudante Dinámica y control de proceso

17 Tutorial dinámico en HYSYS 3.01

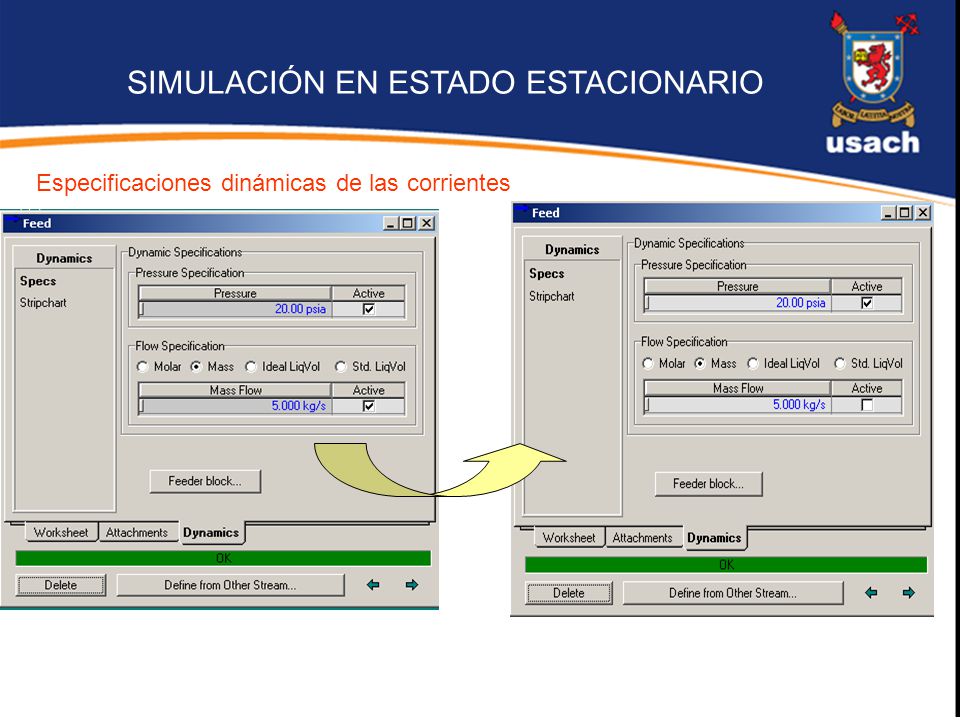

SIMULACIÓN EN ESTADO ESTACIONARIO Especificaciones dinámicas de las corrientes Tutorial dinámico en HYSYS 3.01 Pedro Troncoso M. Ayudante Dinámica y control de proceso

18 Tutorial dinámico en HYSYS 3.01
SIMULACIÓN EN ESTADO ESTACIONARIO Vista final antes del switch a dinámico Tutorial dinámico en HYSYS 3.01 Pedro Troncoso M. Ayudante Dinámica y control de proceso

19 Tutorial dinámico en HYSYS 3.01

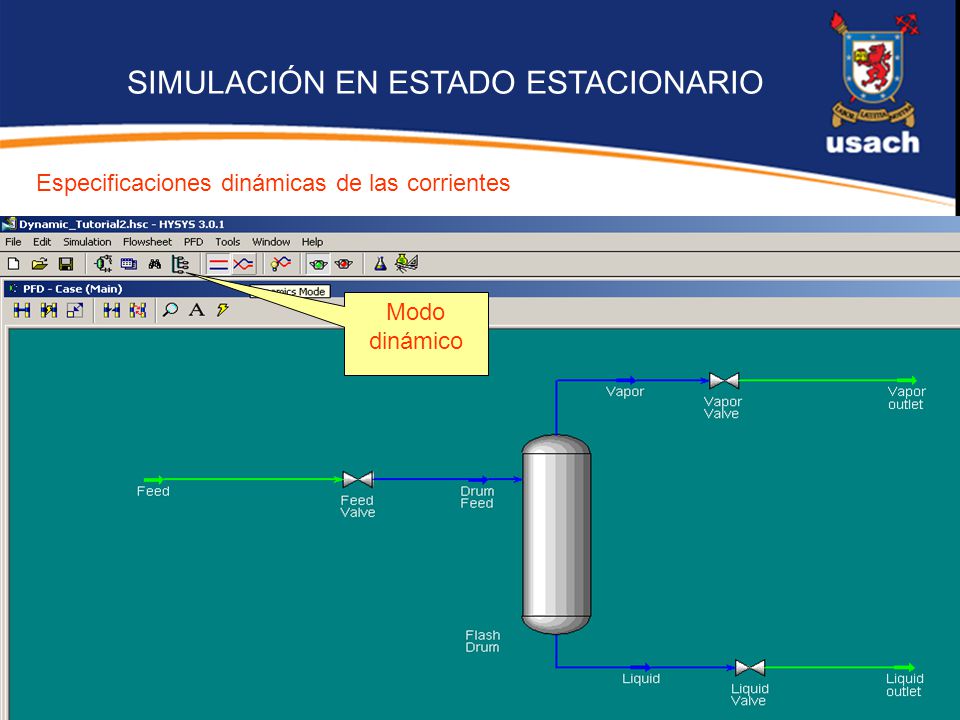

SIMULACIÓN EN ESTADO ESTACIONARIO Especificaciones dinámicas de las corrientes Tutorial dinámico en HYSYS 3.01 Modo dinámico Pedro Troncoso M. Ayudante Dinámica y control de proceso

20 Tutorial dinámico en HYSYS 3.01

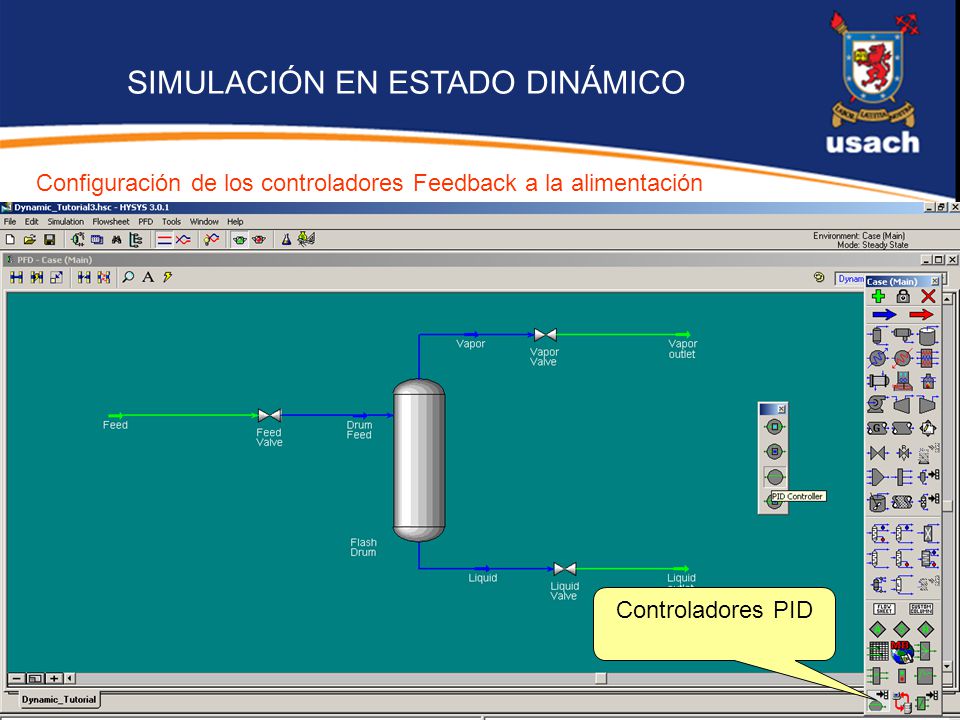

SIMULACIÓN EN ESTADO DINÁMICO Configuración de los controladores Feedback a la alimentación Tutorial dinámico en HYSYS 3.01 Controladores PID Pedro Troncoso M. Ayudante Dinámica y control de proceso

21 Tutorial dinámico en HYSYS 3.01

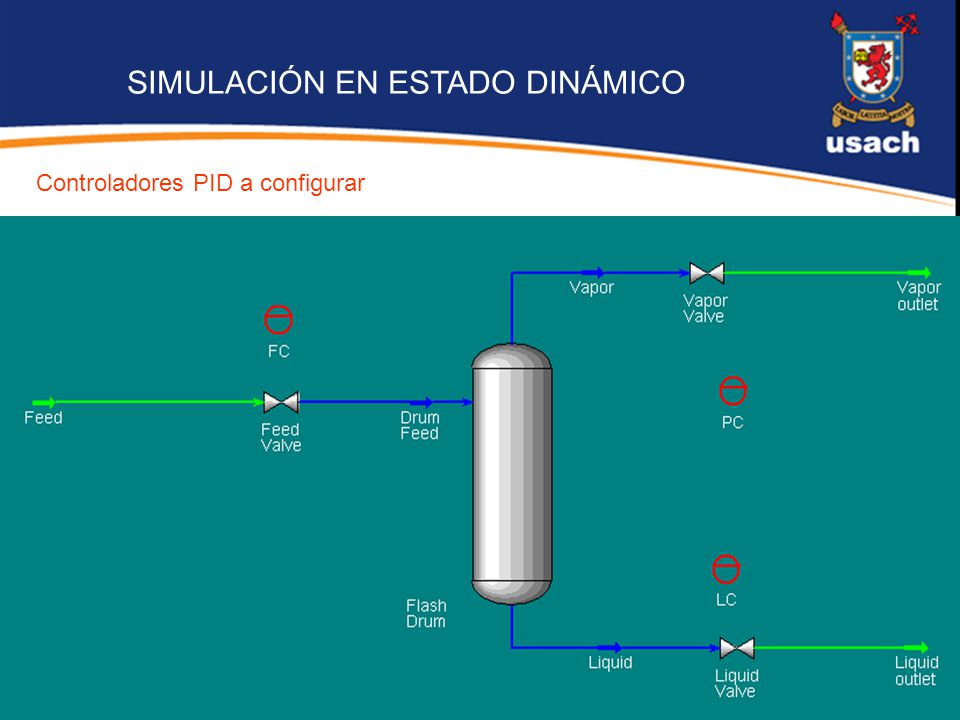

SIMULACIÓN EN ESTADO DINÁMICO Controladores PID a configurar Tutorial dinámico en HYSYS 3.01 Pedro Troncoso M. Ayudante Dinámica y control de proceso

22 Tutorial dinámico en HYSYS 3.01

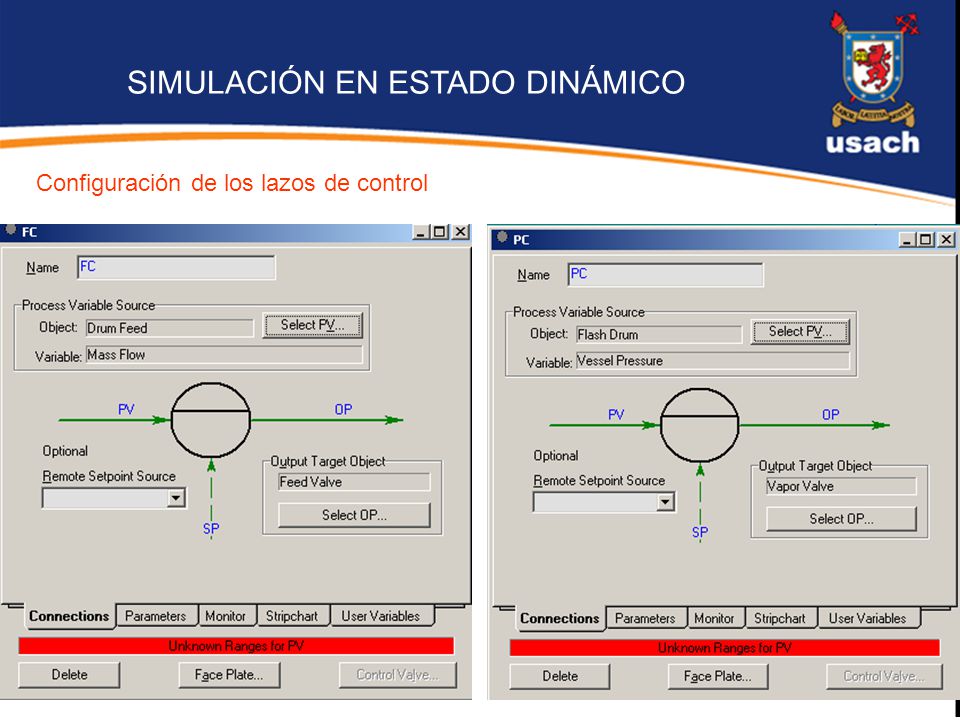

SIMULACIÓN EN ESTADO DINÁMICO Configuración de los lazos de control Tutorial dinámico en HYSYS 3.01 Pedro Troncoso M. Ayudante Dinámica y control de proceso

23 Tutorial dinámico en HYSYS 3.01

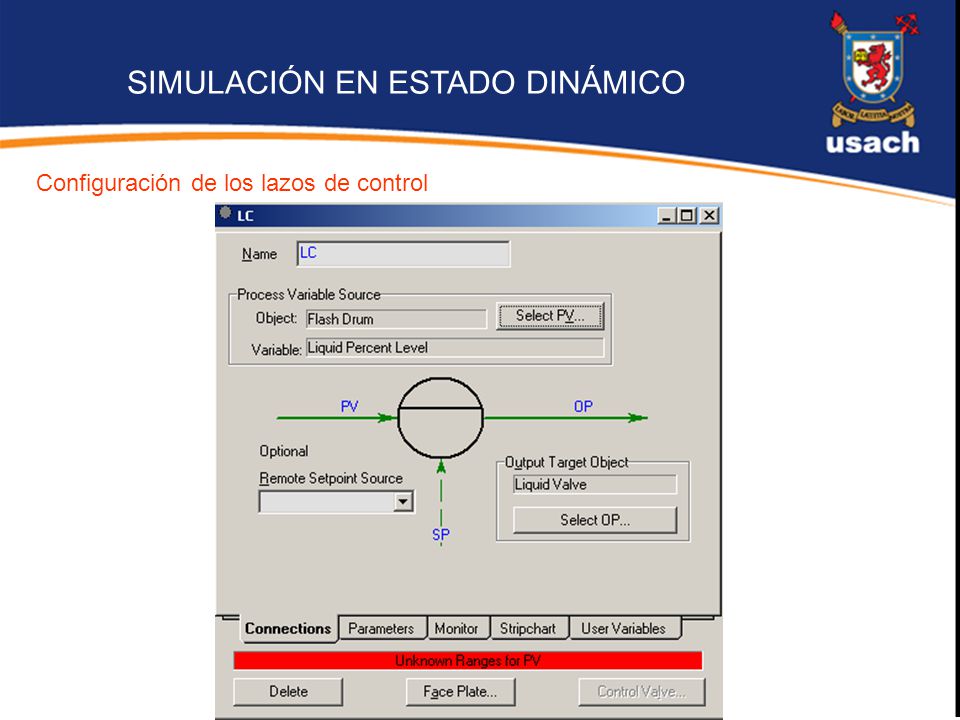

SIMULACIÓN EN ESTADO DINÁMICO Configuración de los lazos de control Tutorial dinámico en HYSYS 3.01 Pedro Troncoso M. Ayudante Dinámica y control de proceso

24 Tutorial dinámico en HYSYS 3.01
SIMULACIÓN EN ESTADO DINÁMICO Límites de control Tutorial dinámico en HYSYS 3.01 Name Drum LC Feed FC Drum PC PV Flash drum/Liquid percent level Drum Feed Flash drum/Vessel Pressure PV min 0% 0 kg/h 50 kPa PV max 100% kg/h 150 kPa OP Liquid Level Feed Valve Vapor Valve Pedro Troncoso M. Ayudante Dinámica y control de proceso

25 Tutorial dinámico en HYSYS 3.01

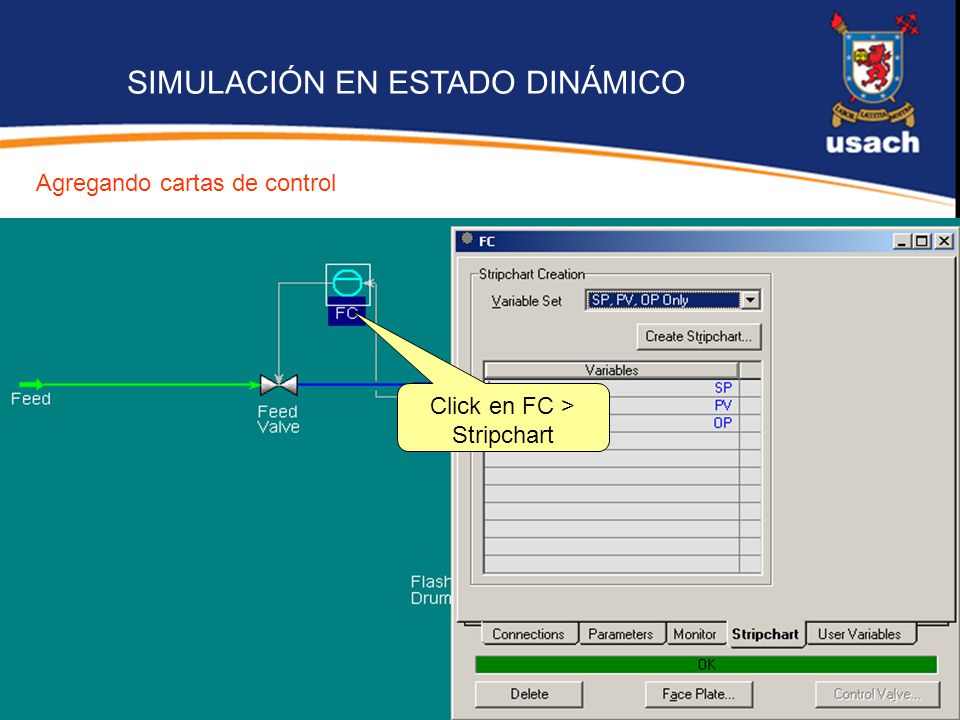

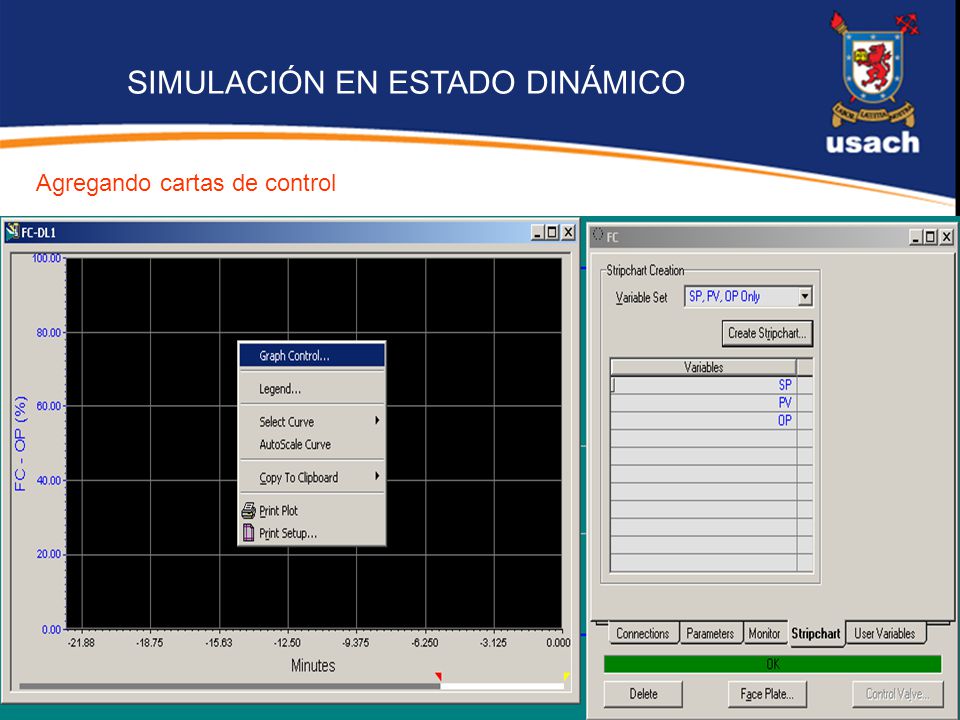

SIMULACIÓN EN ESTADO DINÁMICO Agregando cartas de control Tutorial dinámico en HYSYS 3.01 Click en FC > Stripchart Pedro Troncoso M. Ayudante Dinámica y control de proceso

26 Tutorial dinámico en HYSYS 3.01
SIMULACIÓN EN ESTADO DINÁMICO Agregando cartas de control Tutorial dinámico en HYSYS 3.01 Pedro Troncoso M. Ayudante Dinámica y control de proceso

27 Tutorial dinámico en HYSYS 3.01

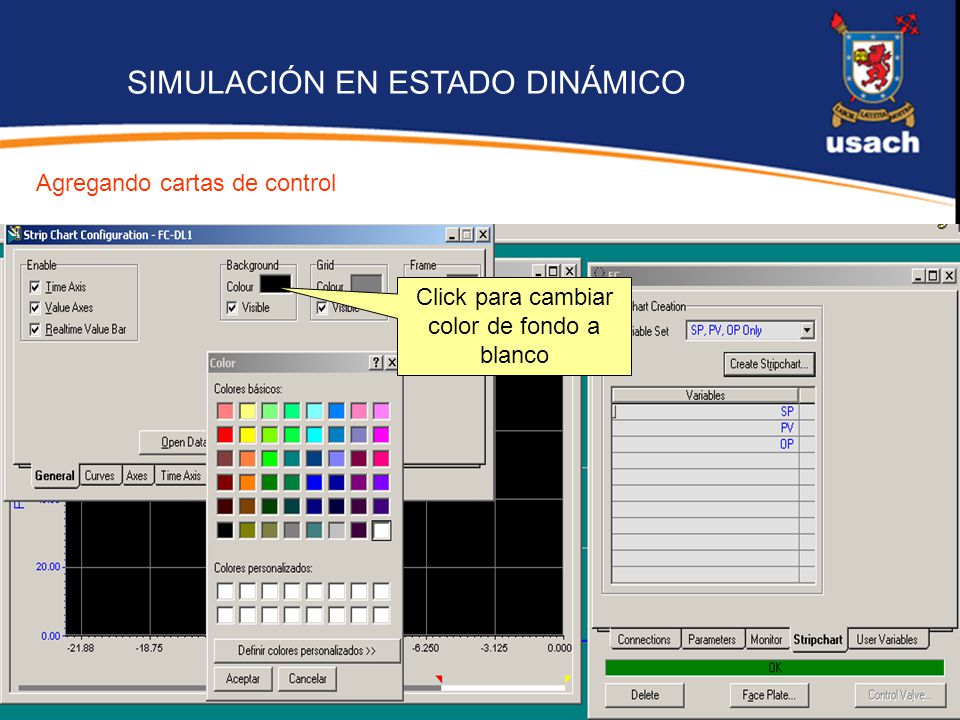

SIMULACIÓN EN ESTADO DINÁMICO Agregando cartas de control Tutorial dinámico en HYSYS 3.01 Click para cambiar color de fondo a blanco Pedro Troncoso M. Ayudante Dinámica y control de proceso

28 Tutorial dinámico en HYSYS 3.01

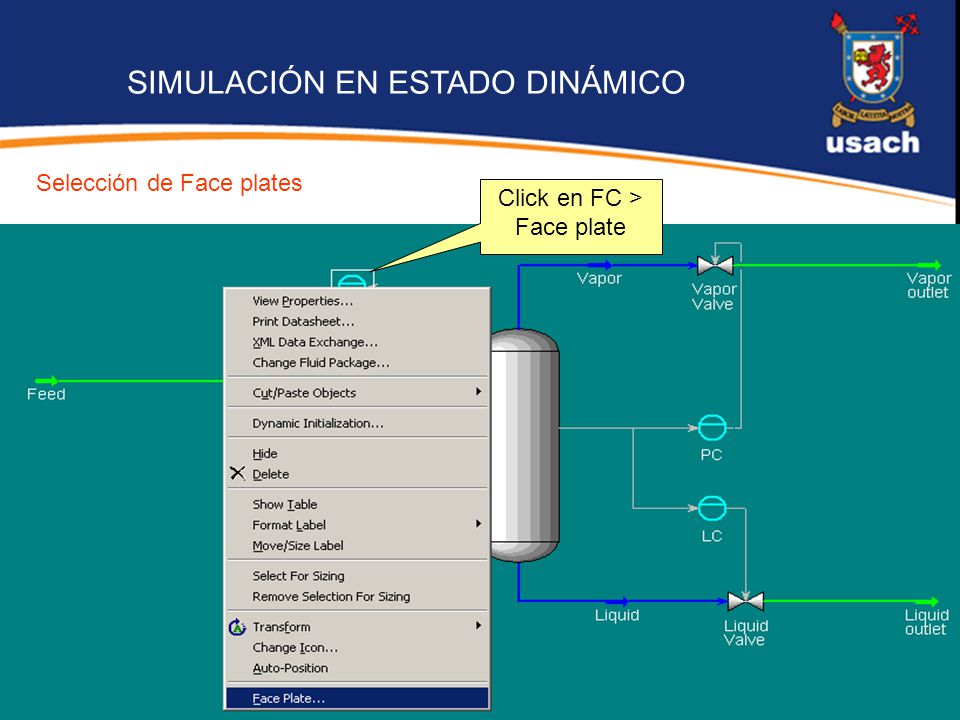

SIMULACIÓN EN ESTADO DINÁMICO Selección de Face plates Click en FC > Face plate Tutorial dinámico en HYSYS 3.01 Pedro Troncoso M. Ayudante Dinámica y control de proceso

29 Tutorial dinámico en HYSYS 3.01
SIMULACIÓN EN ESTADO DINÁMICO Minimizando el flowsheet y reacomodando las ventanas y Faces plates Tutorial dinámico en HYSYS 3.01 Pedro Troncoso M. Ayudante Dinámica y control de proceso

30 Tutorial dinámico en HYSYS 3.01

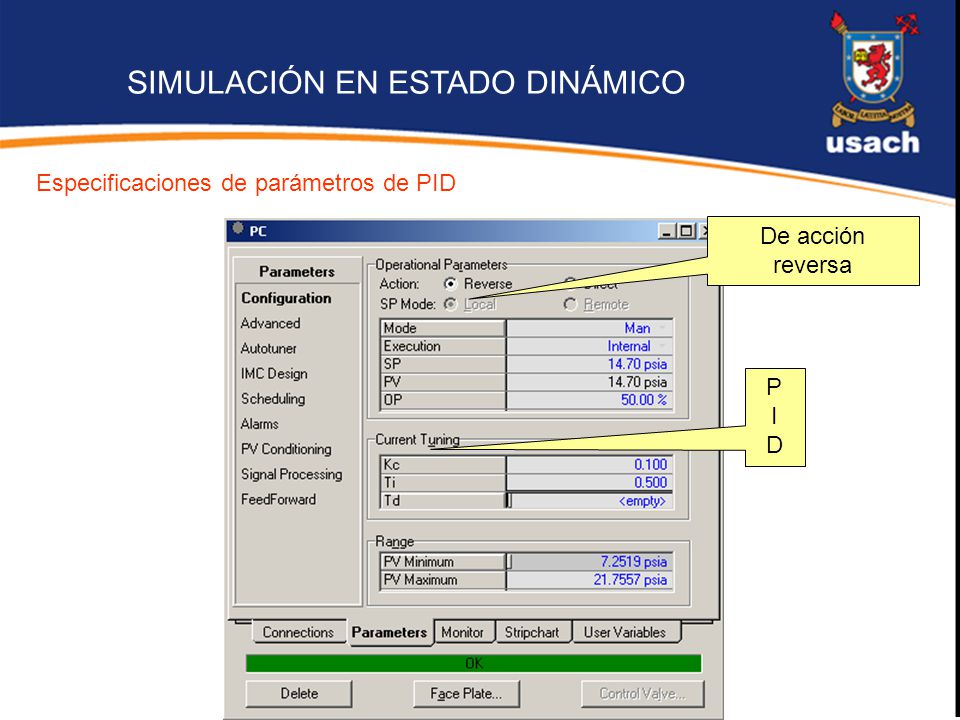

SIMULACIÓN EN ESTADO DINÁMICO Especificaciones de parámetros de PID De acción reversa Tutorial dinámico en HYSYS 3.01 P I D Pedro Troncoso M. Ayudante Dinámica y control de proceso

31 Tutorial dinámico en HYSYS 3.01

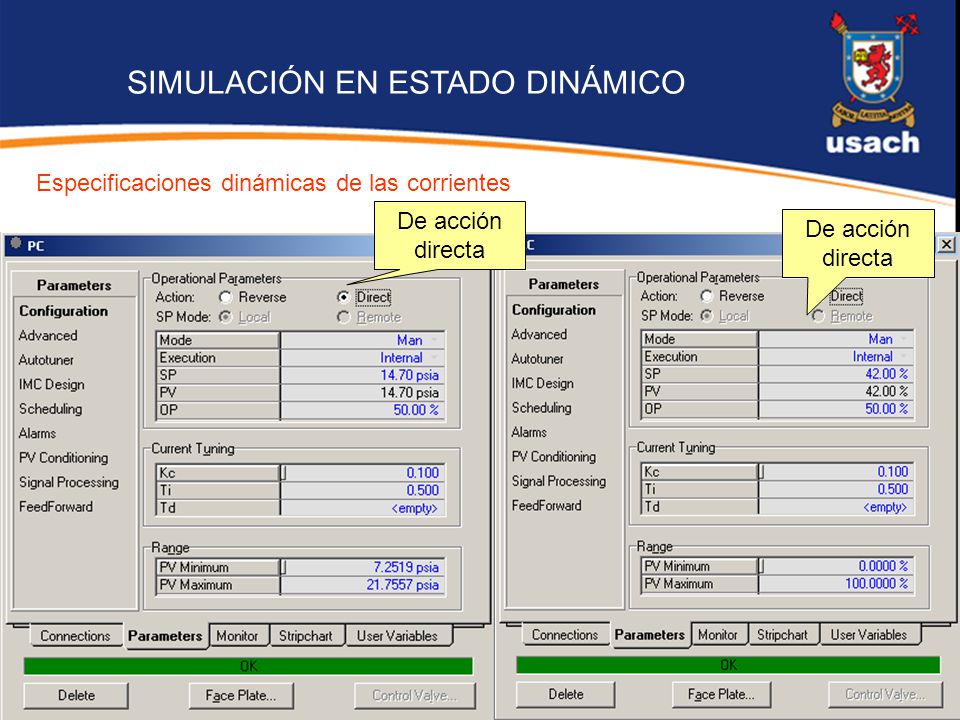

SIMULACIÓN EN ESTADO DINÁMICO Especificaciones dinámicas de las corrientes De acción directa De acción directa Tutorial dinámico en HYSYS 3.01 Pedro Troncoso M. Ayudante Dinámica y control de proceso

32 Tutorial dinámico en HYSYS 3.01

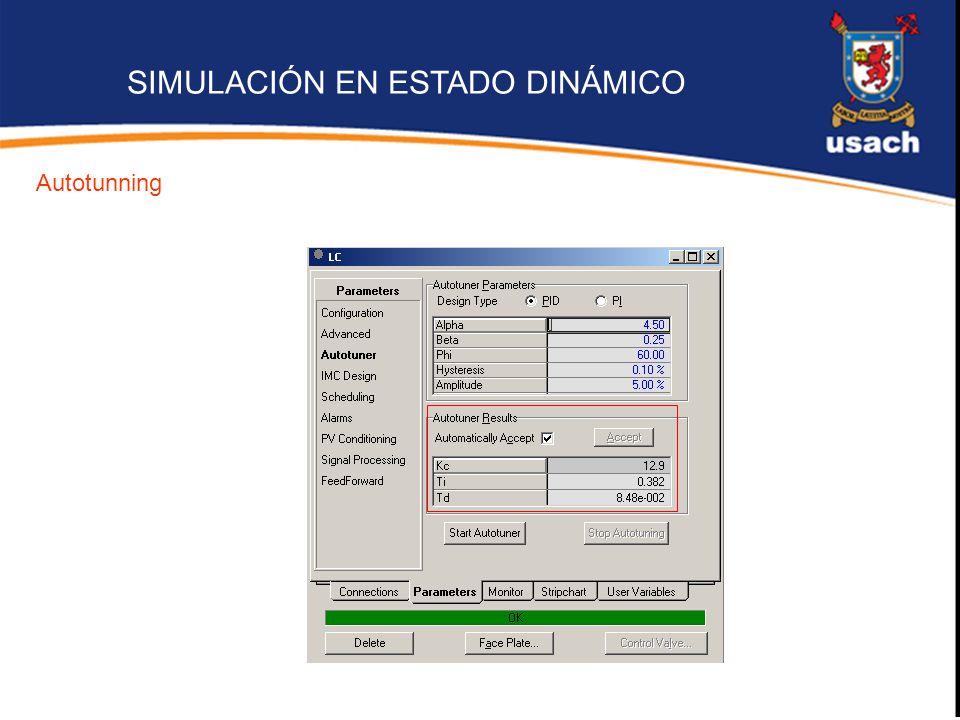

SIMULACIÓN EN ESTADO DINÁMICO Autotunning Tutorial dinámico en HYSYS 3.01 Pedro Troncoso M. Ayudante Dinámica y control de proceso

33 Tutorial dinámico en HYSYS 3.01

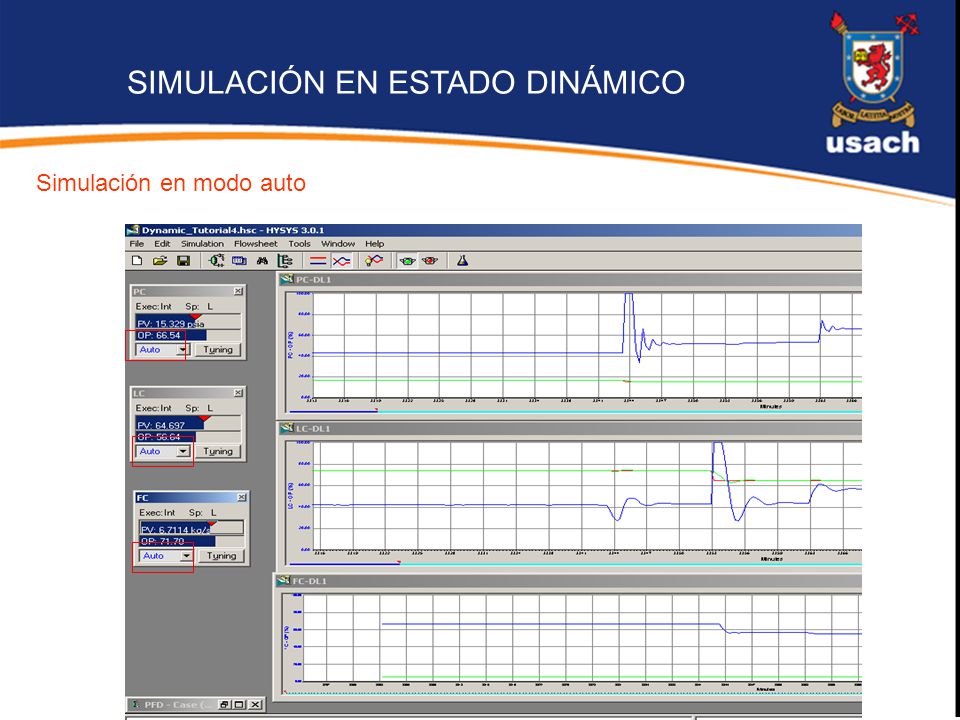

SIMULACIÓN EN ESTADO DINÁMICO Simulación en modo auto Tutorial dinámico en HYSYS 3.01 Pedro Troncoso M. Ayudante Dinámica y control de proceso

34 Tutorial dinámico en HYSYS 3.01

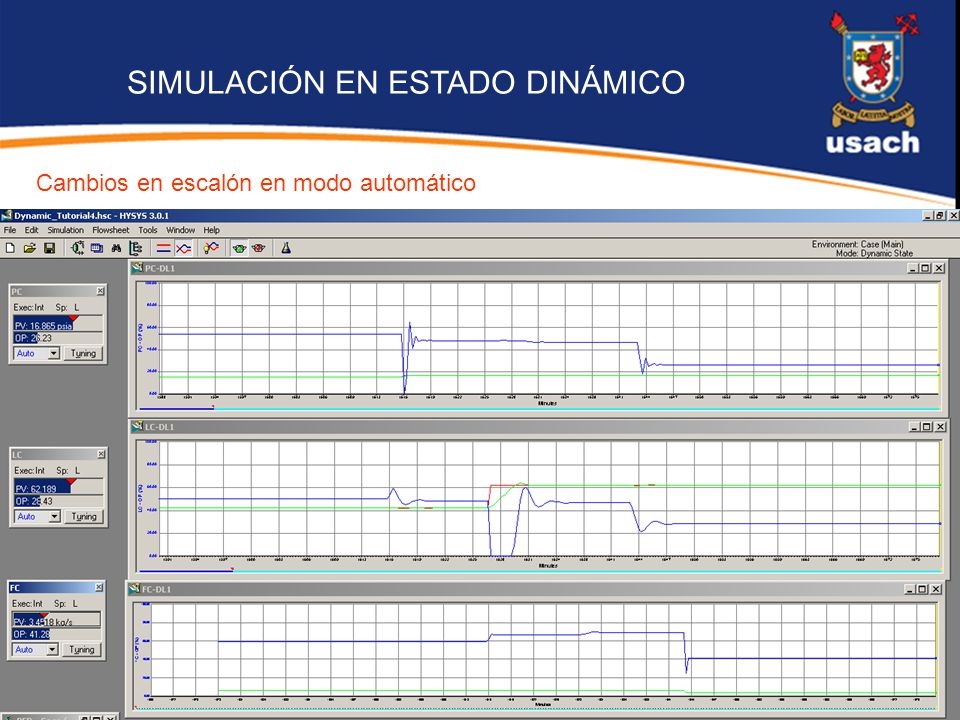

SIMULACIÓN EN ESTADO DINÁMICO Cambios en escalón en modo automático Tutorial dinámico en HYSYS 3.01 Pedro Troncoso M. Ayudante Dinámica y control de proceso

35 Tutorial dinámico en HYSYS 3.01
FIN… GRACIAS POR SU ATENCIÓN… Tutorial dinámico en HYSYS 3.01 Links de interés: Apuntes Hysys Tutorial Dinámico Contacto: Pedro Troncoso M. Ayudante Dinámica y control de proceso
