UD 5. METROLOGÍA E INSTRUMENTOS DE MEDIDA

Presentación del tema: "UD 5. METROLOGÍA E INSTRUMENTOS DE MEDIDA"— Transcripción de la presentación:

1 UD 5. METROLOGÍA E INSTRUMENTOS DE MEDIDA
3º ESO

2 ÍNDICE 1. Introducción. 2. Metrología. 3. Un poco de historia.
4. Instrumentos. Tipos y clasificación 5. El pie de rey. 6. El pálmer.

3 1.Introducción Para hacernos a la idea de un objeto que no podemos ver, necesitamos saber su forma y su tamaño, es decir, sus DIMENSIONES. Cuando realizamos la comparación de una dimensión con otra conocida, realizamos una MEDICIÓN. Con el tiempo se han NORMALIZADO y UNIFICADO las medidas de todos los países y regiones.

4 2. Metrología Definición
METROLOGÍA. Ciencia que se encarga del estudio de las dimensiones y del estado superficial de las piezas. METROLOGÍA DIMENSIONAL. Cuando únicamente se ocupa de las dimensiones, bien sean lineales o angulares. METROTECNIA. Aplicación práctica de la metrología.

5 3. Un poco de historia Desde la antigüedad MEDIR es una necesidad vital para el hombre. Al principio las medidas de longitud se hacían referenciadas a las partes de un hombre, el pie, el brazo, el codo…

6 3. Un poco de historia El PROGRESO de los sistemas de medida se debió a dos factores: Grado de intercambio entre distintos grupos humanos. Desarrollo de los sistemas de escritura y numeración. El SISTEMA MÉTRICO DECIMAL fue el definitivo, unificó el peso y la medida.

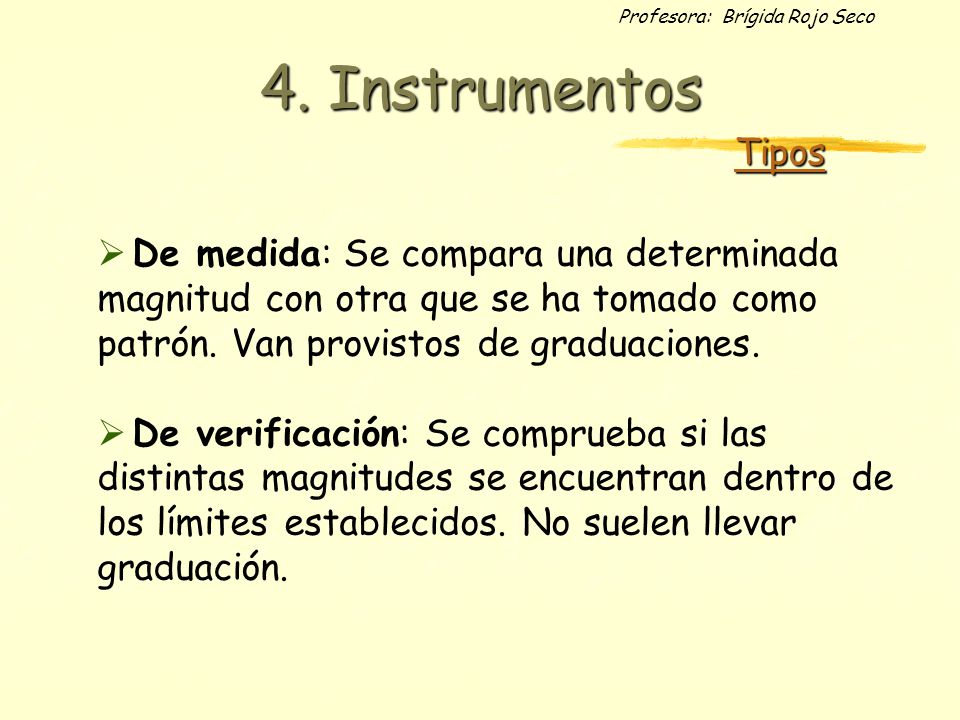

7 4. Instrumentos Tipos De medida: Se compara una determinada magnitud con otra que se ha tomado como patrón. Van provistos de graduaciones. De verificación: Se comprueba si las distintas magnitudes se encuentran dentro de los límites establecidos. No suelen llevar graduación.

8 4. Instrumentos Clasificación Instrumentos de medida:
Lineales: - Metros plegables. - Metros arrollables - Cintas métrica - Reglas graduadas Instrumentos para medida y verificación de ángulos: - Transportadores - Falsas escuadras - Niveles

9 De medida de longitudes
4. Instrumentos De medida de longitudes Distancias medias, hasta 25 m. CINTA MÉTRICA Distancias cortas, hasta 5 m, FLEXÓMETRO Medir o trazar líneas de precisión de pocos centímetros. REGLA

10 4. Instrumentos De medida de ángulos
ESCUADRA: Para medir o comprobar ángulos rectos. FALSA ESCUADRA: Para comprobar un ángulo distinto del recto

11 4. Instrumentos De medida de ángulos
TRANSPORTADORES: Para medir o transportar ángulos NIVELES: Para verificar la horizontalidad y verticalidad de las superficies planas

12 5. Pie de rey o calibre Consta de una regla fija y un nonius que se desliza sobre esta. La regla está divida en divisiones iguales, normalmente de un milímetro.

13 5. Pie de rey o calibre Nonius: Escala secundaria. Permite apreciar fracciones de la unidad menor grabada en la escala principal. Apreciación= Menor división de la regla nº de divisiones del cursor. Ej: 0,5/10=0,05

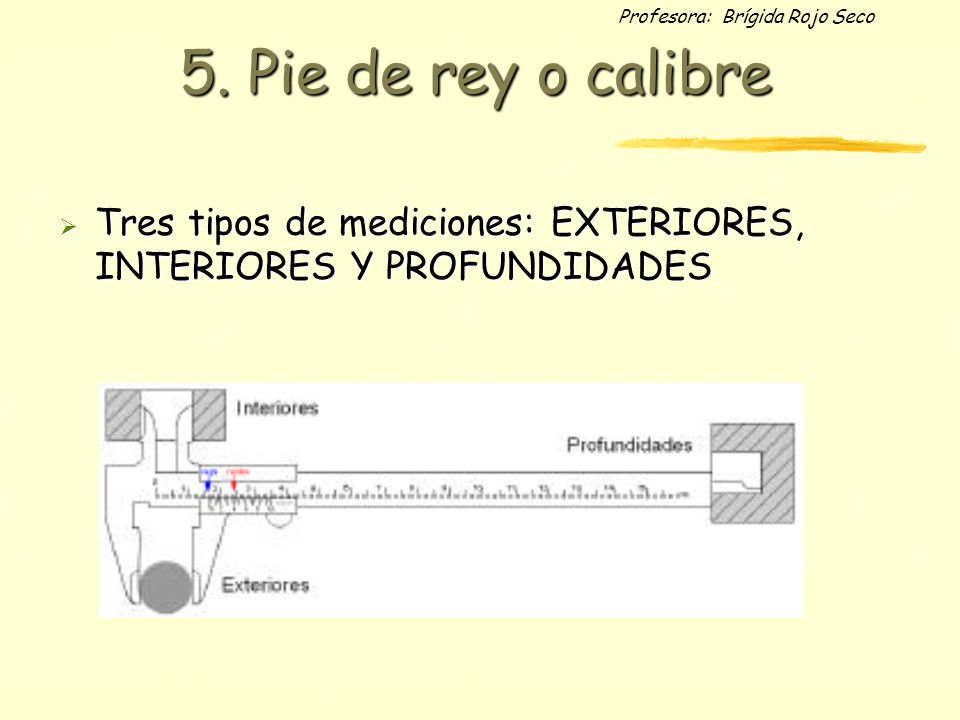

14 5. Pie de rey o calibre Tres tipos de mediciones: EXTERIORES, INTERIORES Y PROFUNDIDADES

15 5. Pie de rey o calibre Número de divisiones de la regla (N)
Número de divisiones del nonius (n) Se cumple: N = n - 1

16 5. Pie de rey o calibre Medida de cada división de la regla (D)
Medida de cada división del nonius (d) La precisión del instrumento será: P = D – d. Se cumple que: N x D = n x d. Operando se obtiene otra forma de expresar la precisión : P = D / n. .

17 5. Pie de rey o calibre Tomamos la parte entera en milímetros de la
medición tomando como referencia el 0 del nonius. En el ejemplo 16mm. Tomamos la parte decimal de la medición, mirando la línea del nonius que coincide con una división de la regla fija. En el ejemplo 0,40mm. La medida será 16,40 mm.

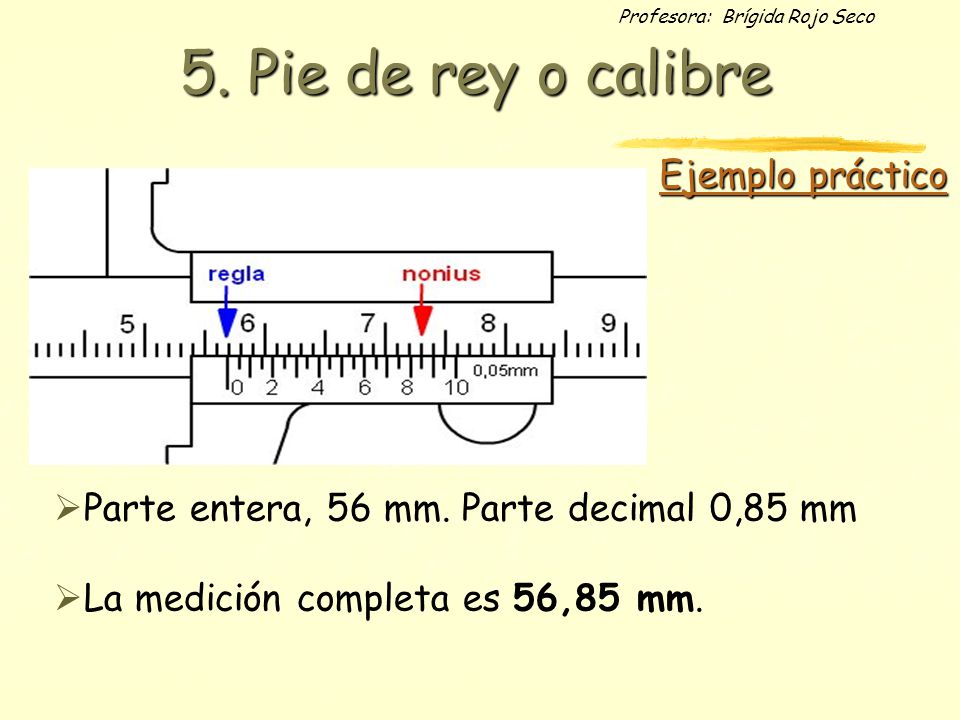

18 5. Pie de rey o calibre Ejemplo práctico
Parte entera, 56 mm. Parte decimal 0,85 mm La medición completa es 56,85 mm.

19 5. Pie de rey o calibre Apreciación de un calibre: Menor magnitud
Apreciación de un calibre: Menor magnitud que es capaz de verificar un instrumento de medida. Apreciación= Menor división de la regla/nº de divisiones del cursor = l/nº

20 6. El pálmer o tornillo micrométrico
Acoplamiento tornillo-tuerca

21 6. El pálmer o tornillo micrométrico
Partes de un pálmer: - Husillo móvil - Tornillo de aproximación - Freno para bloquear el husillo - Nonius

22 6. El pálmer o tornillo micrométrico
Tomamos la parte de la regla en milímetros. En el ejemplo 9,5 mm. Miramos la línea del nonius que coincide con la línea central. En el ejemplo 0,21mm. La medida será la suma de las anteriores 9,71 mm.

23 6. El pálmer o tornillo micrométrico
Ejemplo práctico La parte de la regla indica 19 mm, la parte de precisión del nonius que coincide con la línea central marca 0,33mm. La medición completa es 19,33 mm.

24 6. El pálmer o tornillo micrométrico
Ejemplo práctico La parte de la regla indica 36,5 mm, la parte de precisión del nonius que coincide con la línea central marca 0,37mm La medición completa es 36,87 mm.

25 PROBLEMAS PRÁCTICOS

26 Actividades Pie de Rey a) b) c)

27 Actividades Pálmer a) b)
