1 Incremento de Capacidad Sistemas de Transporte
INCREMENTO DE CAPACIDAD DE TRANSPORTE DE HIDROCARBUROS POR RED DE DUCTOS Marzo 2011 Incremento de Capacidad Sistemas de Transporte

2 Incremento de Capacidad Sistemas de Transporte

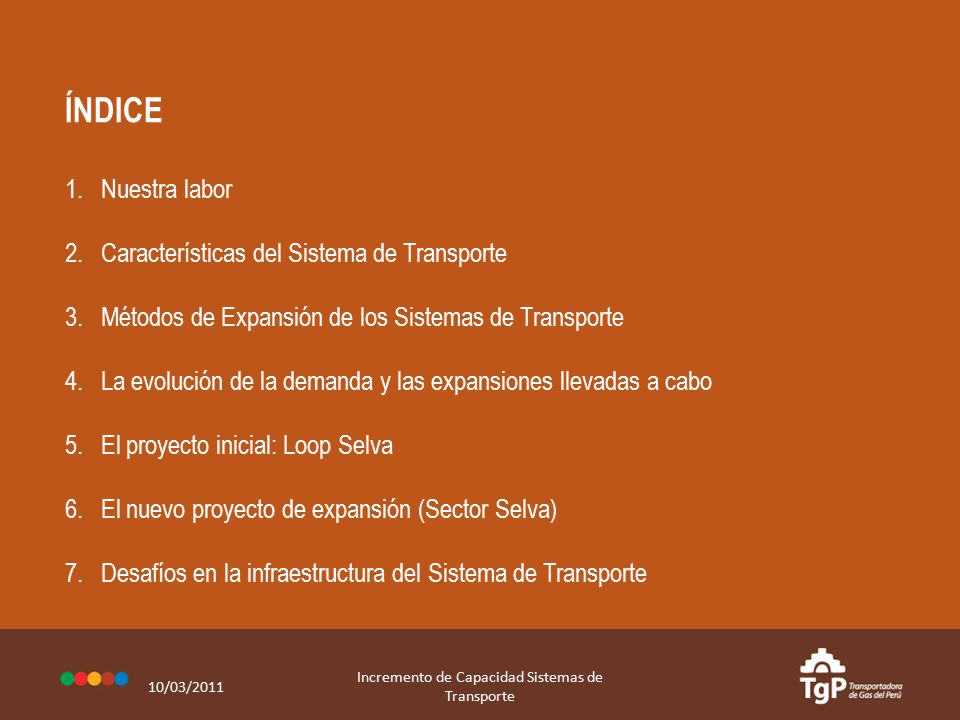

ÍNDICE Nuestra labor Características del Sistema de Transporte Métodos de Expansión de los Sistemas de Transporte La evolución de la demanda y las expansiones llevadas a cabo El proyecto inicial: Loop Selva El nuevo proyecto de expansión (Sector Selva) Desafíos en la infraestructura del Sistema de Transporte 10/03/2011 Incremento de Capacidad Sistemas de Transporte

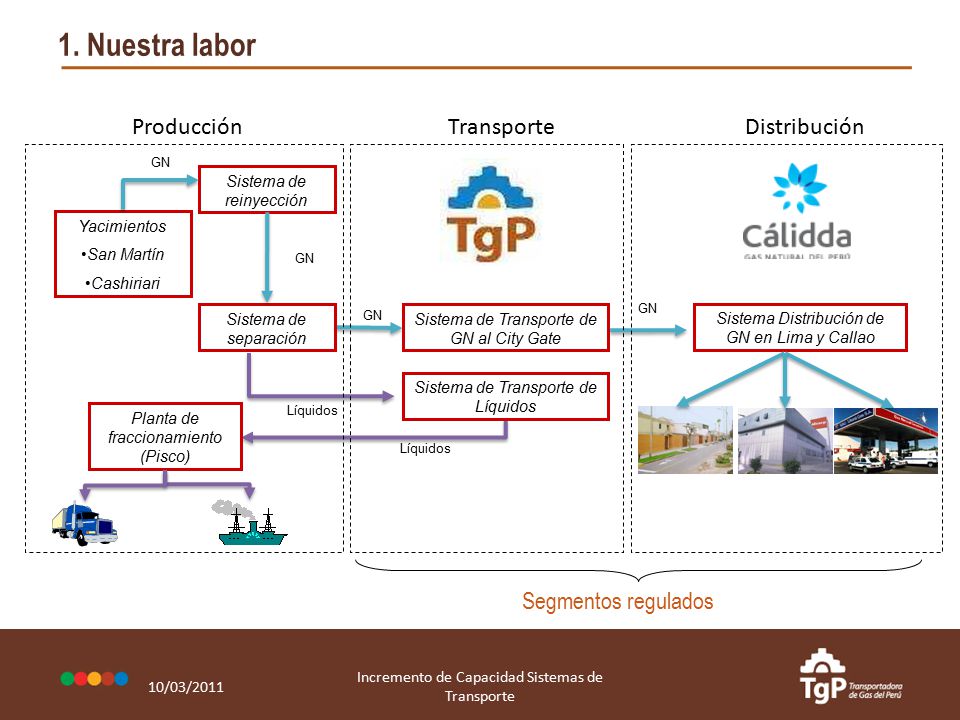

3 1. Nuestra labor Producción Distribución Transporte
Líquidos GN Planta de fraccionamiento (Pisco) Yacimientos San Martín Cashiriari Sistema de separación Sistema de reinyección Producción Sistema Distribución de GN en Lima y Callao Distribución Sistema de Transporte de GN al City Gate Sistema de Transporte de Líquidos Transporte Segmentos regulados 10/03/2011 Incremento de Capacidad Sistemas de Transporte

4 Incremento de Capacidad Sistemas de Transporte

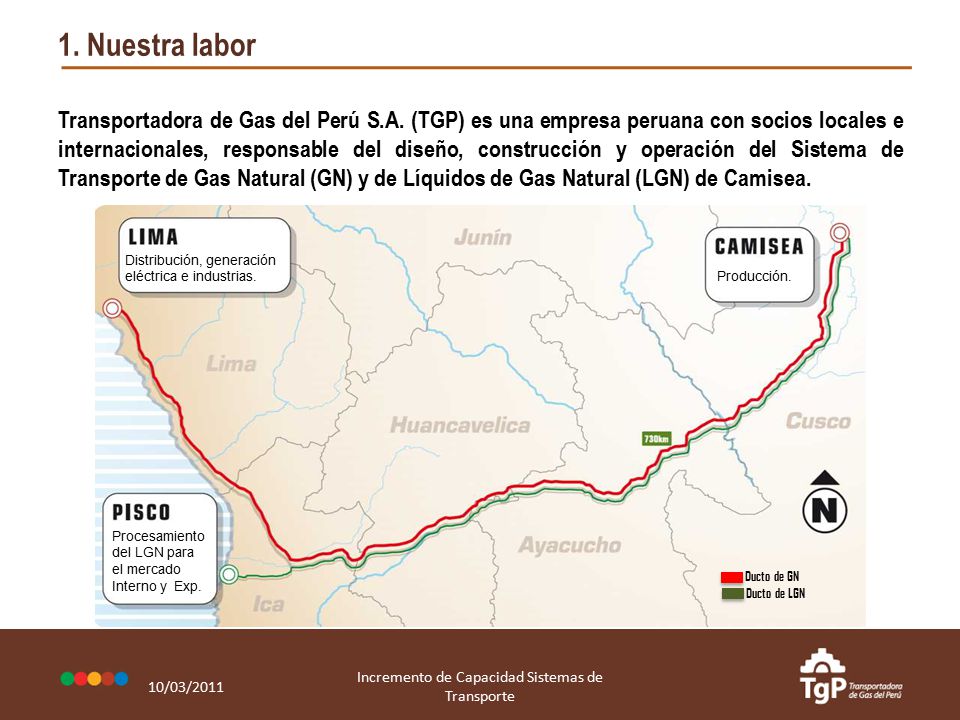

1. Nuestra labor Transportadora de Gas del Perú S.A. (TGP) es una empresa peruana con socios locales e internacionales, responsable del diseño, construcción y operación del Sistema de Transporte de Gas Natural (GN) y de Líquidos de Gas Natural (LGN) de Camisea. Distribución, generación eléctrica e industrias. Producción. Procesamiento del LGN para el mercado Interno y Exp. Ducto de GN Ducto de LGN 10/03/2011 Incremento de Capacidad Sistemas de Transporte

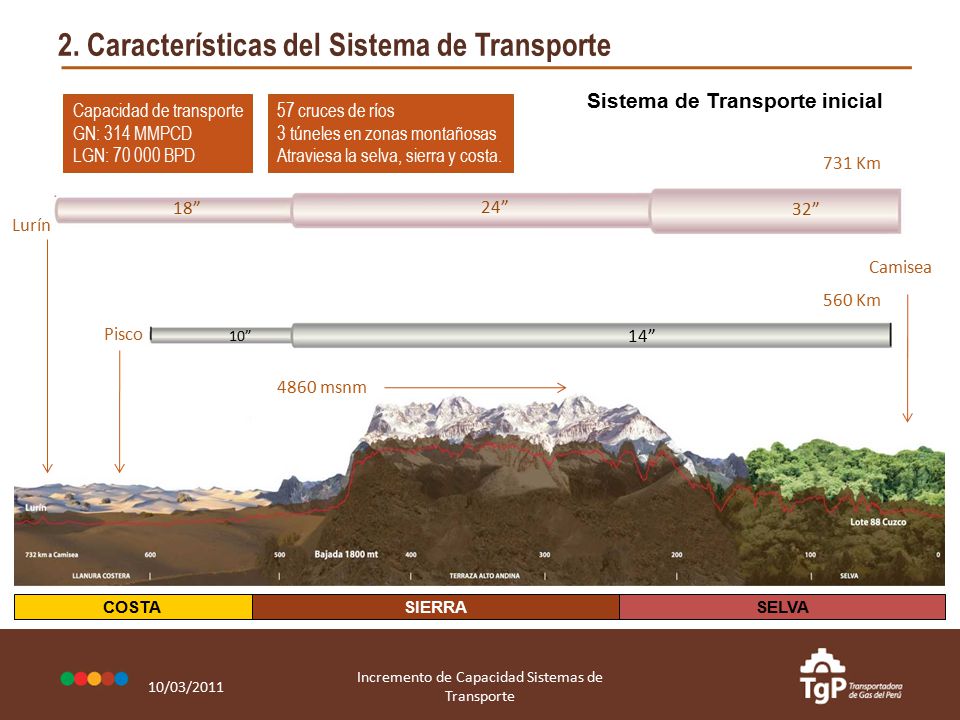

5 2. Características del Sistema de Transporte
Sistema de Transporte inicial Capacidad de transporte GN: 314 MMPCD LGN: BPD 57 cruces de ríos 3 túneles en zonas montañosas Atraviesa la selva, sierra y costa. 731 Km 18” 24” 32” Lurín Camisea 560 Km Pisco 10” 14” 4860 msnm COSTA SIERRA SELVA 10/03/2011 Incremento de Capacidad Sistemas de Transporte

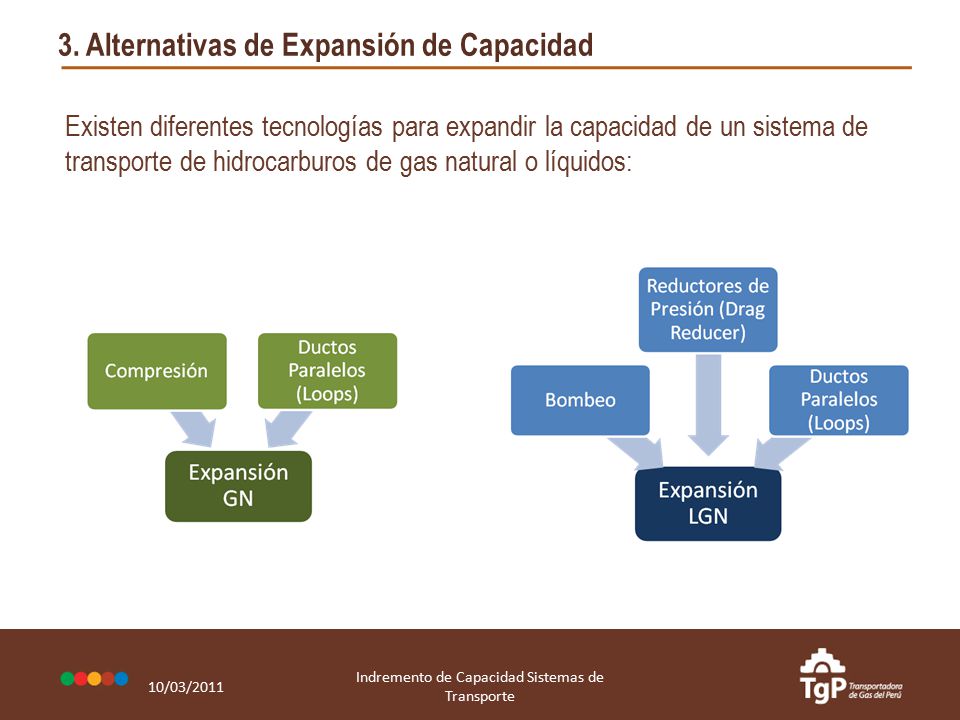

6 3. Alternativas de Expansión de Capacidad
Existen diferentes tecnologías para expandir la capacidad de un sistema de transporte de hidrocarburos de gas natural o líquidos: 10/03/2011 Indremento de Capacidad Sistemas de Transporte

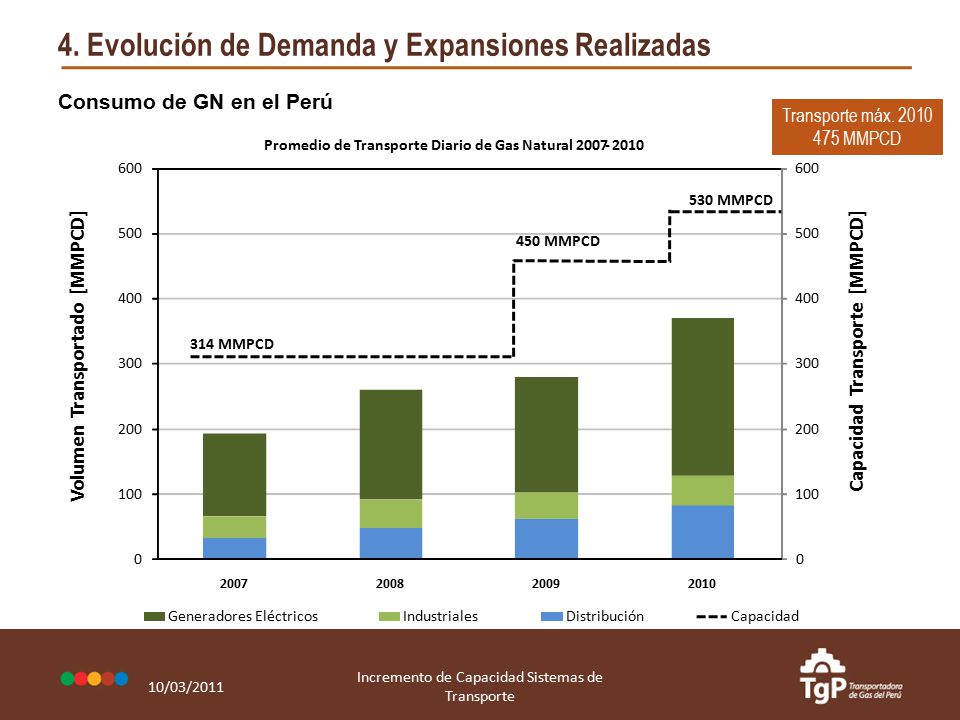

7 4. Evolución de Demanda y Expansiones Realizadas
Consumo de GN en el Perú Transporte máx MMPCD Promedio de Transporte Diario de Gas Natural 2007 - 2010 600 600 530 MMPCD 500 500 450 MMPCD 400 400 314 MMPCD Volumen Transportado [MMPCD] Capacidad Transporte [MMPCD] 300 300 200 200 100 100 2007 2008 2009 2010 Generadores Eléctricos Industriales Distribución Capacidad 10/03/2011 Incremento de Capacidad Sistemas de Transporte

8 4. Evolución de Demanda y Expansiones Realizadas
Nueva matriz energética: boom de la demanda de GN Crecimiento promedio demanda últimos 6 años aprox. 7% 3130 MW 3580 MW 4199 MW 4580 MW 10/03/2011 Incremento de Capacidad Sistemas de Transporte

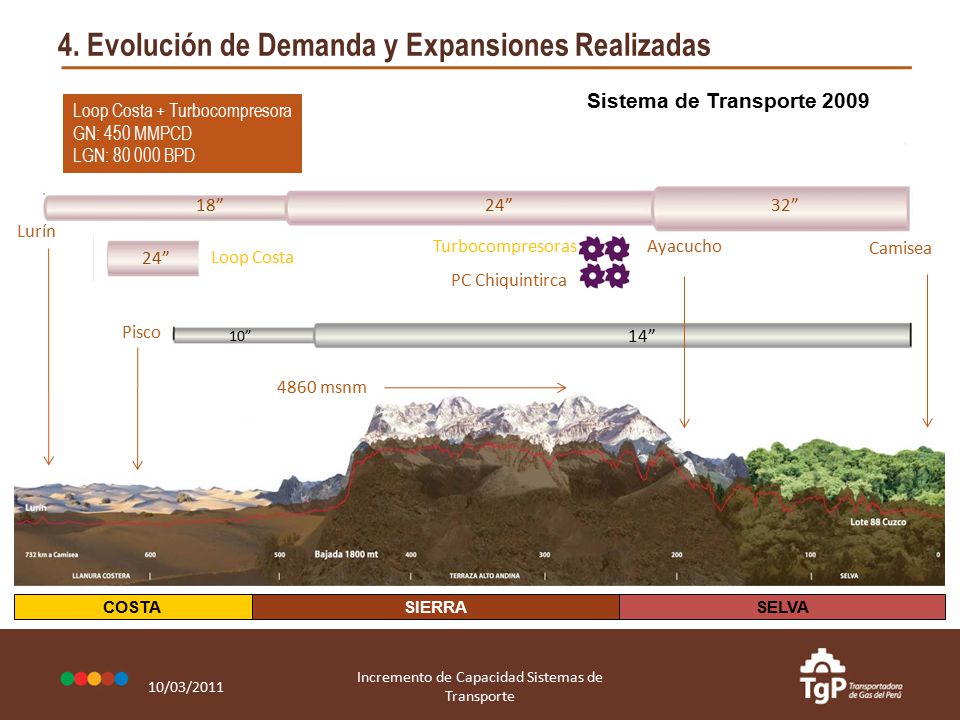

9 4. Evolución de Demanda y Expansiones Realizadas
Sistema de Transporte 2009 Loop Costa + Turbocompresora GN: 450 MMPCD LGN: BPD 18” 24” 32” Lurín Turbocompresoras Ayacucho Camisea 24” Loop Costa PC Chiquintirca Pisco 10” 14” 4860 msnm COSTA SIERRA SELVA 10/03/2011 Incremento de Capacidad Sistemas de Transporte

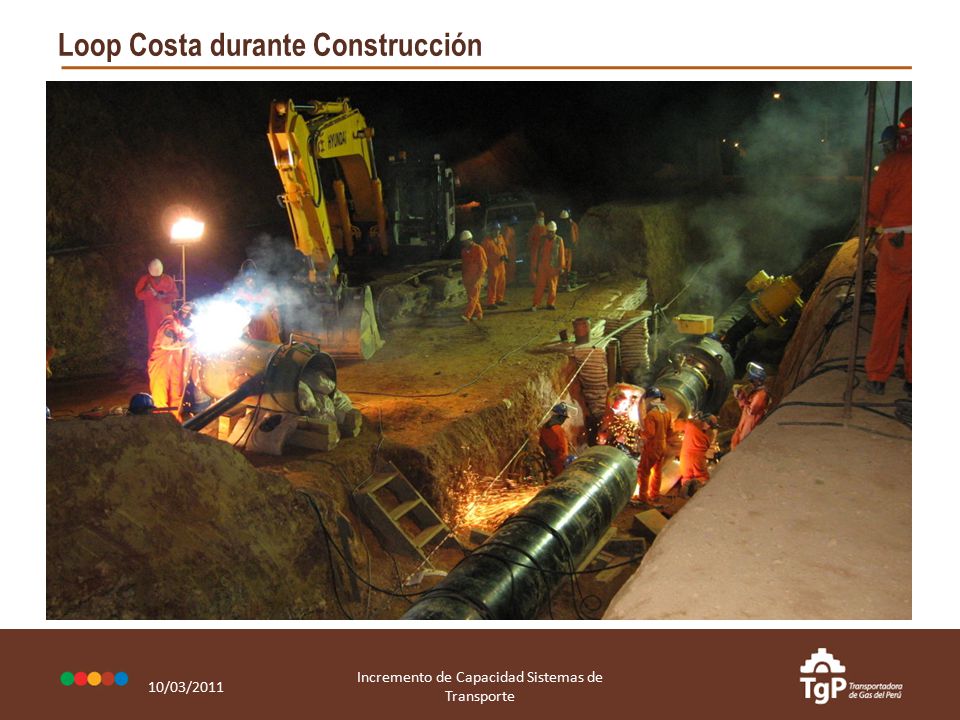

10 Loop Costa durante Construcción
10/03/2011 Incremento de Capacidad Sistemas de Transporte

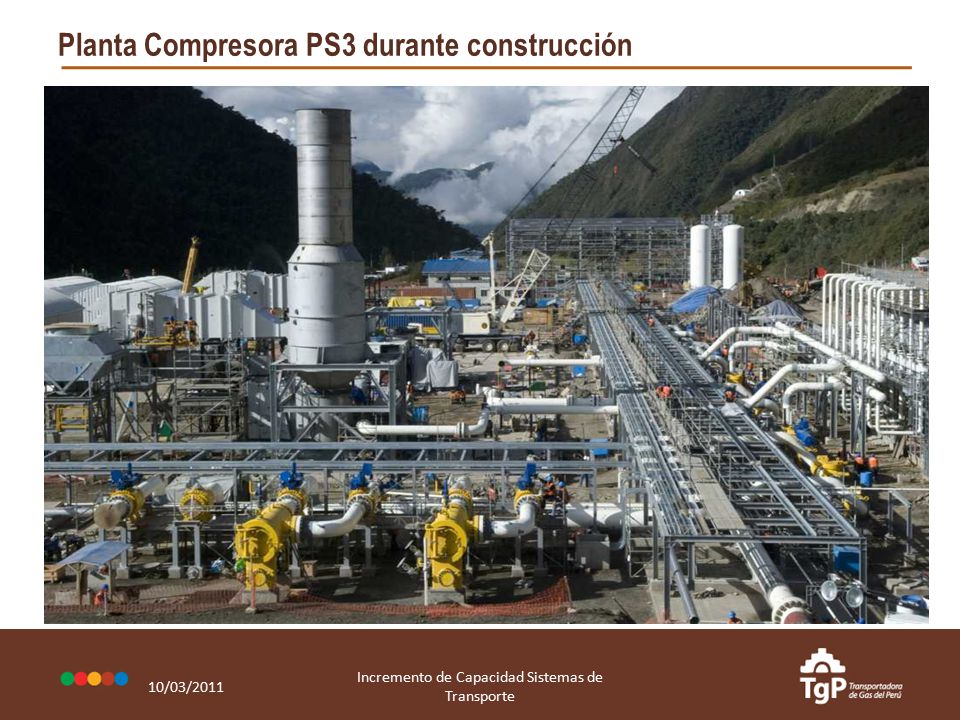

11 Planta Compresora PS3 durante construcción
10/03/2011 Incremento de Capacidad Sistemas de Transporte

12 Incremento de Capacidad Sistemas de Transporte

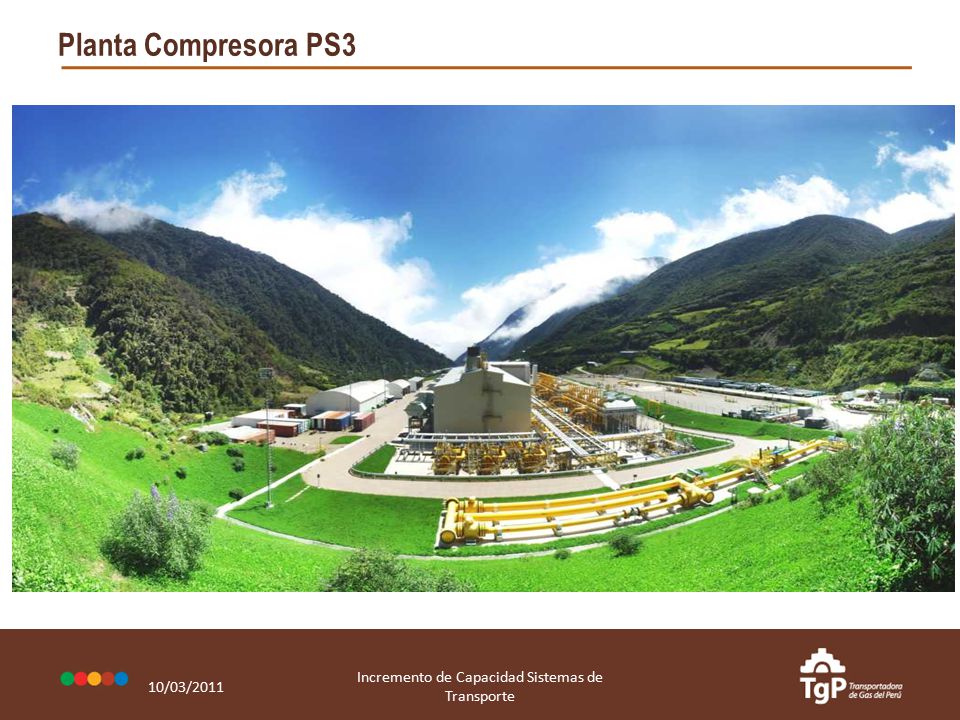

Planta Compresora PS3 10/03/2011 Incremento de Capacidad Sistemas de Transporte

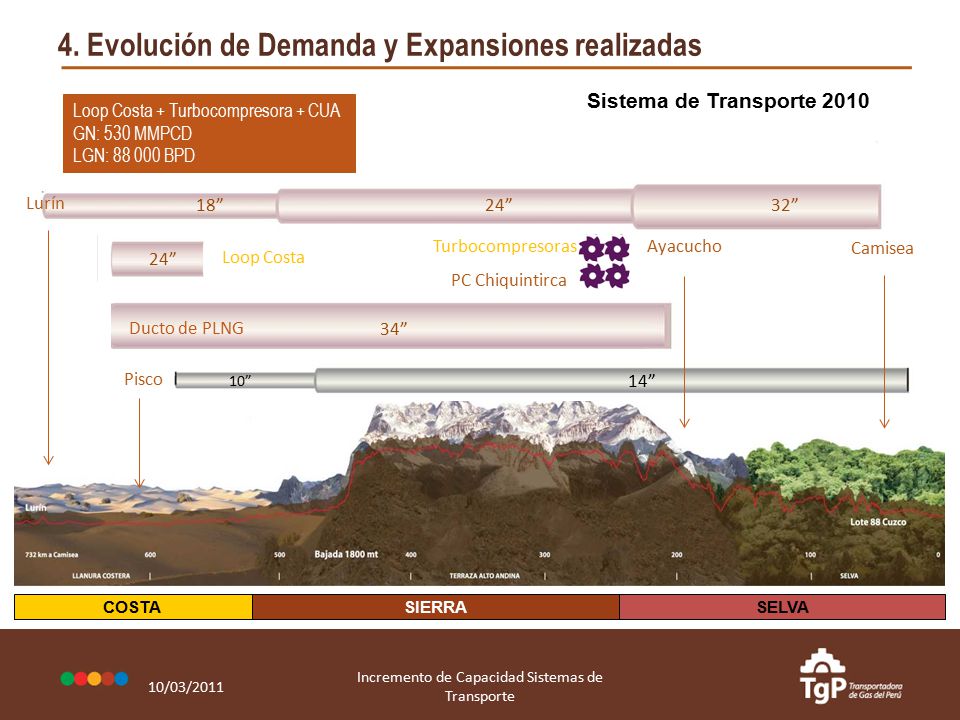

13 4. Evolución de Demanda y Expansiones realizadas
Sistema de Transporte 2010 Loop Costa + Turbocompresora + CUA GN: 530 MMPCD LGN: BPD Lurín 18” 24” 32” Turbocompresoras Ayacucho Camisea 24” Loop Costa PC Chiquintirca Ducto de PLNG 34” Pisco 10” 14” COSTA SIERRA SELVA 10/03/2011 Incremento de Capacidad Sistemas de Transporte

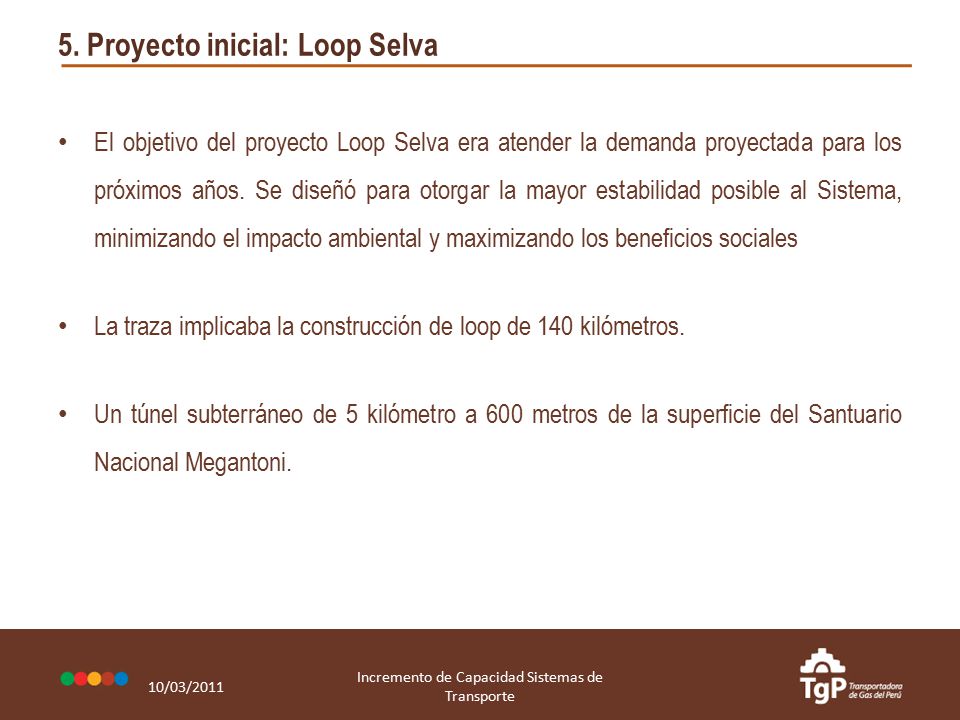

14 5. Proyecto inicial: Loop Selva
El objetivo del proyecto Loop Selva era atender la demanda proyectada para los próximos años. Se diseñó para otorgar la mayor estabilidad posible al Sistema, minimizando el impacto ambiental y maximizando los beneficios sociales La traza implicaba la construcción de loop de 140 kilómetros. Un túnel subterráneo de 5 kilómetro a 600 metros de la superficie del Santuario Nacional Megantoni. 10/03/2011 Incremento de Capacidad Sistemas de Transporte

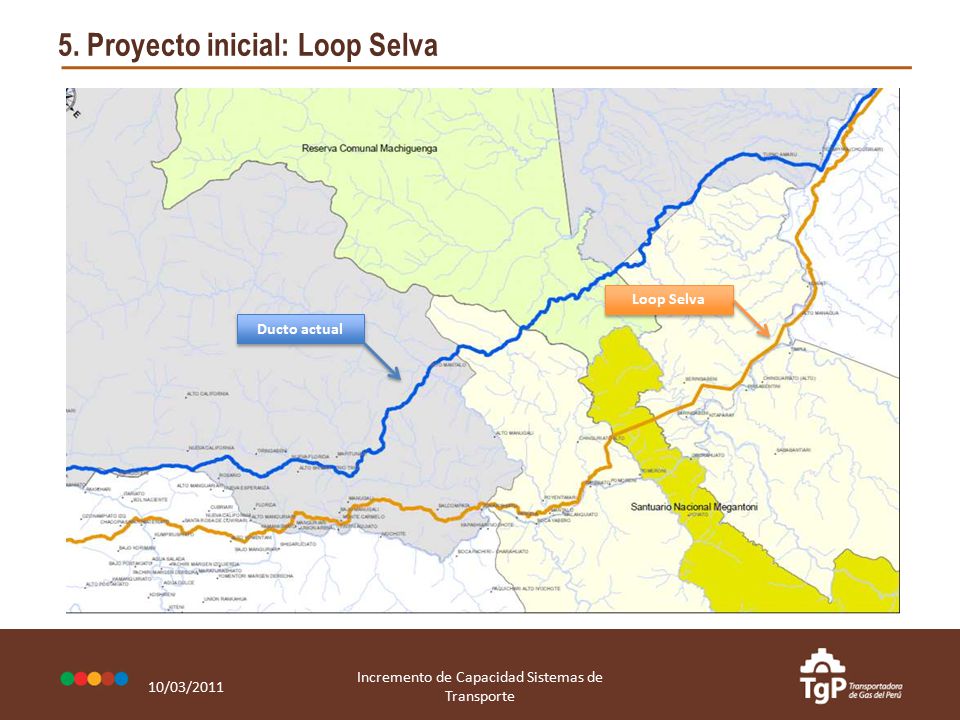

15 5. Proyecto inicial: Loop Selva
Ducto actual 10/03/2011 Incremento de Capacidad Sistemas de Transporte

16 5. Proyecto inicial: Loop Selva
A pesar de los esfuerzos por desarrollar este Proyecto con los más altos estándares técnicos, sociales y ambientales, esta propuesta no fue compartida por diversos sectores de interés, hecho que generó incertidumbre en cuanto a la oportunidad de ejecución del mismo. Se solicitó a TgP evaluar alternativa que evite Megantoni y trate de cumplir lo más oportunamente posible con la demanda. Por esta razón, se implementó una nueva alternativa que resuelve satisfactoriamente las necesidades técnicas así como las inquietudes planteadas: el proyecto Loop Sur + PCKP 127. 10/03/2011 Incremento de Capacidad Sistemas de Transporte

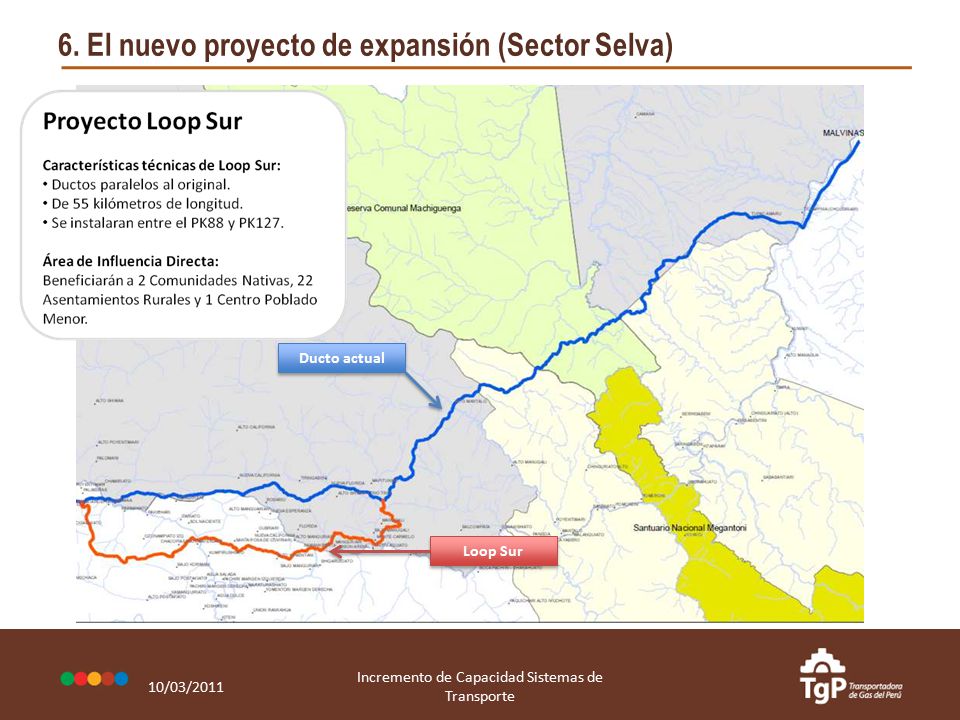

17 6. El nuevo proyecto de expansión (Sector Selva)
Ducto actual Loop Sur 10/03/2011 Incremento de Capacidad Sistemas de Transporte

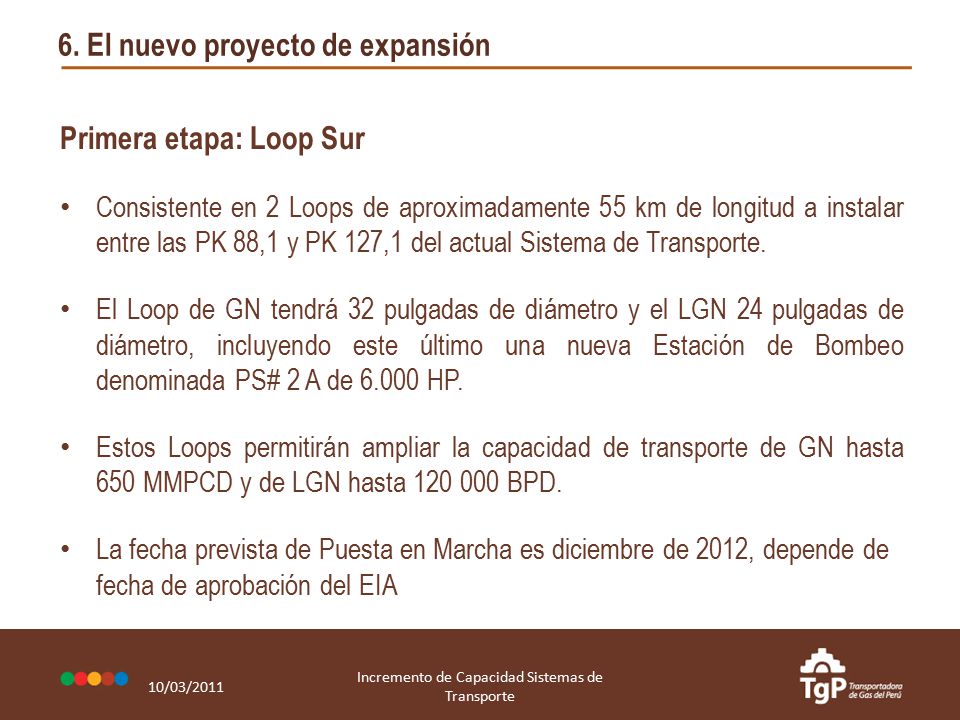

18 6. El nuevo proyecto de expansión
Primera etapa: Loop Sur Consistente en 2 Loops de aproximadamente 55 km de longitud a instalar entre las PK 88,1 y PK 127,1 del actual Sistema de Transporte. El Loop de GN tendrá 32 pulgadas de diámetro y el LGN 24 pulgadas de diámetro, incluyendo este último una nueva Estación de Bombeo denominada PS# 2 A de HP. Estos Loops permitirán ampliar la capacidad de transporte de GN hasta MMPCD y de LGN hasta BPD. La fecha prevista de Puesta en Marcha es diciembre de 2012, depende de fecha de aprobación del EIA 10/03/2011 Incremento de Capacidad Sistemas de Transporte

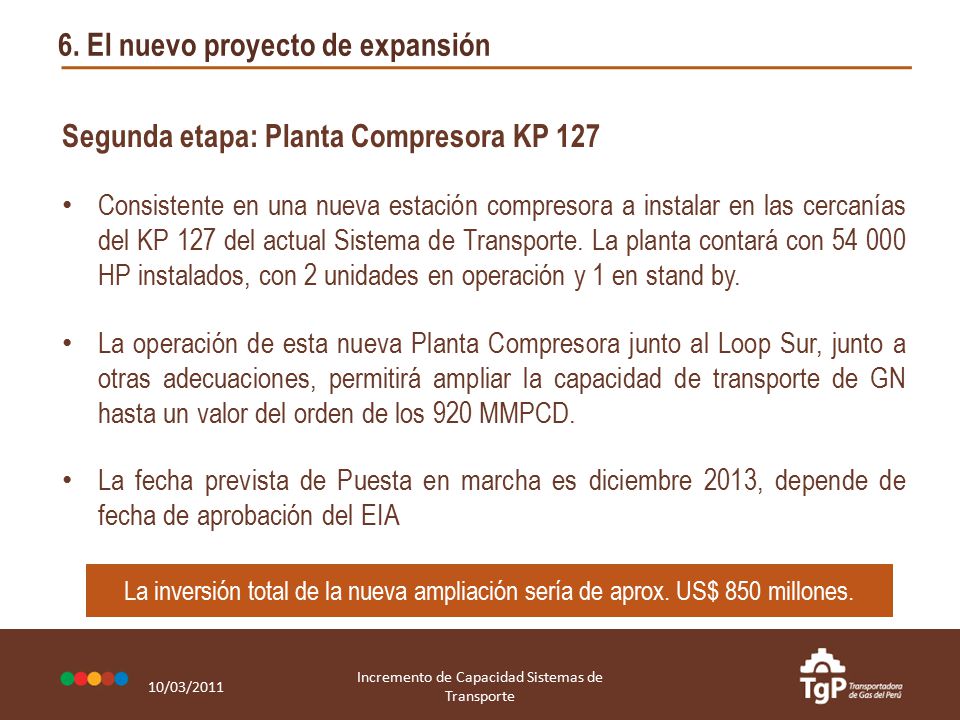

19 6. El nuevo proyecto de expansión
Segunda etapa: Planta Compresora KP 127 Consistente en una nueva estación compresora a instalar en las cercanías del KP 127 del actual Sistema de Transporte. La planta contará con HP instalados, con 2 unidades en operación y 1 en stand by. La operación de esta nueva Planta Compresora junto al Loop Sur, junto a otras adecuaciones, permitirá ampliar la capacidad de transporte de GN hasta un valor del orden de los 920 MMPCD. La fecha prevista de Puesta en marcha es diciembre 2013, depende de fecha de aprobación del EIA La inversión total de la nueva ampliación sería de aprox. US$ 850 millones. 10/03/2011 Incremento de Capacidad Sistemas de Transporte

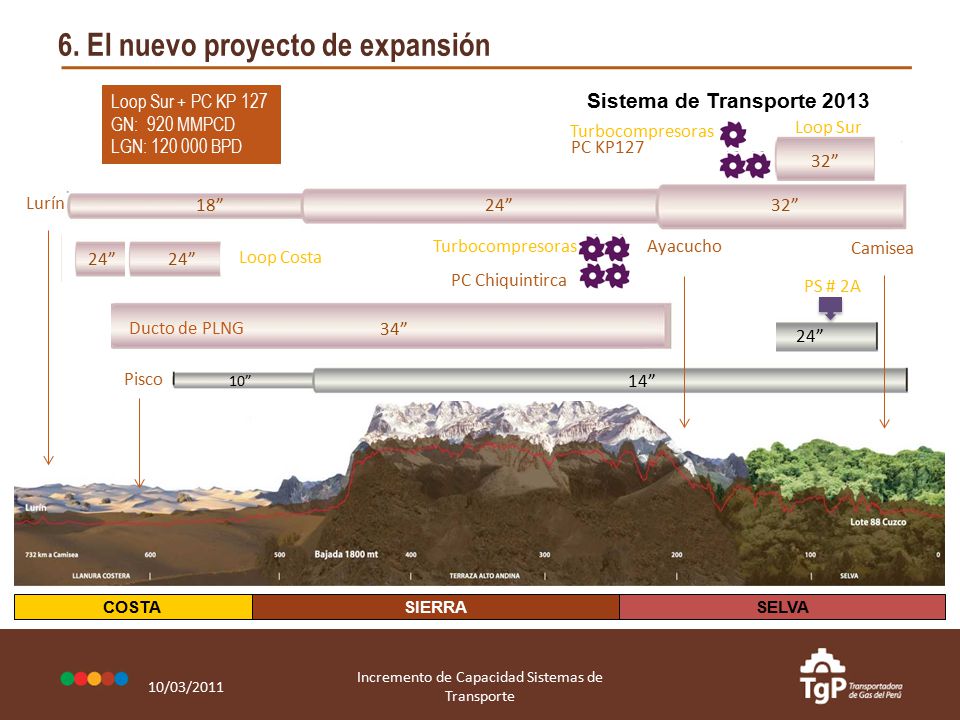

20 6. El nuevo proyecto de expansión
Loop Sur + PC KP 127 GN: 920 MMPCD LGN: BPD Sistema de Transporte 2013 Turbocompresoras Loop Sur PC KP127 32” Lurín 18” 24” 32” Turbocompresoras Ayacucho Camisea 24” 24” Loop Costa PC Chiquintirca PS # 2A Ducto de PLNG 34” 24” Pisco 10” 14” COSTA SIERRA SELVA 10/03/2011 Incremento de Capacidad Sistemas de Transporte

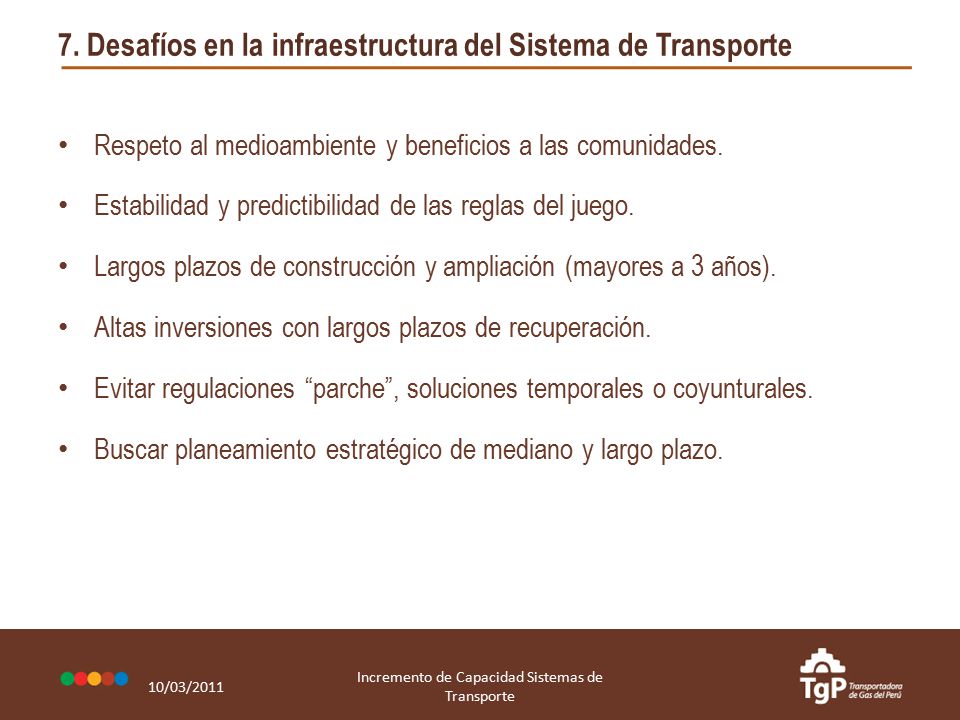

21 7. Desafíos en la infraestructura del Sistema de Transporte
Respeto al medioambiente y beneficios a las comunidades. Estabilidad y predictibilidad de las reglas del juego. Largos plazos de construcción y ampliación (mayores a 3 años). Altas inversiones con largos plazos de recuperación. Evitar regulaciones “parche”, soluciones temporales o coyunturales. Buscar planeamiento estratégico de mediano y largo plazo. 10/03/2011 Incremento de Capacidad Sistemas de Transporte

22 Incremento de Capacidad Sistemas de Transporte
GRACIAS 10/03/2011 Incremento de Capacidad Sistemas de Transporte
