1 Control de iluminación para el diseño sustentable y la certificación LEED ®

2  Contenido de la presentación  Sistemas de evaluación USGBC y LEED ®  LEED - NC  Sistema de evaluación para nuevas construcciones y renovaciones mayores  Contribuciones del control de iluminación  LEED - CI, Interiores comerciales  Caso de Estudio: Plaza en el centro PPL Control de iluminación para el diseño sustentable

3  U.S. Green Building Council  Una organización nacional sin fines lucrativos con sede en Washington, DC  Conducido por consenso  Diversa membrecía de organizaciones  Creador y administrador del sistema de evaluación para edificios ecológicos LEED ® Control de iluminación para el diseño sustentable

4  ¿Qué es diseño “sustentable”?  Prácticas de diseño y construcción que reducen significativamente o eliminan el impacto negativo de los edificios en el ambiente y en sus ocupantes en cinco extensas áreas:  Planeación de sitio sustentable  Ahorro y eficiencia del agua  Eficiencia energética y energía renovable  Conservación de materiales y recursos  Calidad ambiental en interiores Control de iluminación para el diseño sustentable

5 Sistema de evaluación para edificios ecológicos, para nuevas construcciones y renovaciones mayores Versión 2.2

6  Distribución de puntos LEED ® Control de iluminación para el diseño sustentable

7  LEED ® - NC  Cuatro niveles de certificación de proyecto  Certificado por LEED 26 - 32 puntos  Nivel Plata33 - 38 puntos  Nivel Oro39 - 51 puntos  Nivel Platinomás de 52 puntos (posible 69) Control de iluminación para el diseño sustentable

8  LEED ® - Lista NC

9 Control de iluminación para el diseño sustentable

10  LEED ® - Lista NC Control de iluminación para el diseño sustentable

11  Categorías y créditos LEED ®  Los controles de iluminación y sus fabricantes pueden tener un impacto en:  Sitios sustentables  Reducción de la contaminación lumínica  Energía y atmósfera  Puesta en marcha del sistema  Rendimiento de la energía  Medición y verificación del desempeño del sistema  Calidad del ambiente en interiores  Mejoramiento de la controlabilidad del sistema de iluminación  Luz natural y vistas  Ajuste del diseño para luz natural y vistas con sistemas de cortinas  Innovación en diseño Control de iluminación para el diseño sustentable

12  Energía y atmósfera  Pre-requisito 2: Rendimiento mínimo de la energía  Meta:  Establecer un nivel mínimo de eficiencia energética  Requerimiento:  Cumplir con ASHRAE 90.1 2004  Cumplir con el código de energía local si es igual a www.energycodes.gov Control de iluminación para el diseño sustentable

13  Energía y atmósfera  Pre-requisito 2: Rendimiento mínimo de la energía  Estrategias para el control de iluminación:  Sistemas de conmutación con reloj  Controles locales manuales Control de iluminación para el diseño sustentable

14  Energía y atmósfera  Pre-requisito 2: Rendimiento mínimo de la energía  Estrategias para el control de iluminación:  Sistemas de conmutación con reloj  Controles locales manuales  Sensores de presencia Control de iluminación para el diseño sustentable

15  Estándar ASHRAE/IESNA 90.1-2004 Control de iluminación para el diseño sustentable  Asegure un estándar mínimo para la eficiencia de energía para iluminación  Energía = kWh  Para reducir kWh:  Reducir la tasa de watts de carga conectada (watts/m 2 )  Reducir las horas de operación (apagado)  Reducir los watts usados cuando las luces están encendidas (atenuación)

16  Estándar ASHRAE/IESNA 90.1- 2004  Asegure un estándar mínimo para la eficiencia de energía luminica  Energía = kWh  Para reducir kWh:  Reducir la tasa de watts de carga conectada (watts/m 2 )  Reducir las horas de operación (apagado)  Reducir los watts usados cuando las luces están encendidas (atenuación)  El mayor potencial para optimizar el rendimiento de la energía Control de iluminación para el diseño sustentable 0 0 10 20304050607080 100 90 80 100 70 60 50 40 30 20 Iluminación (%) Uso de energía (%)

17  Energía y atmósfera  Crédito 1: Optimizar el rendimiento de la energía (1 a 10 puntos)  Meta:  Reducir aún más el uso de energía por debajo de lo que indica ASHRAE 90.1  Requerimientos opcionales:  Opción 1 – Simulación de energía del edificio completo (10 puntos)  Opción 2 – Edificios pequeños de oficinas ASHRAE (4 puntos)  Opción 3 – Criterio avanzado para edificios (1 punto) Control de iluminación para el diseño sustentable

18  Energía y atmósfera  Crédito 1: Optimizar el rendimiento de la energía (1 a 10 puntos)  Requerimiento:  Simulación de energía del edificio completo – demostrar que el rendimiento de la energía es mejor que ASHRAE 90.1  El porcentaje de ahorro mínimo en costos de energía por cada nivel de puntos Control de iluminación para el diseño sustentable

19  Optimizar el rendimiento de la energía  Cómo el control integrado de iluminación puede optimizar el uso de energía:  Reduciendo aún más las horas de operación  Optimizando la salida de luz eléctrica cuando las luces están encendidas  Reduciendo el uso de energía para climatización  Las luces atenuadas generan menos calor Control de iluminación para el diseño sustentable

20  Optimizar el rendimiento de la energía  Estrategias para el control de iluminación:  Control de la luz natural  Complementa automáticamente la luz natural con niveles de luz reducidos a través de los sensores de luz natural  Afinación y ajuste los máximos niveles de luz  Controles de presencia:  Reduce automáticamente las horas de operación cuando los espacios no están ocupados  Control personal:  Le brinda a los empleados el control de su propia iluminación Control de iluminación para el diseño sustentable

21  Optimizar el rendimiento de la energía  Control de la luz natural  Complementa automáticamente la luz natural con niveles de luz reducidos a través de los sensores de luz natural Control de iluminación para el diseño sustentable

22  Optimizar el rendimiento de la energía  Control de la luz natural  Los sensores de luz natural y los balastos de atenuación para fluorescente atenúan las luces en espacios perímetros Control de iluminación para el diseño sustentable

23  Optimizar el rendimiento de la energía  Control de la luz natural:  Luz eléctrica controlada para complementar la luz natural  Como va incrementando la luz natural, la luz eléctrica disminuye  Ahorro de energía, 30%-50%, a veces más Control de iluminación para el diseño sustentable

24  Optimizar el rendimiento de la energía  Control de la luz natural  Control avanzado, popular en los proyectos LEED ®  Atractivo rendimiento de las inversiones  Nuevos sistemas digitales de control :  Fácil de expandir para incluir otras estrategias para el control de iluminación  Crea soluciones de control integradas Control de iluminación para el diseño sustentable

25 Balasto Sensor de presencia Sensor de luz natural Wallbox 120/277V Portador de poder Interfaz de control

26 Control de iluminación para el diseño sustentable 120/277V Balasto Sensor de presencia Sensor de luz natural Wallbox

27  Optimizar el rendimiento de la energía  “Encendiendo” los máximos niveles de luz  Ajuste de la salida de luz a niveles deseados:  Preciso, para diseñar el criterio  Requerimientos individuales o de grupo usando el espacio  En cualquier área  Ahorro de energía, 5-10% Control de iluminación para el diseño sustentable

28  Optimizar el rendimiento de la energía  Sensores de presencia:  Reduce los niveles de luz y las horas de operación automáticamente durante las horas hábiles cuando el espacio no está ocupado  Incrementa el número de aplicaciones:  Baños  Oficinas privadas  Salas de conferencias  Salas de descanso  Áreas de cubículos  Rendimiento programable y flexible  Desempeño mejorado con relojes temporizadores  de 20% a 25% de ahorro

29 Control de iluminación para el diseño sustentable Espacio ocupado/Luces en On Ahorro de energía/ Espacio desocupado/ Luces automáticamente en off LUCES ENCENDIDAS LUCES AUTOMÄTICAMENTE EN OFF % Iluminación 100% 0% 6 AM Tiempo 6 PM

30  Optimizar el rendimiento de la energía  Control personal de la luz:  Le permite a las personas controlar independientemente sus propios niveles de luz  Los empleados normalmente reducen los niveles de luz (y uso de energía) al 25%-50%  Para cumplir sus propios requerimientos y agudeza visual  Para mejorar el nivel de iluminación para la tarea principal  Para satisfacer la preferencia personal  Salida de iluminación fija; un “compromiso”  Control personal de iluminación:  Brinda la mejor iluminación para la mayoría de los empleados  Reduce el uso de energía en un 25%-50% Control de iluminación para el diseño sustentable

31  Optimizar el rendimiento de la energía  Estrategias para el control integrado de iluminación:  El buen desempeño requiere una “jerarquía de control”  Relojes temporizadores & controles locales  Controles de presencia  Afinar y ajustar los niveles máximos de iluminación  Control de la luz natural  Control personal Control de iluminación para el diseño sustentable

32  Optimizar el rendimiento de la energía  Ahorros del control integrado de iluminación, típico piso de oficinas: Control de iluminación para el diseño sustentable 60% Ahorro de energía Estrategia para control de iluminación Control individual Luz natural Ajuste del nivel máx. Sensores de presencia ASHRAE 90.1 kWh anual 40% 120 100 80 60 40 20 0

33  Optimizar el rendimiento de la energía  Ahorro de energía, iluminación y climatización: Control de iluminación para el diseño sustentable Estrategia para el control de iluminación Control individual Luz natural Ajuste del nivel máx. Sensores de presencia ASHRAE 90.1 kWh anual 120 100 80 60 40 20 0 30% Ahorro de energía 15% Iluminación Aire acondicionado Conexiones, otros

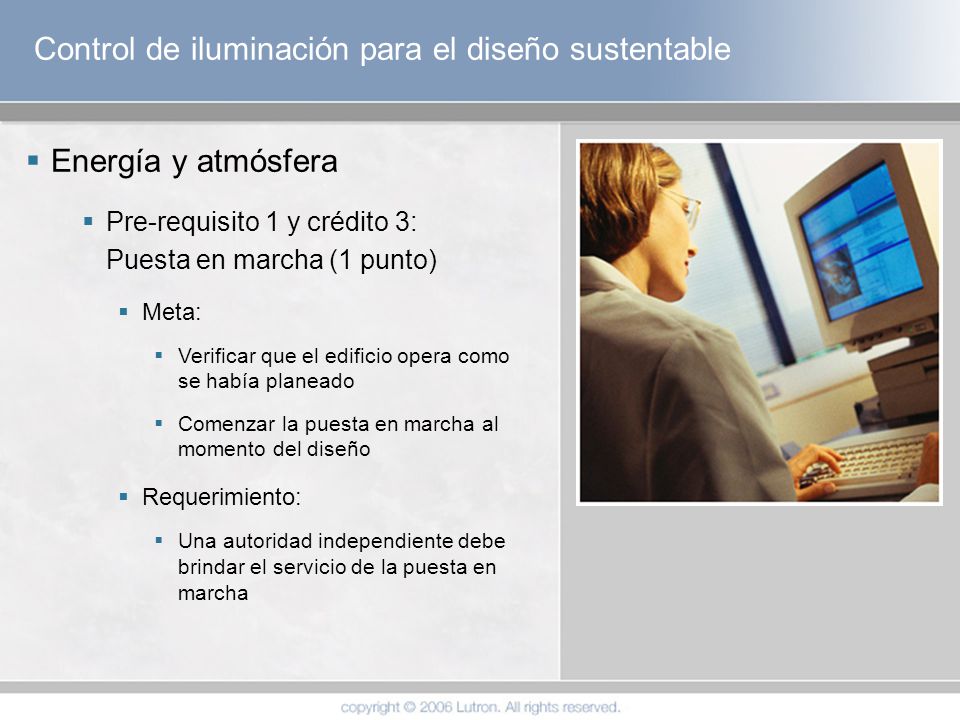

34  Energía y atmósfera  Pre-requisito 1 y crédito 3: Puesta en marcha (1 punto)  Meta:  Verificar que el edificio opera como se había planeado  Comenzar la puesta en marcha al momento del diseño  Requerimiento:  Una autoridad independiente debe brindar el servicio de la puesta en marcha Control de iluminación para el diseño sustentable

35  Energía y atmósfera  Pre-requisito 1 y crédito 3: Puesta en marcha (1 punto)  Control de iluminación Servicios del fabricante  Puesta en marcha y calibración  Contribución al manual de operaciones  Entrenamiento al cliente  Servicio de contratos durante la vida del edificio Control de iluminación para el diseño sustentable

36 Energía y atmósfera  Crédito 5: Medición y verificación (1 pto.)  Meta:  Monitoreo del consumo y optimización continua del consumo de energía y agua  Requerimientos:  Medición y rastreo del rendimiento real de la energía  Mínimo de un año  Solución de control de iluminación:  Sistema de control de iluminación centralizado  Niveles de alimentación por circuito  Integración con sistemas de administración de edificios Control de iluminación para el diseño sustentable

37 Controles locales de zona Enlace digital Procesador de control de iluminación Luminarias al sistema de administración de edificios Estación de trabajo del sistema de control de iluminación 120/277V

38  Calidad del ambiente en interiores  Crédito 6.1: Controlabilidad de sistemas, iluminación (1 punto) Meta: Proveer control del sistema de iluminación por individuos o grupos que ocupan el espacio para fomentar la productividad, confort y bienestar  Requerimientos:  Controles individuales para el 90% de los ocupantes  Controles de iluminación en espacios compartidos o de múltiples ocupantes  Ajustes de iluminación para cumplir con las necesidades y preferencias  Salas de conferencia  Aulas Control de iluminación para el diseño sustentable

39  Calidad del ambiente en interiores  Crédito 6.1: Controlabilidad de sistemas, iluminación (1 punto)  Estrategias de control:  Iluminación para labores  Controles locales de pared  Controles remotos de mano  Control integrado a la PC  Controles de iluminación arquitectónica  Controles remotos para AV integrados Control de iluminación para el diseño sustentable

40  Calidad del ambiente en interiores  Crédito 6.1: Controlabilidad de sistemas, iluminación (1 punto)  Estrategias de control:  Iluminación para labores  Controles locales de pared  Controles remotos de mano  Control integrado a la PC  Controles de iluminación arquitectónica  Controles remotos para AV integrados Control de iluminación para el diseño sustentable

41  Calidad del ambiente en interiores  Crédito 8.1 & 8.2: Luz natural y vistas (1 punto por cada uno)  Meta:  Presentar luz natural y vistas a las áreas ocupadas para brindar una conexión al exterior  Requerimientos:  Vidriado del 2% en 75% de los espacios ocupados (o)  Iluminación de luz natural de 267.5 luxes  Directa visibilidad al exterior, 90% de los ocupantes Control de iluminación para el diseño sustentable

42  Calidad del ambiente en interiores  Crédito 8.1 & 8.2: Luz natural y vistas (1 punto por cada uno)  Meta:  Presentar luz natural y vistas a las áreas ocupadas para brindar una conexión al exterior  Soluciones de control de iluminación:  Control pasivo, diseño estructural  Sistemas automatizados de cortinas Control de iluminación para el diseño sustentable

43  Calidad del ambiente en interiores  Crédito 8.1 & 8.2: Luz natural y vistas (1 punto por cada uno)  Telas solares:  Protegen del brillo directo  Permiten vista al exterior Control de iluminación para el diseño sustentable

44  Calidad del ambiente en interiores Control de iluminación para el diseño sustentable  Crédito 8: Reducción de la contaminación lumínica (1 punto cada uno)  Meta:  Minimizar la difusión indeseada de la luz  Requerimientos:  Mayor parte de la iluminación permanece dentro del edificio (o)  Luces interiores apagadas después de horas hábiles

45 Sistema de evaluación para edificios ecológicos, para interiores comerciales

46  LEED ® - CI, Interiores comerciales Control de iluminación para el diseño sustentable  Energía y atmósfera  Crédito 1.2: Optimizar el rendimiento de la energía, controles de iluminación (1 punto)  Requerimientos:  Instalación de controles sensibles a la luz natural en todos los espacios ocupados regularmente a 4.5 metros de las ventanas y bajo claraboyas

47  El Plaza en el centro PPL Control de iluminación para el diseño sustentable  Visión general  Allentown, Pennsylvania  26,013 m 2  Sede empresarial  Certificación Oro LEED ®  Motivaciones ecológicas:  Clasificación LEED para estrategia de ventas e imagen pública  Consumo de energía reducido, rendimiento de inversiones Arquitecto: Robert A. M. Stern Consulting Environmental Designers and Engineers: Atelier Ten, NY, NY

48  El Plaza en el centro PPL Control de iluminación para el diseño sustentable  Características de diseño ecológico:  Desarrollo del sitio de contrucción  Adaptación para bicicletas  Conservación del agua  Techo "verde”  Materiales locales  Acabados de baja emisión de gases  Vistas al exterior  Atrio central para luz natural

49  El Plaza en el centro PPL Control de iluminación para el diseño sustentable  Características de diseño de baja energía:  Filtros solares en la fachada sur  “Bris soleil” de 1 m de profundidad en cada nivel  Vidrio de control solar de alto rendimiento  Vidrio de control termal en la fachada norte  Ventilación con intercambiador de calor  Sistemas de climatización mejorados con dispositivos de velocidad variable  Controles de iluminación sensibles a presencia y luz natural  30% de mejora sobre ASHRAE 90.1

50  El Plaza en el centro PPL Control de iluminación para el diseño sustentable  Controles de iluminación avanzados:  Plano del área de oficinas abiertas  Áreas sur y norte divididas en tres zonas de control:  Perímetro (4.5 m de la fachada)  Intermedio (4.5 m a 9 m de la fachada)  Interior (de 9 m al centro) Las zonas Perímetro e Intermedio han incluido controles de luz natural para ajustar los niveles de luz eléctrica basándose en la luz natural disponible La zona Interior tiene sólo control a través del reloj de encendido y apagado.

51  El Plaza en el centro PPL Control de iluminación para el diseño sustentable  Controles de iluminación avanzados: Oficinas en Perímetro, salas de conferencias  Sensores de presencia para apagar o prender las luces  Sensor de luz natural para ajustar la luz eléctrica basado en el nivel de luz natural disponible Oficinas en la zona Interior, sala para fotocopiadora, baños  Sensores de presencia para apagar o prender las luces

52 Control de iluminación para el diseño sustentable  Ahorro de energía para iluminación ASHRAE 90.1 con reloj y controles locales Detección de presencia Detección de luz natural Detección combinada Consumo anual de energía para iluminación Piso típico

53 Control de iluminación para el diseño sustentable  Ahorros totales de energía Diseño baseCon vidrio de control solar Con Bris Soleil Consumo anual de energía Área de oficinas Con controles de luz natural Luces Equipo Calefacción Enfriamiento

54 Control de iluminación para el diseño sustentable  Innovación y diseño  Créditos 1.1 - 1.4 (1-4 puntos)  Meta:  Puntos honoríficos por rendimiento excepcional o innovador por encima de los requerimientos  Requerimientos:  Exceder substancialmente un crédito de desempeño LEED ® - NC  Oportunidades:  Reducción de la contaminación lumínica  Control individual y rendimiento de la energía

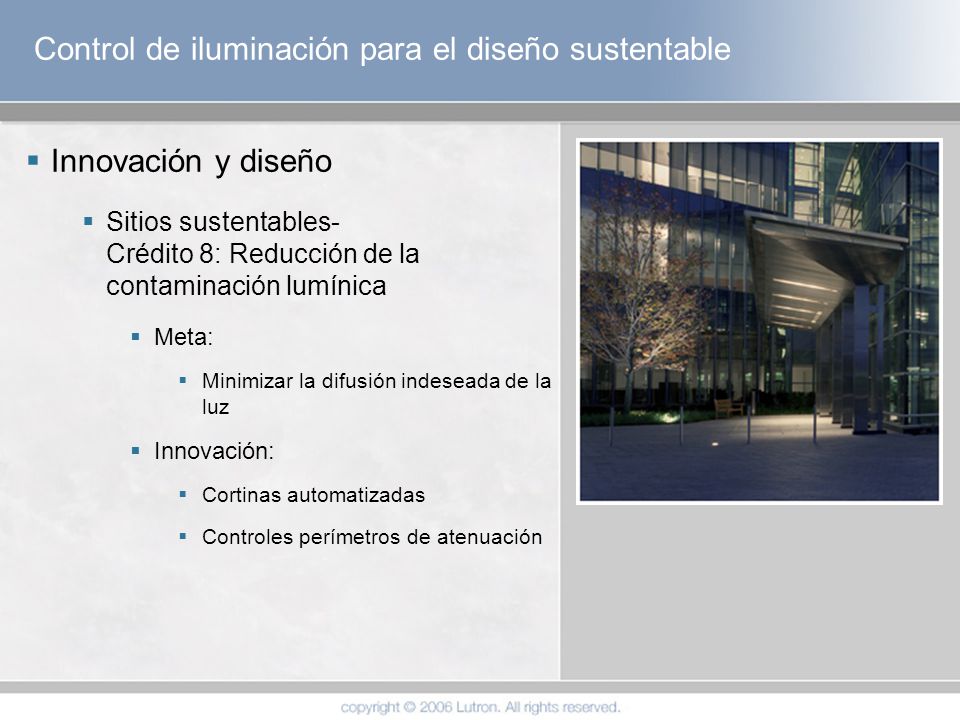

55  Innovación y diseño Control de iluminación para el diseño sustentable  Sitios sustentables- Crédito 8: Reducción de la contaminación lumínica  Meta:  Minimizar la difusión indeseada de la luz  Innovación:  Cortinas automatizadas  Controles perímetros de atenuación

56  Innovación y diseño Control de iluminación para el diseño sustentable  Créditos:  Optimizar el rendimiento de la energía  Controlabilidad del sistema de iluminación  Estrategia para el control de iluminación  Control personal de iluminación  Evaluación  Como parte de la evaluación del mobiliario/interiores  Medición de la alimentación y/o nivel de luz

57 Control de iluminación para el diseño sustentable  Luz natural y eléctrica - Controles integrados  Los controles integrados de iluminación y los servicios de fabricante brindan soluciones que:  Optimizan el rendimiento de la energía (1-10 puntos)  Soporte en el proceso de la puesta en marcha (1 punto)  Mejoramiento de la medición y verificación (1 punto)  Incremento de la controlabilidad de los sistemas (1 punto)  Ajuste al diseño para luz natura y vistas (2 puntos)  Reducción de la contaminación lumínica (1 punto)  Innovación en diseño (Hasta 4 puntos)

58 Control de iluminación para el diseño sustentable  Soluciones integradas de control de iluminación  Control a través de reloj temporizador y presencia  Ajuste y manejo de los niveles máximos de luz  Recolección de luz natural  Control de iluminación personal  Control de iluminación arquitectónica pre-programada  Integración de los sistemas de cortinas  Monitoreo y medición en tiempo real del uso de  Integración de los sistemas del edificio

59 Control de iluminación para el diseño sustentable  Soluciones integradas de control de iluminación  Los controles de iluminación se vuelven una prioridad  El rendimiento de energía y operación brindan el rendimiento de las inversiones  Reducción en los costos de energía  Reducción de los costos de re-localización  Aumento en la productividad del empleado  Involucre a sus proveedores durante las primeras etapas del diseño  Para el mejor desempeño, siempre a tiempo y dentro del presupuesto

60 Control de iluminación para diseño sustentable y la certificación LEED ®
