1
Estadística Básica: Conceptos y Aplicaciones
Presentación de Datos en Tablas y Gráficas Capítulo 2
2

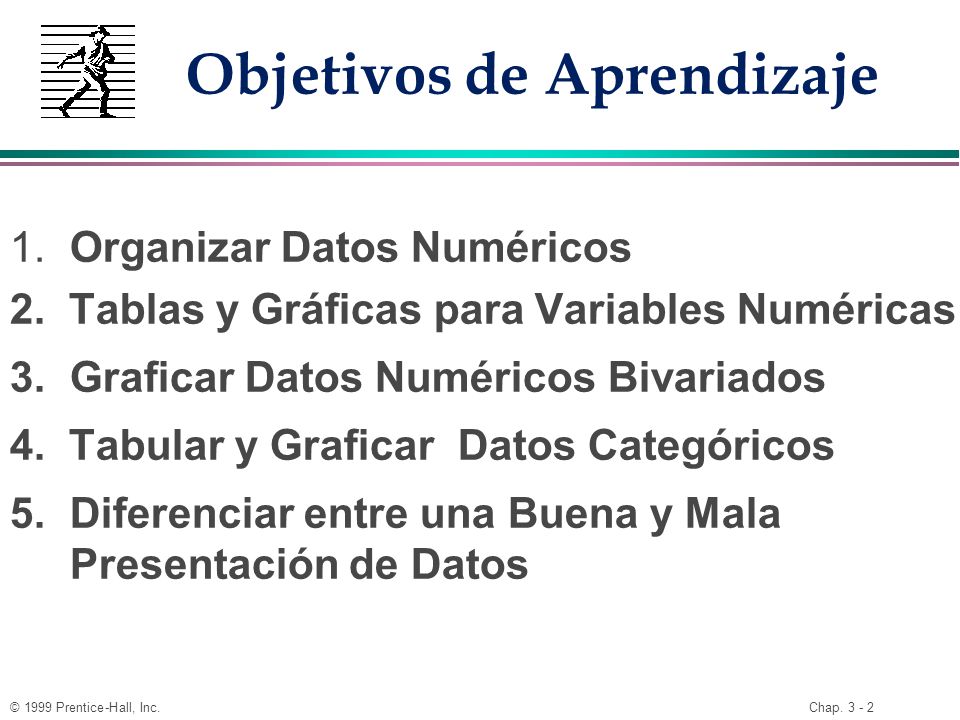

Objetivos de Aprendizaje
1. Organizar Datos Numéricos 2. Tablas y Gráficas para Variables Numéricas Graficar Datos Numéricos Bivariados 4. Tabular y Graficar Datos Categóricos 5. Diferenciar entre una Buena y Mala Presentación de Datos As a result of this class, you will be able to...
3

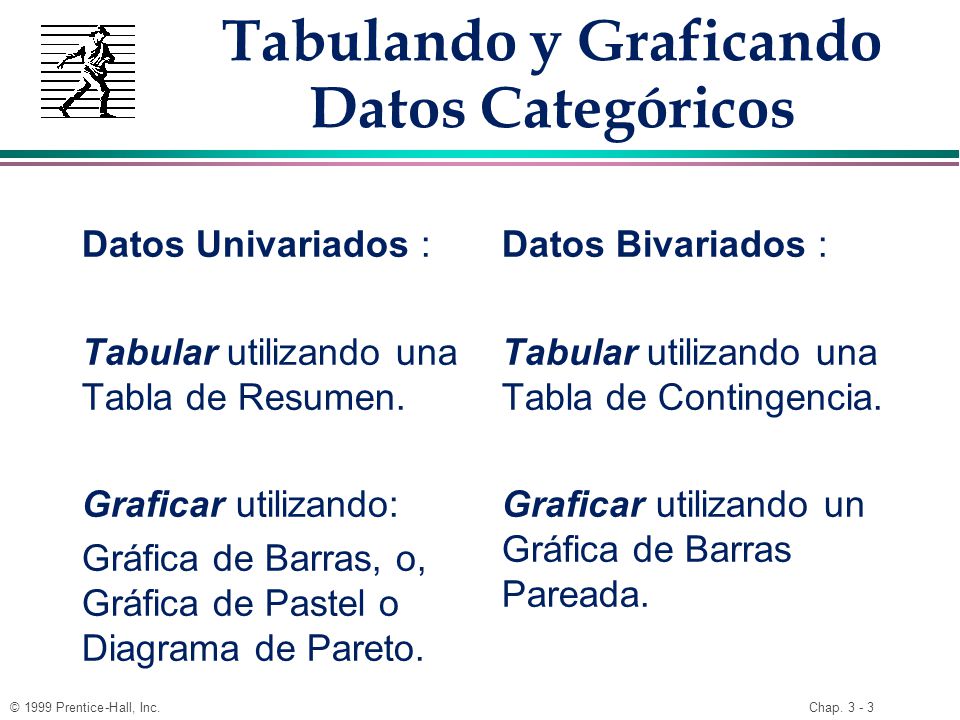

Tabulando y Graficando Datos Categóricos
Datos Univariados : Tabular utilizando una Tabla de Resumen. Graficar utilizando: Gráfica de Barras, o, Gráfica de Pastel o Diagrama de Pareto. Datos Bivariados : Tabular utilizando una Tabla de Contingencia. Graficar utilizando un Gráfica de Barras Pareada.
4

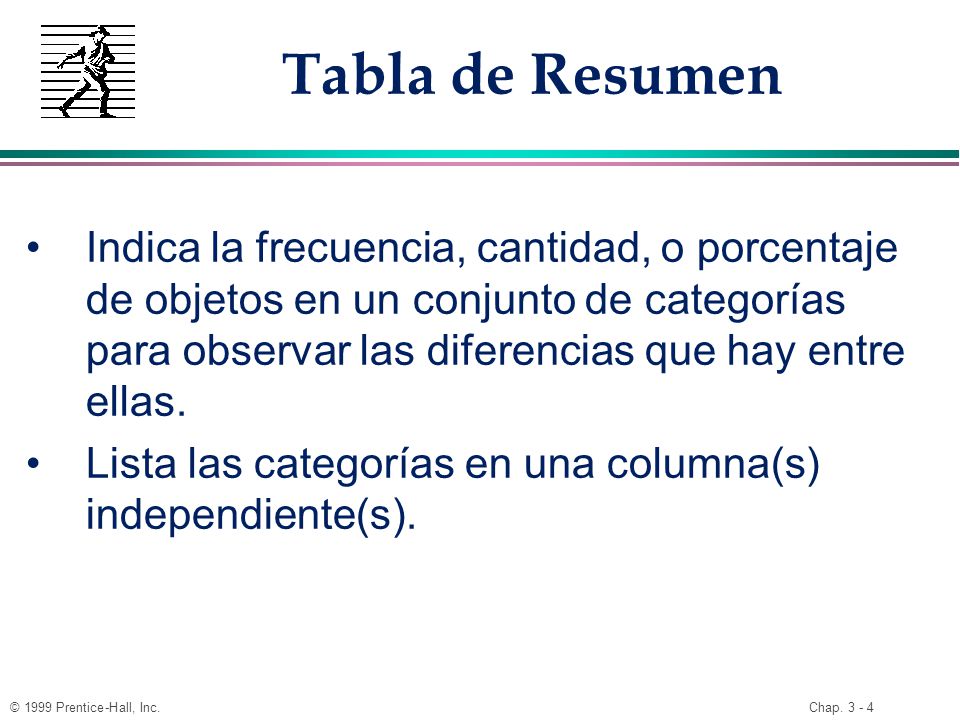

Tabla de Resumen Indica la frecuencia, cantidad, o porcentaje de objetos en un conjunto de categorías para observar las diferencias que hay entre ellas. Lista las categorías en una columna(s) independiente(s).
5

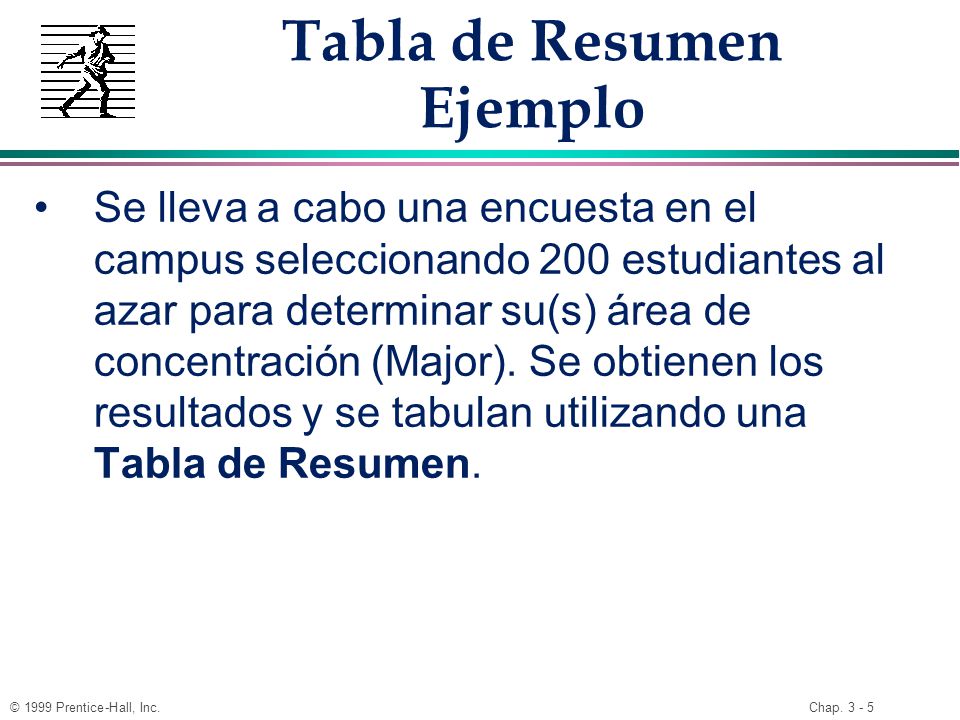

Tabla de Resumen Ejemplo
Se lleva a cabo una encuesta en el campus seleccionando 200 estudiantes al azar para determinar su(s) área de concentración (Major). Se obtienen los resultados y se tabulan utilizando una Tabla de Resumen.
6
Tabla de Resumen 1. Lista Categorías y No. Elementos por Categoría
Se cuentan las respuestas obtenidas por categoría 3. Puede mostrar Frecuencias (Cuentas), % or ambos Renglón es la Categoría Major Cuenta “Tally”: |||| |||| |||| |||| Contabilidad 130 Economía 20 Gerencia 50 Total 200
7

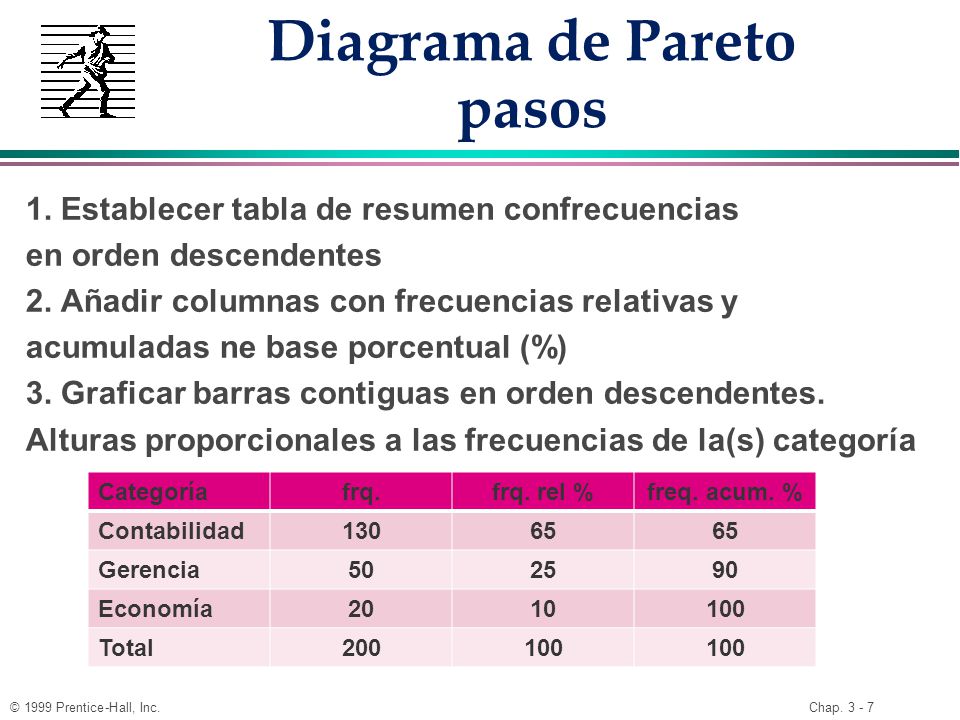

Diagrama de Pareto pasos
1. Establecer tabla de resumen confrecuencias en orden descendentes 2. Añadir columnas con frecuencias relativas y acumuladas ne base porcentual (%) 3. Graficar barras contiguas en orden descendentes. Alturas proporcionales a las frecuencias de la(s) categoría Categoría frq. frq. rel % freq. acum. % Contabilidad 130 65 Gerencia 50 25 90 Economía 20 10 100 Total 200
8
Diagrama de Pareto Porciento Major 100% 67% 33% 0% Gerencia Economía
Polígono Cumulativo (Ojiva) Punto Medio de la Barra Porciento Siempre % 100% Flags the ‘vital few’ from the ‘trivial many’. 67% Orden Descendente 33% 0% Gerencia Ancho de Barras Iguales Economía Contabilidad Major
9

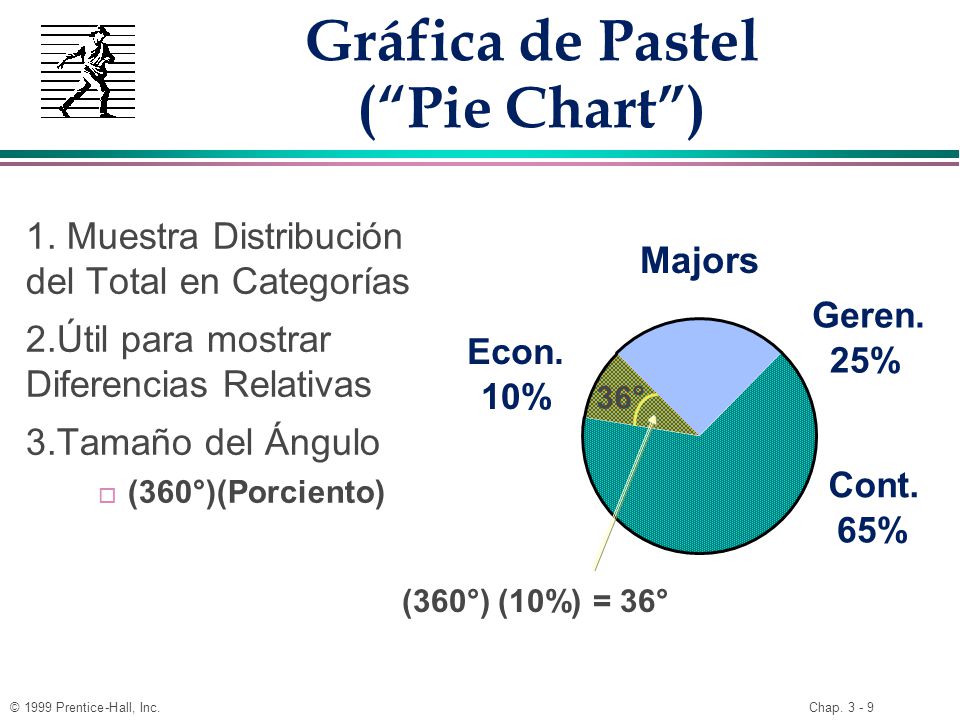

Gráfica de Pastel (“Pie Chart”)
1. Muestra Distribución del Total en Categorías 2.Útil para mostrar Diferencias Relativas 3.Tamaño del Ángulo (360°)(Porciento) Majors Geren. Econ. 25% 10% 36° Cont. 65% (360°) (10%) = 36°
10

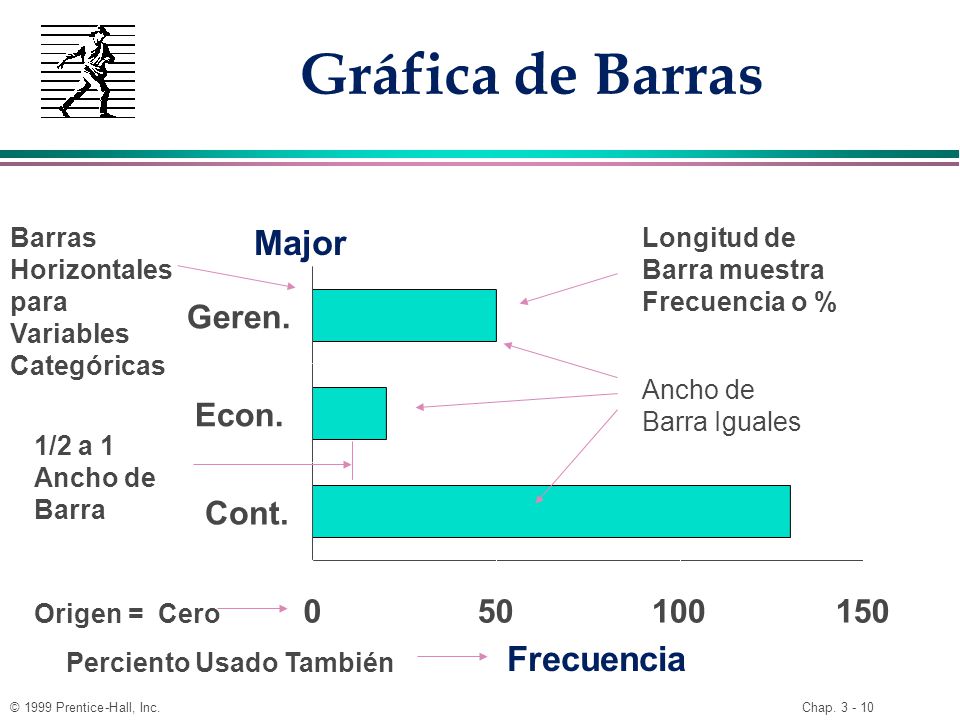

Gráfica de Barras Major Frecuencia Geren. Econ. Cont. 50 100 150
Barras Horizontales para Variables Categóricas Major Longitud de Barra muestra Frecuencia o % Geren. Horizontal bars are used for categorical variables. Vertical bars are used for numerical variables. Still, some variation exists on this point in the literature. Also, there are many variations on the bar (e.g., stacked bar) Ancho de Barra Iguales Econ. 1/2 a 1 Ancho de Barra Cont. 50 100 150 Origen = Cero Frecuencia Perciento Usado También
11

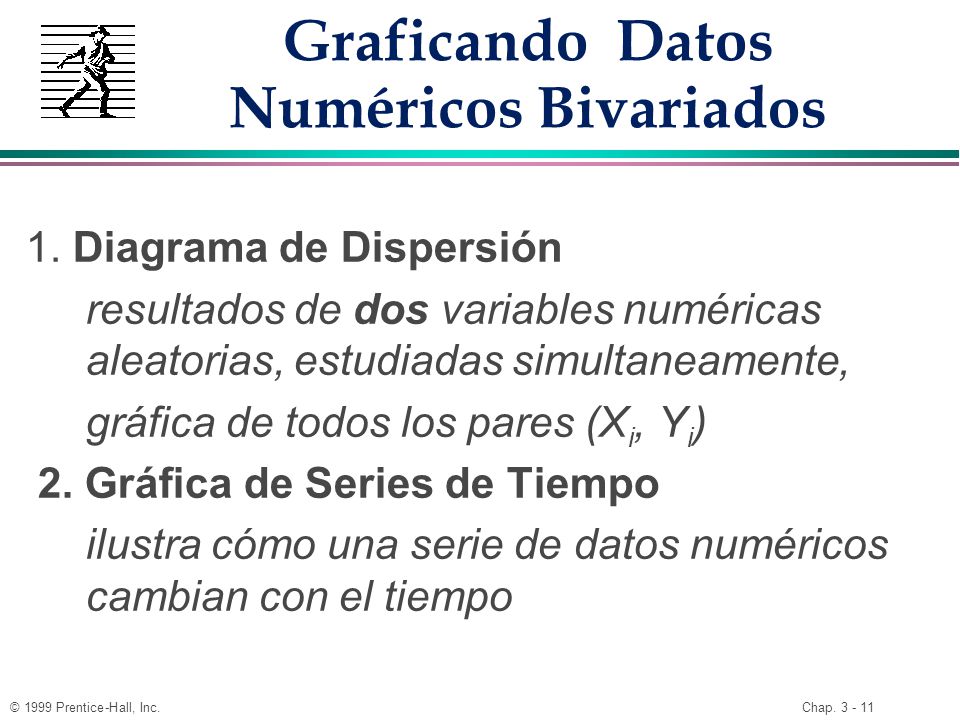

Graficando Datos Numéricos Bivariados
1. Diagrama de Dispersión resultados de dos variables numéricas aleatorias, estudiadas simultaneamente, gráfica de todos los pares (Xi, Yi) 2. Gráfica de Series de Tiempo ilustra cómo una serie de datos numéricos cambian con el tiempo
12

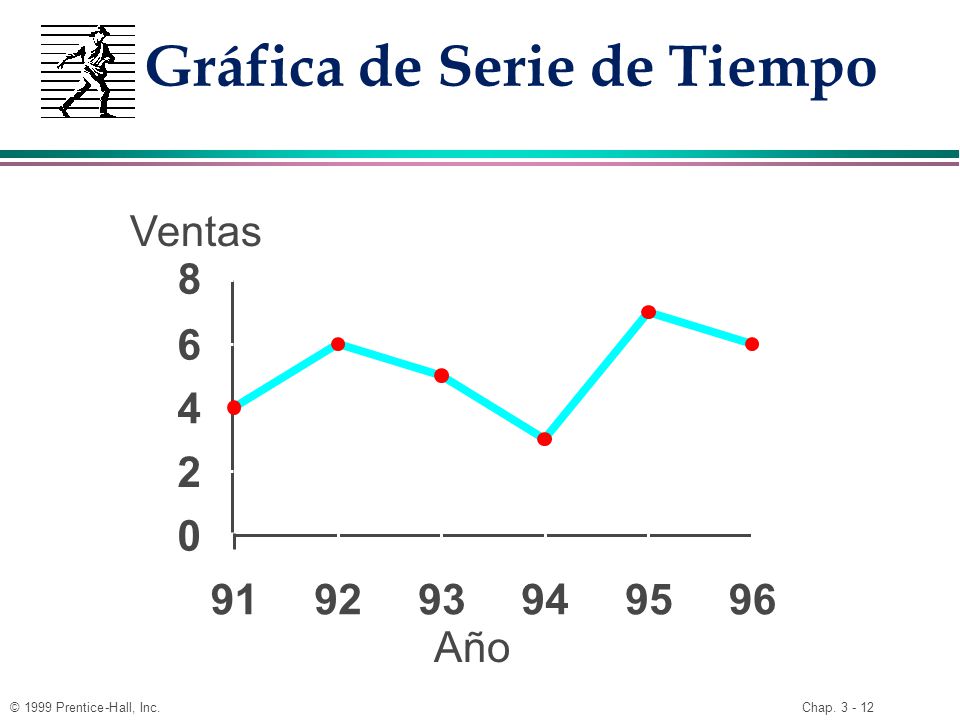

Gráfica de Serie de Tiempo
Ventas 8 6 4 2 91 92 93 94 95 96 Año
13

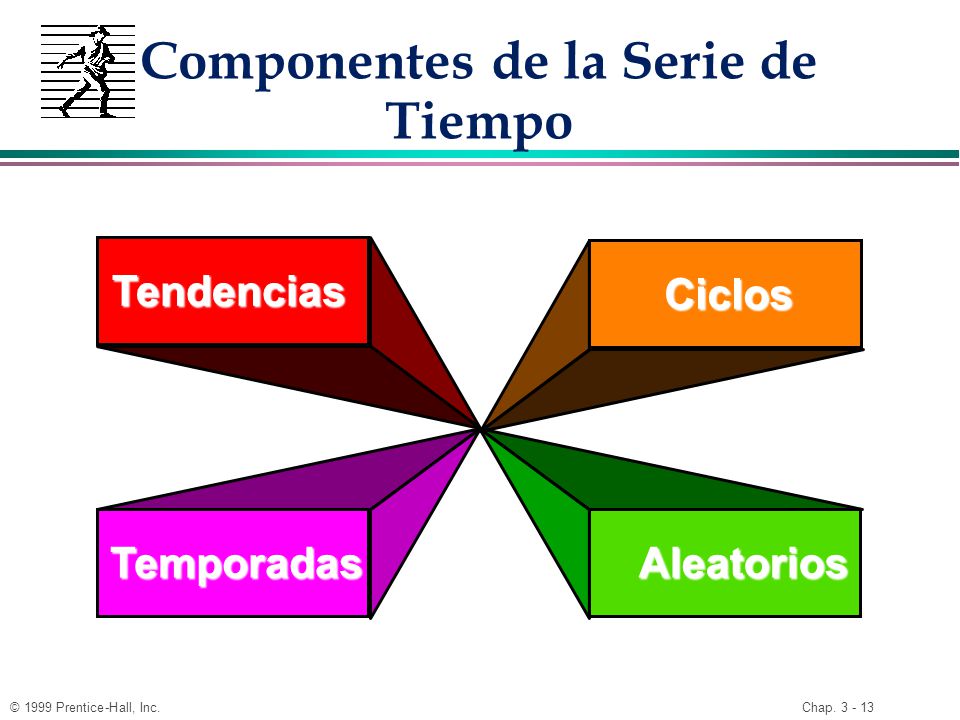

Componentes de la Serie de Tiempo
Tendencias Ciclos Temporadas Aleatorios 25
14

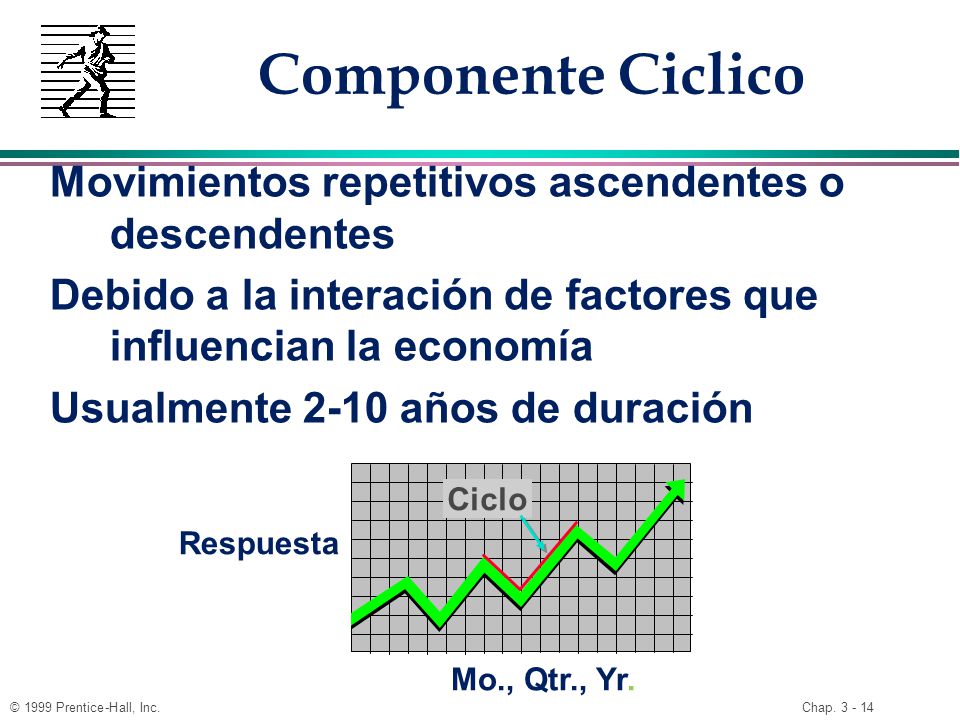

Componente Ciclico Movimientos repetitivos ascendentes o descendentes
Debido a la interación de factores que influencian la economía Usualmente 2-10 años de duración Mo., Qtr., Yr. Respuesta Ciclo 27
15

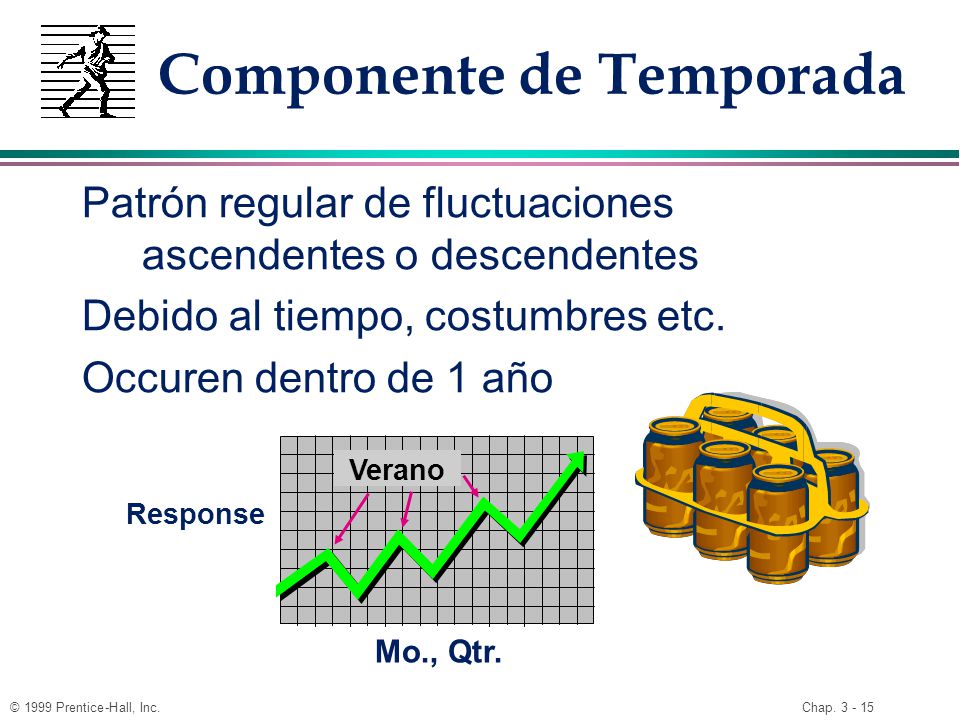

Componente de Temporada
Patrón regular de fluctuaciones ascendentes o descendentes Debido al tiempo, costumbres etc. Occuren dentro de 1 año Mo., Qtr. Response Verano 28
16

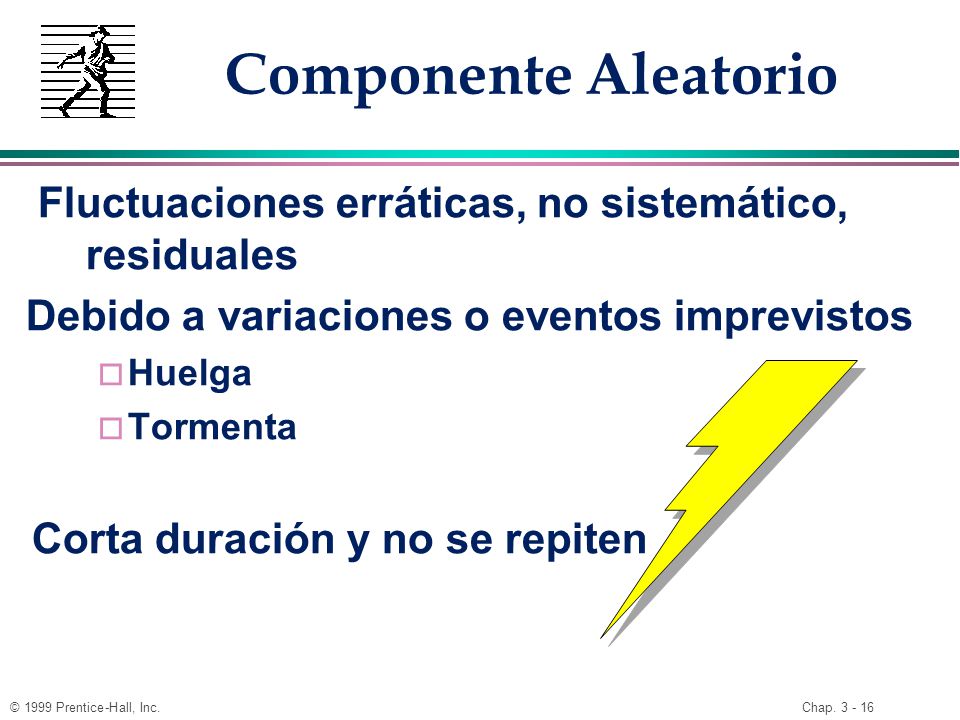

Componente Aleatorio Fluctuaciones erráticas, no sistemático, residuales Debido a variaciones o eventos imprevistos Huelga Tormenta Corta duración y no se repiten 29
17

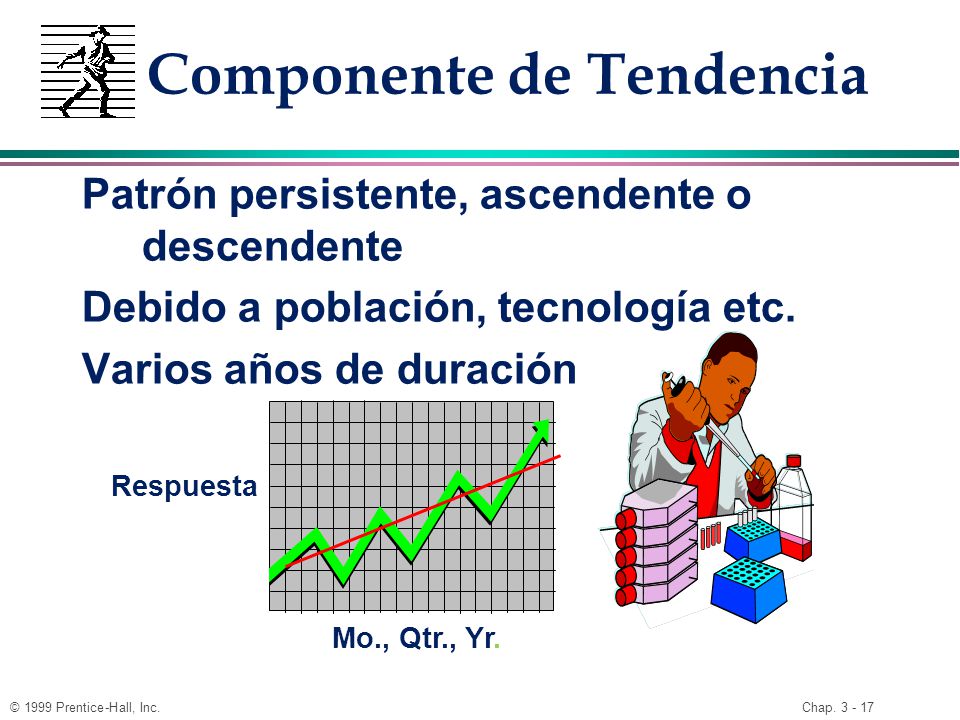

Componente de Tendencia
Patrón persistente, ascendente o descendente Debido a población, tecnología etc. Varios años de duración Mo., Qtr., Yr. Respuesta 26
18

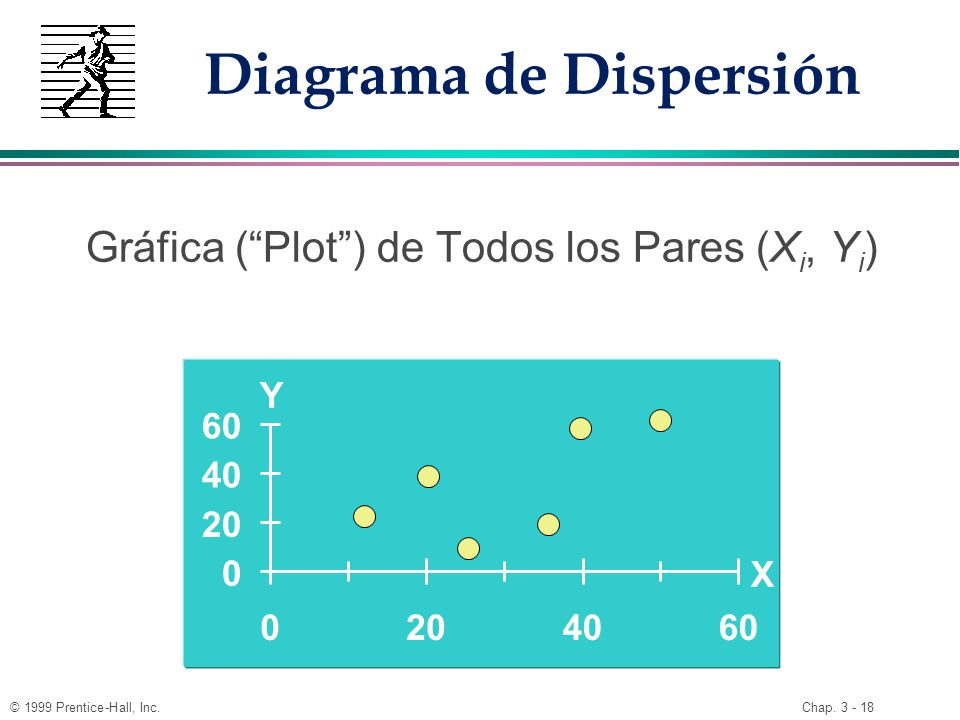

Diagrama de Dispersión
Gráfica (“Plot”) de Todos los Pares (Xi, Yi) Y 60 40 20 X 20 40 60
19

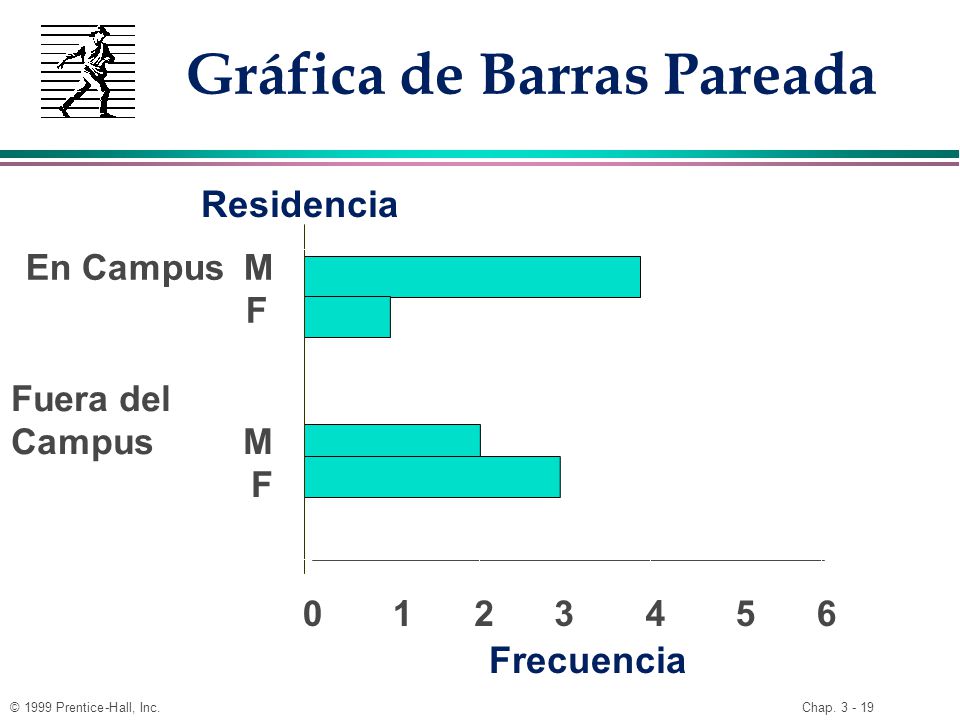

Gráfica de Barras Pareada
Residencia En Campus M F Fuera del Campus M F 6 Frecuencia
20

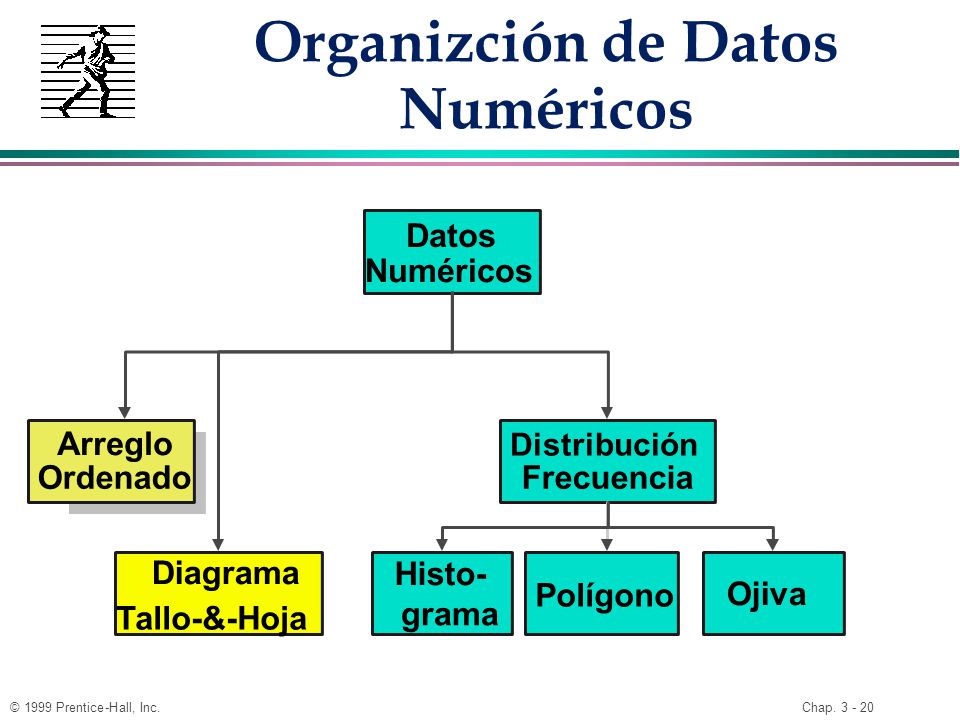

Organizción de Datos Numéricos
Arreglo Distribución Ordenado Frecuencia Diagrama Histo- Polígono Ojiva Tallo-&-Hoja grama
21

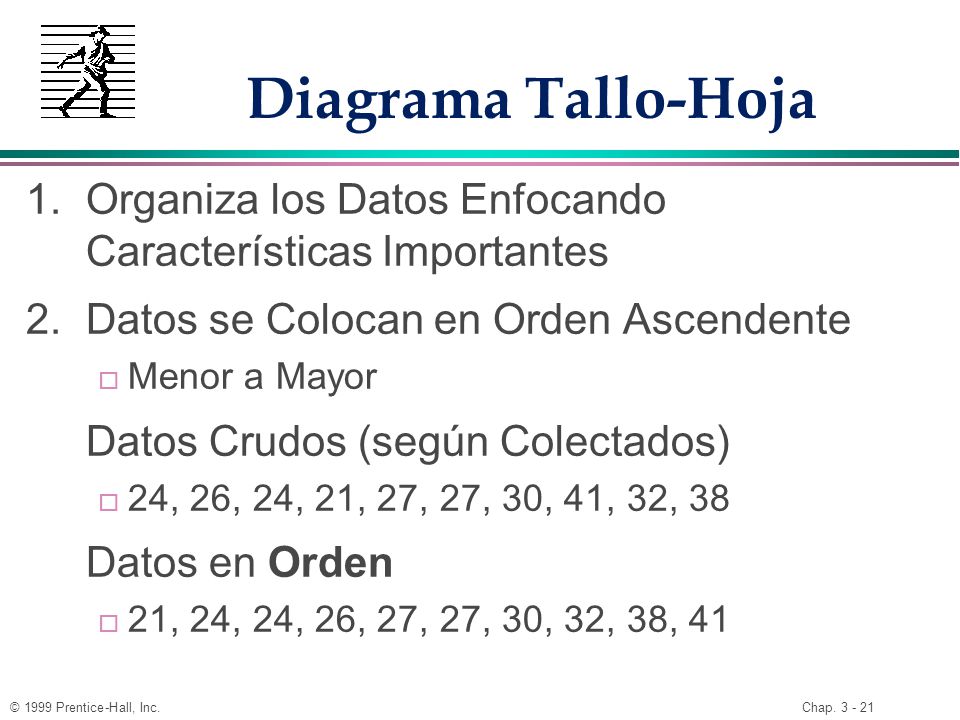

Diagrama Tallo-Hoja 1. Organiza los Datos Enfocando Características Importantes 2. Datos se Colocan en Orden Ascendente Menor a Mayor Datos Crudos (según Colectados) 24, 26, 24, 21, 27, 27, 30, 41, 32, 38 Datos en Orden 21, 24, 24, 26, 27, 27, 30, 32, 38, 41
22

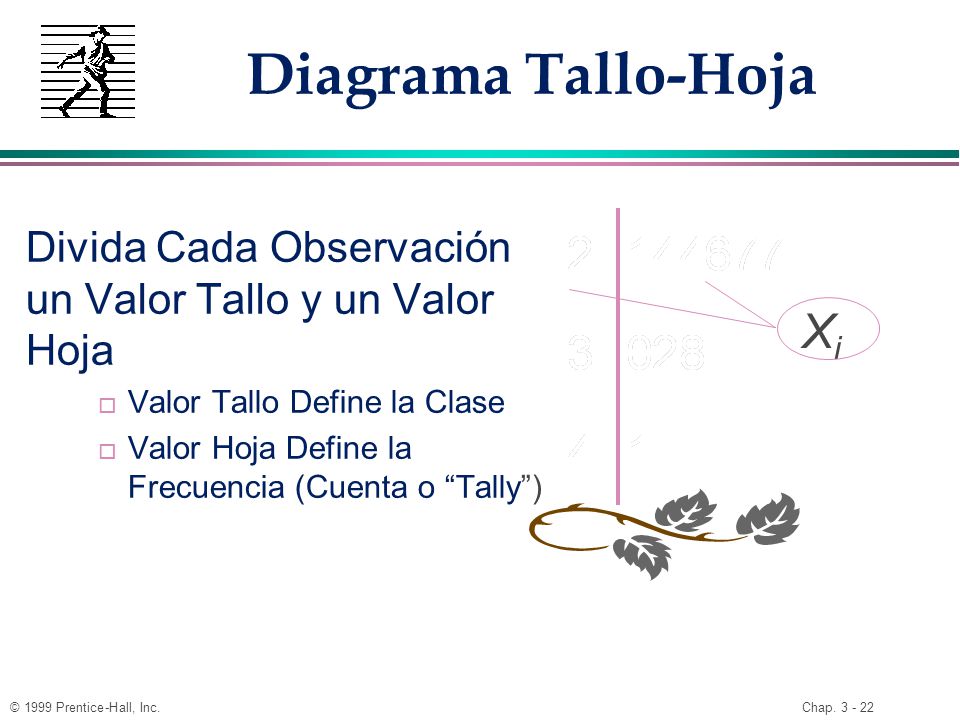

Diagrama Tallo-Hoja Xi
Divida Cada Observación un Valor Tallo y un Valor Hoja Valor Tallo Define la Clase Valor Hoja Define la Frecuencia (Cuenta o “Tally”) Xi
23

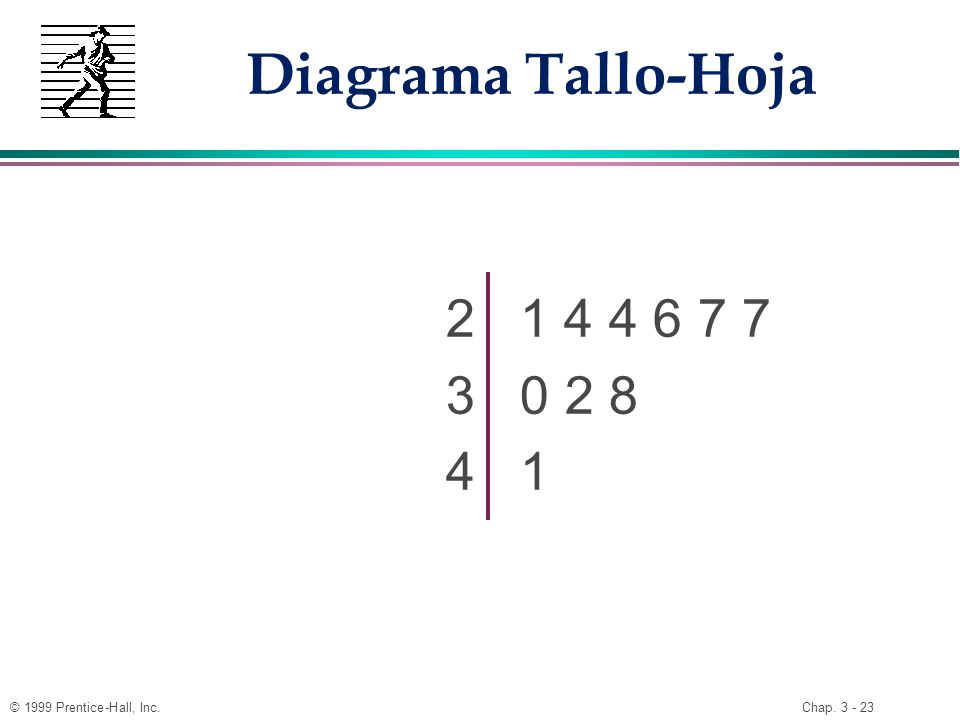

Diagrama Tallo-Hoja
24

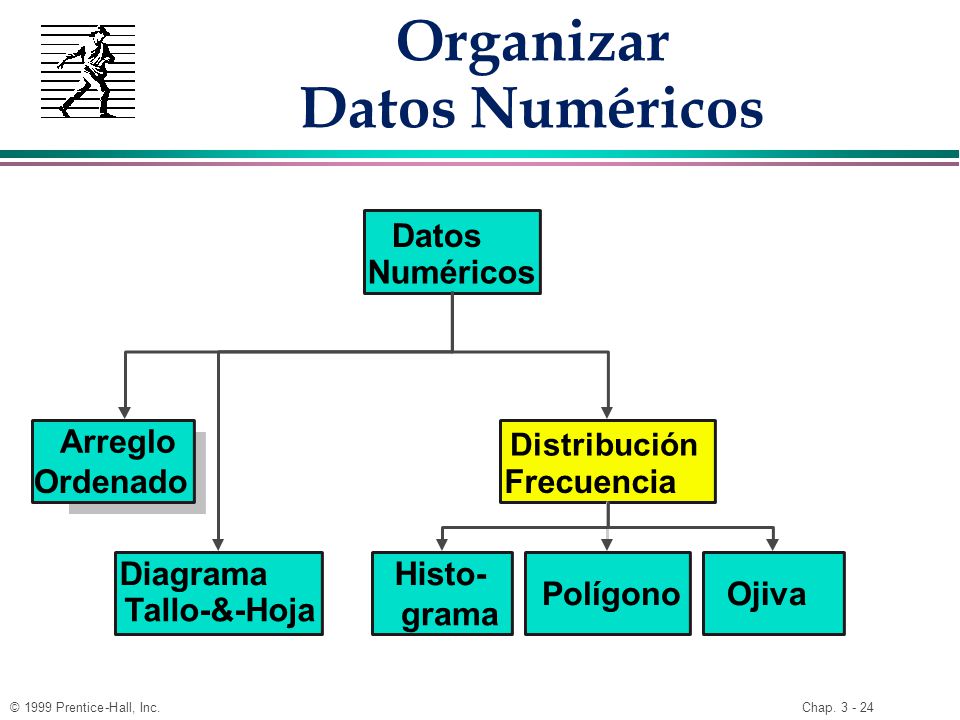

Organizar Datos Numéricos
Arreglo Distribución Ordenado Frecuencia Diagrama Histo- Polígono Ojiva Tallo-&-Hoja grama
25

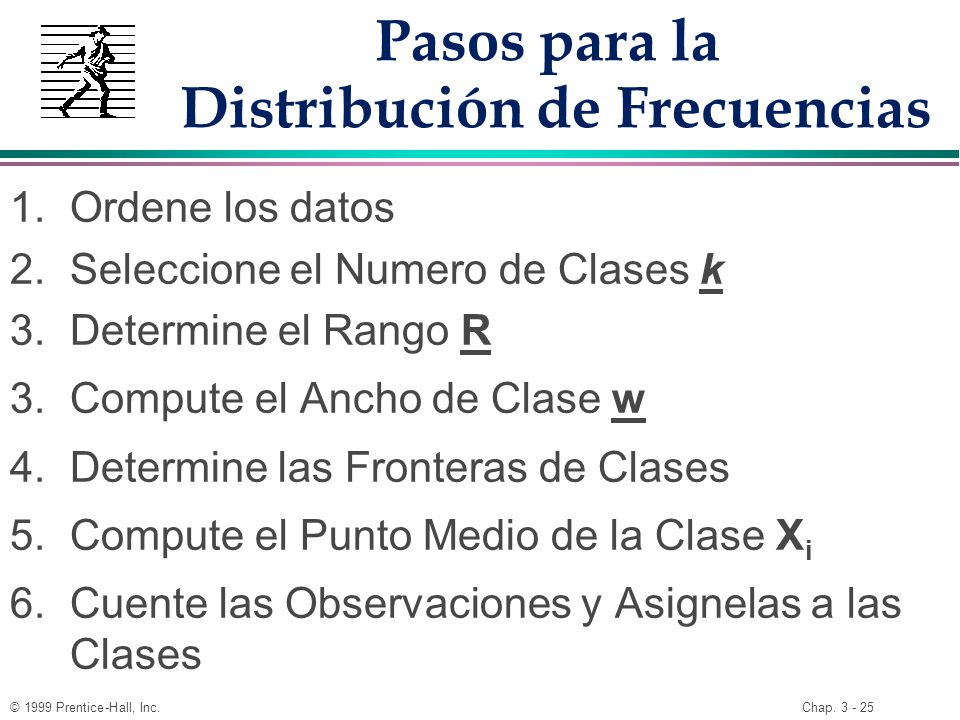

Pasos para la Distribución de Frecuencias
Ordene los datos Seleccione el Numero de Clases k Determine el Rango R 3. Compute el Ancho de Clase w Determine las Fronteras de Clases 5. Compute el Punto Medio de la Clase Xi 6. Cuente las Observaciones y Asignelas a las Clases
26
Número de Clases k Regla de Sturges K= (log n) k= (log10) log10 = 1 k = (1) k= = 4.3 ≈ 4 K = 4 Datos Crudos: 24, 26, 24, 21, 27, 27, 30, 41, 32, 38 n = 10

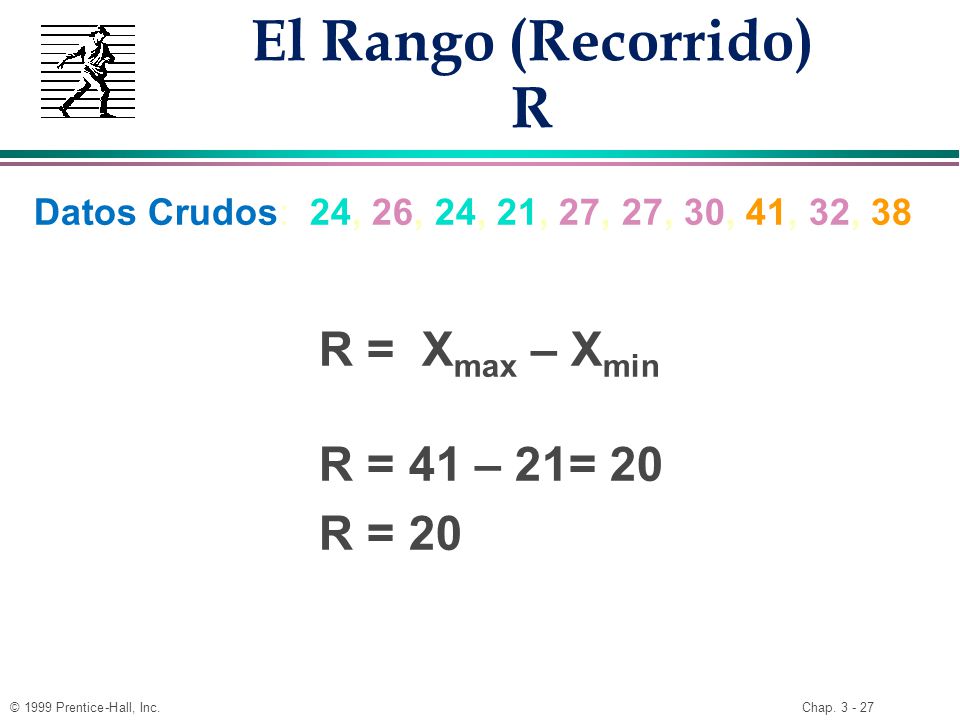

27
El Rango (Recorrido) R R = Xmax – Xmin R = 41 – 21= 20 R = 20
Datos Crudos: 24, 26, 24, 21, 27, 27, 30, 41, 32, 38
28
El Ancho de la Clase w w = R/k w = 20/4 = 5 w = 5
Datos Crudos: 24, 26, 24, 21, 27, 27, 30, 41, 32, 38
29

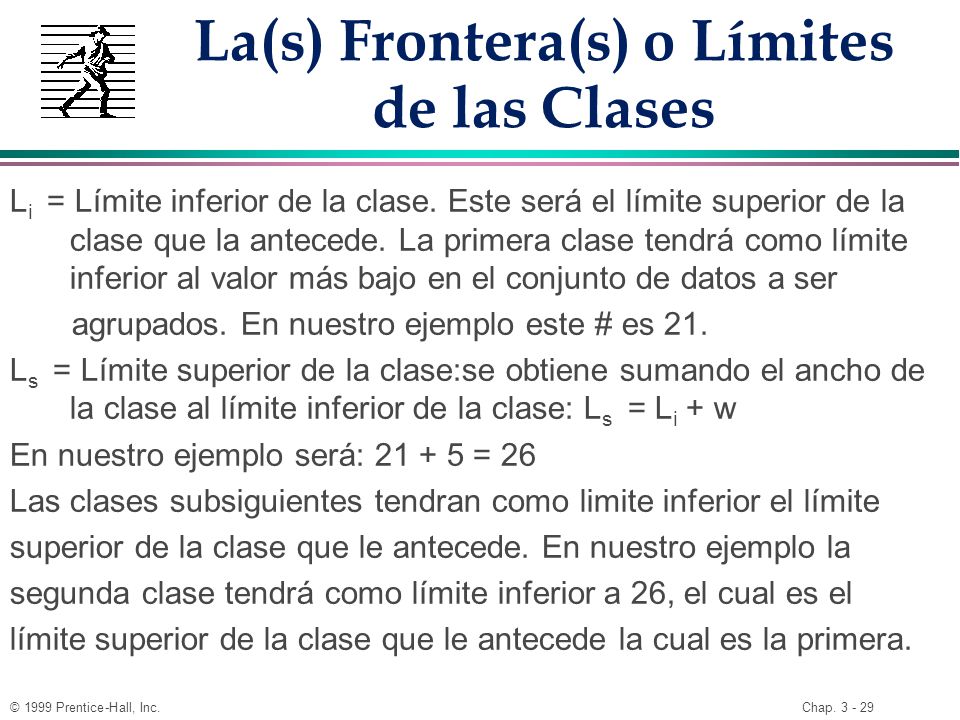

La(s) Frontera(s) o Límites de las Clases
Li = Límite inferior de la clase. Este será el límite superior de la clase que la antecede. La primera clase tendrá como límite inferior al valor más bajo en el conjunto de datos a ser agrupados. En nuestro ejemplo este # es 21. Ls = Límite superior de la clase:se obtiene sumando el ancho de la clase al límite inferior de la clase: Ls = Li + w En nuestro ejemplo será: = 26 Las clases subsiguientes tendran como limite inferior el límite superior de la clase que le antecede. En nuestro ejemplo la segunda clase tendrá como límite inferior a 26, el cual es el límite superior de la clase que le antecede la cual es la primera.
30

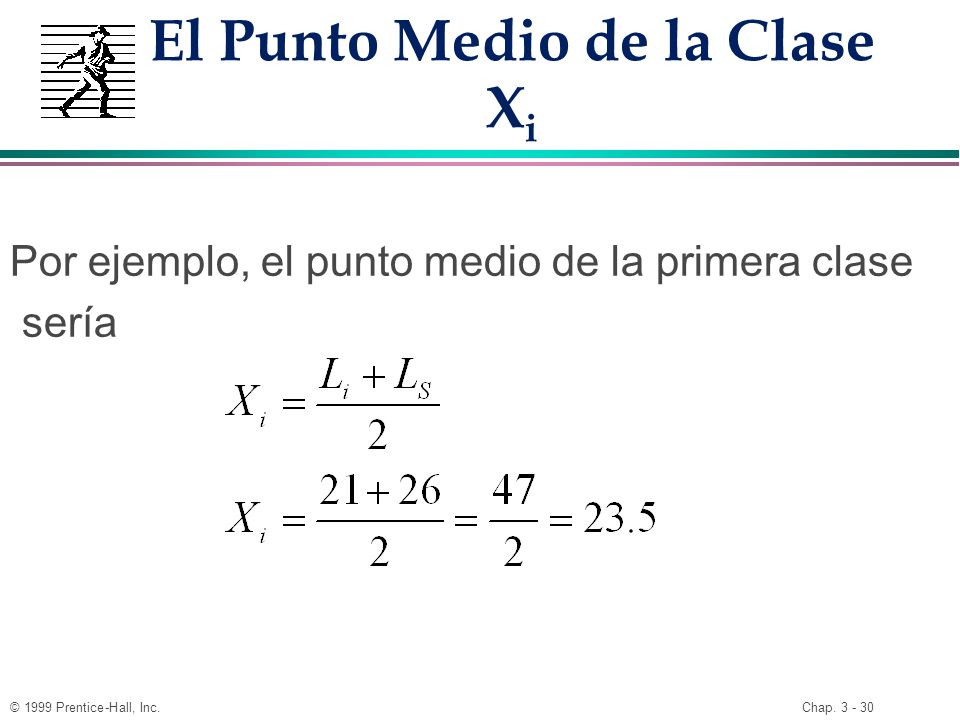

El Punto Medio de la Clase Xi
Por ejemplo, el punto medio de la primera clase sería
31

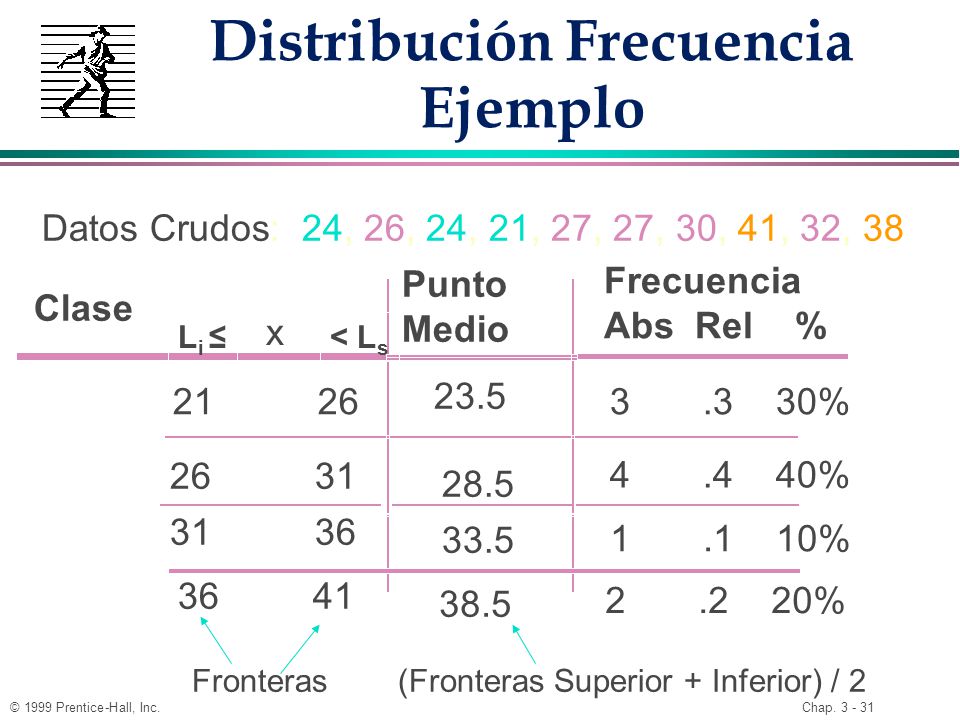

Distribución Frecuencia Ejemplo
Datos Crudos: 24, 26, 24, 21, 27, 27, 30, 41, 32, 38 Punto Medio Frecuencia Abs Rel % Clase x Li ≤ < Ls 23.5 % % 28.5 33.5 % 38.5 % Fronteras (Fronteras Superior + Inferior) / 2
32
Histograma 5 Frecuencia Absoluta 4 Relativa o 3 Porciento
Barras se Tocan 2 1 Clases
33

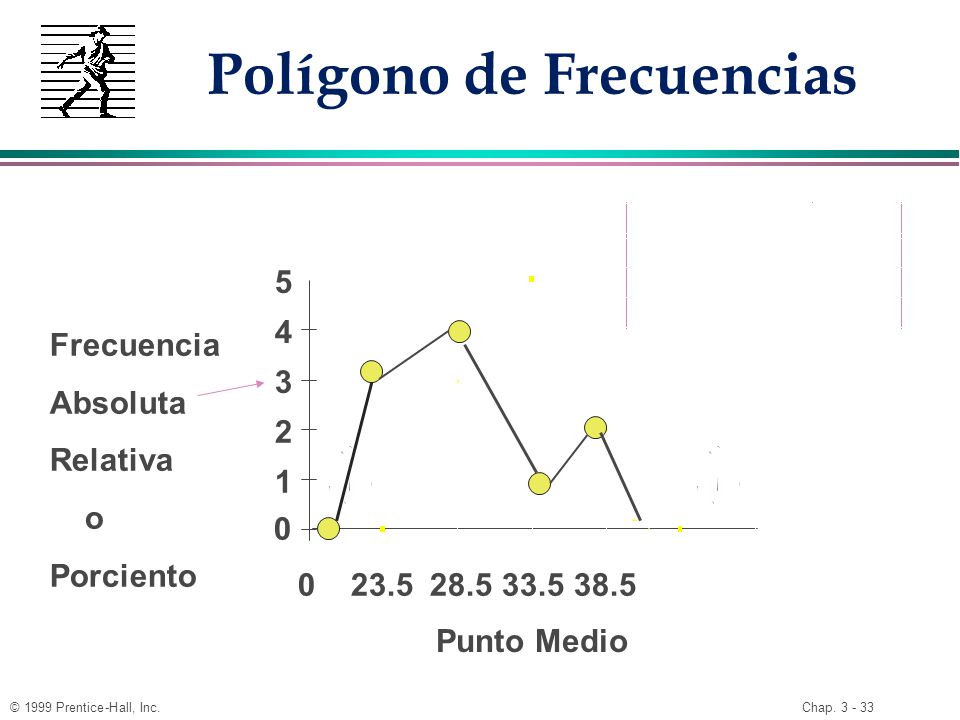

Polígono de Frecuencias
5 4 Frecuencia Absoluta Relativa o Porciento 3 2 1 Punto Medio
