1 Barcelona, jueves 15 de enero de 2004 "Red Ibérica Mediterránea sobre riesgos climáticos" CEAM - Centro de Estudios Ambientales del Mediterráneo t El pluviógrafo centenario de la estación de Uccle (Bruselas): Su historia, sus instrumentos, sus datos y sus aplicaciones Gaston R. Demarée con la colaboración del ingeniero Bernard Mohymont, del ingeniero Alirio Arboleda y del Señor Jozef Van Langenhove Departamento de Investigación meteorológica y de Desarollo Instituto Real de Meteorología de Bélgica

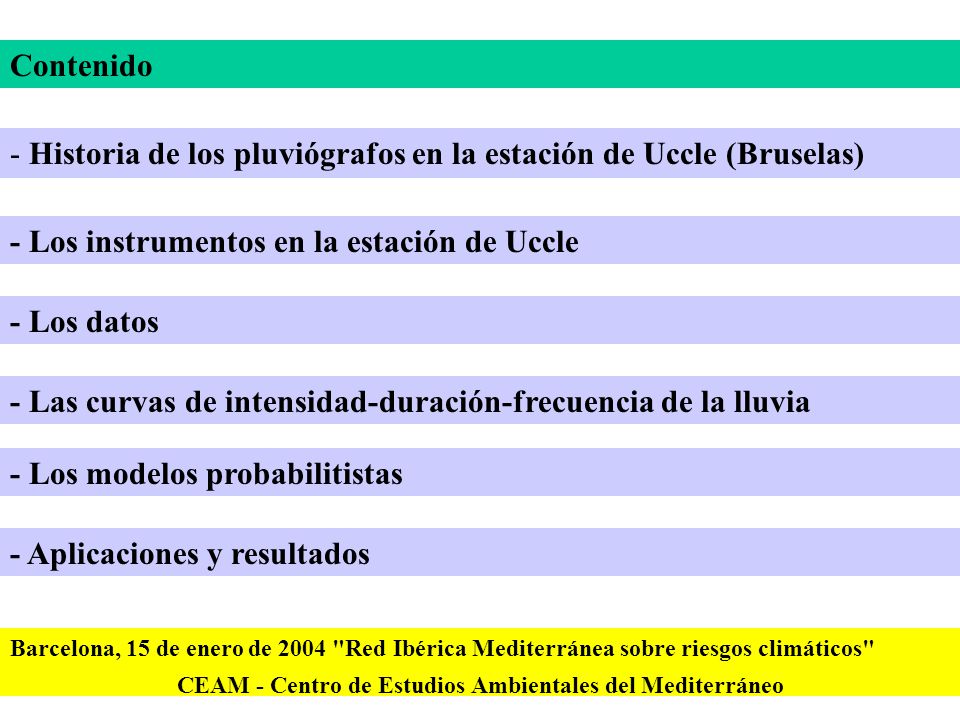

2 Contenido - Historia de los pluviógrafos en la estación de Uccle (Bruselas) - Los instrumentos en la estación de Uccle - Los datos - Las curvas de intensidad-duración-frecuencia de la lluvia - Los modelos probabilitistas - Aplicaciones y resultados Barcelona, 15 de enero de 2004 "Red Ibérica Mediterránea sobre riesgos climáticos" CEAM - Centro de Estudios Ambientales del Mediterráneo

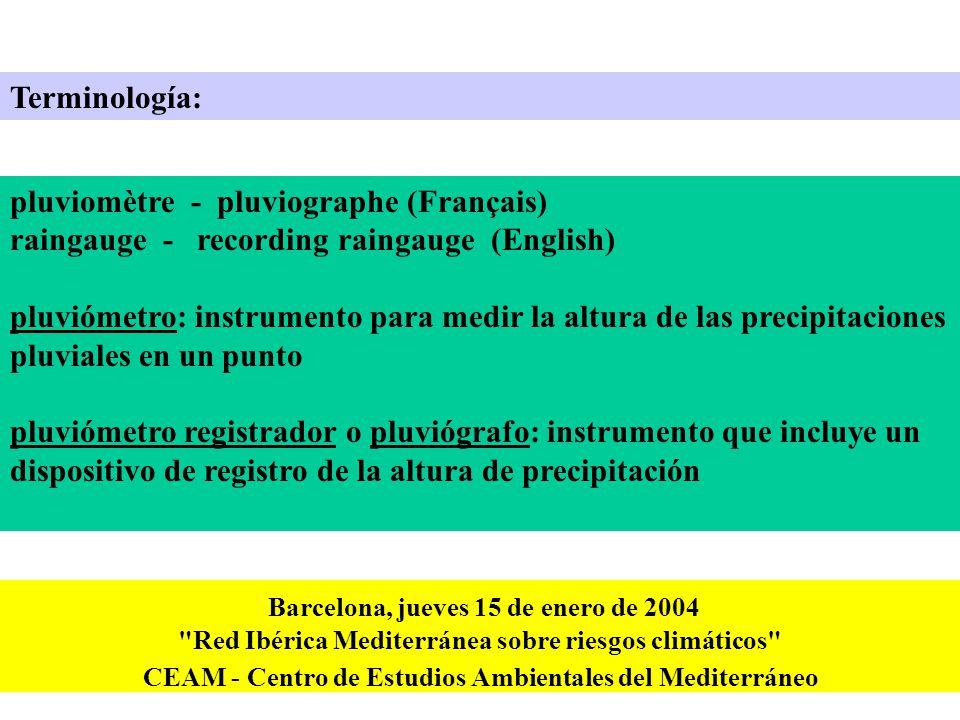

3 Terminología: Barcelona, jueves 15 de enero de 2004 "Red Ibérica Mediterránea sobre riesgos climáticos" CEAM - Centro de Estudios Ambientales del Mediterráneo pluviomètre - pluviographe (Français) raingauge - recording raingauge (English) pluviómetro: instrumento para medir la altura de las precipitaciones pluviales en un punto pluviómetro registrador o pluviógrafo: instrumento que incluye un dispositivo de registro de la altura de precipitación

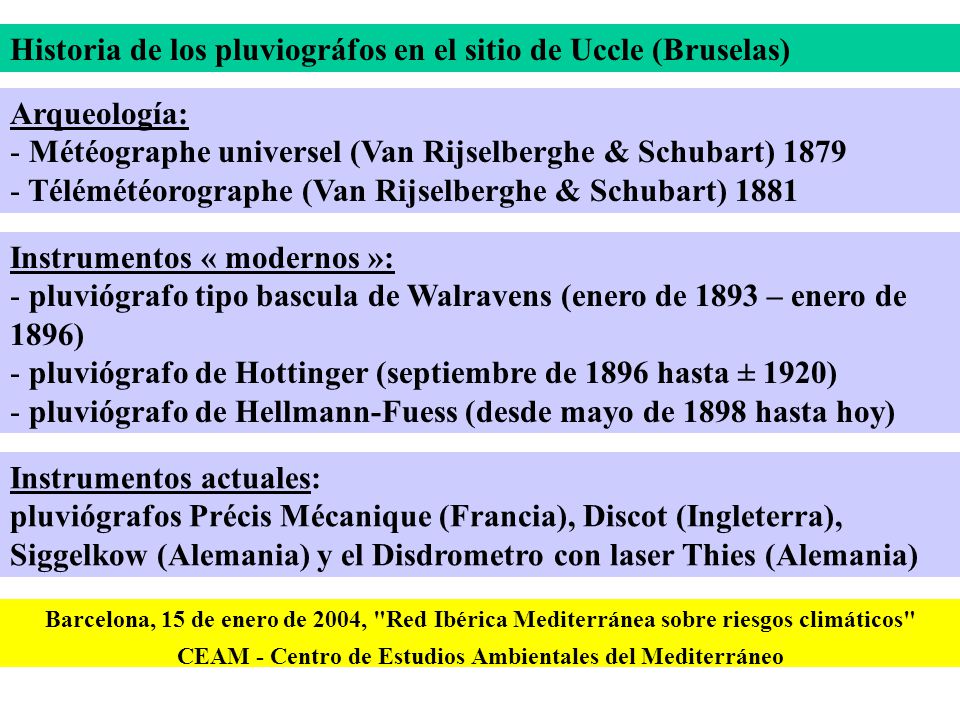

4 Barcelona, 15 de enero de 2004, "Red Ibérica Mediterránea sobre riesgos climáticos" CEAM - Centro de Estudios Ambientales del Mediterráneo Historia de los pluviográfos en el sitio de Uccle (Bruselas) Arqueología: - Météographe universel (Van Rijselberghe & Schubart) 1879 - Télémétéorographe (Van Rijselberghe & Schubart) 1881 Instrumentos « modernos »: - pluviógrafo tipo bascula de Walravens (enero de 1893 – enero de 1896) - pluviógrafo de Hottinger (septiembre de 1896 hasta ± 1920) - pluviógrafo de Hellmann-Fuess (desde mayo de 1898 hasta hoy) Instrumentos actuales: pluviógrafos Précis Mécanique (Francia), Discot (Ingleterra), Siggelkow (Alemania) y el Disdrometro con laser Thies (Alemania)

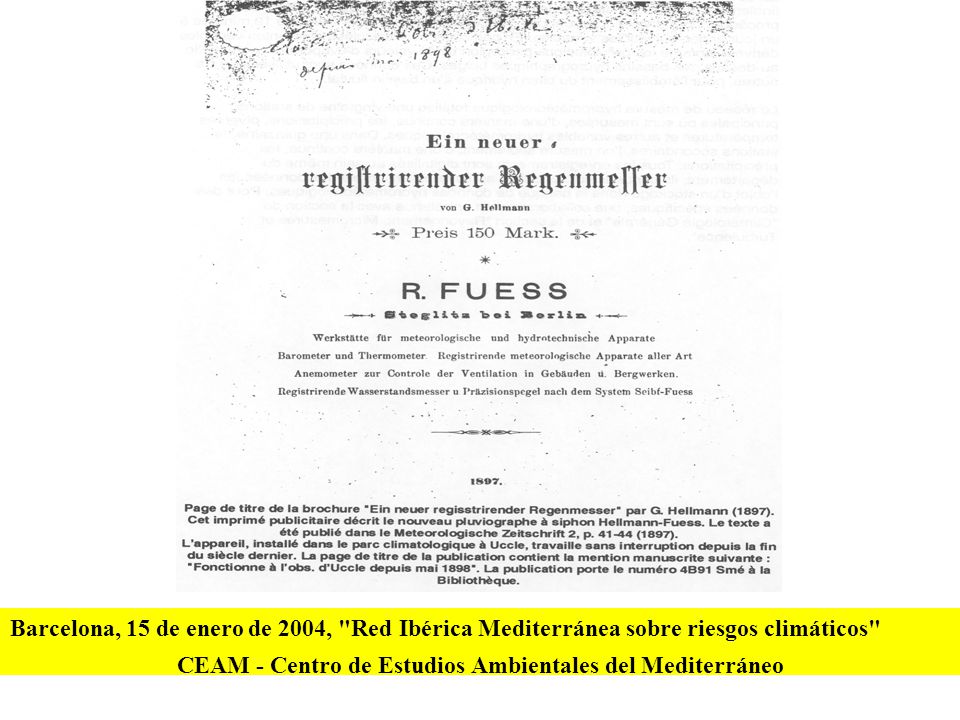

5 Barcelona, 15 de enero de 2004, "Red Ibérica Mediterránea sobre riesgos climáticos" CEAM - Centro de Estudios Ambientales del Mediterráneo

6 Barcelona, 15 de enero de 2004 "Red Ibérica Mediterránea sobre riesgos climáticos" CEAM - Centro de Estudios Ambientales del Mediterráneo El pluviógrafo de Hellmann-Fuess

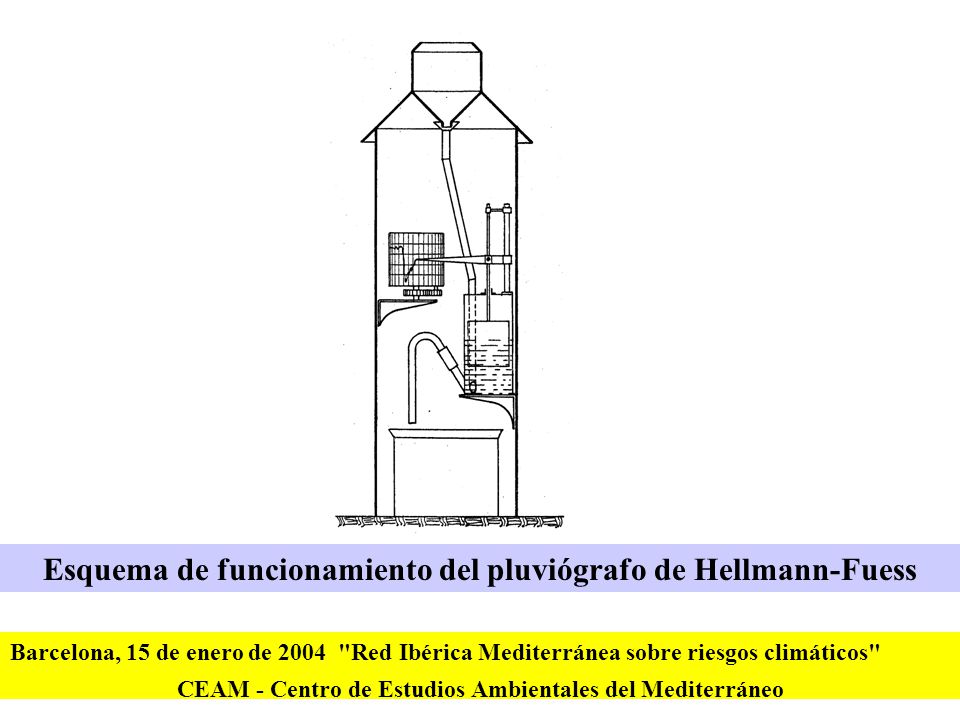

7 Barcelona, 15 de enero de 2004 "Red Ibérica Mediterránea sobre riesgos climáticos" CEAM - Centro de Estudios Ambientales del Mediterráneo Esquema de funcionamiento del pluviógrafo de Hellmann-Fuess

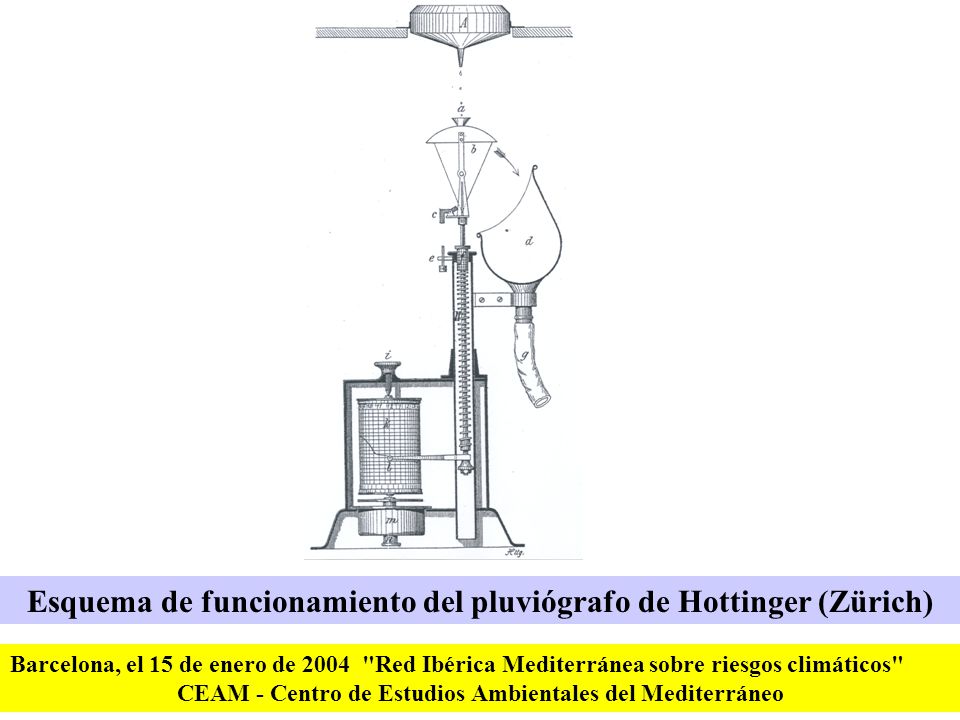

8 Barcelona, el 15 de enero de 2004 "Red Ibérica Mediterránea sobre riesgos climáticos" CEAM - Centro de Estudios Ambientales del Mediterráneo Esquema de funcionamiento del pluviógrafo de Hottinger (Zürich)

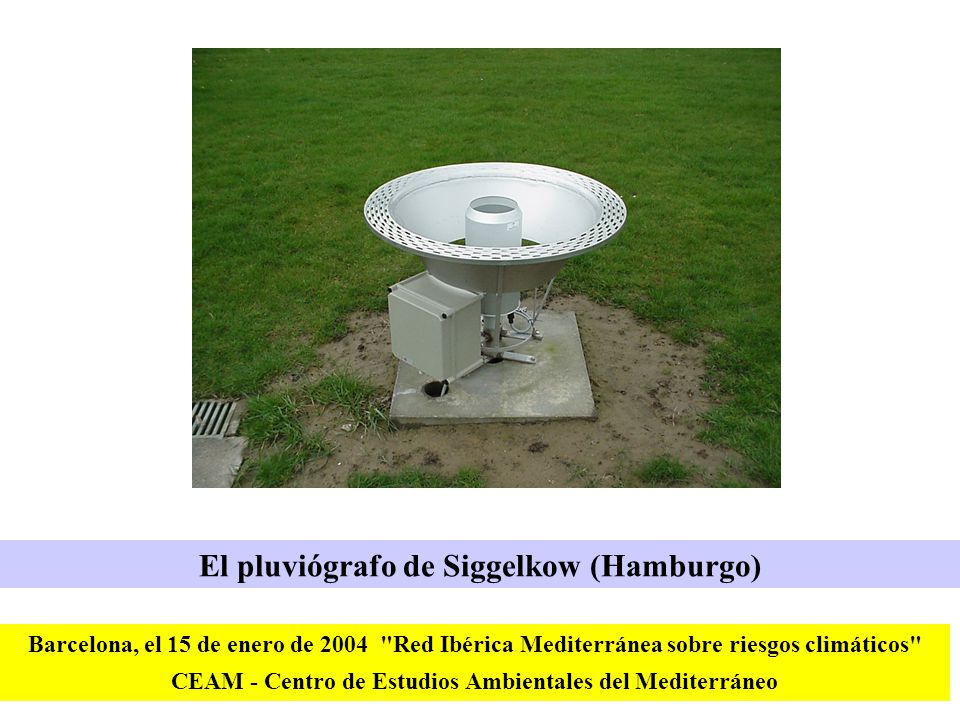

9 Barcelona, el 15 de enero de 2004 "Red Ibérica Mediterránea sobre riesgos climáticos" CEAM - Centro de Estudios Ambientales del Mediterráneo El pluviógrafo de Siggelkow (Hamburgo)

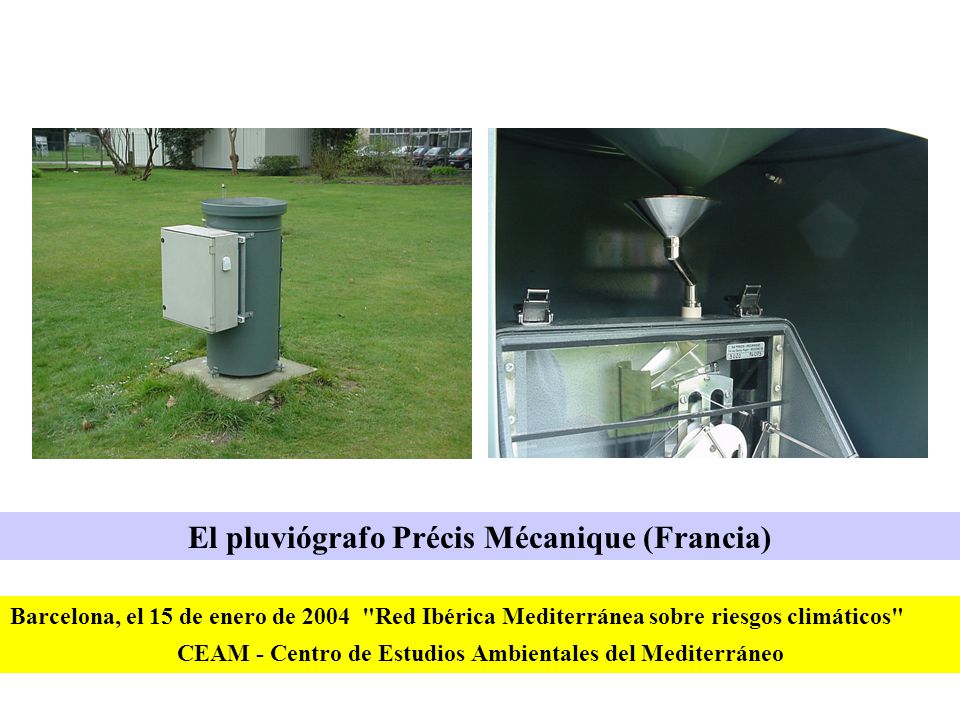

10 Barcelona, el 15 de enero de 2004 "Red Ibérica Mediterránea sobre riesgos climáticos" CEAM - Centro de Estudios Ambientales del Mediterráneo El pluviógrafo Précis Mécanique (Francia)

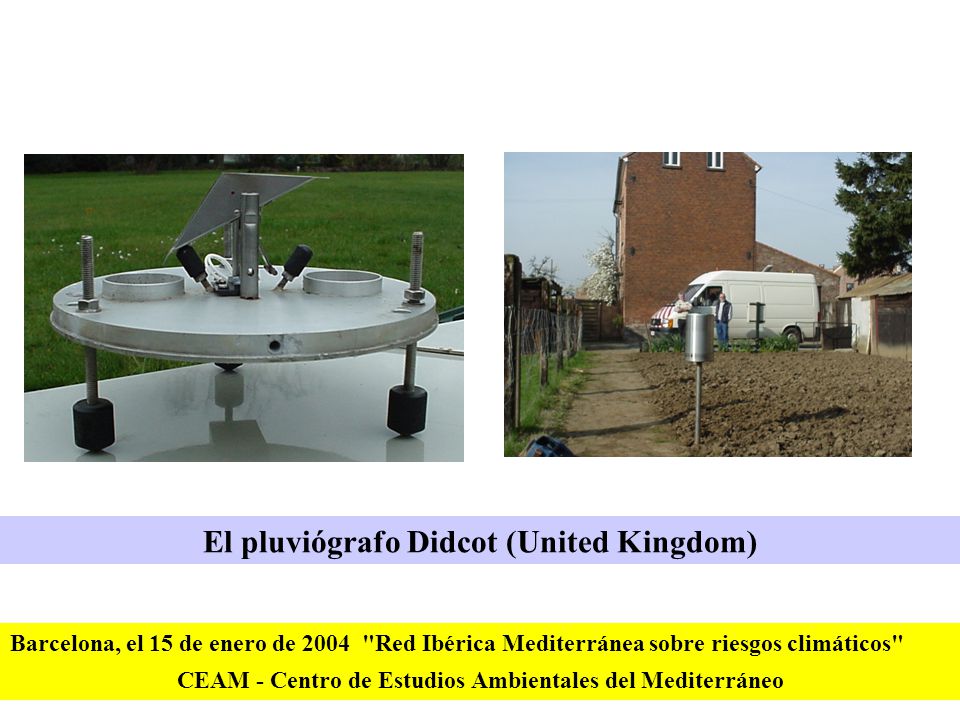

11 Barcelona, el 15 de enero de 2004 "Red Ibérica Mediterránea sobre riesgos climáticos" CEAM - Centro de Estudios Ambientales del Mediterráneo El pluviógrafo Didcot (United Kingdom)

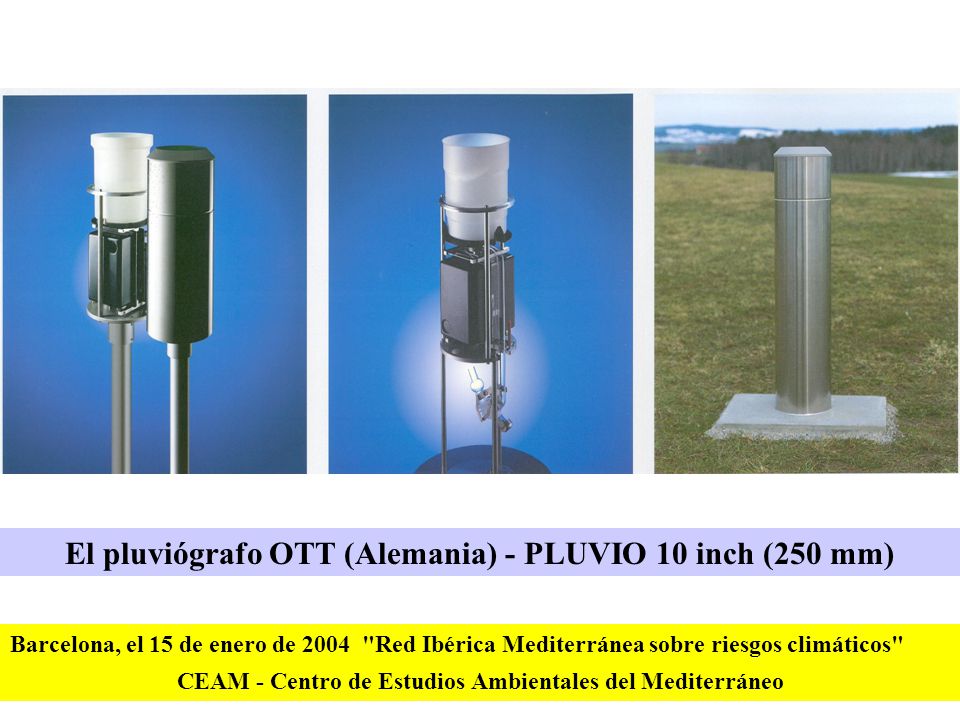

12 Barcelona, el 15 de enero de 2004 "Red Ibérica Mediterránea sobre riesgos climáticos" CEAM - Centro de Estudios Ambientales del Mediterráneo El pluviógrafo OTT (Alemania) - PLUVIO 10 inch (250 mm)

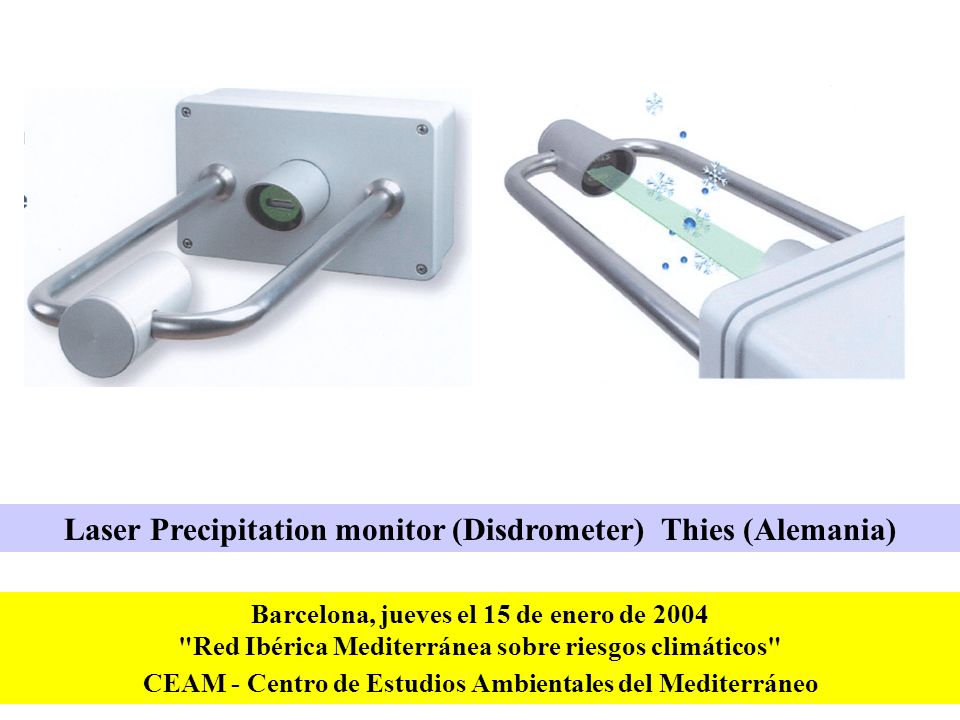

13 Barcelona, jueves el 15 de enero de 2004 "Red Ibérica Mediterránea sobre riesgos climáticos" CEAM - Centro de Estudios Ambientales del Mediterráneo Laser Precipitation monitor (Disdrometer) Thies (Alemania)

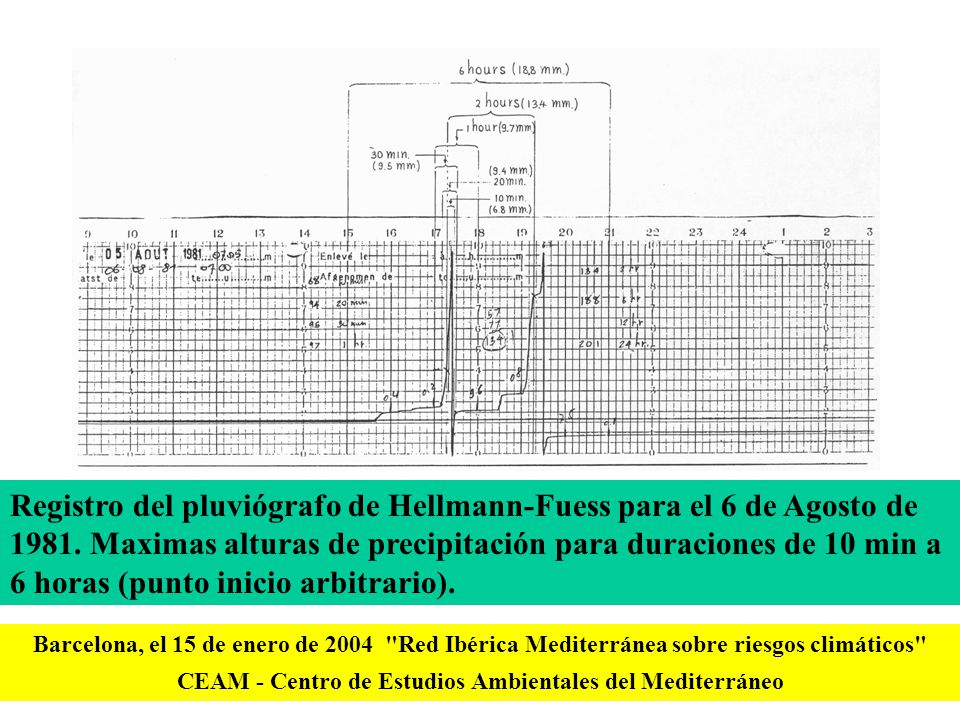

14 Barcelona, el 15 de enero de 2004 "Red Ibérica Mediterránea sobre riesgos climáticos" CEAM - Centro de Estudios Ambientales del Mediterráneo Registro del pluviógrafo de Hellmann-Fuess para el 6 de Agosto de 1981. Maximas alturas de precipitación para duraciones de 10 min a 6 horas (punto inicio arbitrario).

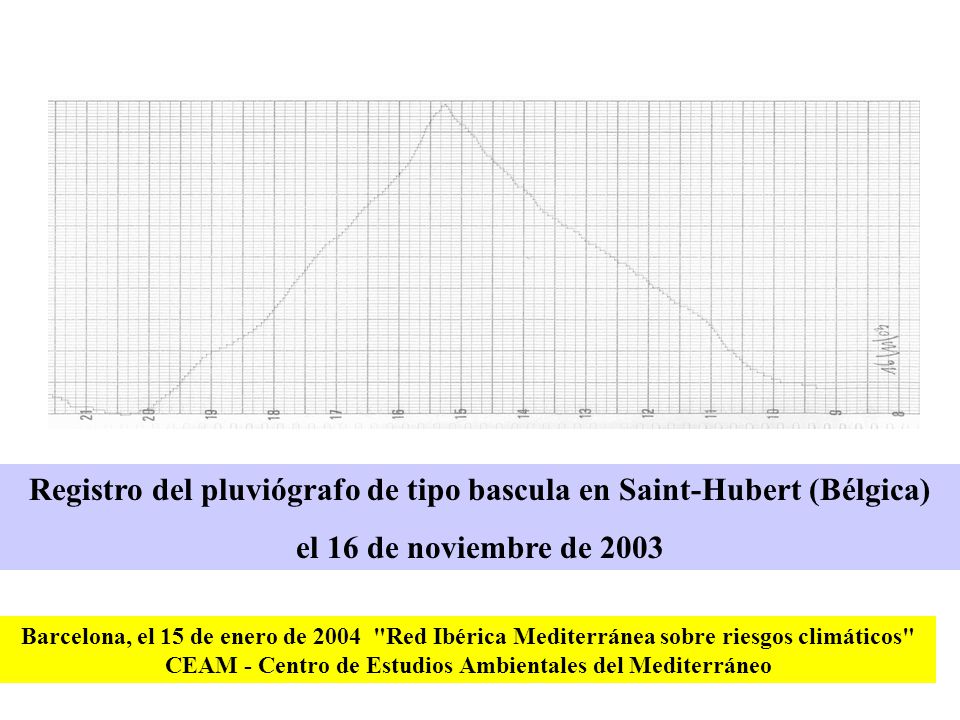

15 Barcelona, el 15 de enero de 2004 "Red Ibérica Mediterránea sobre riesgos climáticos" CEAM - Centro de Estudios Ambientales del Mediterráneo Registro del pluviógrafo de tipo bascula en Saint-Hubert (Bélgica) el 16 de noviembre de 2003

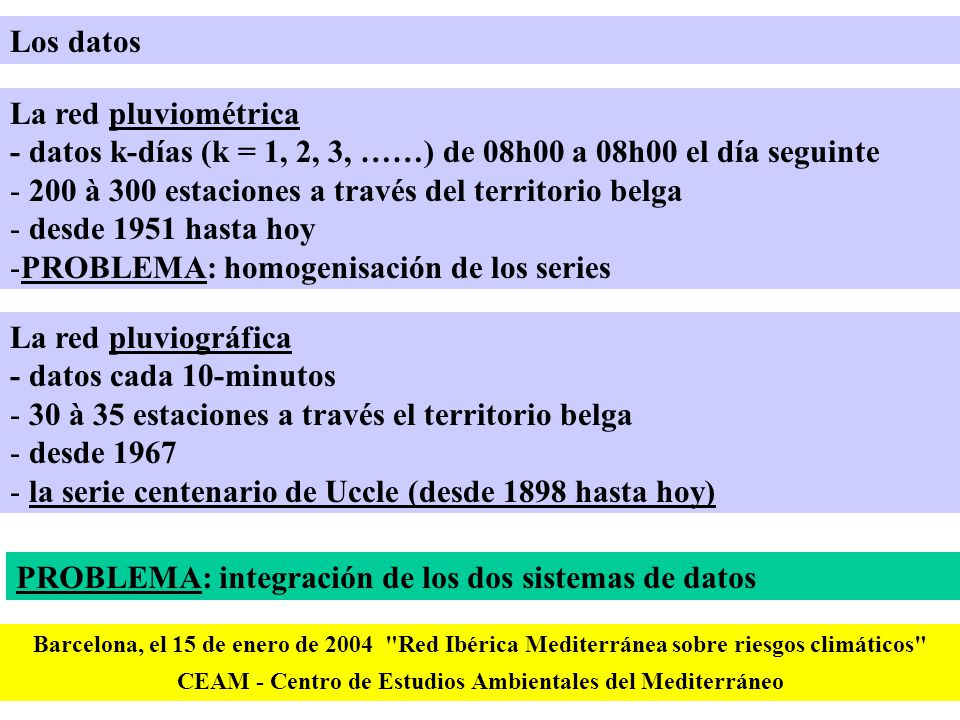

16 Barcelona, el 15 de enero de 2004 "Red Ibérica Mediterránea sobre riesgos climáticos" CEAM - Centro de Estudios Ambientales del Mediterráneo Los datos La red pluviométrica - datos k-días (k = 1, 2, 3, ……) de 08h00 a 08h00 el día seguinte - 200 à 300 estaciones a través del territorio belga - desde 1951 hasta hoy -PROBLEMA: homogenisación de los series La red pluviográfica - datos cada 10-minutos - 30 à 35 estaciones a través el territorio belga - desde 1967 - la serie centenario de Uccle (desde 1898 hasta hoy) PROBLEMA: integración de los dos sistemas de datos

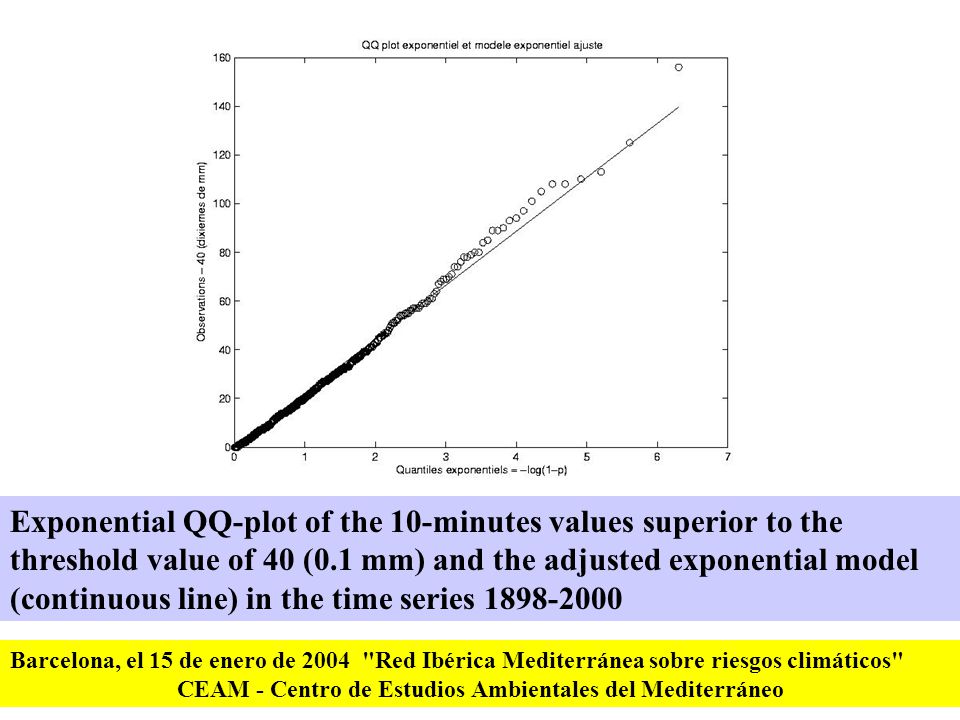

17 Barcelona, el 15 de enero de 2004 "Red Ibérica Mediterránea sobre riesgos climáticos" CEAM - Centro de Estudios Ambientales del Mediterráneo Exponential QQ-plot of the 10-minutes values superior to the threshold value of 40 (0.1 mm) and the adjusted exponential model (continuous line) in the time series 1898-2000

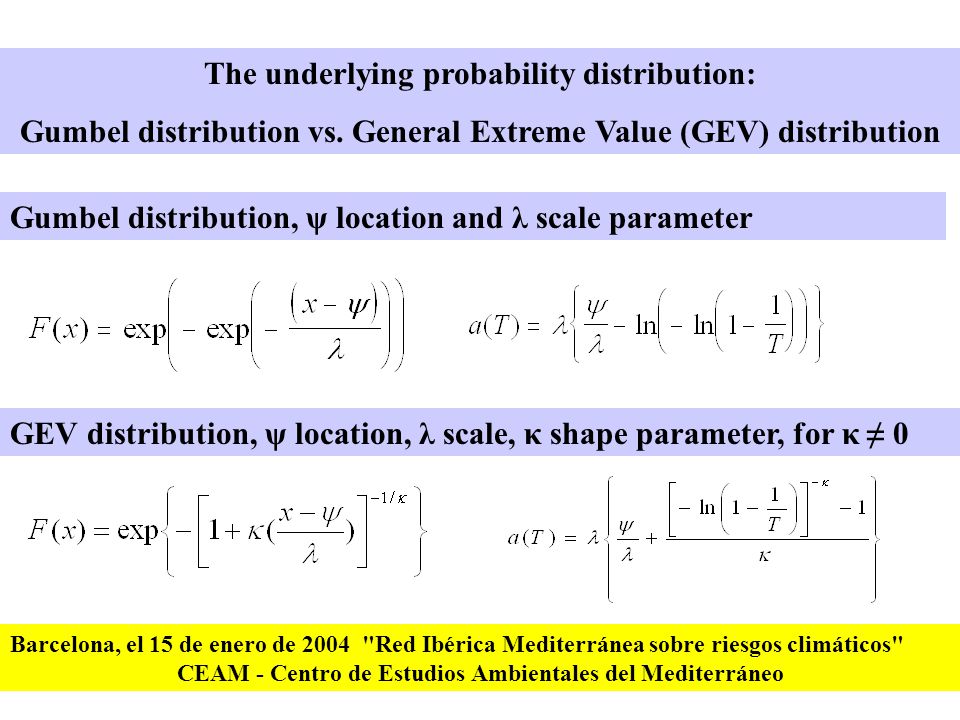

18 Barcelona, el 15 de enero de 2004 "Red Ibérica Mediterránea sobre riesgos climáticos" CEAM - Centro de Estudios Ambientales del Mediterráneo The underlying probability distribution: Gumbel distribution vs. General Extreme Value (GEV) distribution Gumbel distribution, ψ location and λ scale parameter GEV distribution, ψ location, λ scale, κ shape parameter, for κ ≠ 0

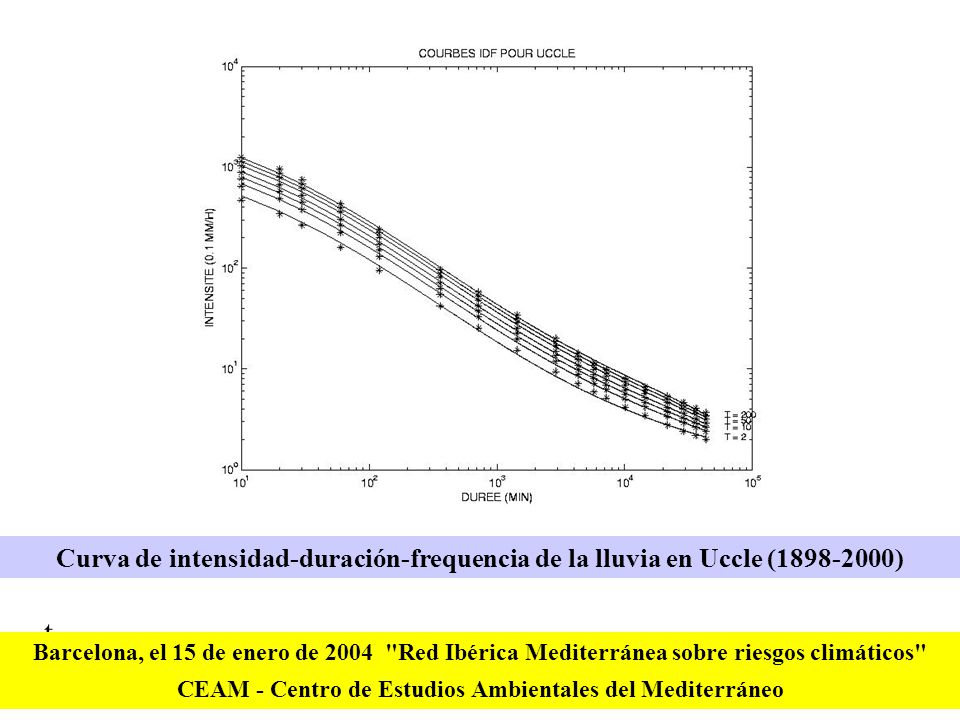

19 t Barcelona, el 15 de enero de 2004 "Red Ibérica Mediterránea sobre riesgos climáticos" CEAM - Centro de Estudios Ambientales del Mediterráneo Curva de intensidad-duración-frequencia de la lluvia en Uccle (1898-2000)

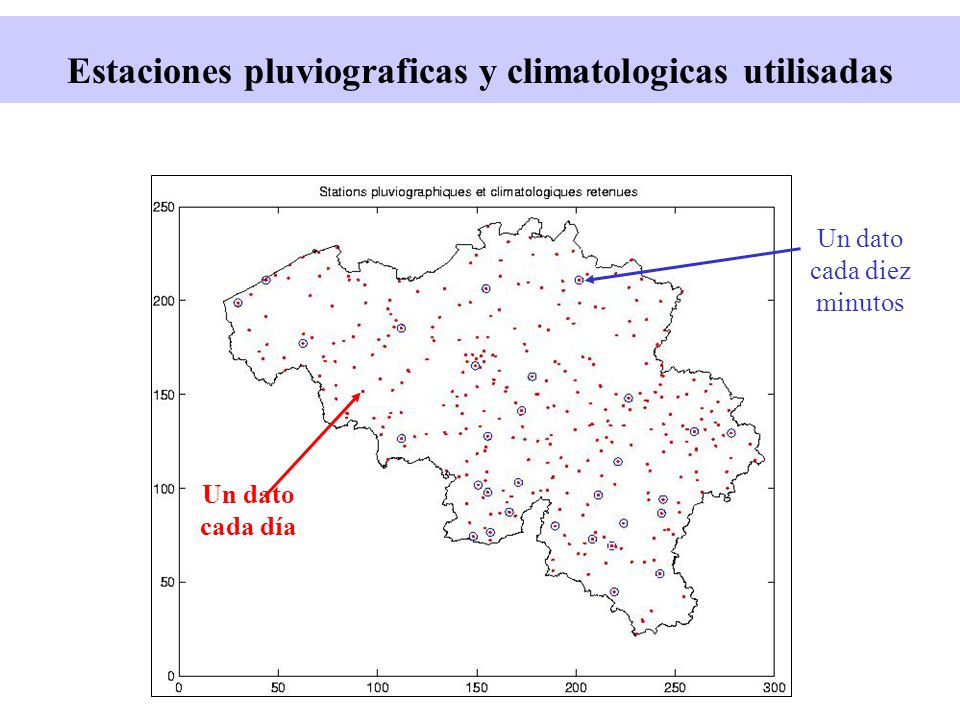

20 Estaciones pluviograficas y climatologicas utilisadas Un dato cada día Un dato cada diez minutos

21 Formulación intensidad (mm/h) Período de recurrencia (años) duración (min) Curvas non-parallelas

22 Función ‘logistique’ Función de ‘resserrement’ Reduced variate of Gumbel => parámetros

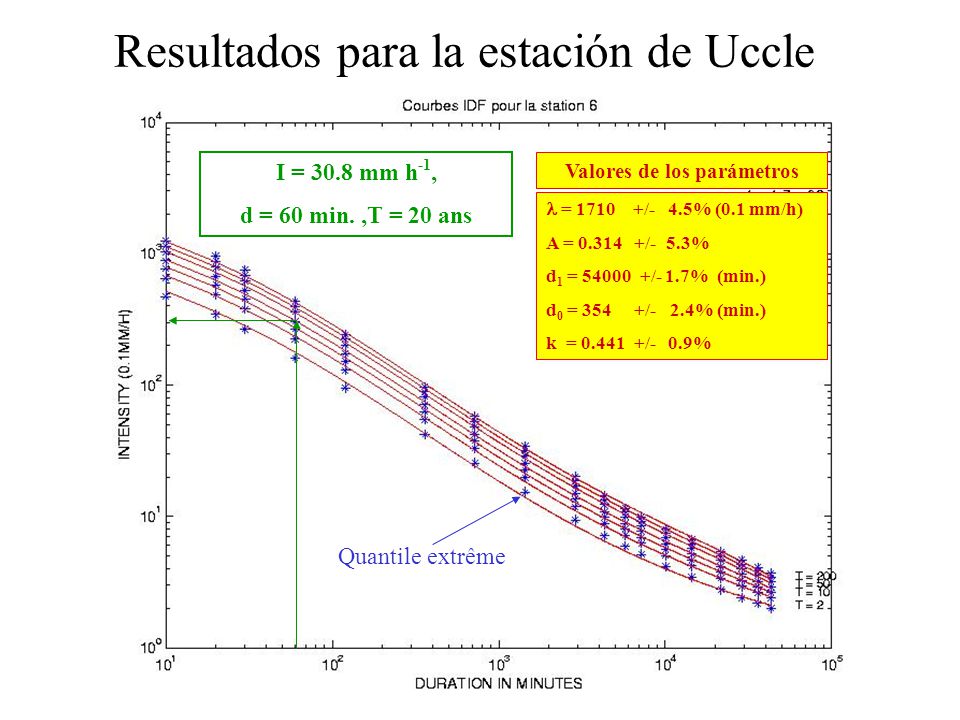

23 Resultados para la estación de Uccle = 1710 +/- 4.5% (0.1 mm/h) A = 0.314 +/- 5.3% d 1 = 54000 +/- 1.7% (min.) d 0 = 354 +/- 2.4% (min.) k = 0.441 +/- 0.9% Valores de los parámetros I = 30.8 mm h -1, d = 60 min.,T = 20 ans Quantile extrême

24 1440 min.

25 Quantidades extremas de la lluvia, T = 20 años, d = 1440 min, estaciones PVG

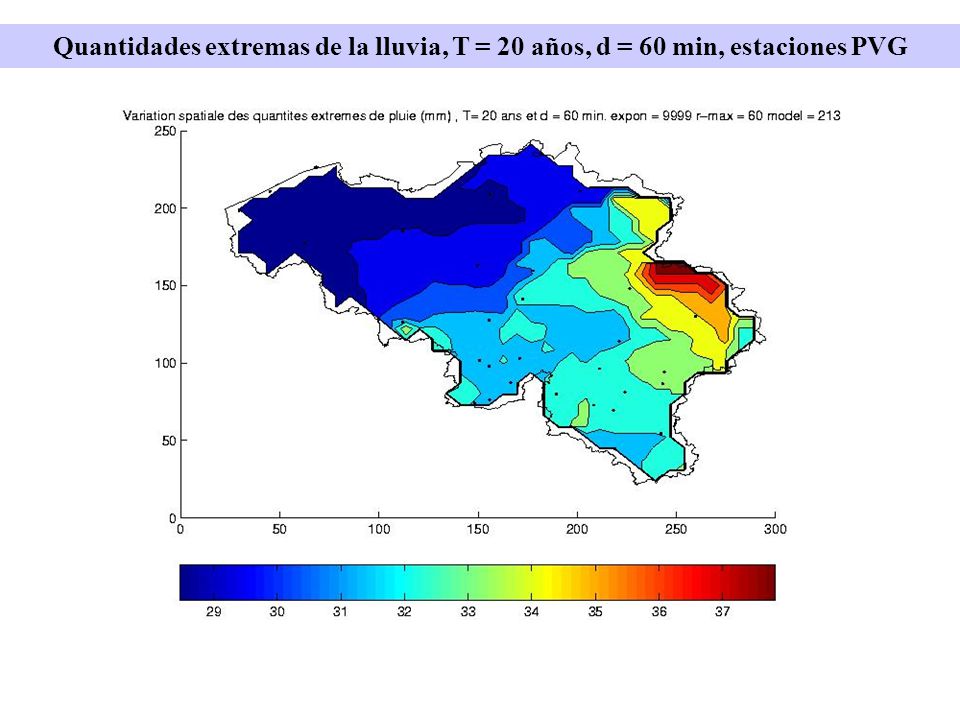

26 Quantidades extremas de la lluvia, T = 20 años, d = 60 min, estaciones PVG

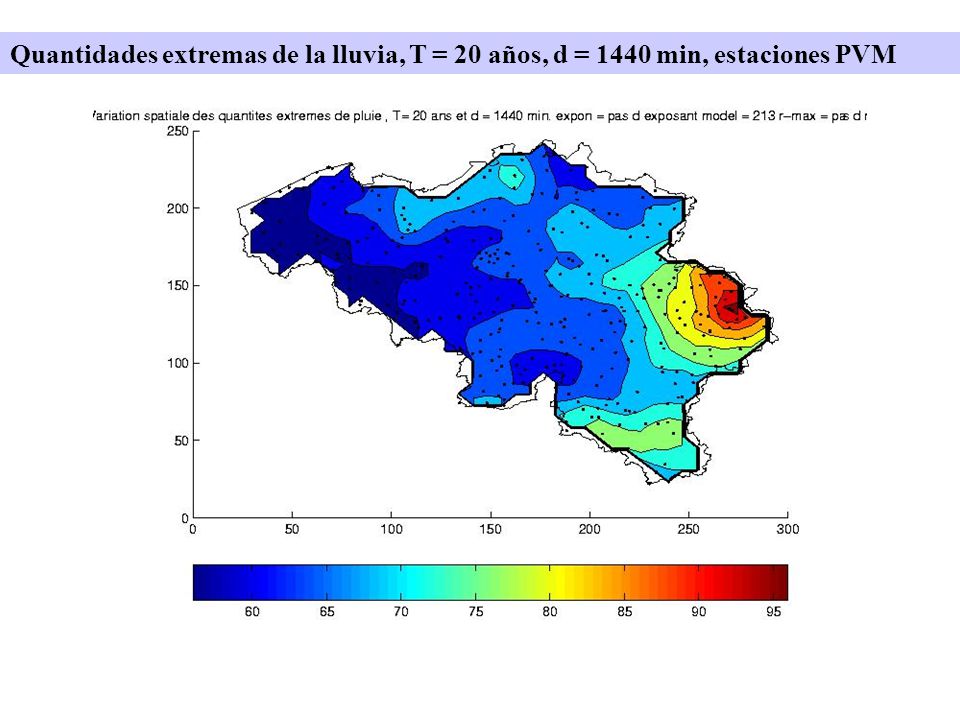

27 Quantidades extremas de la lluvia, T = 20 años, d = 1440 min, estaciones PVM

28 Quantidades extremas de la lluvia, T = 20 años, d = 60 min, estaciones PVM

29 Muchísimas gracias
