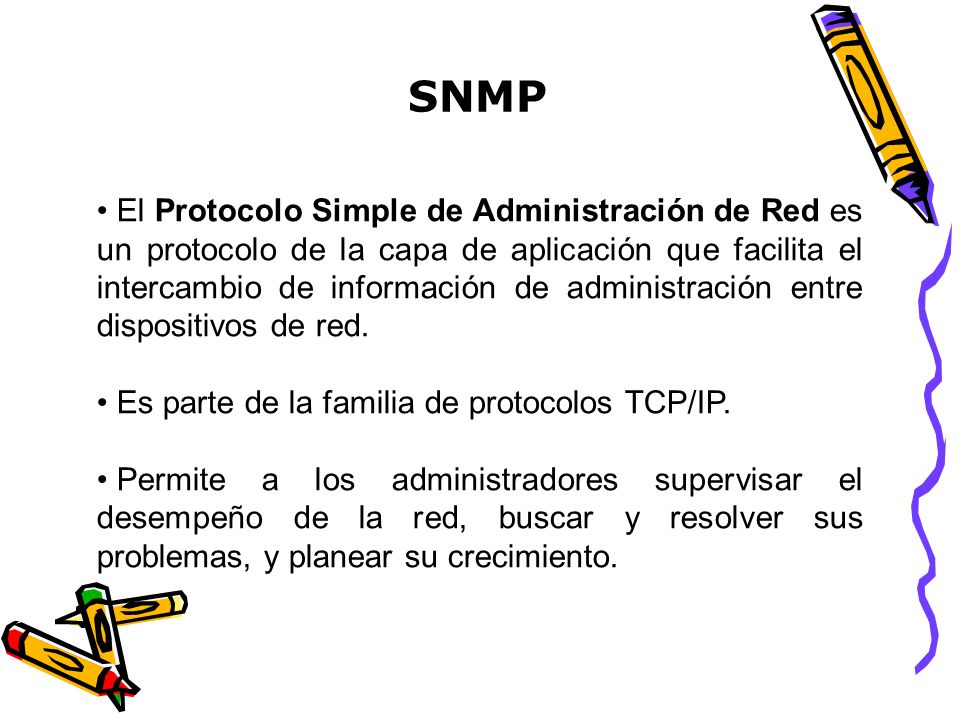

1 SNMP El Protocolo Simple de Administración de Red es un protocolo de la capa de aplicación que facilita el intercambio de información de administración entre dispositivos de red. Es parte de la familia de protocolos TCP/IP. Permite a los administradores supervisar el desempeño de la red, buscar y resolver sus problemas, y planear su crecimiento.

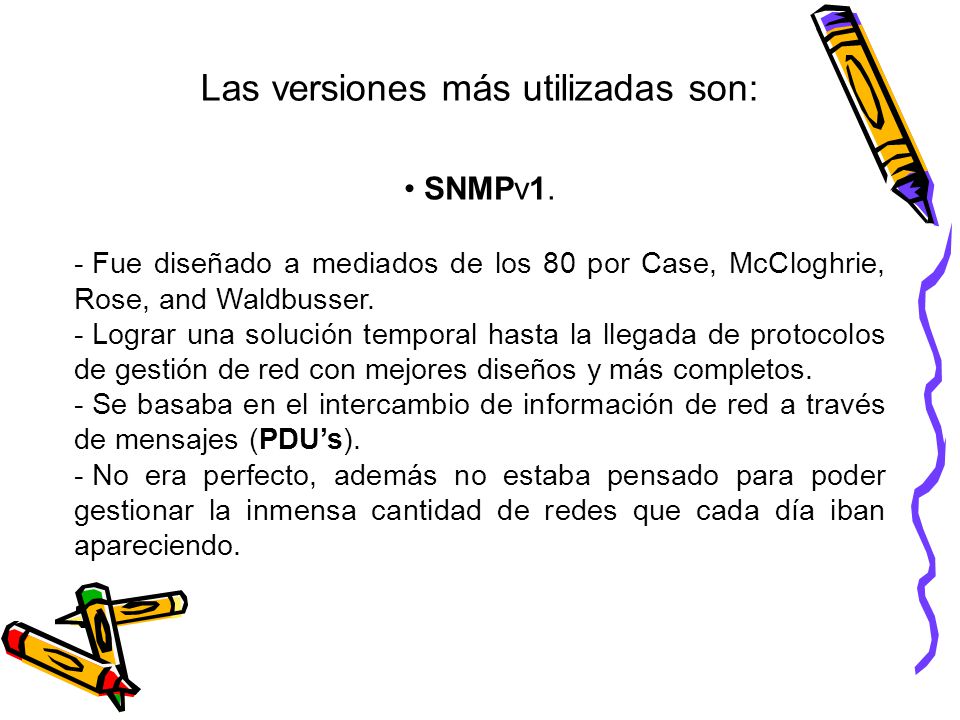

2 Las versiones más utilizadas son:
SNMPv1. Fue diseñado a mediados de los 80 por Case, McCloghrie, Rose, and Waldbusser. Lograr una solución temporal hasta la llegada de protocolos de gestión de red con mejores diseños y más completos. Se basaba en el intercambio de información de red a través de mensajes (PDU’s). No era perfecto, además no estaba pensado para poder gestionar la inmensa cantidad de redes que cada día iban apareciendo.

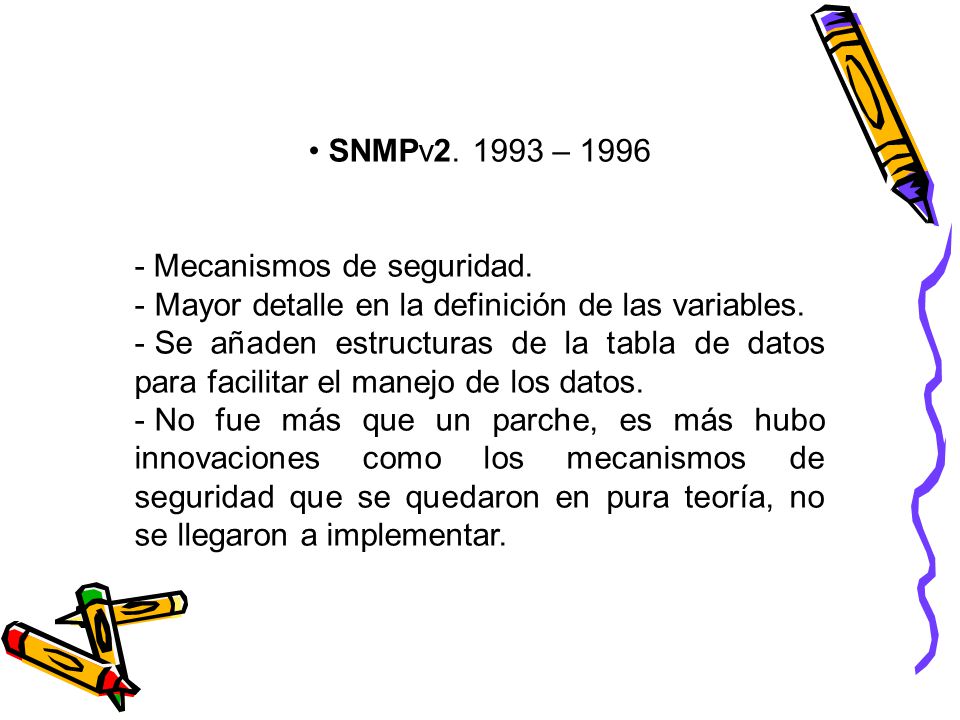

3 SNMPv – 1996 - Mecanismos de seguridad. Mayor detalle en la definición de las variables. Se añaden estructuras de la tabla de datos para facilitar el manejo de los datos. No fue más que un parche, es más hubo innovaciones como los mecanismos de seguridad que se quedaron en pura teoría, no se llegaron a implementar.

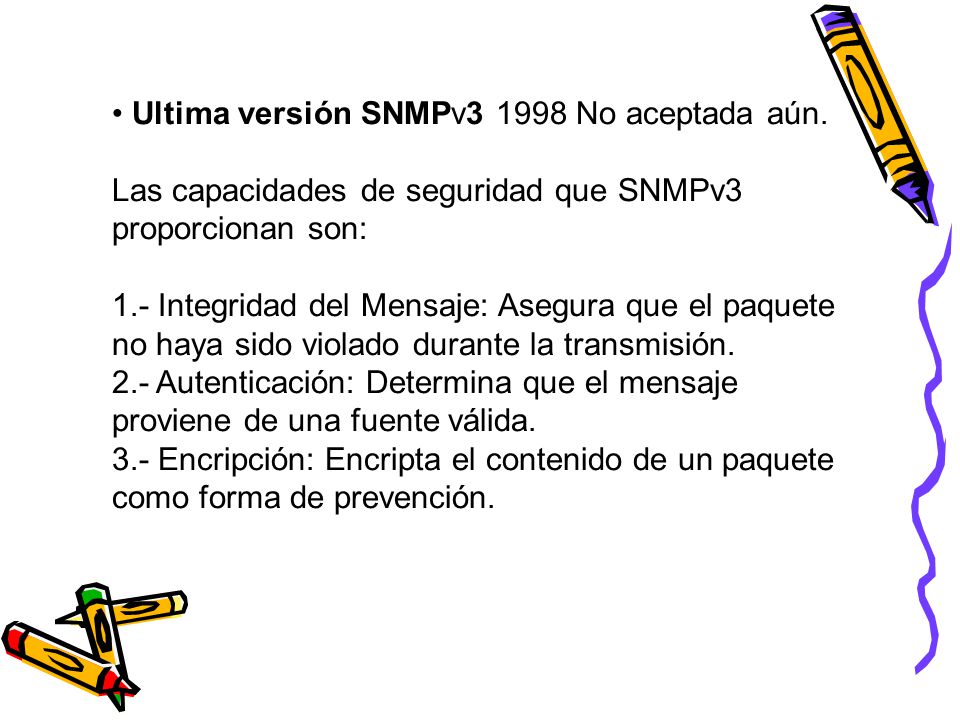

4 Ultima versión SNMPv3 1998 No aceptada aún.
Las capacidades de seguridad que SNMPv3 proporcionan son: 1.- Integridad del Mensaje: Asegura que el paquete no haya sido violado durante la transmisión. 2.- Autenticación: Determina que el mensaje proviene de una fuente válida. 3.- Encripción: Encripta el contenido de un paquete como forma de prevención.

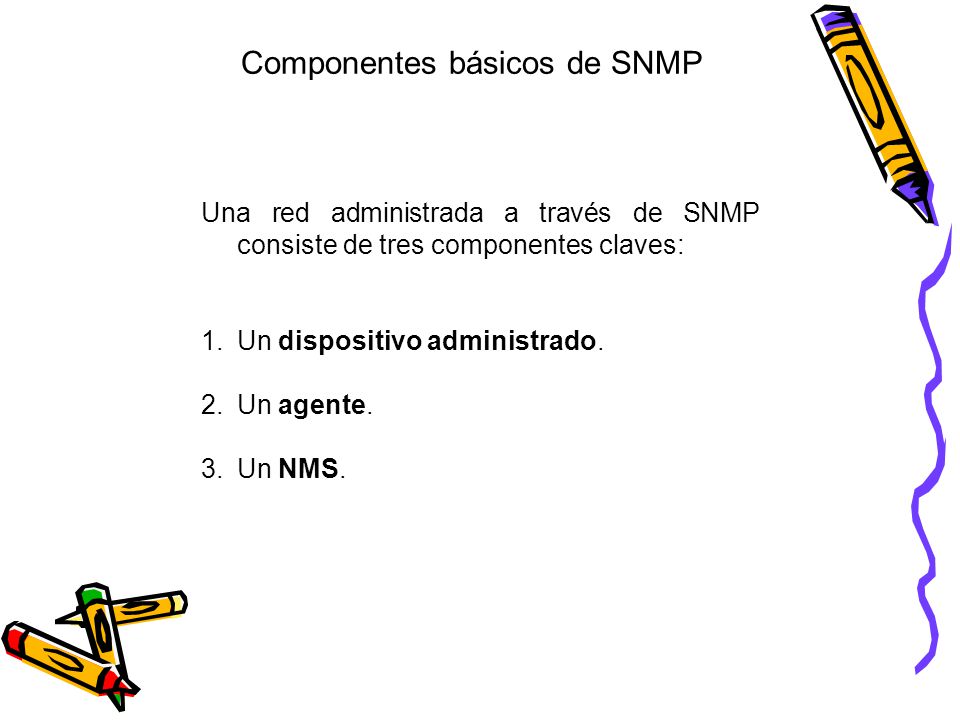

5 Componentes básicos de SNMP
Una red administrada a través de SNMP consiste de tres componentes claves: Un dispositivo administrado. Un agente. Un NMS.

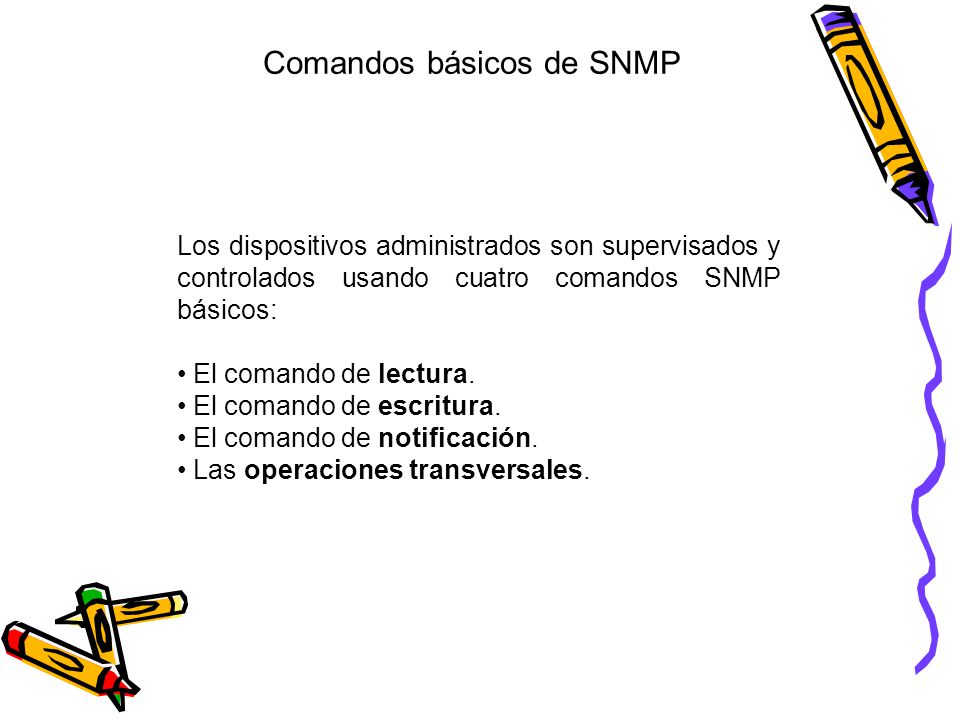

6 Comandos básicos de SNMP
Los dispositivos administrados son supervisados y controlados usando cuatro comandos SNMP básicos: El comando de lectura. El comando de escritura. El comando de notificación. Las operaciones transversales.

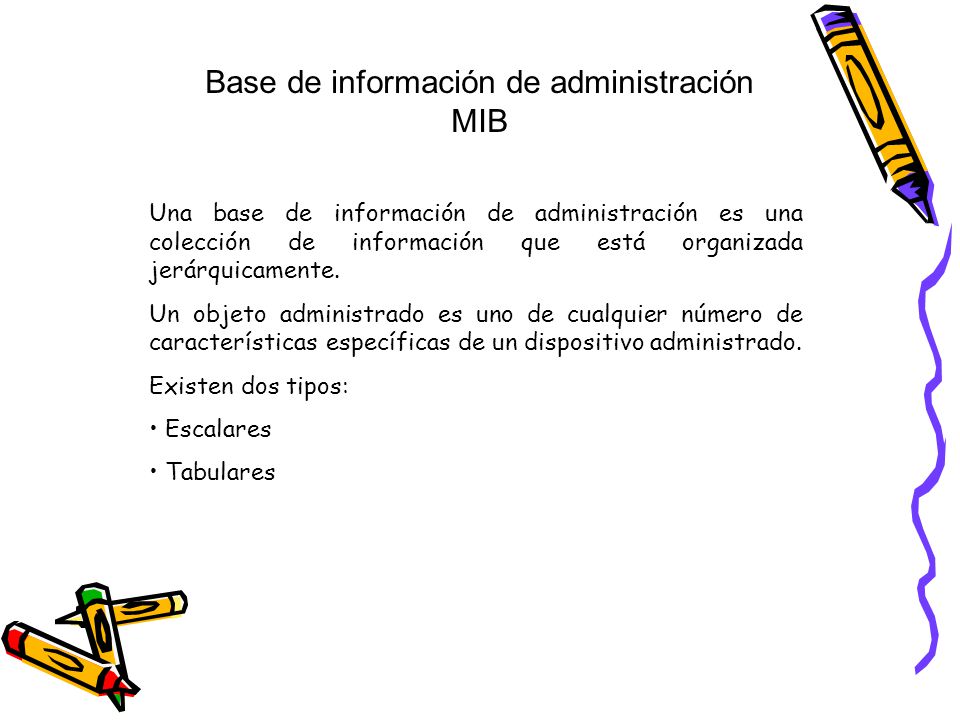

7 Base de información de administración
MIB Una base de información de administración es una colección de información que está organizada jerárquicamente. Un objeto administrado es uno de cualquier número de características específicas de un dispositivo administrado. Existen dos tipos: Escalares Tabulares

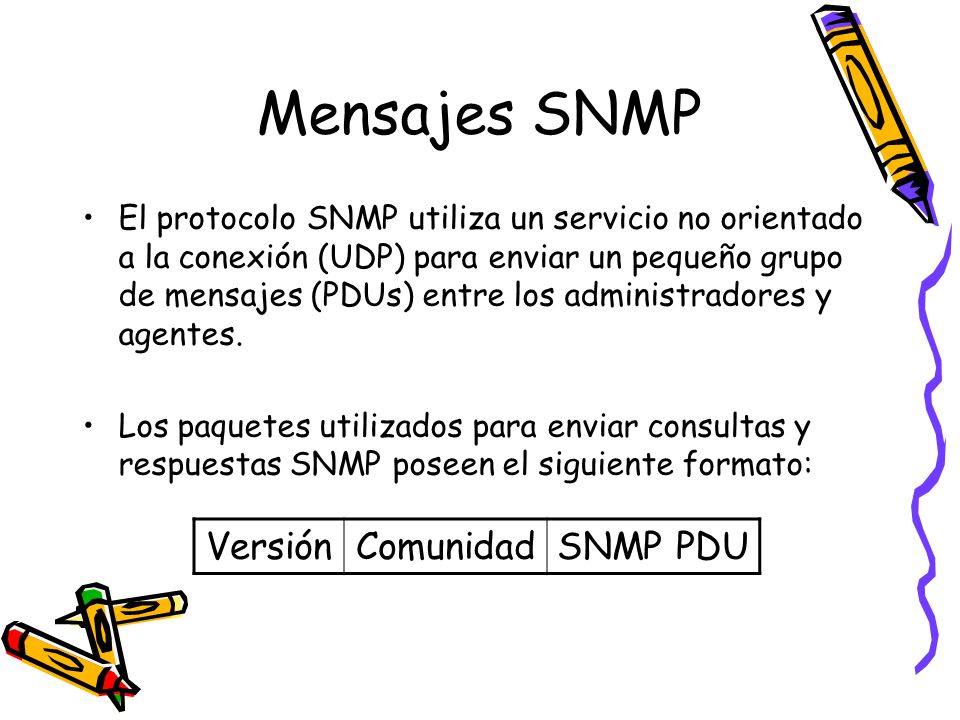

8 Mensajes SNMP Versión Comunidad SNMP PDU
El protocolo SNMP utiliza un servicio no orientado a la conexión (UDP) para enviar un pequeño grupo de mensajes (PDUs) entre los administradores y agentes. Los paquetes utilizados para enviar consultas y respuestas SNMP poseen el siguiente formato: Versión Comunidad SNMP PDU

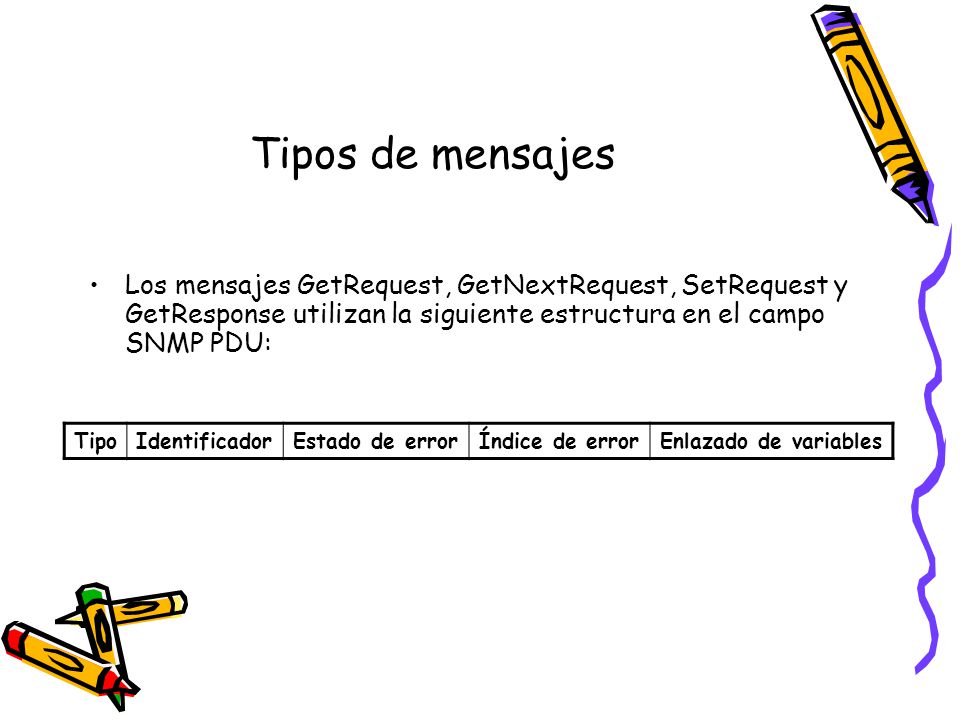

9 Tipos de mensajes Los mensajes GetRequest, GetNextRequest, SetRequest y GetResponse utilizan la siguiente estructura en el campo SNMP PDU: Tipo Identificador Estado de error Índice de error Enlazado de variables

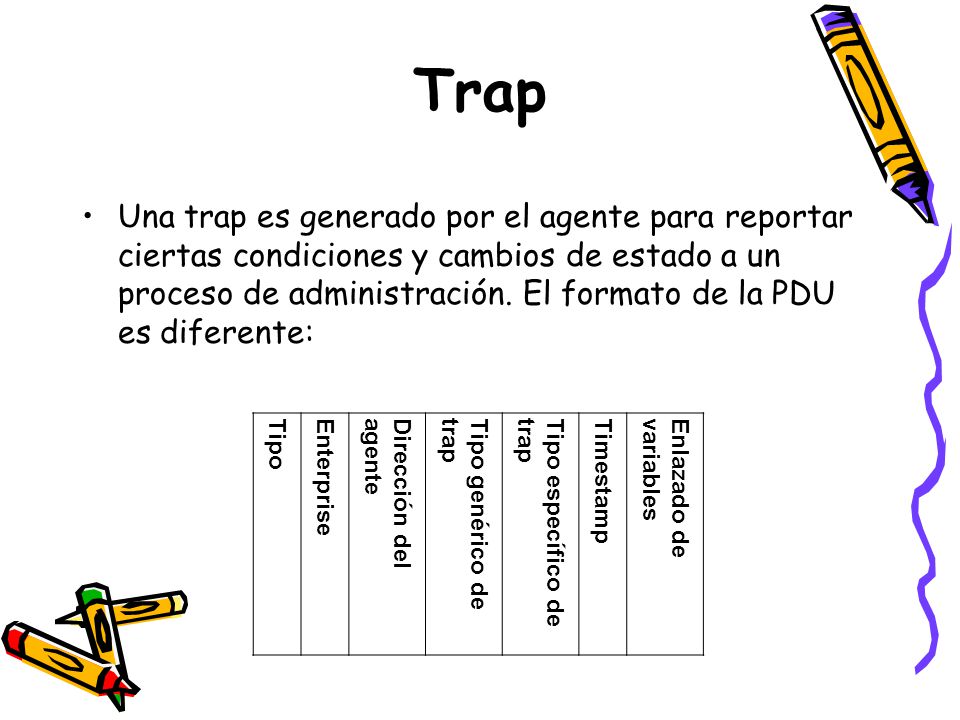

10 Trap Una trap es generado por el agente para reportar ciertas condiciones y cambios de estado a un proceso de administración. El formato de la PDU es diferente: Tipo Enterprise Dirección del agente Tipo genérico de trap Tipo específico de trap Timestamp Enlazado de variables
