TEMA 5. DINÁMICA. LAS FUERZAS Y EL MOVIMIENTO

Presentación del tema: "TEMA 5. DINÁMICA. LAS FUERZAS Y EL MOVIMIENTO"— Transcripción de la presentación:

1 TEMA 5. DINÁMICA. LAS FUERZAS Y EL MOVIMIENTO

2 1. LAS FUERZAS DE INTERÉS PARA LA DINÁMICA
FUERZA GRAVITATORIA: LEY DE LA GRAVITACIÓN UNIVERSAL Dos masas puntuales se atraen con la siguiente fuerza: Los vectores fuerza son iguales y opuestos, y se hallan sobre la recta que une sus masas G = 6,67·10-11N·m2/kg2 (constante de gravitación universal) Si una de las masas es la tierra, su atracción sobre un cuerpo situado a una altura h sobre la superficie es:

3 1. LAS FUERZAS DE INTERÉS PARA LA DINÁMICA
LEY DE LA GRAVITACIÓN UNIVERSAL El peso de un cuerpo es la fuerza con que la Tierra lo atrae, por lo que Para objetos situados en la superficie de la tierra o a poca altura h<<<<rt, por lo que: Las constantes que acompañan a la masa “m” en la expresión forman la aceleración de la gravedad, cuyo valor en la superficie terrestre es de 9,81 m/s2 así, en función de g, el peso es: p = m·g

4 1. LAS FUERZAS DE INTERÉS PARA LA DINÁMICA
LEY DE LA GRAVITACIÓN UNIVERSAL Los objetos atraídos por la tierra caen con una aceleración de 9,8 m/s2 sea cual sea su masa. En cada punto de la superficie terrestre, su dirección coincide con la vertical y su sentido es hacia abajo.

5 1. LAS FUERZAS DE INTERÉS PARA LA DINÁMICA
FUERZA NORMAL Es la que ejercen las superficies sobre los objetos apoyados en ellas. la normal es perpendicular a la superficie y su punto de aplicación está sobre el objeto

6 1. LAS FUERZAS DE INTERÉS PARA LA DINÁMICA
TENSIÓN Es la fuerza ejercida por cables que tiran de un objeto. su dirección es la del cable y su sentido, el del estiramiento que experimenta el objeto. el punto de aplicación está sobre el objeto estirado

7 1. LAS FUERZAS DE INTERÉS PARA LA DINÁMICA
FUERZAS ELÁSTICAS Los objetos elásticos tienen la propiedad de volver a su situación original tras ser deformados Los muelles son objetos elásticos y responden a la fuerza que se ejerce sobre ellos generando otra igual y de sentido contrario que tiende a hacer volver al muelle a su longitud original: fuerza recuperadora elástica Ley de Hooke expresa la relación entre la fuerza ejercida sobre el muelle y su deformación: F=K·Dx=k·(x-x0) = -Frecuperadora elástica

8 1. LAS FUERZAS DE INTERÉS PARA LA DINÁMICA
FUERZAS ELÁSTICAS

9 1. LAS FUERZAS DE INTERÉS PARA LA DINÁMICA
FUERZA DE ROZAMIENTO Surge al entrar dos superficies en contacto, debido a las irregularidades que existen, lo que dificulta el deslizamiento Es paralela a las dos superficies en contacto y tiene sentido opuesto al movimiento

10 1. LAS FUERZAS DE INTERÉS PARA LA DINÁMICA
FUERZA DE ROZAMIENTO ESTÁTICO Para poner en movimiento un cuerpo, debemos realizar una fuerza f que venza la fuerza de rozamiento Froz La fuerza Froz mientras no hay movimiento se denomina Froz,est : hay que aumentar el valor de la fuerza f hasta que comience el movimiento Cuando el movimiento es inminente, f alcanza un valor límite y la fuerza de rozamiento estático alcanza su valor máximo: Froz,est,máx = mest·N Es directamente proporcional a la fuerza normal Depende del tipo de superficies en contacto m es adimensional y su valor depende del tipo de superficies en contacto

11 1. LAS FUERZAS DE INTERÉS PARA LA DINÁMICA
FUERZA DE ROZAMIENTO DINÁMICO Cuando la fuerza F supera el valor máximo del rozamiento estático, el cuerpo comienza a moverse con aceleración. Si queremos mantener el valor de la velocidad constante, F debe disminuir La fuerza Froz que actúa sobre un cuerpo en movimiento se denomina Froz,din El valor del coeficiente de rozamiento dinámico es siempre inferior al del estático Froz,din = mdin·N

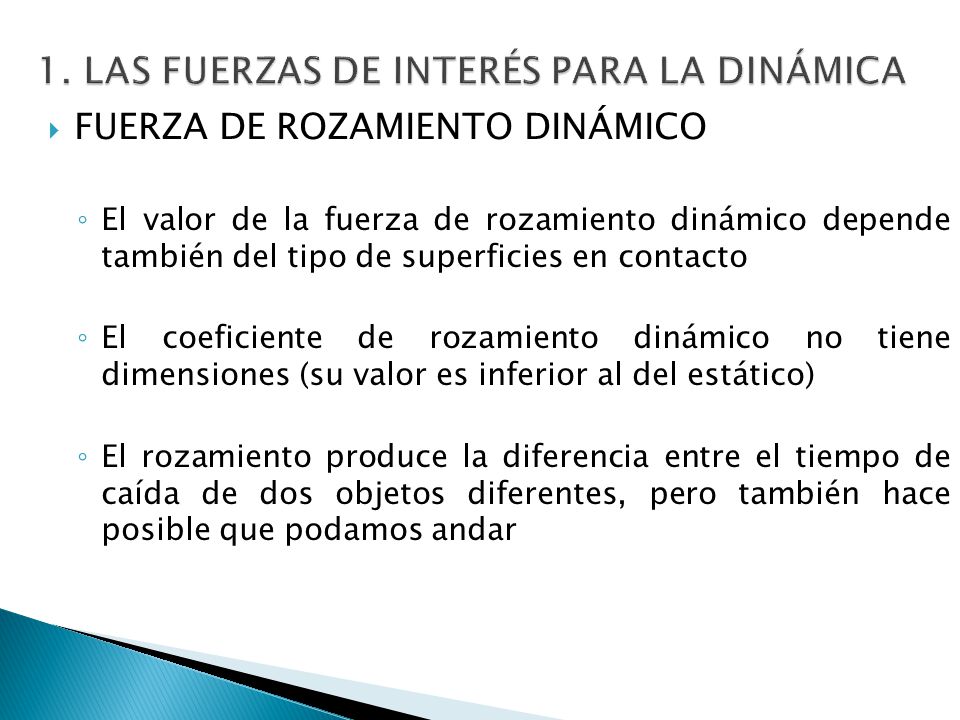

12 1. LAS FUERZAS DE INTERÉS PARA LA DINÁMICA
FUERZA DE ROZAMIENTO DINÁMICO El valor de la fuerza de rozamiento dinámico depende también del tipo de superficies en contacto El coeficiente de rozamiento dinámico no tiene dimensiones (su valor es inferior al del estático) El rozamiento produce la diferencia entre el tiempo de caída de dos objetos diferentes, pero también hace posible que podamos andar

13 2. LAS FUERZAS Y EL MOVIMIENTO
DINÁMICA: ESTUDIA LA RELACIÓN ENTRE LAS FUERZAS Y LOS CAMBIOS DE MOVIMIENTO LEYES DE NEWTON: 1ª LEY DE NEWTON O LEY DE LA INERCIA: “ Los cuerpos sobre los que no actúa ninguna fuerza o la resultante es nula, mantienen su estado de movimiento “

14 2. LAS FUERZAS Y EL MOVIMIENTO
LEYES DE NEWTON: 2ª LEY DE NEWTON : ECUACIÓN FUNDAMENTAL DE LA DINÁMICA “ Si la resultante de las fuerzas que actúan sobre un objeto es diferente de cero, éste experimenta una aceleración paralela y del mismo sentido que dicha fuerza resultante y su valor es directamente proporcional a la masa del objeto “

15 2. LAS FUERZAS Y EL MOVIMIENTO
LEYES DE NEWTON: 3ª LEY DE NEWTON O LEY DE ACCIÓN Y REACCIÓN: “ Si un cuerpo ejerce una fuerza sobre otro cuerpo, en el segundo surge otra igual y opuesta sobre el primer cuerpo. A estas fuerzas se les llama acción y reacción“ Es importante analizar que acción y reacción están aplicadas sobre objetos diferentes, por lo que no se anulan

16 3. RESOLUCIÓN DE EJERCICIOS DE DINÁMICA
PLANTEAMIENTO: APLICAMOS LA ECUACIÓN FUNDAMENTAL DE LA DINÁMICA REPRESENTAMOS DIAGRAMA DE FUERZAS CON SUS COMPONENTES ELEGIMOS LOS EJES DE FORMA QUE UNO DE ELLOS CONTENGA LA ACELERACIÓN EN CADA EJE TOMAMOS COMO SENTIDO POSITIVO EL DEL MOVIMIENTO PROCEDIMIENTO: SUSTITUÍMOS LOS DATOS EN LAS ECUACIONES, CUIDANDO DE QUE ESTÉN TODOS LOS DATOS EN LAS MISMAS UNIDADES RESOLVEMOS

17 4. CANTIDAD DE MOVIMIENTO
Cantidad de movimiento o momento lineal, de un cuerpo en movimiento es una magnitud vectorial igual al producto de la masa del cuerpo por su velocidad Unidades kg·m/s En sistema de varias masas puntuales en movimiento m1, m2, m3… Cantidad de movimiento total P=∑ =p1+p2+p3

18 4. CANTIDAD DE MOVIMIENTO
Ecuación fundamental de la Dinámica y cantidad de movimiento ∑F=m·a= m· ΔV/Δt =Δp/Δt La fuerza neta sobre una partícula es igual a la rapidez de cambio del momento lineal Fuerzas 1. Fuerzas exteriores 2. Fuerzas interiores De acción y reacción= resultante igual a cero

19 4. CANTIDAD DE MOVIMIENTO
Las fuerzas que actúan sobre el sistema se desdobla en dos sumandos, de forma que uno de ellos se anula ∑F=∑Fext +∑Fint=∑Fext +0 =∑Fext ∑Fext=Δp/Δt Las fuerzas interiores aunque existen, no influyen en el movimiento del sistema de masas Fuerzas 1. Fuerzas exteriores 2. Fuerzas interiores De acción y reacción= resultante igual a cero

20 4. CANTIDAD DE MOVIMIENTO
Impulso y cantidad de movimiento Impulso de una fuerza constante que actúa sobre un cuerpo durante un intervalo de tiempo es la magnitud vectorial I= F· Δt Unidades N·s Teorema del impulso nos indica que el impulso de una fuerza que actúa sobre una partícula es igual al incremento de la cantidad de movimiento que experimenta dicha partícula Impulso = Cambio en la cantidad de movimiento

21 Impulso y cantidad de movimiento
F Dt = mvf - mvo Dt F mv Una fuerza F actúa en una pelota en un tiempo Dt aumentando la cantidad de movimiento mv.

22 Teorema de conservación de la cantidad de movimiento, si la suma de fuerzas exteriores a un sisema es cero, la cantidad de movimiento total de las masas que lo forman se conserva

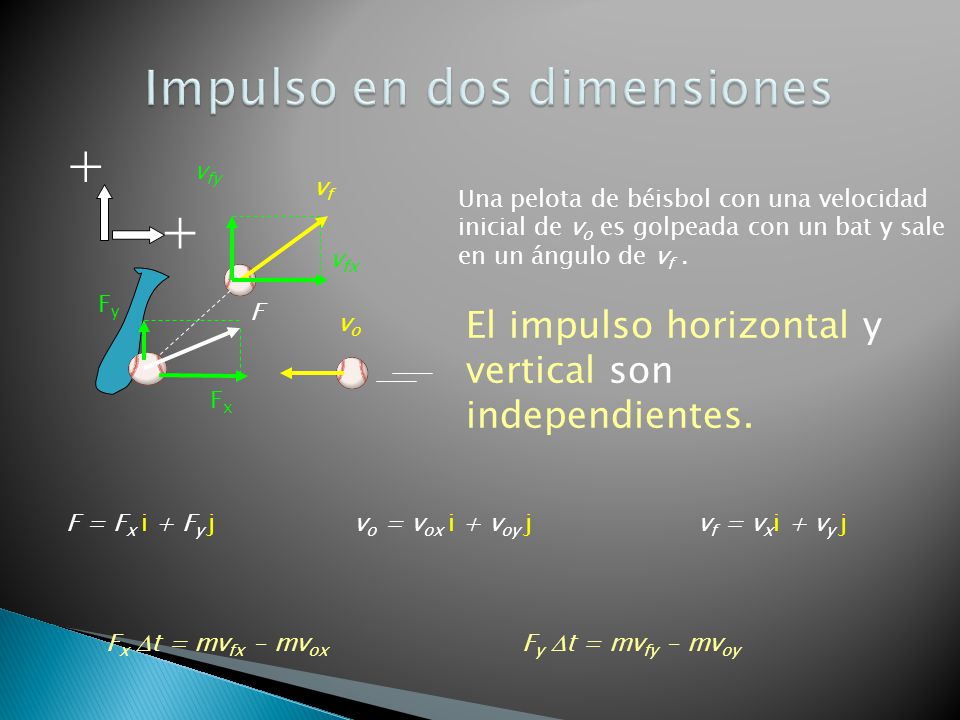

23 Impulso en dos dimensiones
+ Una pelota de béisbol con una velocidad inicial de vo es golpeada con un bat y sale en un ángulo de vf . vfy vf + vfx Fy F vo El impulso horizontal y vertical son independientes. Fx F = Fx i + Fy j vo = vox i + voy j vf = vxi + vy j Fx Dt = mvfx - mvox Fy Dt = mvfy - mvoy

24 Ejemplo 5: Una pelota de béisbol de 500-g viaja a 20 m/s alejándose del bat con una velocidad de 50 m/s con un ángulo de 300. Si Dt = s, ¿cuál fue la fuerza promedio F? vox = -20 m/s; voy = 0 + vo F Fx Fy vf vfx vfy 50 m/s vfx = 50 Cos 300 = 43.3 m/s 300 vfy = 50 Sen 300 = 25 m/s Primero considere la horizontal: -20 m/s Fx Dt = mvfx - mvox Fx(.002 s) = (0.5 kg)(43.3 m/s) - (0.5 kg)(-20 m/s)

25 Continuación del ejemplo . . .
Fx(.002 s) = (0.5 kg)(43.3 m/s) - (0.5 kg)(-20 m/s) Fx(.002 s) = 21.7 kg m/s + 10 kg m/s) + vo F Fx Fy vf vfx vfy 300 20 m/s 50 m/s Fx = 15.8 kN Ahora aplíquela a la vertical: Fy Dt = mvfy - mvoy Fy(.002 s) = (0.5 kg)(25 m/s) F = 17.0 kN, 21.50 Fy = 6.25 kN y
