* Colegio Nacional De Educación Profesional Técnica Conalep
* Plantel: Santiago Tilapa * Materia : “Análisis De Fenómenos Eléctricos Electromagnéticos Y Ópticos” * Alumna: Rossana Hernández Ibarra * Profesor: Adrián Jiménez Torres * P.T.B: Industria Del Vestido 4to Semestre
2
Determinación de la reflexión de la luz
3
Determinación de la reflexión de la luz
Al igual que la reflexión de las ondas sonoras, la reflexión luminosa es un fenómeno en virtud del cual la luz al incidir sobre la superficie de los cuerpos cambia de dirección, invirtiéndose el sentido de su propagación. En cierto modo se podría comparar con el rebote que sufre una bola de billar cuando es lanzada contra una de las bandas de la mesa. La visión de los objetos se lleva a cabo precisamente gracias al fenómeno de la reflexión. Un objeto cualquiera, a menos que no sea una fuente en sí mismo, permanecerá invisible en tanto no sea iluminado. Los rayos luminosos que revienen de la fuente se reflejan en la superficie del objeto y revelan al observador los detalles de su forma y su tamaño. De acuerdo con las características de la superficie reflectora, la reflexión luminosa puede ser regular o difusa. La reflexión regular tiene lugar cuando la superficie es perfectamente lisa. Un espejo o una lámina metálica pulimentada reflejan ordenadamente un haz de rayos conservando la forma del haz. La reflexión difusa se da sobre los cuerpos de superficies más o menos rugosas. En ellas un haz paralelo, al reflejarse, se dispersa orientándose los rayos en direcciones diferentes. Esta es la razón por la que un espejo es capaz de reflejar la imagen de otro objeto en tanto que una piedra, por ejemplo, sólo refleja su propia imagen.
4

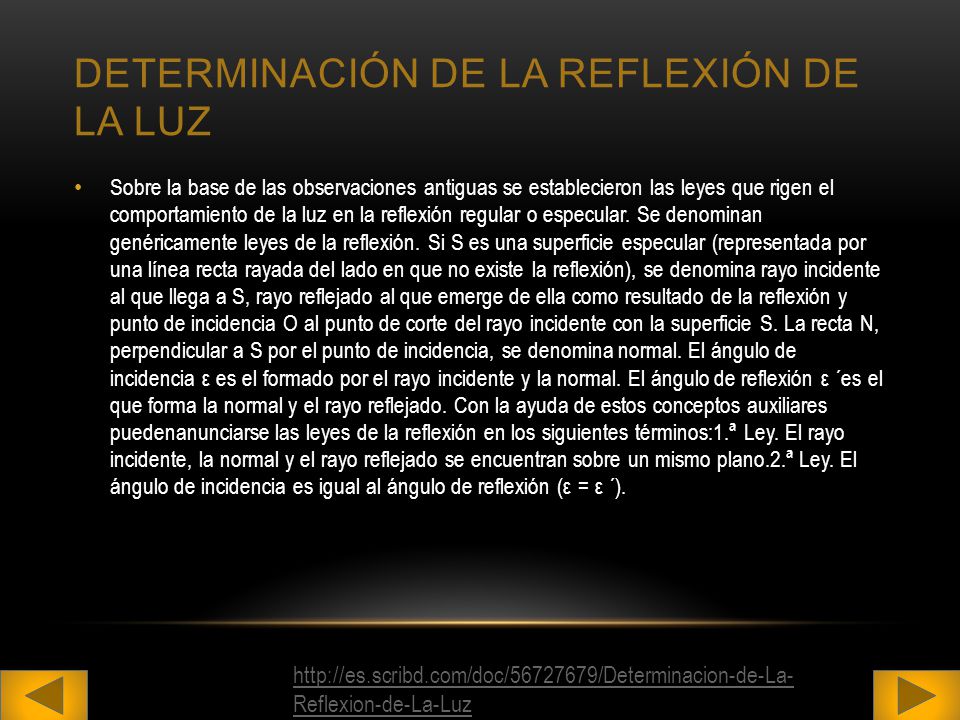

Determinación de la reflexión de la luz
Sobre la base de las observaciones antiguas se establecieron las leyes que rigen el comportamiento de la luz en la reflexión regular o especular. Se denominan genéricamente leyes de la reflexión. Si S es una superficie especular (representada por una línea recta rayada del lado en que no existe la reflexión), se denomina rayo incidente al que llega a S, rayo reflejado al que emerge de ella como resultado de la reflexión y punto de incidencia O al punto de corte del rayo incidente con la superficie S. La recta N, perpendicular a S por el punto de incidencia, se denomina normal. El ángulo de incidencia ε es el formado por el rayo incidente y la normal. El ángulo de reflexión ε ´es el que forma la normal y el rayo reflejado. Con la ayuda de estos conceptos auxiliares puedenanunciarse las leyes de la reflexión en los siguientes términos:1.ª Ley. El rayo incidente, la normal y el rayo reflejado se encuentran sobre un mismo plano.2.ª Ley. El ángulo de incidencia es igual al ángulo de reflexión (ε = ε ´).
5
Superficies de ondas y rayos
Las ondas también pueden clasificarse según el espacio de propagación en unidimensionales, bidimensionales y tridimensionales. Ondas unidimensionales son, por ejemplo, las que se propagan por cuerdas y muelles cuando podemos considerarlos como líneas. Da lo mismo que la onda sea longitudinal o transversal: en esta clasificación no se tiene en cuenta la dirección del movimiento originado por la perturbación, sino únicamente el espacio de propagación de la onda, que es el espacio ocupado por el medio de propagación cuando está en equilibrio. Por la misma razón las olas que se propagan por la superficie del agua son bidimensionales: podemos considerar que la superficie del agua en equilibrio forma un plano horizontal, el plano de propagación, aunque el movimiento del agua al paso de la onda no tenga lugar en ese plano. El sonido es un ejemplo de onda tridimensional.
6
Superficies de ondas y rayos
Para representar una onda multidimensional podemos "señalar" puntos que se encuentren en un estado perturbativo semejante. En el caso de las ondas bidimensionales estos puntos forman líneas, y en el de las tridimensionales superficies denominadas frentes de onda. Las ondas emitidas por un emisor puntual (que llamaremos foco puntual a partir de ahora) forman frentes de onda esféricos. Podemos generarlos en la superficie del agua haciendo vibrar en ella una punta afilada, aunque, en este caso, debido a que la onda es bidimensional, los frentes de onda son circunferencias y es más correcto denominarlos frentes de onda circulares. El pulso sonoro que sucede a la explosión de un petardo también queda perfectamente representado por un frente de ondas esférico. También son importantes los frentes de onda planos. Pueden crearse frentes de onda rectilíneos en la superficie del agua haciendo vibrar sobre ella el filo de una lámina plana. Los frentes de onda se extienden y se propagan por el espacio en dirección perpendicular a ellos mismos. La propagación de los frentes puede representarse mediante líneas orientadas denominadas rayos. Los rayos son perpendiculares a los frentes.
7
Ley de reflexión Cuando un rayo luminoso incide sobre la superficie de separación entre dos medios transparentes homogéneos e isótropos, una parte del rayo incidente se refleja y se queda en el medio de donde provino y la otra parte se transmite al otro medio. El ángulo θ1 formado por el rayo incidente y la normal N a la superficie de separación en el punto de incidencia se denomina ángulo de incidencia; el ángulo formado por el rayo reflejado y la normal θ1' se denomina ángulo de reflexión (ver la figura). El rayo reflejado se encuentra en el mismo plano que el incidente y la normal en el punto de incidencia, pero por el lado opuesto a esta normal; el ángulo de reflexión θ1' es igual al ángulo de incidencia θ1: θ1' = θ1, que es la expresión de la ley de reflexión: Un rayo luminoso se refleja en la superficie plana formando un ángulo de reflexión igual al de incidencia. La ley de reflexión determina la dirección del rayo reflejado. Basándose en las ecuaciones de Maxwell del electromagnetismo, se puede demostrar que en caso que n 1 < n2 el rayo reflejado sale en oposición de fase al rayo incidente, es decir, cambia su fase en π.
