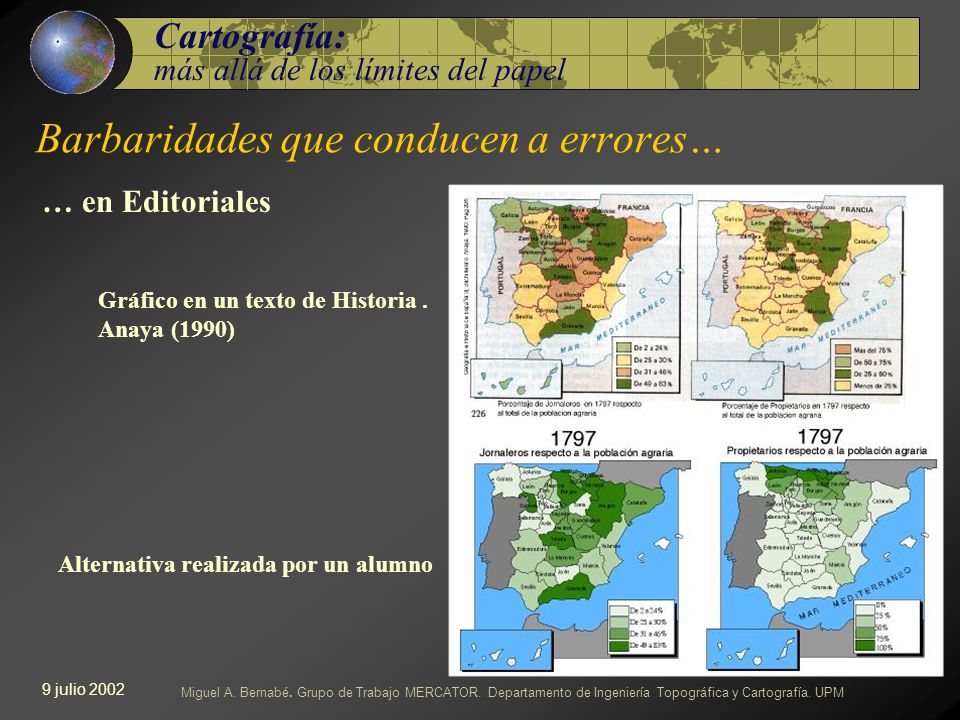

1 Cartografía: más allá de los límites del papel 9 julio 2002 Miguel A. Bernabé. Grupo de Trabajo MERCATOR. Departamento de Ingeniería Topográfica y Cartografía. UPM Barbaridades que conducen a errores… … en Editoriales Gráfico en un texto de Historia. Anaya (1990) Alternativa realizada por un alumno

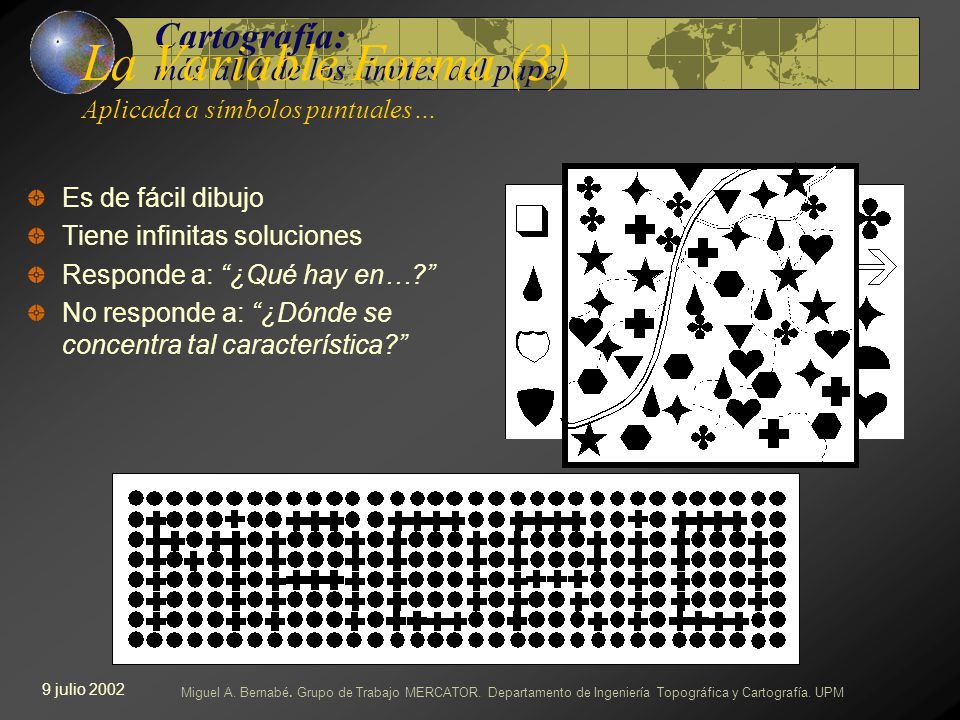

2 Cartografía: más allá de los límites del papel 9 julio 2002 Miguel A. Bernabé. Grupo de Trabajo MERCATOR. Departamento de Ingeniería Topográfica y Cartografía. UPM La Variable Forma (3) Aplicada a símbolos puntuales… Es de fácil dibujo Tiene infinitas soluciones Responde a: “¿Qué hay en…?” No responde a: “¿Dónde se concentra tal característica?”

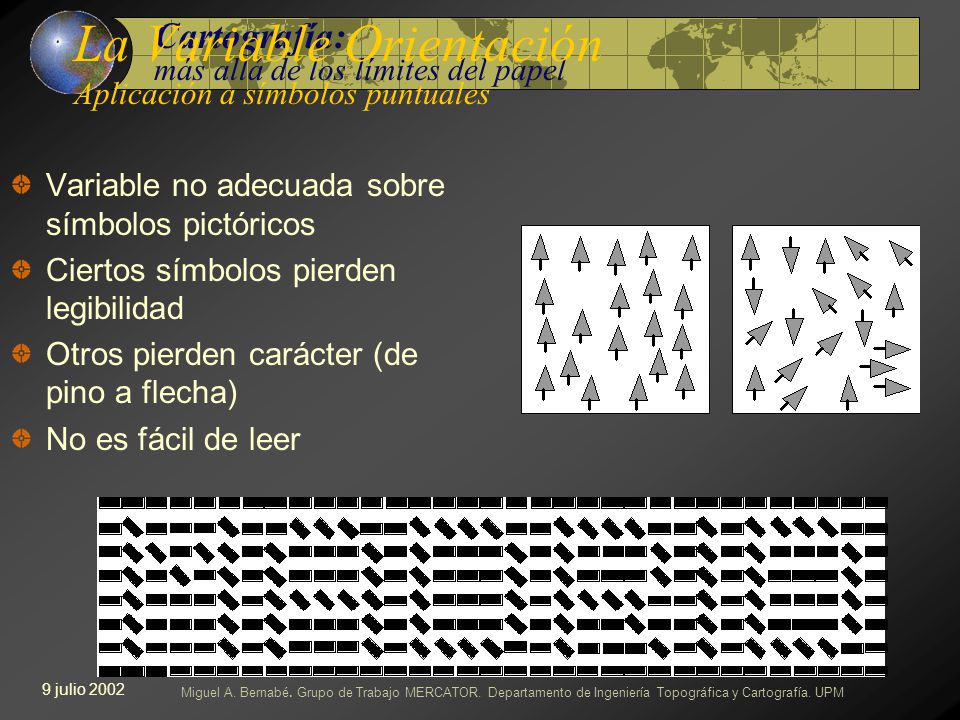

3 Cartografía: más allá de los límites del papel 9 julio 2002 Miguel A. Bernabé. Grupo de Trabajo MERCATOR. Departamento de Ingeniería Topográfica y Cartografía. UPM La Variable Orientación Aplicación a símbolos puntuales Variable no adecuada sobre símbolos pictóricos Ciertos símbolos pierden legibilidad Otros pierden carácter (de pino a flecha) No es fácil de leer

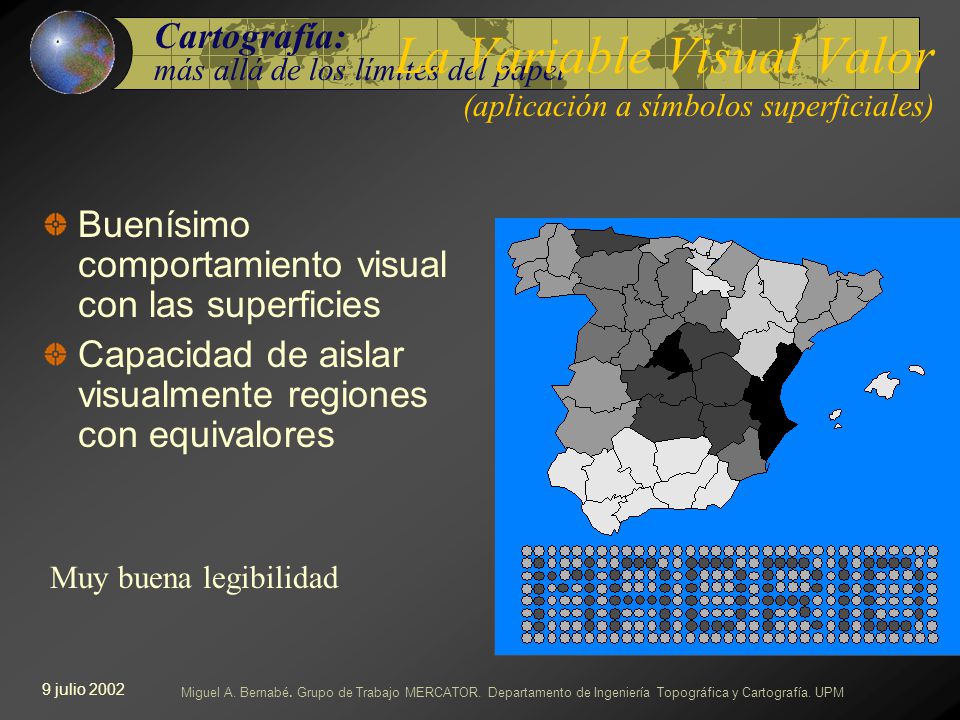

4 Cartografía: más allá de los límites del papel 9 julio 2002 Miguel A. Bernabé. Grupo de Trabajo MERCATOR. Departamento de Ingeniería Topográfica y Cartografía. UPM La Variable Visual Valor (aplicación a símbolos superficiales) Buenísimo comportamiento visual con las superficies Capacidad de aislar visualmente regiones con equivalores Muy buena legibilidad

5 Cartografía: más allá de los límites del papel 9 julio 2002 Miguel A. Bernabé. Grupo de Trabajo MERCATOR. Departamento de Ingeniería Topográfica y Cartografía. UPM La Variable Visual Tono (aplicada a símbolos superficiales) No es difícil aislar un grupo de provincias con el mismo tono

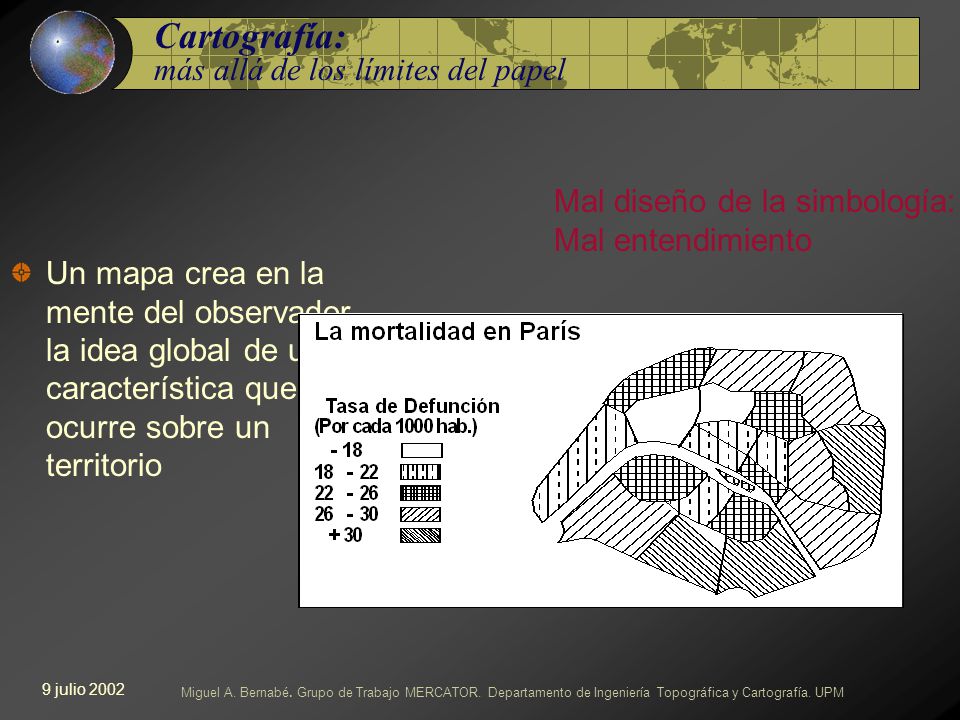

6 Cartografía: más allá de los límites del papel 9 julio 2002 Miguel A. Bernabé. Grupo de Trabajo MERCATOR. Departamento de Ingeniería Topográfica y Cartografía. UPM Un mapa crea en la mente del observador la idea global de una característica que ocurre sobre un territorio Mal diseño de la simbología: Mal entendimiento

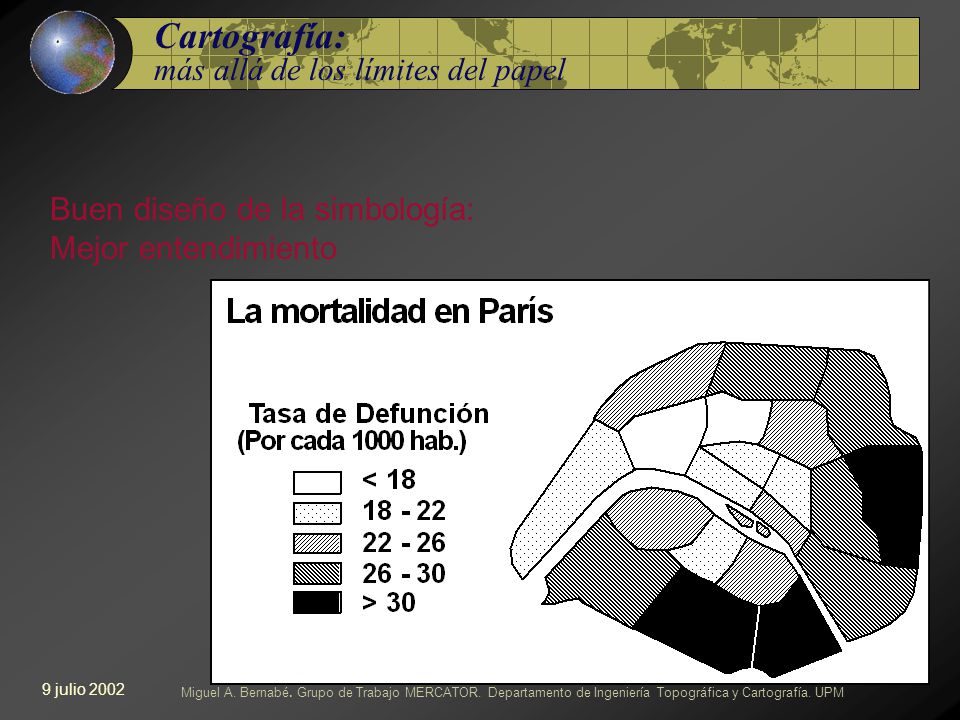

7 Cartografía: más allá de los límites del papel 9 julio 2002 Miguel A. Bernabé. Grupo de Trabajo MERCATOR. Departamento de Ingeniería Topográfica y Cartografía. UPM Buen diseño de la simbología: Mejor entendimiento

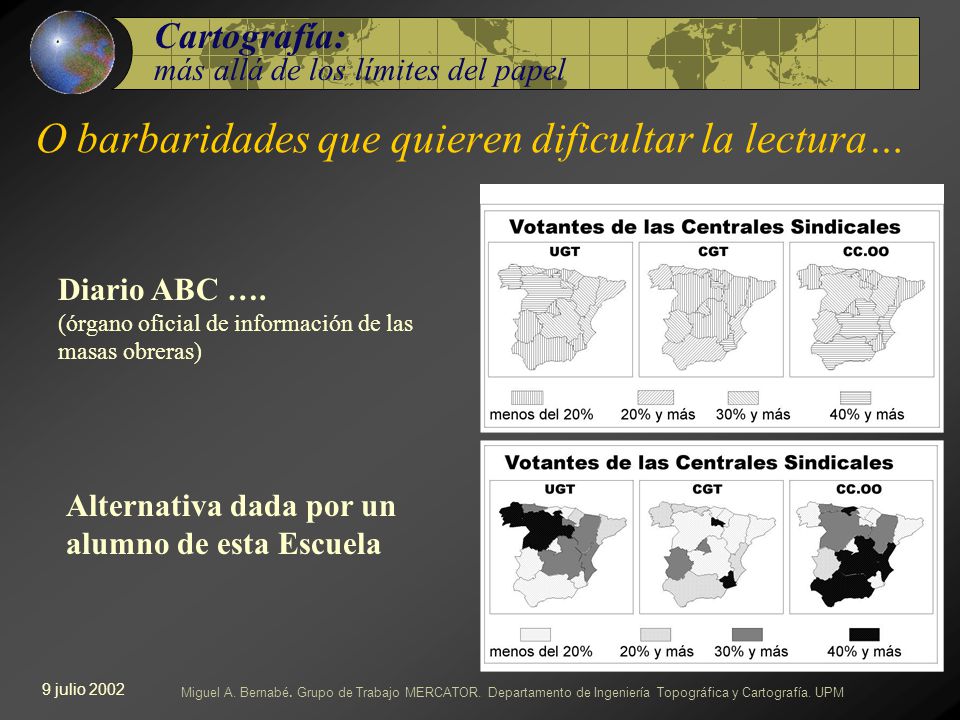

8 Cartografía: más allá de los límites del papel 9 julio 2002 Miguel A. Bernabé. Grupo de Trabajo MERCATOR. Departamento de Ingeniería Topográfica y Cartografía. UPM O barbaridades que quieren dificultar la lectura… Diario ABC …. (órgano oficial de información de las masas obreras) Alternativa dada por un alumno de esta Escuela

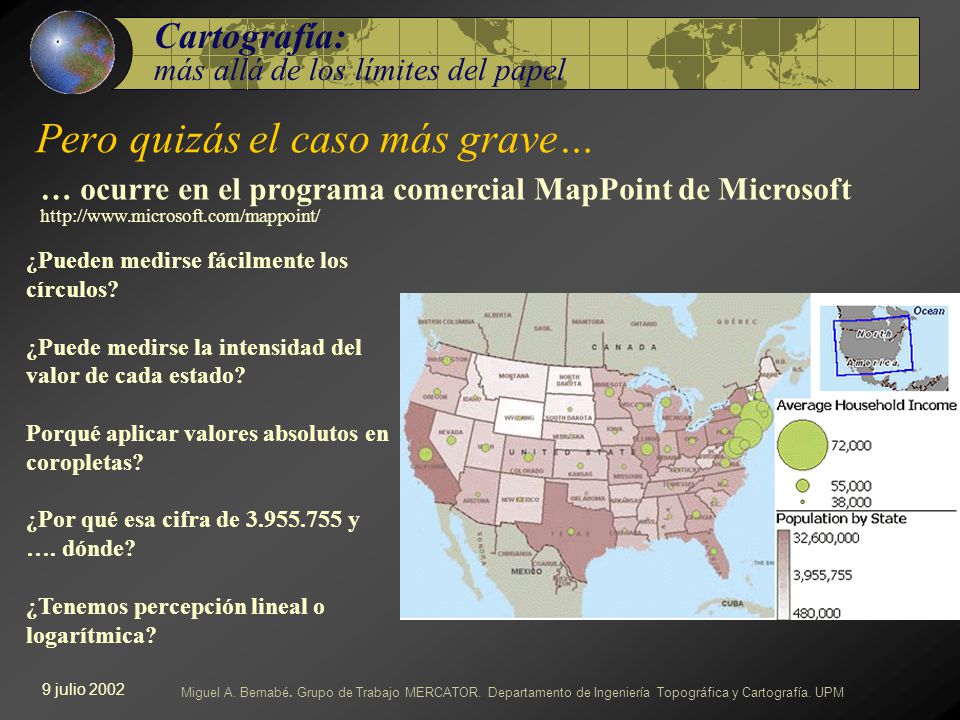

9 Cartografía: más allá de los límites del papel 9 julio 2002 Miguel A. Bernabé. Grupo de Trabajo MERCATOR. Departamento de Ingeniería Topográfica y Cartografía. UPM Pero quizás el caso más grave… … ocurre en el programa comercial MapPoint de Microsoft http://www.microsoft.com/mappoint/ ¿Pueden medirse fácilmente los círculos? ¿Puede medirse la intensidad del valor de cada estado? Porqué aplicar valores absolutos en coropletas? ¿Por qué esa cifra de 3.955.755 y …. dónde? ¿Tenemos percepción lineal o logarítmica?
