1
Estudio de una viga en equilibrio estático.
Universidad de Santiago de Chile Facultad de Ciencias Departamento de Física Estudio de una viga en equilibrio estático. Experimento Nº4
2

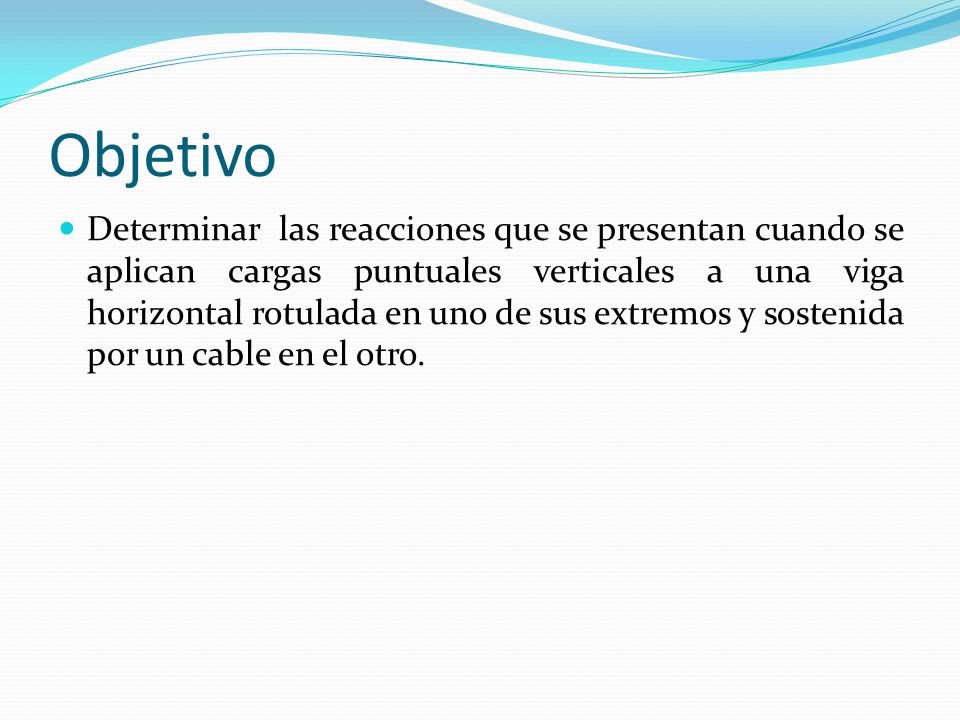

Objetivo Determinar las reacciones que se presentan cuando se aplican cargas puntuales verticales a una viga horizontal rotulada en uno de sus extremos y sostenida por un cable en el otro.
3

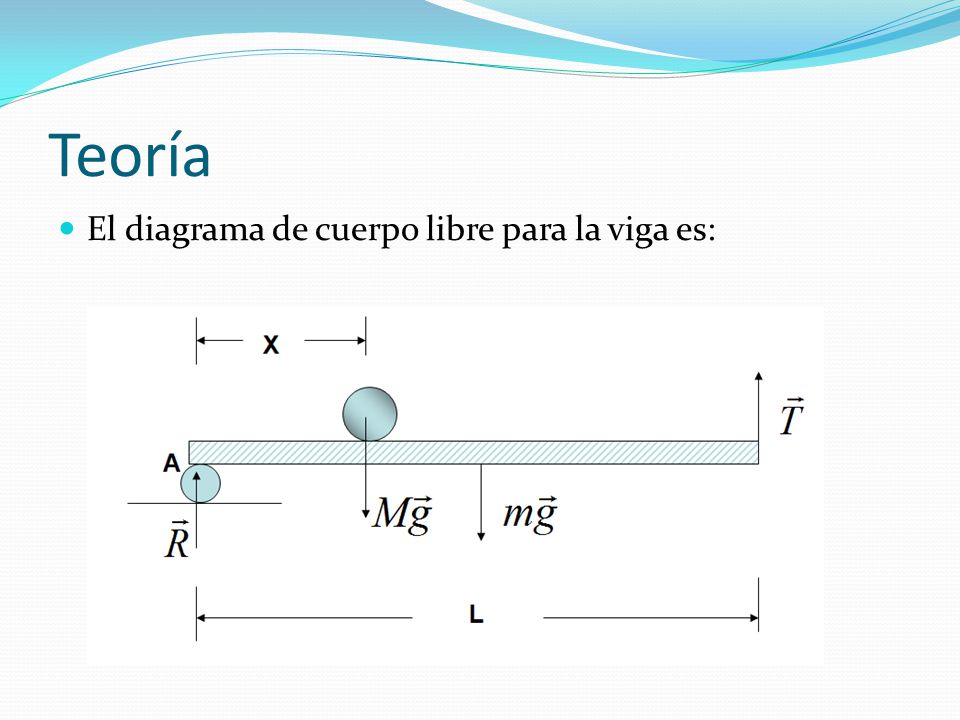

Teoría El diagrama de cuerpo libre para la viga es:
4
Las ecuaciones de equilibrio son entonces:
5

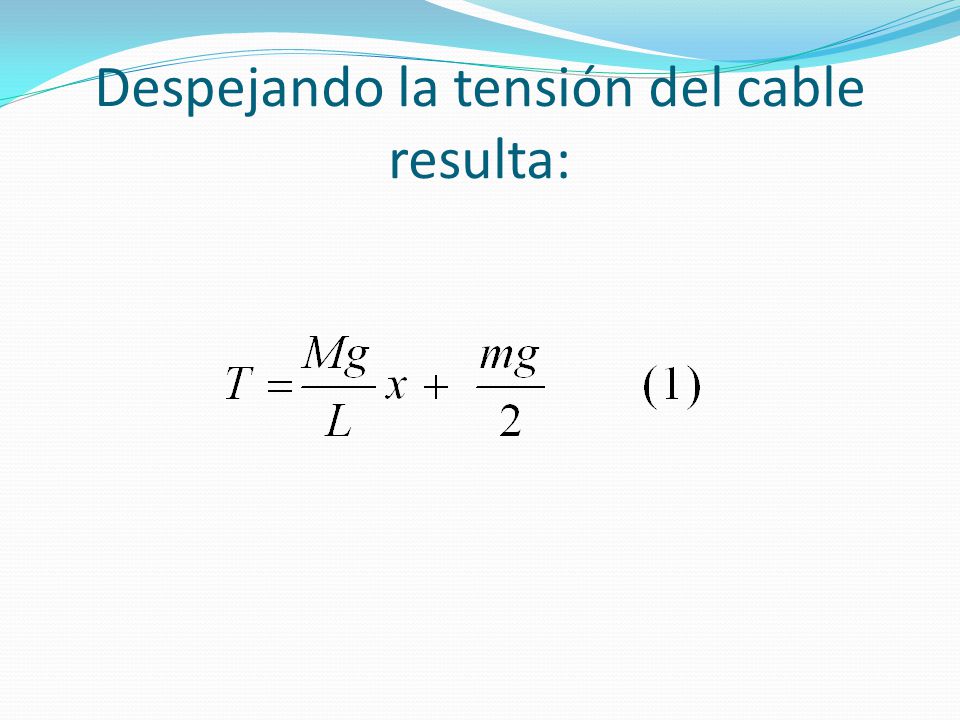

Despejando la tensión del cable resulta:
6

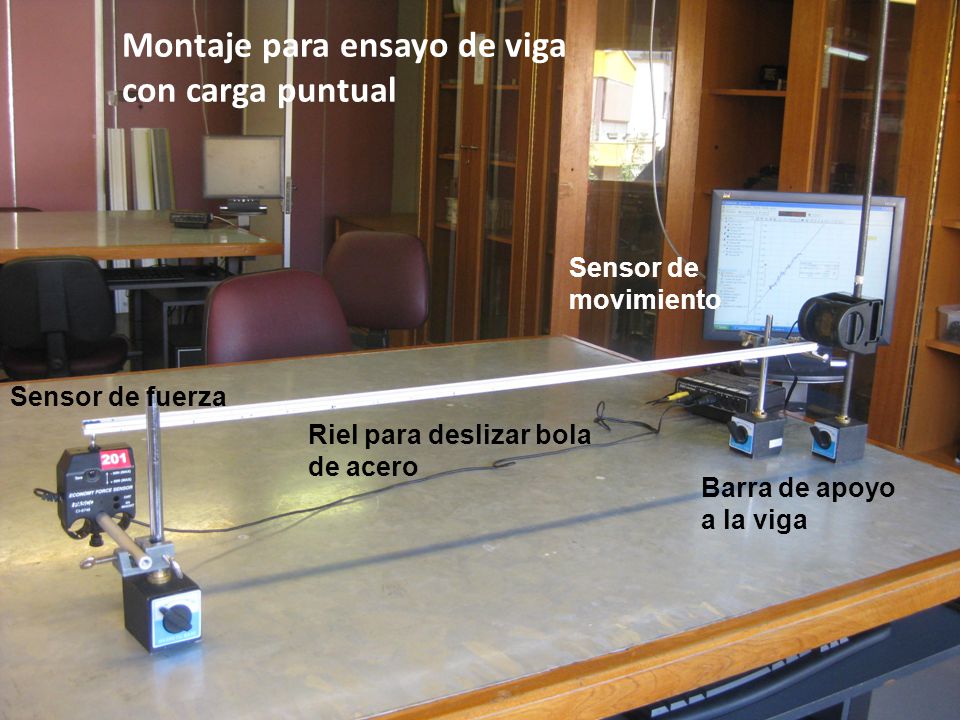

Montaje para ensayo de viga con carga puntual
Sensor de movimiento Sensor de fuerza Riel para deslizar bola de acero Barra de apoyo a la viga
7

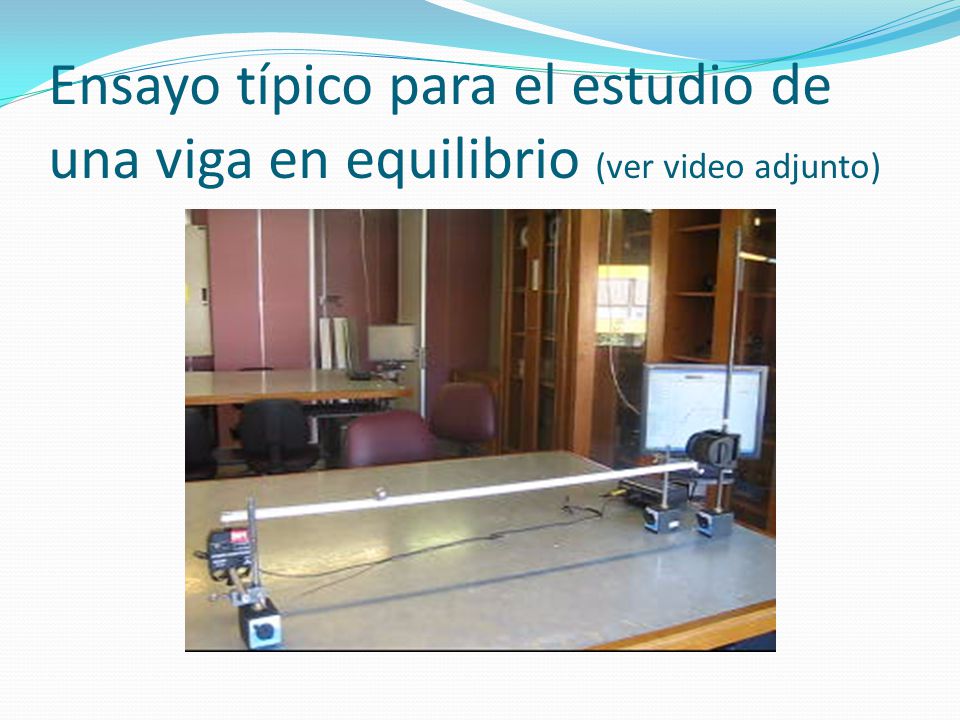

Ensayo típico para el estudio de una viga en equilibrio (ver video adjunto)
8

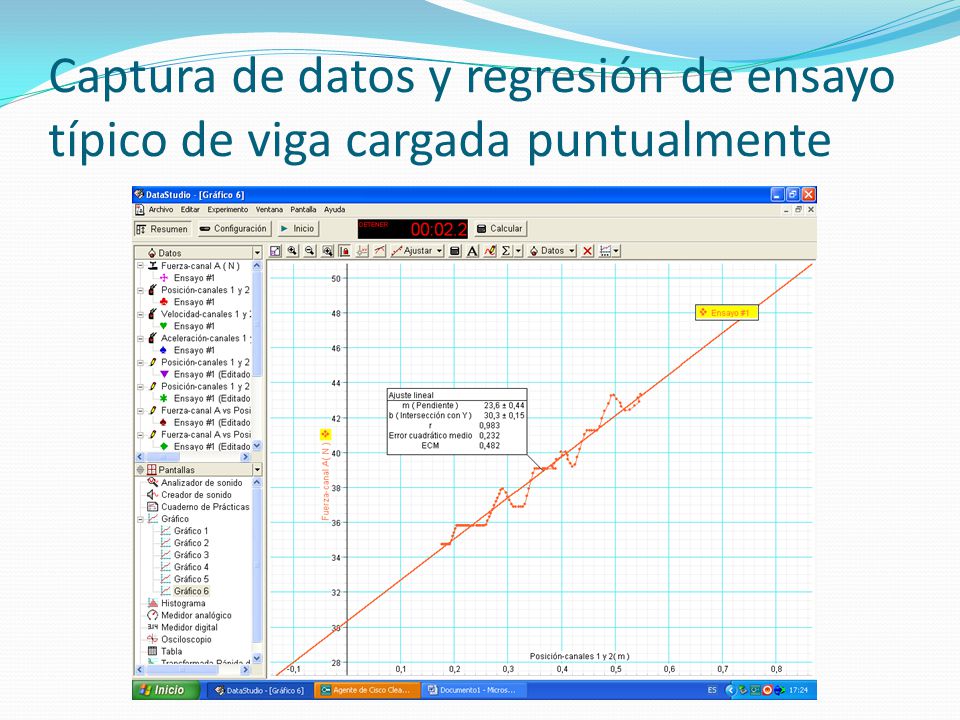

Captura de datos y regresión de ensayo típico de viga cargada puntualmente
9

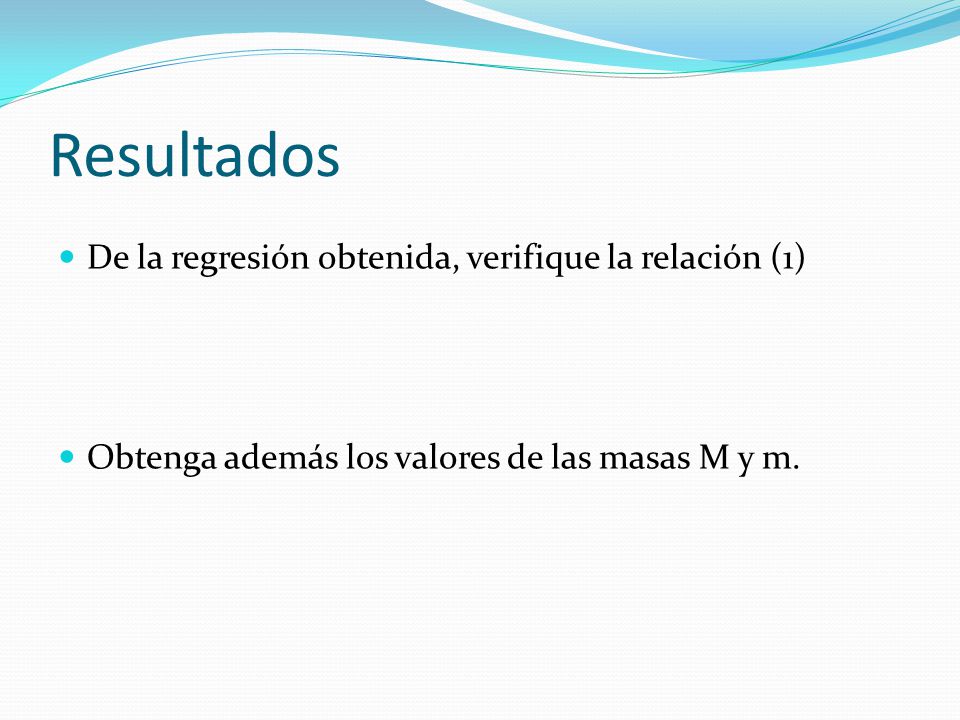

Resultados De la regresión obtenida, verifique la relación (1)
Obtenga además los valores de las masas M y m.
10

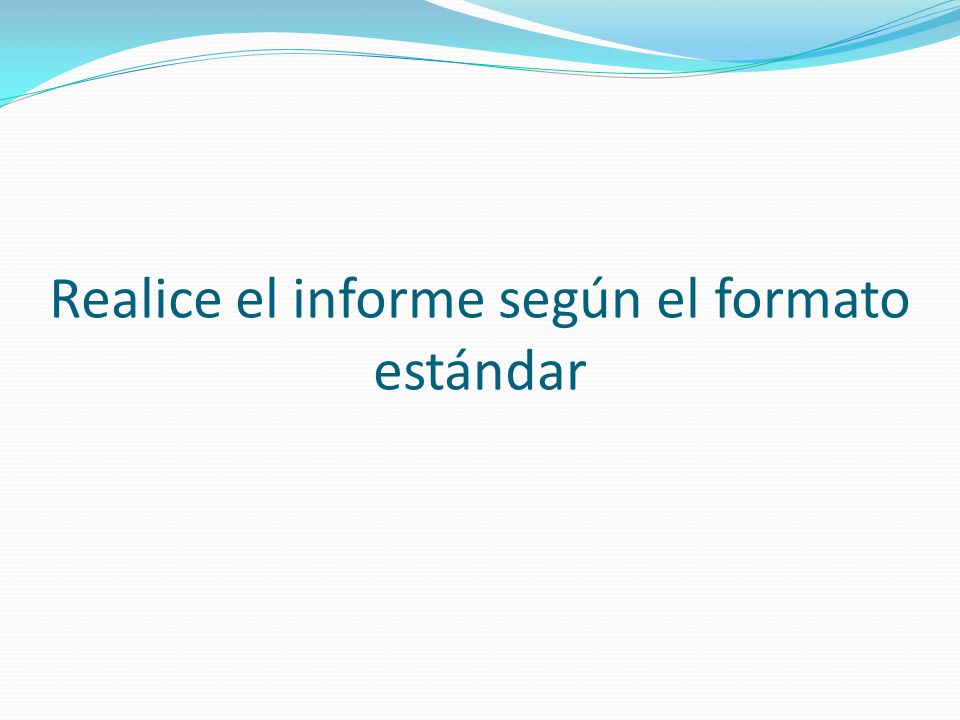

Realice el informe según el formato estándar
