Código TEMP Informe de observación en altitud de la presión, la temperatura, la humedad y el viento.

Presentación del tema: "Código TEMP Informe de observación en altitud de la presión, la temperatura, la humedad y el viento."— Transcripción de la presentación:

1 Código TEMP Informe de observación en altitud de la presión, la temperatura, la humedad y el viento.

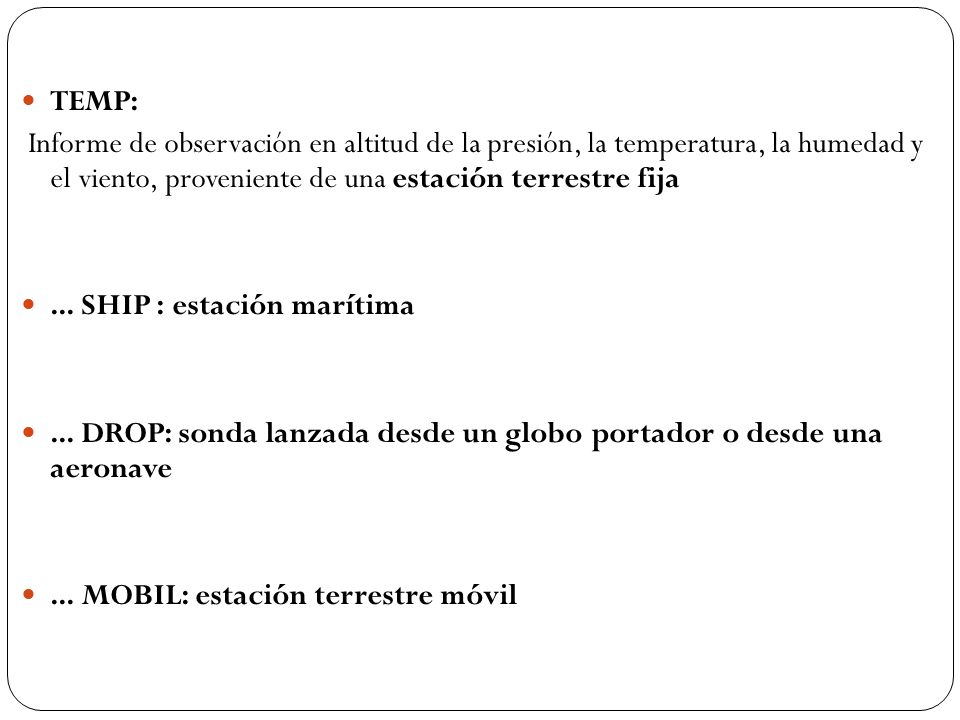

2 TEMP: Informe de observación en altitud de la presión, la temperatura, la humedad y el viento, proveniente de una estación terrestre fija ... SHIP : estación marítima ... DROP: sonda lanzada desde un globo portador o desde una aeronave ... MOBIL: estación terrestre móvil

3 Se compone de cuatro partes
Parte A Parte B Parte C Parte D Las partes A y C corresponden a niveles estándar y las partes B y D corresponden a niveles significativos. hasta 100hPa inclusive Por encima de 100hPa

4 Esta dividida en varias secciones
1) Datos de identificación y de posición 2) Datos relativos a las superficies isobáricas tipo 3) Datos relativos al (a los) nivel(es) de la(s) tropopausa(s) 4) Datos relativos al (a los) nivel(es) de viento máximo(s) y datos relativos a la cortante vertical del viento 5) Datos relativos a los niveles significativos de temperatura y/o de HR 6) Datos relativos a los niveles significativos del viento 7) Datos relativos a la temperatura de la superficie del mar e identificación del sistema de sondeo 8) Datos relativos a las nubes 9) Grupos de claves a elaborar regionalmente 10)Grupos de claves a elaborar nacionalmente

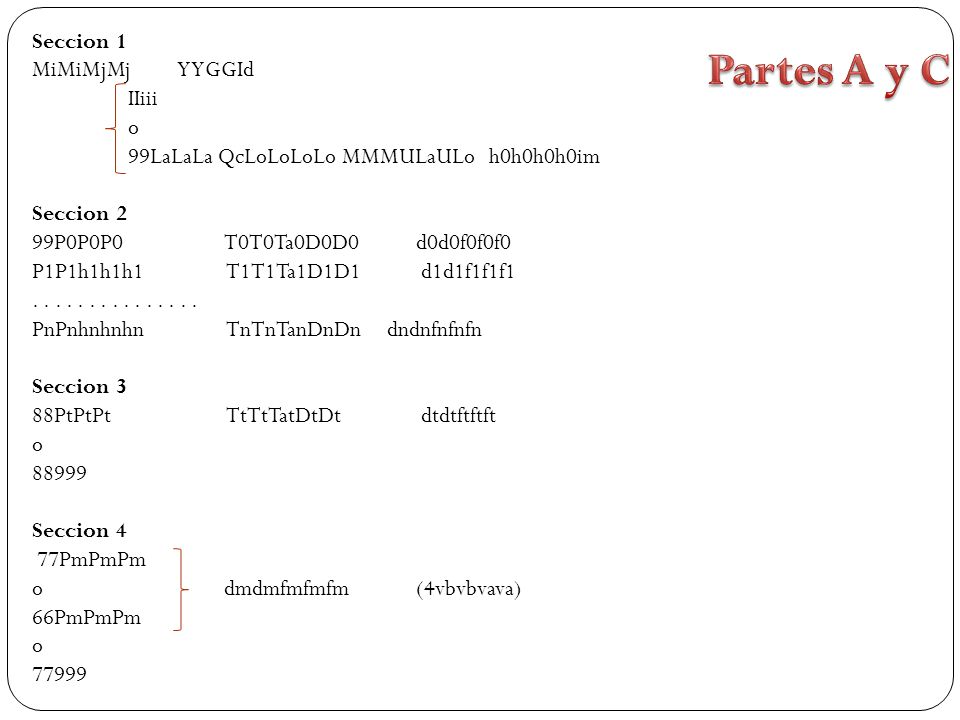

5 Partes A y C Seccion 1 MiMiMjMj YYGGId IIiii o
99LaLaLa QcLoLoLoLo MMMULaULo h0h0h0h0im Seccion 2 99P0P0P0 T0T0Ta0D0D0 d0d0f0f0f0 P1P1h1h1h1 T1T1Ta1D1D1 d1d1f1f1f1 PnPnhnhnhn TnTnTanDnDn dndnfnfnfn Seccion 3 88PtPtPt TtTtTatDtDt dtdtftftft 88999 Seccion 4 77PmPmPm o dmdmfmfmfm (4vbvbvava) 66PmPmPm 77999 Partes A y C

6 Partes A y C Sección 7 31313 srrarasasa 8GGgg (9snTwTwTw) Sección 9
51515 Grupos de claves a elaborar regionalmente 59595 Sección 10 61616 Grupos de claves a elaborar nacionalmente 69696 Partes A y C

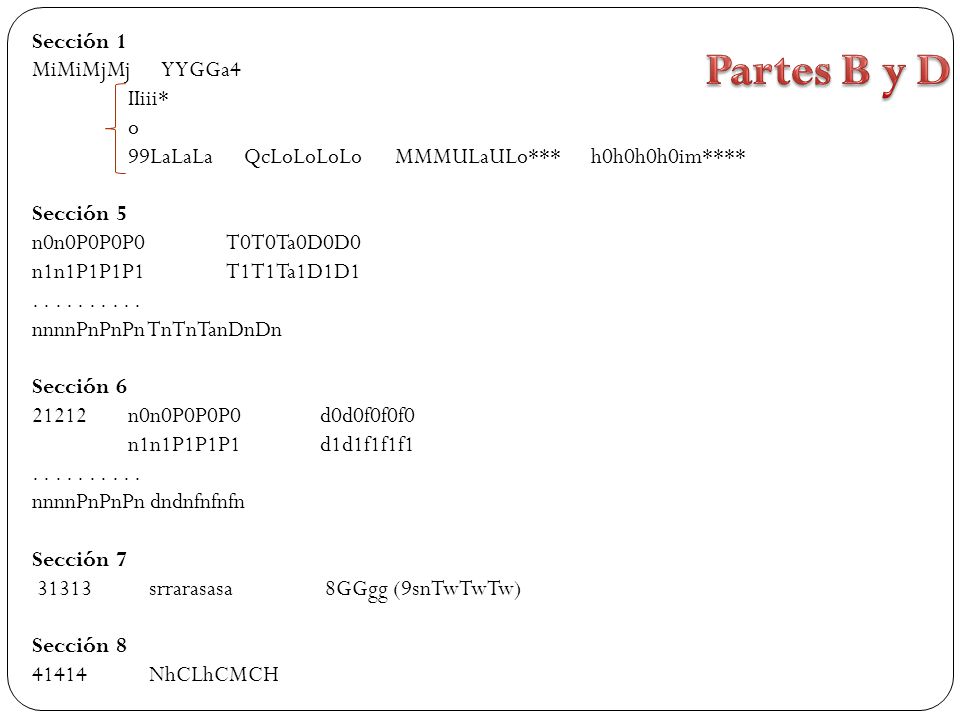

7 Partes B y D Sección 1 MiMiMjMj YYGGa4 IIiii* o
99LaLaLa QcLoLoLoLo MMMULaULo*** h0h0h0h0im**** Sección 5 n0n0P0P0P0 T0T0Ta0D0D0 n1n1P1P1P1 T1T1Ta1D1D1 nnnnPnPnPn TnTnTanDnDn Sección 6 n0n0P0P0P0 d0d0f0f0f0 n1n1P1P1P1 d1d1f1f1f1 nnnnPnPnPn dndnfnfnfn Sección 7 srrarasasa 8GGgg (9snTwTwTw) Sección 8 NhCLhCMCH Partes B y D

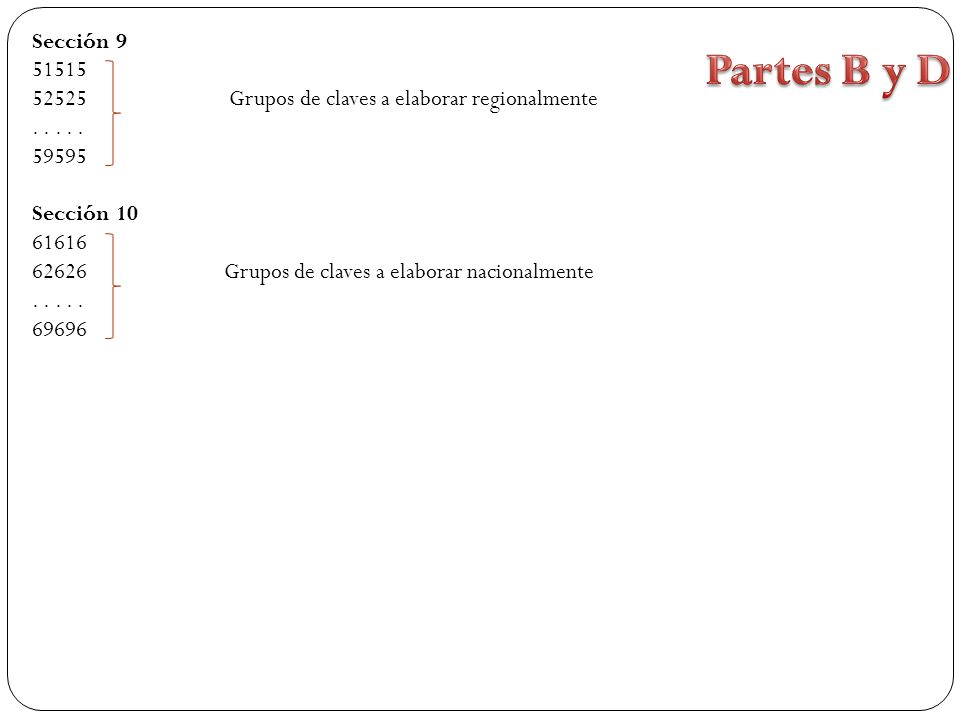

8 Sección 9 51515 Grupos de claves a elaborar regionalmente 59595 Sección 10 61616 Grupos de claves a elaborar nacionalmente 69696 Partes B y D

9 Partes A y C MiMi = TT designan un informe TEMP
Sección 1 MiMiMjMj YYGGId IIiii o (99LaLaLa) (QcLoLoLoLo) (MMMULaULo h0h0h0h0im) MiMi = TT designan un informe TEMP UU designan un informe TEMP SHIP XX designan un informe TEMP DROP II designan un informe TEMP MOBIL. MjMj Identifica la sección del código (AA, BB, CC o DD) YY: Fecha +50 si el viento esta en nudos. Si el viento esta en m/s, Fecha. GG: Hora UTC Id: Indica hasta qué nivel se incluye el dato de viento (tabulado)

10 Partes A y C Posición de la estación:
Sección 1 MiMiMjMj YYGGId IIiii o (99LaLaLa) (QcLoLoLoLo) (MMMULaULo h0h0h0h0im) Posición de la estación: IIiii : Código de una estación terrestre fija 99LaLaLa: para una estación marítima QcLoLoLoLo: para una estación de aeronave, en un globo portador MMMULaULo: para una estación terrestre móvil. Además H0h0h0h0im : elevación de la estación (incluyendo unidades ) y la precisión de la elevación en el caso de estaciones terrestres móviles.

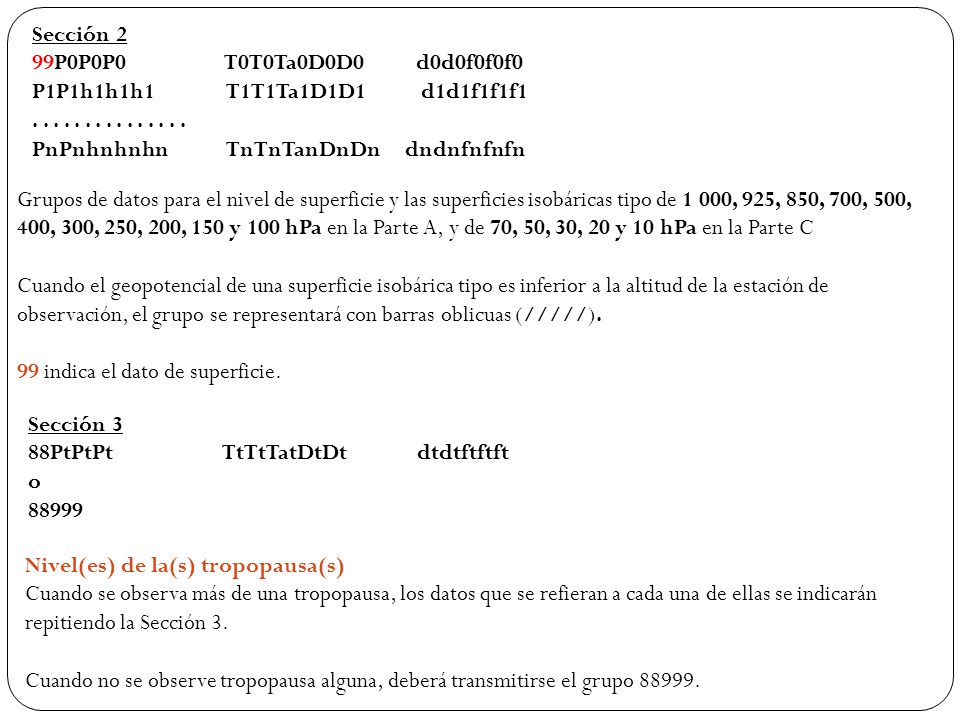

11 Sección 2 99P0P0P0 T0T0Ta0D0D0 d0d0f0f0f0 P1P1h1h1h1 T1T1Ta1D1D1 d1d1f1f1f1 PnPnhnhnhn TnTnTanDnDn dndnfnfnfn Grupos de datos para el nivel de superficie y las superficies isobáricas tipo de 1 000, 925, 850, 700, 500, 400, 300, 250, 200, 150 y 100 hPa en la Parte A, y de 70, 50, 30, 20 y 10 hPa en la Parte C Cuando el geopotencial de una superficie isobárica tipo es inferior a la altitud de la estación de observación, el grupo se representará con barras oblicuas (/////). 99 indica el dato de superficie. Sección 3 88PtPtPt TtTtTatDtDt dtdtftftft o 88999 Nivel(es) de la(s) tropopausa(s) Cuando se observa más de una tropopausa, los datos que se refieran a cada una de ellas se indicarán repitiendo la Sección 3. Cuando no se observe tropopausa alguna, deberá transmitirse el grupo

12 Sección 4 77PmPmPm o dmdmfmfmfm (4vbvbvava) 66PmPmPm o 77999 Nivel(es) de viento máximo(s) y cortante vertical del viento Cuando se observa más de un nivel de viento máximo, se repetirá la seccion 4 para cada uno de ellos Cuando no se observe ningún nivel de viento máximo, deberá trasmitirse el grupo Inicio 77: cuando los datos del nivel de viento máximo no coinciden con el tope del sondeo del viento. Inicio 66: en el caso contrario, es decir, cuando el tope del sondeo del viento corresponde a la mayor velocidad del viento de todo el sondeo. El grupo 4vbvbvava deberá incluirse solamente si se calculan los datos de la cortante vertical del viento. Sección 7 Srrarasasa GGgg (9snTwTwTw) Grupos para indicación de sistema de sondeo, radiosonda, situación del sistema, hora de lanzamiento, temperatura de la superficie del mar

13 Sección 9 51515 Grupos de claves a elaborar regionalmente 59595 La inclusión de los grupos de la Sección 9 deberá ser determinada por decisión regional. Sección 10 61616 Grupos de claves a elaborar nacionalmente 69696 La inclusión de los grupos de la Sección 10 deberá ser determinada por decisión nacional.

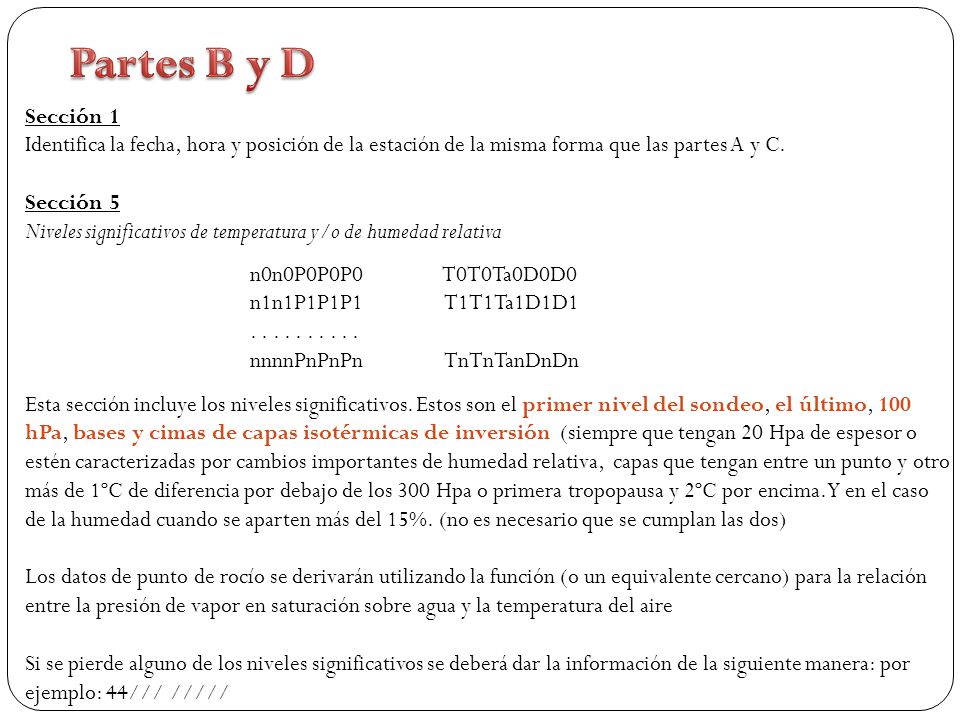

14 Partes B y D Sección 1 Identifica la fecha, hora y posición de la estación de la misma forma que las partes A y C. Sección 5 Niveles significativos de temperatura y/o de humedad relativa Esta sección incluye los niveles significativos. Estos son el primer nivel del sondeo, el último, 100 hPa, bases y cimas de capas isotérmicas de inversión  (siempre que tengan 20 Hpa de espesor o estén caracterizadas por cambios importantes de humedad relativa, capas que tengan entre un punto y otro más de 1ºC de diferencia por debajo de los 300 Hpa o primera tropopausa y 2ºC por encima. Y en el caso de la humedad cuando se aparten más del 15%. (no es necesario que se cumplan las dos) Los datos de punto de rocío se derivarán utilizando la función (o un equivalente cercano) para la relación entre la presión de vapor en saturación sobre agua y la temperatura del aire Si se pierde alguno de los niveles significativos se deberá dar la información de la siguiente manera: por ejemplo: 44/// ///// n0n0P0P0P0 T0T0Ta0D0D0 n1n1P1P1P1 T1T1Ta1D1D1 nnnnPnPnPn TnTnTanDnDn

15 “Niveles significativos obligatorios":
a) el nivel de superficie y el nivel más alto alcanzado por el sondeo, o el nivel de referencia de la aeronave y el nivel final en el caso de sondeos descendentes; b) un nivel entre 110 y 100 hPa; c) las bases y las cimas de las capas de inversión e isotérmicas que tengan por lo menos 20 hPa de espesor, a condición de que la base de la capa esté situada por debajo del más elevado de los dos niveles siguientes: el nivel de 300 hPa o el de la primera tropopausa; d) las bases y las cimas de las capas de inversión que se caractericen por un cambio en la temperatura de por lo menos 2,5°C o un cambio en la humedad relativa de por lo menos 20 por ciento, a condición de que la base de la capa esté situada por debajo del más elevado de los dos niveles siguientes: el nivel de 300 hPa o el de la primera tropopausa.

16 Sección 6 Niveles significativos del viento Los datos de niveles significativos deberán ser elegidos de modo tal que por sí solos permitirán reconstruir el perfil de viento con la suficiente exactitud para uso práctico. En las Partes B y D, una capa sobre la cual se carece de datos se indicará notificando los niveles límite de la capa más un nivel de barras oblicuas (/////) para indicar la capa de datos faltantes, siempre y cuando dicha capa tenga un espesor de al menos 50 hPa. Por ejemplo: 33P3P3P3 d3d3f3f3f /// ///// 55P5P5P5 d5d5f5f5f5 donde los niveles 33 y 55 son los niveles límite, y 44 indica la capa respecto de la cual se carece de datos. n0n0P0P0P0 d0d0f0f0f0 n1n1P1P1P1 d1d1f1f1f1 nnnnPnPnPn dndnfnfnfn

17 Sección 7 Grupos para indicación de sistema de sondeo, radiosonda, situación del sistema, hora de lanzamiento, temperatura de la superficie del mar (igual que en las partes a y c) La Sección 7 es una sección obligatoria y deberá comunicarse siempre. Los grupos srrarasasa y 8GGgg son obligatorios para todos los informes TEMP: TEMP, TEMP SHIP, TEMP DROP y TEMP MOBIL. En los informes TEMP SHIP se incluirá también el grupo 9snTwTwTw. srrarasasa 8GGgg (9snTwTwTw) Sección 8: Datos de las nubes En los informes TEMP, TEMP SHIP y TEMP MOBIL, esta sección se utilizará para notificar datos de nubes, la codificación será como en el código SYNOP. Esta sección no se incluirá en los informes TEMP DROP. Secciones 9 y 10: idem partes A y C.

18 Ejemplo TTAA = TTAA: Código TEMP parte A 58001: 58 - Indica la fecha. A este valor se le sumará 50 si los datos de viento se han de expresar en Nudos. En cambio, se mantendrá inalterado si el viento se ha de expresar en metros por segundo. (día 26, datos de viento en nudos) 00 -Hora UTC 1 – Código del ultimo nivel para el cual se incluye el dato de viento 83928: código de estación (Uruguaiana AERO). 99003: El primer dato de la sección A corresponde al nivel de superficie y se encabeza con al numero 99 024 – indica la presión en superficie en hPa y décimas de hPa omitida la cifra de los millares (1003 hPa)

19 TTAA = 17641: – Temperatura en superficie en ºC y décimas de grado. Si el dato de temperatura es positivo entonces el valor de la décima de grado será par, si el dato de temperatura es negativo el valor de la décima de grado será impar (17.6ºC) 41 - Depresión del punto de rocío (diferencia entre la temperatura y la  temperatura de rocío). 06002: - 060: Direccion del viento. Si el tercer valor es 0 o 5, pero para valore de 1 o 6 debera redondearse a 0 o 5 el ultimo digito de la direccion de viento. 02 – Velocidad del viento. Para valores inferiores a los 100 Kt (f0 será 0 ó 5). Para valores sobre 100 Kt, f0 será 1 ó 6  00103: Nivel estandar de presion, tabulado (00 corresponde a 1000hPa) Altura en metros geopotenciales (hasta 500Hpa en metros, los miles se deben adjudicar en base a las alturas típicas de cada superficie estándar. Por encima de 500 Hpa se lee en decámetros). Entonces corresponde a 103 m la altura geopotencial del nivel de 1000hPa.

20 TTAA = 19050: Como en superficie corresponde a la temperatura y depresion del punto de rocio. 190 - Temperatura del nivel de 1000hPa (19.0°C). 50 - Depresión del punto de rocío (diferencia entre la temperatura y temperatura de rocío). (Td=14°C) 02510: Direccion del viento. 10 – Velocidad del viento en nudos. Nivel estandar de presion, tabulado (92 corresponde a 925hPa) Altura en metros geopotenciales). (Altura geopot: 776 ) 17245: 172 – Corresponde a 17.2 °C de temperatura del nivel. 45 – Corresponde a 4.5°C de depresión del punto de rocío. 35518: 355 – Dirección de viento 18 – Intensidad del viento en nudos.

21 TTAA = Grupos correspondientes al nivel de 850 hPa. TTAA = Grupos correspondientes al nivel de 700 hPa.

22 TTAA = Grupos correspondientes al nivel de 500 hPa.

23 TTAA = Grupos correspondientes al nivel de 400 hPa. TTAA = Grupos correspondientes al nivel de 300 hPa.

24 TTAA = Grupos correspondientes al nivel de 250 hPa. TTAA = Grupos correspondientes al nivel de 200 hPa.

25 TTAA = Grupos correspondientes al nivel de 150 hPa. TTAA = Grupos correspondientes al nivel de 100 hPa.

26 TTAA = 88187: - 88 indica que comienza la sección 3, información del nivel de la tropopausa. 187 – Presión a la que se encuentra la tropopausa (187 hPa) 60362: 603 – Temperatura del nivel de la tropopausa (-60.3°C) 62 – Depresión del punto de rocío. (Td: -72.3°C) 29586: Dirección e intensidad del viento en el nivel de la tropopausa. 125: dirección 86: intensidad en nudos. 77187: 77 indica que comienza la sección 4, datos del nivel de viento máximo. 187: presión del nivel del viento máximo. 29586: 295: dirección del viento máximo. 86: intensidad en nudos del viento máximo. 43013: 30 corresponde a la cortante ascendente 13 corresponde a la cortante descendente.
