1 IS5706.TI aplicada a la Empresa Universidad Tecnológica de México MTI Fernando Carlos Rivero Esqueda

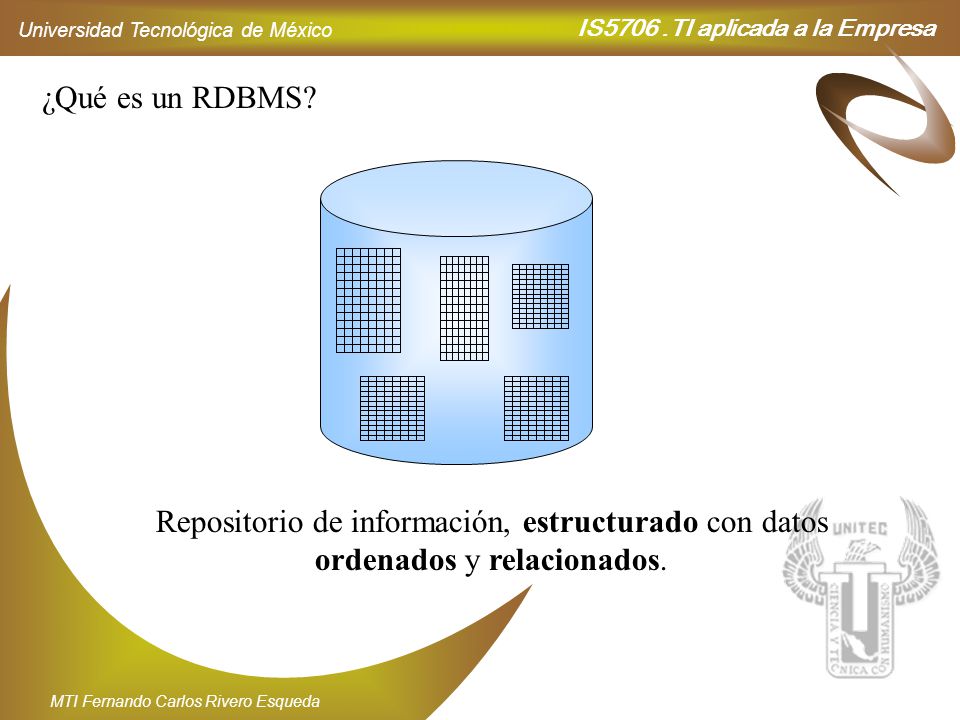

2 IS5706.TI aplicada a la Empresa Universidad Tecnológica de México MTI Fernando Carlos Rivero Esqueda ¿Qué es un RDBMS? Repositorio de información, estructurado con datos ordenados y relacionados.

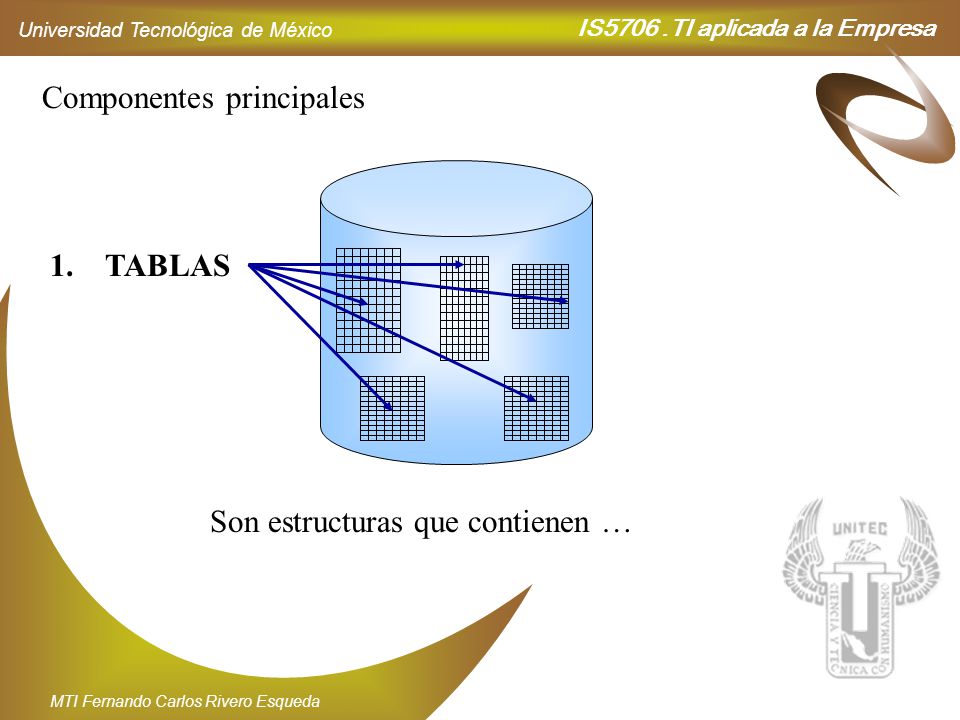

3 IS5706.TI aplicada a la Empresa Universidad Tecnológica de México MTI Fernando Carlos Rivero Esqueda Componentes principales 1. TABLAS Son estructuras que contienen …

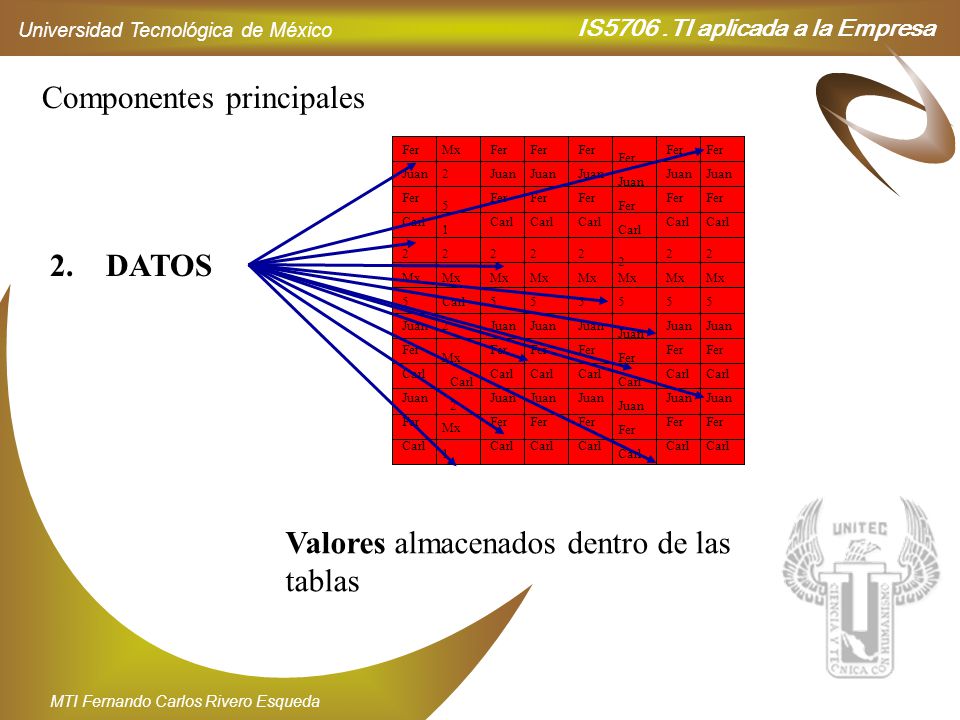

4 IS5706.TI aplicada a la Empresa Universidad Tecnológica de México MTI Fernando Carlos Rivero Esqueda 2. DATOS Valores almacenados dentro de las tablas Fer Juan Carl 22 Mx 5 Fer Juan Carl Fer Juan Carl Mx 1 5 2 Carl 2 Mx Carl 2 Mx 1 Fer Juan Carl 2 Mx 5 Fer Juan Carl Fer Juan Carl Fer Juan Carl 2 Mx 5 Fer Juan Carl Fer Juan Carl Fer Juan Carl 2 Mx 5 Fer Juan Carl Fer Juan Carl Fer Juan Carl 2 Mx 5 Fer Juan Carl Fer Juan Carl Fer Juan Carl 2 Mx 5 Fer Juan Carl Fer Juan Carl Fer Juan Carl 2 Mx 5 Fer Juan Carl Fer Juan Carl Componentes principales

5 IS5706.TI aplicada a la Empresa Universidad Tecnológica de México MTI Fernando Carlos Rivero Esqueda 1.Campos (Columnas) MatrículaNombreMailTelDirecSem PromBeca 2.Registros (Renglones) Componentes de las TABLAS

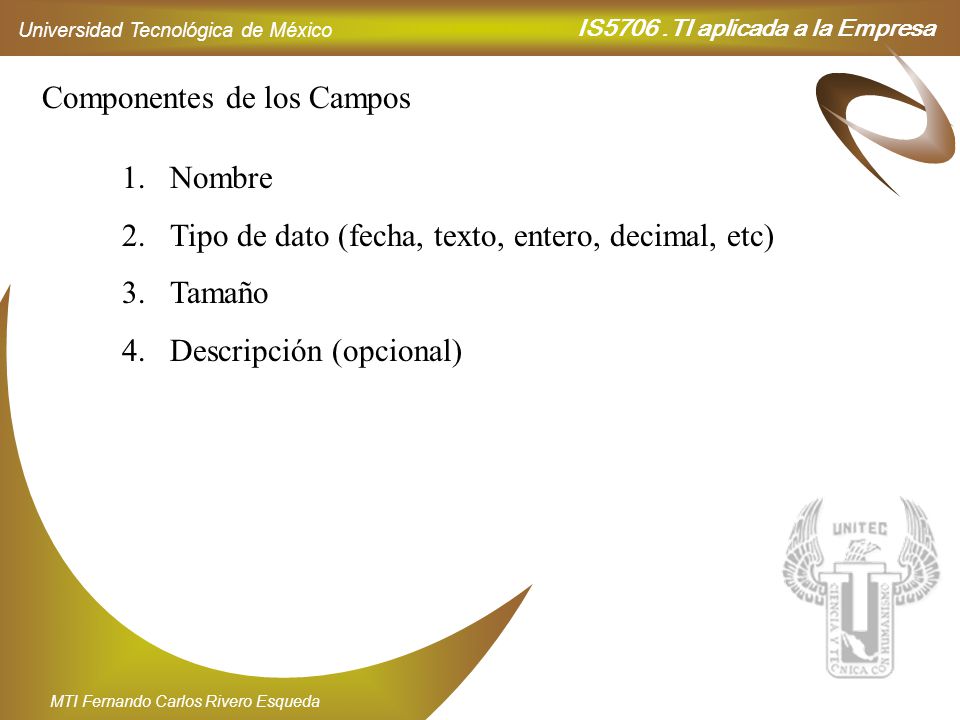

6 IS5706.TI aplicada a la Empresa Universidad Tecnológica de México MTI Fernando Carlos Rivero Esqueda 1.Nombre 2.Tipo de dato (fecha, texto, entero, decimal, etc) 3.Tamaño 4.Descripción (opcional) Componentes de los Campos

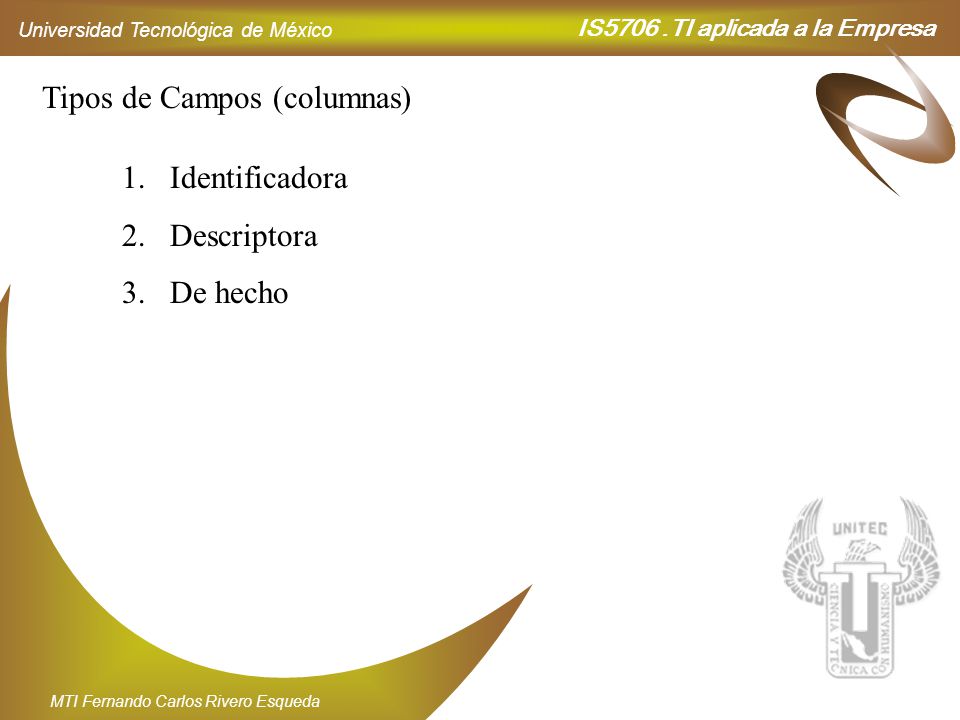

7 IS5706.TI aplicada a la Empresa Universidad Tecnológica de México MTI Fernando Carlos Rivero Esqueda 1.Identificadora 2.Descriptora 3.De hecho Tipos de Campos (columnas)

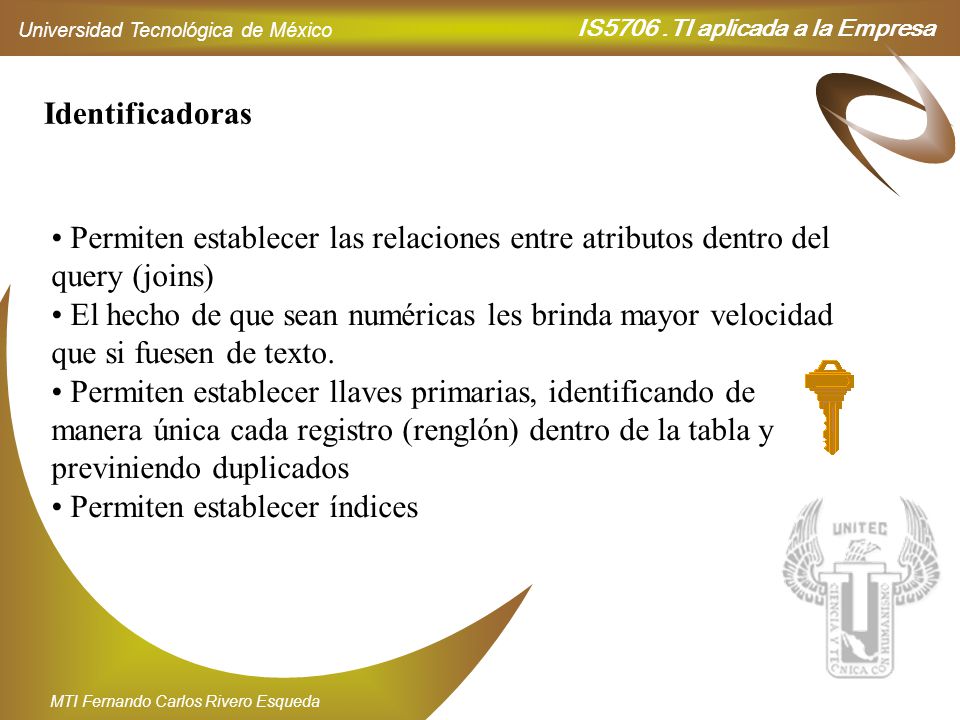

8 IS5706.TI aplicada a la Empresa Universidad Tecnológica de México MTI Fernando Carlos Rivero Esqueda Identificadoras Permiten establecer las relaciones entre atributos dentro del query (joins) El hecho de que sean numéricas les brinda mayor velocidad que si fuesen de texto. Permiten establecer llaves primarias, identificando de manera única cada registro (renglón) dentro de la tabla y previniendo duplicados Permiten establecer índices

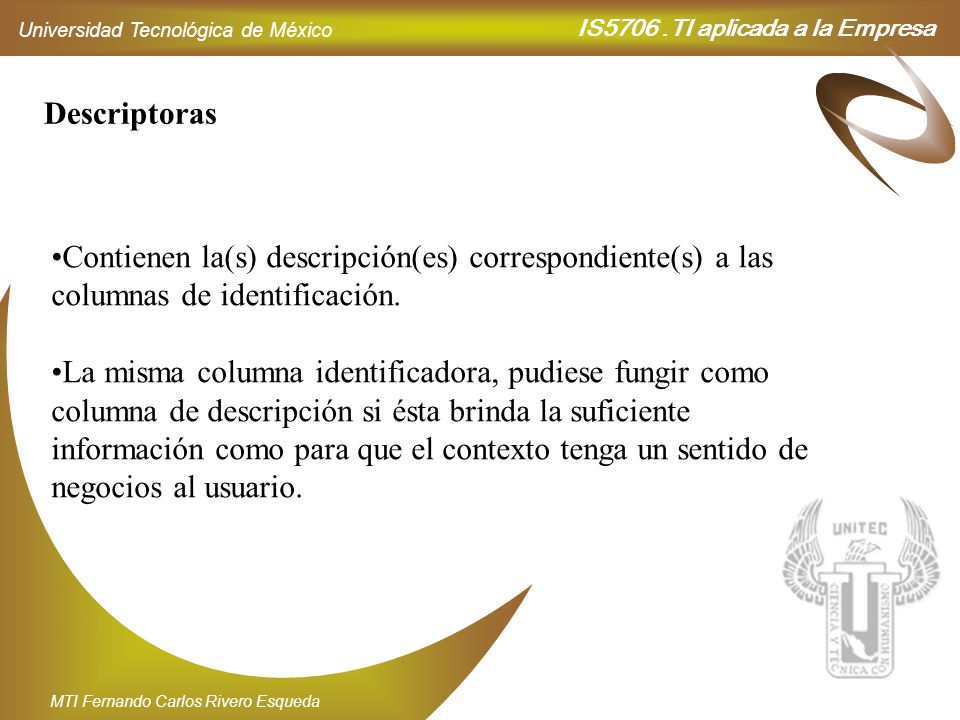

9 IS5706.TI aplicada a la Empresa Universidad Tecnológica de México MTI Fernando Carlos Rivero Esqueda Descriptoras Contienen la(s) descripción(es) correspondiente(s) a las columnas de identificación. La misma columna identificadora, pudiese fungir como columna de descripción si ésta brinda la suficiente información como para que el contexto tenga un sentido de negocios al usuario.

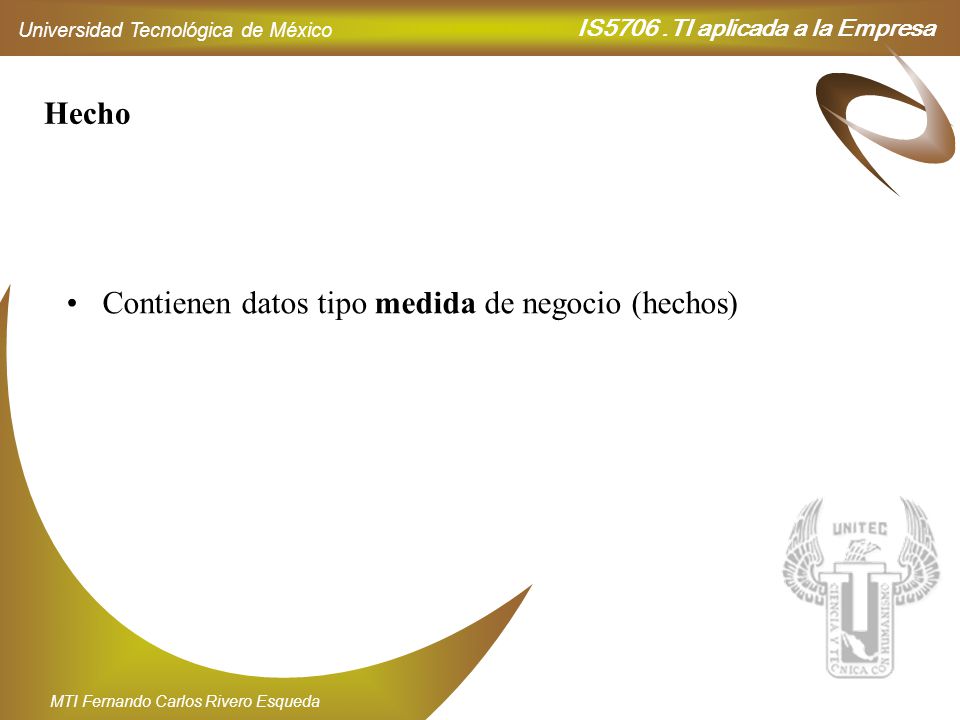

10 IS5706.TI aplicada a la Empresa Universidad Tecnológica de México MTI Fernando Carlos Rivero Esqueda Hecho Contienen datos tipo medida de negocio (hechos)

11 IS5706.TI aplicada a la Empresa Universidad Tecnológica de México MTI Fernando Carlos Rivero Esqueda Asociación lógica de los campos de una tabla Unen la información en la base de datos Ayudan a evitar el tener una sola tabla masiva con todos los datos y campos. Relaciones

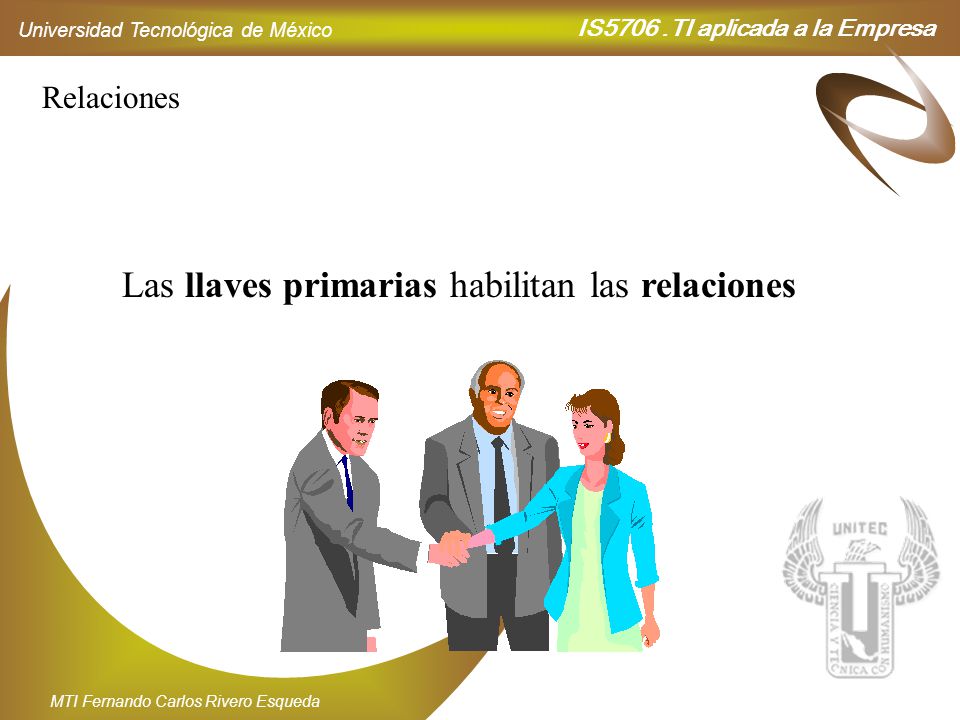

12 IS5706.TI aplicada a la Empresa Universidad Tecnológica de México MTI Fernando Carlos Rivero Esqueda Las llaves primarias habilitan las relaciones Relaciones

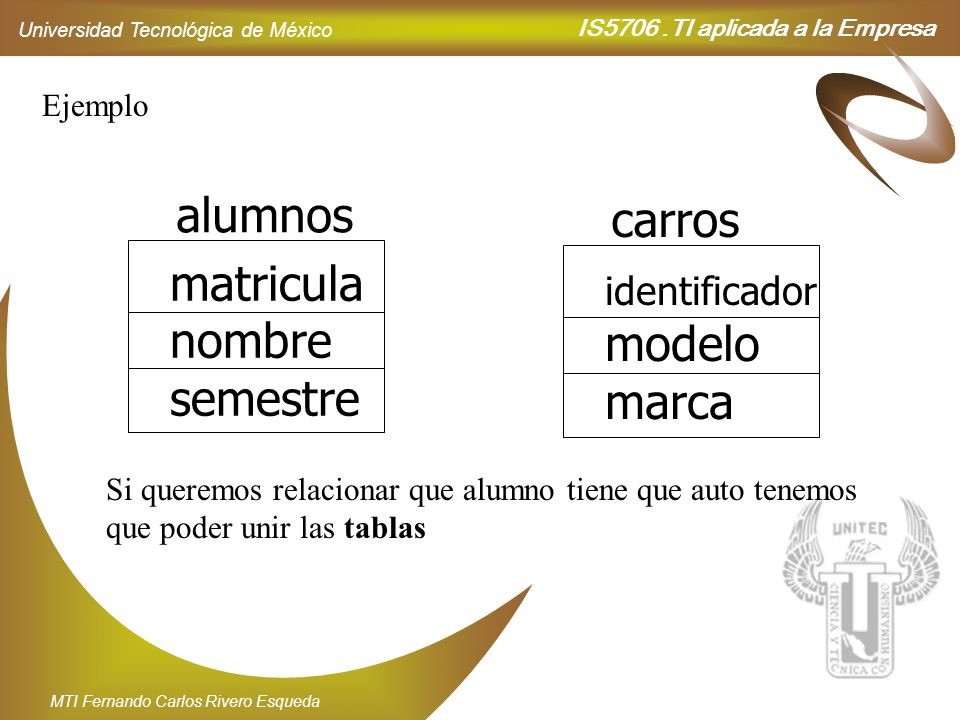

13 IS5706.TI aplicada a la Empresa Universidad Tecnológica de México MTI Fernando Carlos Rivero Esqueda alumnos matricula nombre semestre carros identificador modelo marca Si queremos relacionar que alumno tiene que auto tenemos que poder unir las tablas Ejemplo

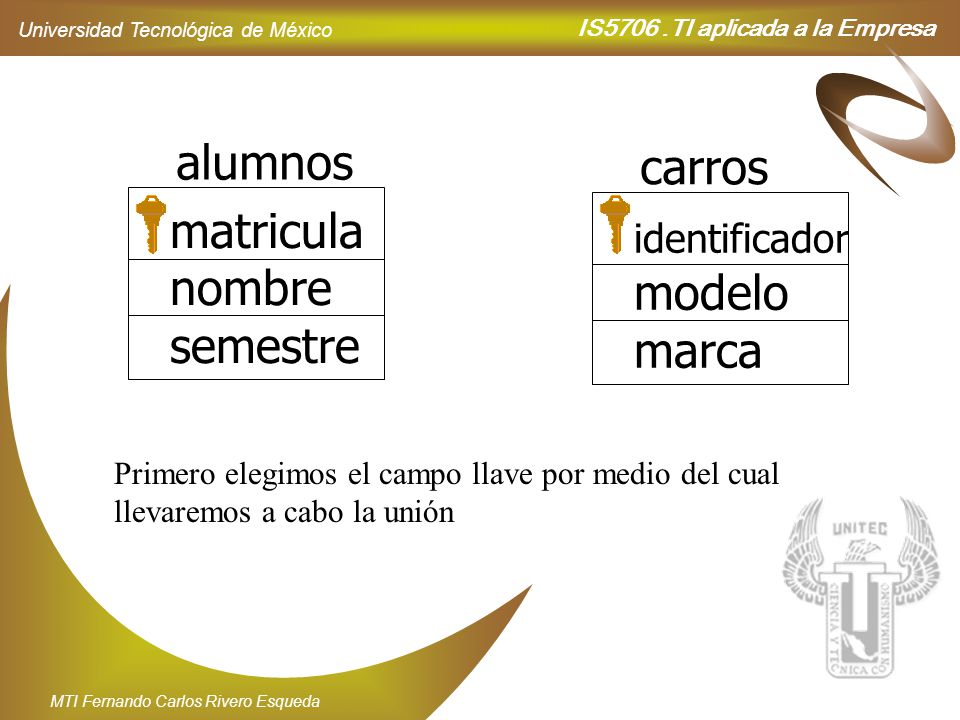

14 IS5706.TI aplicada a la Empresa Universidad Tecnológica de México MTI Fernando Carlos Rivero Esqueda alumnos matricula nombre semestre carros identificador modelo marca Primero elegimos el campo llave por medio del cual llevaremos a cabo la unión

15 IS5706.TI aplicada a la Empresa Universidad Tecnológica de México MTI Fernando Carlos Rivero Esqueda carros identificador modelo marca Después agregamos uno de los campo llaves a una tabla y pasara a ser una llave secundaria o foránea alumnos matricula nombre semestre identificador

16 IS5706.TI aplicada a la Empresa Universidad Tecnológica de México MTI Fernando Carlos Rivero Esqueda

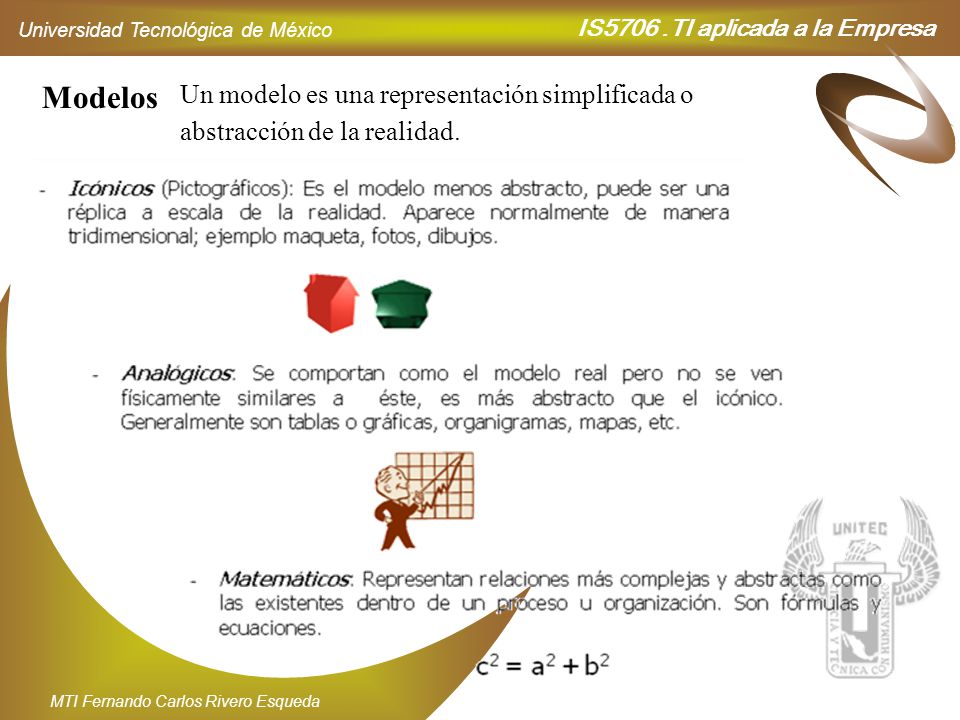

17 IS5706.TI aplicada a la Empresa Universidad Tecnológica de México MTI Fernando Carlos Rivero Esqueda Modelos Un modelo es una representación simplificada o abstracción de la realidad.

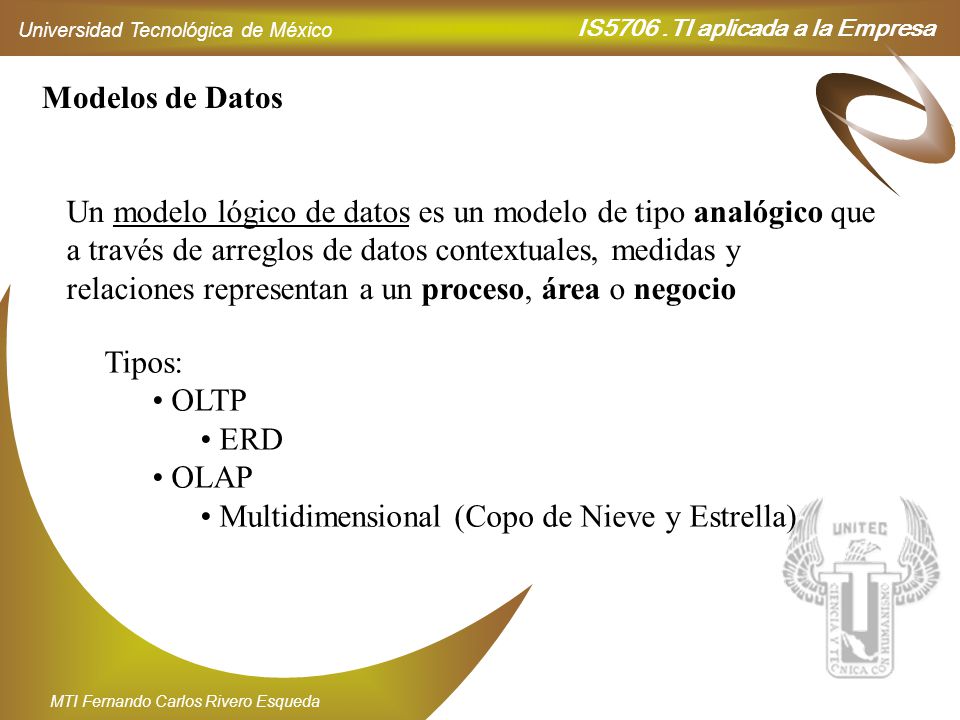

18 IS5706.TI aplicada a la Empresa Universidad Tecnológica de México MTI Fernando Carlos Rivero Esqueda Modelos de Datos Un modelo lógico de datos es un modelo de tipo analógico que a través de arreglos de datos contextuales, medidas y relaciones representan a un proceso, área o negocio Tipos: OLTP ERD OLAP Multidimensional (Copo de Nieve y Estrella)

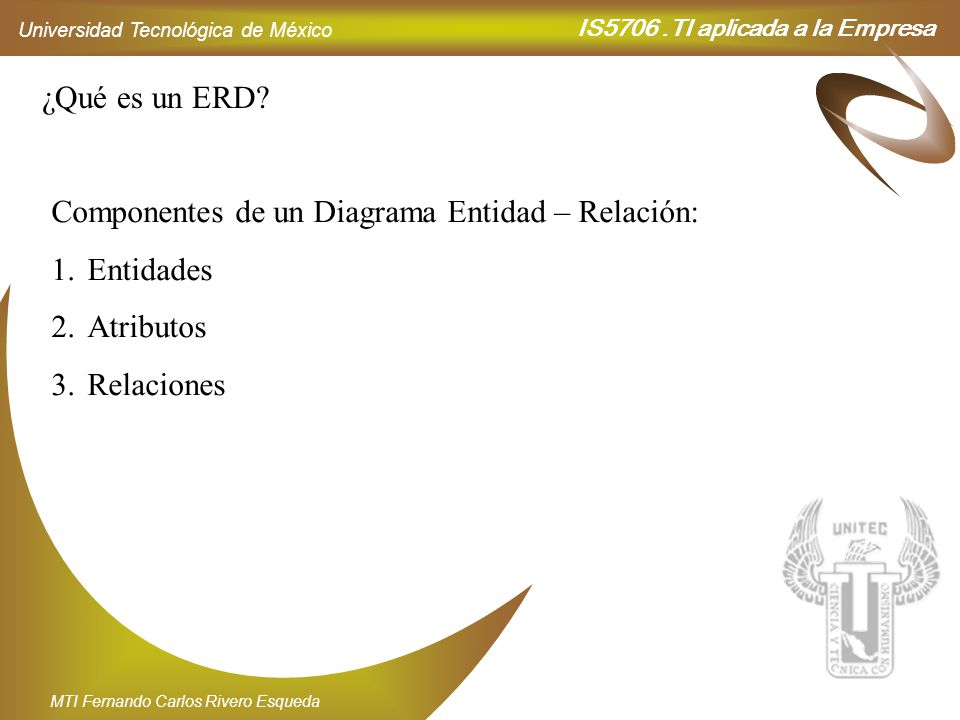

19 IS5706.TI aplicada a la Empresa Universidad Tecnológica de México MTI Fernando Carlos Rivero Esqueda ¿Qué es un ERD? Componentes de un Diagrama Entidad – Relación: 1.Entidades 2.Atributos 3.Relaciones

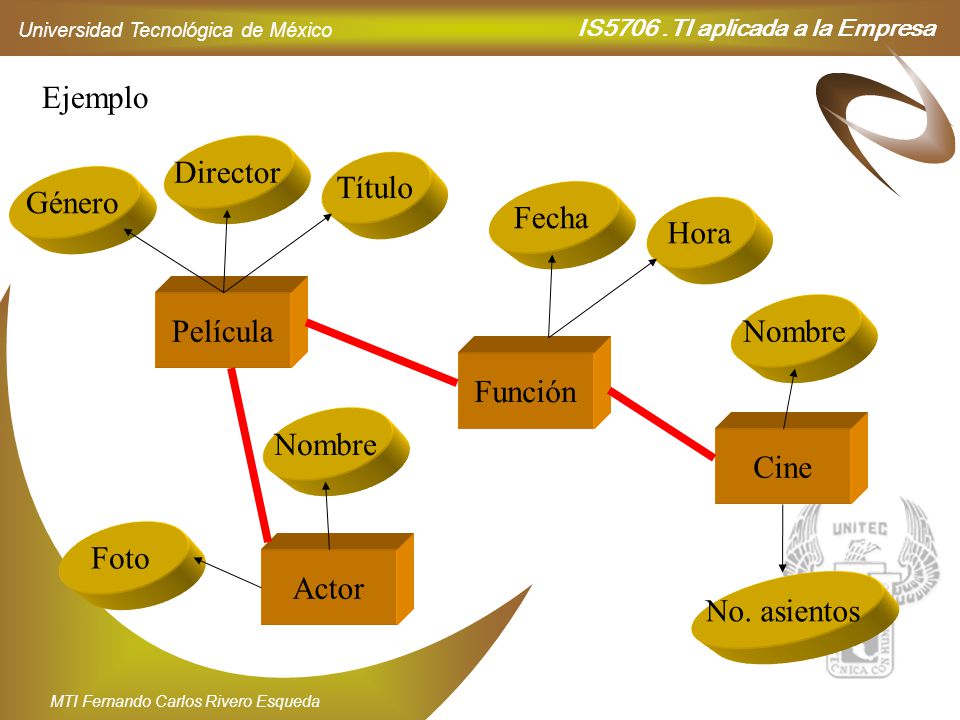

20 IS5706.TI aplicada a la Empresa Universidad Tecnológica de México MTI Fernando Carlos Rivero Esqueda Ejemplo Película Función Cine Actor Título Director Género Hora Fecha Nombre No. asientos Nombre Foto

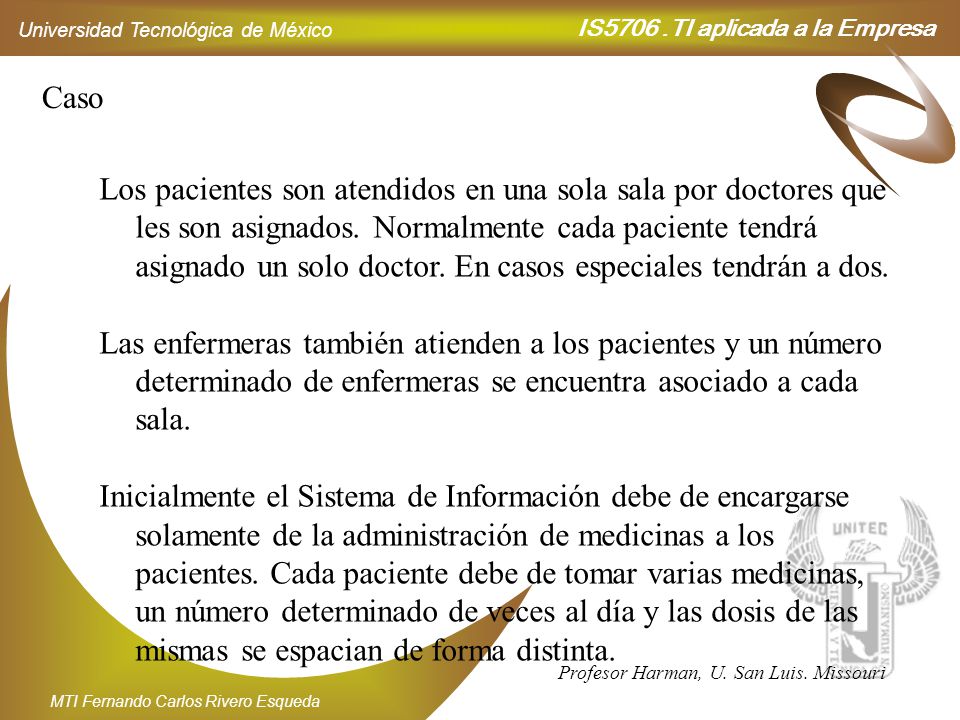

21 IS5706.TI aplicada a la Empresa Universidad Tecnológica de México MTI Fernando Carlos Rivero Esqueda Caso Los pacientes son atendidos en una sola sala por doctores que les son asignados. Normalmente cada paciente tendrá asignado un solo doctor. En casos especiales tendrán a dos. Las enfermeras también atienden a los pacientes y un número determinado de enfermeras se encuentra asociado a cada sala. Inicialmente el Sistema de Información debe de encargarse solamente de la administración de medicinas a los pacientes. Cada paciente debe de tomar varias medicinas, un número determinado de veces al día y las dosis de las mismas se espacian de forma distinta. Profesor Harman, U. San Luis. Missouri

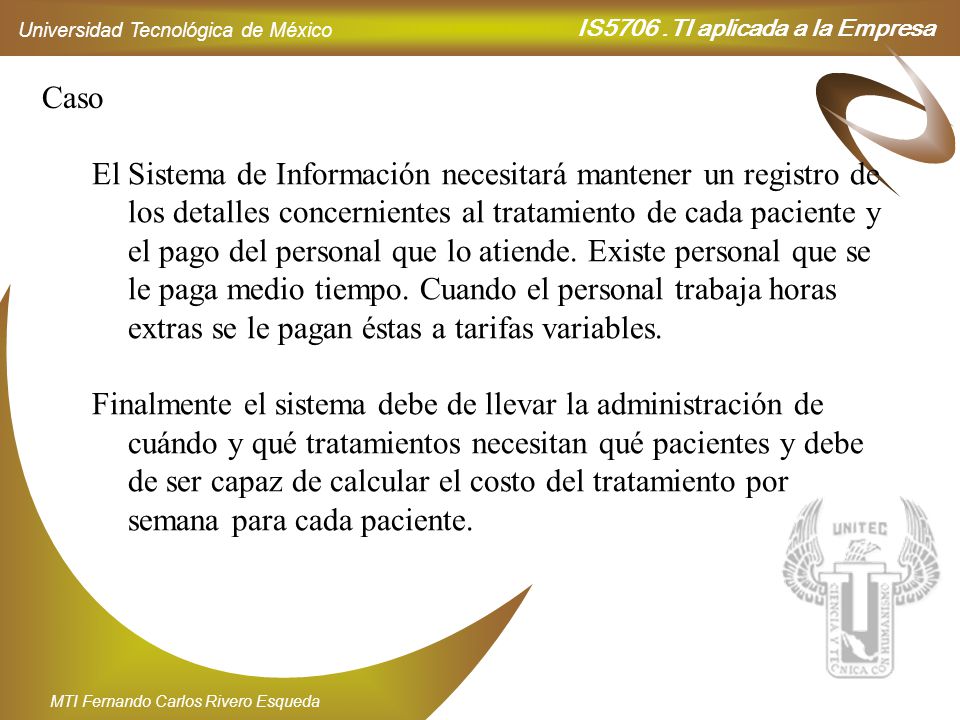

22 IS5706.TI aplicada a la Empresa Universidad Tecnológica de México MTI Fernando Carlos Rivero Esqueda Caso El Sistema de Información necesitará mantener un registro de los detalles concernientes al tratamiento de cada paciente y el pago del personal que lo atiende. Existe personal que se le paga medio tiempo. Cuando el personal trabaja horas extras se le pagan éstas a tarifas variables. Finalmente el sistema debe de llevar la administración de cuándo y qué tratamientos necesitan qué pacientes y debe de ser capaz de calcular el costo del tratamiento por semana para cada paciente.

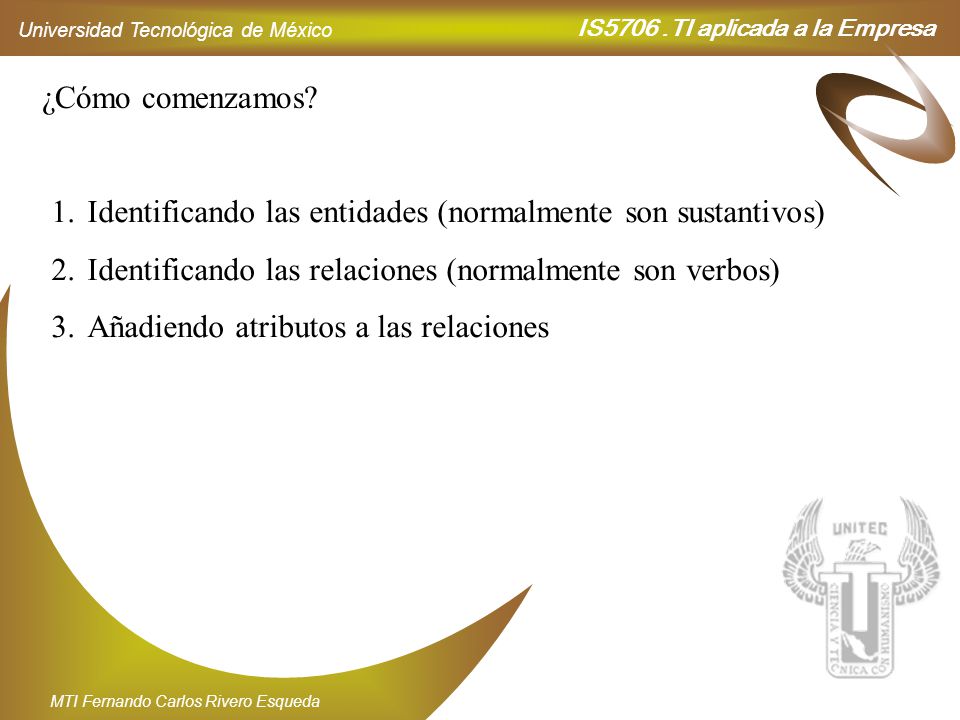

23 IS5706.TI aplicada a la Empresa Universidad Tecnológica de México MTI Fernando Carlos Rivero Esqueda ¿Cómo comenzamos? 1.Identificando las entidades (normalmente son sustantivos) 2.Identificando las relaciones (normalmente son verbos) 3.Añadiendo atributos a las relaciones

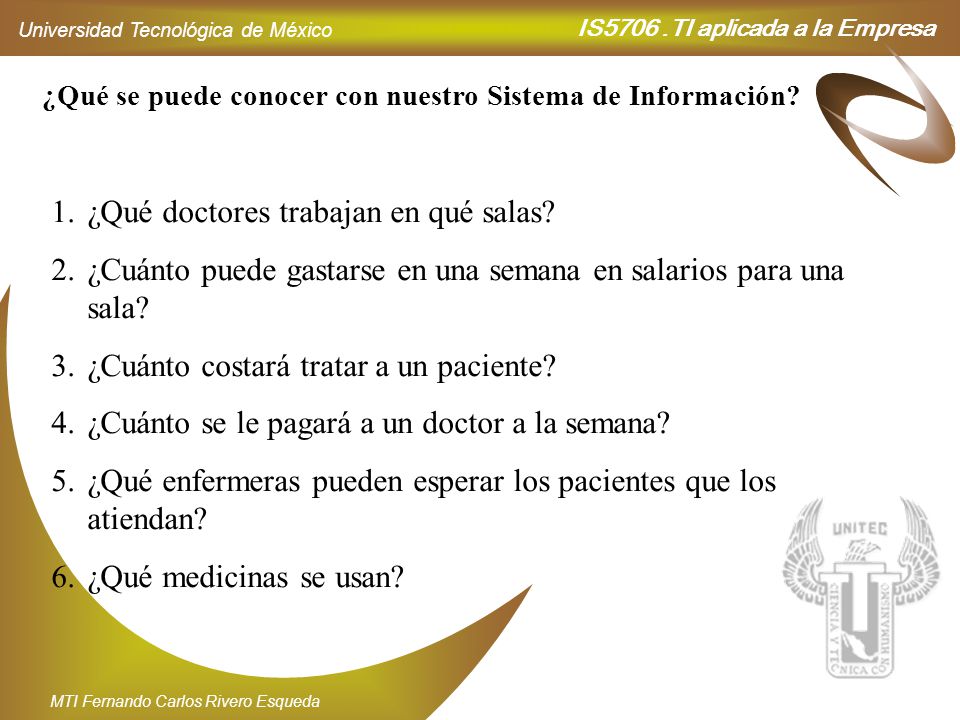

24 IS5706.TI aplicada a la Empresa Universidad Tecnológica de México MTI Fernando Carlos Rivero Esqueda ¿Qué se puede conocer con nuestro Sistema de Información? 1.¿Qué doctores trabajan en qué salas? 2.¿Cuánto puede gastarse en una semana en salarios para una sala? 3.¿Cuánto costará tratar a un paciente? 4.¿Cuánto se le pagará a un doctor a la semana? 5.¿Qué enfermeras pueden esperar los pacientes que los atiendan? 6.¿Qué medicinas se usan?

25 IS5706.TI aplicada a la Empresa Universidad Tecnológica de México MTI Fernando Carlos Rivero Esqueda Simbología Entidad Atributo Relación

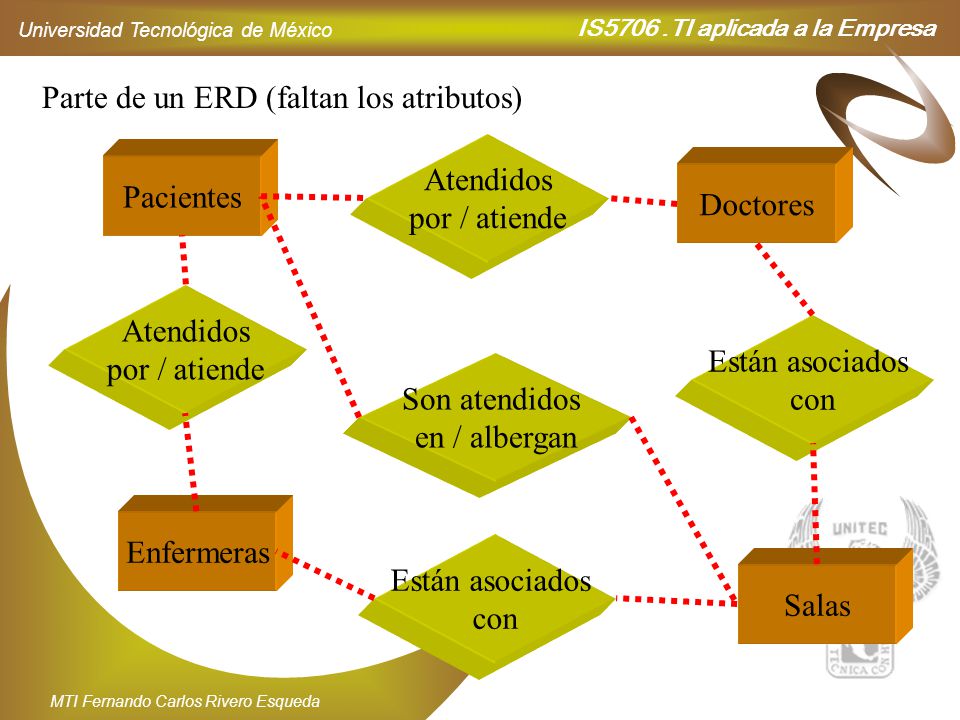

26 IS5706.TI aplicada a la Empresa Universidad Tecnológica de México MTI Fernando Carlos Rivero Esqueda Parte de un ERD (faltan los atributos) Pacientes Atendidos por / atiende Enfermeras Doctores Salas Atendidos por / atiende Son atendidos en / albergan Están asociados con Están asociados con
