1 La cavitación en la Limpieza DeckblattDeckblatt

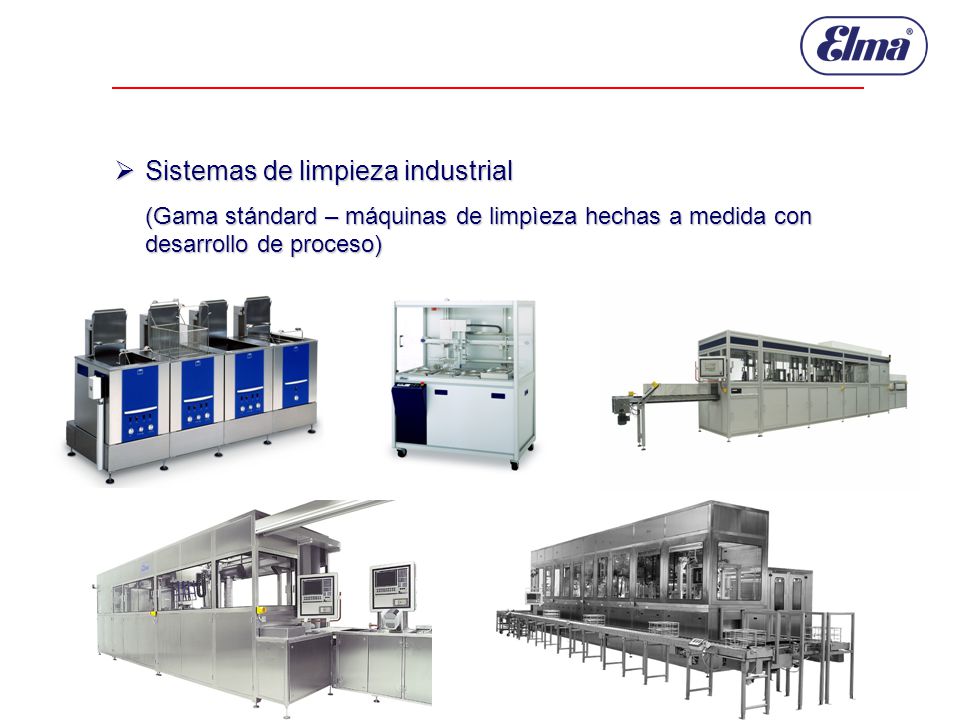

2 Kurzpräsentation ELMA 6Kurzpräsentation ELMA 6  Sistemas de limpieza industrial (Gama stándard – máquinas de limpìeza hechas a medida con desarrollo de proceso)

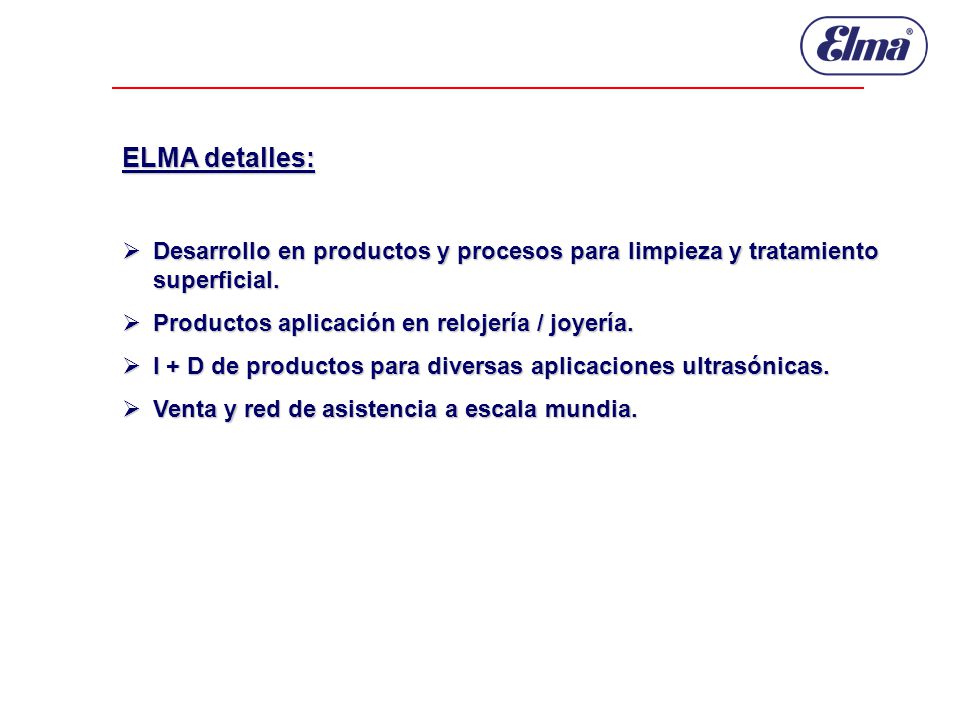

3 Kurzpräsentation ELMA 11Kurzpräsentation ELMA 11 ELMA detalles:  Desarrollo en productos y procesos para limpieza y tratamiento superficial.  Productos aplicación en relojería / joyería.  I + D de productos para diversas aplicaciones ultrasónicas.  Venta y red de asistencia a escala mundia.

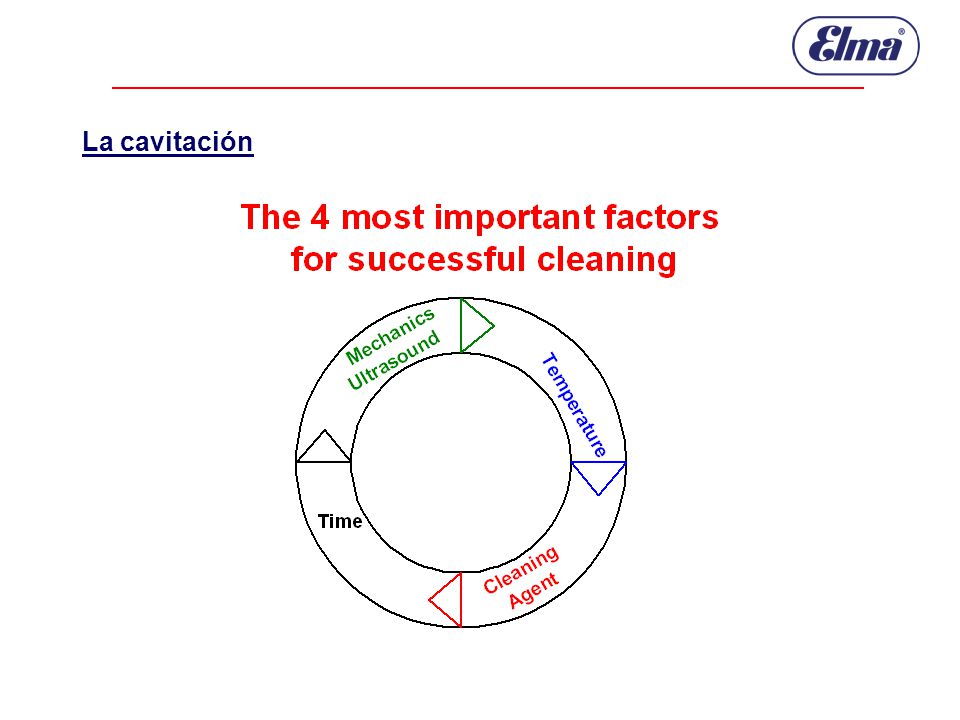

4 EntwicklungEntwicklung La cavitación

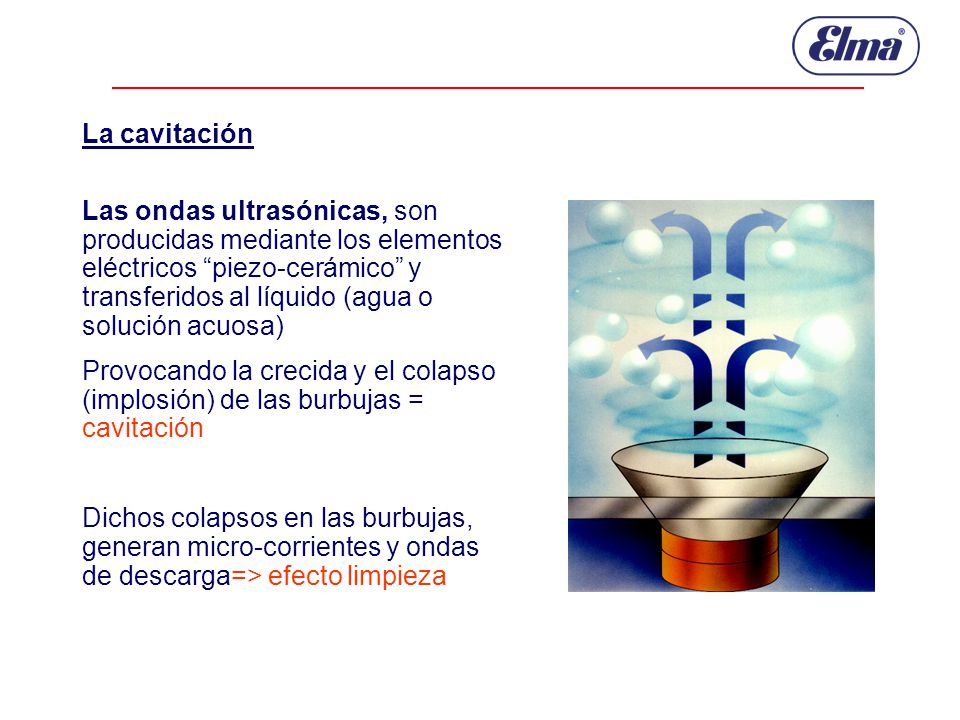

5 EntwicklungEntwicklung Las ondas ultrasónicas, son producidas mediante los elementos eléctricos “piezo-cerámico” y transferidos al líquido (agua o solución acuosa) Provocando la crecida y el colapso (implosión) de las burbujas = cavitación Dichos colapsos en las burbujas, generan micro-corrientes y ondas de descarga=> efecto limpieza La cavitación

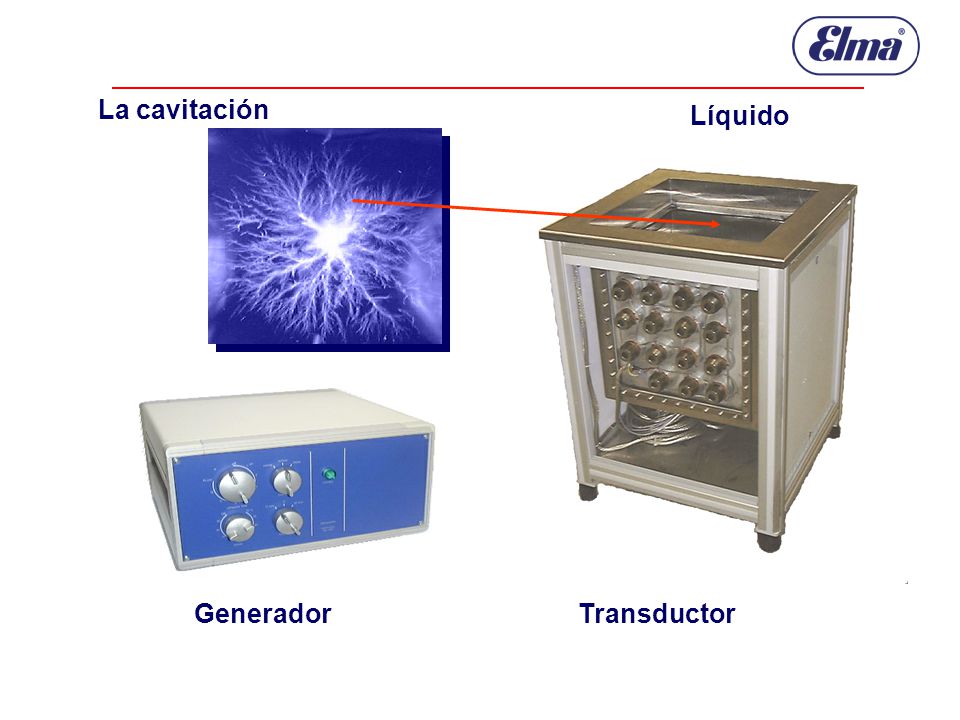

6 EntwicklungEntwicklung GeneradorTransductor La cavitación Líquido

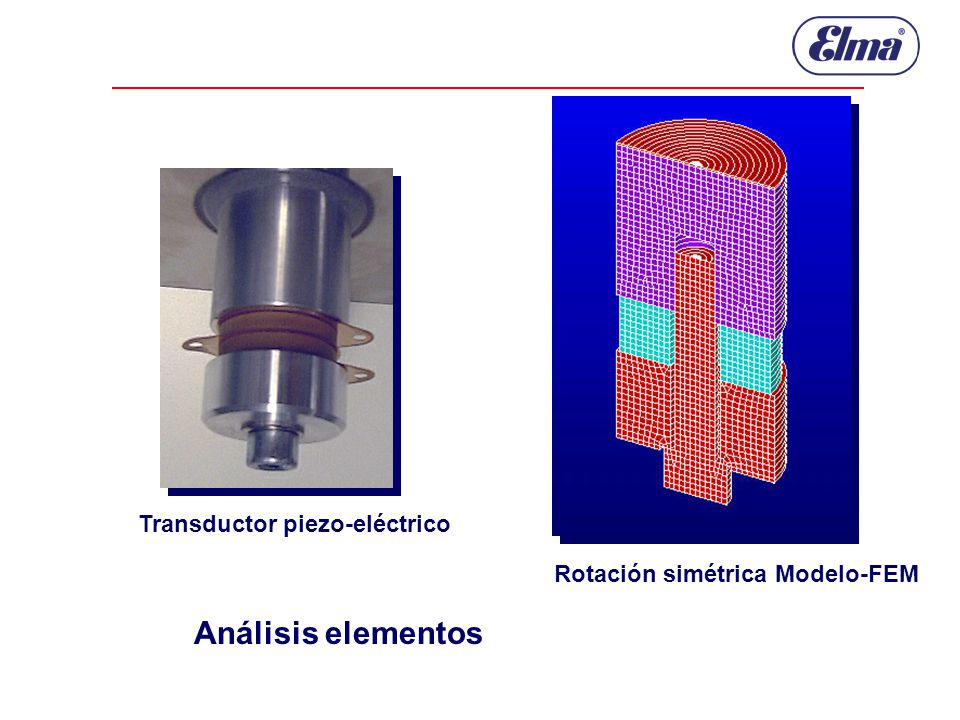

7 EntwicklungEntwicklung Transductor piezo-eléctrico Análisis elementos Rotación simétrica Modelo-FEM

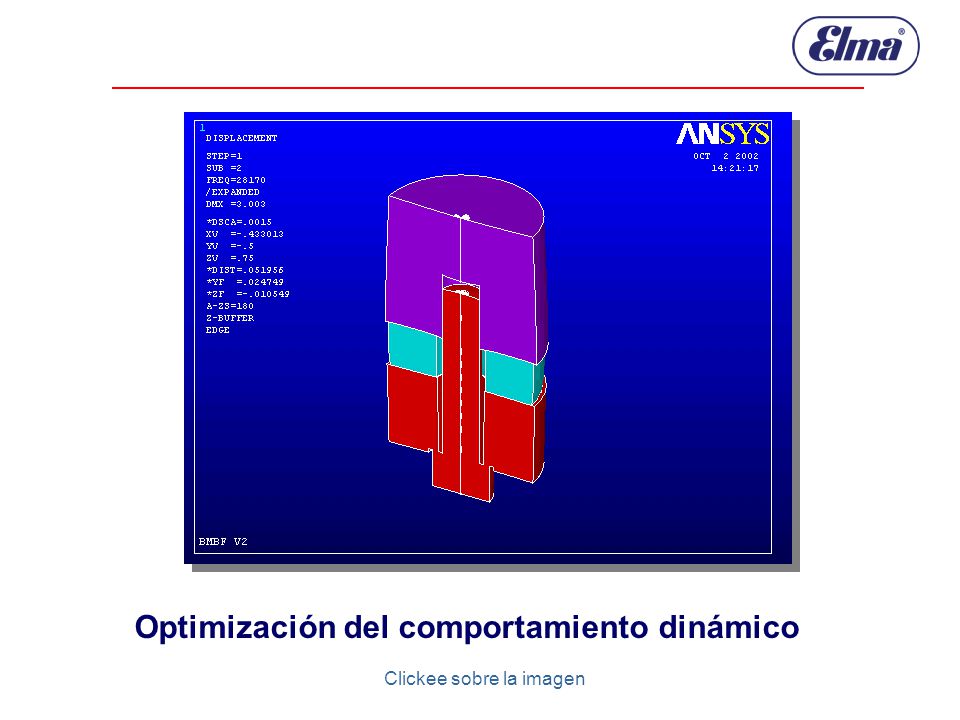

8 EntwicklungEntwicklung Optimización del comportamiento dinámico Clickee sobre la imagen

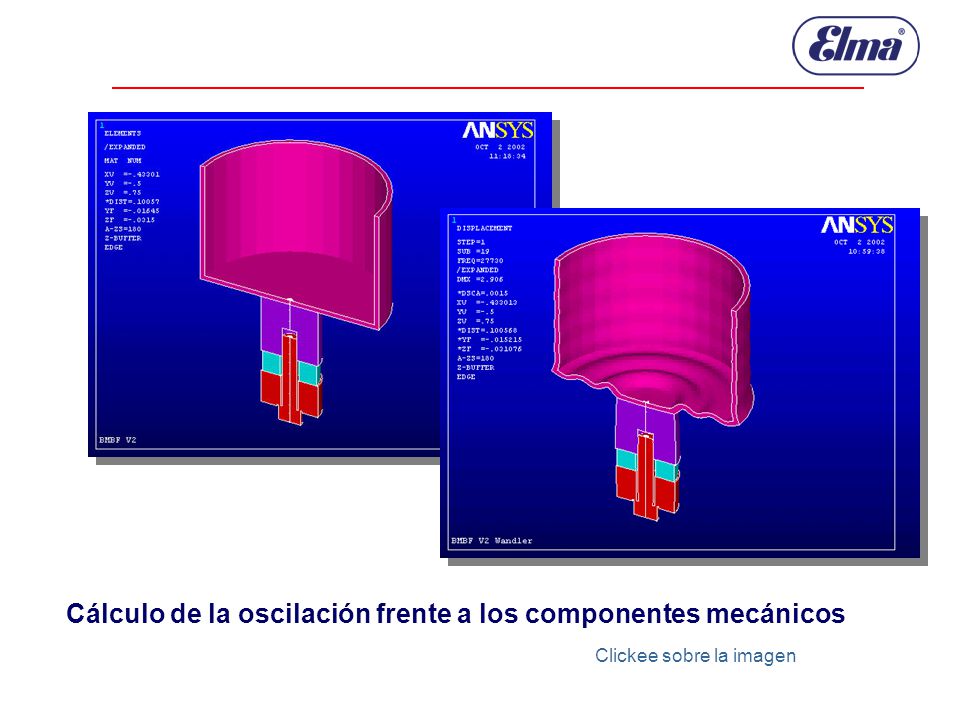

9 EntwicklungEntwicklung Cálculo de la oscilación frente a los componentes mecánicos Clickee sobre la imagen

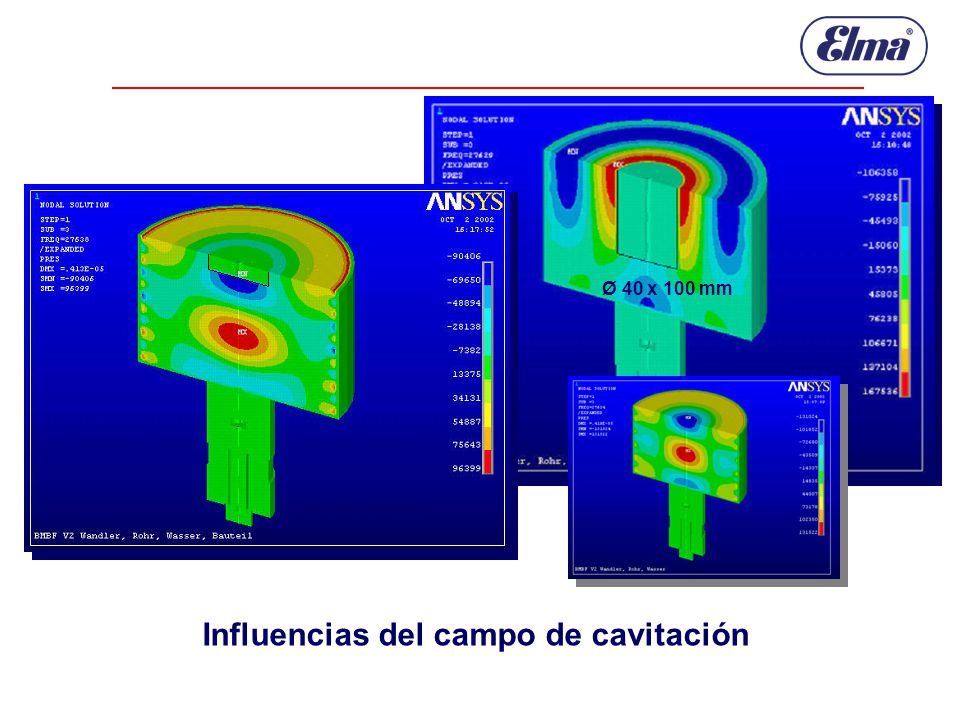

10 Entwicklung 2Entwicklung 2 Ø 40 x 100 mm Ø 40 x 20 mm Influencias del campo de cavitación

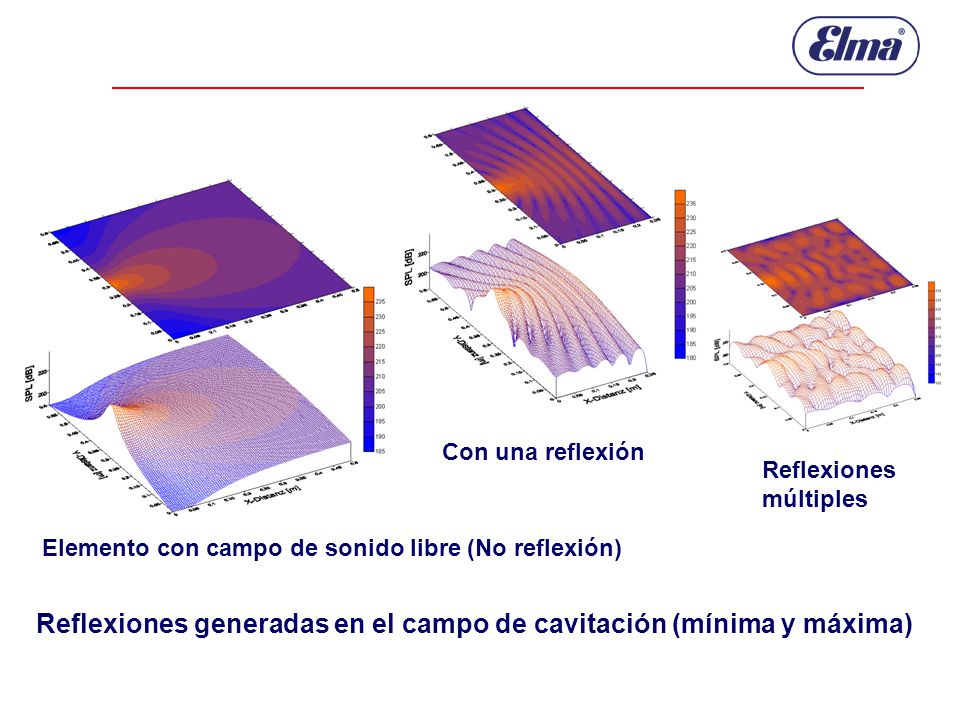

11 EntwicklungEntwicklung Elemento con campo de sonido libre (No reflexión) Con una reflexión Reflexiones múltiples Reflexiones generadas en el campo de cavitación (mínima y máxima)

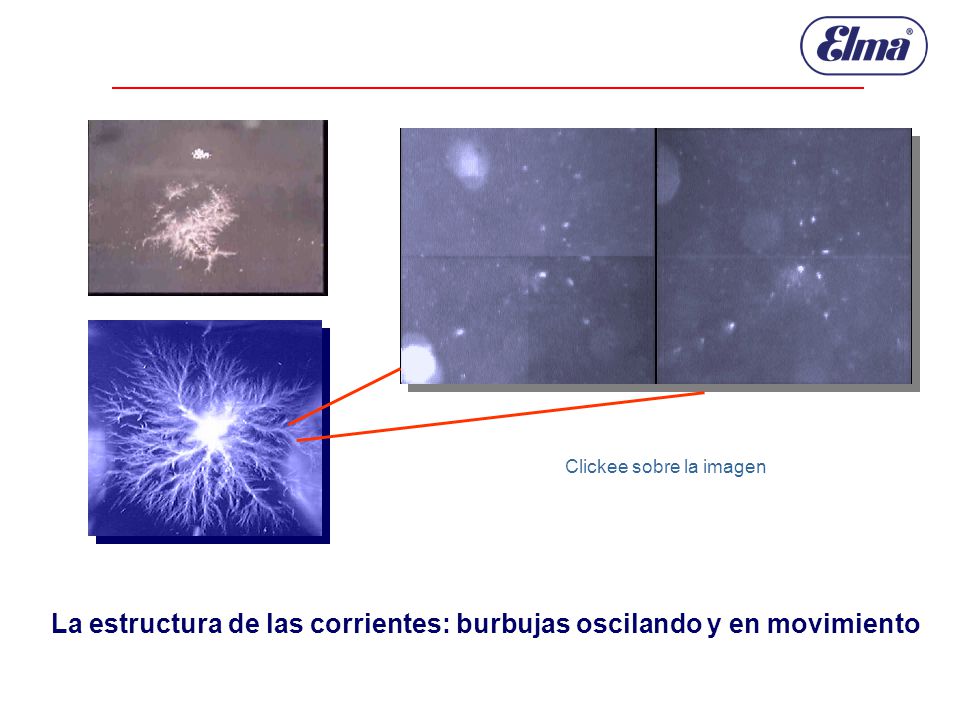

12 Entwicklung 2Entwicklung 2 La estructura de las corrientes: burbujas oscilando y en movimiento Clickee sobre la imagen

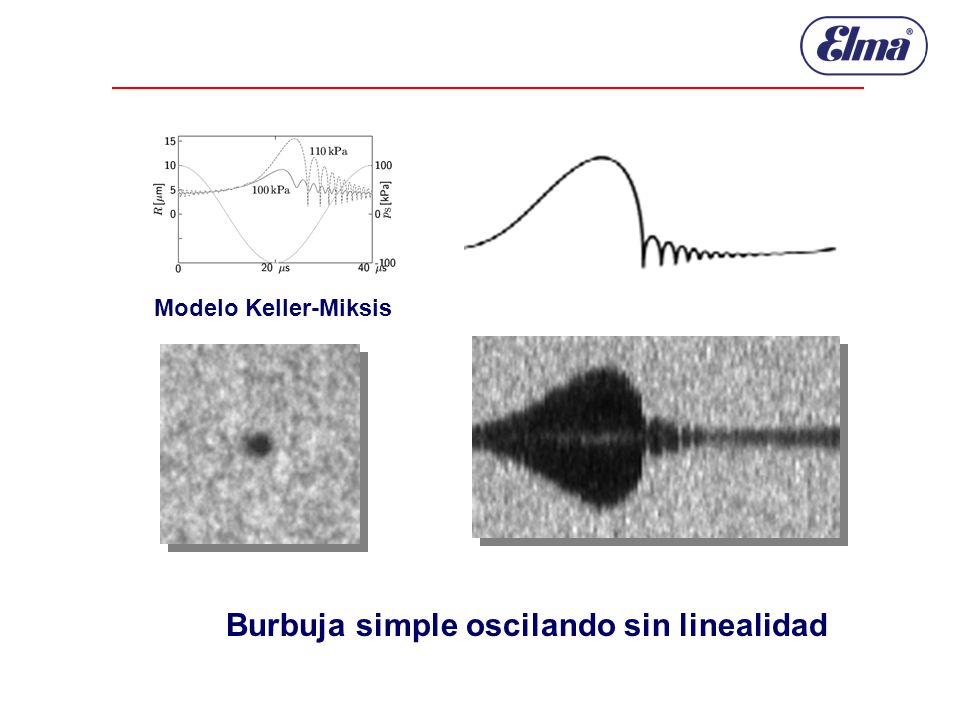

13 Entwicklung 2Entwicklung 2 Burbuja simple oscilando sin linealidad Modelo Keller-Miksis

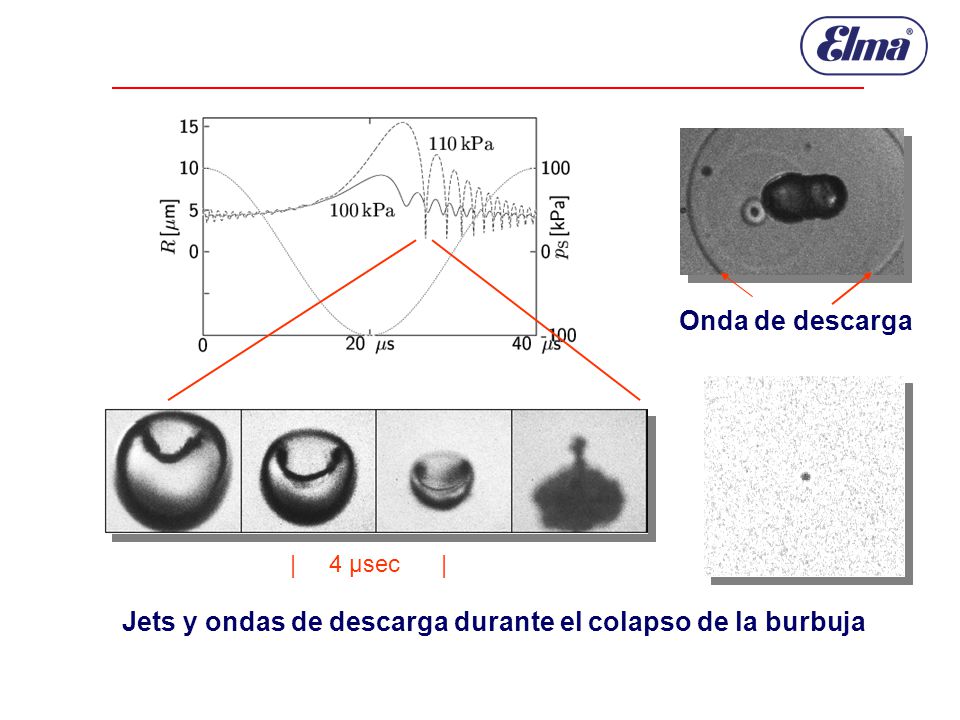

14 Entwicklung 2Entwicklung 2 Jets y ondas de descarga durante el colapso de la burbuja Onda de descarga | 4 µsec |

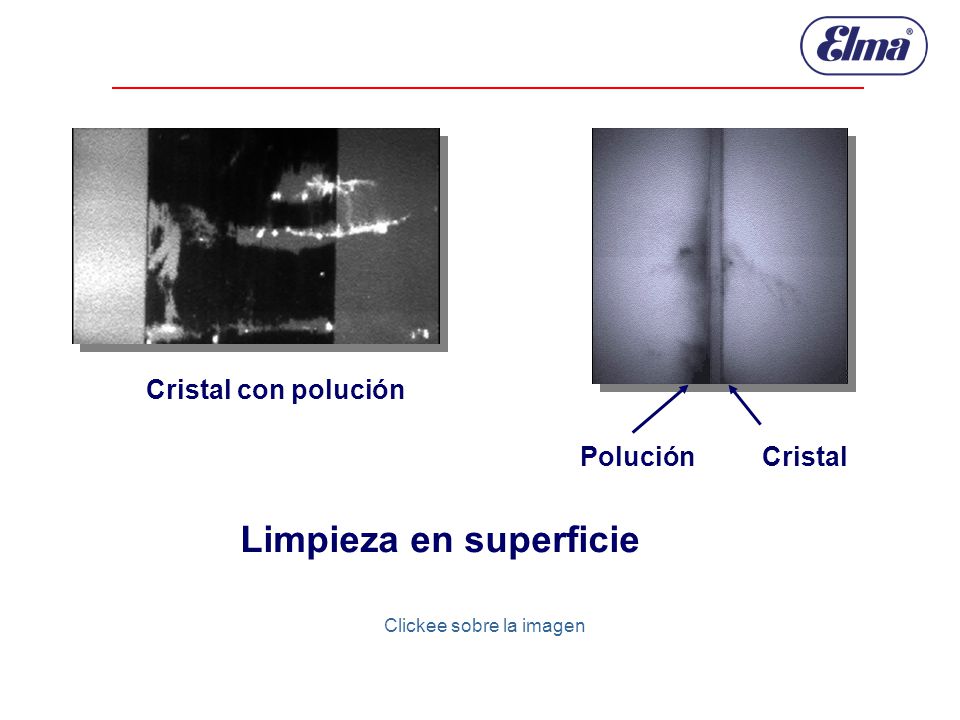

15 Entwicklung 3Entwicklung 3 Cristal con polución CristalPolución Limpieza en superficie Clickee sobre la imagen

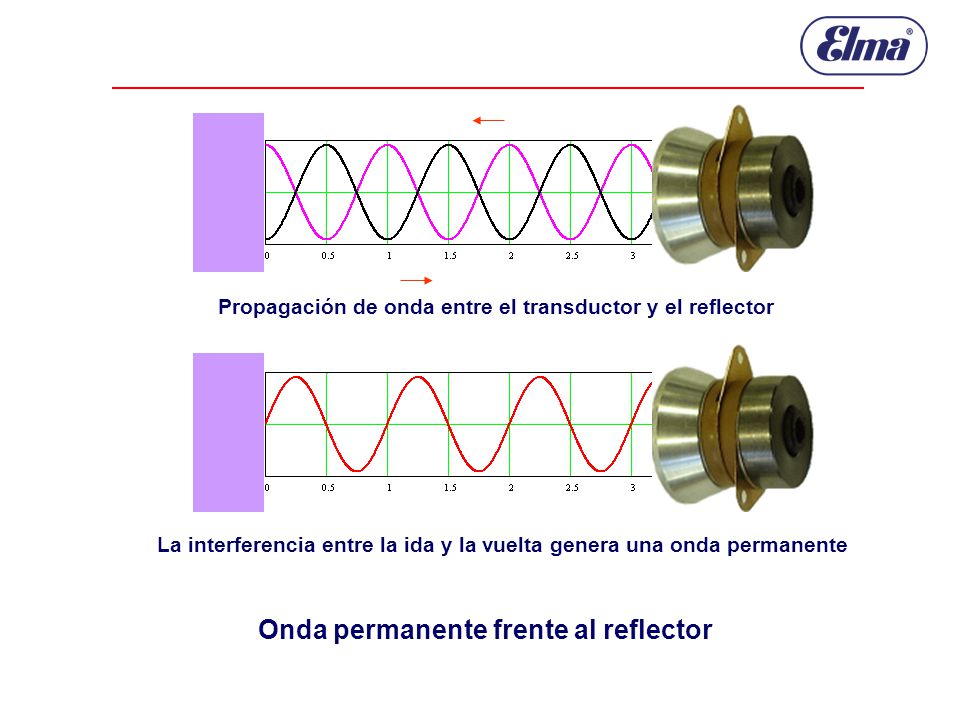

16 Entwicklung 2Entwicklung 2 Propagación de onda entre el transductor y el reflector La interferencia entre la ida y la vuelta genera una onda permanente Onda permanente frente al reflector

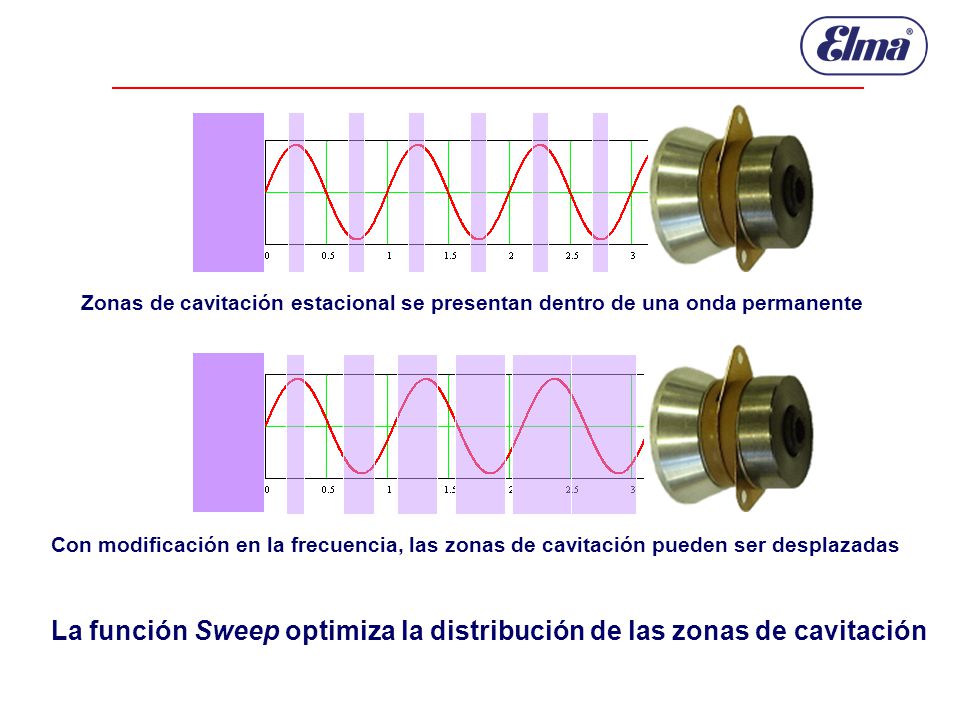

17 Entwicklung 2Entwicklung 2 Con modificación en la frecuencia, las zonas de cavitación pueden ser desplazadas Zonas de cavitación estacional se presentan dentro de una onda permanente La función Sweep optimiza la distribución de las zonas de cavitación

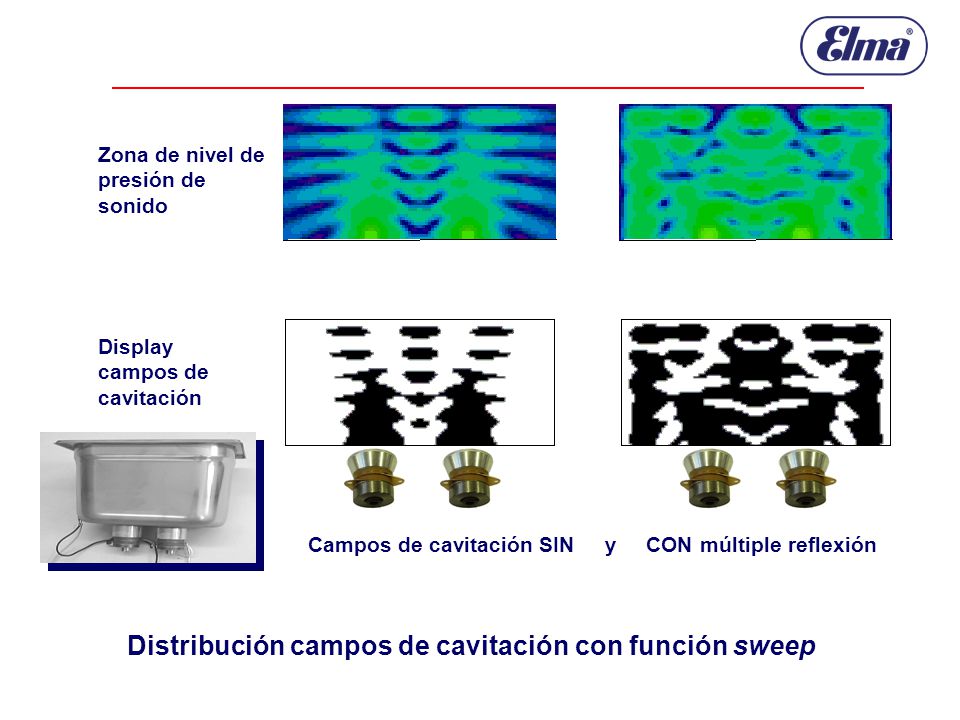

18 Entwicklung 2Entwicklung 2 Zona de nivel de presión de sonido Display campos de cavitación Campos de cavitación SIN y CON múltiple reflexión Distribución campos de cavitación con función sweep

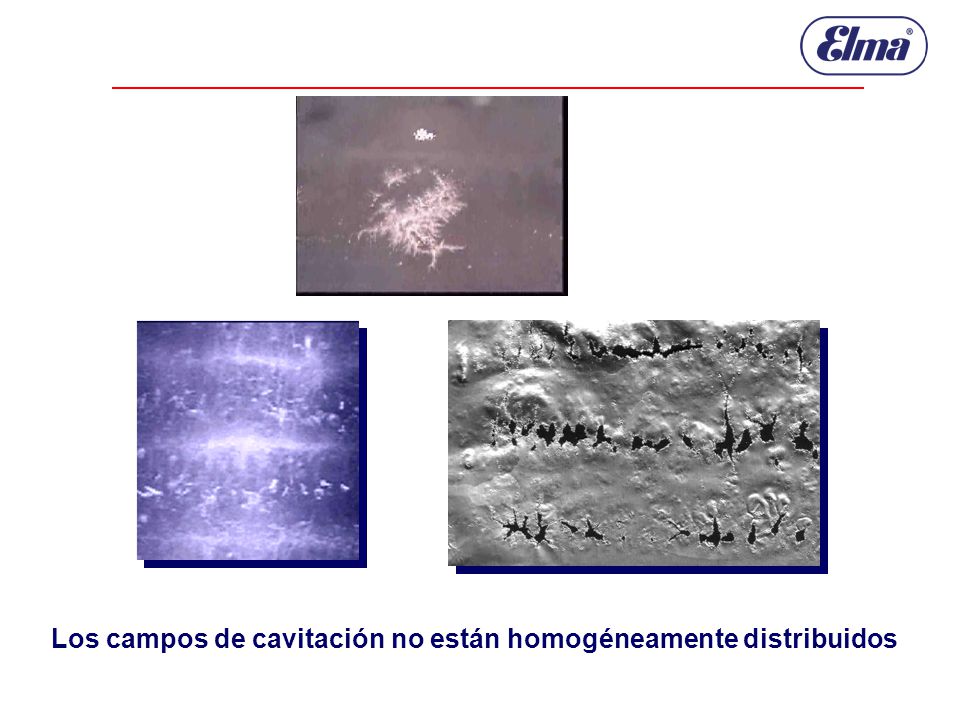

19 Entwicklung 2Entwicklung 2 Los campos de cavitación no están homogéneamente distribuidos

20 Entwicklung 2Entwicklung 2 Con una fase de desplazamiento, la onda permanente puede ser movida en el espacio Clickee sobre la imagen

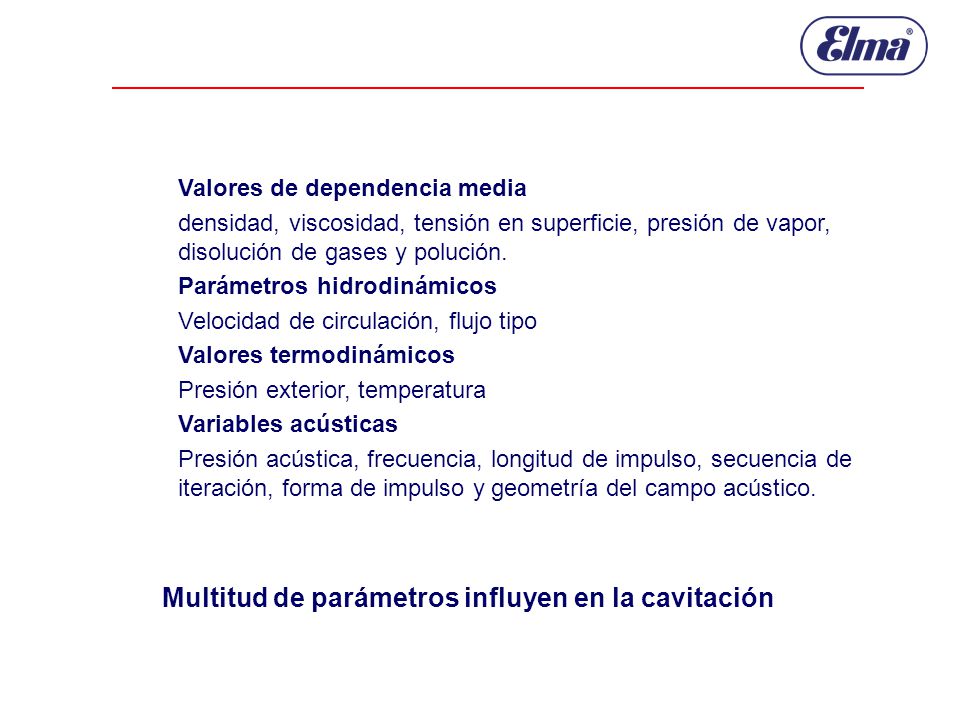

21 Entwicklung 2Entwicklung 2 Valores de dependencia media densidad, viscosidad, tensión en superficie, presión de vapor, disolución de gases y polución. Parámetros hidrodinámicos Velocidad de circulación, flujo tipo Valores termodinámicos Presión exterior, temperatura Variables acústicas Presión acústica, frecuencia, longitud de impulso, secuencia de iteración, forma de impulso y geometría del campo acústico. Multitud de parámetros influyen en la cavitación

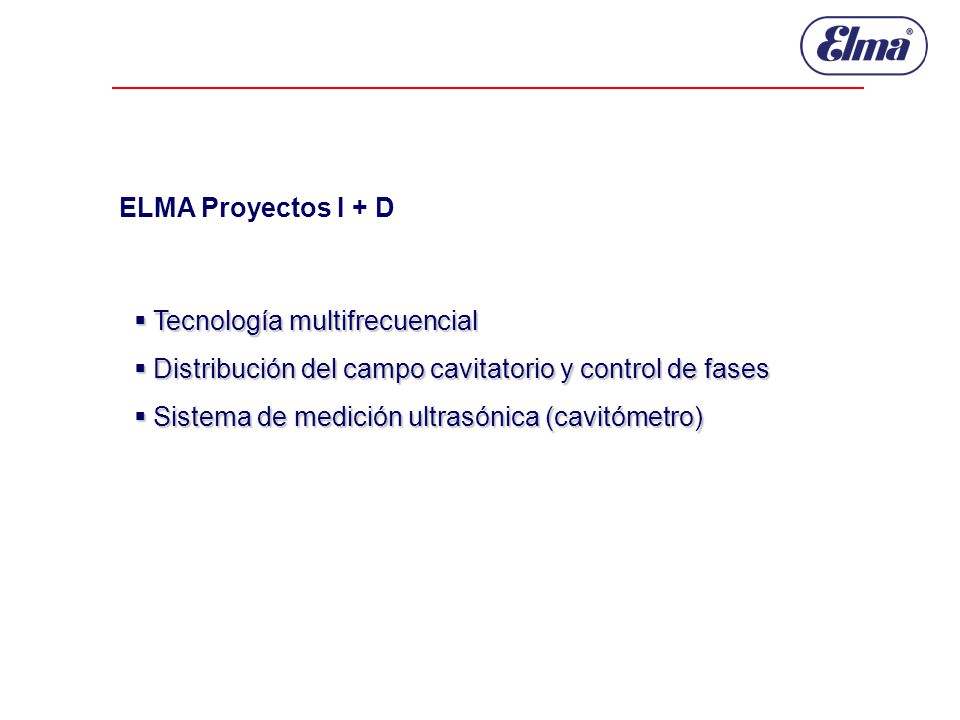

22 Entwicklung 2Entwicklung 2  Tecnología multifrecuencial  Distribución del campo cavitatorio y control de fases  Sistema de medición ultrasónica (cavitómetro) ELMA Proyectos I + D
