INTERIOR COLUMNA DE DESTILACIÓN

Presentación del tema: "INTERIOR COLUMNA DE DESTILACIÓN"— Transcripción de la presentación:

1 INTERIOR COLUMNA DE DESTILACIÓN
FÉLIX GARCÍA MENCHERO Nº MAT: 02722 OPERACIONES DE SEPARACIÓN 4º INGENIERÍA QUÍMICA

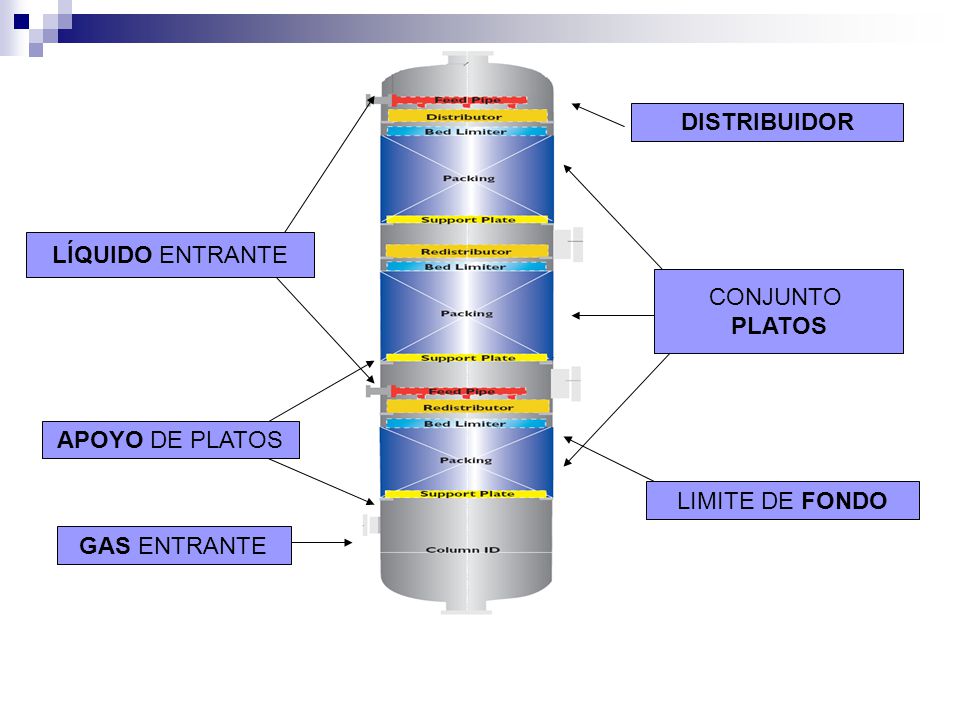

2 DISTRIBUIDOR LÍQUIDO ENTRANTE CONJUNTO PLATOS APOYO DE PLATOS LIMITE DE FONDO GAS ENTRANTE

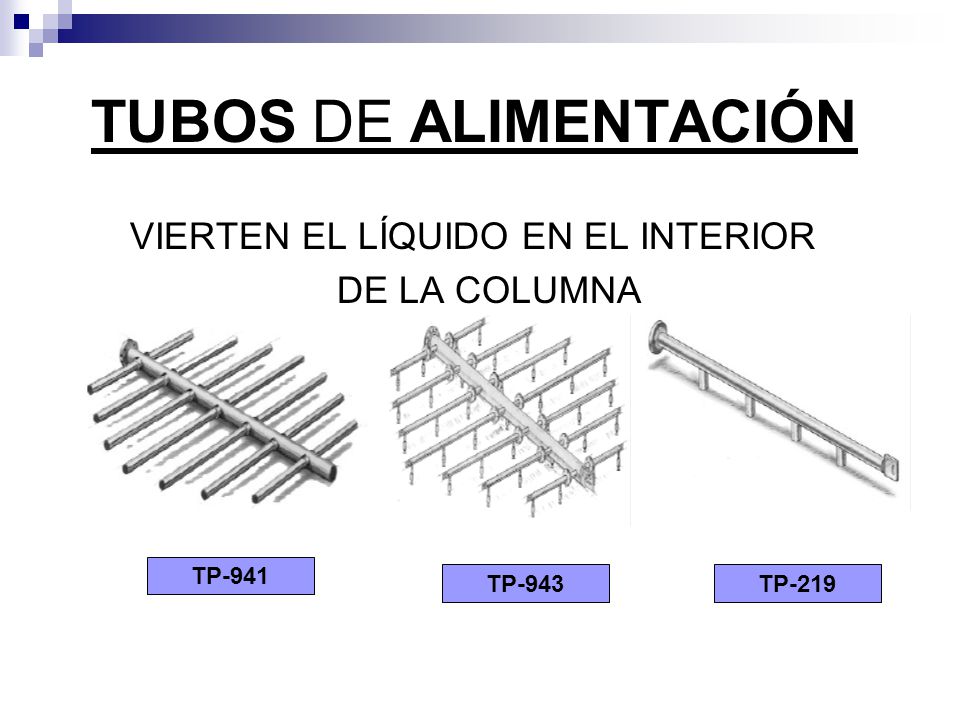

3 TUBOS DE ALIMENTACIÓN VIERTEN EL LÍQUIDO EN EL INTERIOR DE LA COLUMNA
TP-941 TP-943 TP-219

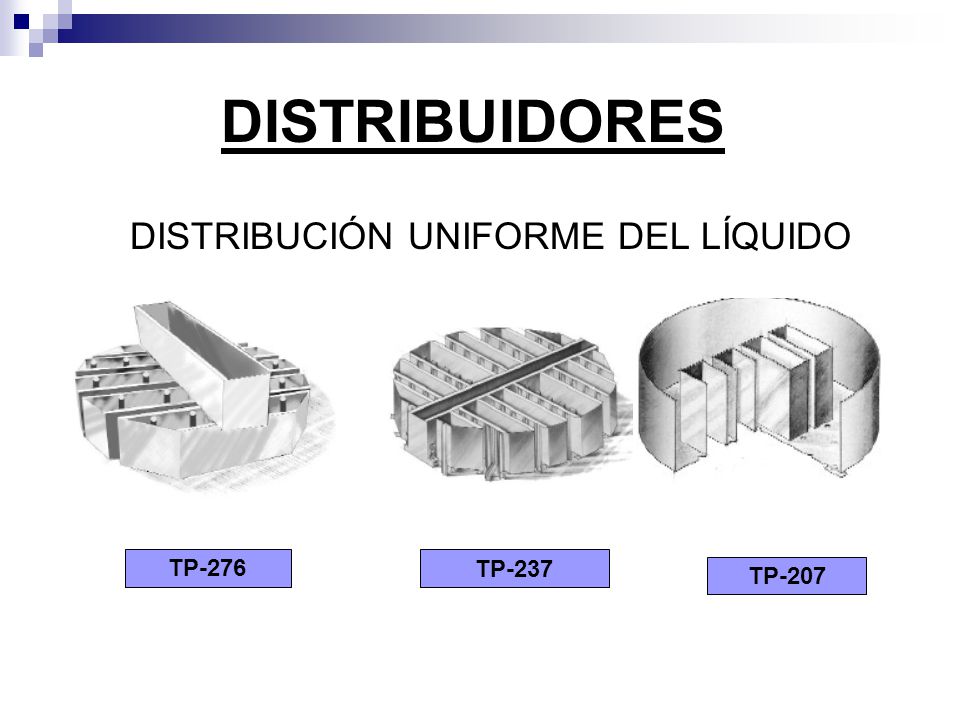

4 DISTRIBUIDORES DISTRIBUCIÓN UNIFORME DEL LÍQUIDO TP-276 TP-237 TP-207

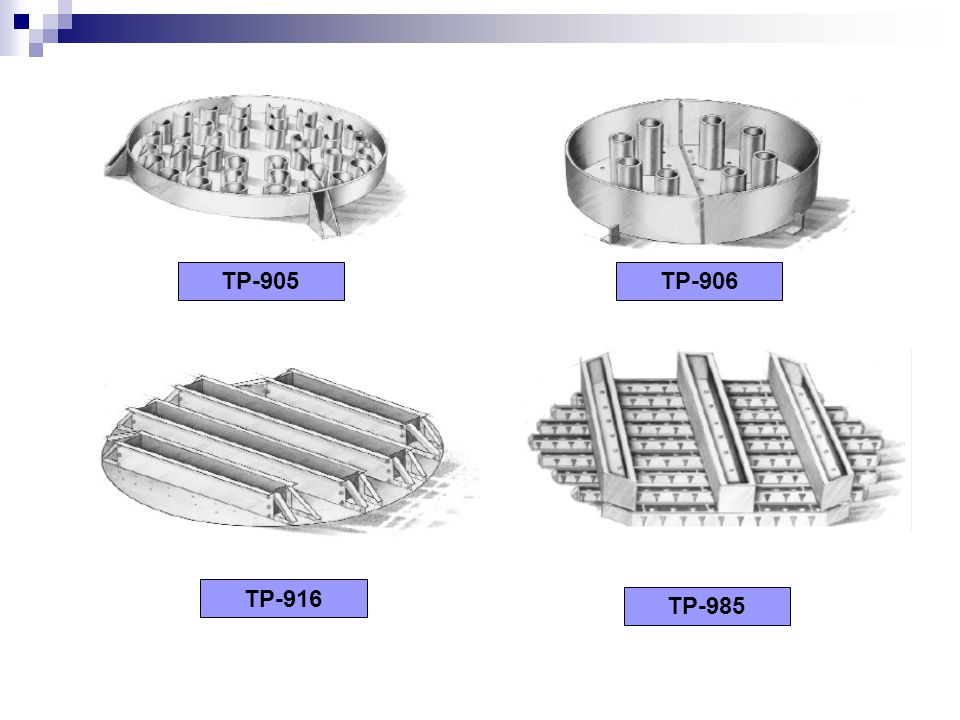

5 TP-905 TP-906 TP-916 TP-985

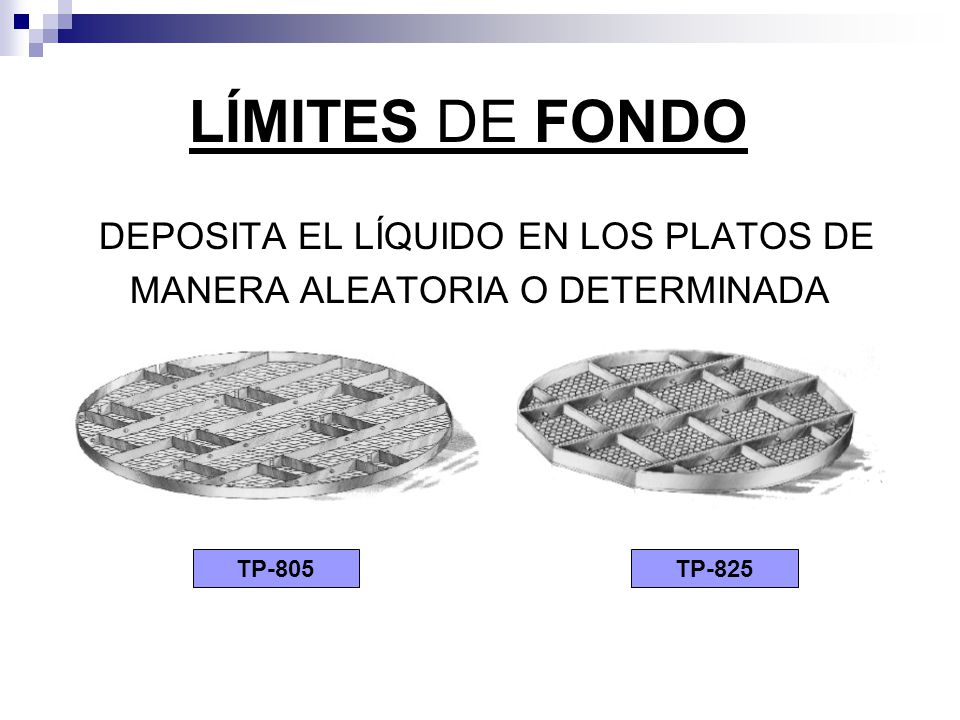

6 LÍMITES DE FONDO DEPOSITA EL LÍQUIDO EN LOS PLATOS DE
MANERA ALEATORIA O DETERMINADA TP-805 TP-825

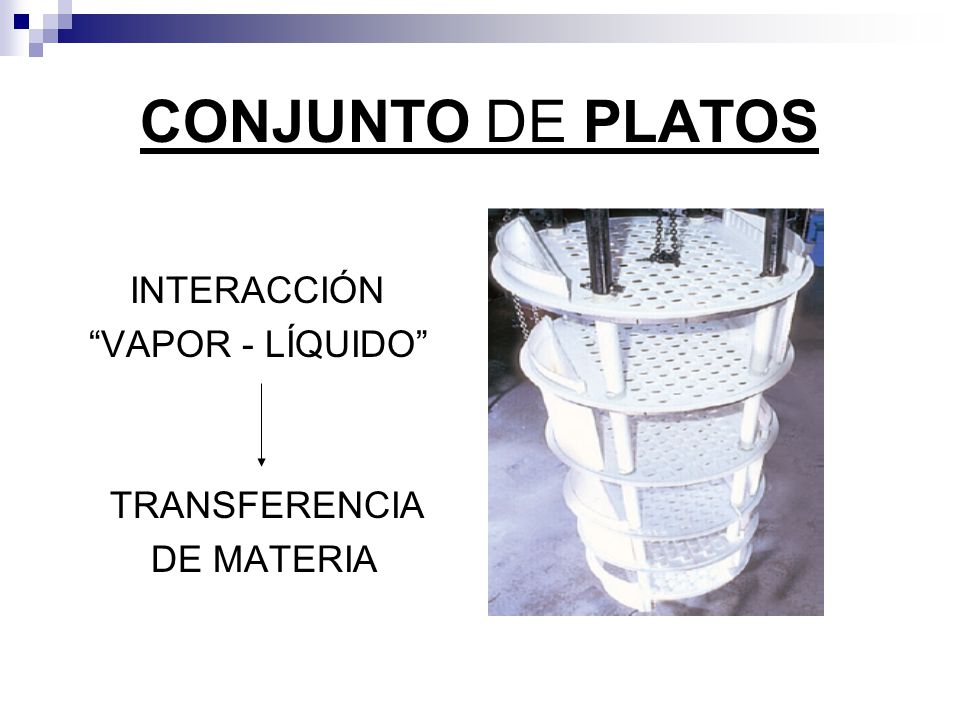

7 CONJUNTO DE PLATOS INTERACCIÓN “VAPOR - LÍQUIDO” TRANSFERENCIA

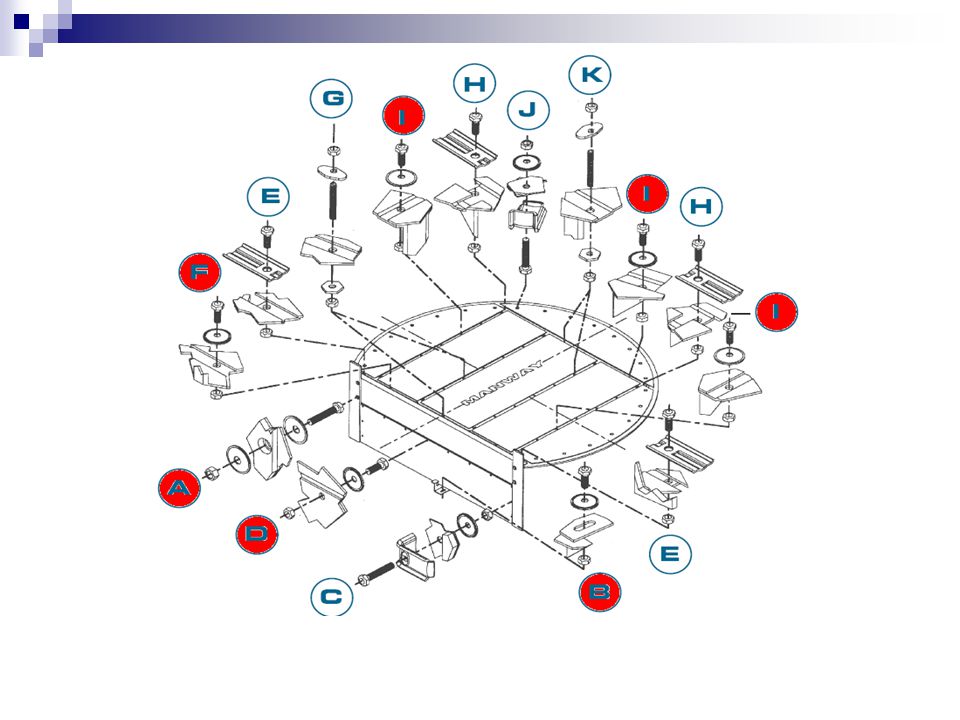

DE MATERIA

8 APOYO DE PLATOS RECAUDA EL LÍQUIDO SALIENTE DE CADA
EMPAQUETAMIENTO DE PLATOS TP-804 TP-814 TS-834

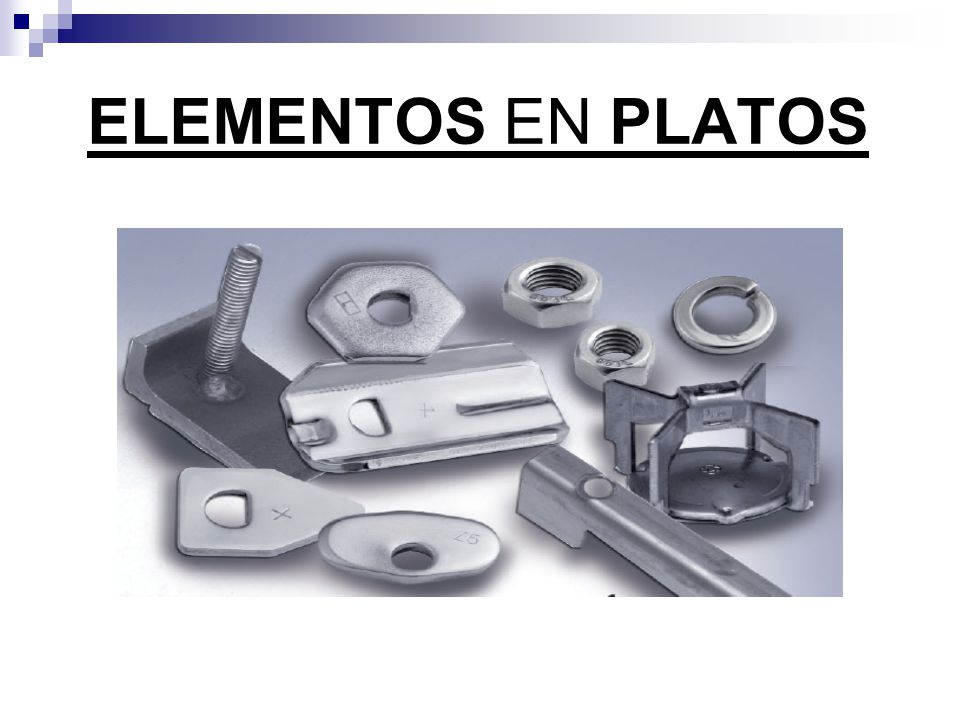

9 ELEMENTOS EN PLATOS

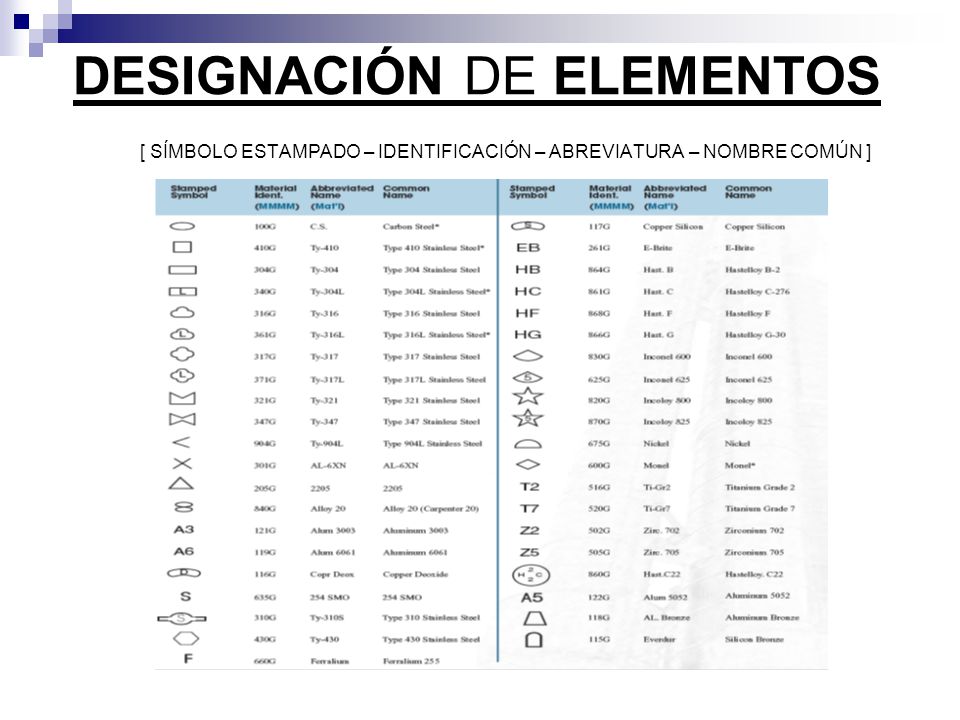

10 DESIGNACIÓN DE ELEMENTOS [ SÍMBOLO ESTAMPADO – IDENTIFICACIÓN – ABREVIATURA – NOMBRE COMÚN ]

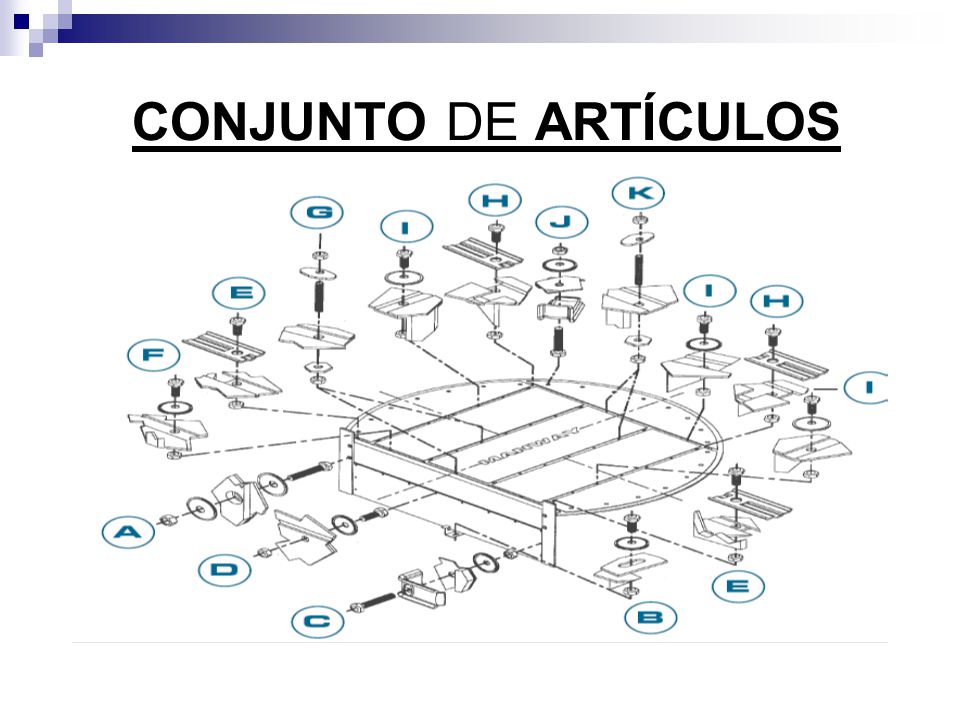

11 CONJUNTO DE ARTÍCULOS

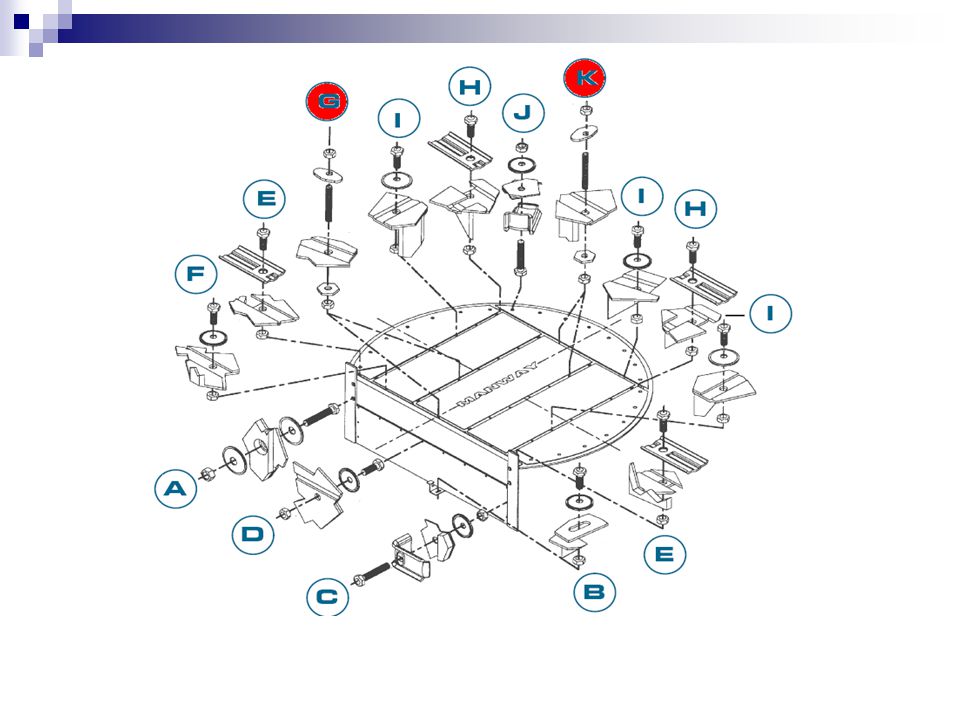

12

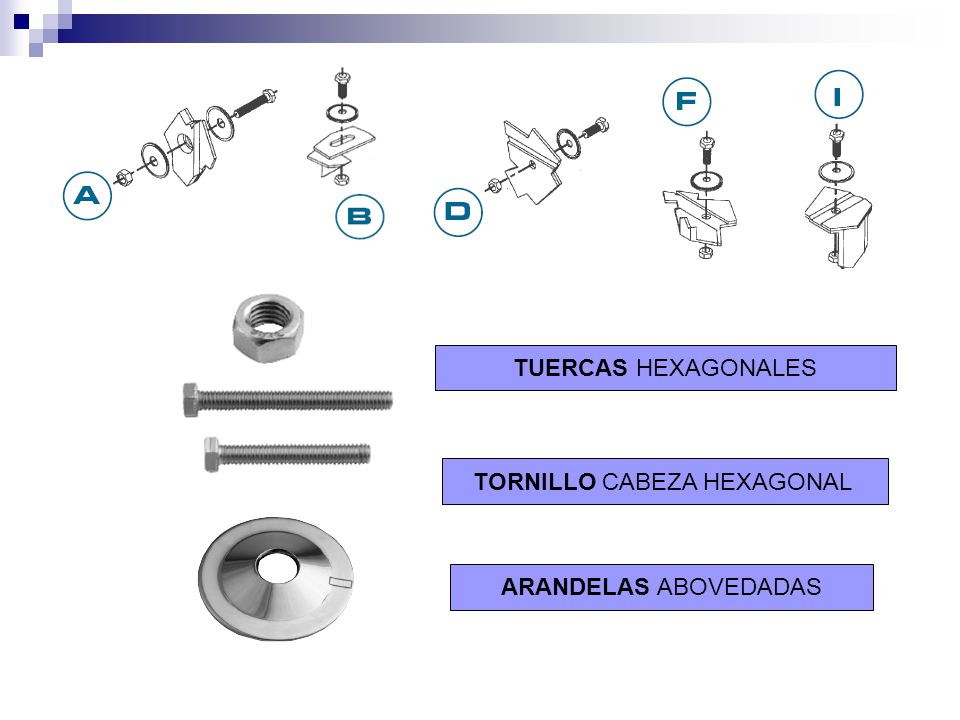

13 TORNILLO CABEZA HEXAGONAL
TUERCAS HEXAGONALES TORNILLO CABEZA HEXAGONAL ARANDELAS ABOVEDADAS

14

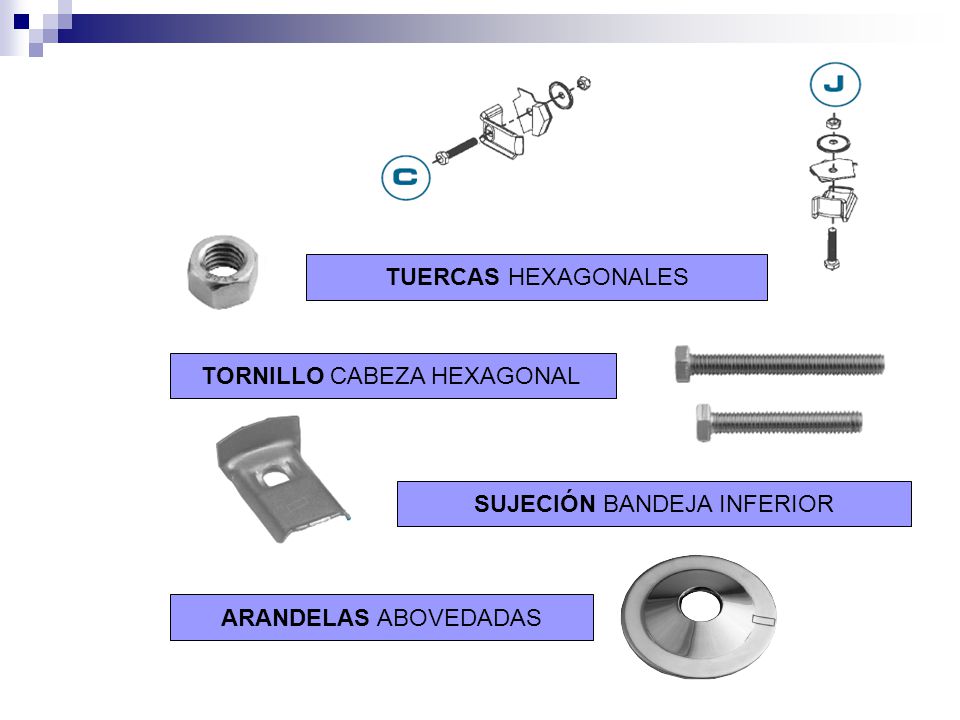

15 TORNILLO CABEZA HEXAGONAL
TUERCAS HEXAGONALES TORNILLO CABEZA HEXAGONAL SUJECIÓN BANDEJA INFERIOR ARANDELAS ABOVEDADAS

16

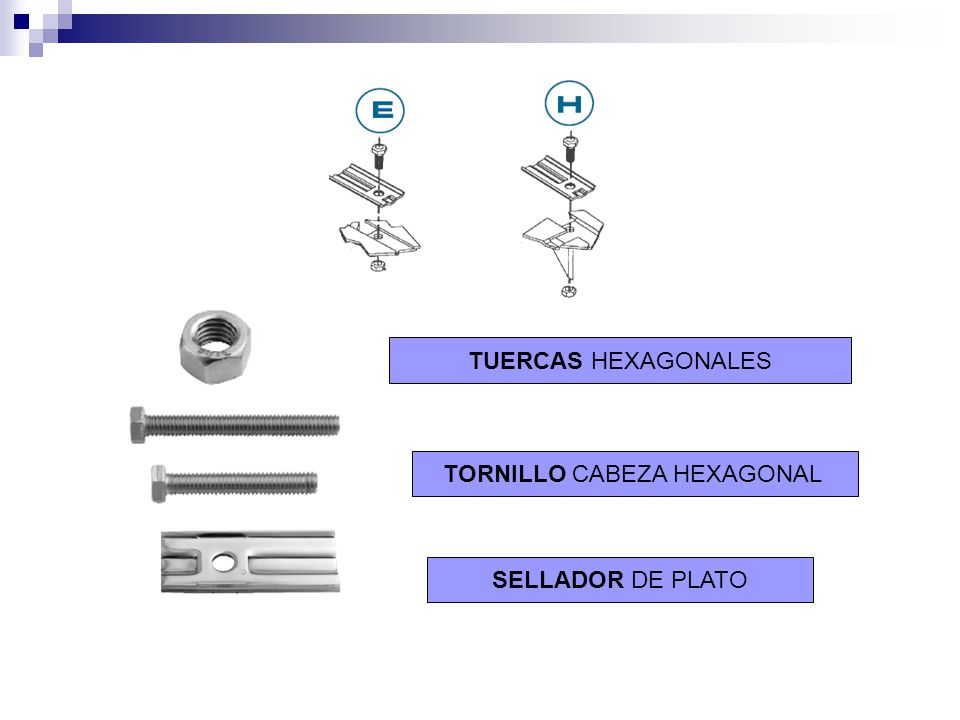

17 TORNILLO CABEZA HEXAGONAL
TUERCAS HEXAGONALES TORNILLO CABEZA HEXAGONAL SELLADOR DE PLATO

18

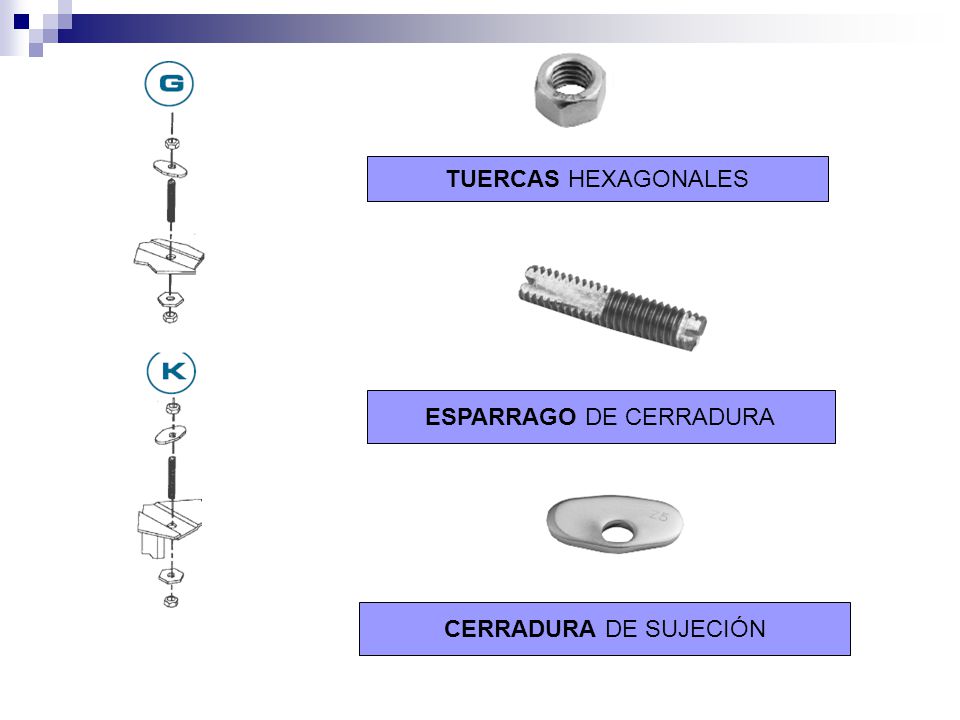

19 ESPARRAGO DE CERRADURA
TUERCAS HEXAGONALES ESPARRAGO DE CERRADURA CERRADURA DE SUJECIÓN

20 ELEMENTOS ESTANDAR

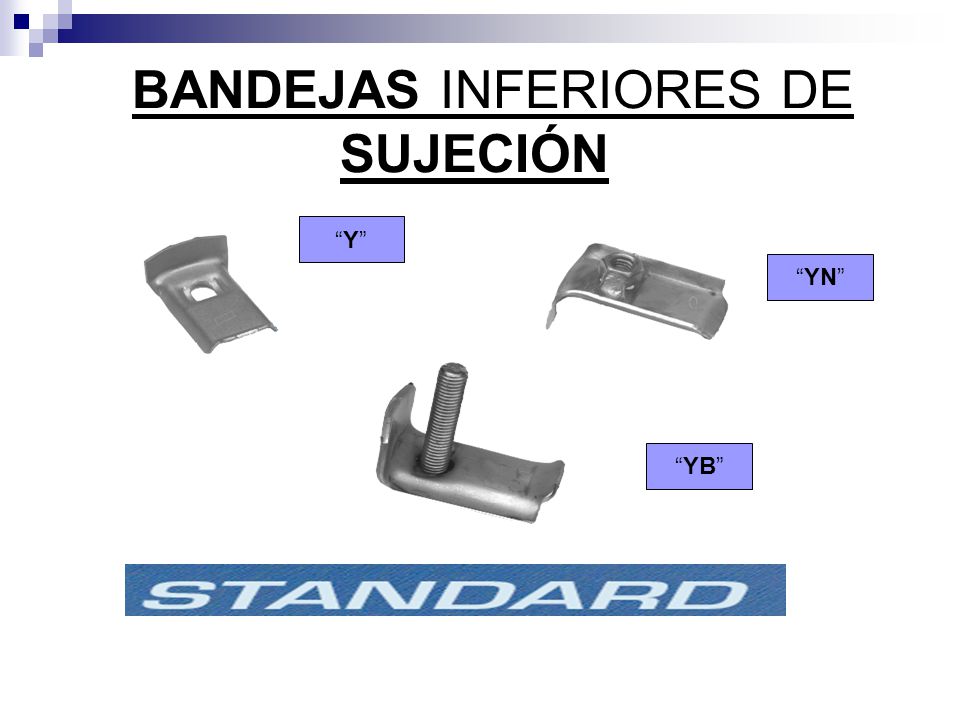

21 BANDEJAS INFERIORES DE SUJECIÓN
“Y” “YN” “YB”

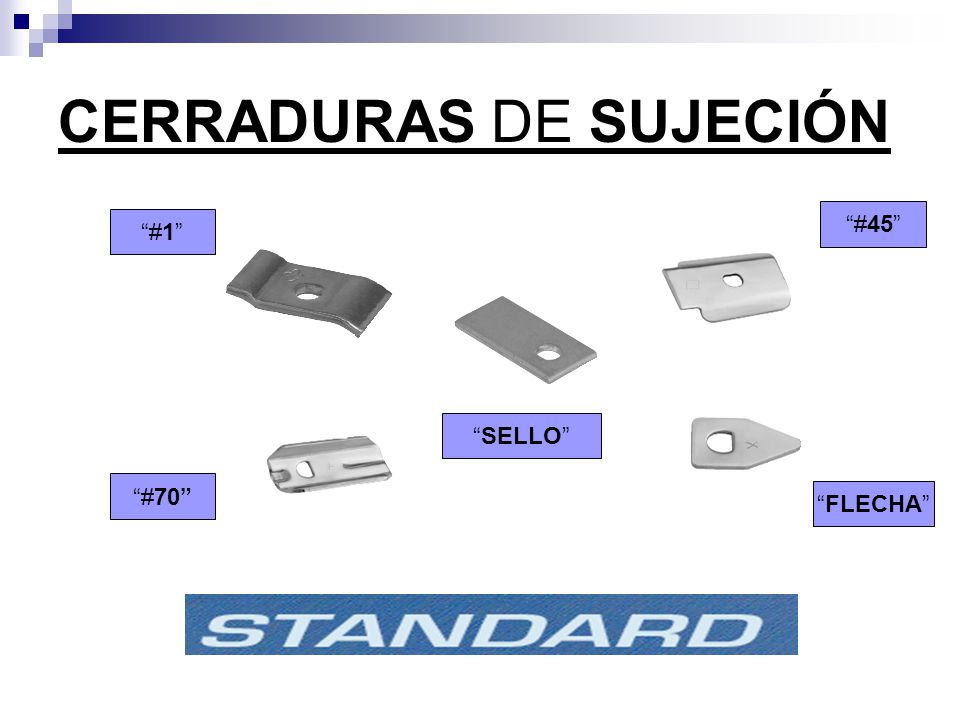

22 CERRADURAS DE SUJECIÓN
“#45” “#1” “SELLO” “#70” “FLECHA”

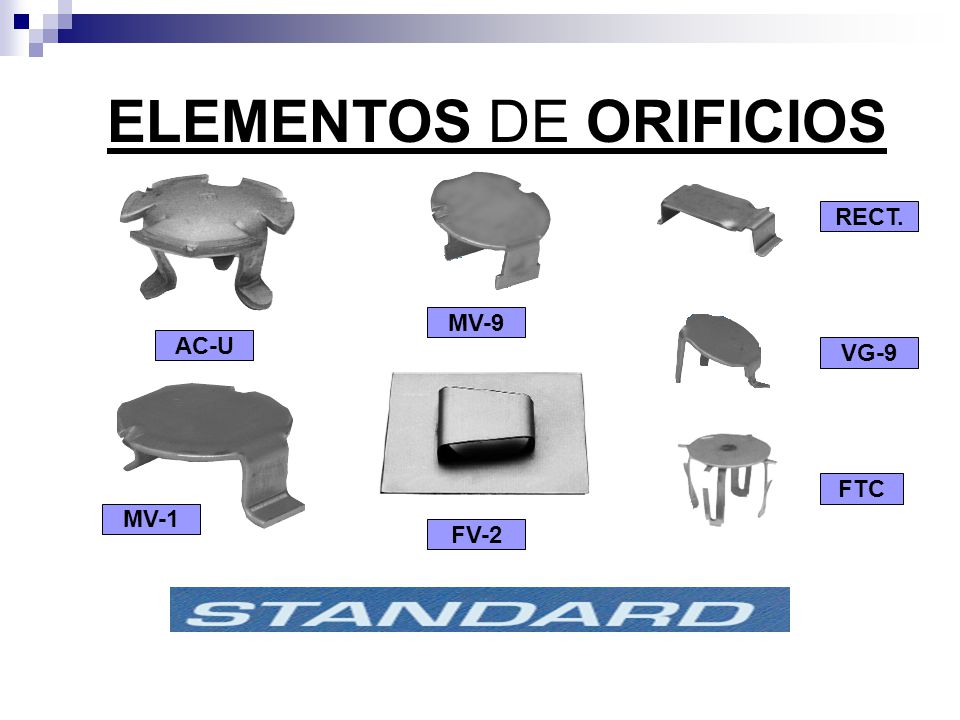

23 ELEMENTOS DE ORIFICIOS
RECT. MV-9 AC-U VG-9 FTC MV-1 FV-2

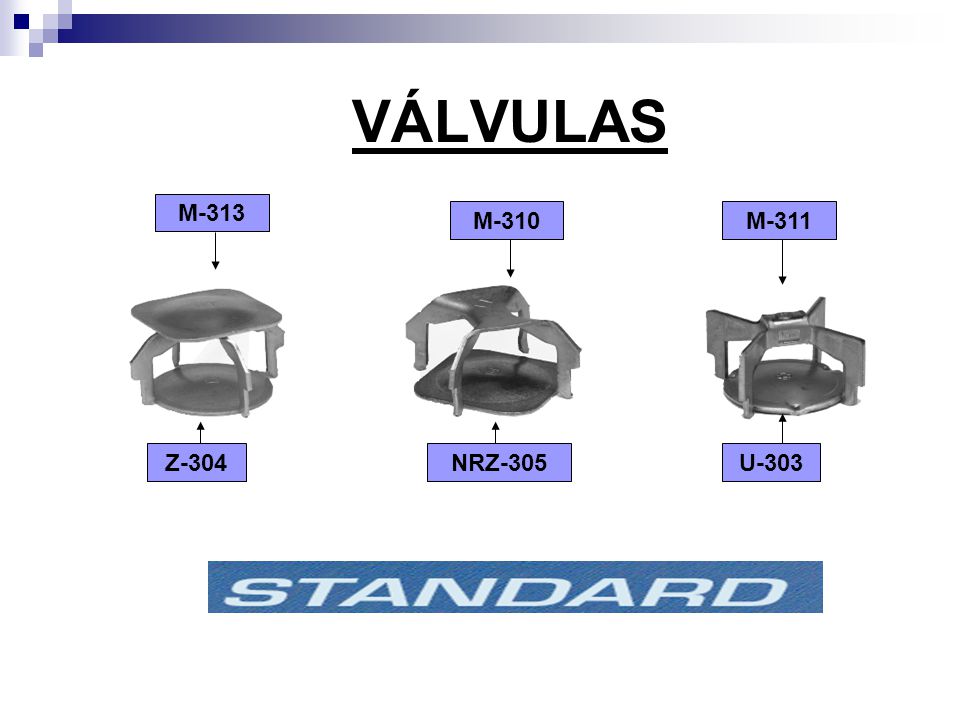

24 VÁLVULAS M-313 M-310 M-311 Z-304 NRZ-305 U-303
