1 Tecnologías Informáticas
FUNDAMENTOS FÍSICOS DE LA INFORMÁTICA GRADO I. I. Tecnologías Informáticas Tema 2. Circuitos de corriente continua Prof. Norge Cruz Hernández

2 Tema 2. Circuitos de corriente continua. (6 horas)
2.1 Introducción 2.2 Densidad e intensidad de corriente eléctrica. 2.3 Ley de Ohm. Resistencias. 2.4 FEM de un generador. Efecto Joule. Relaciones de potencia en un circuito. 2.5 Leyes de Kirchhoff para corriente continua. Circuitos RC.

3 Bibliografía Clases de teoría:
- Física Universitaria, Sears, Zemansky, Young, Freedman ISBN: , Ed. 9 y 11. Clases de problemas: - Boletín de problemas -Problemas de Física General, I. E. Irodov Problemas de Física General, V. Volkenshtein Problemas de Física, S. Kósel Problemas seleccionados de la Física Elemental, B. B. Bújovtsev, V. D. Krívchenkov, G. Ya. Miákishev, I. M. Saráeva. Libros de consulta: Resolución de problemas de física, V.M. Kirílov.

4 2.2 Densidad e intensidad de corriente eléctrica.
Corriente eléctrica: es todo movimiento de carga de una región a otra. movimiento aleatorio de los electrones en un material conductor cuando no hay campo eléctrico. movimiento aleatorio de los electrones en un material conductor cuando hay campo eléctrico, donde aparece un movimiento neto. velocidad de deriva movimiento neto de cargas

5 Corriente eléctrica: es todo movimiento de carga de una región a otra.
Movimiento de cargas positivas en un medio. iones positivos que se mueven en plasma . iones positivos que se mueven en una disolución. Movimiento de cargas negativas en un medio. Electrones que se mueven en un conductor a causa de un campo eléctrico. Iones negativos que se mueven en una disolución. Una misma corriente puede ser el resultado de movimiento de cargas negativas o positivas. dirección de la corriente flujo de las cargas positivas

6 Corriente eléctrica: es todo movimiento de carga de una región a otra.
Intensidad de la corriente eléctrica: es la carga que fluye por una sección transversal por unidad de tiempo. En el SI la intensidad de corriente se expresa en ampere: André Marie Ampere ( )

7 Tenemos un material que tenemos una concentración de partículas portadoras de cargas de valor: n
Además, todas las partículas de mueven a la misma velocidad de deriva vd al colocar el material en un campo eléctrico. densidad de corriente

8 independientemente del signo de la carga de los portadores

9 2.3 Ley de Ohm. Resistencias.
Georg Simon Ohm ( ) físico alemán

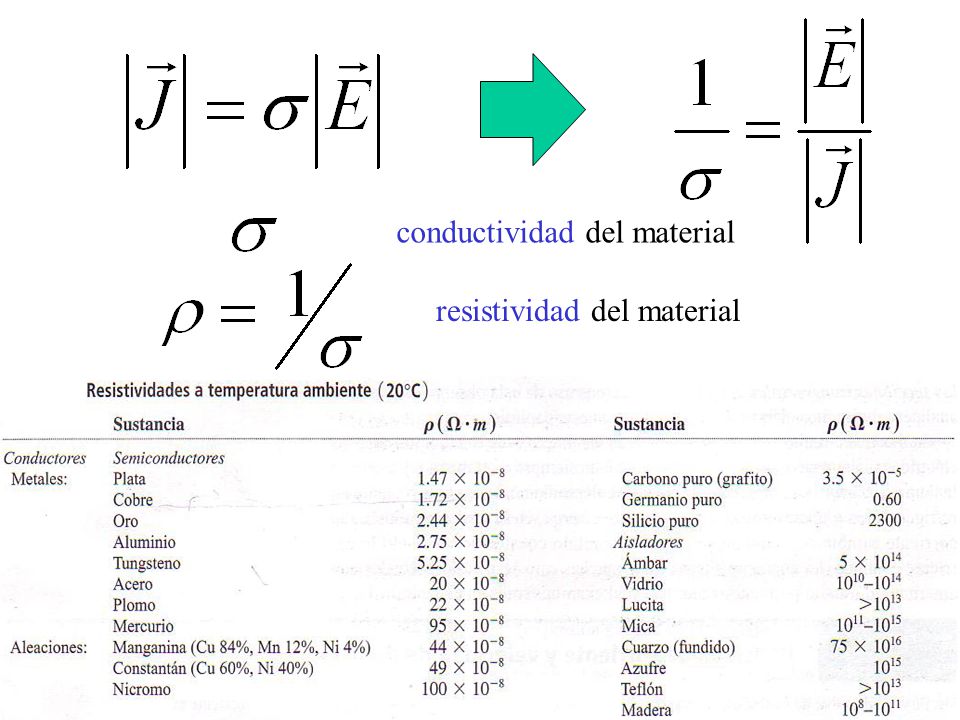

10 conductividad del material
resistividad del material

11 resistividad y temperatura
es la resistividad del material a la temperatura de referencia

12 en el SI R se expresa en ohm (Ω)
resistencia Ley de Ohm en el SI R se expresa en ohm (Ω)

13

14 obedece la ley de Ohm resistor no obedece la ley de Ohm I diodo

15 2. 4 FEM de un generador. Efecto Joule
2.4 FEM de un generador. Efecto Joule. Relaciones de potencia en un circuito. Al colocar un conductor en un campo eléctrico, se crea una corriente. Las cargas se van acumulando en los extremos del conductor, creando un campo eléctrico opuesto al inicial. Al cabo de muy poco tiempo el campo se hace cero y la corriente cesa.

16 Al cabo de muy poco tiempo el campo se hace cero y la corriente cesa.
Solamente continuará moviéndose las cargas (corriente eléctrica) si el conductor forma parte de una espira. Circuito eléctrico: camino conductor que forma una espira cerrada, por donde se mueve una corriente eléctrica.

17 fuerza electromotriz bomba de cargas bomba de agua f.e.m. (ε): en realidad es el trabajo que se realiza por unidad de carga. SI volt (V). fuerza electromotriz: es el efecto que hace fluir cargas de un potencial menor a un potencial mayor.

18 fuente de f.e.m. no conectada a un circuito
fuerza electromotriz f.e.m. Es una fuerza que puede tener diferentes orígenes no eléctricos. Se encarga de transportar carga en contra de la caída de potencial Vab. fuente de f.e.m. no conectada a un circuito fuente de f.e.m. ideal está asociada con un proceso de difusión de iones
