Práctico de Cinemática en la Kinesiología – Como Caminamos

Presentación del tema: "Práctico de Cinemática en la Kinesiología – Como Caminamos"— Transcripción de la presentación:

1 Práctico de Cinemática en la Kinesiología – Como Caminamos
Dr. Willy H. Gerber Objetivos: Comprender los conceptos de posición, velocidad, aceleración y rotación sobre la base del movimiento del cuerpo humano. – UACH-Kinesiologia-Fisica-Practico-03-Cinematica-Como-Caminamos – Versión 10.07

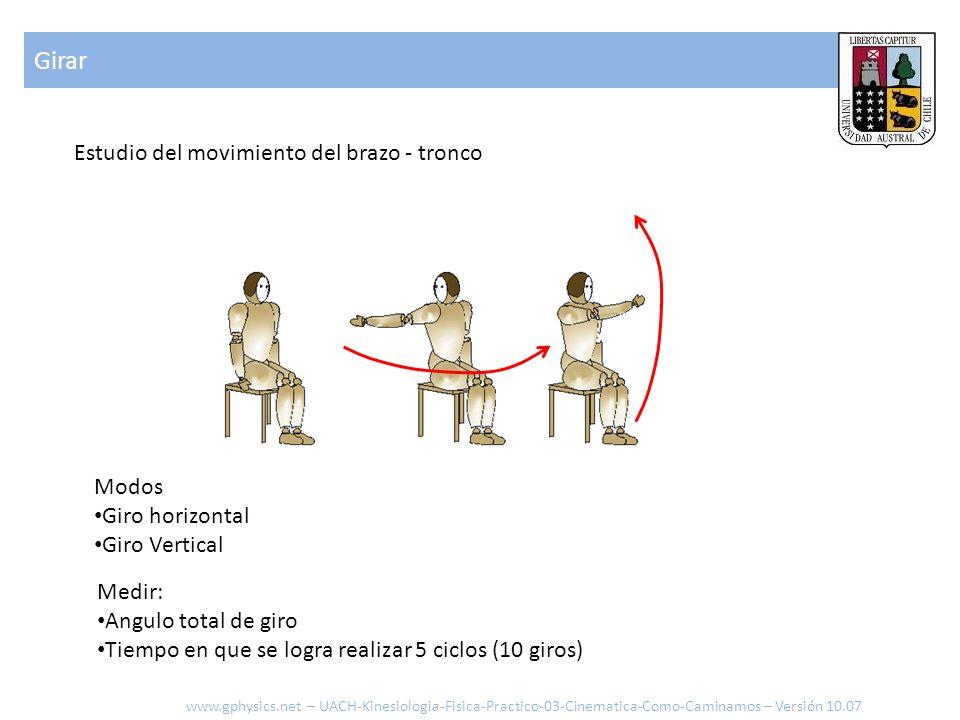

2 Girar Estudio del movimiento del brazo - tronco Modos Giro horizontal
Giro Vertical Medir: Angulo total de giro Tiempo en que se logra realizar 5 ciclos (10 giros) – UACH-Kinesiologia-Fisica-Practico-03-Cinematica-Como-Caminamos – Versión 10.07

3 Girar Ejemplo de tabla Parámetros Horizontal Vertical Angulo [rad]
Tiempo [s] – UACH-Kinesiologia-Fisica-Practico-03-Cinematica-Como-Caminamos – Versión 10.07

4 Girar Calcular Tiempo medio por movimiento [s]
Velocidad angular media [rad/s] Aceleración angular media (aprox. constante con cambio de signo) [rad/s2] Velocidad angular peak [rad/s] Aceleración centrípeta peak [m/s2] – UACH-Kinesiologia-Fisica-Practico-03-Cinematica-Como-Caminamos – Versión 10.07

5 Veces que realizo el movimiento
Objetivo Calcular Tiempo medio por movimiento [s] Velocidad angular media [rad/s] Aceleración angular media (aprox. constante con cambio de signo) [rad/s2] Velocidad angular peak [rad/s] Aceleración centrífuga peak [m/s2] Tiempo total Veces que realizo el movimiento Tiempo medio = – UACH-Kinesiologia-Fisica-Practico-03-Cinematica-Como-Caminamos – Versión 10.07

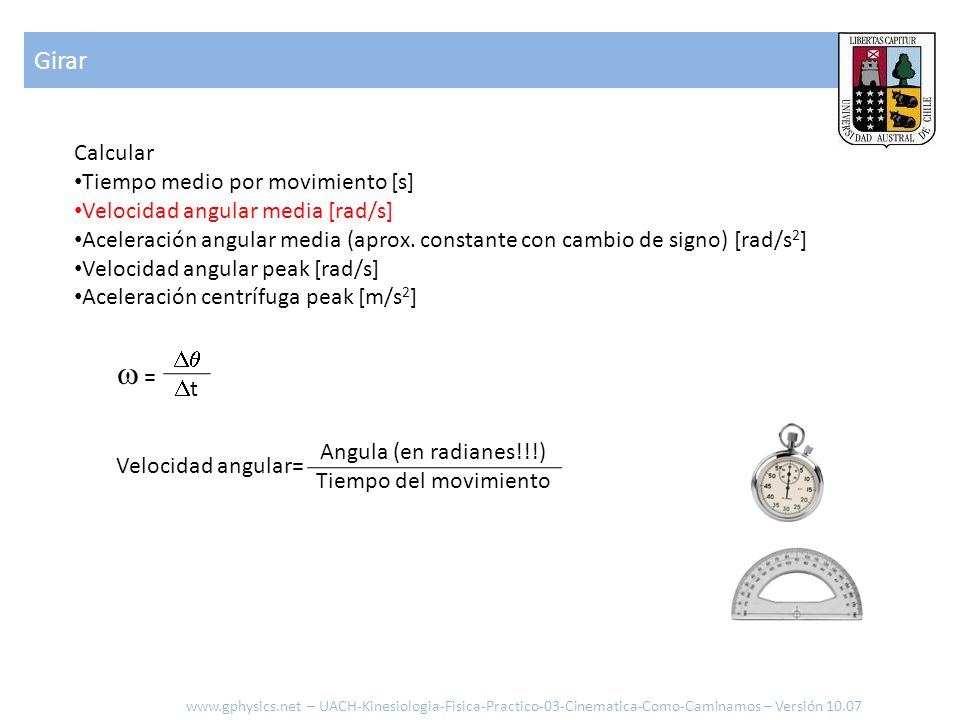

6  = Girar Calcular Tiempo medio por movimiento [s]
Velocidad angular media [rad/s] Aceleración angular media (aprox. constante con cambio de signo) [rad/s2] Velocidad angular peak [rad/s] Aceleración centrífuga peak [m/s2]  t  = Angula (en radianes!!!) Tiempo del movimiento Velocidad angular= – UACH-Kinesiologia-Fisica-Practico-03-Cinematica-Como-Caminamos – Versión 10.07

7 Girar Calcular Tiempo medio por movimiento [s]
Velocidad angular media [rad/s] Aceleración angular media (aprox. constante con cambio de signo) [rad/s2] Velocidad angular peak [rad/s] Aceleración centrífuga peak [m/s2] mov  = mov/2 - ½  t2 Tmov/2 mov/2  = ½  t2 t Angulo recorrido = ½ Aceleración angular * Tiempo2  = ½  t2  mov/2 = ½  (Tmov/2)2   = 4 mov / Tmov2 – UACH-Kinesiologia-Fisica-Practico-03-Cinematica-Como-Caminamos – Versión 10.07

8 Girar Calcular Tiempo medio por movimiento [s]
Velocidad angular media [rad/s] Aceleración angular media (aprox. constante con cambio de signo) [rad/s2] Velocidad angular peak [rad/s] Aceleración centrífuga peak [m/s2] Tmov = tiempo de un movimiento max  = t  = max - t  Tmov/2 t Velocidad angular = Aceleración angular * Medio Tiempo de un paso max = Tmov/2 – UACH-Kinesiologia-Fisica-Practico-03-Cinematica-Como-Caminamos – Versión 10.07

9 Girar Calcular Tiempo medio por movimiento [s]
Velocidad angular media [rad/s] Aceleración angular media (aprox. constante con cambio de signo) [rad/s2] Velocidad angular peak [rad/s] Aceleración centrifuga peak [m/s2] Aceleración centrifuga peak = ac = rmax2 r = Radio de giro = alto del brazo. – UACH-Kinesiologia-Fisica-Practico-03-Cinematica-Como-Caminamos – Versión 10.07
