SITUACIÓN DEL SEIN 2012 - 2016 Enero 2012 1.

Presentación del tema: "SITUACIÓN DEL SEIN 2012 - 2016 Enero 2012 1."— Transcripción de la presentación:

1 SITUACIÓN DEL SEIN Enero 2012 1

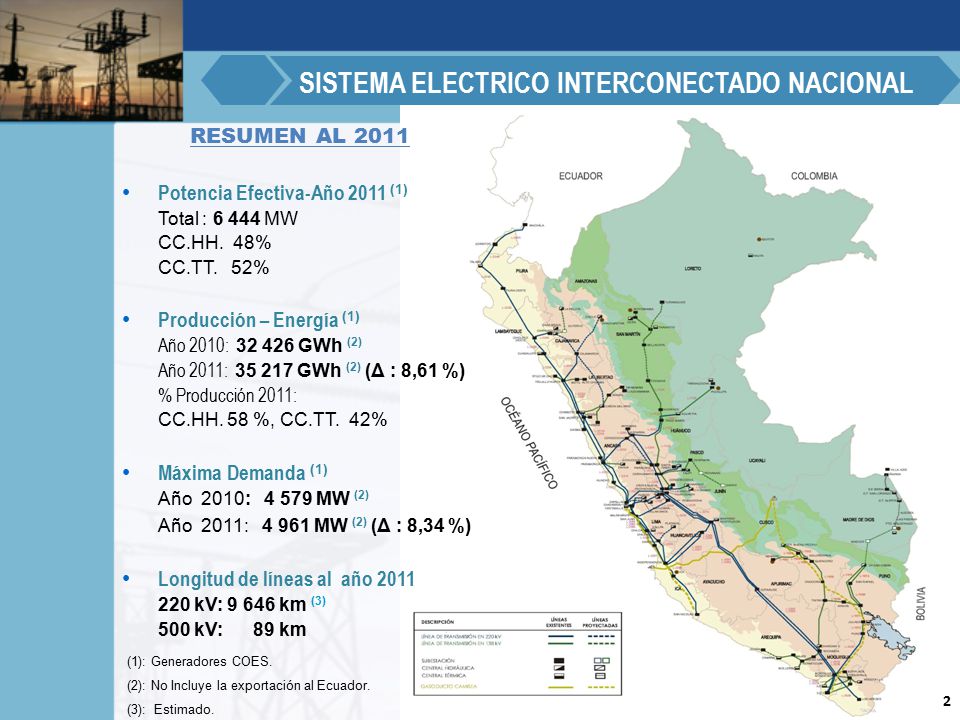

2 SISTEMA ELECTRICO INTERCONECTADO NACIONAL
RESUMEN AL 2011 Potencia Efectiva-Año 2011 (1) Total : MW CC.HH. 48% CC.TT. 52% Producción – Energía (1) Año 2010: GWh (2) Año 2011: GWh (2) (Δ : 8,61 %) % Producción 2011: CC.HH. 58 %, CC.TT. 42% Máxima Demanda (1) Año 2010: MW (2) Año 2011: MW (2) (Δ : 8,34 %) Longitud de líneas al año 2011 220 kV: km (3) 500 kV: km (1): Generadores COES. (2): No Incluye la exportación al Ecuador. (3): Estimado. 2

3 DEMANDA 3

4 Crecimiento promedio:

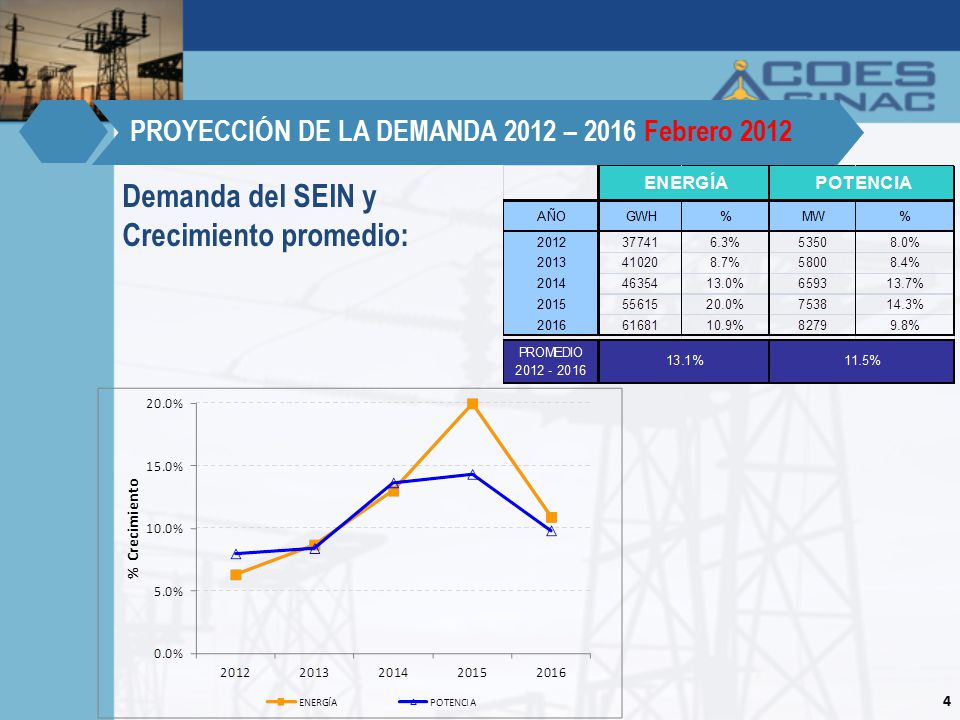

PROYECCIÓN DE LA DEMANDA 2012 – 2016 Febrero 2012 Demanda del SEIN y Crecimiento promedio:  4

5 Crecimiento promedio:

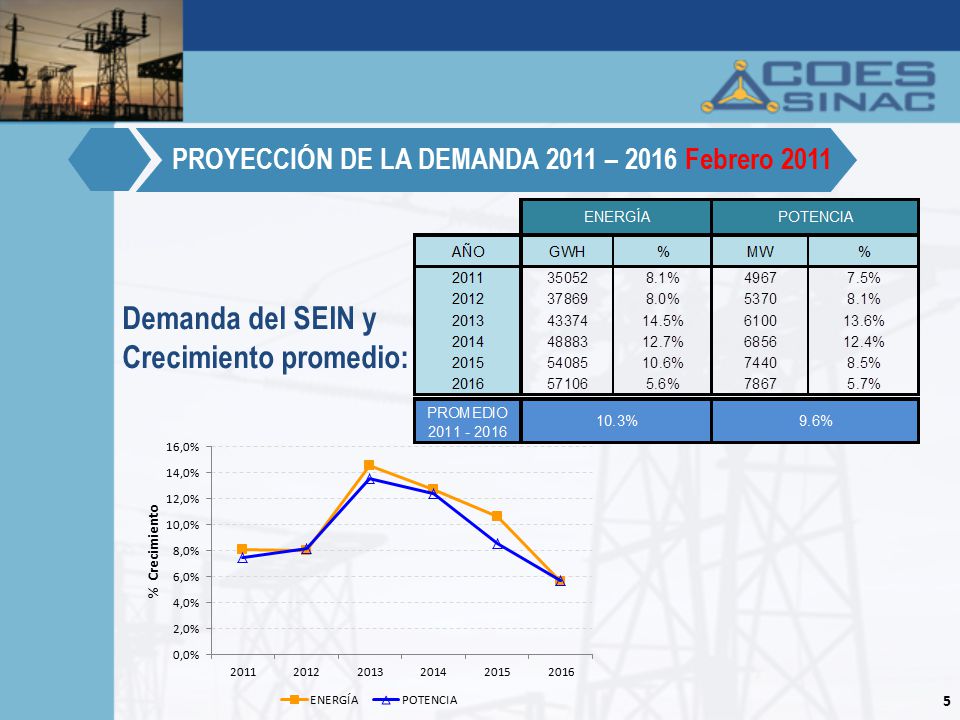

PROYECCIÓN DE LA DEMANDA 2011 – 2016 Febrero 2011 Demanda del SEIN y Crecimiento promedio:  5

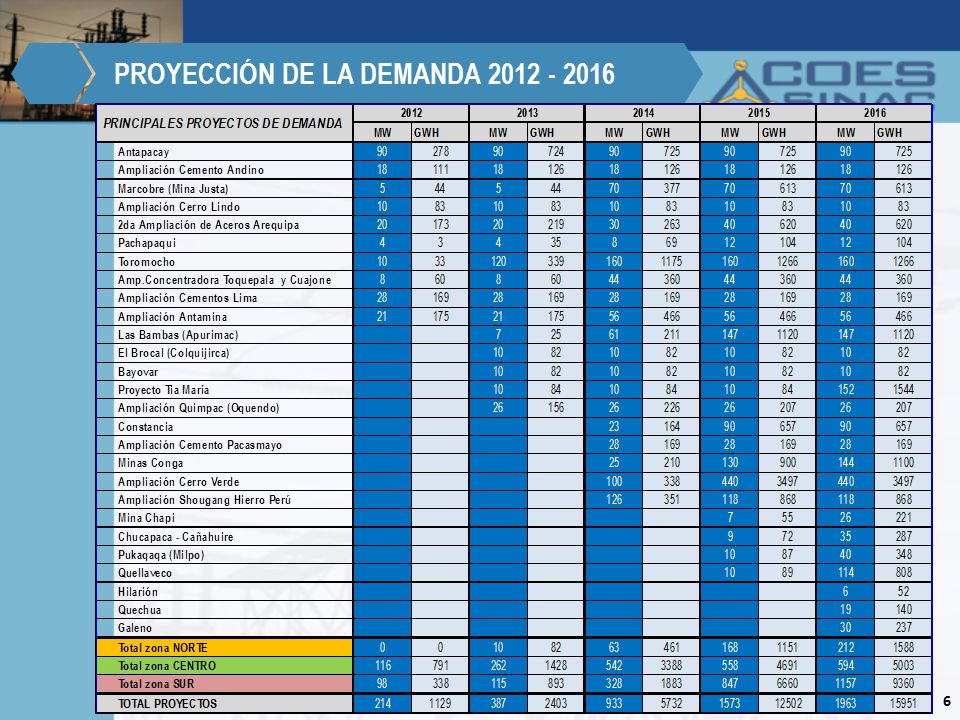

6 PROYECCIÓN DE LA DEMANDA 2012 - 2016

7 PROYECCIÓN ECONOMÉTRICA VEGETATIVA 2012 - 2016
PROYECCIÓN DE LA DEMANDA PROYECCIÓN ECONOMÉTRICA VEGETATIVA 7

8 GENERACIÓN 8

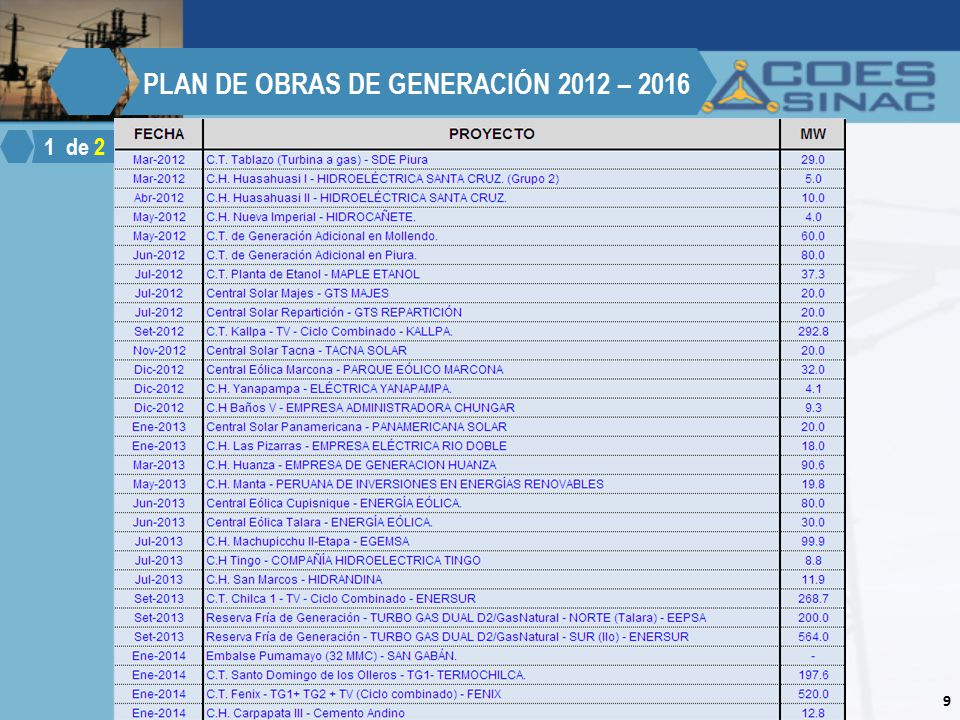

9 PLAN DE OBRAS DE GENERACIÓN 2012 – 2016
9

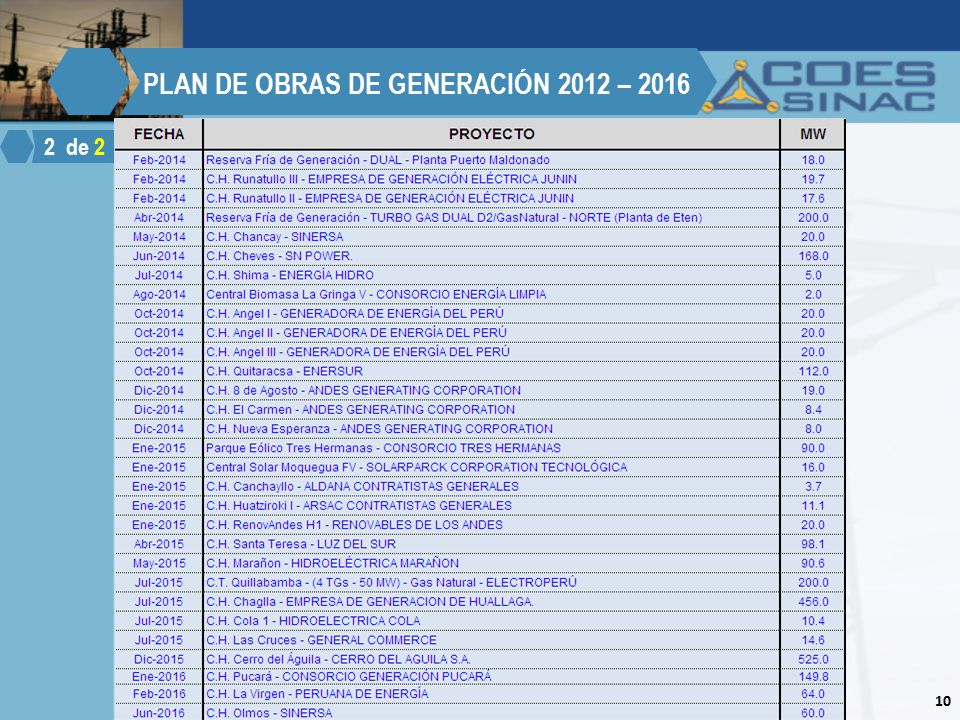

10 PLAN DE OBRAS DE GENERACIÓN 2012 – 2016
10

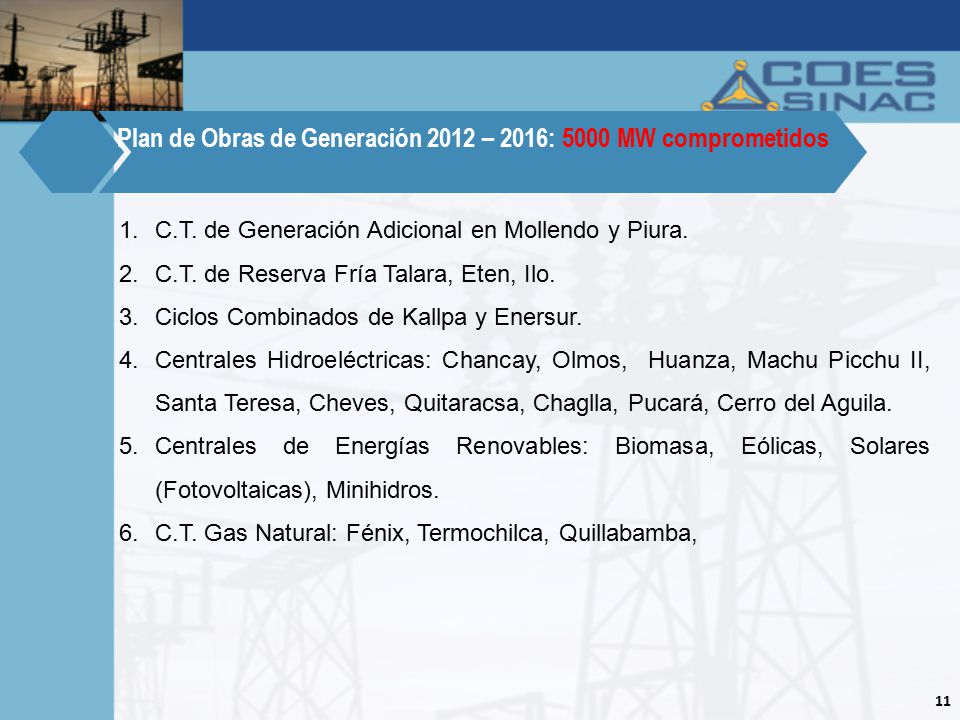

11 Plan de Obras de Generación 2012 – 2016: 5000 MW comprometidos
C.T. de Generación Adicional en Mollendo y Piura. C.T. de Reserva Fría Talara, Eten, Ilo. Ciclos Combinados de Kallpa y Enersur. Centrales Hidroeléctricas: Chancay, Olmos, Huanza, Machu Picchu II, Santa Teresa, Cheves, Quitaracsa, Chaglla, Pucará, Cerro del Aguila. Centrales de Energías Renovables: Biomasa, Eólicas, Solares (Fotovoltaicas), Minihidros. C.T. Gas Natural: Fénix, Termochilca, Quillabamba, 11

12 TRANSMISIÓN 12

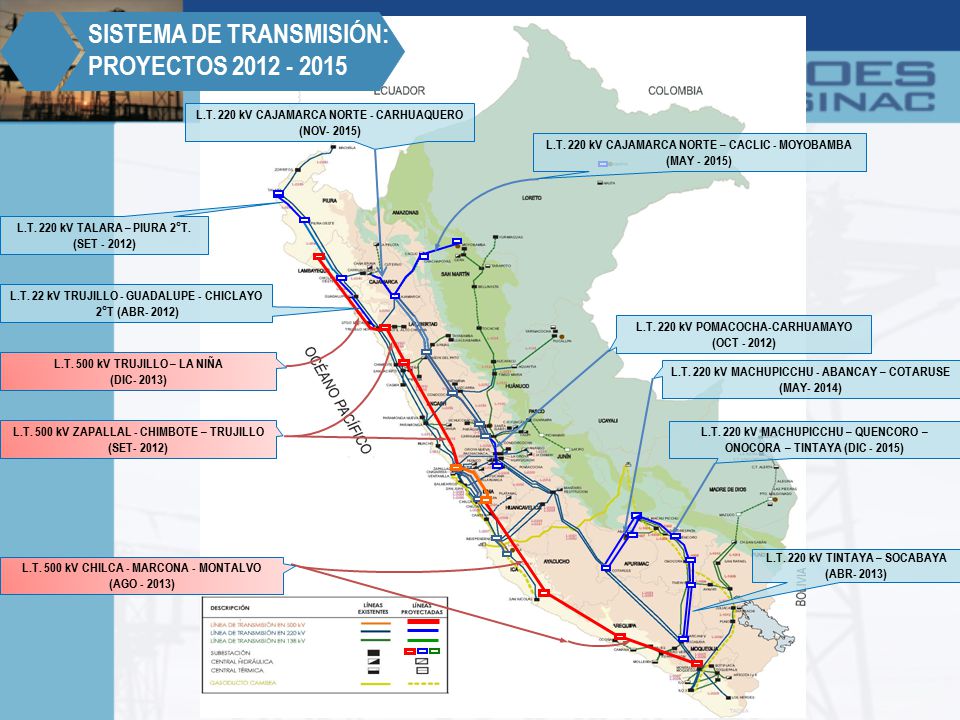

13 SISTEMA DE TRANSMISIÓN: PROYECTOS 2012 - 2015
L.T. 220 kV CAJAMARCA NORTE - CARHUAQUERO (NOV- 2015) L.T. 220 kV CAJAMARCA NORTE – CACLIC - MOYOBAMBA (MAY ) L.T. 220 kV TALARA – PIURA 2°T. (SET ) L.T. 22 kV TRUJILLO - GUADALUPE - CHICLAYO 2°T (ABR- 2012) L.T. 220 kV POMACOCHA-CARHUAMAYO (OCT ) L.T. 500 kV TRUJILLO – LA NIÑA (DIC- 2013) L.T. 220 kV MACHUPICCHU - ABANCAY – COTARUSE (MAY- 2014) L.T. 500 kV ZAPALLAL - CHIMBOTE – TRUJILLO (SET- 2012) L.T. 220 kV MACHUPICCHU – QUENCORO – ONOCORA – TINTAYA (DIC ) L.T. 220 kV TINTAYA – SOCABAYA (ABR- 2013) L.T. 500 kV CHILCA - MARCONA - MONTALVO (AGO )

14 ESTIMACIÓN DE LA RESERVA A NIVEL DE SEIN
PERIODO 14

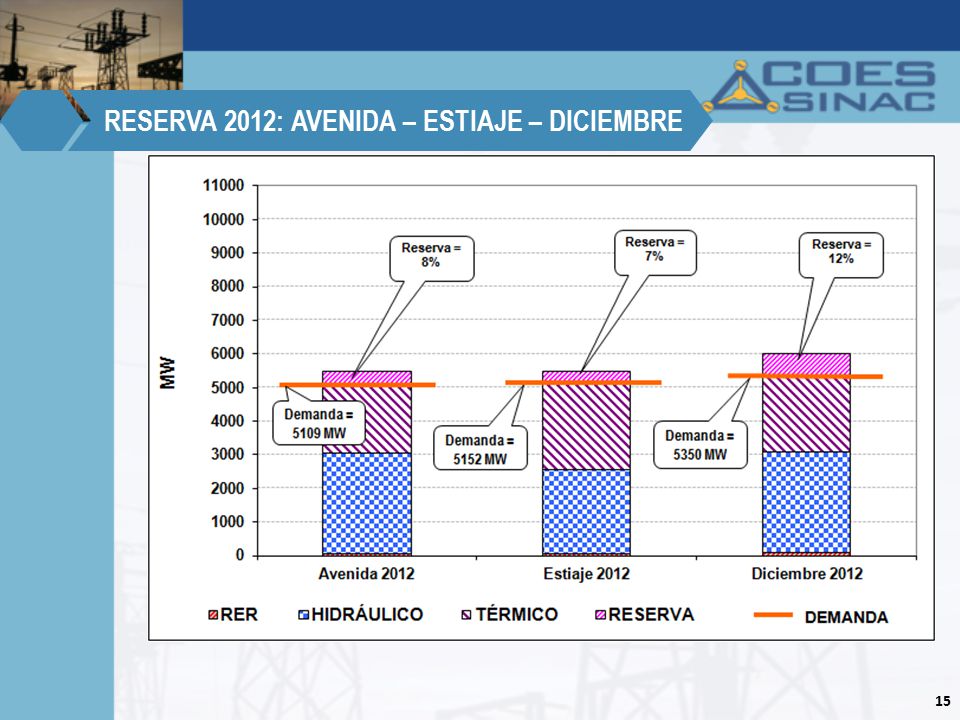

15 RESERVA 2012: AVENIDA – ESTIAJE – DICIEMBRE
15

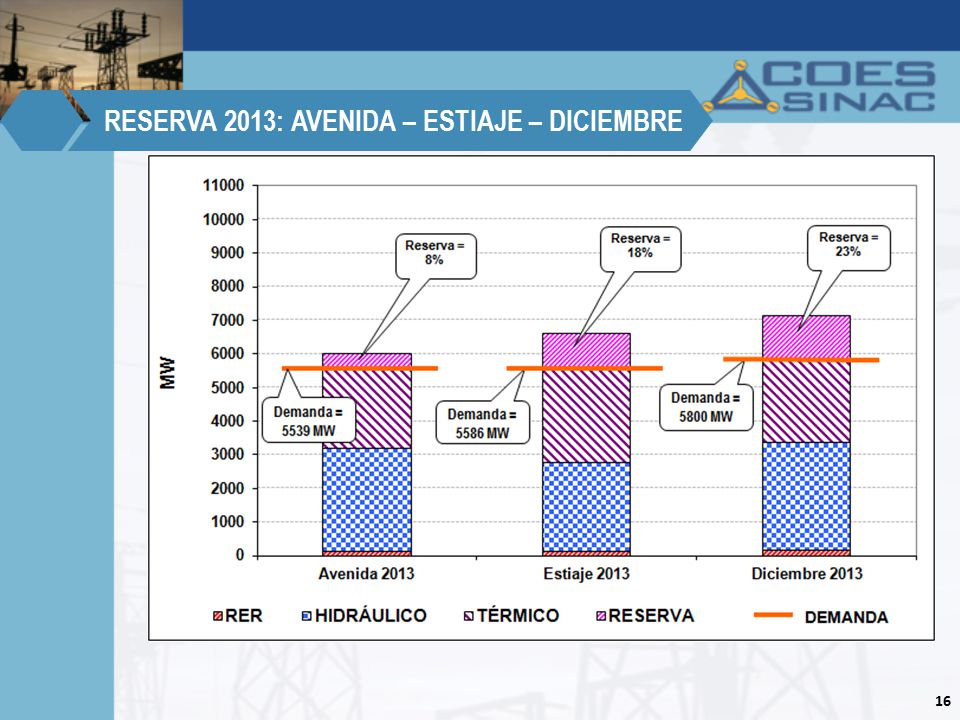

16 RESERVA 2013: AVENIDA – ESTIAJE – DICIEMBRE
16

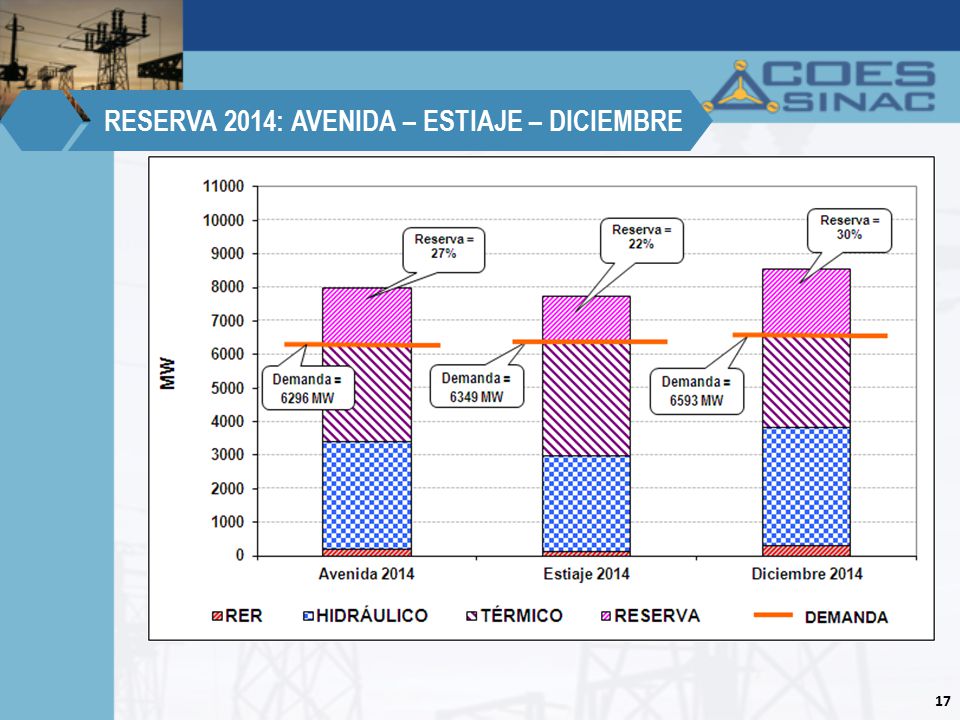

17 RESERVA 2014: AVENIDA – ESTIAJE – DICIEMBRE
17

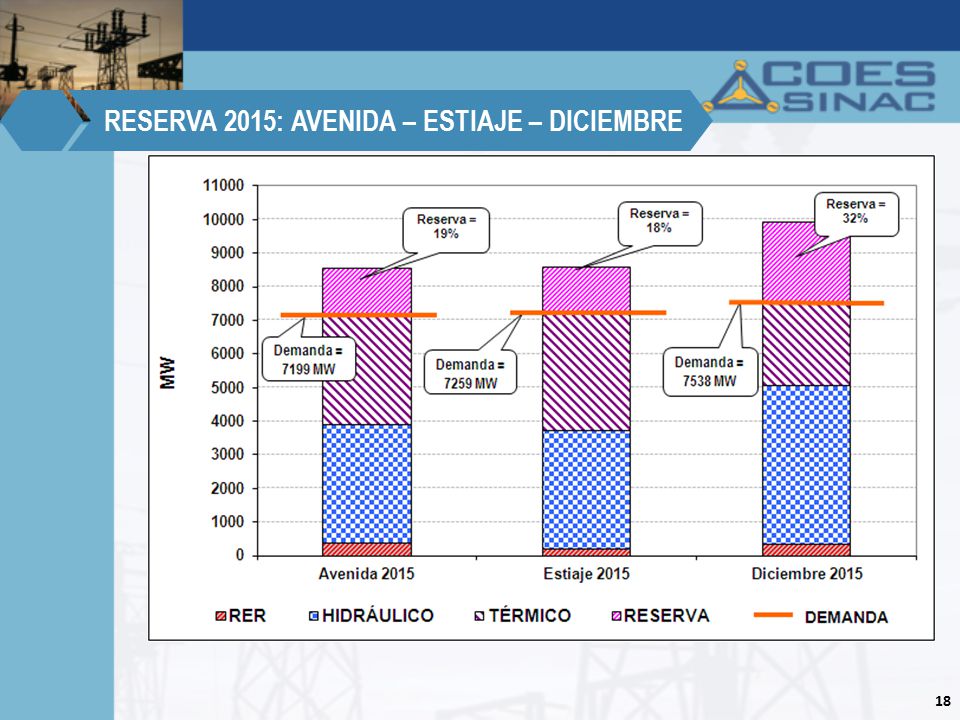

18 RESERVA 2015: AVENIDA – ESTIAJE – DICIEMBRE
18

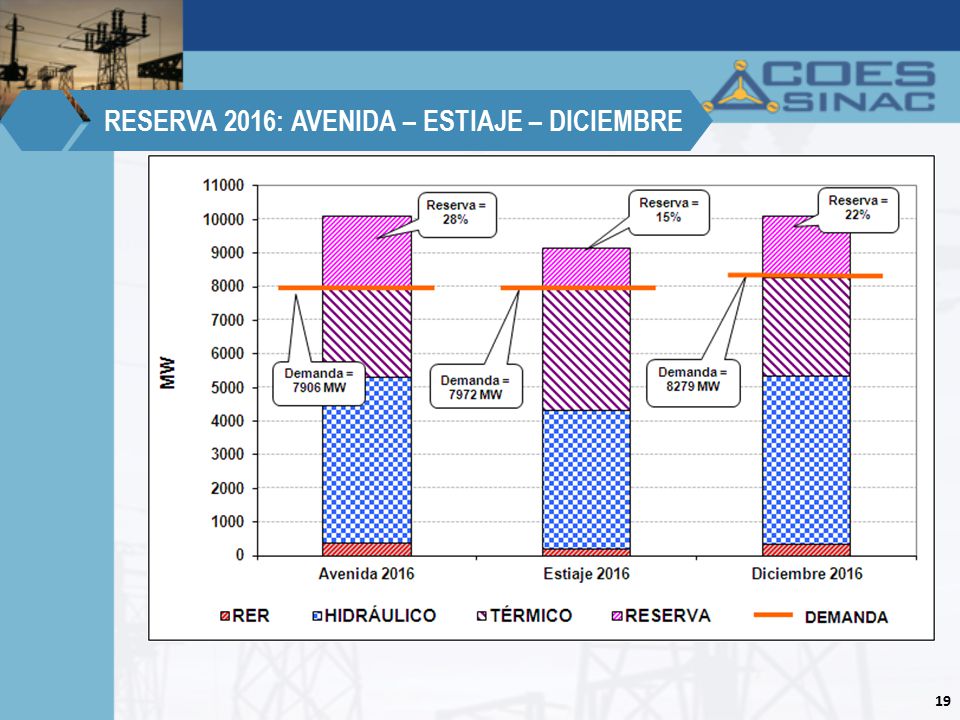

19 RESERVA 2016: AVENIDA – ESTIAJE – DICIEMBRE
19

20 ESTIMACIÓN DE LA RESERVA POR ZONAS
PERIODO 20

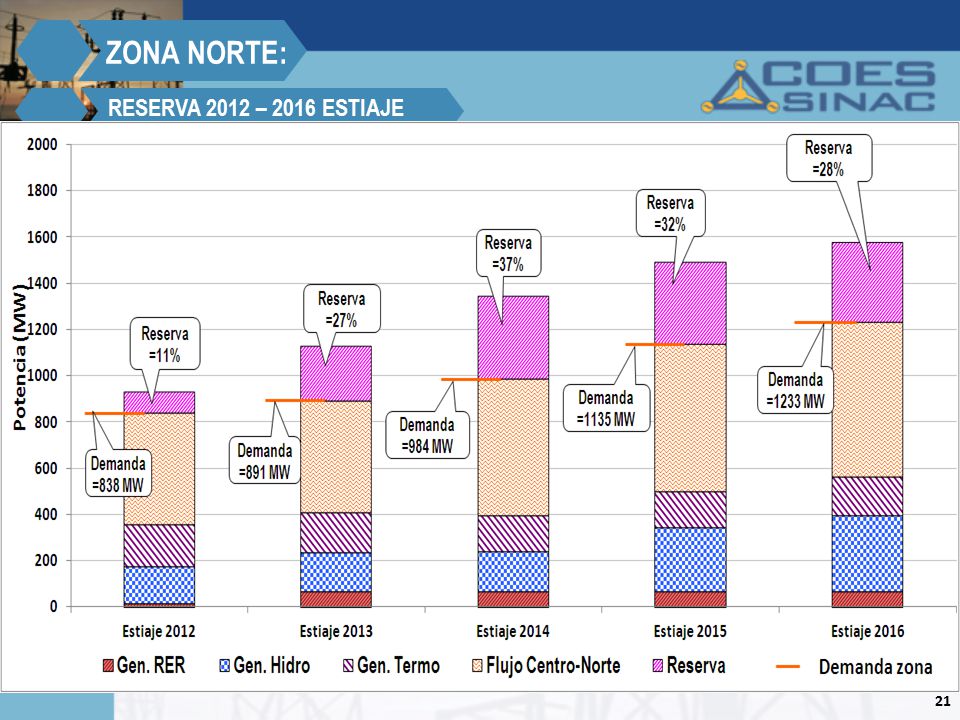

21 ZONA NORTE: RESERVA 2012 – 2016 ESTIAJE 21

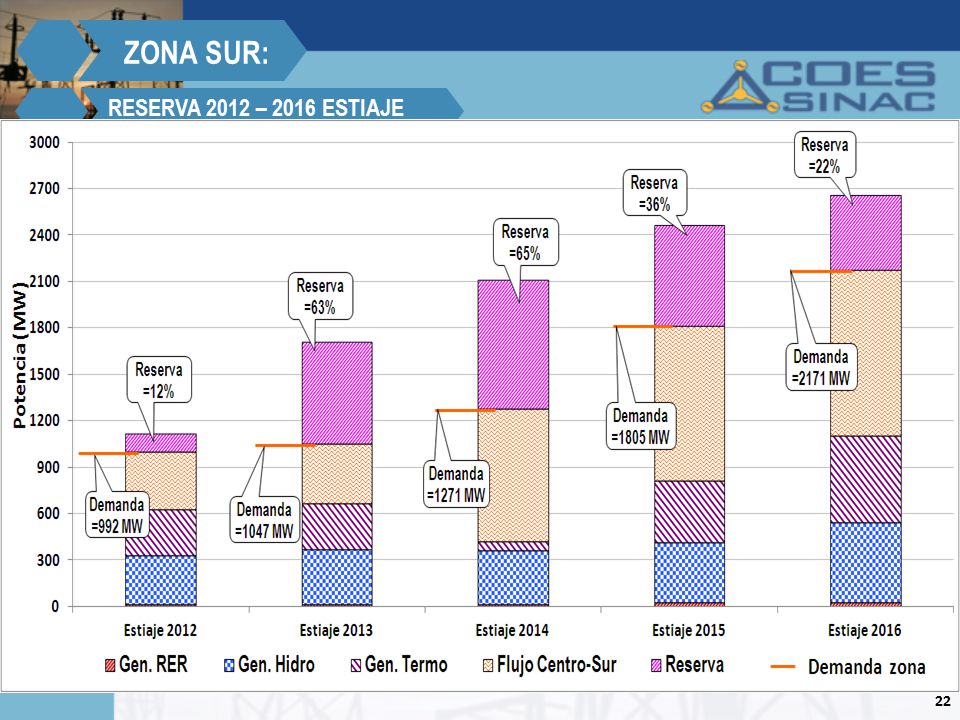

22 ZONA SUR: RESERVA 2012 – 2016 ESTIAJE 22

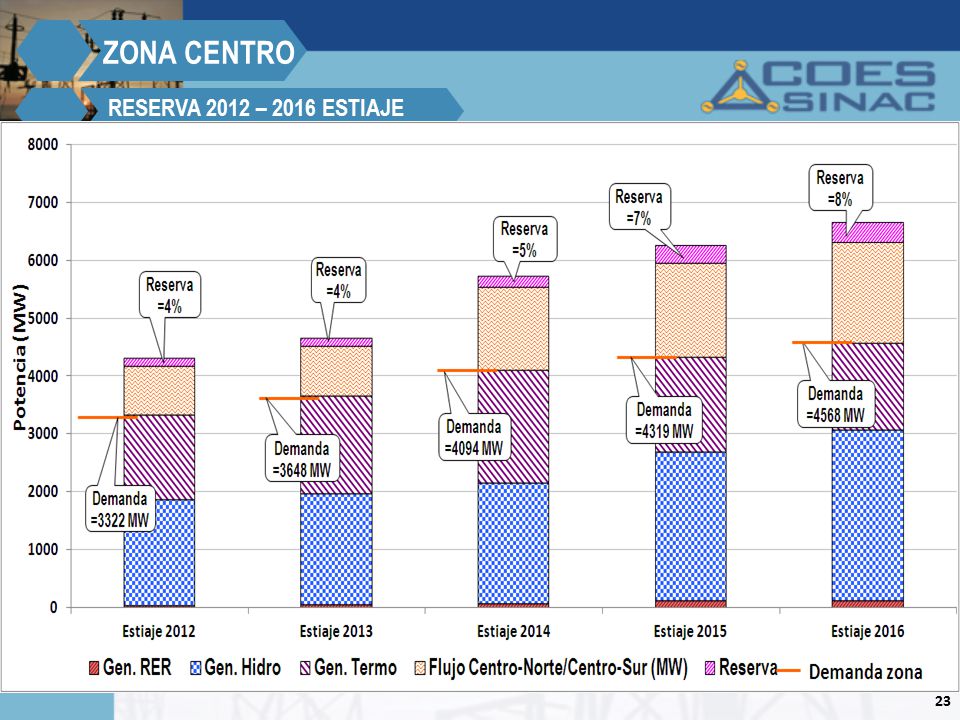

23 ZONA CENTRO RESERVA 2012 – 2016 ESTIAJE 23

24 VISIÓN DE LARGO PLAZO DE LA ESTRUCTURA DEL SISTEMA DE TRANSMISIÓN EN 500 KV DEL SEIN
24

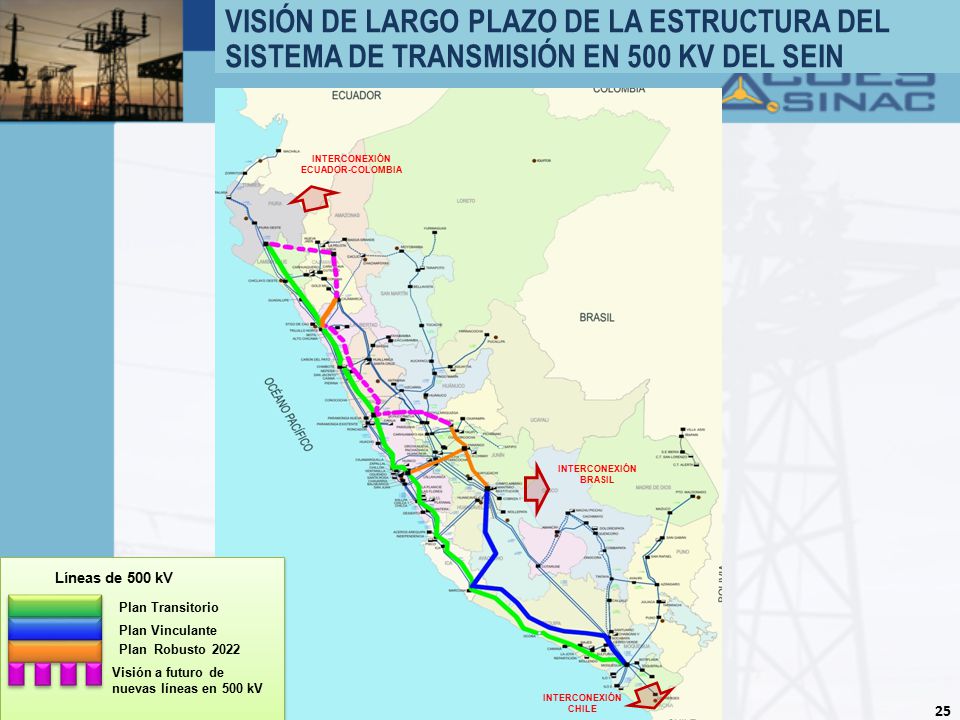

25 INTERCONEXIÓN ECUADOR-COLOMBIA
VISIÓN DE LARGO PLAZO DE LA ESTRUCTURA DEL SISTEMA DE TRANSMISIÓN EN 500 KV DEL SEIN INTERCONEXIÓN ECUADOR-COLOMBIA INTERCONEXIÓN BRASIL Plan Vinculante Plan Robusto 2022 Plan Transitorio Líneas de 500 kV Visión a futuro de nuevas líneas en 500 kV INTERCONEXIÓN CHILE 25

26 FIN 26
