Monitorización de la colmena usando hardware libre
Colmenas urbanas. Taller de producción colaborativa sobre apicultura urbana
2
MONITORIZACIÓN DE LA COLMENA USANDO HARDWARE LIBRE
¿Qué monitorizar? ¿Dónde ubicar? Arquitectura de comunicación Conectando el Hardware Monitorizando los resultados Como seguir despues del taller Conclusión
3
¿QUÉ MONITORIZAR? Localización (GPS) Peso
Temperatura (int/ext) Humedad (int/ext) CO2 Luminosidad Lluvia Localización (GPS) Dirección y velocidad del viento, Espectro de frecuencias de sonido Contador de abejas
4

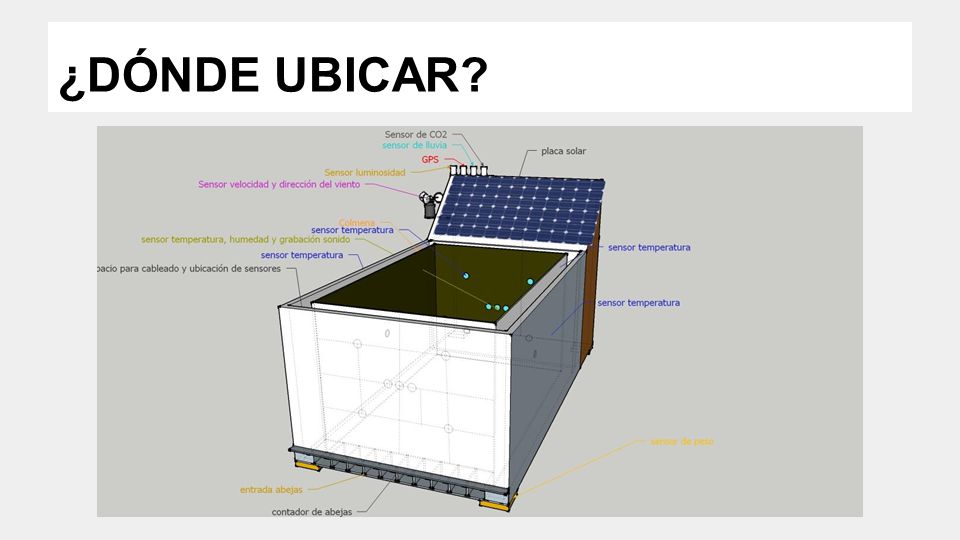

¿DÓNDE UBICAR?
5

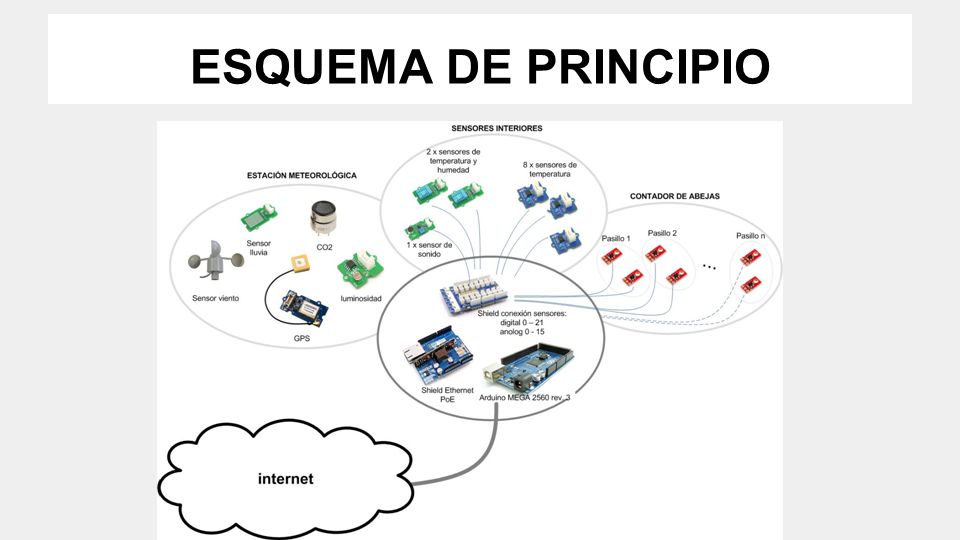

ESQUEMA DE PRINCIPIO
6
MONITORIZACIÓN DE LA COLMENA USANDO HARDWARE LIBRE
¿Qué monitorizar? ¿Dónde ubicar? Arquitectura de comunicación Conectando el Hardware Monitorizando los resultados Como seguir despues del taller Conclusión
7

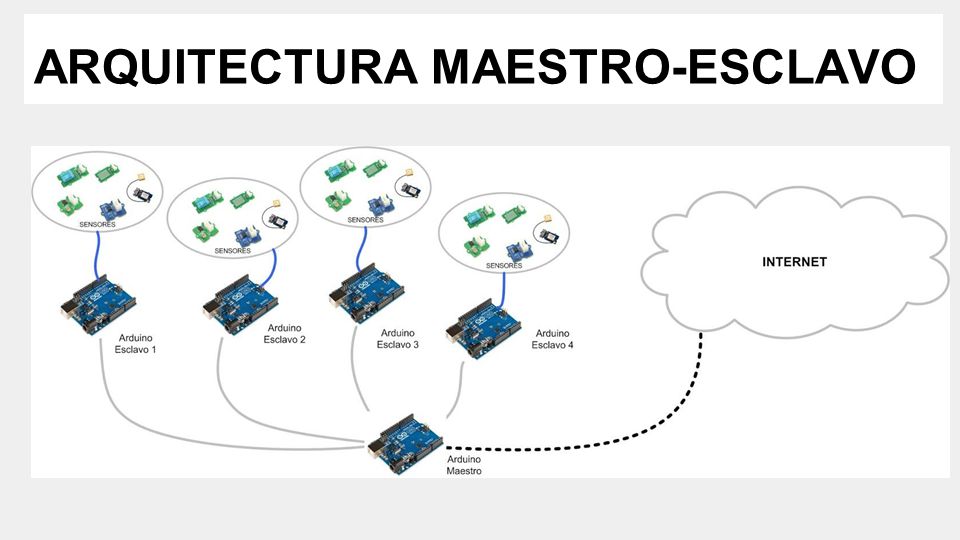

ARQUITECTURA MAESTRO-ESCLAVO
8

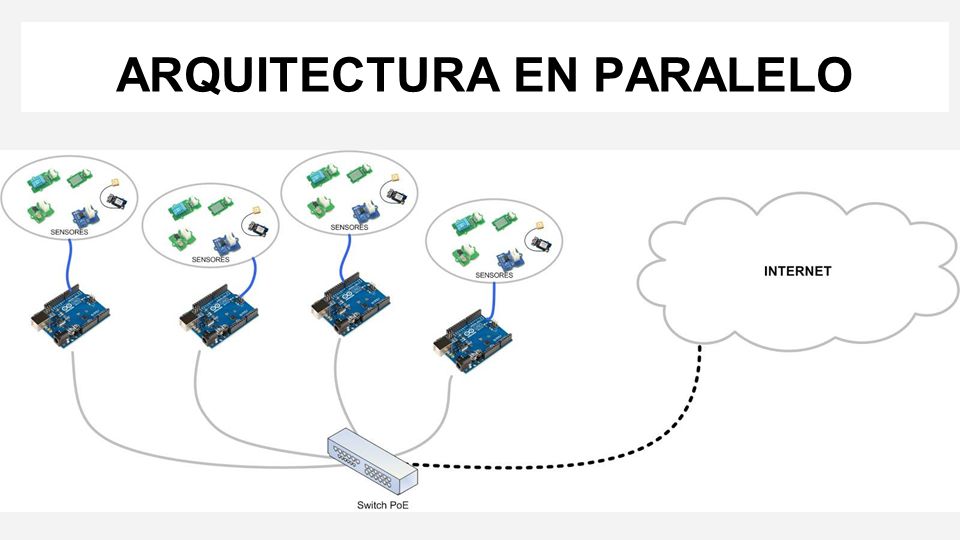

ARQUITECTURA EN PARALELO
9

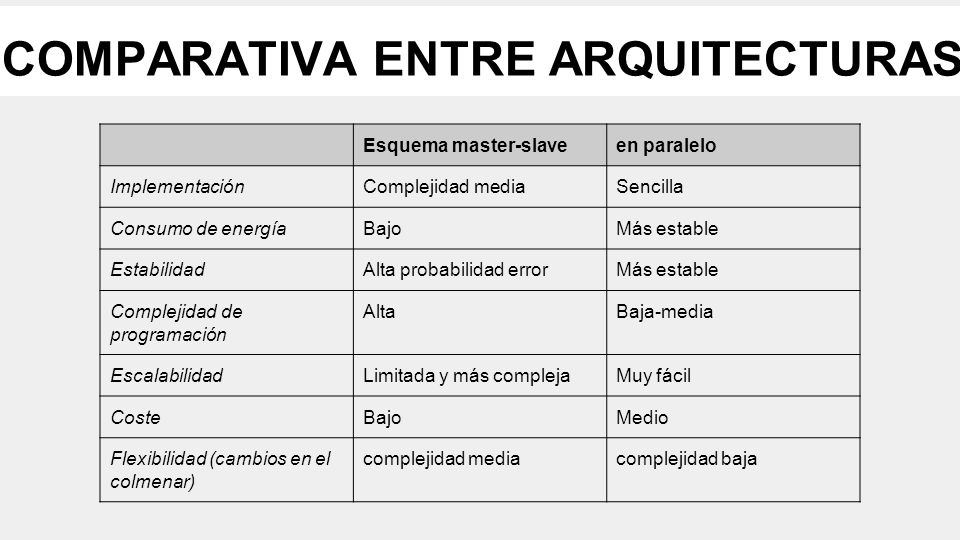

COMPARATIVA ENTRE ARQUITECTURAS
Esquema master-slave en paralelo Implementación Complejidad media Sencilla Consumo de energía Bajo Más estable Estabilidad Alta probabilidad error Complejidad de programación Alta Baja-media Escalabilidad Limitada y más compleja Muy fácil Coste Medio Flexibilidad (cambios en el colmenar) complejidad media complejidad baja
10
MONITORIZACIÓN DE LA COLMENA USANDO HARDWARE LIBRE
¿Qué monitorizar? ¿Dónde ubicar? Arquitectura de comunicación Conectando el Hardware Monitorizando los resultados Como seguir despues del taller Conclusión
11

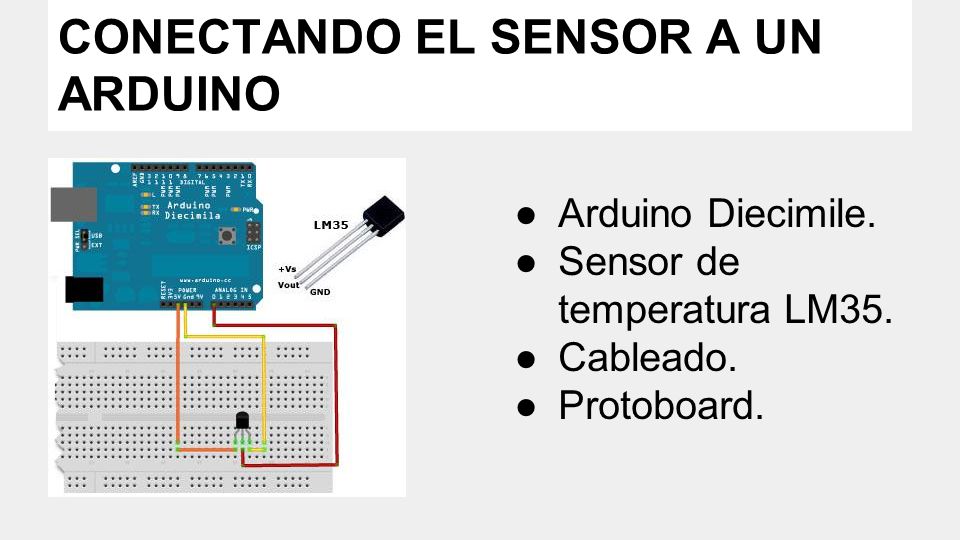

CONECTANDO EL SENSOR A UN ARDUINO
Arduino Diecimile. Sensor de temperatura LM35. Cableado. Protoboard.
12

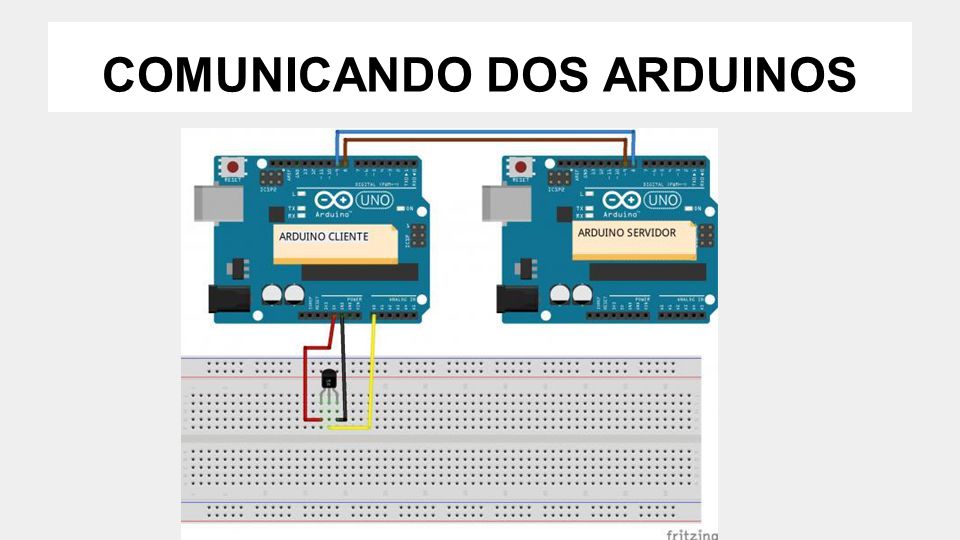

COMUNICANDO DOS ARDUINOS
13

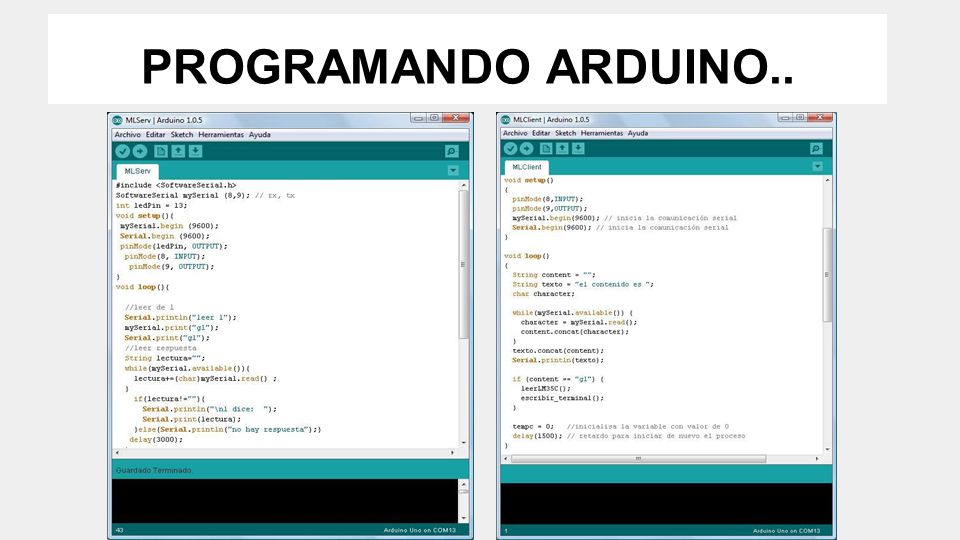

PROGRAMANDO ARDUINO..
14

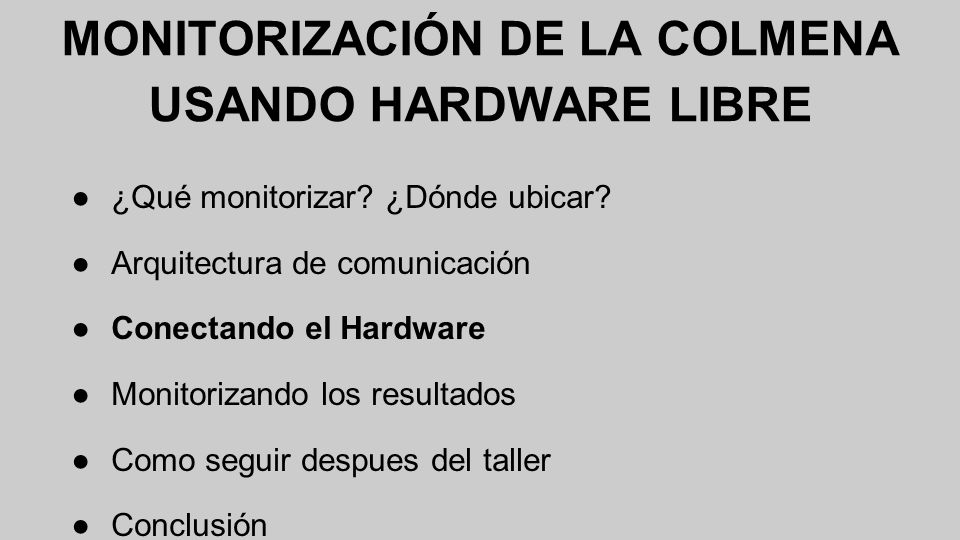

MONITORIZACIÓN DE LA COLMENA USANDO HARDWARE LIBRE
¿Qué monitorizar? ¿Dónde ubicar? Arquitectura de comunicación Conectando el Hardware Monitorizando los resultados Como seguir despues del taller Conclusión
15

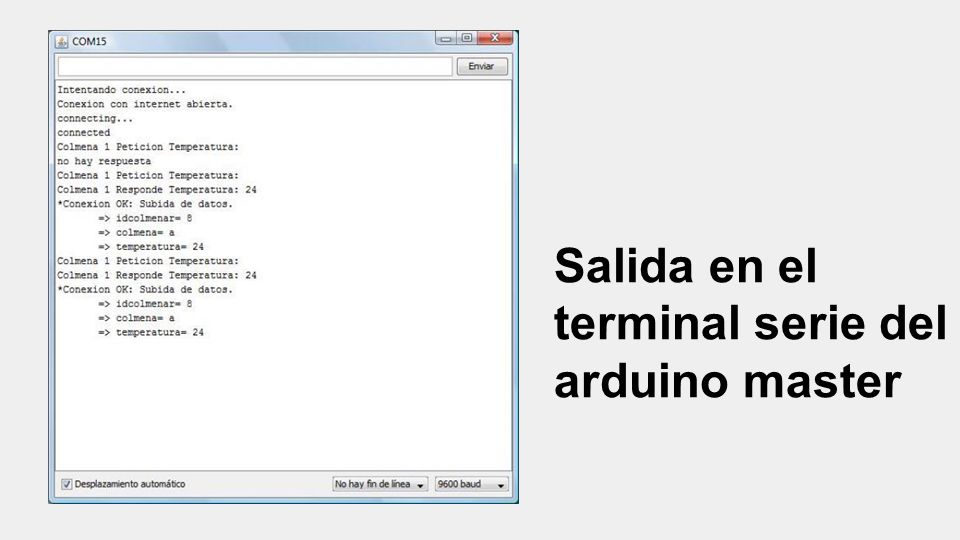

Salida en el terminal serie del arduino master
16

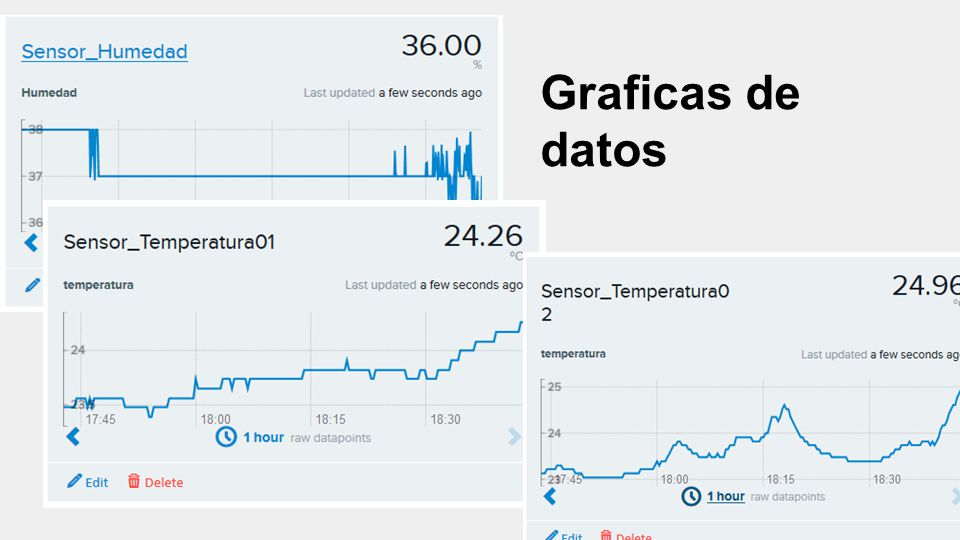

Graficas de datos
17

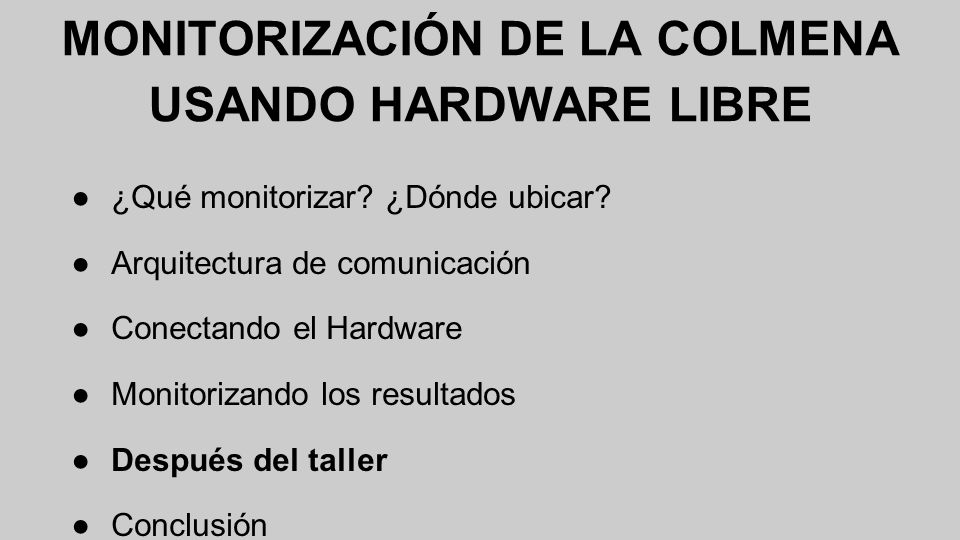

MONITORIZACIÓN DE LA COLMENA USANDO HARDWARE LIBRE
¿Qué monitorizar? ¿Dónde ubicar? Arquitectura de comunicación Conectando el Hardware Monitorizando los resultados Después del taller Conclusión
18
DESPUÉS DEL TALLER Implementar los diseños para más sensores
Realizar análisis de los datos y visualizaciones gráficas Diseñar cableados y encapsulados Desarrollar la arquitectura de switch. Crear comunidad Estudiar la alimentación con placas de energía solar
19
CONCLUSIÓN Monitorizar la colmena con hardware libre abarata los costes Permite observar problemas que no se ven a simple vista
20
AGRADECIMIENTOS Sara Alvarellos David Atauri David Rodriguez
Maria Vega Edgar Gonzalez MediaLab Prado
21
Fin
