1 Trabaje con Vigas Sort&Cope
Como recortar vigas

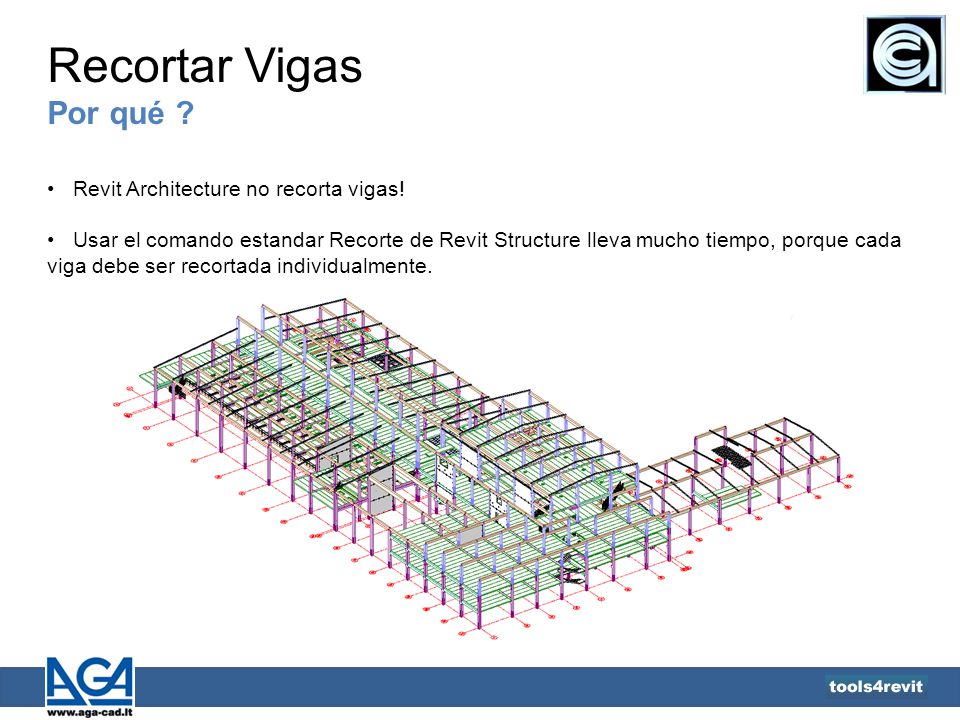

2 Recortar Vigas Por qué ? Revit Architecture no recorta vigas!
Usar el comando estandar Recorte de Revit Structure lleva mucho tiempo, porque cada viga debe ser recortada individualmente.

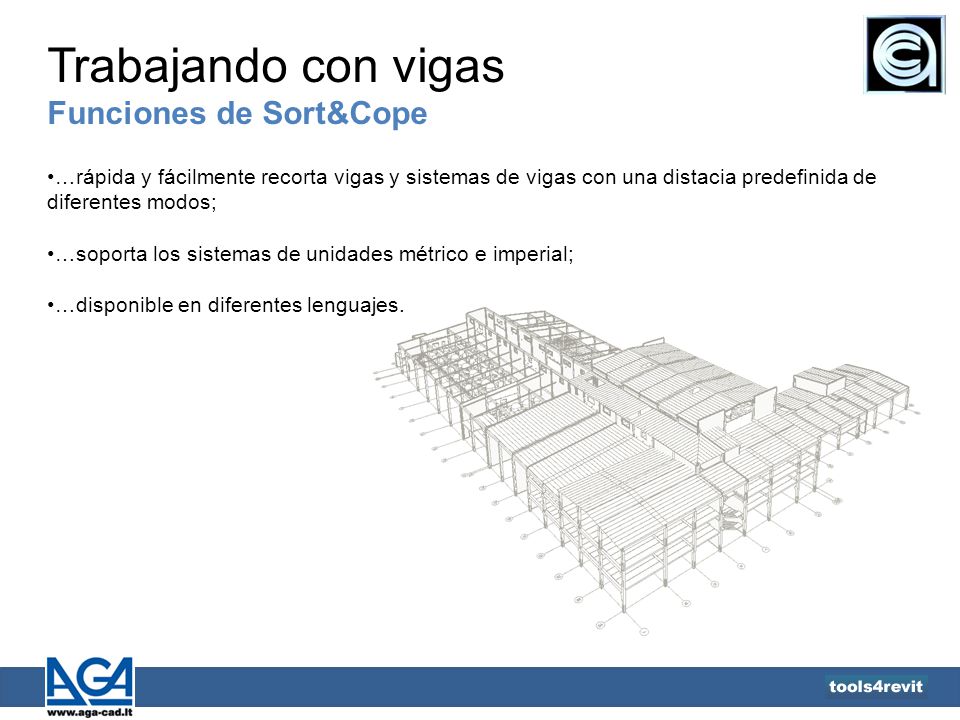

3 Trabajando con vigas Funciones de Sort&Cope
…rápida y fácilmente recorta vigas y sistemas de vigas con una distacia predefinida de diferentes modos; …soporta los sistemas de unidades métrico e imperial; …disponible en diferentes lenguajes.

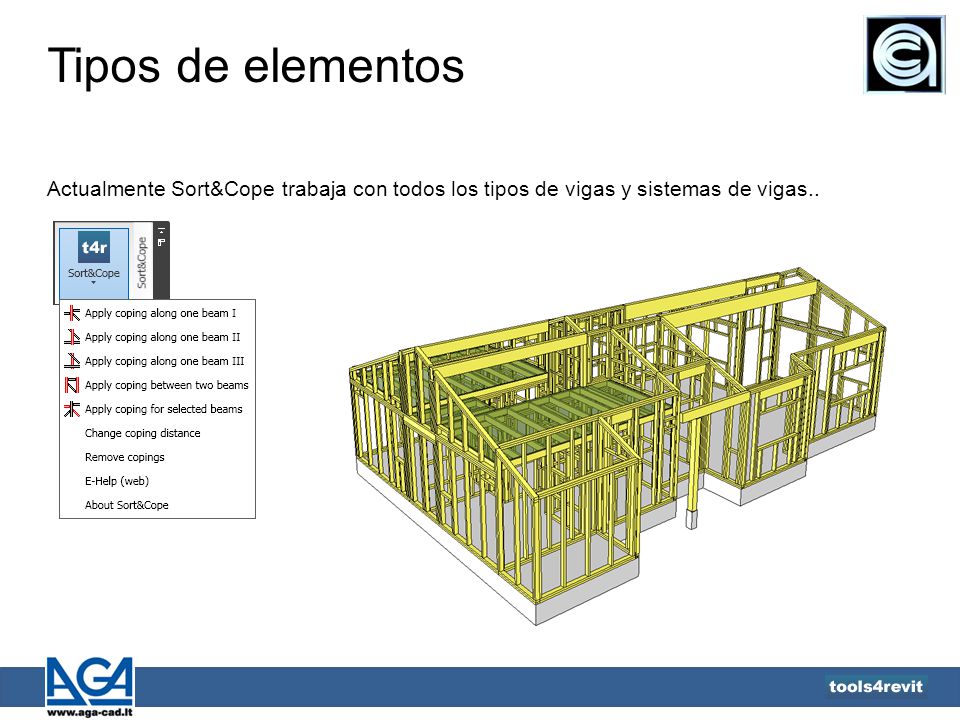

4 Tipos de elementos Actualmente Sort&Cope trabaja con todos los tipos de vigas y sistemas de vigas..

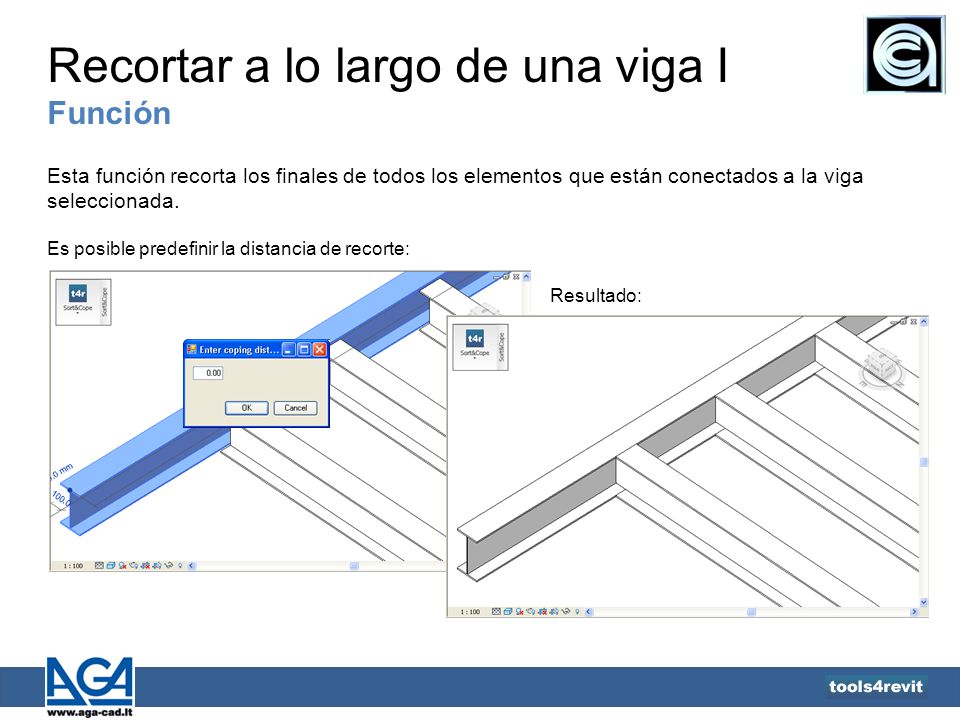

5 Recortar a lo largo de una viga I
Función Esta función recorta los finales de todos los elementos que están conectados a la viga seleccionada. Es posible predefinir la distancia de recorte: Resultado:

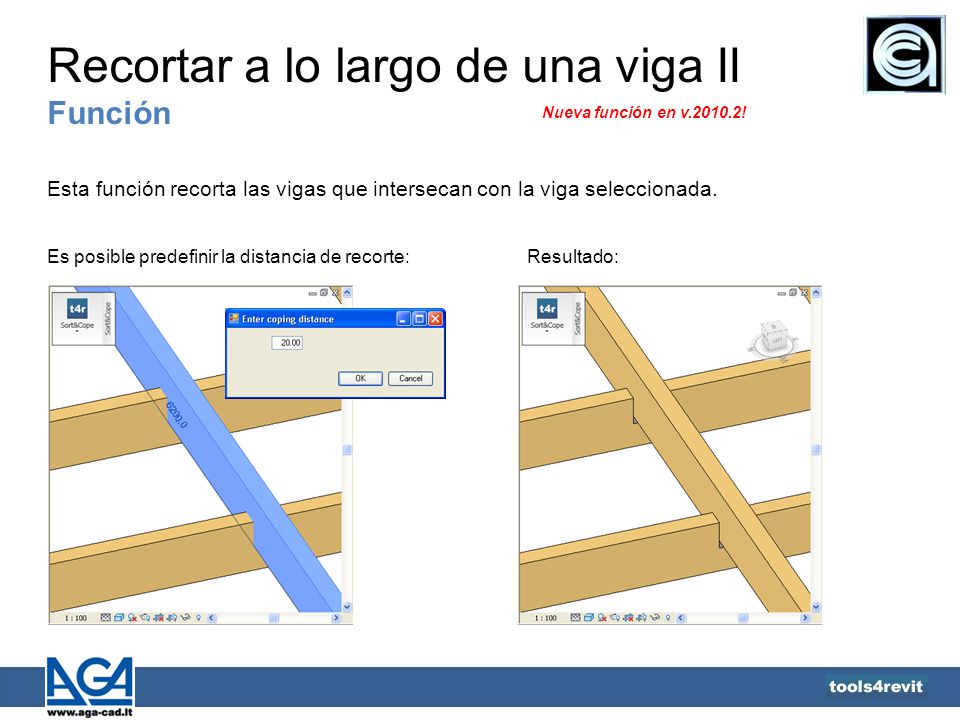

6 Recortar a lo largo de una viga II
Función Nueva función en v ! Esta función recorta las vigas que intersecan con la viga seleccionada. Es posible predefinir la distancia de recorte: Resultado: Result:

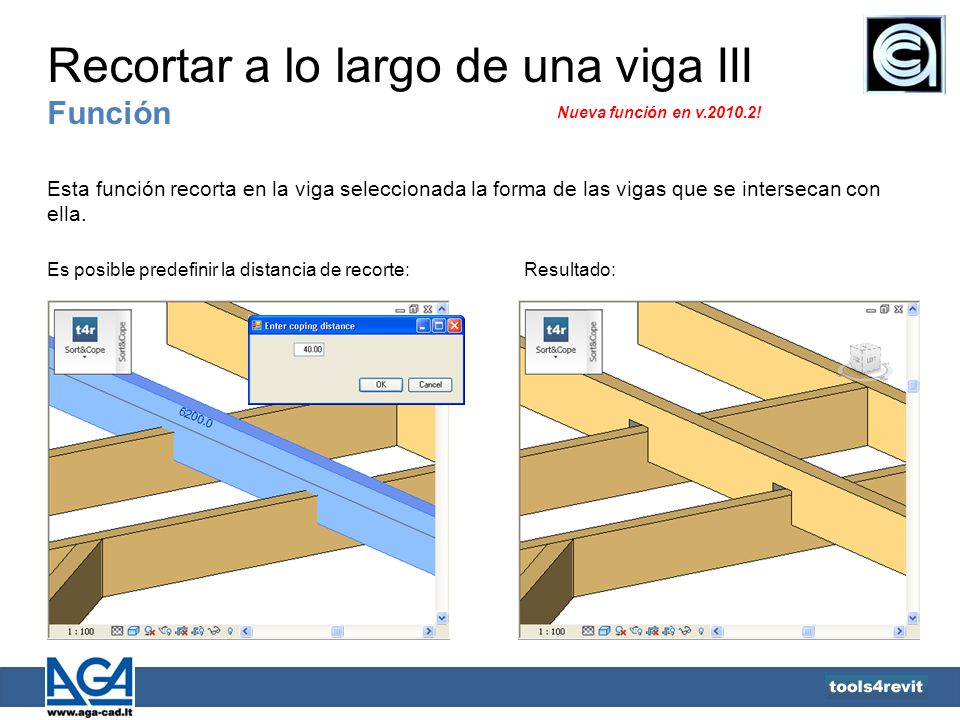

7 Recortar a lo largo de una viga III
Función Nueva función en v ! Esta función recorta en la viga seleccionada la forma de las vigas que se intersecan con ella. Es posible predefinir la distancia de recorte: Resultado: Result:

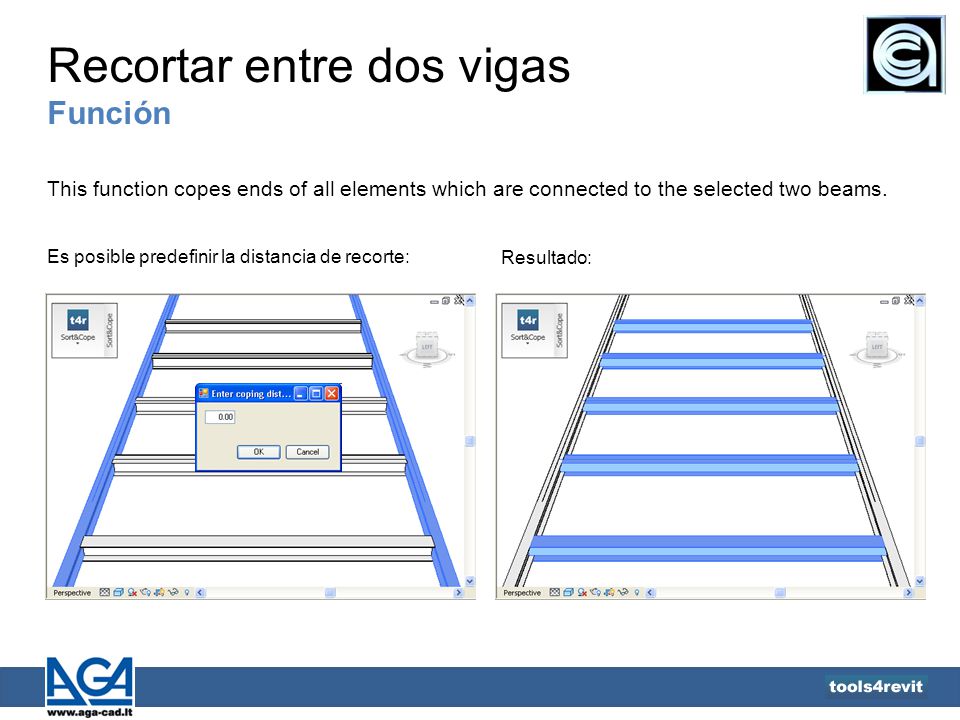

8 Recortar entre dos vigas
Función This function copes ends of all elements which are connected to the selected two beams. Es posible predefinir la distancia de recorte: Resultado:

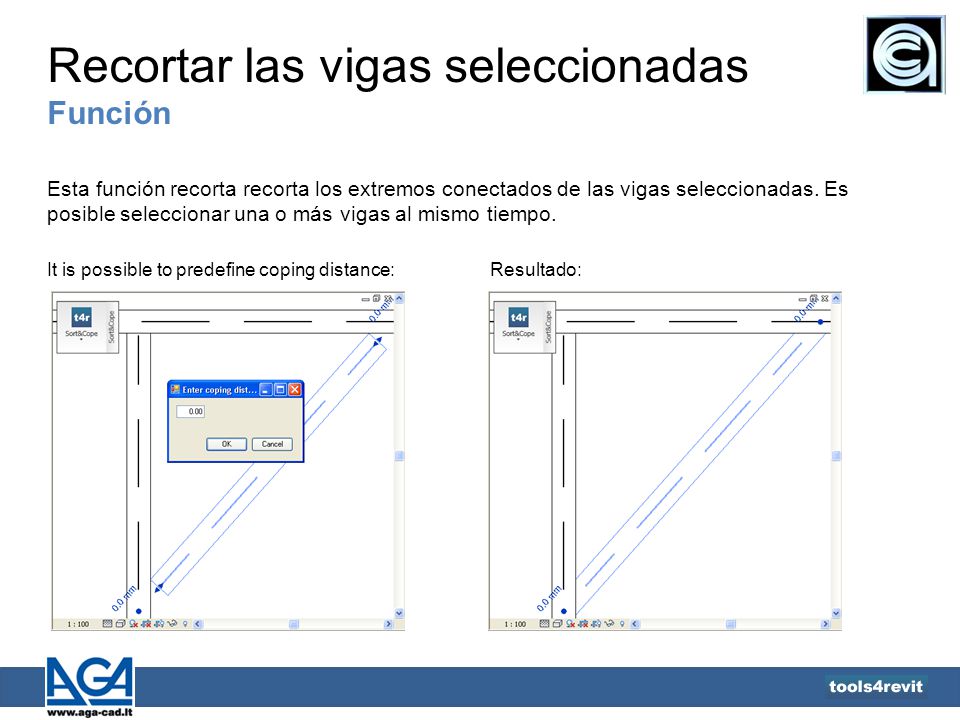

9 Recortar las vigas seleccionadas
Función Esta función recorta recorta los extremos conectados de las vigas seleccionadas. Es posible seleccionar una o más vigas al mismo tiempo. It is possible to predefine coping distance: Resultado:

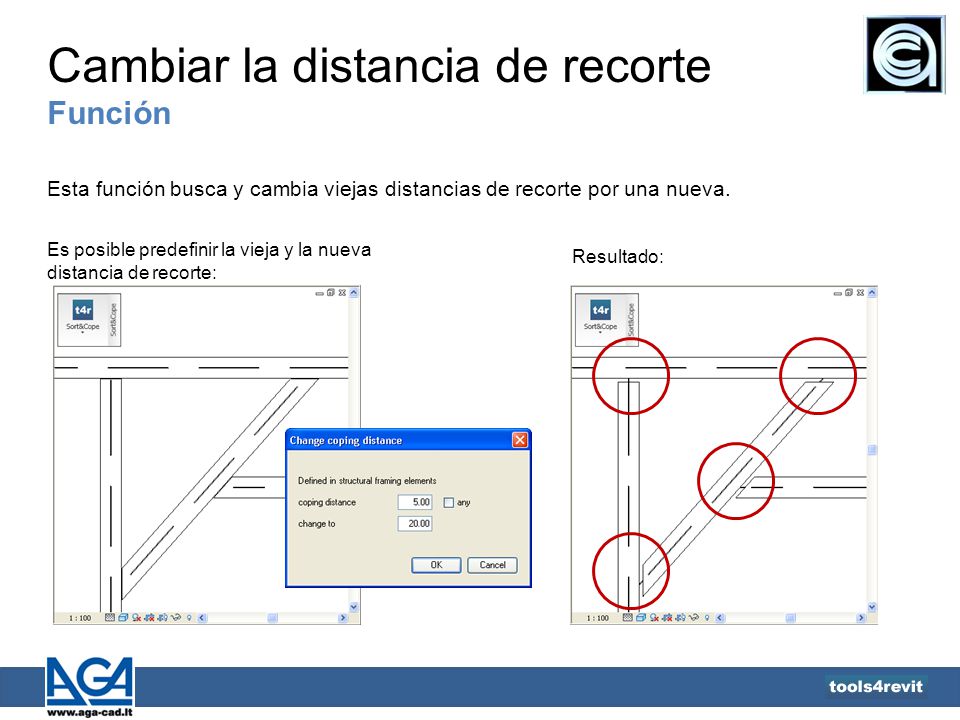

10 Cambiar la distancia de recorte
Función Esta función busca y cambia viejas distancias de recorte por una nueva. Es posible predefinir la vieja y la nueva distancia de recorte: Resultado:

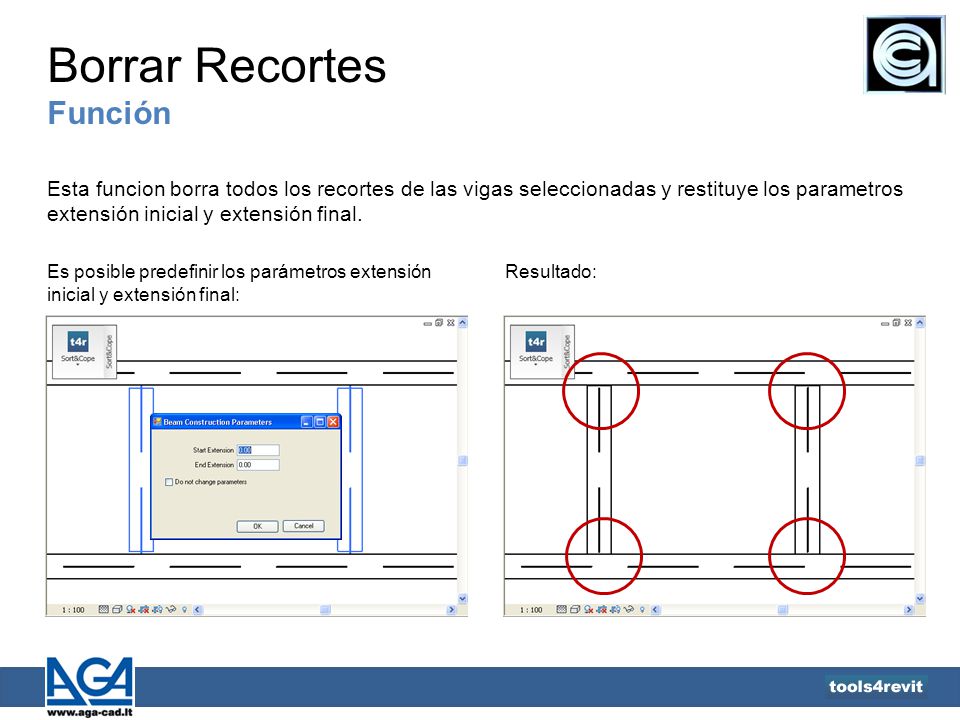

11 Borrar Recortes Función
Esta funcion borra todos los recortes de las vigas seleccionadas y restituye los parametros extensión inicial y extensión final. Es posible predefinir los parámetros extensión inicial y extensión final: Resultado:

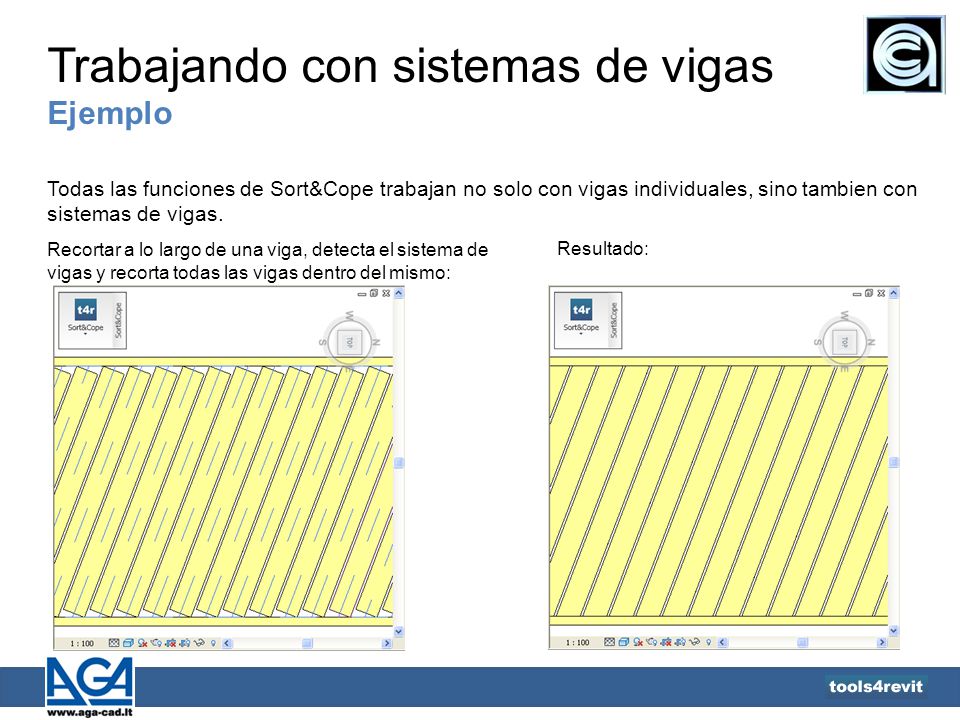

12 Trabajando con sistemas de vigas
Ejemplo Todas las funciones de Sort&Cope trabajan no solo con vigas individuales, sino tambien con sistemas de vigas. Recortar a lo largo de una viga, detecta el sistema de vigas y recorta todas las vigas dentro del mismo: Resultado:

13 Aumente su productividad!
ALBERTO CERDAN Consultor Revit ® Copyright © 2009 AGA CAD Ltd.
