G33 Roscado Con G33 se pueden realizar roscas longitudinales, frontales y cónicas Condiciones La función G33 es modal y se anula con las funciones G00,

Presentación del tema: "G33 Roscado Con G33 se pueden realizar roscas longitudinales, frontales y cónicas Condiciones La función G33 es modal y se anula con las funciones G00,"— Transcripción de la presentación:

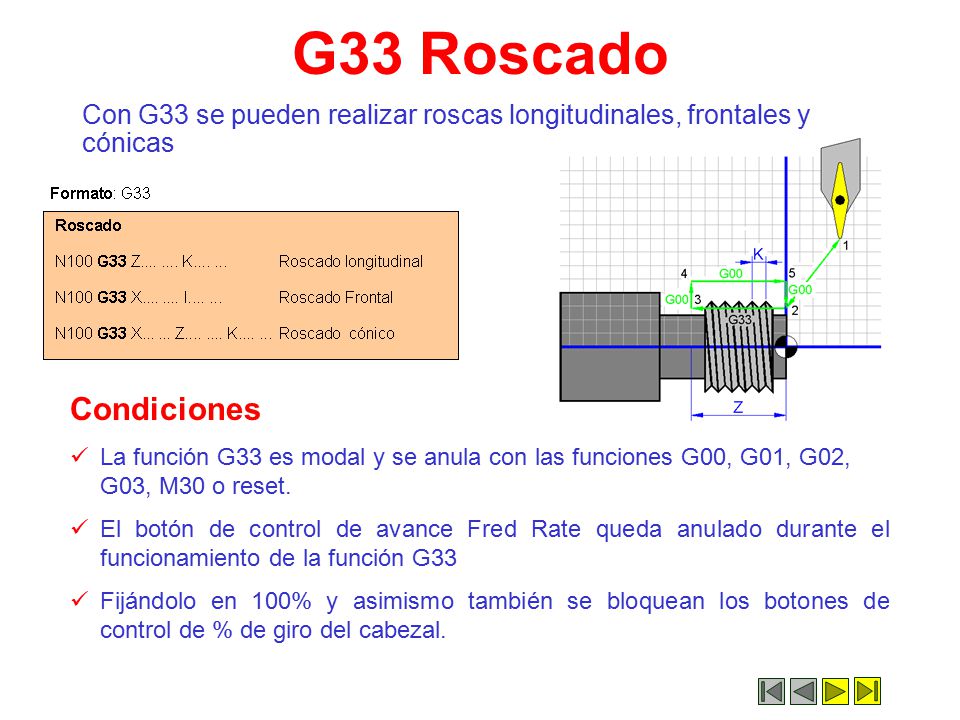

1 G33 Roscado Con G33 se pueden realizar roscas longitudinales, frontales y cónicas Condiciones La función G33 es modal y se anula con las funciones G00, G01, G02, G03, M30 o reset. El botón de control de avance Fred Rate queda anulado durante el funcionamiento de la función G33 Fijándolo en 100% y asimismo también se bloquean los botones de control de % de giro del cabezal.

2 Diferentes tipos de rosca, según su fabricación.

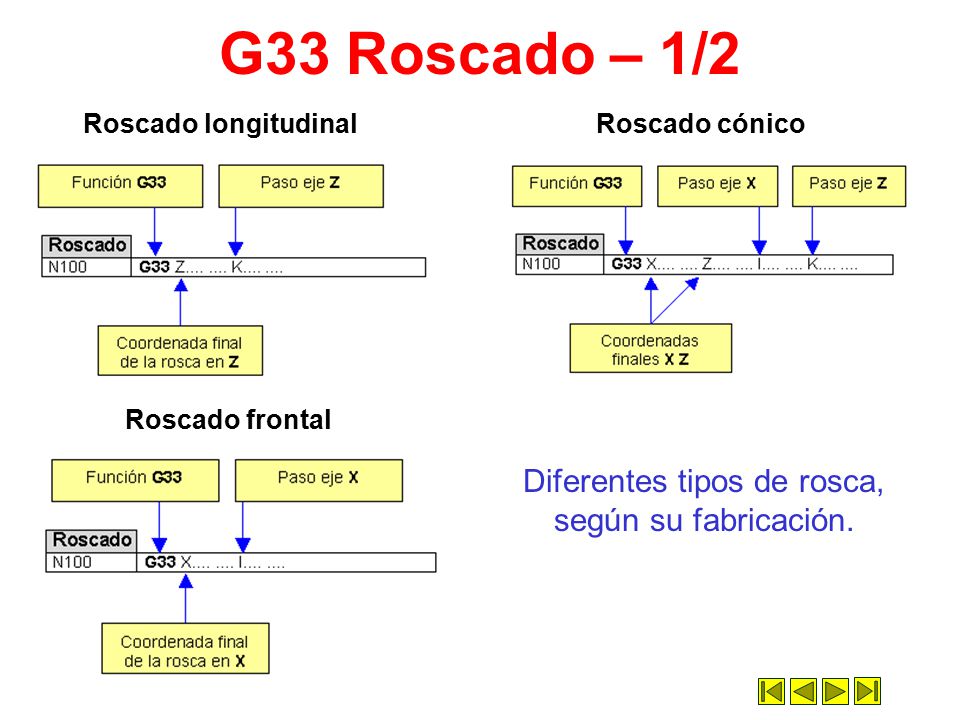

G33 Roscado – 1/2 Roscado longitudinal Roscado cónico Roscado frontal Diferentes tipos de rosca, según su fabricación.

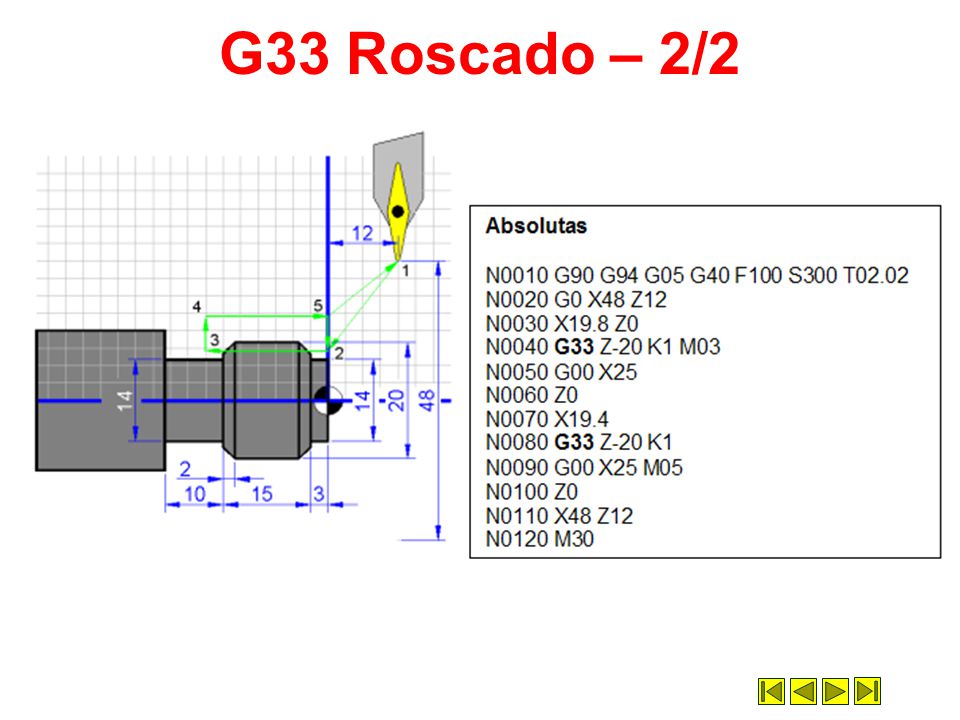

3 G33 Roscado – 2/2

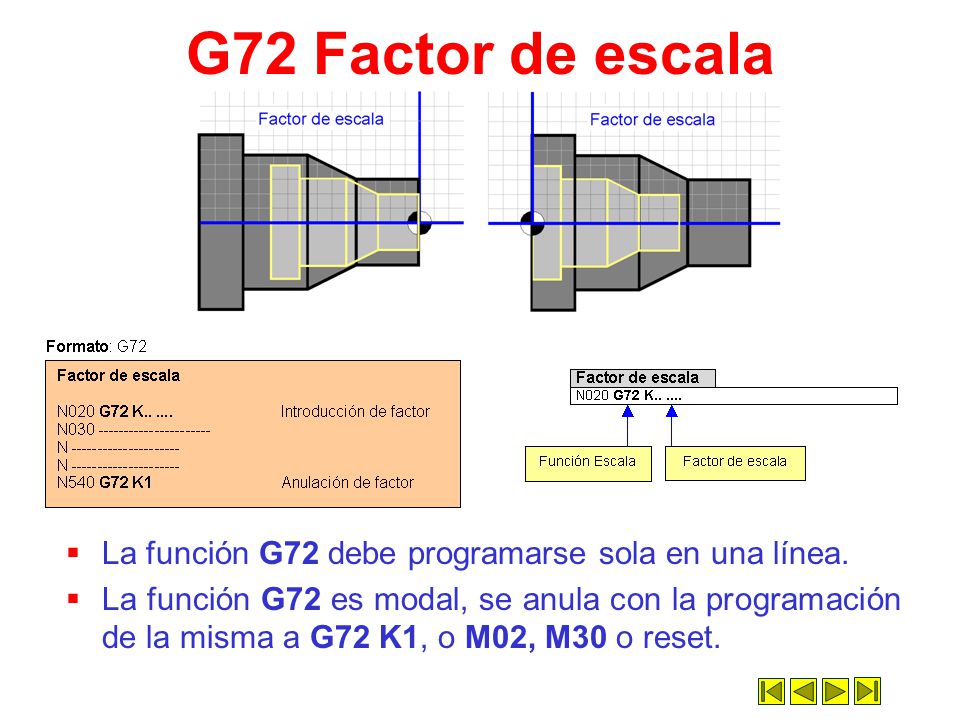

4 G72 Factor de escala La función G72 debe programarse sola en una línea. La función G72 es modal, se anula con la programación de la misma a G72 K1, o M02, M30 o reset.

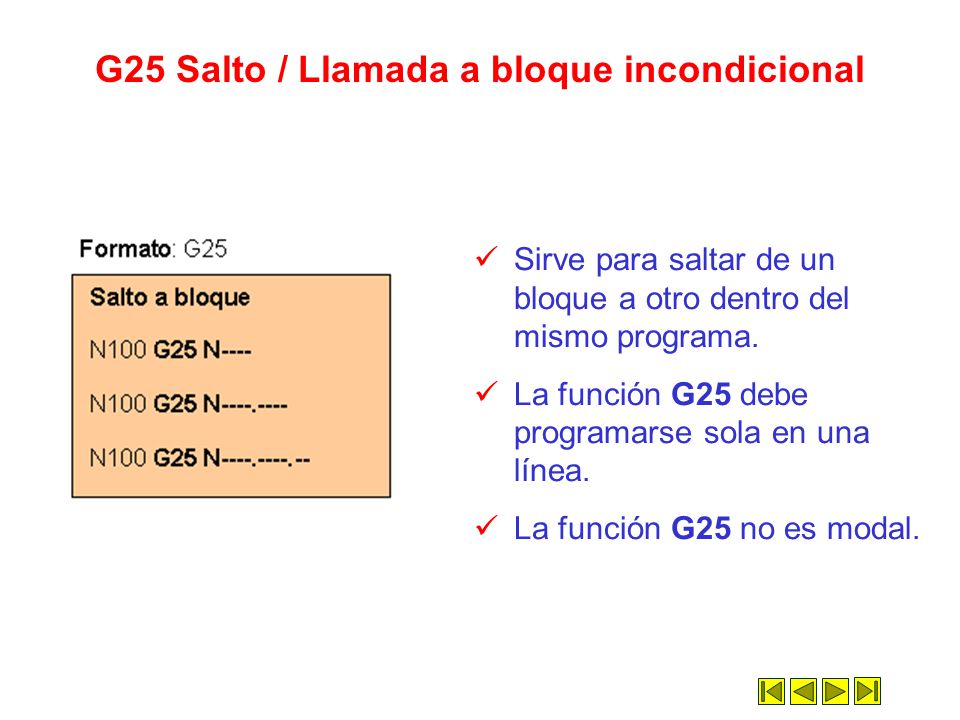

5 G25 Salto / Llamada a bloque incondicional
Sirve para saltar de un bloque a otro dentro del mismo programa. La función G25 debe programarse sola en una línea. La función G25 no es modal.

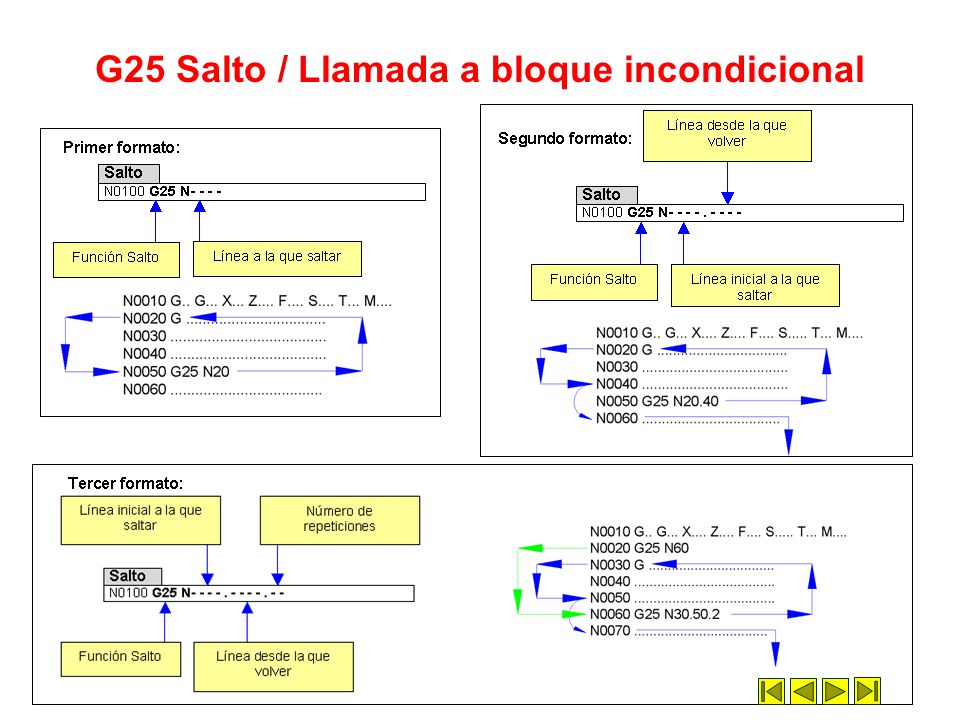

6 G25 Salto / Llamada a bloque incondicional

7 G25 Salto / Llamada a bloque incondicional

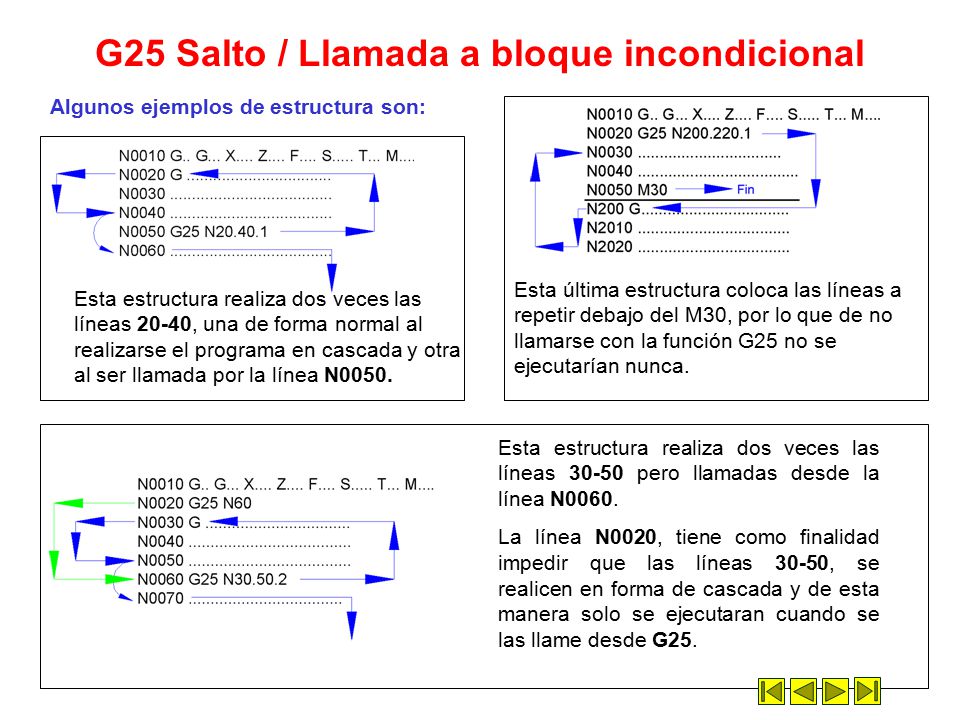

Algunos ejemplos de estructura son: Esta última estructura coloca las líneas a repetir debajo del M30, por lo que de no llamarse con la función G25 no se ejecutarían nunca. Esta estructura realiza dos veces las líneas 20-40, una de forma normal al realizarse el programa en cascada y otra al ser llamada por la línea N0050. Esta estructura realiza dos veces las líneas pero llamadas desde la línea N0060.   La línea N0020, tiene como finalidad impedir que las líneas 30-50, se realicen en forma de cascada y de esta manera solo se ejecutaran cuando se las llame desde G25.

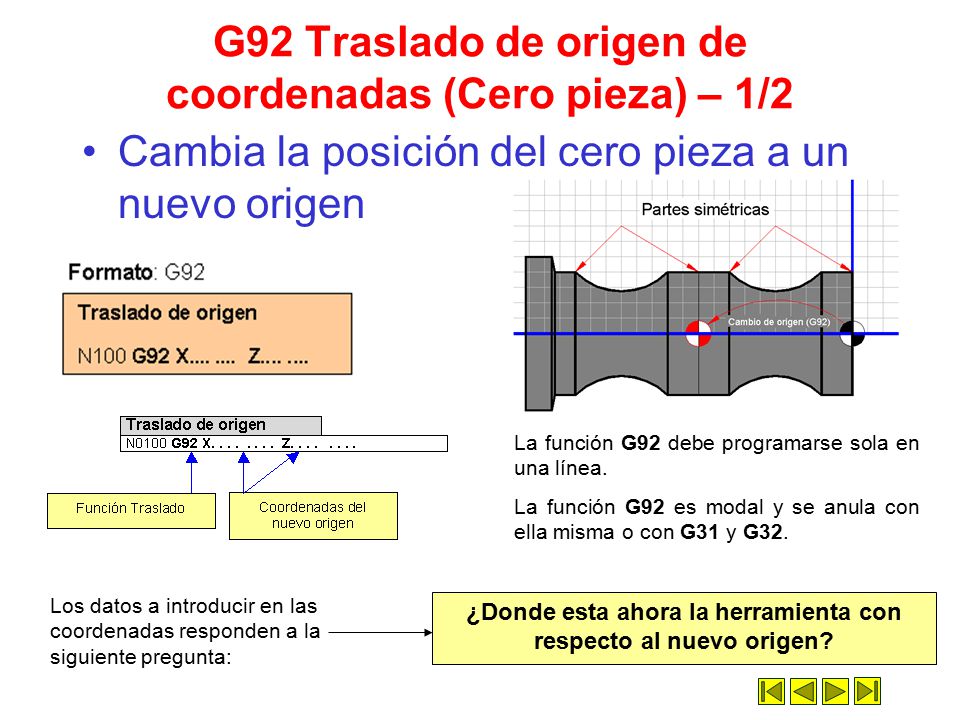

8 G92 Traslado de origen de coordenadas (Cero pieza) – 1/2
Cambia la posición del cero pieza a un nuevo origen La función G92 debe programarse sola en una línea. La función G92 es modal y se anula con ella misma o con G31 y G32. Los datos a introducir en las coordenadas responden a la siguiente pregunta: ¿Donde esta ahora la herramienta con respecto al nuevo origen?

9 G92 Traslado de origen de coordenadas (Cero pieza) – 2/2

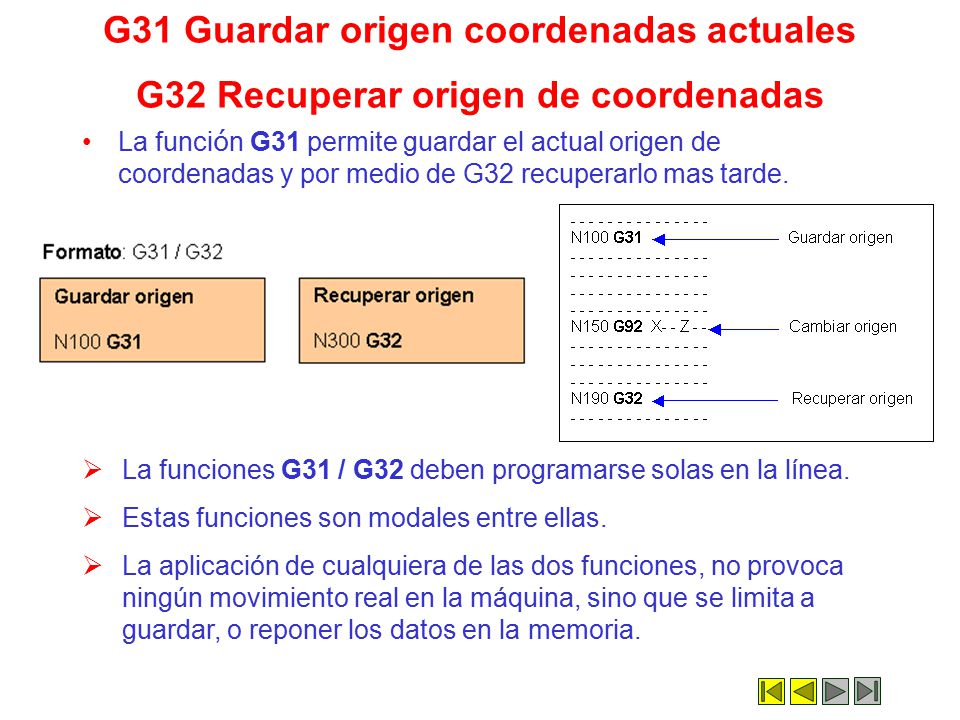

10 G31 Guardar origen coordenadas actuales G32 Recuperar origen de coordenadas
La función G31 permite guardar el actual origen de coordenadas y por medio de G32 recuperarlo mas tarde. La funciones G31 / G32 deben programarse solas en la línea. Estas funciones son modales entre ellas. La aplicación de cualquiera de las dos funciones, no provoca ningún movimiento real en la máquina, sino que se limita a guardar, o reponer los datos en la memoria.
