Perturbaciones en la Transmisión

Presentación del tema: "Perturbaciones en la Transmisión"— Transcripción de la presentación:

1 Perturbaciones en la Transmisión
En cualquier sistema de comunicación se debe aceptar que la señal que se recibe diferirá de la señal transmitida debido a varias adversidades y percances en la transmisión.

2 Perturbaciones en la transmisión
En señales analógicas, estas dificultades introducen diversas alteraciones aleatorias que degradan la calidad de la señal. En las señales digitales, se producen bits erróneos.

3 Tipos de perturbaciones
Atenuación y distorsión de atenuación. Distorsión de retardo. Ruido.

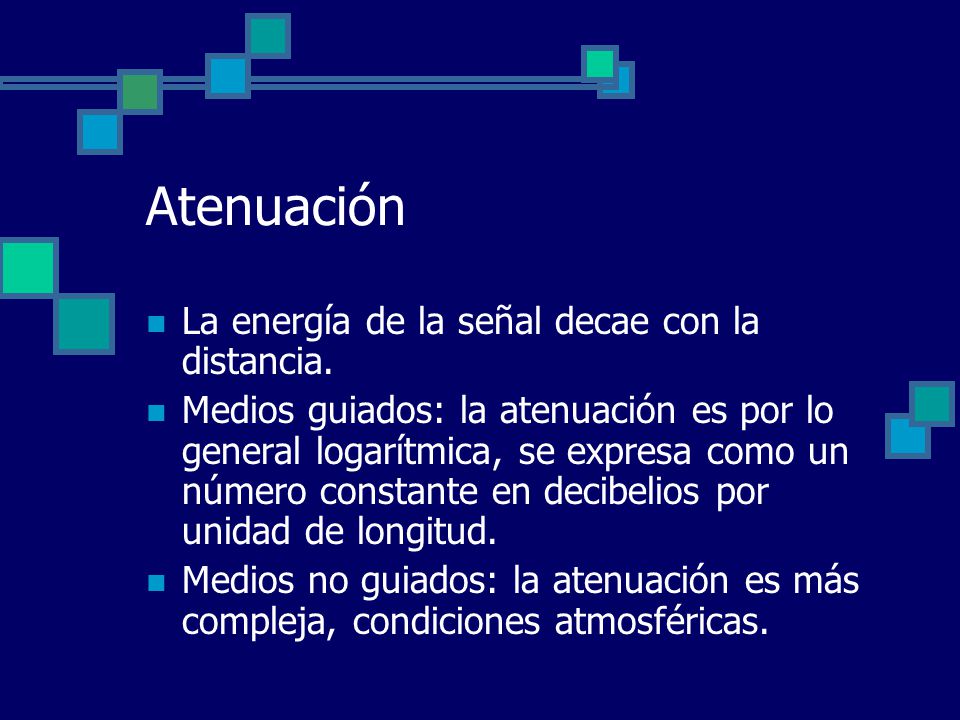

4 Atenuación La energía de la señal decae con la distancia.
Medios guiados: la atenuación es por lo general logarítmica, se expresa como un número constante en decibelios por unidad de longitud. Medios no guiados: la atenuación es más compleja, condiciones atmosféricas.

5 Atenuación (consideraciones)
La señal recibida debe tener suficiente energía. La señal debe tener un nivel suficientemente mayor que el ruido. La atenuación es una función creciente de la frecuencia. Se pueden establecer tres consideraciones respecto a la atenuación. Primera, la señal recibida debe tener suficiente energía para que la circuitería electrónica en el receptor pueda detectar e interpretar la señal adecuadamente. Segunda, para ser recibida sin error, la señal debe conservar un nivel suficientemente mayor que el ruido. Tercera, la atenuación es una función creciente de la frecuencia.

6 Distorsión por retardo
Fenómeno peculiar de los medios guiados. La velocidad tiende a ser mayor cerca de la frecuencia central y disminuye al acercarse a los extremos de la banda.

7 Ruido Cuando no hay señal, en condiciones ideales una línea o canal de transmisión presenta una señal eléctrica nula, pero en la práctica la línea exhibe perturbaciones aleatorias, aun cuando no se esté transmitiendo ninguna señal.

8 Clasificación del ruido (origen)
Ruido térmico Ruido de intermodulación Diafonía Ruido impulsivo

9 Efectos del ruido

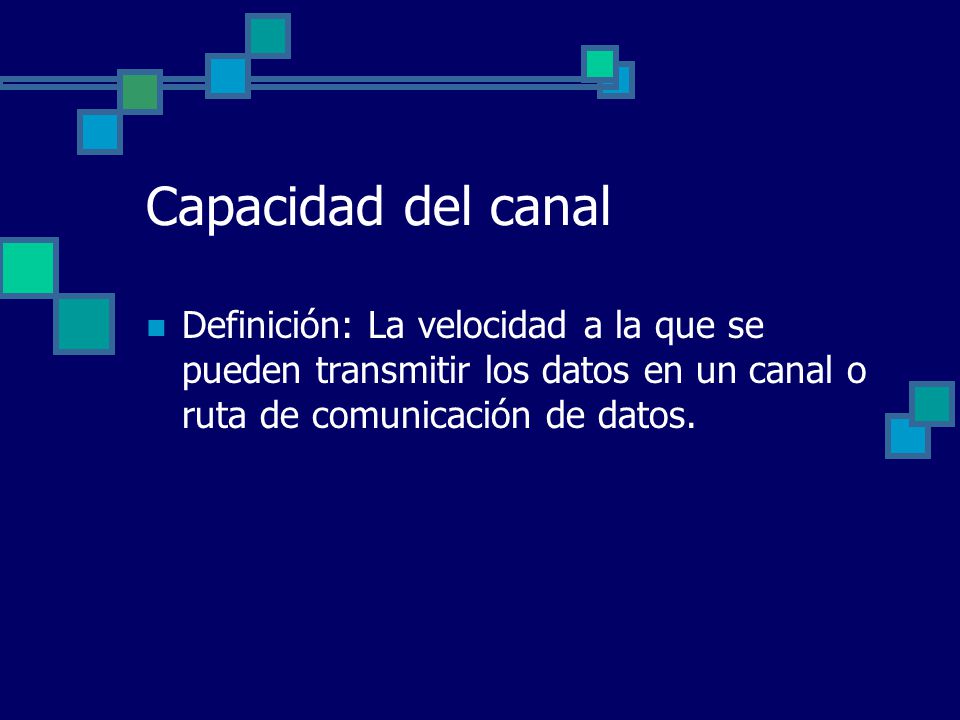

10 Capacidad del canal Definición: La velocidad a la que se pueden transmitir los datos en un canal o ruta de comunicación de datos.

11 Capacidad del canal (conceptos)
Velocidad de los datos El ancho de banda El ruido La tasa de errores
