1 Experimentando con energía eléctrica solar Dra. Sandra Cruz-Pol Catedrática Ingeniería Eléctrica y Computadoras 9/15/ 07 Taller de Maestros An NSF Engineering Research Center for Collaborative Adaptive Sensing of the Atmosphere

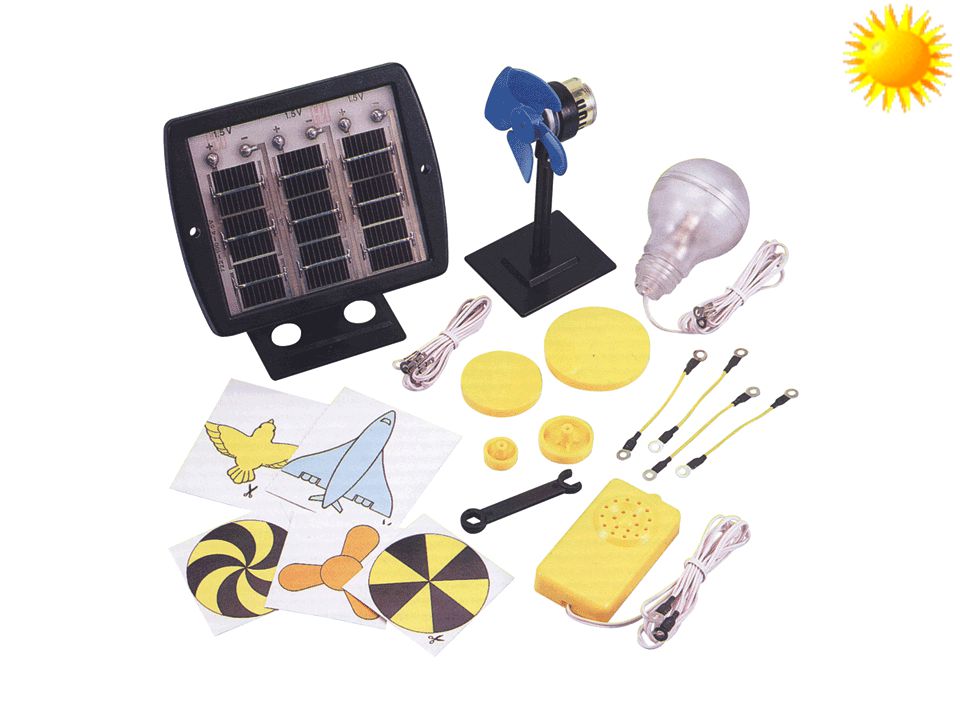

2

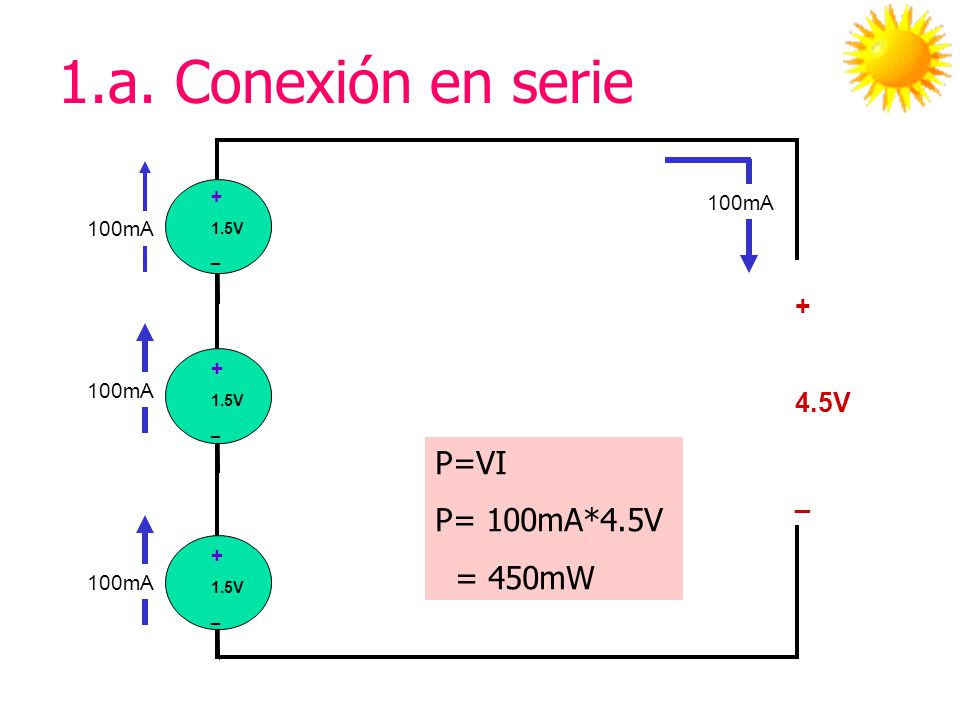

3 100mA 1.a. Conexión en serie + 1.5V _ + 1.5V _ + 1.5V _ 100mA + 4.5V _ P=VI P= 100mA*4.5V = 450mW

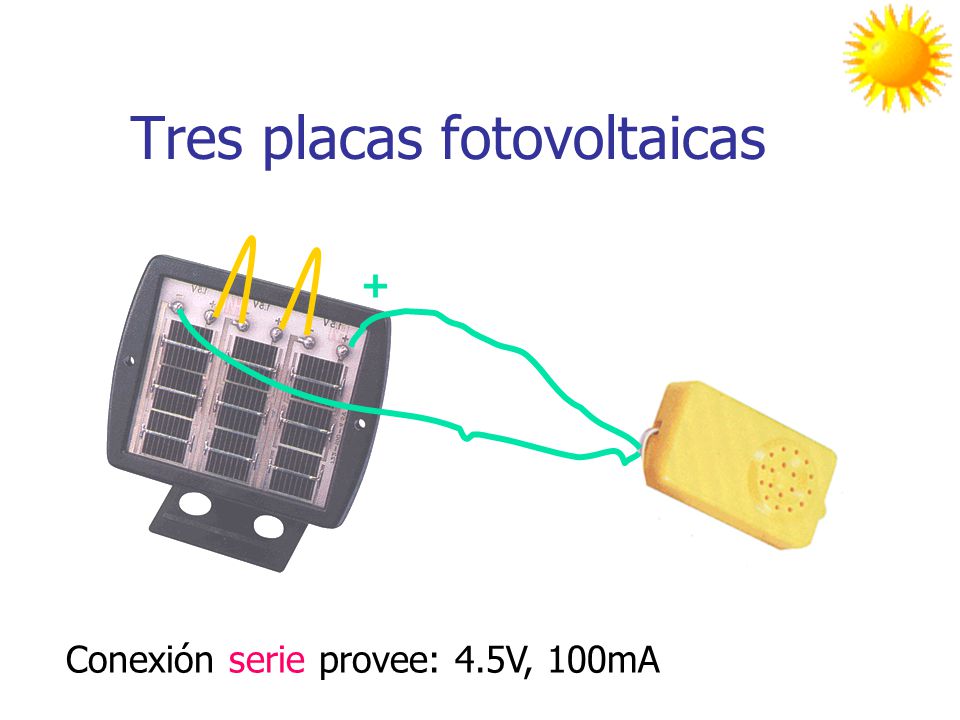

4 Tres placas fotovoltaicas + Conexión serie provee: 4.5V, 100mA

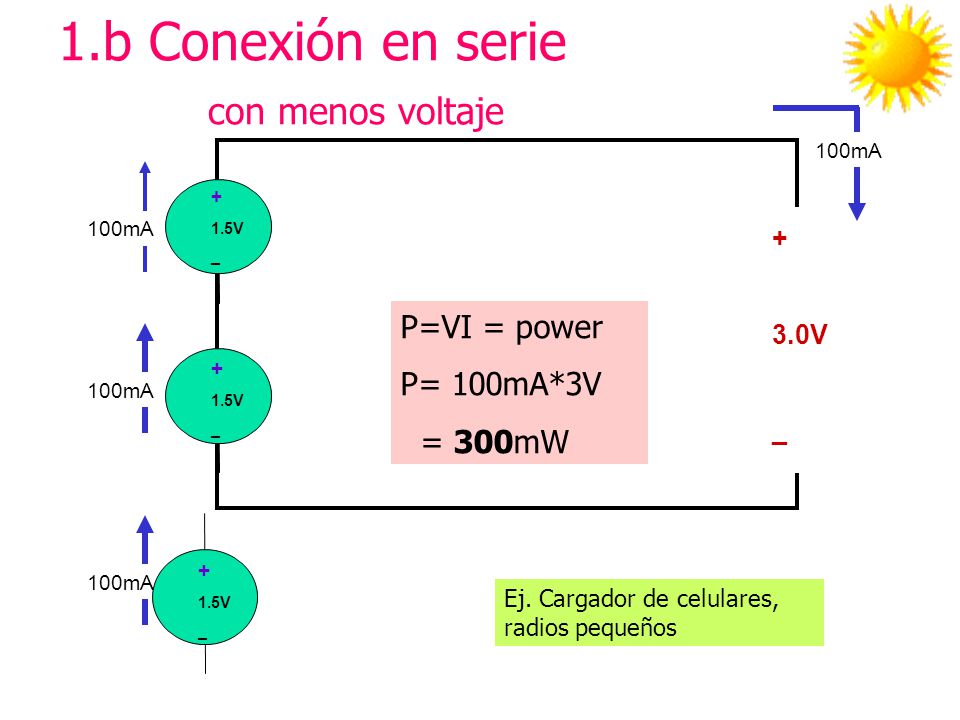

5 100mA 1.b Conexión en serie con menos voltaje + 1.5V _ + 1.5V _ + 1.5V _ 100mA + 3.0V _ P=VI = power P= 100mA*3V = 300mW Ej. Cargador de celulares, radios pequeños

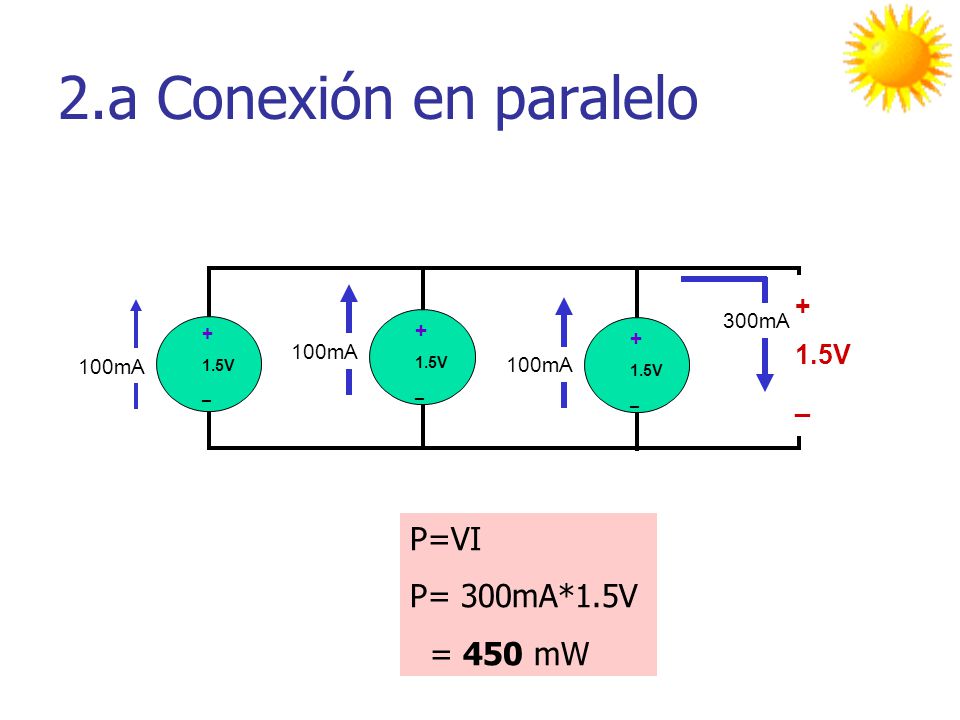

6 2.a Conexión en paralelo 100mA + 1.5V _ 100mA + 1.5V _ 100mA + 1.5V _ 300mA + 1.5V _ P=VI P= 300mA*1.5V = 450 mW

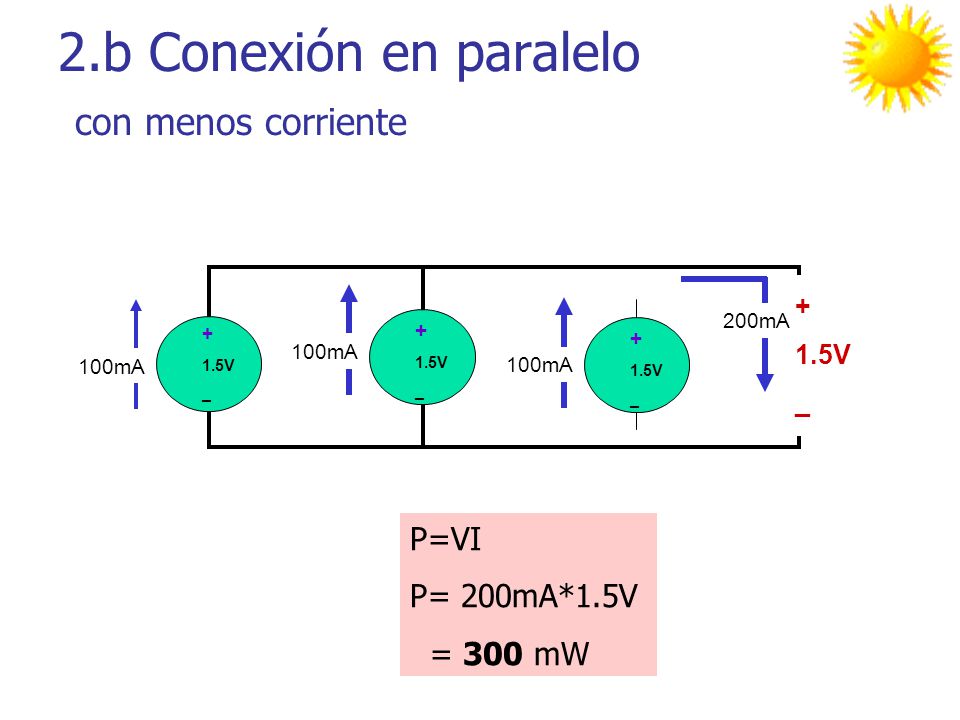

7 2.b Conexión en paralelo con menos corriente 100mA + 1.5V _ 100mA + 1.5V _ 100mA + 1.5V _ 200mA + 1.5V _ P=VI P= 200mA*1.5V = 300 mW

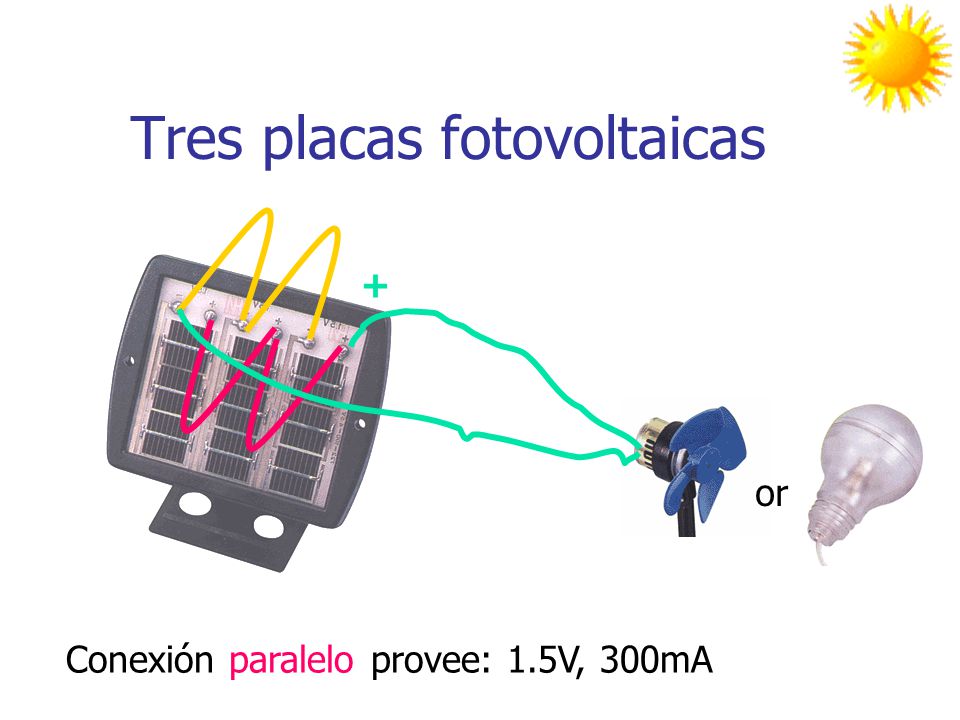

8 Tres placas fotovoltaicas + Conexión paralelo provee: 1.5V, 300mA or

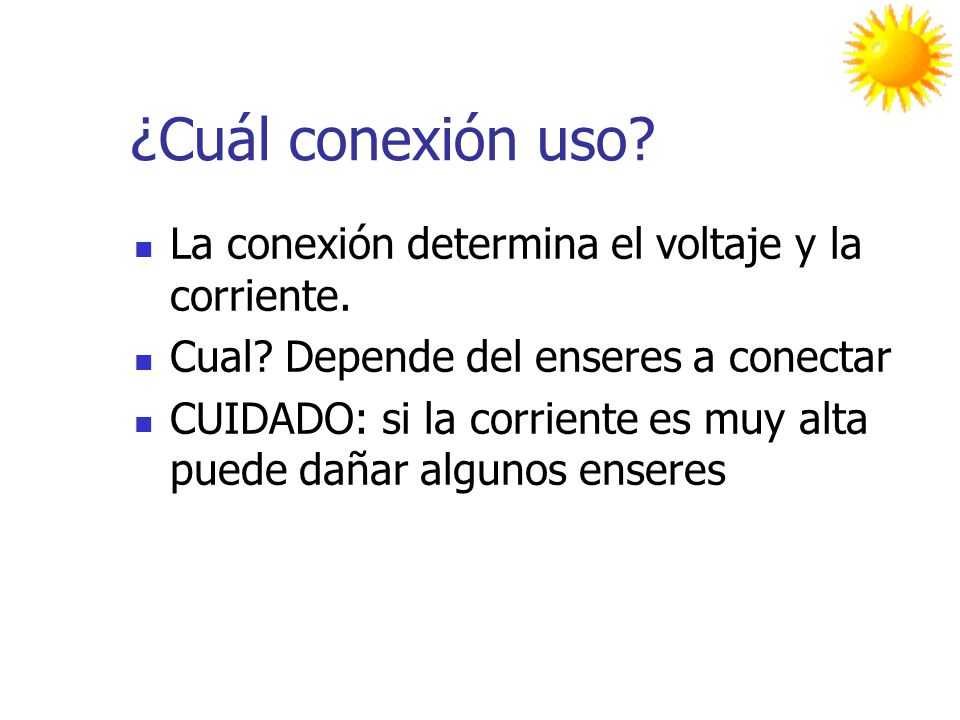

9 ¿Cuál conexión uso? La conexión determina el voltaje y la corriente. Cual? Depende del enseres a conectar CUIDADO: si la corriente es muy alta puede dañar algunos enseres
