1 PRESENTACIÓN Y ASPECTOS BASICOS
DE JOYSTICK   1

2 JOYSTICK Palanca de Mando o Joystick (del inglés joy, alegría, y stick, palo) es un dispositivo de control de dos o tres ejes que se usa para controlar dispositivos electronicos que van desde una computadora o videoconsola hasta un transbordador espacial o aviones de caza. Se suele diferenciar entre Joysticks digitales (que leen cuatro interruptores encendido/apagado en cruceta situada en la base, más sus combinaciones y los botones de acción) y Joysticks analógicos (que usan potenciómetros para leer continuamente el estado de cada eje, y además de botones de acción, pueden incorporar controles deslizantes), siendo estos últimos más precisos.   1

3 Modelos de JOYSTICK TJD130 TJP110 AVP101   1

4 Controlador Tipo Joystick Modelo TJD130
Teclado para realizar la programación completa de las cámaras. Menú y procedimiento de operación completo en la pantalla de 3.5". Consumo máximo de 250mA. Su durabilidad es extensa debido al material en el que se encuentra fabricado. Características -Modo de control múltiple (RS485 - RS422) -Muestra la imagen en la pantalla TFT de 3.5" ,teniendo la función de monitor de video. -Probador de cable UTP. Incluye batería interna (DC 12v ± 10%mA) pudiendo suministrar energía a la cámara para pruebas y al mismo controlador.   1

5 Controlador Tipo Joystick Modelo TJP110
Completamente funcional con pantalla LCD. Soporta programación PELCO - D / Pelco - P Se utiliza para realizar la programación completa de las cámaras. En la pantalla LCD se pueden diferenciar el menú y el procedimiento de operación. Posee una gran durabilidad debido al material en el que se encuentra fabricado. Caracterísitcas -Modo de Control (RS485) -Pantalla LCD con la opción de menú, protocolo, y el estatus del joystick. -Por su diseño ergonómico permite al usuario utilizarlo de una manera fácil y cómoda -Soporta protocolos múltiples y la velocidad de comunicación puede ser seleccionable   1

6 Características Generales
Controlador Joystick AVP101 Controlador con Teclado tipo Joystick para controlar dispositivos PTZ (hasta 64 dispositivos), Y control de acceso. Completamente funcional, un solo aparato controla todos los dispositivos... Este producto es compatible con todas las cámaras PTZ, DVR´s AVTECH y puertas de control de acceso. Características Generales -Controle todos sus dispositivos a través del controlador Joystick tanto cámaras PTZ como DVR´s y puertas de control de acceso (hasta 64 dispositivos) -Claro y de uso amigable -Monitor LCD 128*64 pixeles -Funciones avanzadas de actualización a través de la red -Soporta protocolos AVTECH y Pelco-D -Protección con password para evitar accesos no autorizados AVP101   1

7 con otro tipo de domos solo programable su movimiento del mismo.
TABLA COMPARATIVA AVP101, Totalmente compatible en funcionalidad con DVR´S y Domos AVTECH con otro tipo de domos solo programable su movimiento del mismo.   1

8 Funciones o Pasos Basicos de Joystick TJD130 y TJP110
1.- Entrar a Menu del Joystick, dejar oprimido el Boton de SET por unos 3 seg. 2.- Seleccionar la Velocidad de Baudrate. -keyboard Setup > Set KB Parameter > Set Baudrate > ,4800,9600 etc. 3.- Poner Protocolo de Comunicación. -Protocol Select > Dome > Factory, PelcoP, Pelco D etc. 4.-Seleccionar el ID de camara. # + [CAM] donde # es el número de ID de la camara. 5.-Zoom [TELE].- incrementa el zoom [WIDE].- reduce el zoom 6.-Focus [FAR] y [NEAR] para ajustar el foco de la imagen. 7.- Iris [OPEN] incrementa el iris, mostrando la imagen más en blanco. [CLOSE] reduce el iris, mostrando la imagen más en negro. 8.- Función de Preset. -Guardar preset [SET] + [N] + [PRESET] donde N es el número a guardar del preset. -LLamar preset [N] + [PRESET] donde N es el número de preset guardado.   1

9 TJD130   1

10 TJP110   1

11   1

12 Joystick AVP101   1

13   1

14 -Para DVR´s con salida DB9
Pin8 .- RS485-A Pin9.-RS485-B   1

15 VISTA SUPERIOR AVP101   1

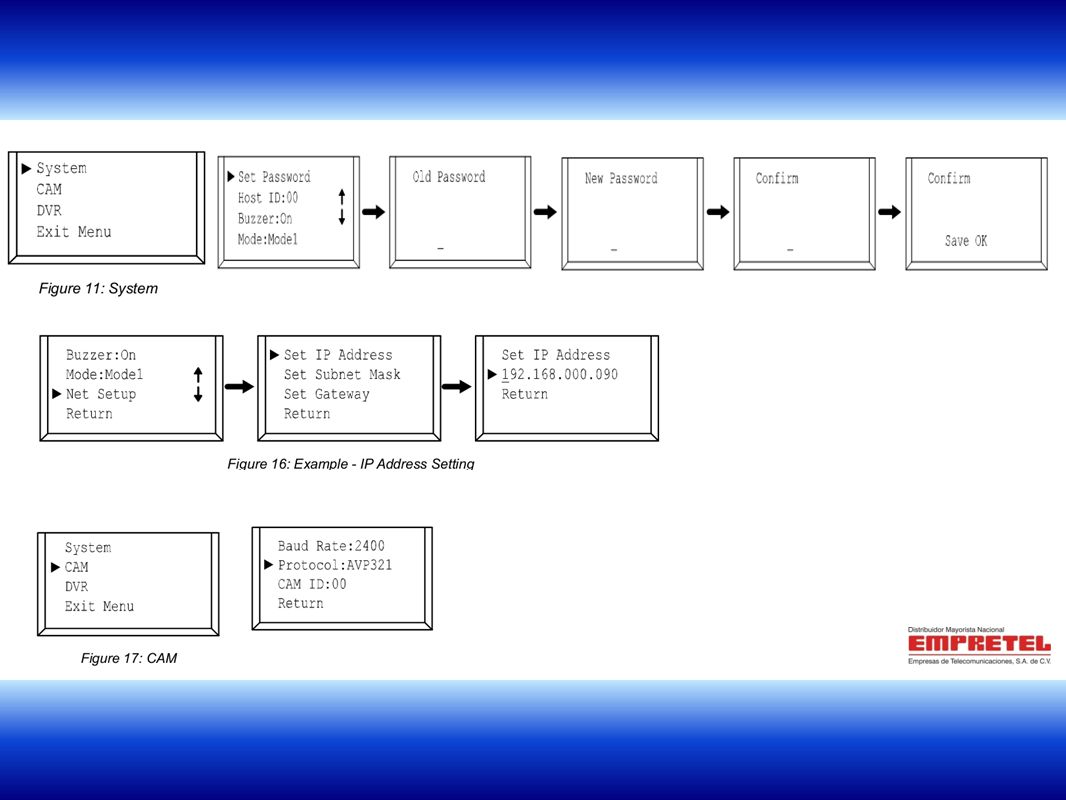

16 Menú en Block de AVP101 Exit Menu   1

17   1

18   1

19 FIN DE PRESENTACIÓN. DUDAS O COMENTARIOS. GRACIAS.   1
