1 2003 HYPACK MAX Training Seminar1 91 – Volumes Usando el Metodo de HYPACK Estandar ‘'HYPACK Estandar se refiere a un método de calculo de volumen disponible en programa de la SECCIONES TRANSVERSALES Y VOLUMENES (STV). – HYPACK Estandar tiene un par de ventajas buenas sobre otros métodos de AEA: – No restringido a un canal simple. – Proporciona los valores de ‘relleno' además de los valores de ‘corte'. – Proporciona las cantidades más exactas cuando el material se amontona alrededor del exterior o a lo largo del dentro de un giro.

2 2003 HYPACK MAX Training Seminar2 91 – Nuestro Ejemplo Nosotros computaremos los volumenes de HYPACK Estándar para el canal mostrado al derecho. Note hay un Darsena de giro' en el lado correcto del canal, empezando a las 15+00 y extendiéndose a 25+00. La profundidad del plan del canal es 50' y la Darsena de Giro es 45.'

3 2003 HYPACK MAX Training Seminar3 91 – Plantilla de HYPACK Estandar El HYPACK Estandar puede aceptar una plantilla de seccion tranversal hasta con 20 puntos. La clave: Todos los segmentos tienen el mismo numero de puntos Si usted crea una linea planeada en DISEÑO DE CANAL, tendran automaticamente el mismo numero de puntos (9). 1 23 4 5 6 78 9

4 2003 HYPACK MAX Training Seminar4 91 – Ejemplos de HYPACK Estandar 1.Abra el proyecto SAMPLE TIN MODEL 66. 2. Empiece STV del icono o el menú. 3. Ponga el Método de Volumen a HYPACK Estándar. 4. Cargue los datos del levantamiento. 1. Pulse la columna mas externa. Pulse el icono de Abrir Achivo y entre el archivo STH.LOG. 2. Pulse en la parte superior de Sobredragado box y entre ‘2’. Entonce seleccione el icono de Rellenar Columna.

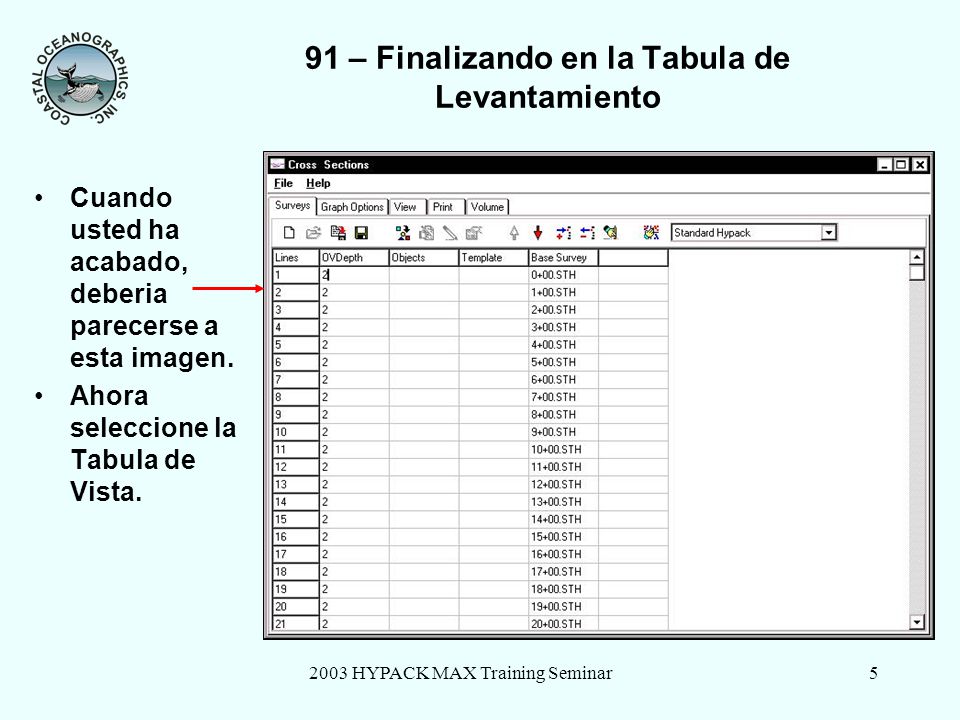

5 2003 HYPACK MAX Training Seminar5 91 – Finalizando en la Tabula de Levantamiento Cuando usted ha acabado, deberia parecerse a esta imagen. Ahora seleccione la Tabula de Vista.

6 2003 HYPACK MAX Training Seminar6 91- View Tab –La sección para 17+00 esta mostrada. –Hay 8 segmentos en cada sección. – Nota que las áreas y volumen calculado para los segmentos 2 y 3 siempre son 0.0. – Los segmentos 2 y 3 corresponden a la Darsena de Giro izquierda y se inclinan desde la Darsena de Giro izquierda al canal izquierdo. – Desde que nosotros no tenemos una la Darsena de Giro izquierda, son 0.0

7 2003 HYPACK MAX Training Seminar7 91 – Teoría de la plantilla – El canal más complejo se muestra en la vista de encima. – Un canal simple está en el medio. Puntos 2, 3 y 4 y puntos 6, 7 y 8 describen el mismo punto. – Una combinación se muestra en la parte inferior. Yo sólo necesito puntos 1, 2, 6, 7, 8 y 9 para definir el canal. ¡Seis puntos!

8 2003 HYPACK MAX Training Seminar8 91 – Simplificando Pantillas Bajo la tabula de Opciones Gráficas, usted puede simplificar la plantilla para eliminar los segmentos 'nulo'. Ponga el l Número de Blanco de Puntos a' 6.' Entonces haga clic el 'la Tabula de Vista.'

9 2003 HYPACK MAX Training Seminar9 91 – Secciones Simplicadas Ya que nosotros limitamos las secciones a 6 puntos, el reporte de Vista de los volúmenes para cinco segmentos. Al principio del canal dónde no hay ningun bancal con Recodo,segmentos 3 y 4 contendrán 0.0.

10 2003 HYPACK MAX Training Seminar10 91 –Reporte HYPACK Estandar Muestra el Área y Volumen para el Plan y plantillas de Sobredragado para cada segmento. Muestra el área total y volumen para cada segmento. Muestras el volumen acumulado a este punto en el canal.

11 2003 HYPACK MAX Training Seminar11 91 – Rellene Cantidades Vaya a las Opciones Gráficas – Volumen y pulse y 'la caja de Mostrar Valores de Relleno Se generarán los valores de relleno y se desplegarán después de los valores de ' corte' para cada sección en el informe.

12 2003 HYPACK MAX Training Seminar12 Opciones de Sobredragado Usted puede especificar la basis del volumen del sobredragado para cada segmento. Pulse el botón las Opciones Gráficas - la tabula de Volumen y entonces el boton de Basis de Sobredragado. Opciones: Todos Ninguno Inteligente Todos: Calcular todos los materiales en la area de sobredragado. Ninguno: No calcula materiales en el area de sobredragado y reporta 0.0 Inteligente: Lo mismo que ‘contorno’ en otros metodos.
