1 Serie TPS 400 - Presentación del producto Fácil de aprender - sencillo de manejar

2 July 2002TPS Construction TeamPage 2 5. Accesorios 4. Survey Office 3. Características del software 2. Características del hardware 1. Información sobre los productos Indice

3 July 2002TPS Construction TeamPage 3 Información sobre los productos Indice

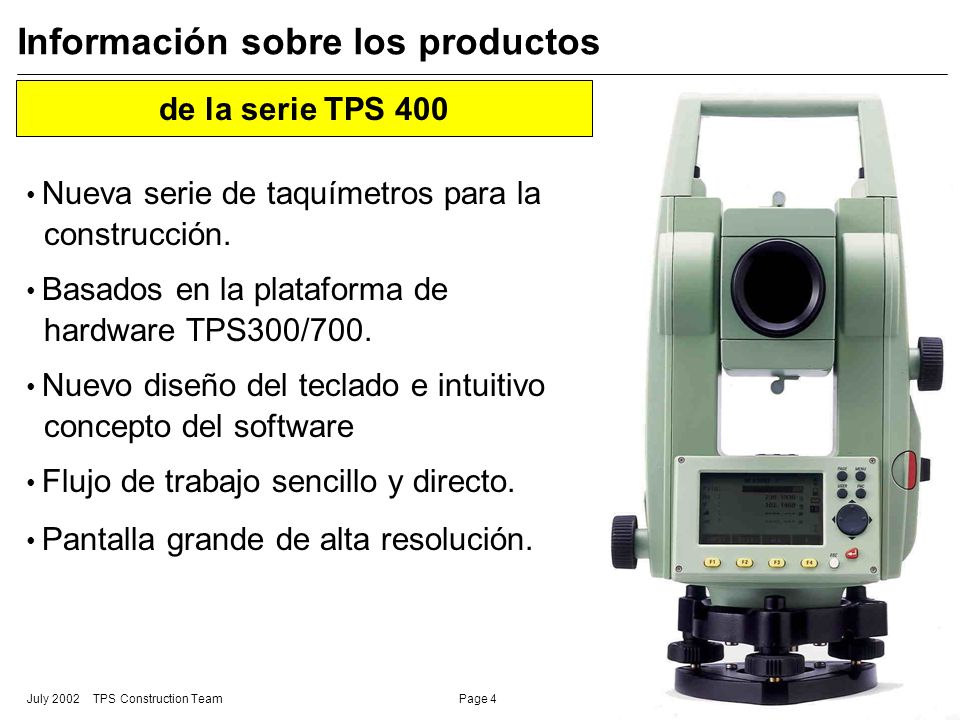

4 July 2002TPS Construction TeamPage 4 Información sobre los productos de la serie TPS 400 Nueva serie de taquímetros para la construcción. Basados en la plataforma de hardware TPS300/700. Nuevo diseño del teclado e intuitivo concepto del software Flujo de trabajo sencillo y directo. Pantalla grande de alta resolución.

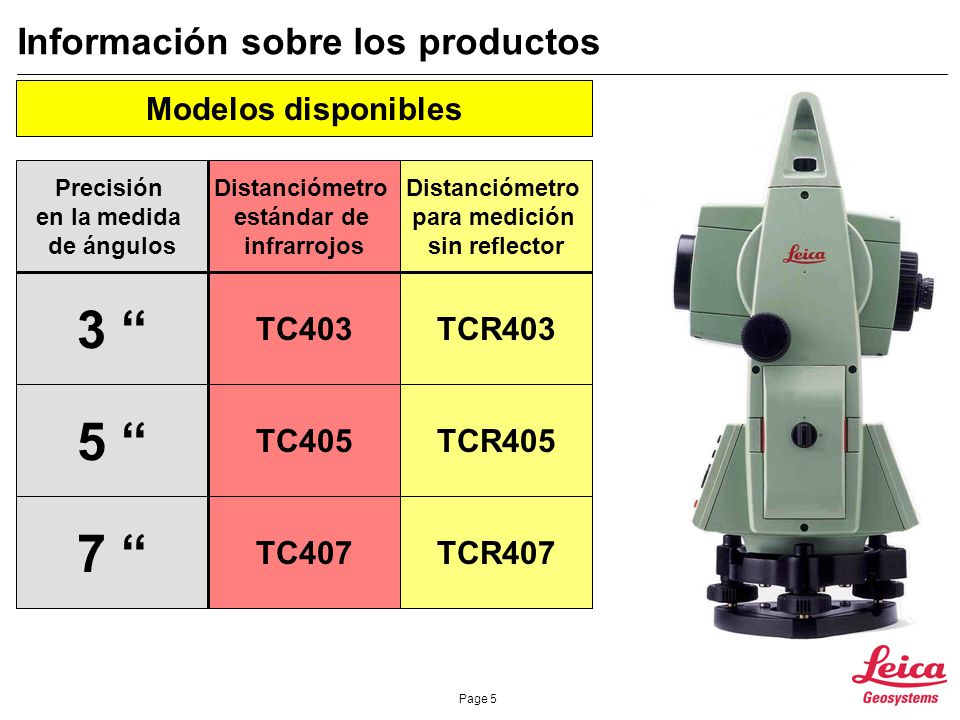

5 July 2002TPS Construction TeamPage 5 TC(R) 407 (7 seconds) Distanciómetro estándar de infrarrojos Precisión en la medida de ángulos Información sobre los productos Modelos disponibles Distanciómetro para medición sin reflector TC403 3 “ TCR403 TC405 5 “ TCR405 TC407 7 “ TCR407

6 July 2002TPS Construction TeamPage 6 Características del hardware Indice

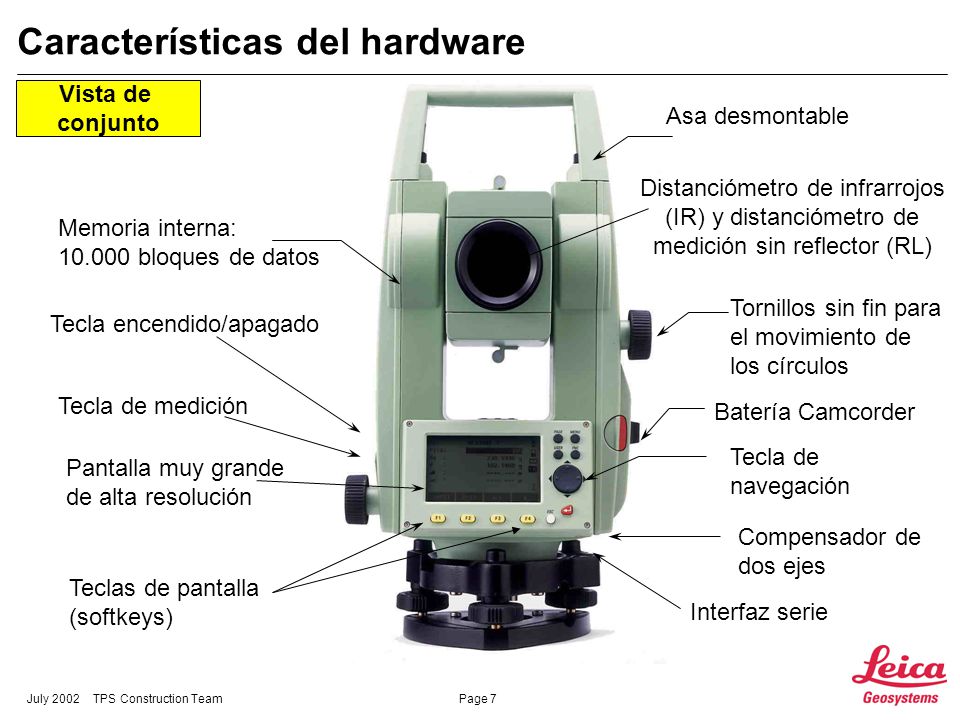

7 July 2002TPS Construction TeamPage 7 Características del hardware Asa desmontable Tornillos sin fin para el movimiento de los círculos Tecla encendido/apagado Tecla de medición Distanciómetro de infrarrojos (IR) y distanciómetro de medición sin reflector (RL) Batería Camcorder Pantalla muy grande de alta resolución Tecla de navegación Teclas de pantalla (softkeys) Memoria interna: 10.000 bloques de datos Compensador de dos ejes Interfaz serie Vista de conjunto

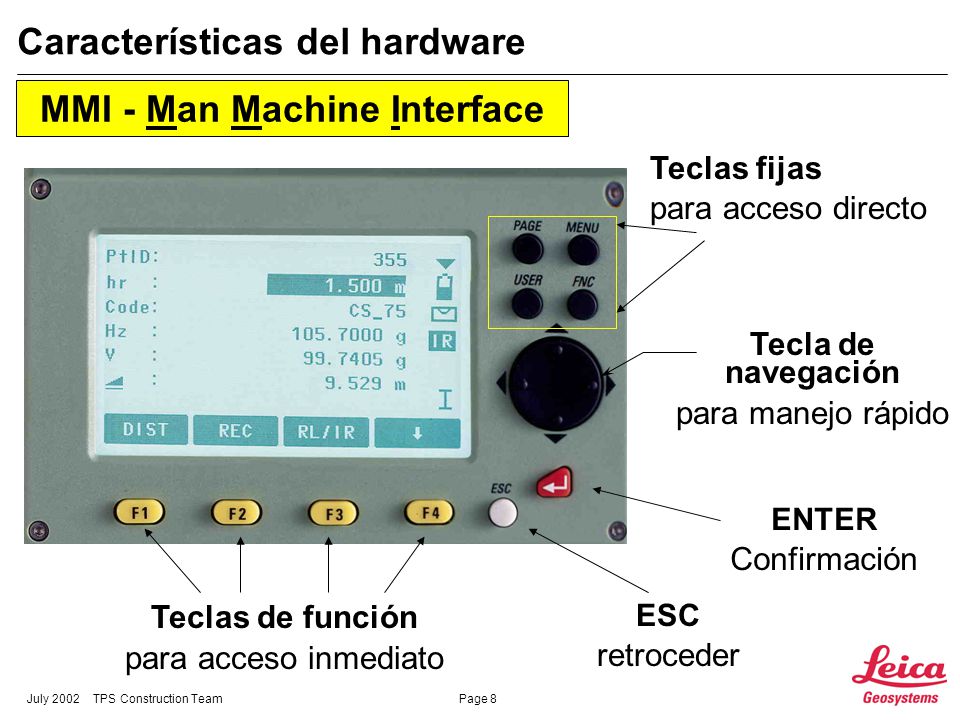

8 July 2002TPS Construction TeamPage 8 Características del hardware MMI Teclas de función para acceso inmediato Tecla de navegación para manejo rápido Teclas fijas para acceso directo ESC retroceder MMI - Man Machine Interface ENTER Confirmación

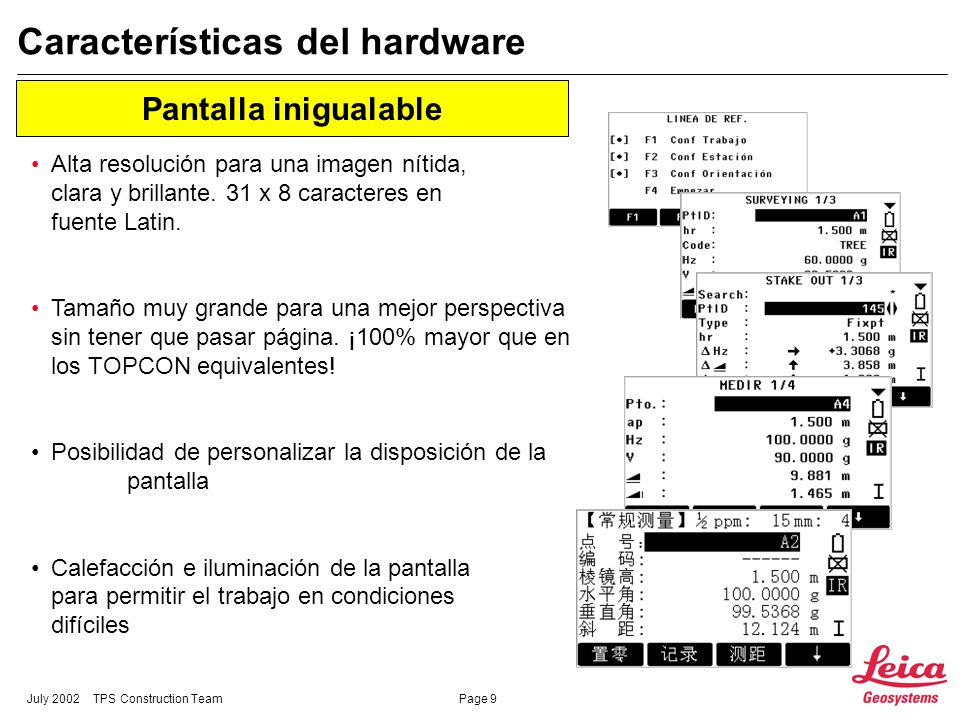

9 July 2002TPS Construction TeamPage 9 Alta resolución para una imagen nítida, clara y brillante. 31 x 8 caracteres en fuente Latin. Tamaño muy grande para una mejor perspectiva sin tener que pasar página. ¡100% mayor que en los TOPCON equivalentes! Posibilidad de personalizar la disposición de la pantalla Calefacción e iluminación de la pantalla para permitir el trabajo en condiciones difíciles Características del hardware Pantalla inigualable

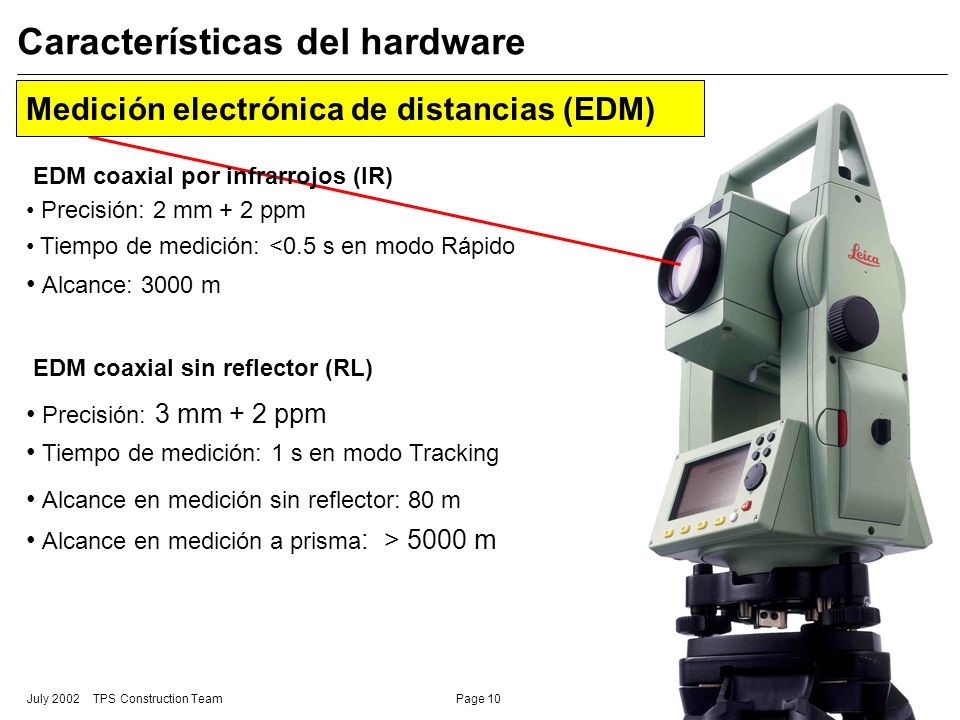

10 July 2002TPS Construction TeamPage 10 Características del hardware EDM coaxial por infrarrojos (IR) Precisión: 2 mm + 2 ppm Tiempo de medición: <0.5 s en modo Rápido Alcance: 3000 m EDM coaxial sin reflector (RL) Precisión: 3 mm + 2 ppm Tiempo de medición: 1 s en modo Tracking Alcance en medición sin reflector: 80 m Alcance en medición a prisma : > 5000 m Medición electrónica de distancias (EDM)

11 July 2002TPS Construction TeamPage 11 Características del hardware Interfaz serie integrada para el intercambio de datos con el PC (Survey Office, terminal…) Convertidor integrado para la comunicación con registradores de datos externos (SDR33, FC5, FC7). Carga y descarga rápida de coordenadas, listas de códigos, formatos y mediciones. Alimentación externa a través de la interfaz. Interfaz serie

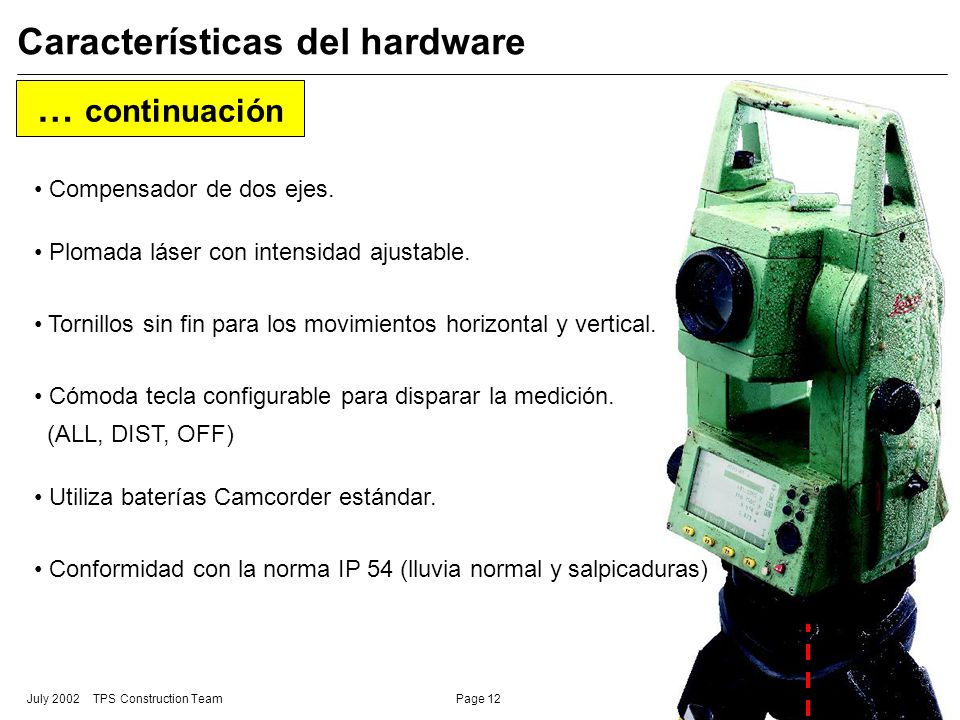

12 July 2002TPS Construction TeamPage 12 Características del hardware Compensador de dos ejes. Plomada láser con intensidad ajustable. Tornillos sin fin para los movimientos horizontal y vertical. Cómoda tecla configurable para disparar la medición. (ALL, DIST, OFF) Utiliza baterías Camcorder estándar. Conformidad con la norma IP 54 (lluvia normal y salpicaduras) … continuación

13 July 2002TPS Construction TeamPage 13 Características del Software Topografía Replanteo Estación libre Distancia de enlace Altura remota Línea de referencia Area Funciones Indice

14 July 2002TPS Construction TeamPage 14 Características del Software Preparativos guiados con Trabajo, Estación y Orientación. Visualización de los datos de medición y de las coordenadas. Guarda hasta 10000 bloques de medición en 8 trabajos. Permite la introducción de códigos individuales o la selección en una lista de códigos. Topografía

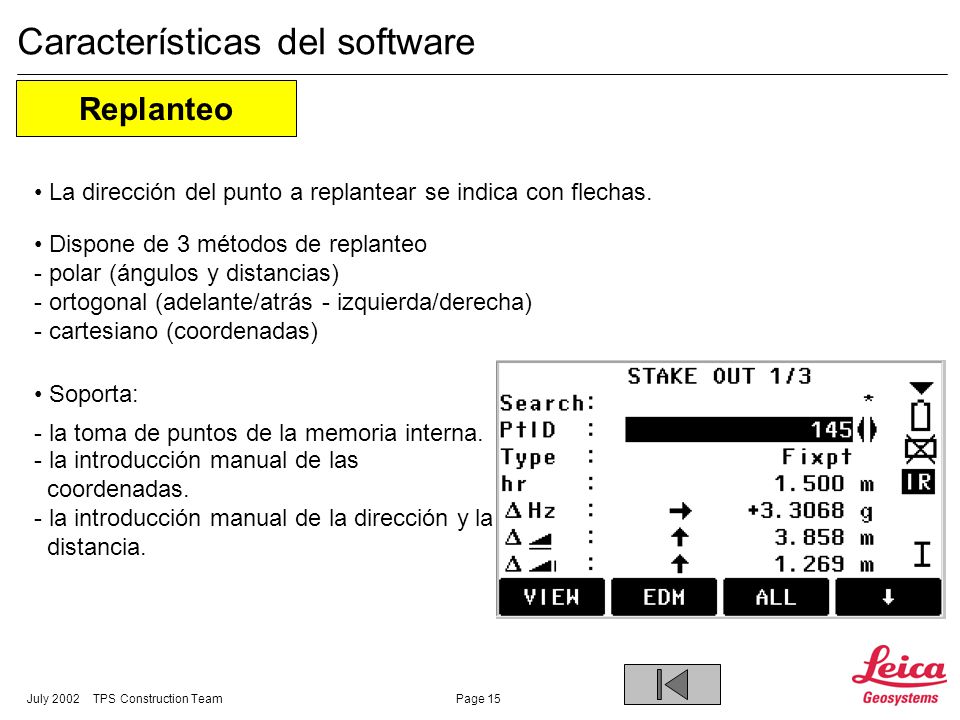

15 July 2002TPS Construction TeamPage 15 Características del software La dirección del punto a replantear se indica con flechas. Dispone de 3 métodos de replanteo - polar (ángulos y distancias) - ortogonal (adelante/atrás - izquierda/derecha) - cartesiano (coordenadas) Soporta: - la toma de puntos de la memoria interna. - la introducción manual de las coordenadas. - la introducción manual de la dirección y la distancia. Replanteo

16 July 2002TPS Construction TeamPage 16 Características del software Determina las coordenadas de la estación desconocida. Funciona visando de 2 a 5 puntos conocidos. Soporta mediciones en una posición del anteojo o en ambas posiciones. Permite cualquier combinación de mediciones de distancias y ángulos Muestra y guarda los residuales y las desviaciones típicas. Estación libre

17 July 2002TPS Construction TeamPage 17 Características del software Calcula on-line las distancias geométrica y horizontal y el desnivel entre dos puntos. Se pueden utilizar dos métodos (radial y poligonal). Los puntos se pueden medir y/o tomar de la memoria. Guarda las mediciones y los resultados. Distancia de enlace d

18 July 2002TPS Construction TeamPage 18 Características del software Determina la altura de puntos inaccesibles. Número ”ilimitado” de mediciones de cota. Calcula cotas relativas y absolutas. Trabaja aunque se desconozca la altura del reflector. Guarda los resultados. Altura remota

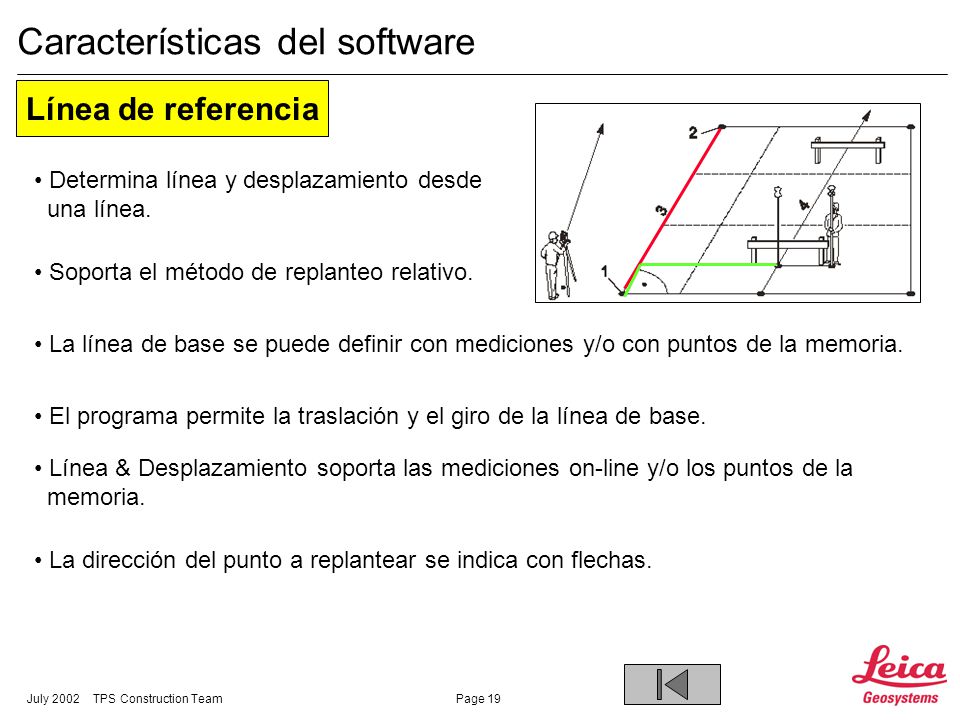

19 July 2002TPS Construction TeamPage 19 Características del software Determina línea y desplazamiento desde una línea. Soporta el método de replanteo relativo. La línea de base se puede definir con mediciones y/o con puntos de la memoria. El programa permite la traslación y el giro de la línea de base. Línea & Desplazamiento soporta las mediciones on-line y/o los puntos de la memoria. La dirección del punto a replantear se indica con flechas. Línea de referencia

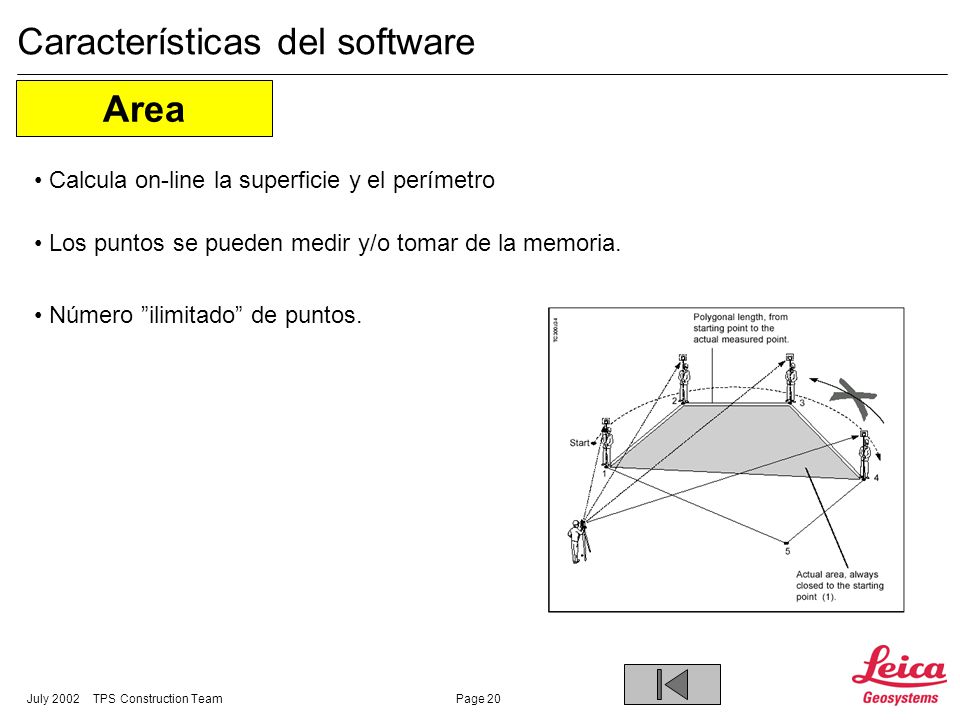

20 July 2002TPS Construction TeamPage 20 Características del software Calcula on-line la superficie y el perímetro Los puntos se pueden medir y/o tomar de la memoria. Número ”ilimitado” de puntos. Area

21 July 2002TPS Construction TeamPage 21 Características del software Conmutación RL/IR Luz de la pantalla Transfer. de cota Exc. del prisma Aplicaciones Puntero láser Nivel/Plomada Funciones Indice

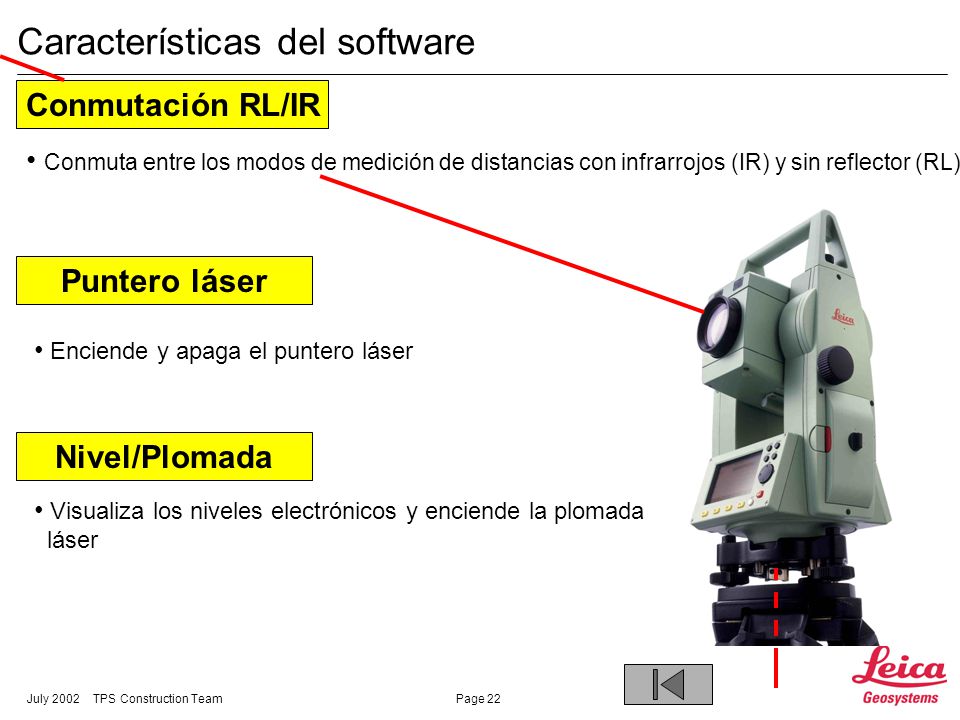

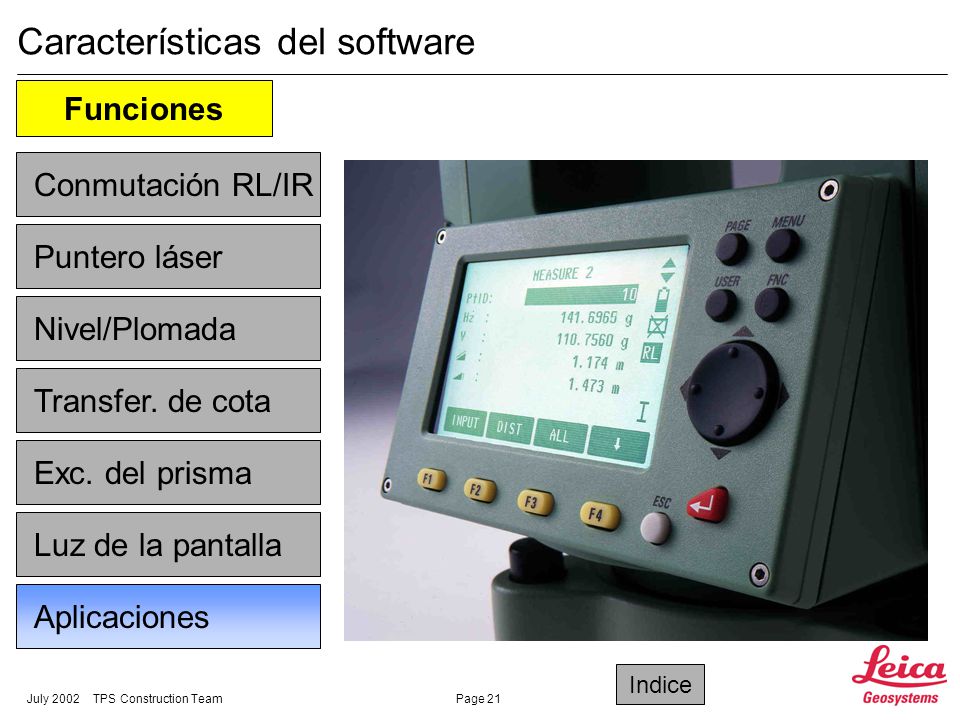

22 July 2002TPS Construction TeamPage 22 Puntero láser Conmutación RL/IR Características del software Conmuta entre los modos de medición de distancias con infrarrojos (IR) y sin reflector (RL) Enciende y apaga el puntero láser Nivel/Plomada Visualiza los niveles electrónicos y enciende la plomada láser

23 July 2002TPS Construction TeamPage 23 Características del software Determina la cota de la estación midiendo a puntos de coordenadas conocidas. Utiliza de uno a cinco puntos (promediando). Soporta mediciones en una posición del anteojo o en ambas posiciones. Muestra y registra los residuales y las desviaciones típicas. Transferencia de cota

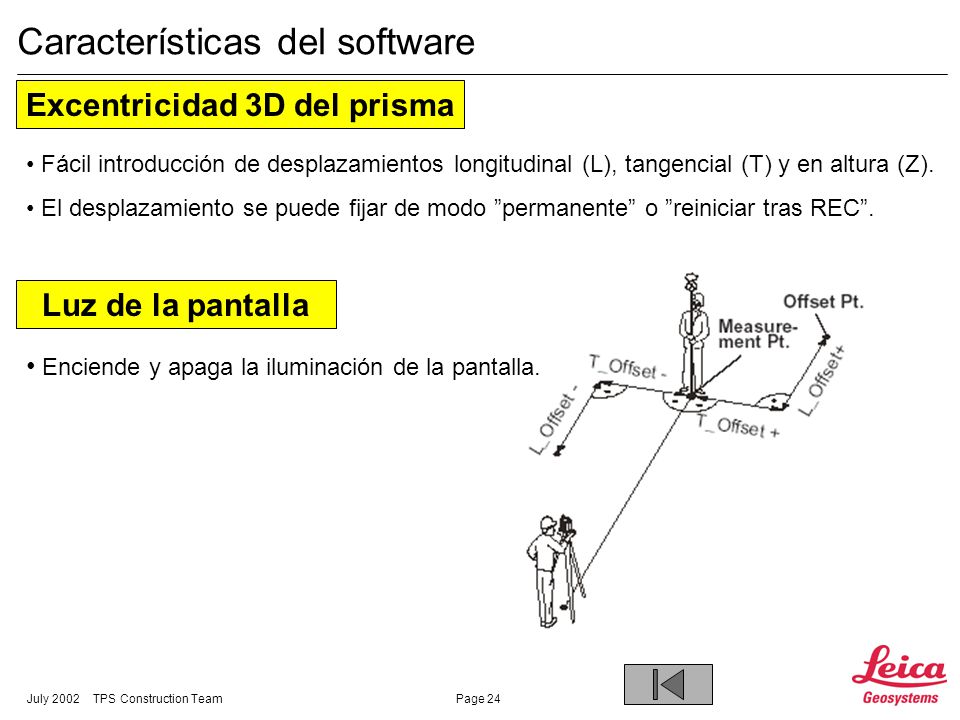

24 July 2002TPS Construction TeamPage 24 Características del software Excentricidad 3D del prisma Fácil introducción de desplazamientos longitudinal (L), tangencial (T) y en altura (Z). El desplazamiento se puede fijar de modo ”permanente” o ”reiniciar tras REC”. Luz de la pantalla Enciende y apaga la iluminación de la pantalla.

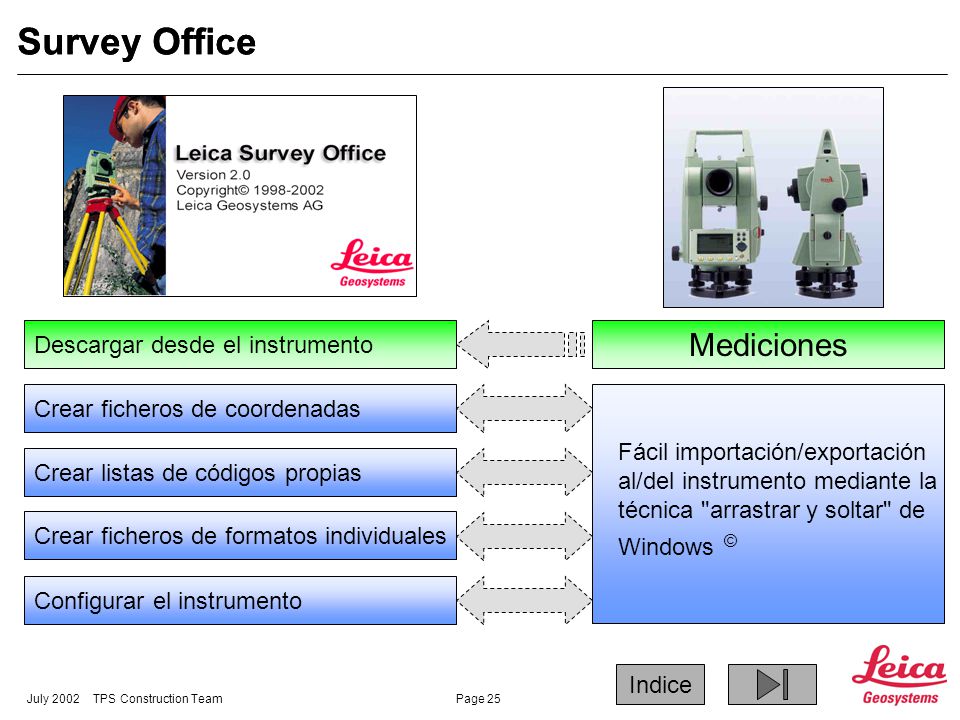

25 July 2002TPS Construction TeamPage 25 Survey Office Crear ficheros de coordenadas Crear listas de códigos propias Configurar el instrumento Fácil importación/exportación al/del instrumento mediante la técnica "arrastrar y soltar" de Windows © Descargar desde el instrumento Crear ficheros de formatos individuales Mediciones Indice

26 July 2002TPS Construction TeamPage 26 Accesorios Indice

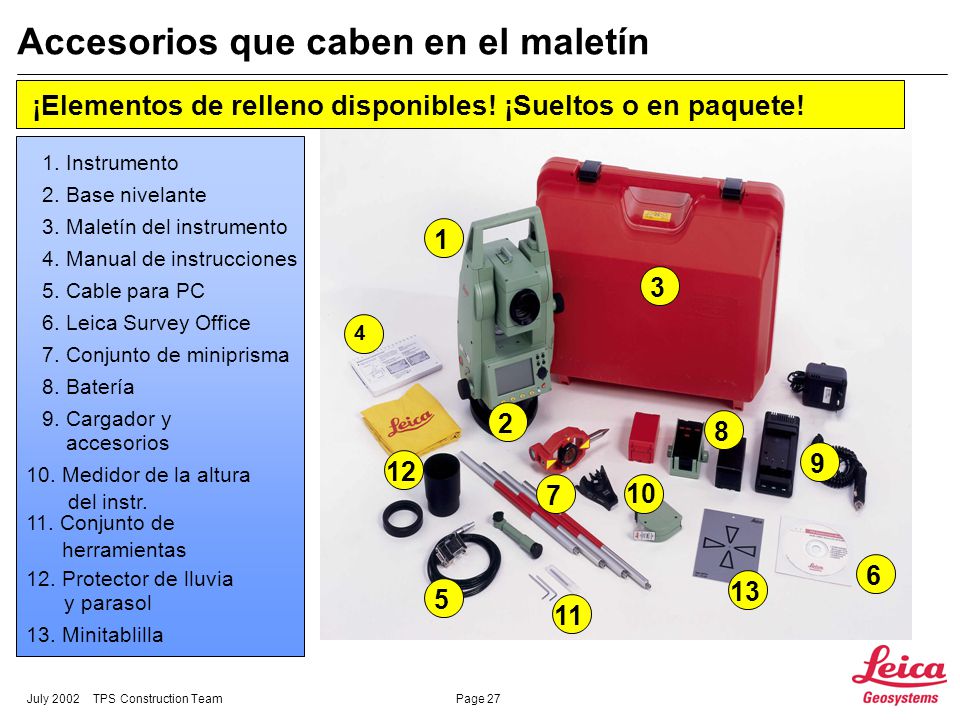

27 July 2002TPS Construction TeamPage 27 Accesorios que caben en el maletín ¡Elementos de relleno disponibles! ¡Sueltos o en paquete! 1. Instrumento 3. Maletín del instrumento 4. Manual de instrucciones 5. Cable para PC 6. Leica Survey Office 7. Conjunto de miniprisma 2. Base nivelante 8. Batería 9. Cargador y accesorios 10. Medidor de la altura del instr. 11. Conjunto de herramientas 12. Protector de lluvia y parasol 1 2 3 9 4 5 6 7 8 10 11 12 13. Minitablilla 13

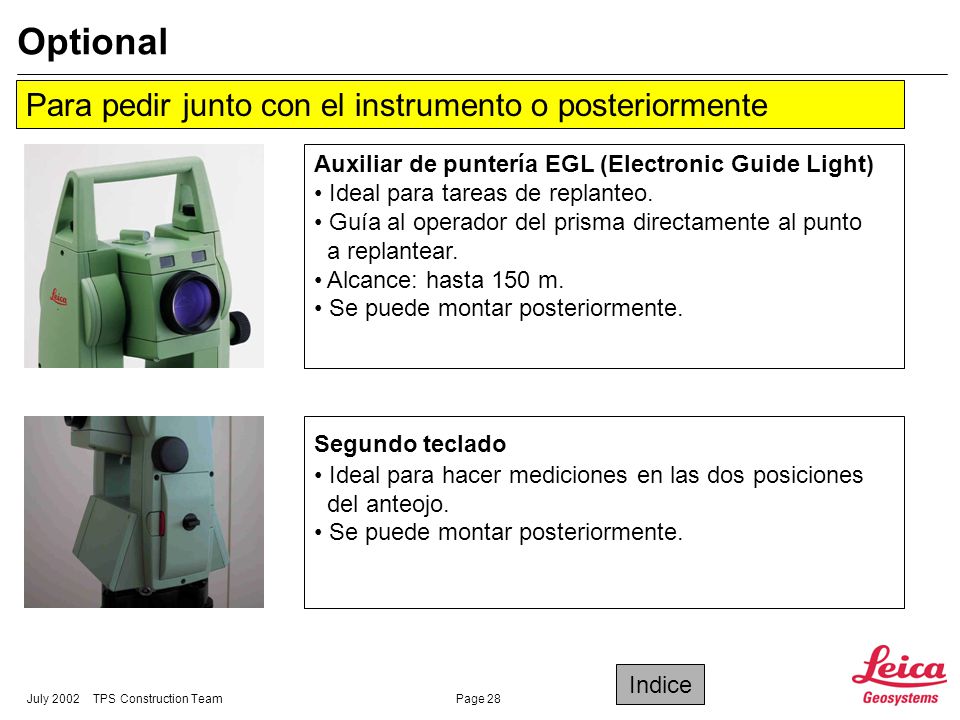

28 July 2002TPS Construction TeamPage 28 Optional Segundo teclado Ideal para hacer mediciones en las dos posiciones del anteojo. Se puede montar posteriormente. Auxiliar de puntería EGL (Electronic Guide Light) Ideal para tareas de replanteo. Guía al operador del prisma directamente al punto a replantear. Alcance: hasta 150 m. Se puede montar posteriormente. Para pedir junto con el instrumento o posteriormente Indice
