1 ENDSTOP ASSEMBLY

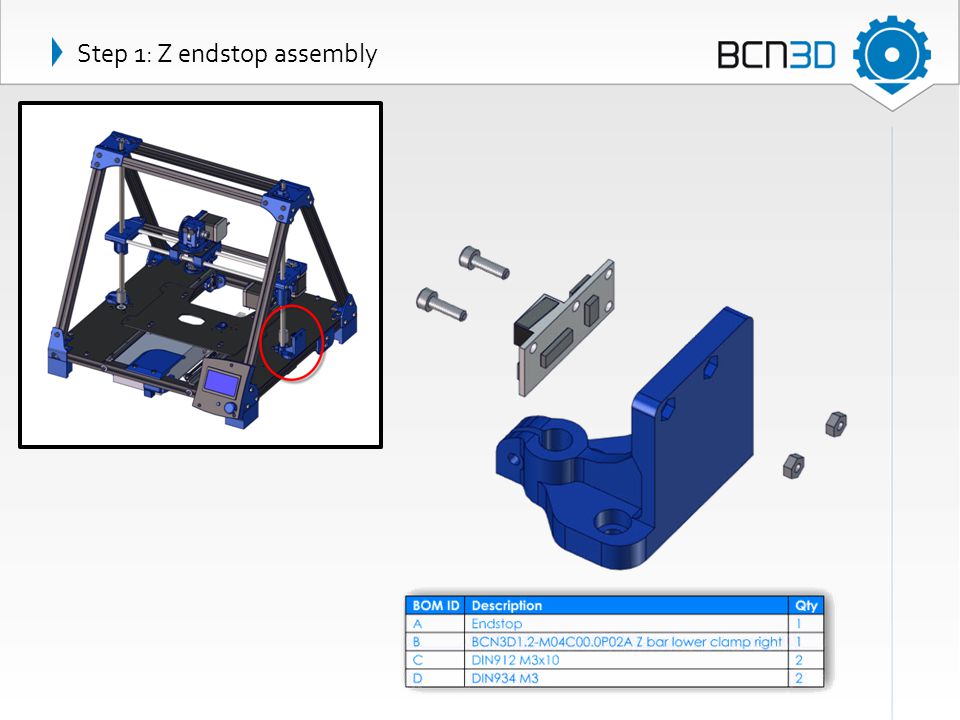

2 Step 1: Z endstop assembly

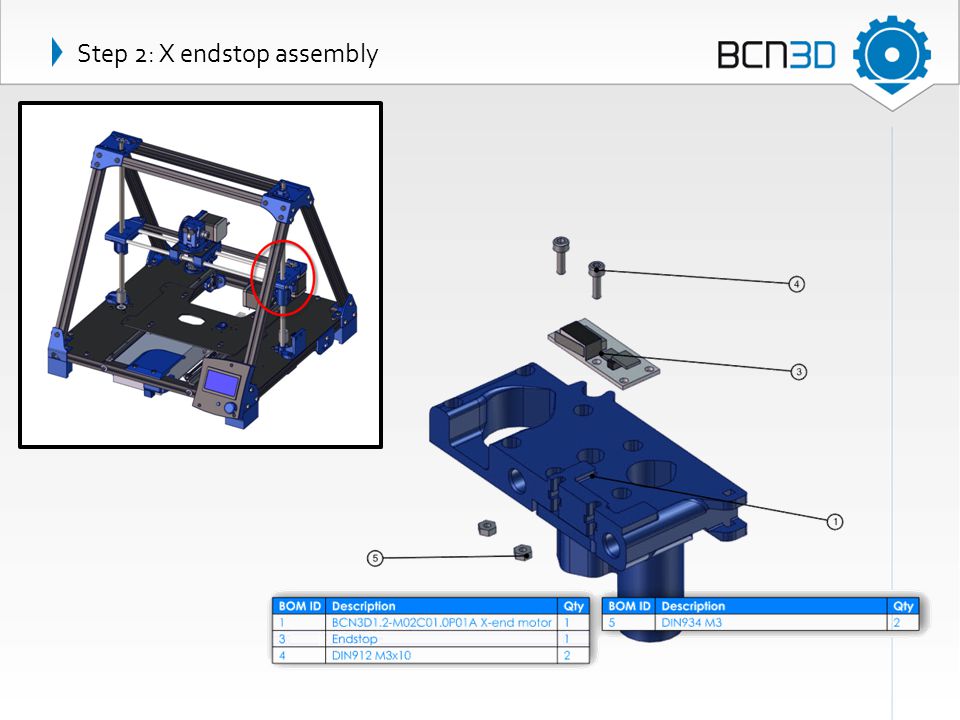

3 Step 2: X endstop assembly

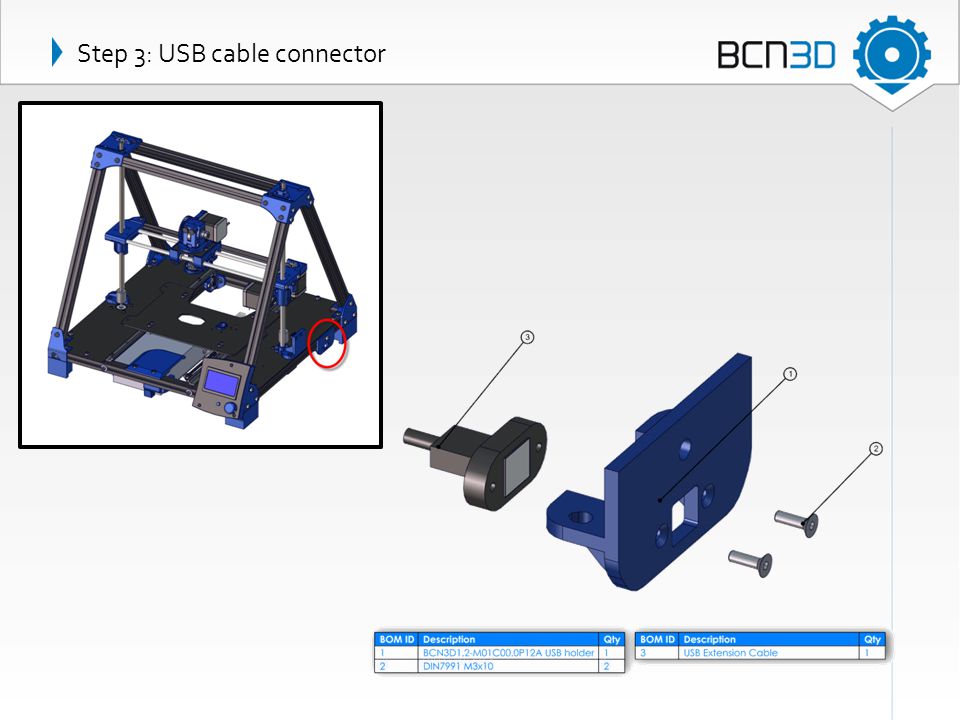

4 Step 3: USB cable connector

5 Ramps&Arduino assembly

6 Step 1: Electronics fan/Ramps/Arduino Hay que cortar cuatro trozos de “foam” de aproximadamente 7cm. Hay que pegarlos como aparece en la imagen. Esto evita el contacto de la Arduino con la chapa metálica

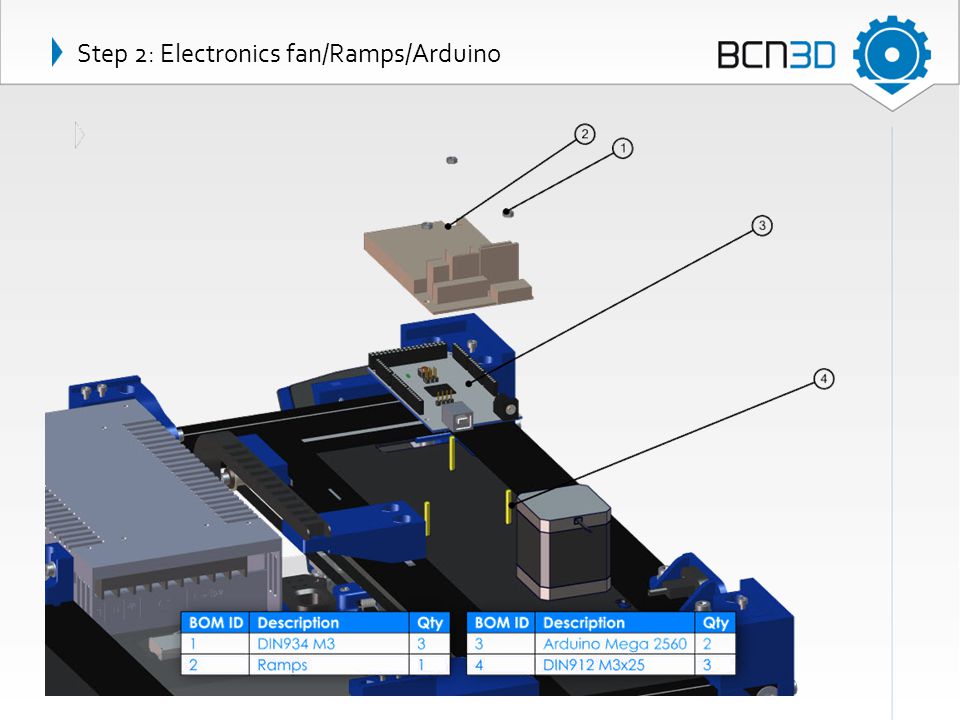

7 Step 2: Electronics fan/Ramps/Arduino

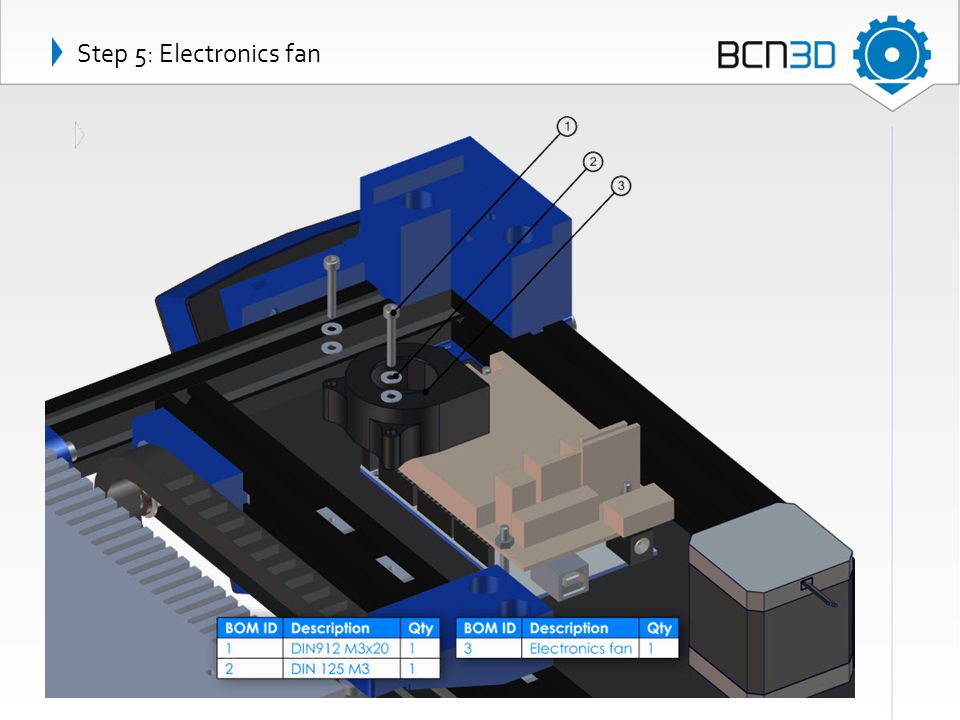

8 Step 5: Electronics fan

9 WIRING

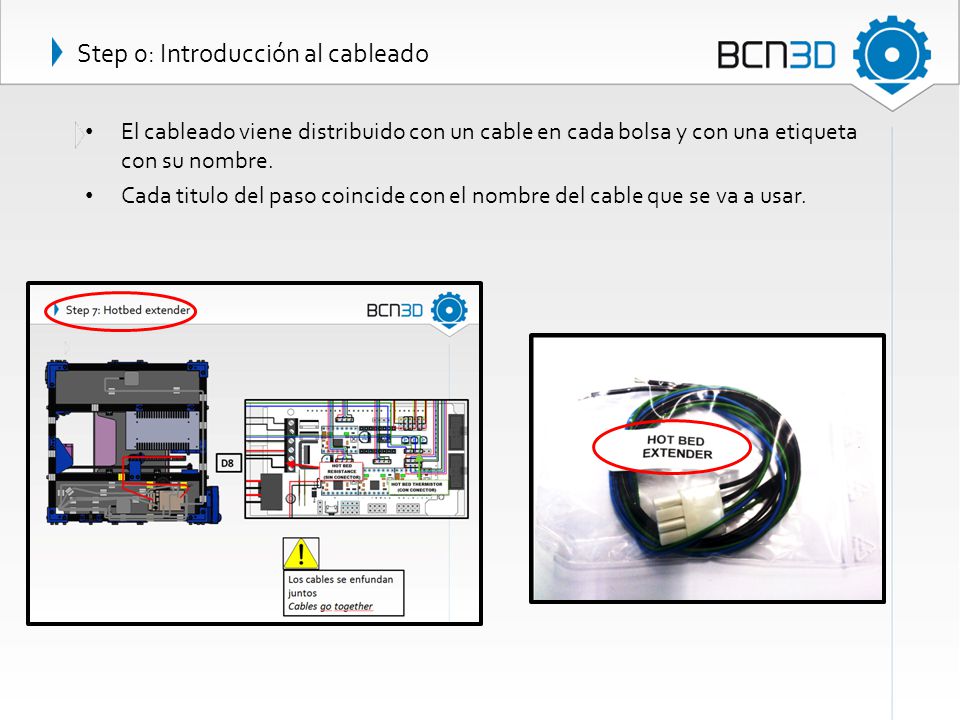

10 Step 0: Introducción al cableado El cableado viene distribuido con un cable en cada bolsa y con una etiqueta con su nombre. Cada titulo del paso coincide con el nombre del cable que se va a usar.

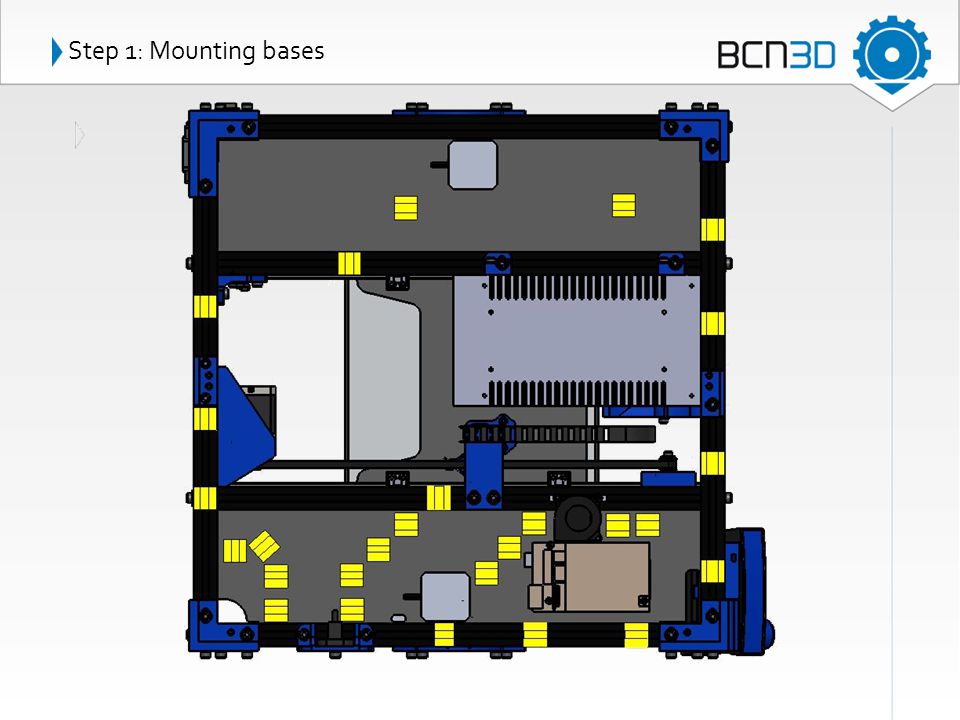

11 Step 1: Mounting bases

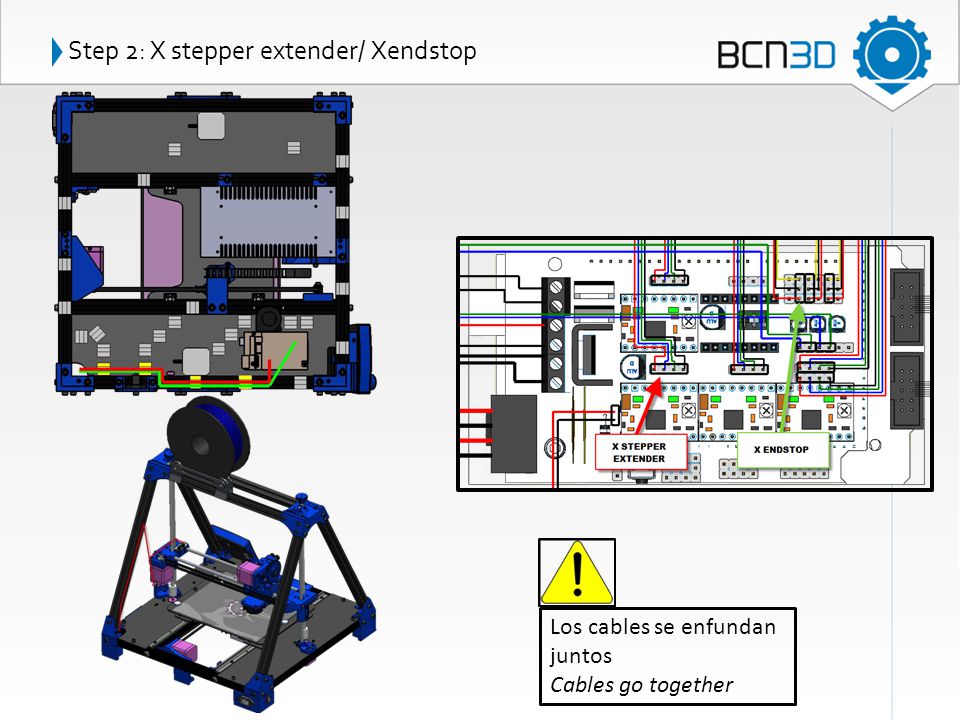

12 Step 2: X stepper extender/ Xendstop Los cables se enfundan juntos Cables go together

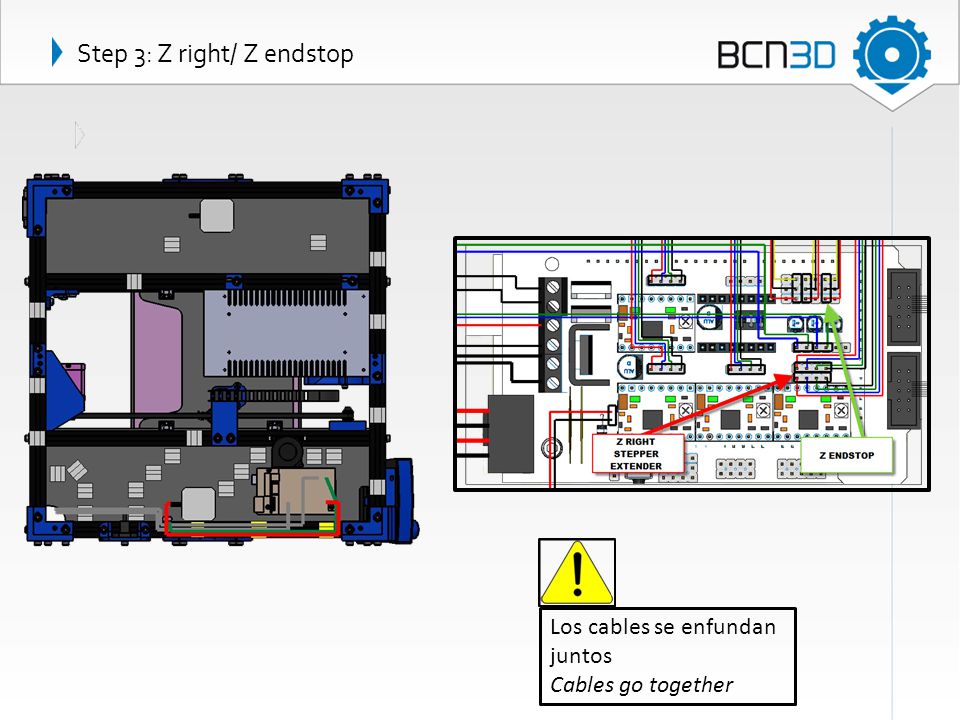

13 Step 3: Z right/ Z endstop Los cables se enfundan juntos Cables go together

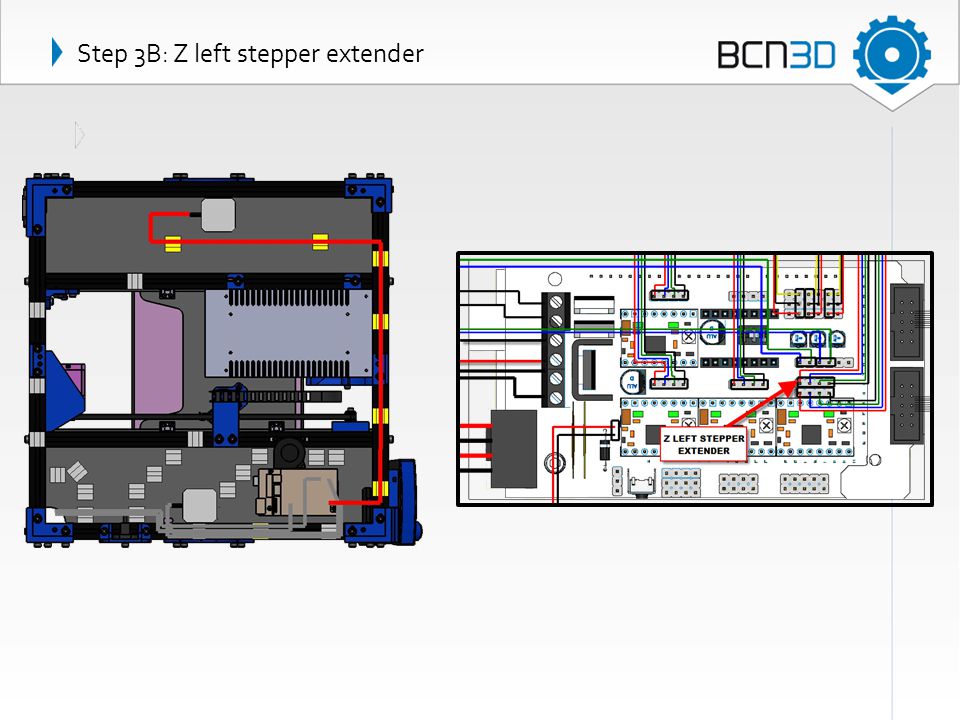

14 Step 3B: Z left stepper extender

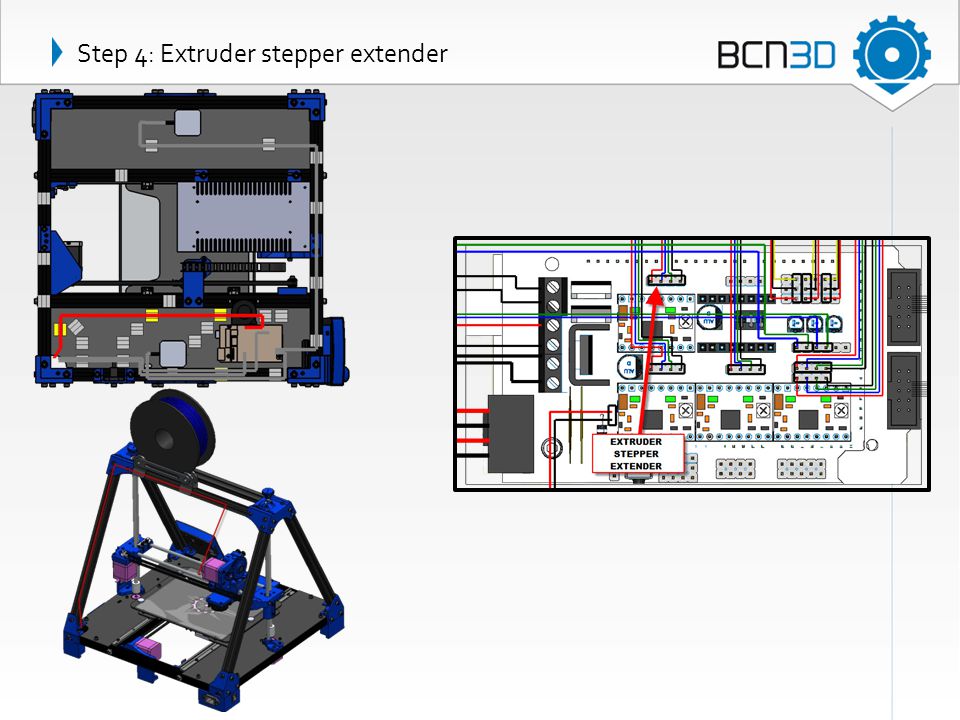

15 Step 4: Extruder stepper extender

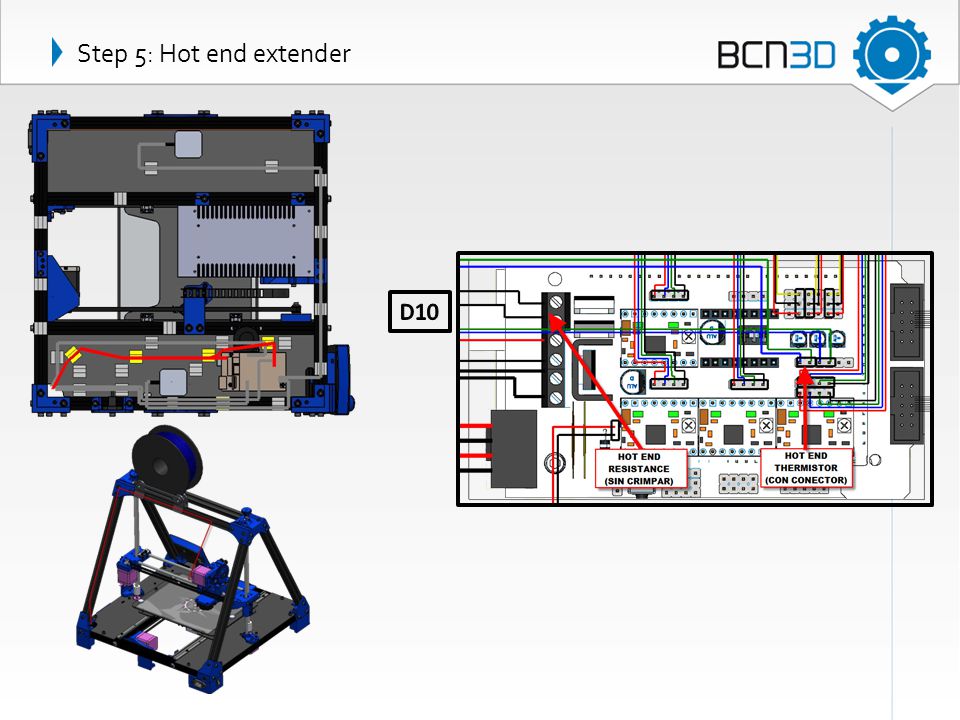

16 Step 5: Hot end extender

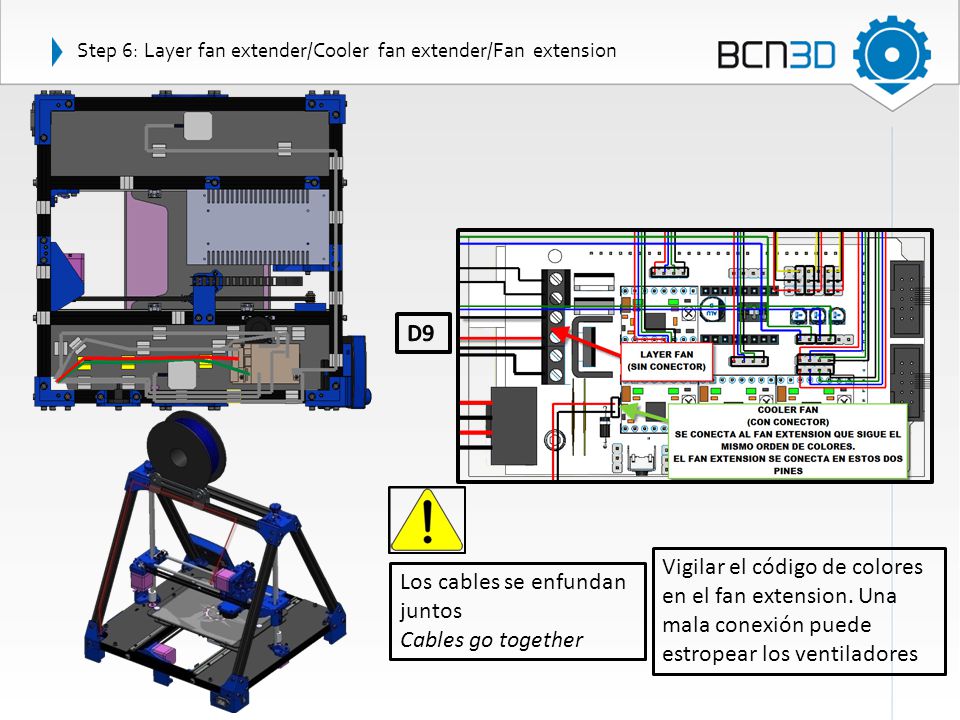

17 Step 6: Layer fan extender/Cooler fan extender/Fan extension Los cables se enfundan juntos Cables go together Vigilar el código de colores en el fan extension. Una mala conexión puede estropear los ventiladores

18 Step 7: Hotbed extender Los cables se enfundan juntos Cables go together

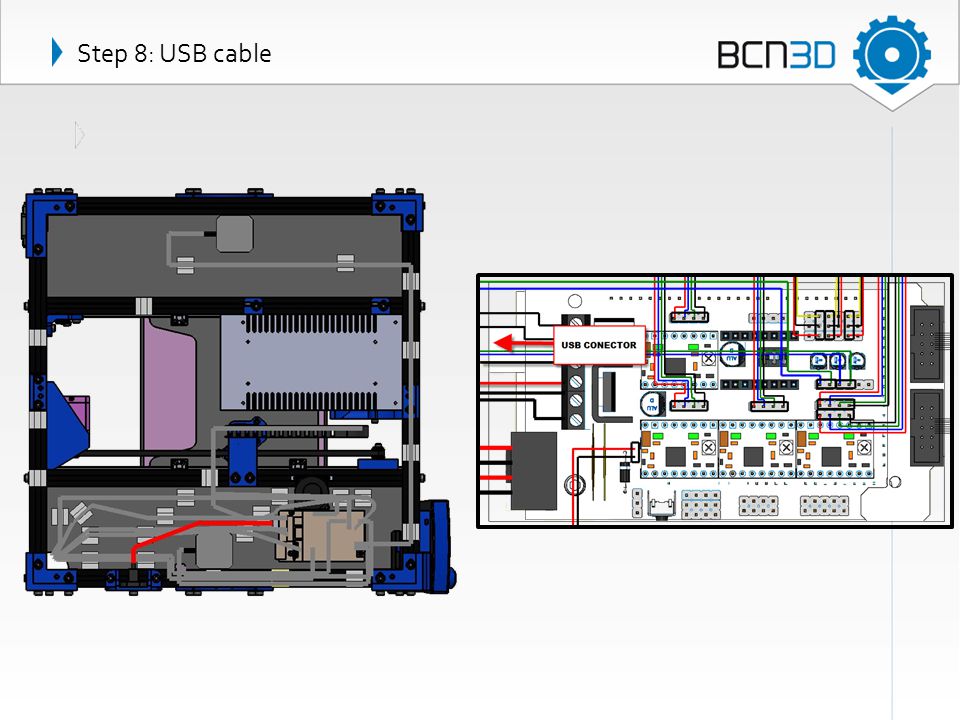

19 Step 8: USB cable

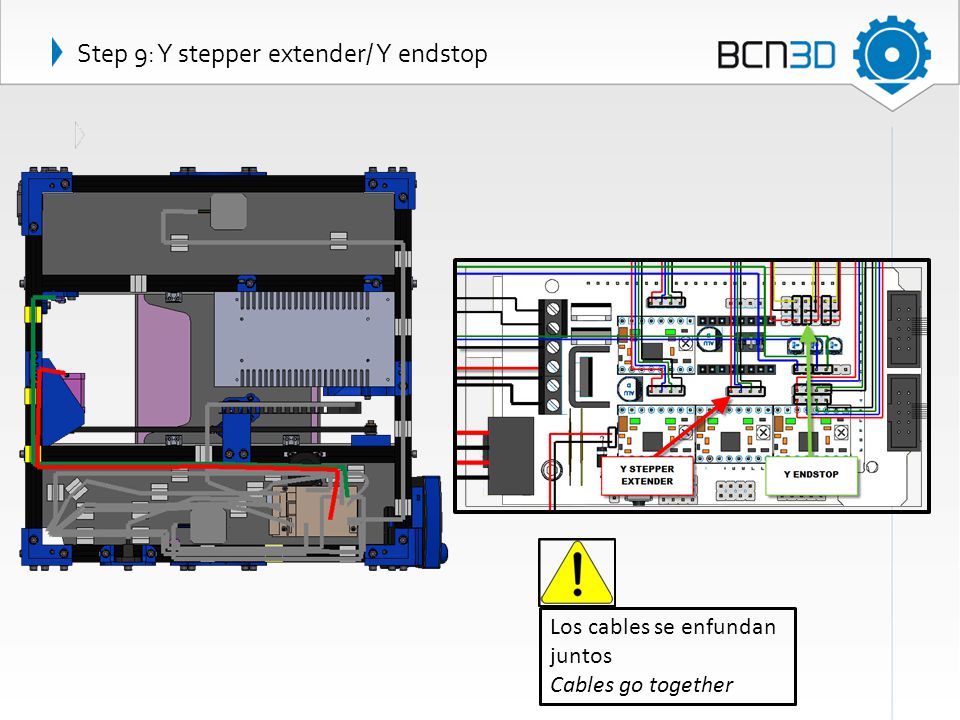

20 Step 9: Y stepper extender/ Y endstop Los cables se enfundan juntos Cables go together

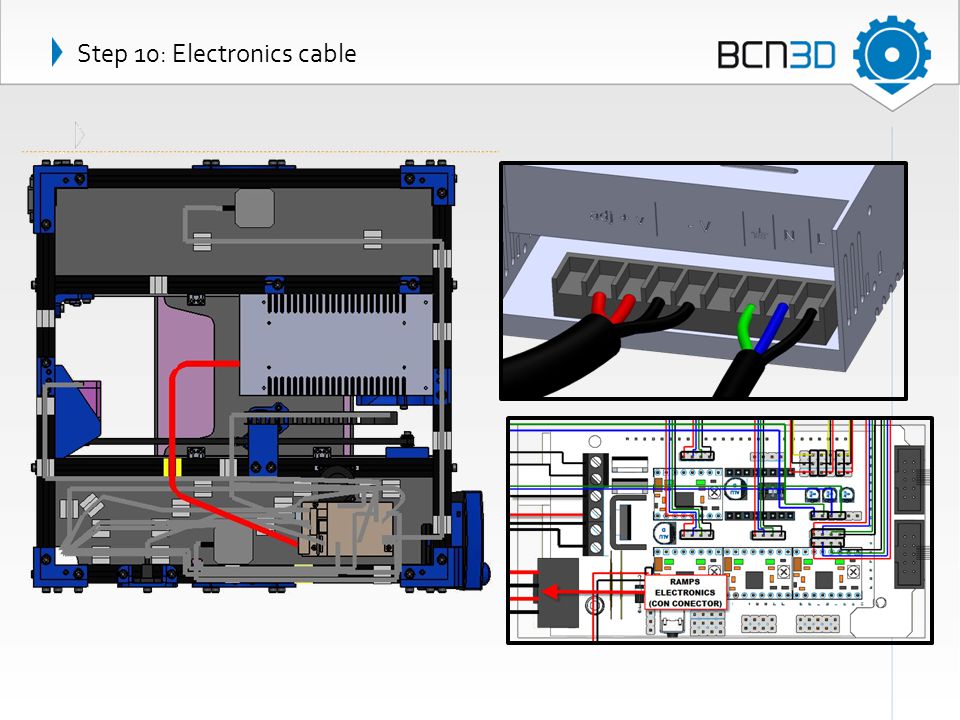

21 Step 10: Electronics cable

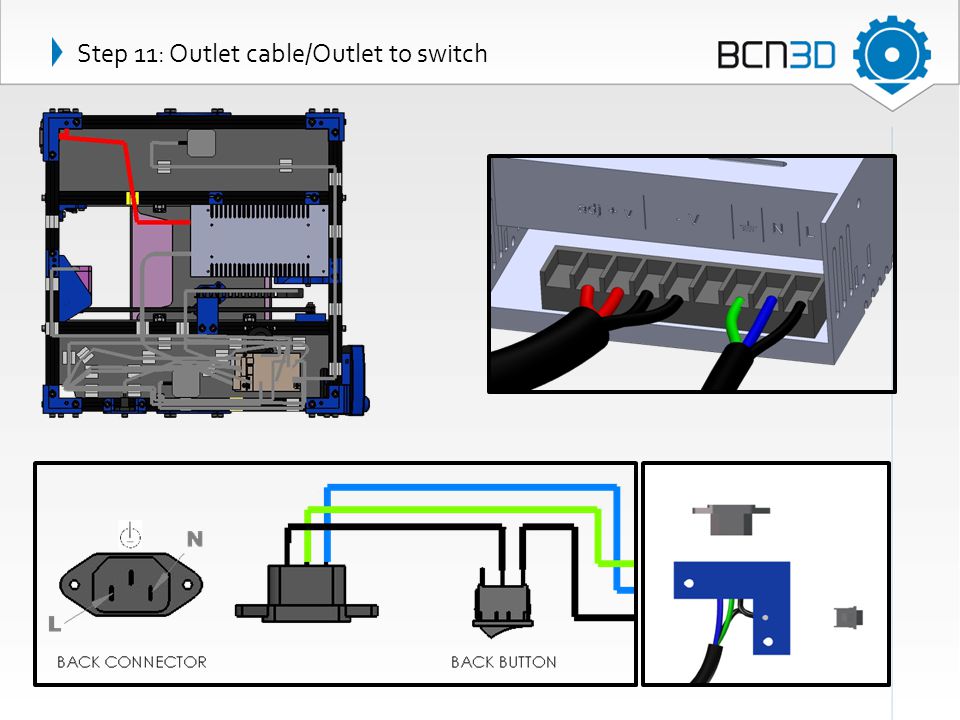

22 Step 11: Outlet cable/Outlet to switch

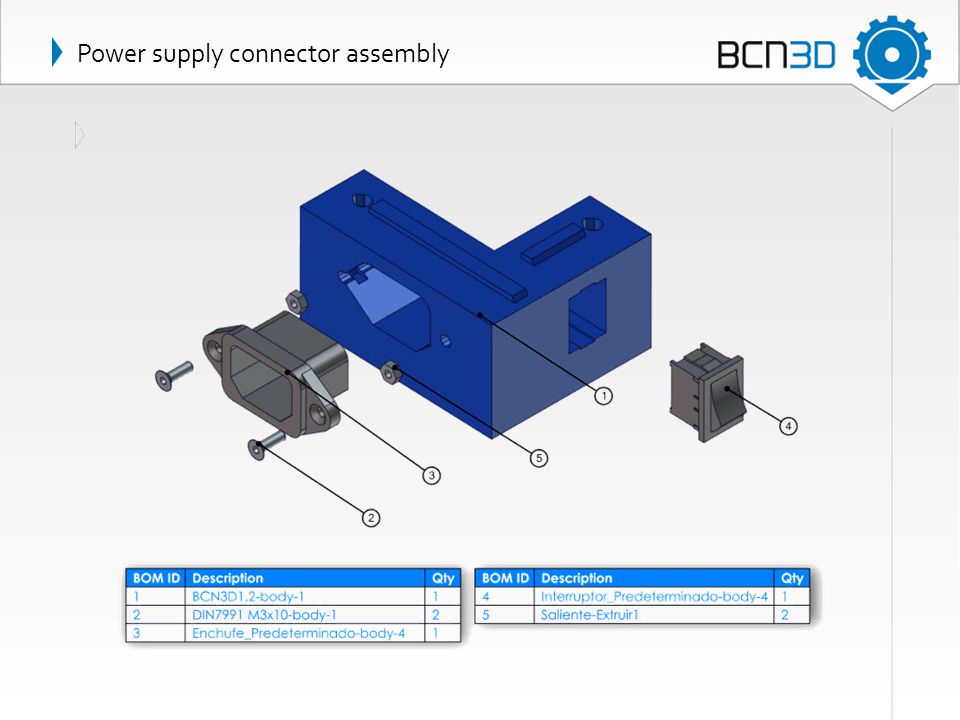

23 Power supply connector assembly

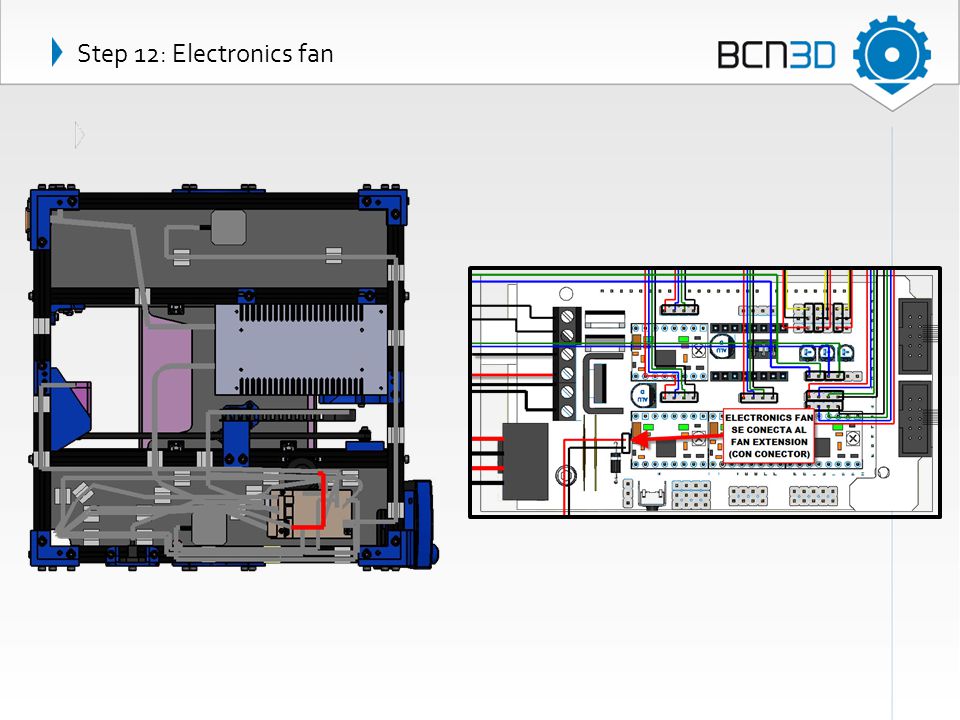

24 Step 12: Electronics fan
