AERODINAMICA F. Alcrudo Area de Mecánica de Fluidos

Presentación del tema: "AERODINAMICA F. Alcrudo Area de Mecánica de Fluidos"— Transcripción de la presentación:

1 AERODINAMICA F. Alcrudo Area de Mecánica de Fluidos
CPS – Universidad de Zaragoza

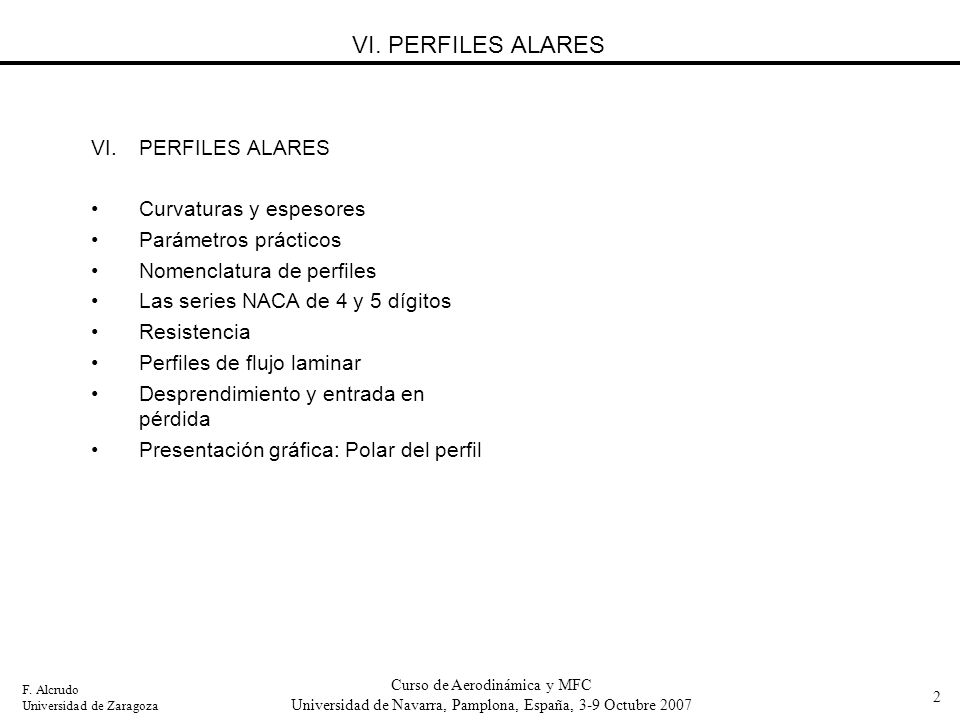

2 VI. PERFILES ALARES PERFILES ALARES Curvaturas y espesores
Parámetros prácticos Nomenclatura de perfiles Las series NACA de 4 y 5 dígitos Resistencia Perfiles de flujo laminar Desprendimiento y entrada en pérdida Presentación gráfica: Polar del perfil Curso de Aerodinámica y MFC Universidad de Navarra, Pamplona, España, 3-9 Octubre 2007 F. Alcrudo Universidad de Zaragoza

3 VI. PERFILES ALARES. CURVATURAS Y ESPESORES

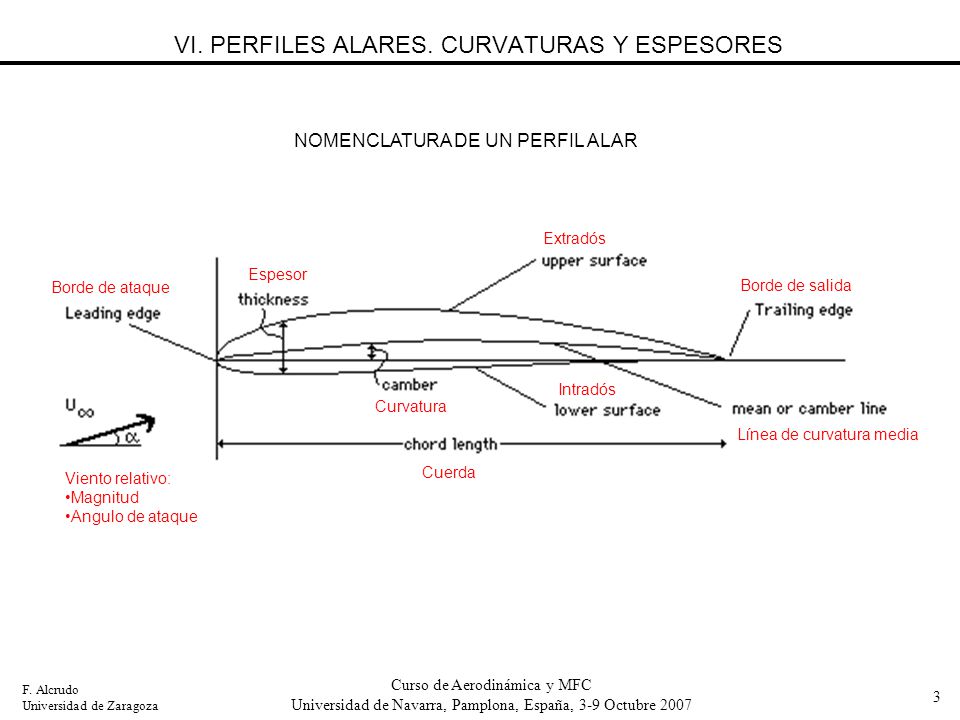

NOMENCLATURA DE UN PERFIL ALAR Extradós Espesor Borde de ataque Borde de salida Intradós Curvatura Línea de curvatura media Cuerda Viento relativo: Magnitud Angulo de ataque Curso de Aerodinámica y MFC Universidad de Navarra, Pamplona, España, 3-9 Octubre 2007 F. Alcrudo Universidad de Zaragoza

4 VI. PERFILES ALARES. GENERALIDADES

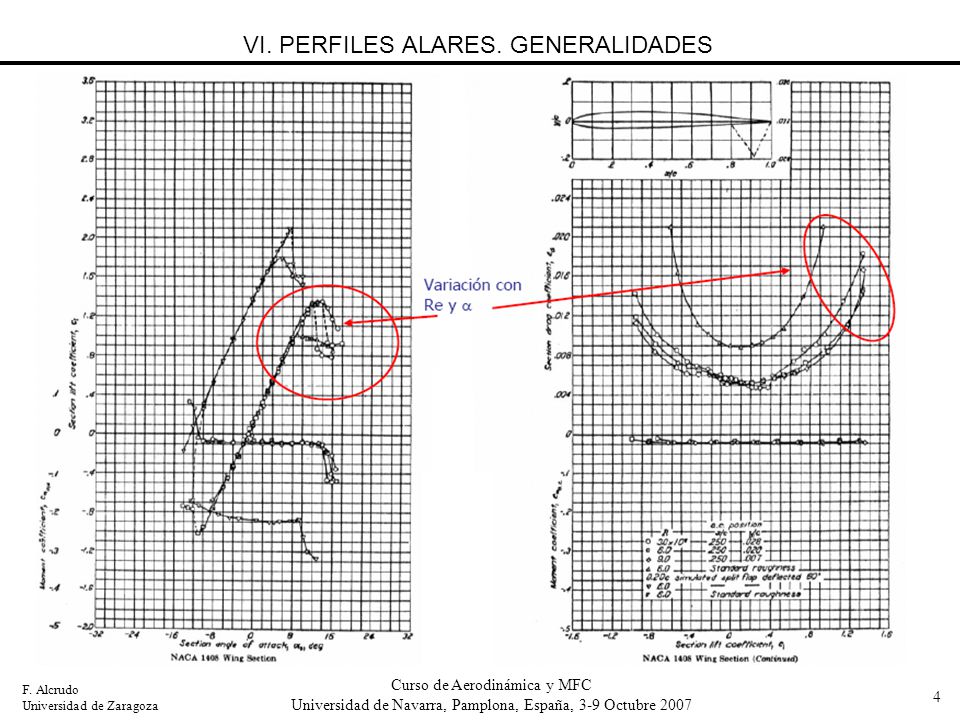

Curso de Aerodinámica y MFC Universidad de Navarra, Pamplona, España, 3-9 Octubre 2007 F. Alcrudo Universidad de Zaragoza

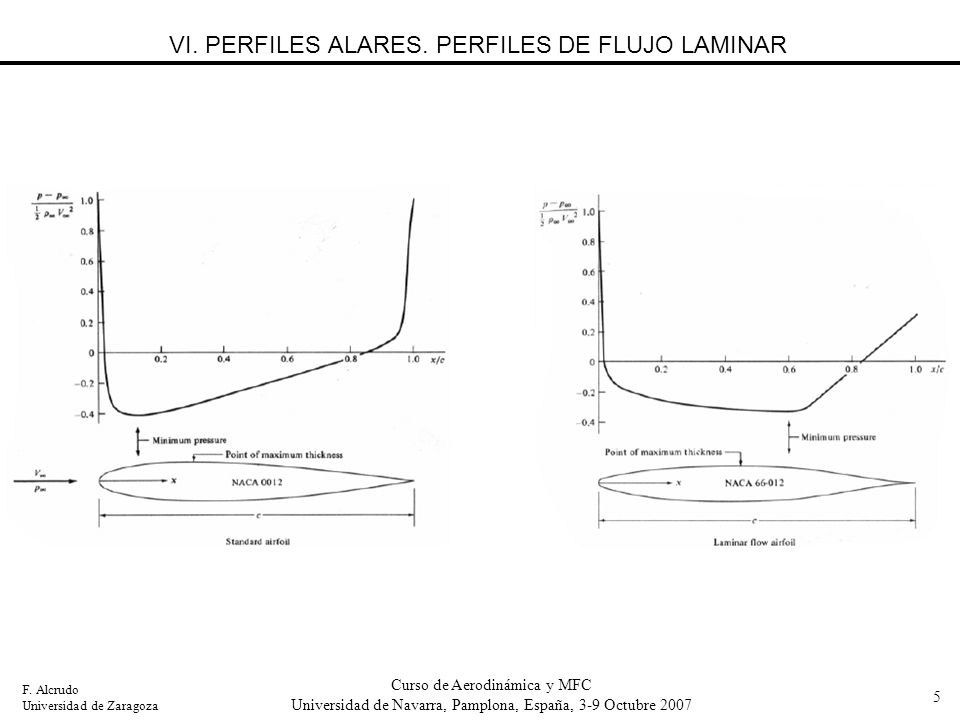

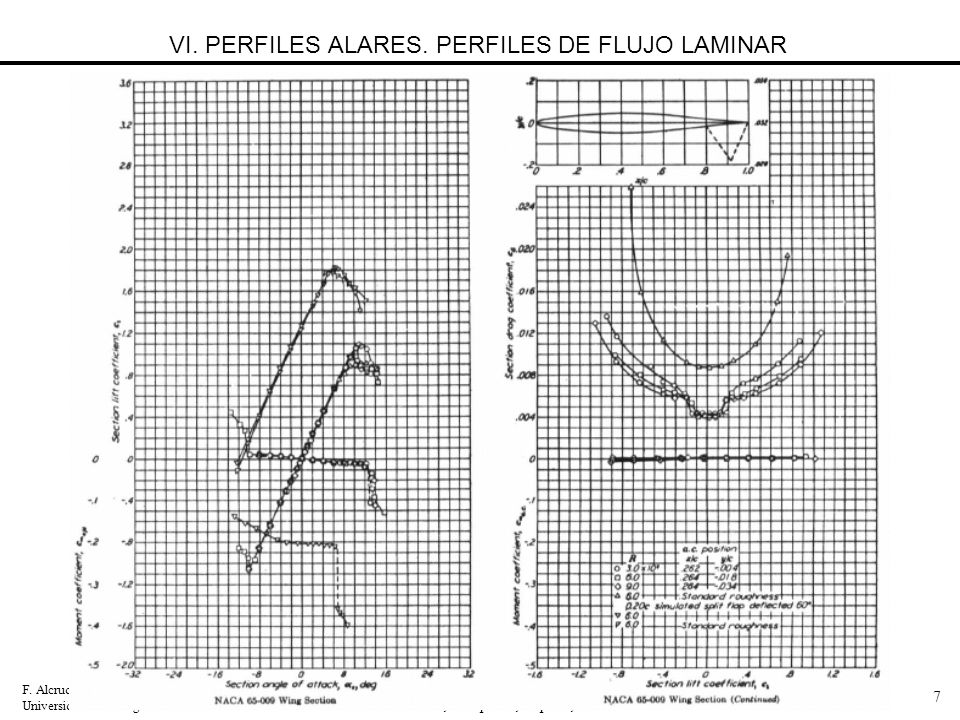

5 VI. PERFILES ALARES. PERFILES DE FLUJO LAMINAR
Curso de Aerodinámica y MFC Universidad de Navarra, Pamplona, España, 3-9 Octubre 2007 F. Alcrudo Universidad de Zaragoza

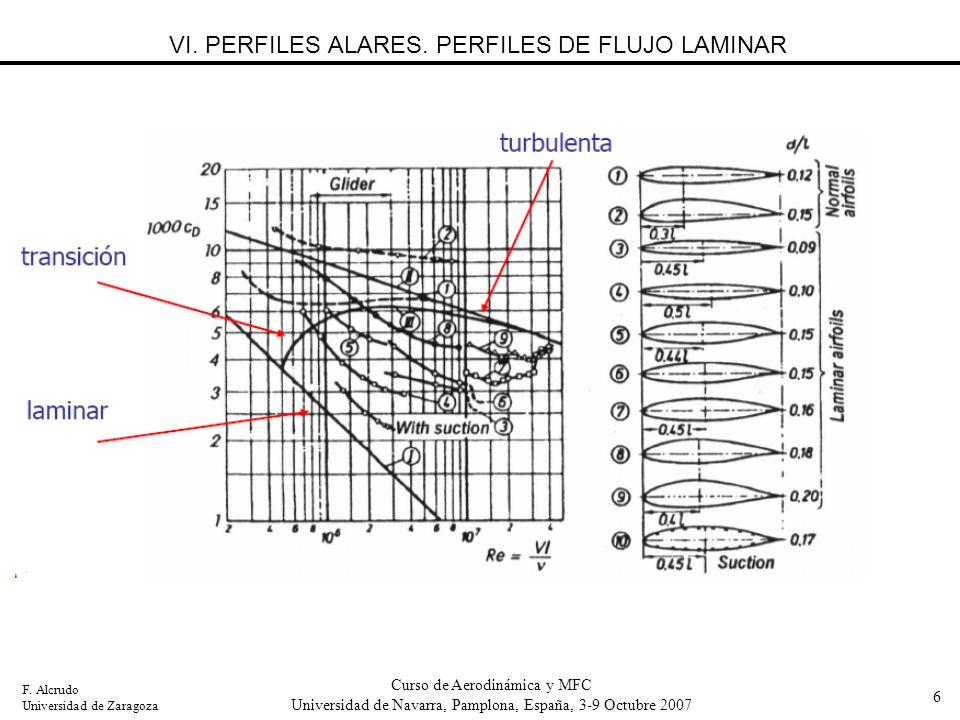

6 VI. PERFILES ALARES. PERFILES DE FLUJO LAMINAR
Curso de Aerodinámica y MFC Universidad de Navarra, Pamplona, España, 3-9 Octubre 2007 F. Alcrudo Universidad de Zaragoza

7 VI. PERFILES ALARES. PERFILES DE FLUJO LAMINAR
Curso de Aerodinámica y MFC Universidad de Navarra, Pamplona, España, 3-9 Octubre 2007 F. Alcrudo Universidad de Zaragoza

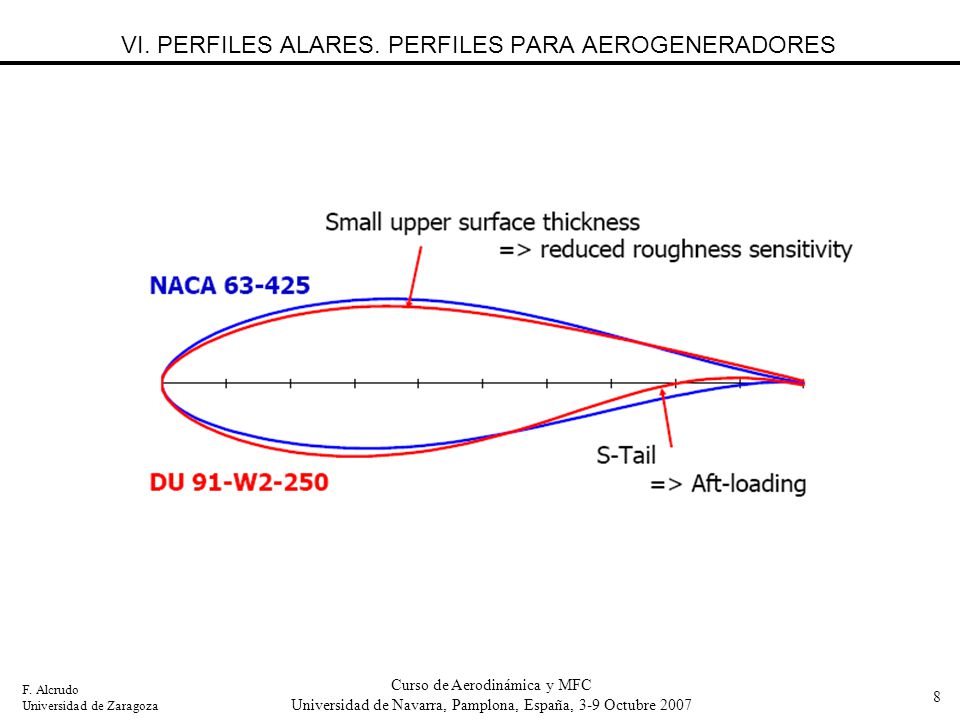

8 VI. PERFILES ALARES. PERFILES PARA AEROGENERADORES
Curso de Aerodinámica y MFC Universidad de Navarra, Pamplona, España, 3-9 Octubre 2007 F. Alcrudo Universidad de Zaragoza

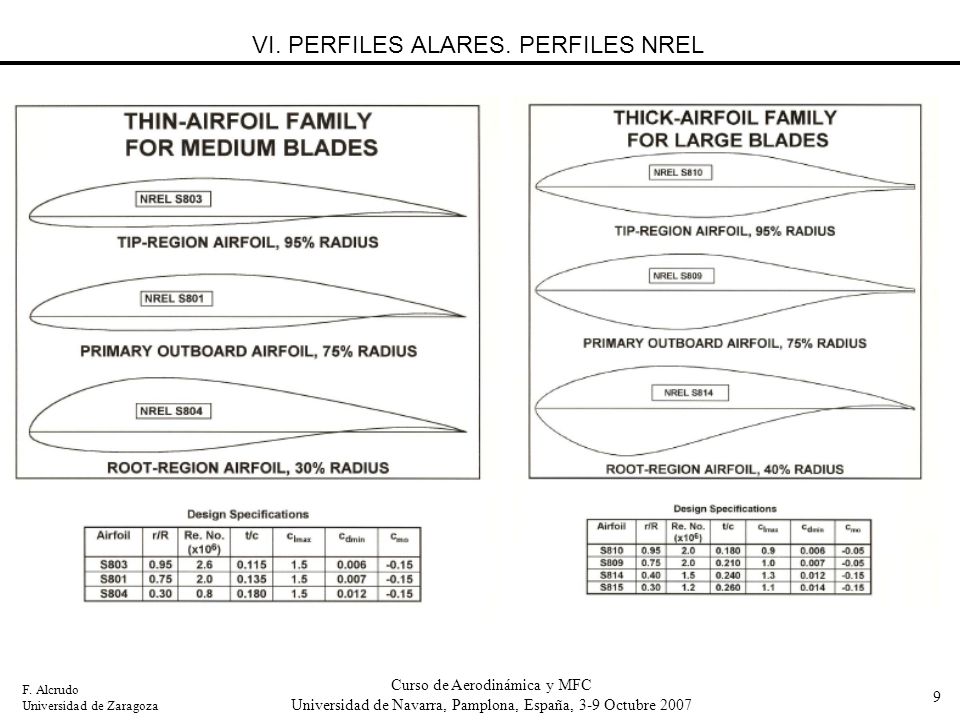

9 VI. PERFILES ALARES. PERFILES NREL
Curso de Aerodinámica y MFC Universidad de Navarra, Pamplona, España, 3-9 Octubre 2007 F. Alcrudo Universidad de Zaragoza

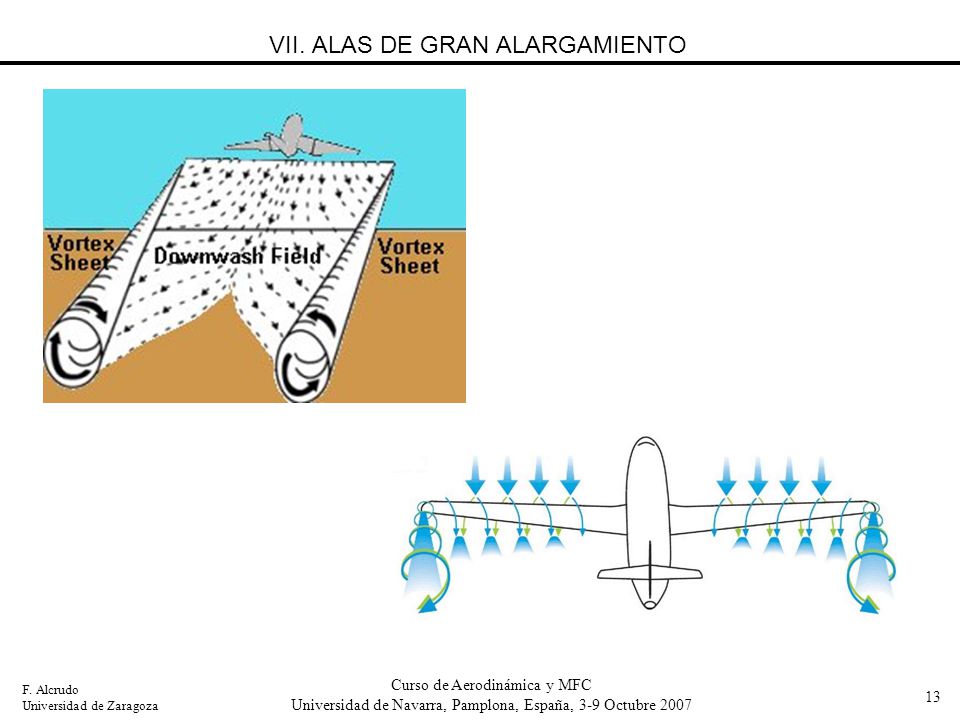

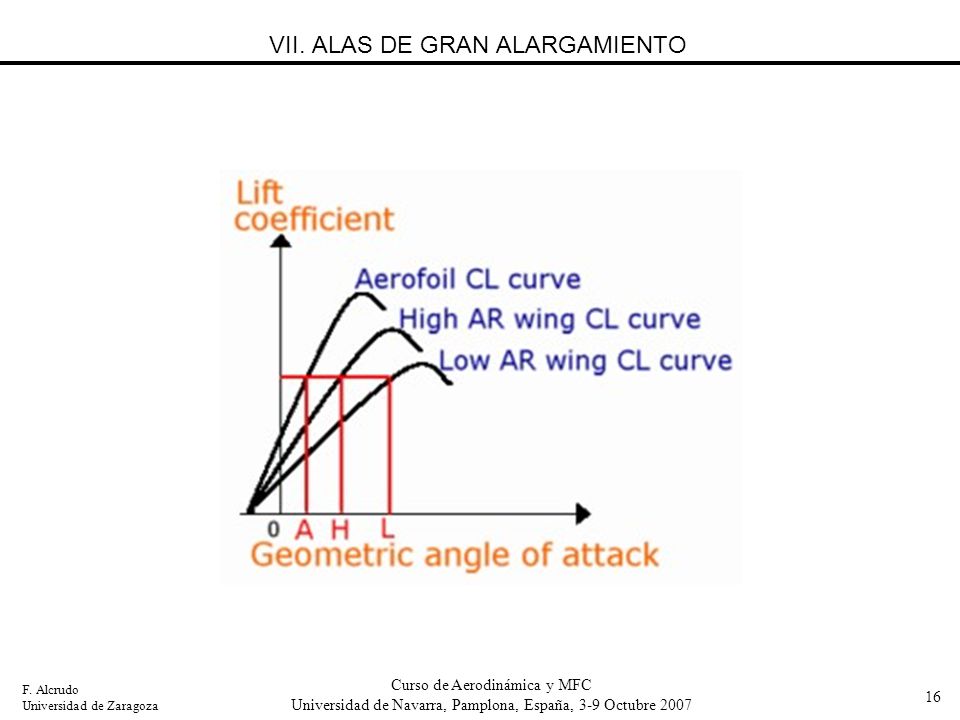

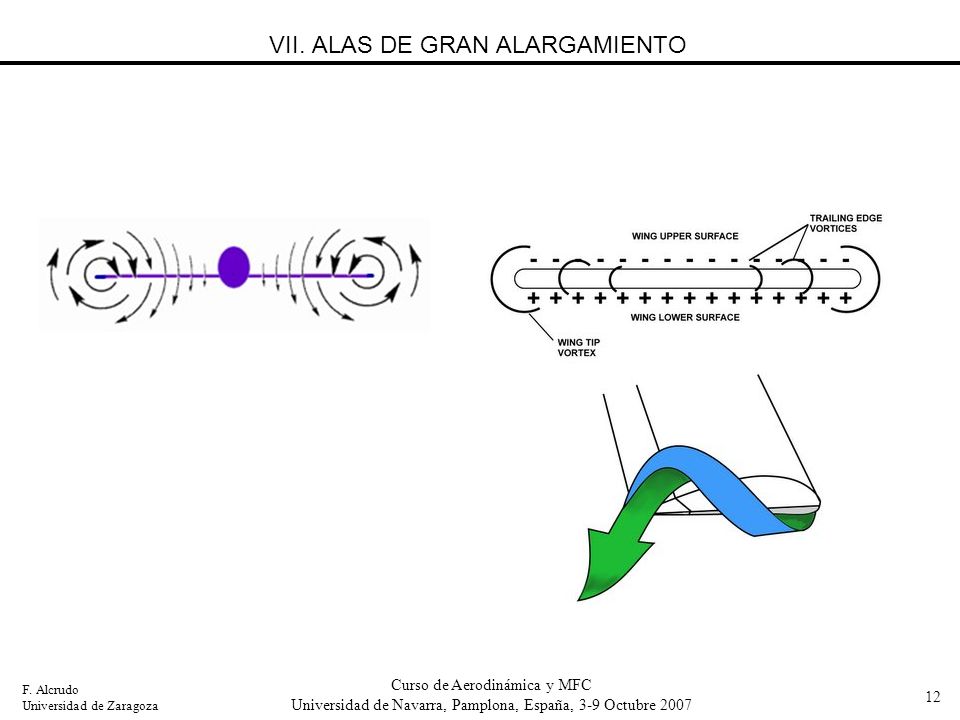

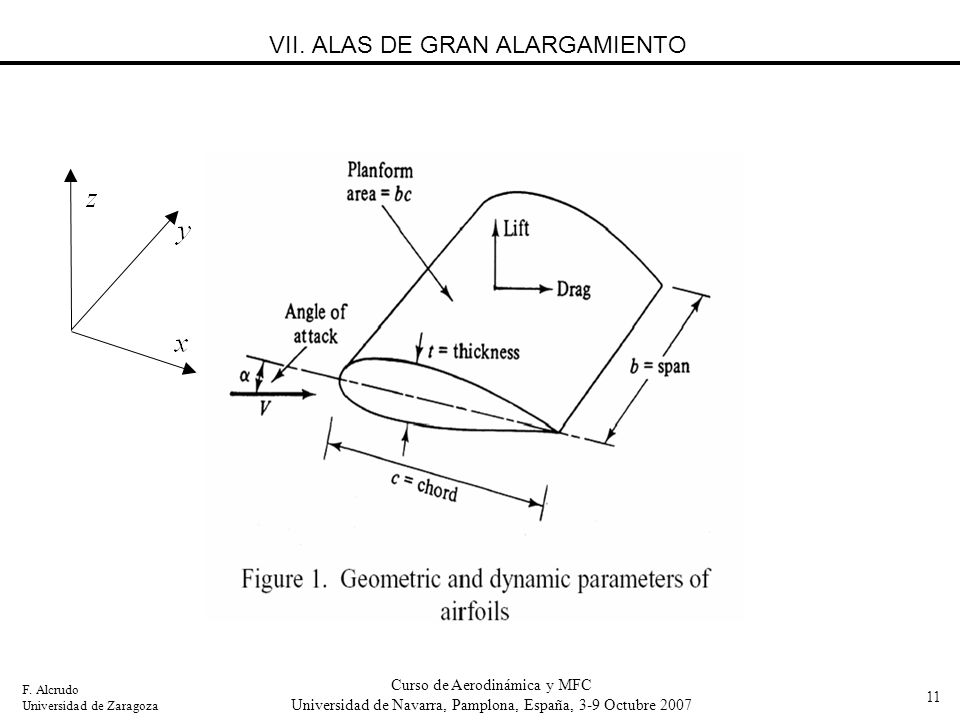

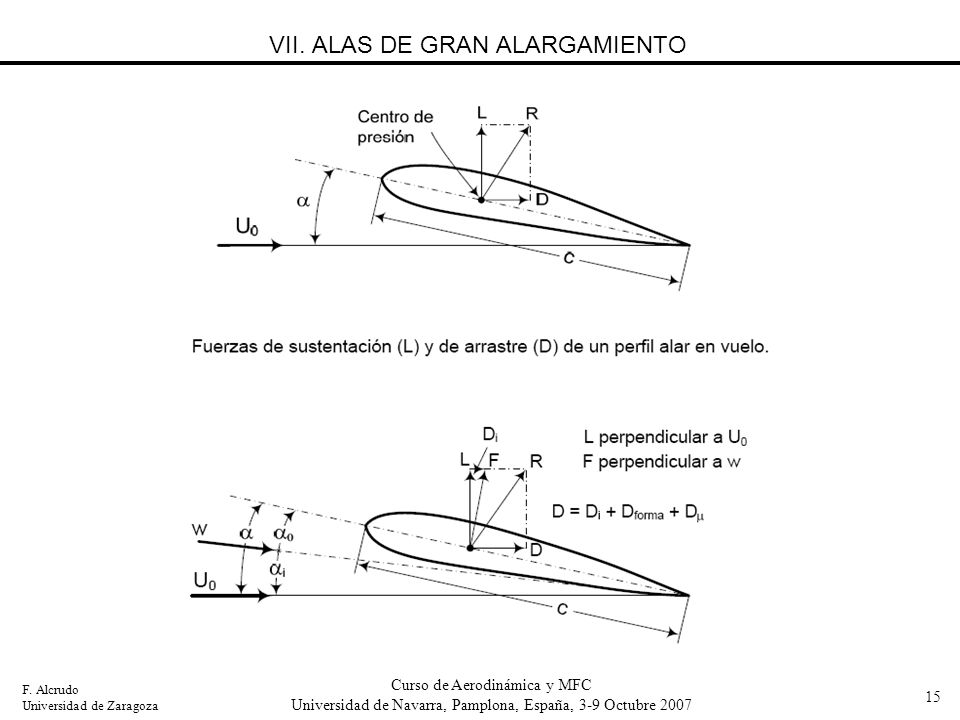

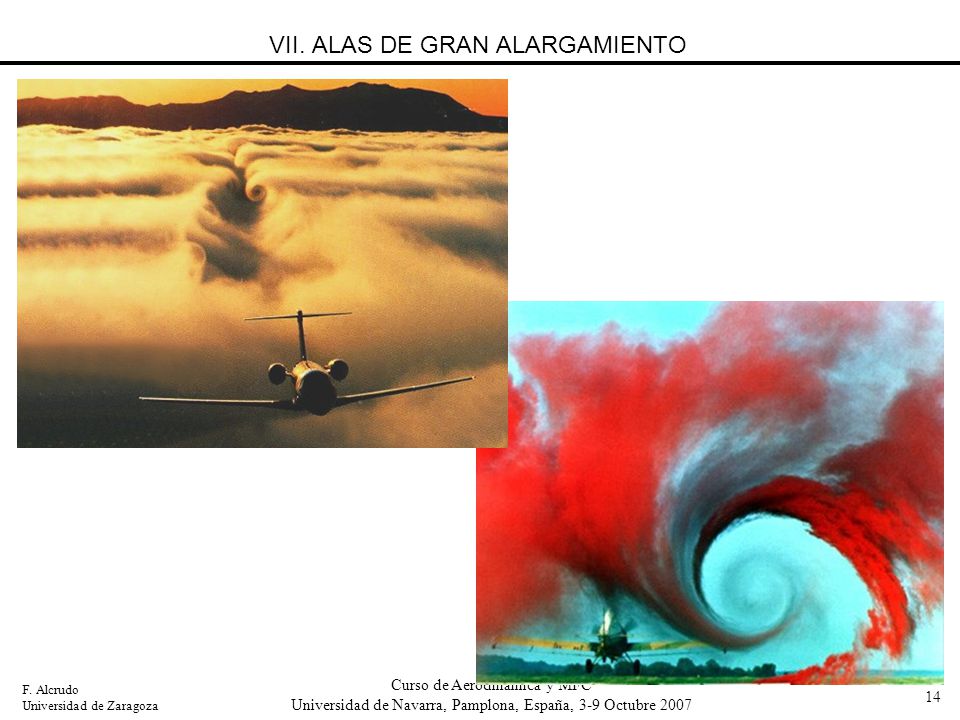

10 VII. ALAS DE GRAN ALARGAMIENTO

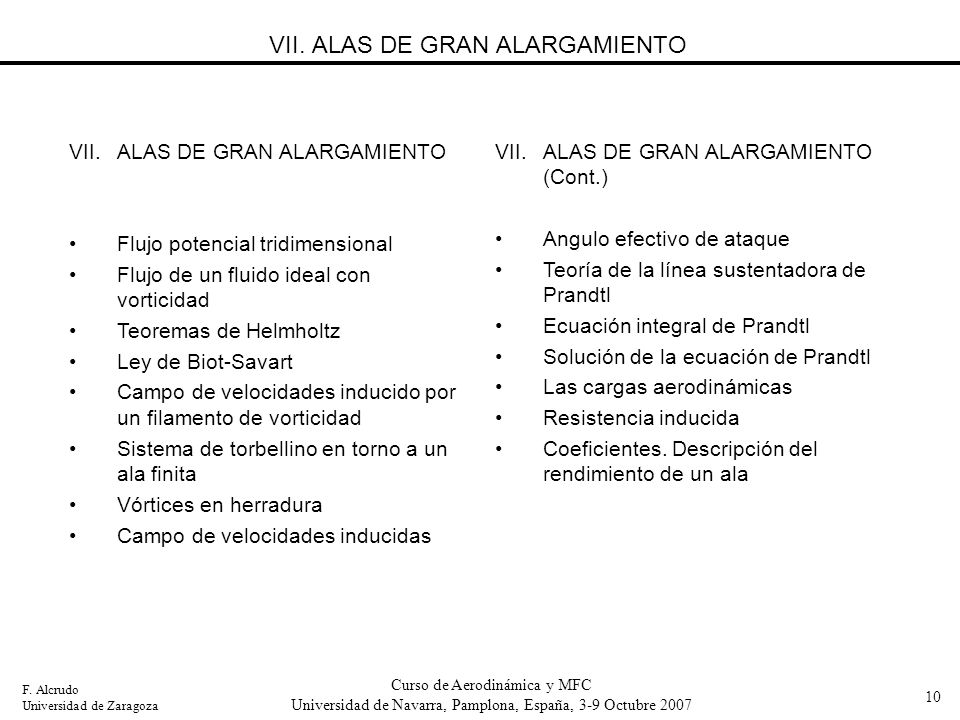

Flujo potencial tridimensional Flujo de un fluido ideal con vorticidad Teoremas de Helmholtz Ley de Biot-Savart Campo de velocidades inducido por un filamento de vorticidad Sistema de torbellino en torno a un ala finita Vórtices en herradura Campo de velocidades inducidas ALAS DE GRAN ALARGAMIENTO (Cont.) Angulo efectivo de ataque Teoría de la línea sustentadora de Prandtl Ecuación integral de Prandtl Solución de la ecuación de Prandtl Las cargas aerodinámicas Resistencia inducida Coeficientes. Descripción del rendimiento de un ala Curso de Aerodinámica y MFC Universidad de Navarra, Pamplona, España, 3-9 Octubre 2007 F. Alcrudo Universidad de Zaragoza
